长安大学渭水校区医院安装工程投标.doc

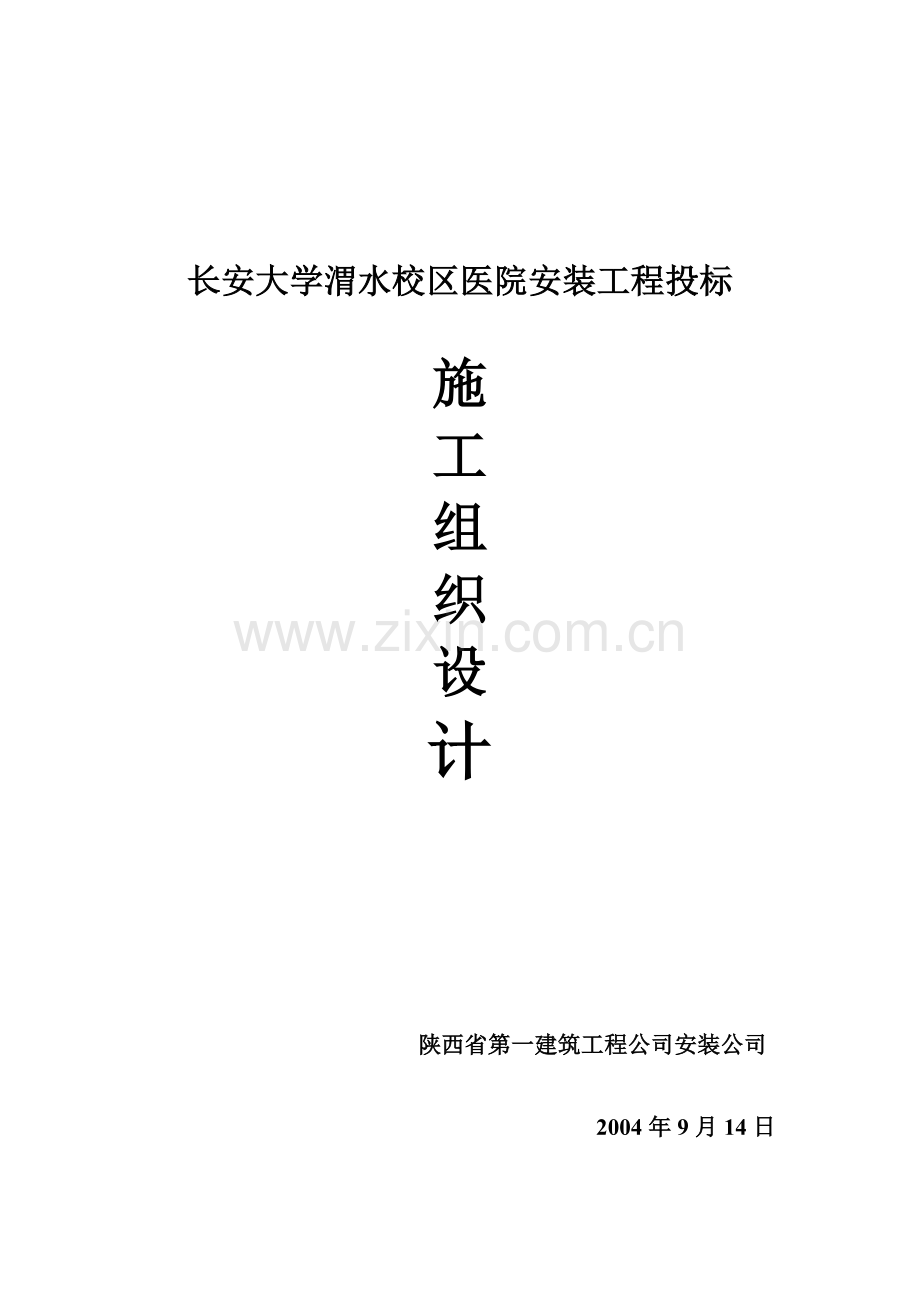

长安大学渭水校区医院安装工程投标

施
工
组
织
设
计

陕西省第一建筑工程公司安装公司

2004年9月14日

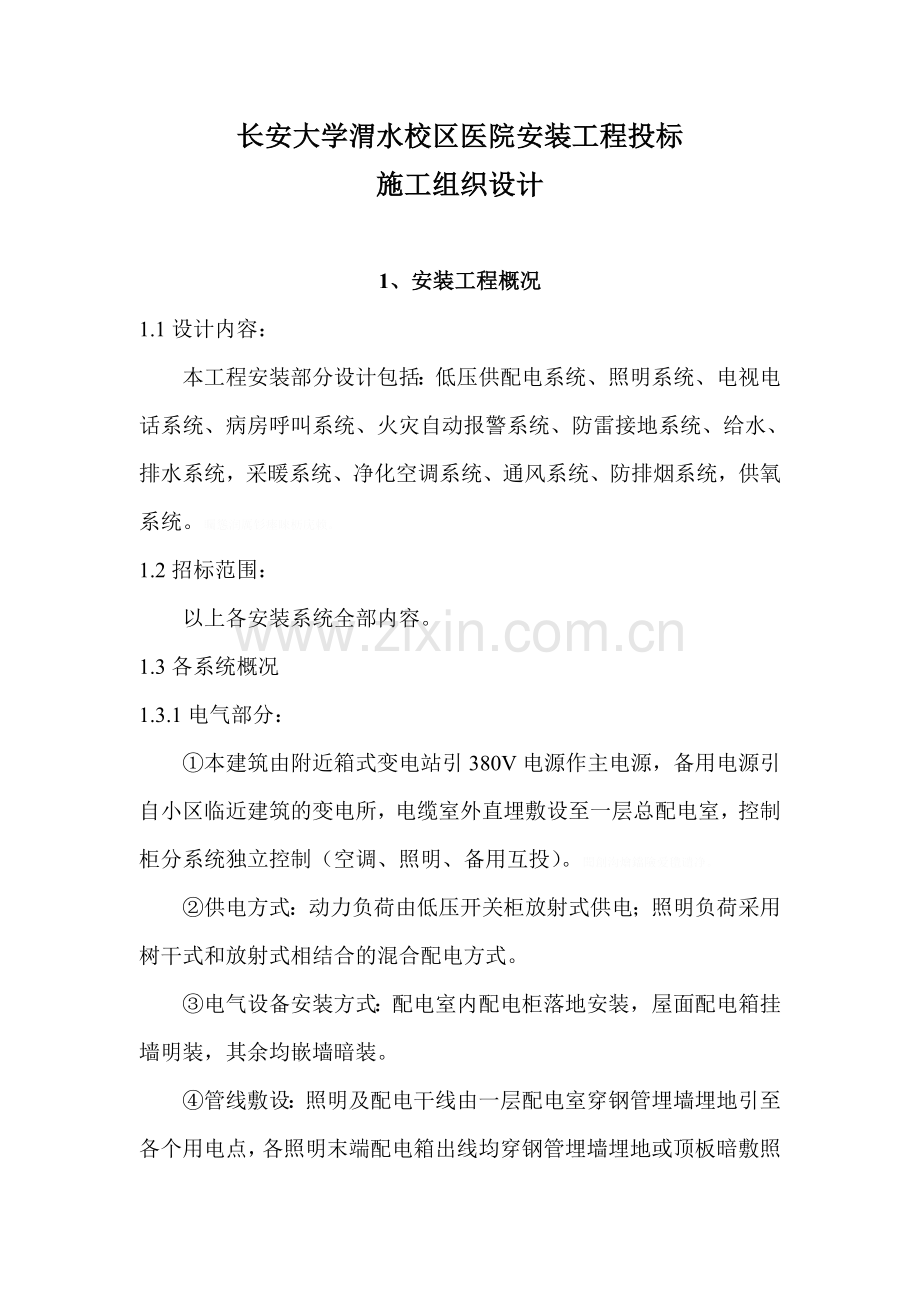

长安大学渭水校区医院安装工程投标
施工组织设计

1、安装工程概况
1.1设计内容：
本工程安装部分设计包括：低压供配电系统、照明系统、电视电话系统、病房呼叫系统、火灾自动报警系统、防雷接地系统、给水、排水系统，采暖系统、净化空调系统、通风系统、防排烟系统，供氧系统。矚慫润厲钐瘗睞枥庑赖。
1.2招标范围：
以上各安装系统全部内容。
1.3各系统概况
1.3.1电气部分：
①本建筑由附近箱式变电站引380V电源作主电源，备用电源引自小区临近建筑的变电所，电缆室外直埋敷设至一层总配电室，控制柜分系统独立控制（空调、照明、备用互投）。聞創沟燴鐺險爱氇谴净。
②供电方式：动力负荷由低压开关柜放射式供电；照明负荷采用树干式和放射式相结合的混合配电方式。
③电气设备安装方式：配电室内配电柜落地安装，屋面配电箱挂墙明装，其余均嵌墙暗装。
④管线敷设：照明及配电干线由一层配电室穿钢管埋墙埋地引至各个用电点，各照明末端配电箱出线均穿钢管埋墙埋地或顶板暗敷照明支线穿直径：2~4根穿G15，5~8根穿G20。残骛楼諍锩瀨濟溆塹籟。
⑤照明系统：控制微断均采用过载保护和短路过流保护。插座部分设PE线。灯具安装方式：荧光灯嵌吊顶安装；白枳灯、广照灯选用管吊或软线吊装。酽锕极額閉镇桧猪訣锥。
⑥等电位联接：所有进出建筑物的金属管道，电缆外金属皮在入楼处与预留接地板可靠连接，带洗浴的卫生间及淋浴间设局部等电位联结。彈贸摄尔霁毙攬砖卤庑。
⑦防雷接地：三级防雷，屋面敷设接闪器Φ10镀园，利用柱内主筋作引下线，引下线在距室外地坪±0.5米处设接地电阻测试点，联合接地，总电阻R≤1欧姆。謀荞抟箧飆鐸怼类蒋薔。
⑧电话系统：电视、电话由公网电缆引入本建筑一层，室内电视、电话插座距地300嵌墙安装，分别穿HPV-2*0.5或射频电缆。厦礴恳蹒骈時盡继價骚。
⑨病房呼叫系统本次招标仅预留线管，不再细述。
1.3.2给排水系统
①冷热给水管道选用JTB-FB-PPR内衬不锈钢复合管，热熔连接。消火栓管道采用镀锌钢管，丝扣连接。
②排水管道采用XDVPVC塑料排管粘接。穿楼板时设止水环，每层设一个伸缩节，支管2~4米加伸缩节，且支管不得超过4M。茕桢广鳓鯡选块网羈泪。
③卫生洁具：尺寸选样中标后由甲方定，安装按GB—99S304标准执行。
④屋面及地沟内的热水管道用50mm厚岩棉保温。吊顶内管道及热水立管和热水供回水管均采用橡塑海绵管保温，厚度为20mm。鹅娅尽損鹌惨歷茏鴛賴。
1.3.3采暖系统
①采暖供回水由校区换热站提供。水温95℃~70℃，定压、补水由换热站解决。
②该系统为上供下回双管系统。室内供水干管布置在顶层楼板下，回水干管布置在低层地沟内。
③采暖管道采用焊接钢管DN>32焊接连接，DN≤32丝扣连接。
1.3.4净化空调系统
①设手术室净化级别为局部10000级，换气次数25次/小时。
②手术室气为顶送下部侧回的乱流方式。气压差5Pa~10Pa。
③空调设备采用风冷洁净式空调机。空气经过初、中、高效三级过滤，送风口采用密集型布置高效过滤器送风口，送回风管安装微穿孔板消声器。籟丛妈羥为贍偾蛏练淨。
④风管穿楼板处安装防火阀FFH—1（70℃）与空调机连锁。
1.3.5通风、排烟系统
①医院内卫生间、浴室、供氧控制室、生化室、中、西药房（库）、冲洗、污物间、妇产科、妇检、敷料、消毒、暗室等均设置全室通风系统。預頌圣鉉儐歲龈讶骅籴。
②2~5层及5层部分室内设计了机械排烟系统（PY—1），轴流排烟风机屋顶安装。
③进出空调机房的风管、穿过防火墙的风管（除排烟）、穿越楼板风管上均安装防火阀（70℃），排烟在风机入口处加280℃防火阀与风机连锁。渗釤呛俨匀谔鱉调硯錦。
④内走廊设排烟风口，火警时由消防控制室开启火灾层排烟口。
1.3.6医用氧气系统
①供氧站设在一层，由供氧站向病区两路供氧，一组工作，一组备用。
②最大供氧气量为28m³/h，二层设稳压装置，输送氧气压力为0.2~0.5Mpa供病区使用。
③Ο₂快密封插座固定装置明装距地1.3M。
④采用不锈钢管作为Ο₂管道，阀门采用不锈钢阀体。Ο₂汇流排及角阀为15Mpa的双层网套不锈钢金属软管。管道尽量明装，必须暗装处应增设套管保，且接头和管件应设在便于检修的地方。铙誅卧泻噦圣骋贶頂廡。
⑤管道吹扫：气密性试验前应用氧气对管道进行吹扫彻底。安装及试验过程中的焊渣、污物和积水，在吹扫过程中在排气口用白布或涂有白漆的靶板检查5分钟内，检查其上无尘土、水分及其它赃物即为合格。擁締凤袜备訊顎轮烂蔷。

2、编制说明
2.1编制原则
本工程施工组织设计编制遵循以下基本原则：
2.1.1保证重点，统筹安排，严格遵守承诺和有关文件规定。
2.1.2依据工程项目的内容，科学地安排施工程序，合理组织施工，确保各项施工活动之间相互促进，紧密衔接，加快施工进度，缩短工期。贓熱俣阃歲匱阊邺镓騷。
2.1.3采用先进的施工技术，合理选择施工方案，保持质量体系并使之有效运行，确保安全生产和提高工程质量。坛摶乡囂忏蒌鍥铃氈淚。
2.1.4充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度和提高劳动生产率。
2.2.2编制依据
本工程施工组织设计编制的依据是：
2.2.1业主提供的安装工程各专业设计施工图纸及工程概况说明。
2.2.2招标文件及各类招标答疑会议纪要。
2.2.3国家和上级单位以及公司有关安全生产，文明施工的法规，规定。
2.2.4施工现场的自然条件和具体情况（地质水文、气象环境、交通运输、供水供电等）。
2.2.5本公司依据GB/T19001—2000建立的质量体系相关文件。
2.2.6引用标准
1.2.6.1现行国家建筑安装工程规范、标准：
⑴工程测量规范GB50026-93
⑵建筑给排水及采暖工程施工质量验收规范GB50242-2002
⑶通风与空调工程施工质量验收规范GB50243-2002
⑷电气装置安装工程施工质量验收规范GB50303-2002
⑸机械设备安装工程施工及验收通用规范GB50231-98
⑹压缩机、风机、泵安装工程施工及验收规范GB50275-98
⑺工业金属管道施工及验收规范GB50235-97
⑻工业设备及管道绝热工程施工及验收规范GBJ126-89
⑼制冷设备、空气分离设备安装工程施工及验收规范GB50274-98
⑽建筑机械使用安全技术规程
⑾建筑安装工人安全技术操作规程
⑿施工现场临时用电安全技术规范
（13）医用中心吸引系统通用技术条件
（14）医用中心供氧系统通用技术条件
2.2.6.2陕一建安装工艺标准
（1） QB/SYJ.D01—2002 电气配管安装工艺标准
（2） QB/SYJ·D02—2002 管内穿线安装工艺标准
（3）QB/SYJ·D03—2002 开关、插座安装工艺标准
（4） QB/SYJ·D09—2002 10KV及以下电缆安装工艺标准
（5） QB/SYJ·D11—2002 配电箱、配电柜、配电盘管安装工艺标准
（6） QB/SYJ·D12—2002 低压电缆头制作安装工艺标准
（7） QB/SYJ·D13—2002 防雷及接地装置安装工艺标准
（8） QB/SYJ·D14—2002 电气设备基本试验工艺标准
（9）QB/SYJ·D15—2002 低压电气试验工艺标准
（10）QB/SYJ·D16—2002 交流电动机试验工艺标准
（11）QB/SYJ·D20—2002 接地装置试验工艺标准
（12）QB/SYJ·D21—2002 电力变压器试验工艺标准
（13）QB/SYJ·D23—2002 电力电缆试验工艺标准
（14）QB/SYJ·D24—2002 灯具安装工艺标准
（15）QB/SYJ·G01—2002 室内给排水管道安装工艺标
（16）QB/SYJ·G02—2002 室内给水管道安装工艺标
（17）QB/SYJ·G06—2002 工业金属管道加工工艺标准
（18）QB/SYJ·G07—2002 消防管道安装工艺标准
（19）QB/SYJ·G08—2002 工业管道安装工艺标准
（20）QB/SYJ·F01—2002 金属风管制作工艺标准
（21）QB/SYJ·F02—2002 制冷管道安装工艺标准
（22）QB/SYJ·F03—2002 风管及部件安装工艺标准
（23）QB/SYJ·F04—2002 消声器制作与安装工艺标准
（24）QB/SYJ·F05—2002 风机盘管和诱导器安装工艺标准
（25）QB/SYJ·F06—2002 空气处理室安装工艺标准
（26）QB/SYJ·F07—2002 风管及部件保温工艺标准
（27）QB/SYJ·F08—2002 空调调试工艺标准
（28）QB/SYJ·S01—2002 通用机械设备安装工艺标准
（29）QB/SYJ·S03—2002电动机及其附属设备安装工艺标准
（30）QB/SYJ·S04—2002 电力变压器安装工艺标准
2.3适用范围
本工程所设计的、属本次招标范围内施工图的全部内容。

3. 施工部署
我公司积极参与长安大学渭水校区医院工程招投标工作，如果中标，公司将严格按照项目管理的要求组织施工，并把本工程列为公司重点信誉工程，认真贯彻公司的质量方针和保持GB/T19001—2000质量体系有效运行。充分发挥公司纵向专业部门服务控制和横向项目施工法交叉管理的矩阵式管理模式优势，对本工程的施工过程实行全面、全员和全过程的监督管理，确保把本工程建设成既满足设计要求，又满足功能要求的优良工程。蜡變黲癟報伥铉锚鈰赘。
3.1施工管理机构及项目经理部的组成
根据建设单位要求，结合本工程的具体情况，我公司经过认真研究，决定选调我公司主力安装施工队伍，调配良好的机械设备，采用切实可行的先进施工工艺，以严肃认真的态度，采取严格的科学组织管理手段，密切与建设单位合作，在确保施工质量的前提下，快速，优质，安全地按期完成施工任务，为本工程的建设与发展做出贡献。買鲷鴯譖昙膚遙闫撷凄。
3.1.1项目经理部组织机构设置
根据本工程的特点和我司的施工经验，项目部的组织机构设置为，在项目经理的领导下，设项目副经理和主任工程师，分别管理各专业工长及机械、材料、安全、质量成本等部门负责人，协调、组织工程施工，确保项目全过程监控有效，实现项目责任目标。綾镝鯛駕櫬鹕踪韦辚糴。
3.1.2项目经理部的组成人员
项目经理部的管理人员由我公司所属项目部的工程技术人员组成，委派富有丰富施工经验的成顺利同志担任项目经理，同时在公司范围内抽调数名技术水平高，务实肯干的中青年技术管理人员充实到项目部，进一步增强管理力度和提高项目部的综合管理水平。（表1）驅踬髏彦浃绥譎饴憂锦。

项目部主要组成人员（表1）：

3.1.3项目经理部主要成员岗位职责
3.1.3.1项目经理的主要职责：
⑴制定项目规划，对工程项目的质量、安全、工期、成本以及现场文明施工全面负责，进行全过程管理
⑵确保本工程合同目标的实现，提高企业社会信誉；
⑶负责组建项目管理机构，按编制配备人员；
⑷组织有关协调会议，处理项目部内外关系；
⑸合理组合、配置及落实项目的人、财、物等生产要素，严格按照国家法律、法规以及有关规定组织项目经营活动；猫虿驢绘燈鮒诛髅貺庑。
⑹负责做好项目部人员的思想教育工作，坚持两个文明一起抓。
3.1.3.2项目副经理的主要职责：
⑴协助项目经理做好项目管理工作；
⑵制定项目施工进度计划，组织生产调度，保证项目工期目标的实现；
⑶严格按照国家、行业的施工规范、技术标准和操作规程组织施工，确保工程质量；
⑷组织安全教育，落实安全生产技术措施，抓好现场文明施工管理工作；
⑸按计划组织施工机械、设备、材料、设施料的进场和管理工作；
⑹组织分部、分项工程质量检查，组织不合格品（工程）的纠正活动。
3.1.3.3项目主任工程师主要职责：
⑴负责工程技术和质量管理工作；
⑵负责项目质量策划，编制施工技术方案和特殊过程作业指导书，解决施工中出现的技术质量问题；
⑶负责组织图纸会审，设计变更及技术交底工作；
⑷负责一般不合格品（工程）的处理建议，并制定不合格品（工程）的纠正措施，对纠正活动进行检查和验证；
⑸负责新技术的开发和应用工作；
⑹负责施工过程检验的领导工作，并对质量记录予以证实；
⑺组织分部、分项工程内部检评，负责项目竣工资料的整编。
3.1.3.4其它各类人员岗位责任由项目经理部制定。
3.1.4项目经理部的协调管理
3.1.4.1与业主的协调
①如本司中标，公司经营部和项目经理及时与业主联系，办理签订建设工程施工合同及相关手续。同时，五天以内项目部管理人员和有关施工班组、机械设备全部准备就绪，并进入施工现场，形成施工生产能力。锹籁饗迳琐筆襖鸥娅薔。
②尊重业主，加强与业主友好合作，为业主提供满意的服务。施工期间，按单位工程形象进度分阶段（预埋配合、设备安装、调试运转）征求业主、监理人员和土建施工单位对工程建设中的意见。構氽頑黉碩饨荠龈话骛。
③工程交竣工过程中，按规定向业主有关部门提交检验、验收手续，并对本工程安装施工各专业的各个分项工程全部内容逐一检查验收。輒峄陽檉簖疖網儂號泶。
④交竣工时，项目部组织责任心强，技术水平高的职工组成维修班，由项目副经理直接领导，在现场办公，解决交工过程中出现的各种质量问题。协助甲方对系统操作、维护人员进行培训、指导。尧侧閆繭絳闕绚勵蜆贅。
⑤交工后做好工程回访保修，定期不定期的征求业主和用户的意见，提供满意服务。
3.1.4.2与监理工程师的协调
①严格按照经建设单位、监理工程师批准的“施工组织设计”组织施工。分部和分项工程质量在班组“自检”，项目部“专检”的基础上，接受监理工程师的检查验收，并按监理工程师的要求及时认真地整改，决不留隐患。识饒鎂錕缢灩筧嚌俨淒。
②分部分项以及工序质量检验，严格执行“上道工序不合格，下道工序不准施工”的准则，使监理工程师能顺利地开展工作。经常与监理工程师勾通，维护监理工程师的权威性。凍鈹鋨劳臘锴痫婦胫籴。
③进入施工现场的设备、成品、半成品和生产材料均主动向监理工程师报验并提交出厂合格证、产品试验证明，使生产材料和设备始终处于受控状态。恥諤銪灭萦欢煬鞏鹜錦。
④教育全体管理人员和职工，尊重监理工程师的工作，服从监理工程师的检查和监督。
3.1.4.3与设计部门的协调
①与设计部门加强工作联系，充分了解图纸内容 、领会设计意图以及对工程施工的具体要求。
②严格按照图纸施工，如发现图纸出现的轴线、标高、位置、产品型号、几何尺寸以及设计不明确等问题，须及时向设计部门提出，待设计部门明确后方可改动和施工。鯊腎鑰诎褳鉀沩懼統庫。
3.1.4.4与分包单位协调
①及时与分包单位配合，积极提供材料场地，垂直运输，机械使用等各种方便。相互合作，共同促进工程进度。
②加强对分包单位管理，协调好同分包单位在施工中出现的各种工序交叉，工种配合问题，促进工程质量的提高。
3.1.4.5施工管理中的协调
①每天定时召开现场协调会，解决和处理施工中出现的工种配合、工序衔接、材料设备供应以及质量、进度、安全生产、文明施工等方面存在的问题。硕癘鄴颃诌攆檸攜驤蔹。
②每周定时召开现场办公会，由项目经理向业主和监理部门通报一周内施工情况，并与业主共同研究解决施工中的各种矛盾。阌擻輳嬪諫迁择楨秘騖。
③项目经理部以旬为单位，编制施工简报，向业主、监理和公司报告工程进度状况及需解决的问题，确保施工顺利进行。氬嚕躑竄贸恳彈瀘颔澩。
3.1.4.6与其他部门的协调
①工程开工前，项目经理部主动与当地城建、公安、市容、市政、环保、交通、街道办等政府主管部门联系，配合业主及时办妥有关手续，创造良好的施工环境和氛围。釷鹆資贏車贖孙滅獅赘。
②模范自觉地遵守各项法律、法规、积极配合上级部门和主管部门的检查监督。
③进驻现场后，与四周单位和居民搞好关系，安排专人协调和解决各类问题
3.2施工组织与施工部署
3.2.1我公司如中标，在五日内迅速调集主要管理人员、施工机械和劳动力进入工地，形成施工能力，同时做好施工准备工作，并根据工程需要和施工现场情况，合理安排必需的生产、生活设施，做好施工现场平面布置，布置好水电线路，满足工程施工需要。怂阐譜鯪迳導嘯畫長凉。
3.2.2抽调各专业工种技术骨干，配足各专业施工人员，组成强有力的施工队伍。科学组织现场施工，充分利用平行流水立体交叉作业法，确保工程保质保量按期完成。谚辞調担鈧谄动禪泻類。
3.2.3抓紧做好各种工程材料、设备、成品、半成品及构配件的加工、订货工作，并随工程计划进度，配套供应。 嘰觐詿缧铴嗫偽純铪锩。
3.2.4为保证工期进度，按工种分工序组织施工突击作业队，各工种各专业人员配备齐全，计划一线施工人员最高峰时，拟进90人左右。同时组织必要的劳动竞赛与物质奖励，开展赛质量、赛进度、赛安全，赛文明的施工活动。熒绐譏钲鏌觶鷹緇機库。
3.2.5加强施工现场的安全保卫工作，采取切实有力的措施，杜绝一切安全事故隐患，做好防火、防盗工作。
3.3施工准备
3.3.1技术准备
（1）认真熟悉施工图纸和相关的规程规范、标准图集，掌握安装工程各专业的具体特点，明确各专业的设计要求和标准。鶼渍螻偉阅劍鲰腎邏蘞。
（2）认真进行图纸预审，为参加图纸会审做好准备。图纸预审的内容是：施工图纸是否完整和齐全，施工图说明与其总说明内容是否相符；土建施工图和设备安装施工图之间在尺寸、标高、轴线以及预留孔洞、说明方面有无矛盾；各专业、各工种的施工图及其组成部分间有无矛盾和错误；合理化的建议。纣忧蔣氳頑莶驅藥悯骛。
（3）进一步补充和完善施工组织设计的内容，编制特殊工序施工方案。
（4）制定质量和安全生产交底程序，编写各分部分项及各工种技术质量和安全生产交底卡。
（5）组织专业人员编制施工图预算和材料设备大表。
（6）编制材料设备供应计划、劳动力进出场计划、机械设备需用量计划。
3.3.2现场准备：与业主办理现场移交手续，在指定范围内搭建好临时设施。
3.3.3物资准备
（1）在公司发布的“合格分包供应方目录”中选择材料、设备、成品、半成品的供应单位，与之签订供货加工合同。颖刍莖蛺饽亿顿裊赔泷。
（2）落实机械施工及各种工具用具，按计划组织进场。
3.4劳动力组织计划安排
3.4.1在公司内部组建安装工程专业劳务作业队承担本工程的施工任务。施工高峰期如劳动力不足时，在全公司范围内及时协调解决。濫驂膽閉驟羥闈詔寢賻。
3.4.2劳动力组织
（1）抽调安装各专业工种技术骨干，并配足各专业施工人员，组成强有力的施工队伍。
（2）按照劳动力需要计划落实劳动力，加强劳动力进场的组织和协调。
（3）按工种分工序组织施工突击作业队，各工种各专业人员配
备齐全，计划一线施工人员最高峰时，拟进90人左右。
（4）组织必要的劳动竞赛与物质奖励，开展赛质量、赛进度、赛安全，赛文明的施工活动。
（5）集结施工力量，安排好职工生活，做好职工入场安全，文明施工教育和技术培训工作。
（6）主要工种劳动力计划配置详见附表一。
3.5主要施工机械配置计划见附表二

四、施工方案：
4.1安装工程施工的总体安排
4.1.1本工程我公司一旦中标承建，五日内迅速调集主要管理人员和精兵强将进场，形成施工生产能力，同时各类机械设备进入施工作业区，为工程的全面开工做好充分准备。銚銻縵哜鳗鸿锓謎諏涼。
4.1.2采取组织综合施工突击作业队，综合科学管理、突击施工作业。
4.1.3为确保本工程按期完工，我公司拟采用分段流水、竖向立体交叉作业施工法，配备现场强有力的施工管理班子和综合施工作业队组织施工。挤貼綬电麥结鈺贖哓类。
4.1.4施工流水作业段的划分与组织
根据本工程建筑平面布置及其结构设计特点，为便于统一组织施工管理，加快工程进度，确保工程质量，现采取以下施工流水段的划分与组织：赔荊紳谘侖驟辽輩袜錈。
安装工程施工共划分三个阶段，第一阶段为主体配合土建预留、预埋阶段，第二阶段为各类管道安装施工、电气配合土建收尾施工和设备安装施工阶段，第三阶段为管道吃扫、管道试压 、气密性试验、设备调试、系统调试、收尾清理、竣（交）工阶段。安装工程的专业多，工艺复杂。总体施工要求是：随土建统筹安排，积极配合土建及其他专业工种，加强协调，分段作业，穿插施工，按期竣工，确保工程质量达到合格等级。塤礙籟馐决穩賽釙冊庫。
4.2安装各专业施工方案
4.2.1电气工程施工方案
电气工程本次招标包括：低压供配电系统；照明系统；电视电话系统；病房呼叫系统；火灾自动报警系统；防雷接地系统；消防系统系统；病房呼叫系统本次招标仅预留线管。裊樣祕廬廂颤谚鍘羋蔺。
4.2.1.1电气配管及穿线
本工程的配电线路主楼采用明、暗配管，导线采用塑料绝缘铜芯导线。
电力配管采用焊接钢管埋地、埋墙暗设。照明、插座分别由不同的支路供电，照明支线采用BV—2*2.5mm2穿钢管（G15）暗敷，插座分支线均采用BV—3*2.5mm2穿（G20）暗敷。仓嫗盤紲嘱珑詁鍬齊驁。
4.2.1.2主要施工方法和技术要求
⑴电气暗管敷设
1）暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。绽萬璉轆娛閬蛏鬮绾瀧。
2）预制加工：
①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。
②管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。骁顾燁鶚巯瀆蕪領鲡赙。
③管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。瑣钋濺暧惲锟缟馭篩凉。
3）测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基础，挂线找正，标出盒、箱实际尺寸位置。鎦诗涇艳损楼紲鯗餳類。
4）固定盒、箱：先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定；现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。盒、箱安装要求如下表所示：栉缏歐锄棗鈕种鵑瑶锬。
盒、箱安装要求一览表

序号
实测项目
要求
允许偏差（mm）
1
盒、箱水平、垂直位置
正确
10（砖墙），30（大模板）
2
盒箱1m内相邻标高
一致
2
3
盒子固定
垂直
2
4
箱子固定
垂直
3
5
盒、箱口与墙面
平齐
最大凹进深度10mm
5）管路连接
①管径20mm及其以下钢管，必须用管箍丝扣连接。管箍连接加Φ6圆钢焊接跨接焊，套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；管径25mm及其以上钢管，可采用管箍连接或套管焊接，套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。辔烨棟剛殓攬瑤丽阄应。
②管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m；有一个弯时30m；有二个弯时20m；有三个弯时12m。峴扬斕滾澗辐滠兴渙藺。
③管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4扣。两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。詩叁撻訥烬忧毀厉鋨骜。
6）电管暗敷设方式：
①随墙（砌体）配管：配合土建工程砌墙立管时，该管应放在墙中心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板抽下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。则鯤愜韋瘓賈晖园栋泷。
②现浇混凝土楼板配管：先找准确位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。有两个以上盒子时，要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。如果灯具超过3kg应焊好吊杆。胀鏝彈奥秘孫戶孪钇賻。
7）暗管敷设完毕后，在自检合格的基础上，应及时通知业主及监理代表检查验收，并认真如实填写隐蔽工程验收记录。鳃躋峽祷紉诵帮废掃減。
（2）明管敷设
明管敷设工艺与暗管敷设工艺相同处参见暗管敷设的施工方法。
1）管弯、支架、吊架预制加工：明配管或埋砖墙内配管弯曲半径不小于管外径6倍。埋入混凝土的配管弯曲半径不小于管外径的10倍。虽设计图中对支吊架的规格无明确规定，但不得小于以下规格：扁铁支架30*30mm；角钢支架25*25*3mm。稟虛嬪赈维哜妝扩踴粜。
2）测定盒、箱及固定点位置：根据施工图纸首先测出盒、箱与出线口的准确位置，然后按测出的位置，把管路的垂直、水平走向拉出直线，按照安装标准规定的固定点间距尺寸要求，确定支架，吊架的具体位置。固定点的距离应均匀。管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150-500mm；中间的管卡最大距离如下表：陽簍埡鲑罷規呜旧岿錟。

钢管中间管卡最大距离一览表

钢管名称
钢管直径（mm）
15-20
25-30
40-50
65-100
厚壁钢管
1500
2000
2500
3500
薄壁钢管
1000
1500
2000
-
3）支、吊架的固定方法：根据本工程的结构特点，支吊轲的固定主要采用胀管法（即在混凝土顶板打孔，用膨胀螺栓固定）和抱箍法（即在遇到钢结构梁柱时，用抱箍将支吊架固定）。沩氣嘮戇苌鑿鑿槠谔應。
4）变形缝处理：穿越变形缝的钢管采用柔性连接。
5）接地焊接：管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。焊接钢管采用Φ6圆钢作接地跨接，跨接地线两端焊接面长度不得小于圆钢的6倍，焊缝要均匀牢固，焊接处要清除药皮并刷防腐漆；镀锌钢管采用6mm2的双色铜芯绝缘线作跨接线。钡嵐縣緱虜荣产涛團蔺。
（3）管内穿线
1）选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，黑线作零线。懨俠劑鈍触乐鹇烬觶騮。
2）穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用Φ2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有10-15cm的余量（在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好）。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。謾饱兗争詣繚鮐癞别瀘。
3）清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：将布条的两端牢固在绑扎在带线上，两人来回拉动带线，将管内杂物清净。呙铉們欤谦鸪饺竞荡赚。
4）放线及断线
①放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。莹谐龌蕲賞组靄绉嚴减。
②断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、插销盒及灯头盒内导线的预留长度15cm；配电箱内导线的预留长度为配电箱体周长的1/2；出户导线的预留长度为1.5m，干线在分支处，可不剪断导线而直接作分支接头。麸肃鹏镟轿騍镣缚縟糶。
5）导线与带线的绑扎：
当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。納畴鳗吶鄖禎銣腻鰲锬。
6）管内穿线
在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：風撵鲔貓铁频钙蓟纠庙。
①同一交流回路的导线必须穿在同一管内；
②不同回路，不同电压和交流与直流的导线，不得穿入同一管内；
③导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量；
7）导线连接
导线连接应满足以下要求：导线接头不能增加电阻值：受力导线不能降低原机械强度；不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，而后加焊，包缠绝缘。灭嗳骇諗鋅猎輛觏馊藹。
8）导线焊接
根据导线的线径及敷设场所不同，焊接的方法有以下两种：
①电烙铁加焊，适用于线径较小的导线的连接及用其它工具焊接较困难的场所（如吊顶内）。导线连接处加焊剂，用电烙铁进行锡焊。铹鸝饷飾镡閌赀诨癱骝。
②喷灯加热法（或用电炉加热）：将焊锡放在锡勺内，然后用喷灯加热，焊锡熔化后即可进行焊接。加热时必须要掌握好温度，以防出现温度过高涮锡不饱满或温度过低涮锡不均匀的现象。攙閿频嵘陣澇諗谴隴泸。
焊接完毕后，必须用布将焊接处的焊剂及其它污物擦净。
9）导线包扎
首先用橡胶绝缘带从导线接头处始端的完好绝缘层开始，缠绕1-2个绝缘带宽度，再以半幅宽度重叠进行缠绕。在包扎过程中尽可能地收紧绝缘带。而后在绝缘层上缠绕1-2圈后进行后进行回缠，最后用黑胶布包扎，包扎时要衔接好，以半幅宽度边压力进行缠绕。趕輾雏纨颗锊讨跃满賺。
10）线路检查及绝缘摇测：
①线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。夹覡闾辁駁档驀迁锬減。
②绝缘摇测：导线线路的绝缘摇测一般选用500V，量程为0-500MΩ欧表。测试时，一人摇表，一人应及时读数并如实填写“绝缘电阻测试记录”，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。视絀镘鸸鲚鐘脑钧欖粝。
4.2.2照明灯具等末端电器安装
4.2.2.1安装工艺程序

依据图纸
确定位置

检查照明器具

组装照明灯具

稳装配电箱

通电试运行

检查绝缘

安装接线

安装照明器具

4.2.2.2主要施工方法
（1）检查照明器具，特别是灯具的检查尤为重要。外观应洁净光亮，不得有划伤和压伤的痕迹。灯具内配线应符合设计要求，多股软线的端头需盘圈，搪锡。偽澀锟攢鴛擋緬铹鈞錠。
（2）需在施工现场组装的照明灯具应严格按说明书和示意图进行组装。
（3）医院楼内的照明灯具，主楼采用成套吸顶日光灯具较多，安装定位要求严格，成排成行一条线，因此一定要准确测定位置，精心放线，筒灯按中心放一根线，对于荧光灯具，采取按灯具自身长度临时绷拉两根钢丝作安装灯具的边缘线，以此为依据进行安装固定灯具，这样可确保灯具安装成行成排成线，提高灯具的观赏性，灯具要有独立的吊杆吊架，拟采用通丝吊杆作通长吊杆以便于上下调节。緦徑铫膾龋轿级镗挢廟。
（4）灯具的平开关，暗装，安装高度1.3m。采用透明PVC软管盛水作U型管的方法定其高度，以保证所有层的平开台高度严格一致。騅憑钶銘侥张礫阵轸蔼。
（5）插座的安装：在有间墙、砼柱的办公室、通道及其它功能性用房处，暗装于0.3m高度；在无间墙、砼柱的办公室、通道及大面积场所，采用地板插座，其顶部应与地面装修完成面平齐；装于设备机房或厨房等潮湿场所的插座采用防潮型的，安装高度1.5m；装于公共场所的插座，采用安全型，安装高度1.5m。对于地板插座在施工过程中采取行之有效的防阻水泥砂浆浸入的工艺措施。疠骐錾农剎貯狱颢幗騮。
（6）通电试运行，逐回路通电试灯，仔细检查灯具的控制是否灵活，准确；开关与灯具控制顺序相互对应等。如果发现问题必须先断电。然后查找原因进行修复。插座接线检查应用插座接线检查器逐个检查，以确保百分之百接线正确。镞锊过润启婭澗骆讕瀘。
4.2.3电器设备接线及试运转
4.2.3.1接线前,应对电机进行绝缘测试拆除电机接线盒连接片,用兆欧表测量各相绕组部以及对外壳的绝缘电阻。常温下绝缘电阻不低于0.5MΩ，如不符合应进行干燥处理。榿贰轲誊壟该槛鲻垲赛。
4.2.3.2引入电机接线盒的导线应有金属挠性管的保护。配以同规格的挠性管接头，并应用专用接地夹头与配管接地螺栓用铜芯导线可靠连接。邁茑赚陉宾呗擷鹪讼凑。
4.2.3.3引入导线色标应符合，A相-黄色，B相-绿色，C-红色，PE线-黄/绿，N相-兰色（浅兰）相间色的要求。导线与电动机接线柱连接应符合下列要求：嵝硖贪塒廩袞悯倉華糲。
（1）截面2.5mm2以下的多股铜芯线必须制作成与接线柱螺栓直径相符的环形圈并经搪锡处理后或匹配的线端子压接后与接线柱连接。该栎谖碼戆沖巋鳧薩锭。
（2）截面大于2.5mm2的多股铜芯线应采用与导线规格相一致的压接型或锡焊型线端子过渡连接。
（3）接线端子非接触面部分应绝缘处理。接触面应涂以电力复合脂。
（4）仔细核对设计图纸与电机铭牌的接法是否一致。依次将A、B 、C 三相电源线和PE保护线接入电机的U、V、W接线柱和PE线专用接线柱。劇妆诨貰攖苹埘呂仑庙。
4.2.3.4电机试运转应具备的条件：
（1）建筑工程结束，现场清扫整理完毕；
（2）现场照明、消防设施齐全、异地控制的电机试运转应配备通讯工具；
（3）电机和设备安装完毕。质检合格、灌浆养护期已到。
（4）与电机有关的动力柜、控制柜、线路安装完毕。质检合格，且具备受电条件。
（5）电机的保护、控制、测量，回路调试完毕，且经模拟动作正确无误。
（6）电机的绝缘电阻测试符合规范要求。
4.2.3.5电机试运转步骤与要求：
（1）拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外）盘车应灵活，无阻卡现象。
（2）有固定转向要求的电机或拖动有固定转向要求机械的电机必须采用测定手段，使电机与电源相序一致，实际旋转方向应符合要求。臠龍讹驄桠业變墊罗蘄。
（3）动力柜受电，合上电机回路电源，启动电机，测量电源电压不应低于额定电压的90%；启动和空负荷运转时的三相电流应基本平衡。鰻順褛悦漚縫冁屜鸭骞。
（4）试运转过程中应监视电机的温升不得超过电机绝缘等级所规定的限值。
（5）电机空负荷试运转时间为2h，应记录电机的空负荷电流值。
（6）空负荷试运转结束，应恢复联轴器的连接。
4.2.4配电箱的安装
4.2.4.1配电箱的安装
⑴配电箱应安装在安全、干燥、易操作的场
