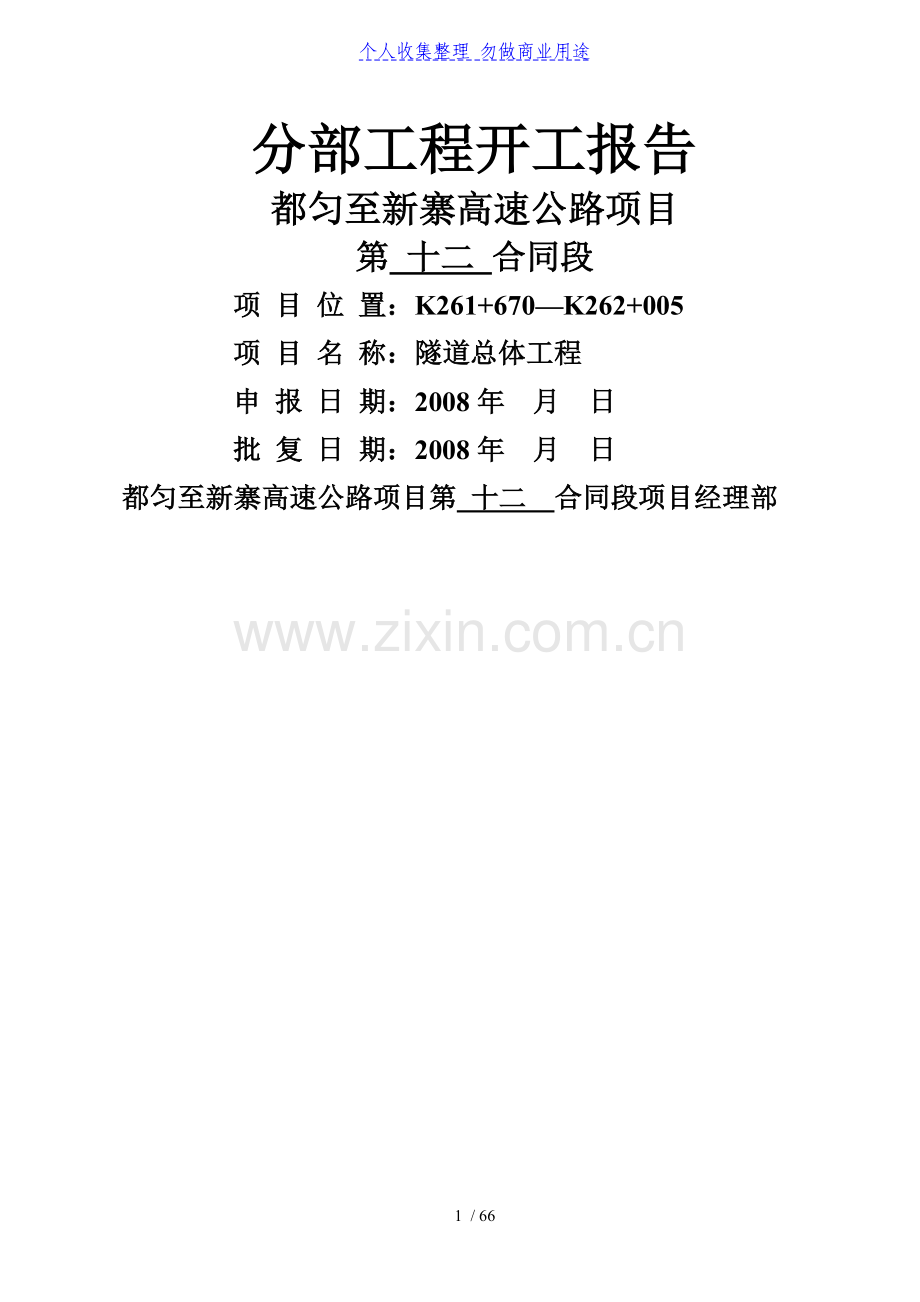

分部工程开工报告
都匀至新寨高速公路项目
第 十二 合同段
项 目 位 置:K261+670—K262+005
项 目 名 称:隧道总体工程
申 报 日 期:2008年 月 日
批 复 日 期:2008年 月 日
都匀至新寨高速公路项目第 十二 合同段项目经理部

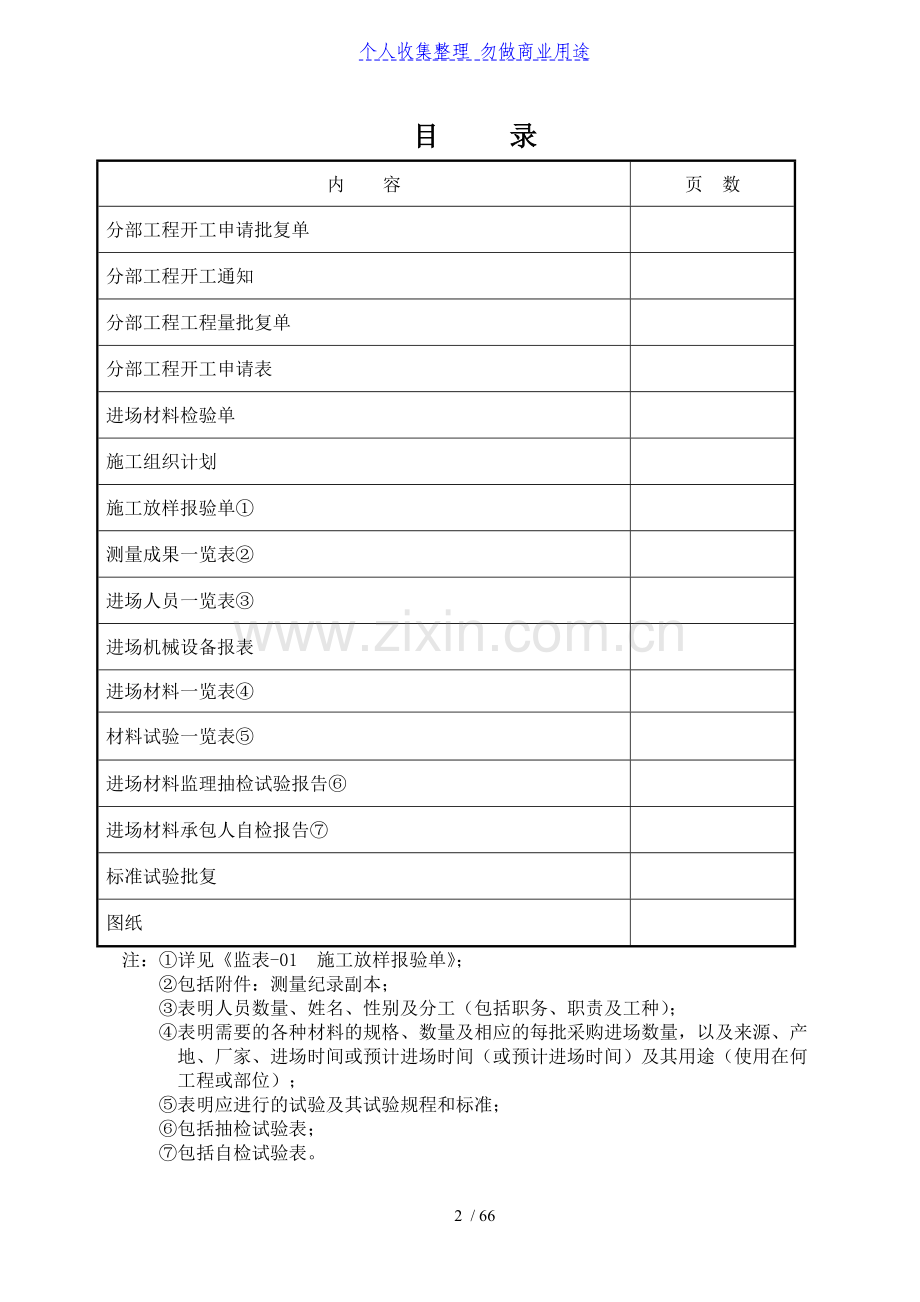

目 录
内 容
页 数
分部工程开工申请批复单
分部工程开工通知
分部工程工程量批复单
分部工程开工申请表
进场材料检验单
施工组织计划
施工放样报验单①
测量成果一览表②
进场人员一览表③
进场机械设备报表
进场材料一览表④
材料试验一览表⑤
进场材料监理抽检试验报告⑥
进场材料承包人自检报告⑦
标准试验批复
图纸
注:①详见《监表-01 施工放样报验单》;
②包括附件:测量纪录副本;
③表明人员数量、姓名、性别及分工(包括职务、职责及工种);
④表明需要的各种材料的规格、数量及相应的每批采购进场数量,以及来源、产
地、厂家、进场时间或预计进场时间(或预计进场时间)及其用途(使用在何
工程或部位);
⑤表明应进行的试验及其试验规程和标准;
⑥包括抽检试验表;
⑦包括自检试验表。
贵 州 公 路 建 设 项 目
都匀至新寨 高速公路
工程分部开工申请批复单 监表-02
承包单位:江西省公路桥梁工程局 合同号:12
监理单位:贵州科达公路工程咨询监理有限公司 编 号:DX12-060
开工项目:隧道总体工程
桩号:K261+681.4~K261+995
建议开工日期:2008年3月20日
计划完工日期:2008年10月20日
此项工程负责人:
附件:
1、分部工程工程量批复单
2、分部工程开工申请表
3、进场材料检验单
4、K261+670~K262+005隧道主洞开挖、初支及衬砌施工组织设计
5、K261+670~K262+005隧道主洞开挖施工进度计划横道图
6、施工放样报验单
7、测量成果一览表
8、进场人员一览表
9、进场机械设备报表
10、进场材料一览表
11、材料试验一览表
12、进场材料监理抽检试验报告
13、进场材料承包人自检报告
14、标准试验批复
15、图纸
承包人: 日期:
监理员意见:
本工程可以进行:
监理工程师 : 日期:
分部工程开工通知
编号(NO.): DX12-033
:
NO. 报告收悉,同意K + 至K + , 工程于于200 年 月 日开工,兹委派 先生为该项目驻地工程师, 先生为该项目工程师助理。矚慫润厲钐瘗睞枥庑赖。
都匀至新寨高速公路第 12 合同段
驻地高监签名:
年 月 日
分 部 工 程 开 工 申 请 表
项目名称: 隧道总体工程 合同段: 12
承包人: 江西省公路桥梁工程局 日 期:2007年9月23日聞創沟燴鐺險爱氇谴净。
编 号
DX12-033
分部工程名称
隧道总体工程
区 域
K261+670~K262+005
第 1 页共 1 页
拟定开工日期
2007年9月25日
计划 工期
12个月
完工日期
2008年9月25日
材料室内试验批复编号
材料情况
水泥、钢筋、锚杆、砂、碎石已准备好
机械设备
情 况
挖掘机、装载机、风动凿岩机、整体液压衬砌台车、简易架子台车、强制式拌和机、砼输送泵、砼湿喷机、锚杆注浆泵、双液注浆泵、砂浆搅拌机、管棚钻机、自卸汽车、砼振动棒、电动空压机、内燃空压机、柴油发电机组、液压切削头已准备好
人员情况
施工负责人姓 名
黄 明
序号
工种
数量
质量负责人姓 名
卢 焱
1
中级工
50
技术负责人姓 名
张青俊
2
普 工
40
试验设备
情 况
已准备好
测量设备
情 况
已准备好
现场准备
情 况
已准备好
附 件
1. 进场人员一览表
2. 承包人进场机械设备报表
3. 进场材料一览表(表明工程需用材料种类及数量与进场材料种类及数量)
4. ……
上述资料需经驻地高监签字委托的前述驻地监理工程师签认。
制表: 监理工程师:
66 / 66
合同段
12
施工单位
江西省公路桥梁工程局
编号
DX12-033
第1页共3页
致试验工程师 :
下列材料经自检符合技术规范要求,报请验证并准予进场。
附件:1、细集料试验报告单 2、粗集料试验报告单
3、水泥试验报告单
承包人签名: 日期: 2007 年 月 日
材料名称
机制砂
碎 石
水 泥
材料来源、
产地及厂家
普上砂石场
普上砂石场
群 山
材料规格
用途(使用在何工程或部位)
隧道工程
隧道工程
隧道工程
本批材料数量
预计进场日期
装、运、卸情况
良 好
堆放、储存情况
良 好
监理抽检试验
试样来源
工地抽取
工地抽取
工地抽取
取样日期及地点
普上砂石场
普上砂石场
水泥厂
抽样数
1组
1组
1组
抽样方法
现场抽检
现场抽检
现场抽检
试验日期及操作人
试验结果
附件
抽检试验报告
我证明(材料名称) 的取样、试验符合规程要求,(材料名称) 的取样、试验不符合规程要求。经抽检试验表明(材料名称) 符合技术规范的要求,可以进场;经抽检试验表明(材料名称) 不符合技术规范的要求,不允许进场。
试验工程师签名: 日期: 年 月 日
进 场 材 料 检 验 单
合同段
12
施工单位
江西省公路桥梁工程局
编号
DX12-060
第2页共3页
致试验工程师 :
下列材料经自检符合技术规范要求,报请验证并准予进场。
附件:1、锚杆试验报告单 2、钢筋原材试验报告单
3、工字钢拉伸、弯曲试验报告单
承包人签名: 日期: 2007 年 月 日
材料名称
锚 杆
Ⅱ级钢筋
工字钢
材料来源、
产地及厂家
水城钢铁
唐山唐城实业有限公司
材料规格
用途(使用在何工程或部位)
隧道工程
隧道工程
隧道工程
本批材料数量
预计进场日期
装、运、卸情况
良 好
堆放、储存情况
良 好
监理抽检试验
试样来源
工地抽取
工地抽取
工地抽取
取样日期及地点
钢铁厂
抽样数
6组
抽样方法
现场抽检
试验日期及操作人
试验结果
附件
抽检试验报告
我证明(材料名称) 的取样、试验符合规程要求,(材料名称) 的取样、试验不符合规程要求。经抽检试验表明(材料名称) 符合技术规范的要求,可以进场;经抽检试验表明(材料名称) 不符合技术规范的要求,不允许进场。
试验工程师签名: 日期: 年 月 日
进 场 材 料 检 验 单
合同段
12
施工单位
江西省公路桥梁工程局
编号
DX12-033
第3页共3页
致试验工程师 :
下列材料经自检符合技术规范要求,报请验证并准予进场。
附件:1、水泥试验报告单
承包人签名: 日期: 2007 年 月 日
材料名称
水 泥
材料来源、
产地及厂家
金 旋
材料规格
用途(使用在何工程或部位)
隧道工程
本批材料数量
预计进场日期
装、运、卸情况
良 好
堆放、储存情况
良 好
监理抽检试验
试样来源
工地抽取
取样日期及地点
水泥厂
抽样数
1组
抽样方法
现场抽检
试验日期及操作人
试验结果
附件
抽检试验报告
我证明(材料名称) 的取样、试验符合规程要求,(材料名称) 的取样、试验不符合规程要求。经抽检试验表明(材料名称) 符合技术规范的要求,可以进场;经抽检试验表明(材料名称) 不符合技术规范的要求,不允许进场。
试验工程师签名: 日期: 年 月 日
进 场 材 料 检 验 单
承 包 人 进 场 机 械 设 备 报 表
合同段
12
编号
DX12-033
第 1 页 共 1页
备注
施工单位
机械名称
规格及型号
生产能力
单位
数量
江西省公路桥梁工程 局
挖掘机
小松220
台
1
装载机
厦工ZLC-50
台
2
风动凿岩机
无锡大发G20
台
10
整体液压衬砌台车
自制简易
台
1
简易架子台车
自制简易
台
2
强制式拌和机
750
台
1
砼输送泵
HBT30C
台
1
砼湿喷机
TK-961
台
1
锚杆注浆机
MZ-1
台
1
双液注浆机
CGD70
台
2
管棚钻机
河北宣化MGJ5000
台
1
自卸汽车
10t、15t
台
12
砼振动棒
插入式
台
10
电动空压机
20立方
台
1
内燃空压机
VY-9/7
台
3
柴油发电机组
GF90
台
2
液压切削头
E64、独臂
台
1
砂浆搅拌机
HJ1-352
台
3
承包人: 日期:
经查验:
1. 性能、数量能满足施工要求,准予进场使用的设备有:
;
2.性能、数量不能满足施工要求,需更换的设备有:
;
3.能力不足,需补充的设备有:
。
驻地监理工程师签名: 日期: 年 月 日
贵州省都匀至新寨(黔桂界)公路改扩建工程
进 场 人 员 一 览 表
承包单位:江西省公路桥梁工程局 合同段: 12
监理单位:贵州省科达公路工程监理咨询有限公司 日 期: 2007年3月18日
分部工程名称
隧道总体工程
桩 号
K261+670~K262+005
第 1页 共 1 页
拟定开工 日 期
2007年3月20日
计划 工期
214天
完 工
日 期
2008年 月 日
人 员 情 况
姓名
性别
职称
职务
备注
黄 明
男
工程师
施工负责人
卢 焱
男
工程师
质量负责人
张青俊
男
工程师
技术负责人
梁 斌
男
助理工程师
测 量 员
林建刚
男
工程师
试验负责人
方 志
男
技术员
黄 建
男
施工员
机械操作手
35
普工
40
爆破工
6
制表: 监理工程师:
K261+670~K262+005段省界隧道施工组织设计
1.工程概况
1.1工程概述
本隧道起讫桩号K261+670~K262+005全长335m,按新奥法组织施工,隧道工程施工开挖的出渣,进料采用无轨运输方式,实施掘进(钻、爆、装、运),喷锚砼(拌、运、锚、喷),衬砌(拌、运、灌、捣)等三条机械化作业线,针对本座公路隧道地质条件差,施工中采用“短进尺、弱爆破、少扰动、早喷锚、勤量测、早封闭”等施工技术措施,并根据现场监控量测结果及时修正设计参数,调整施工方案和指导隧道施工,确保安全,达到均衡,高效生产,优质工程,按期完成投资任务,早日竣工验收和交付业主运营。残骛楼諍锩瀨濟溆塹籟。
1.2施工条件
施工区在新修路段上,故仅受征拆问题影响。
1.3主要工程量
本工程主要工程量见表1-1
表1-1 主要工程数量表
序号
工程项目名称
单位
工程数量
备注
01
洞口开挖
M3
6800
02
洞口砼
M3
1380
03
洞身开挖
M3
59245
04
洞身衬砌
M3
11806
05
路面
M3
5595
06
长管棚
M
3800
07
超前小导管
Kg
45225
08
超前锚杆
M
38120
09
A3钢板
Kg
31356
10
20b工字钢
Kg
110761
11
14及16工字钢
Kg
151653
2.施工准备及资源需要量计划
2.1施工准备工作计划
本工程的施工准备主要的技术准备、劳动组织准备和物资准备,具体见表2-1。
表2-1 施工准备工作计划表
序号
项目
简要工作内容
负责单位
负责人
起止日期
一
技 术
准 备
1、 熟悉图纸,图纸会审
2、 调查现场条件;
3、 编写施工组织设计;
4、 现场测量放线。
项目部
陈志才
2007.9.25~2007.9.30
二
劳动组织准 备
5、 建立组织机构;
6、 组织进场劳动力;
7、 计划交底,进场前职工培训。
项目部
及施工队
陈志才
2007.9.25~2007.9.30
三
物 资 准 备
8、 设备到位计划;
9、 工具材料计划;
10、 现场材料供应。
项目部
彭 龙
2007.9.25~2007.9.30
四
现 场 准 备
11、 修建临时工棚,仓库;
12、 铺设水、电管线。
13、 开通施工临时便道至洞门口
项目部
黄 明
2007.9.25~2007.9.30
2.2资源需要量计划
2.2.1劳动力需要量计划
本工程实施过程中劳动力需要量及施工人员配备计划见表2-2。
2.2.2施工机械需要量计划
本工程所需的主要施工机械设备见表2-3。
表2-2 主要劳动力需要量计划表
工种
人数
现场管理人员
2
施工技术人员
2
现场施工人员
90
测量技术人员
2
实验人员
2
质检人员
2
其它人员
2
表2-3 施工主要施工机械设备表
序号
设备名称
规格型号
单位
数量
1
挖掘机
小松220
台
1
2
装载机
厦工ZLC-50
台
2
3
风动凿岩机
无锡大发G20
台
10
4
整体液压衬砌台车
自制简易
台
1
5
简易架子台车
自制简易
台
2
6
强制式拌和机
750
台
1
7
砼输送泵
HBT30C
台
1
8
砼湿喷机
TK-961
台
1
9
锚杆注浆泵
MZ-1
台
1
10
双液注浆泵
CGD70
台
2
11
砂浆搅拌机
HJ1-352
台
3
12
管棚钻机
河北宣化MGJ5000
台
1
13
自卸汽车
10t、15t
台
12
14
砼振动棒
插入式
台
10
15
电动空压机
20立方
台
1
16
内燃空压机
VY-9/7
台
3
17
柴油发电机组
GF90
台
2
18
液压切削头
E64、独臂
台
1
2.2.3主要材料需要量计划
本工程中涉及的主要材料为水泥,钢筋,碎石,砂。水泥采用业主及总监办指定厂家P.032.5、42.5普通硅酸盐水泥,钢筋采用业主及总监办指定厂家生产的钢筋,砂、石材料采用经试验合格的岸头料场供材料。材料需要量计划见表2-4。酽锕极額閉镇桧猪訣锥。
表2-4 主要材料需要量计划表
序号
名称
单位
需要量
2007年9月~2008的9月
1
水泥
T
5400
2
钢筋
T
560
3
锚杆
T
120
4
砂、碎石
m3
6000/12250
3、总布置
根据本工程的实际情况,遵循因地制宜、有利生产、方便灵活、易于管理、安全可靠、经济合理的布置原则,对施工场地进行生产及生活设施的合理布置。彈贸摄尔霁毙攬砖卤庑。
3.1生产设施布置
在砼拌和站边,搭设水泥库房,水泥存放量为100T。钢筋库房100M2。
3.2施工用电
施工用电从附近电网接入。在进口端安装两台350千伏安变压器。
3.3施工用水
施工用水用高压水泵从K260+800右溶洞处抽至现场修建的水池内。
3.4办公、生活及附属设施
在隧道进口端建一个生活及生产区,用作办公、生活及堆放设备、材料、配件的场所。
3.5通讯
工地对外通讯采用移动电话进行。
4、施工组织管理
4.1施工组织管理目标
本工程的质量目标是:按现行工程质量检验评定标准和设计要求,一次性达到优良等级,创建安全文明工地,创建优质工程。謀荞抟箧飆鐸怼类蒋薔。
4.2机构设置
本工程设工程负责人一名,施工负责人一名,技术负责人一名,负责本工程的施工。工程主要负责人由项目部任命聂灵文为全面负责。工程现场管理机构设置如图4-1。厦礴恳蹒骈時盡继價骚。
图4-1 现场管理机构设置图
工程负责:聂灵文
生产负责:黄明
技术负责:陈志才
后勤组
生产组
技术质检组
后勤组
施工组组
测量
为保证本工程的顺利施工,我局选派了经验丰富的人员进行现场管理和施工。现场主要施工管理人员组成情况见表4-1。茕桢广鳓鯡选块网羈泪。
表4-1 现场主要人员组成表
序号
姓名
职务
备注
1
黄 明
施工负责人
全面负责
2
张青俊
技术负责人
负责技术、进度
3
卢 焱
质检负责人
质量检查
4
林建刚
试验负责人
负责本工程实验
5
方 志
技术员
负责现场施工,组织协调
6
梁 斌
助理工程师
负责现场施工,组织
7
黄 建
施工员
负责现场施工
5、施工原则及施工方案
5.1施工原则
根据施工总体安排,隧道工程属本标段控制工期工程。根据现场情况,计划施工队伍由进口先行施工,待出口拆迁完成后,再组织队伍从隧道出口施工。鹅娅尽損鹌惨歷茏鴛賴。
1.隧道均采用三导坑施工,进洞前首先施工洞口截排水沟及明洞边、仰坡开挖及防护,洞口段开挖完成后,先施作管棚导向墙(不含中隔墙)。籟丛妈羥为贍偾蛏练淨。
2.坚持“早进晚出”原则,尽量不动或少动原山坡,以保护环境,中导坑及左、右导坑根据围岩实际情况可采用台阶式开挖方法进行施工长管棚导向墙(不含中隔墙),再作进洞初期支护(长管棚),然后进行导洞开挖(先施作中导洞),后施作右导洞及左侧导洞,洞口段结构施作,根据现场实际施作情况和边仰坡情况进行施作。“三导坑法”施工,光面爆破,无轨运输,机械通风,上拱超前,衬砌紧跟的方法施工。預頌圣鉉儐歲龈讶骅籴。
3.为保证工程质量全面创优,隧道均采用衬砌台车,砼输送泵,按先墙后拱法施工。
4.围岩较差和洞口浅埋地段,严格遵循“管超前、严注浆、弱爆破、强支护、紧衬砌”的施工原则。
5.隧道弃碴全部为路基填方利用,应提前做好设计填方段的施工计划工作,为完成隧道施工创造好的施工条件。
5.2施工方案
隧道按“新奥法”设计施工。施工中始终坚持“管超前、严注浆、强支护、早封闭、勤量测”的原则。
对洞口段的主要工序如下:⑴施作洞顶截水沟;⑵洞口段开挖(成洞面要求保留核心土);⑶施作边坡及仰坡临时防护工程;⑷非核心土部分开挖至成洞面;⑸施作长管棚导向墙(不含中隔墙);⑹施作长管棚(按设计要求间隔钻孔注浆)。渗釤呛俨匀谔鱉调硯錦。
中导坑主要的施工工序如下:⑴中导坑开挖(可采用上下台阶法,如果有超前支护应先期施作);⑵施作中导坑初期支护以及顶部加强锚杆;⑶施作基底加固锚杆;⑷浇筑中隔墙基础(与基底锚杆同步施作);⑸浇筑中隔墙墙身(注意设置变形缝);⑹中隔墙墙顶回填;⑺中隔墙侧边回填(回填边选择应与主洞开挖一致)。铙誅卧泻噦圣骋贶頂廡。
侧导坑主要施工工序如下:⑴侧导坑开挖(可采用上下台阶法,如有超前支护,应先期施作);⑵施作侧导坑外侧初期支护以及导坑支护;⑶施作基底加固锚杆;⑷浇筑侧边二次衬砌基础;⑸浇筑侧边二次衬砌墙身(注意变形缝与中隔墙变形缝位置对应)。擁締凤袜备訊顎轮烂蔷。
右主洞主要施工工序如下:⑴开挖右侧主洞上半断面(采用弧形开挖法,如果有超前支护应先期施作);⑵施作拱部初期支护;⑶拆除中导坑右侧支护以及右侧导坑内侧支护;⑷浇筑拱部二次衬砌;⑸开挖核心土(根据下一步仰拱浇筑长度确定);⑹浇筑仰拱衬砌。贓熱俣阃歲匱阊邺镓騷。
左洞主要施工工序如下:⑴开挖左侧主洞上半断面(采用弧形开挖法,如果有超前支护应先期施作);⑵施作拱顶初期支护;⑶拆除中导坑上部支护以及左侧导坑内侧支护(根据下一步二次衬砌浇筑长度确定);⑷浇筑拱部二次衬砌;⑸开挖核心土以及拆除中导坑回填(根据下一步仰拱浇筑长度确定);⑹浇筑仰拱衬砌。坛摶乡囂忏蒌鍥铃氈淚。
因本隧道为双洞连拱隧道,中隔墙的存在,大部分施工过程必须先中隔墙的开挖及衬砌,从而保证拱部初期支护及二次衬砌具有着力点。蜡變黲癟報伥铉锚鈰赘。
施工方案采用三导坑的施工方案,所谓“三导坑”即整个开挖断面分为三个小洞室超前掘进(左右各两个侧壁洞,一个中洞)。其中,中洞超前是为了解决连拱的交点支撑问提。当围岩软弱(V级)时必须采取三导洞先墙后拱法施工,以保证室内的稳定和施工安全。其中,中导洞超前施工,两侧导洞滞后20~30M,且采用右导坑先行施工,左、右洞施工应相互错开30~50M以上。買鲷鴯譖昙膚遙闫撷凄。
1.施工任务划分及队伍安排:
根据本标段总体安排及工程特点,结合现场情况,设一个隧道专业施工队,人员117人。先统一由进口方向施工。 綾镝鯛駕櫬鹕踪韦辚糴。
2.时间安排:
根据总体安排,本标段隧道工程于2007年9月25 日开工,2008年9月25日完工。针对隧道围岩软弱的特点,结合机械设备配备和队伍安排情况,本着安全、经济、合理的原则,隧道共需365天(12个月)驅踬髏彦浃绥譎饴憂锦。
3.劳动力安排:
隧道设一个专业施工队伍,编制117人。其中管理人员10人,负责全队的现场管理、技术管理及日常事务,下设7个工班,具体劳动力安排见表4-3-1。猫虿驢绘燈鮒诛髅貺庑。
劳动力安排表
表4-3-1
序号
工班名称
劳力安排
承担任务
1
开挖工班
20
负责洞身上台阶开挖,配合挖掘机扒碴,修整壁面,清理仰拱基底及工作面钻孔爆破工作。
2
风水电保障工班
2
负责洞内外水电的保障维修与检查、洞内排水工作
3
支护工班
40
安装锚杆、铺设钢筋网、安装钢架、喷射砼、超前小导管及大管棚加固施工
4
运输工班
15
出碴、卸碴、配合挖掘机或装载机装碴以及材料运输
5
测量工班
3
负责开挖炮眼的布置、净空检查,围岩量测
6
钢筋加工工班
10
负责锚杆、钢支撑、小导管、钢筋网等构件的加工
7
衬砌工班
25
负责防水层的铺设、衬砌台车定位,砼浇筑台车整修、砼养护
8
安全员
2
负责洞内外安全
合计
117
4.机械设备配置
机械设备配套从本标段隧道工程特点出发,本着既要与施工方法相匹配,又能满足施工需要的原则,结合质量工期要求,做到既先进,又经济,合理配备。同时,还充分考虑设备的完好率和出勤率,拟投入本标段隧道施工的主要机械设备见表2-3。锹籁饗迳琐筆襖鸥娅薔。
6、施工方法
6.1施工测量
1.控制测量:开工前,首先对设计单位交付的地面控制桩及永久性水准点进行复测,桩位复核无误后,在隧道口布设不少于3个固定式中线控制点和2个水准控制点,同时定期对控制点进行检查,保证其精度。構氽頑黉碩饨荠龈话骛。
2.洞内测量:先将洞外控制点引入洞内,进行洞内测量,其主要内容有:施工中线测量、水准测量及断面施工测量。并定期对洞内中线点和水准点进行复测,以防移动。輒峄陽檉簖疖網儂號泶。
3.洞内横断面测量:采用断面激光测量仪进行横断面测量。
6.2洞口段施工
计划2007年8月5日先进行路基施工,施工时采用人工配合挖掘机,辅以松动爆破,自上而下开挖,装载机装碴,自卸车配合运输。尧侧閆繭絳闕绚勵蜆贅。
1.洞口边、仰坡施工:先施作截、排水沟,再进行边、仰坡开挖,并按设计要求及时进行喷锚防护,以防围岩风化和雨水渗透引起坍塌或滑坡。识饒鎂錕缢灩筧嚌俨淒。
2.洞门及附属施工
(1)洞门修筑:隧道洞门在进洞施工正常后,尽早安排施工,力争在雨季前完成,以增强洞口稳定。
(2)洞门附属工程:洞门附近的排水,截水设施,应配合洞门施工及早完成,并与路基排水系统连通。
(3)注意事项:
①进洞前必须完善截、排水工程。
②基础必须置于稳固的地基上。
③洞门砼应与洞内相邻的拱墙衬砌施工连成整体。
④洞门端墙的砌筑与回填应两侧同时对称进行,防止对衬砌产生偏压。
⑤隧道进、出口端边、仰坡的开挖,必须边开挖,边按设计图施作防护工程,保证边仰坡的稳定。
6.3明洞施工
1.明洞施工方法:本标段明洞在隧道出口K261+990~K262+005段,长15m,进口为K261+670~K261+685。明洞施工采用自上而下分台阶开挖,弱爆破,边开挖边防护,砼浇筑按先墙后拱法施工,并用浆砌片石及混凝土进行拱背回填。拱顶回填土石必须对称分层夯实,层厚不大于0.3m。凍鈹鋨劳臘锴痫婦胫籴。
2.明洞与暗洞的衔接:隧道明洞开挖、防护施工完成后,首先施作长管棚导向墙(含中隔墙),然后施作Ф108*6MM热扎管棚超前支护,管棚环向间距50cm,接头用长15cm的丝扣(套筒外接头)对口连接。开挖暗洞时,每循环进尺控制在1m~2m以内,同时架立型钢钢架,及时喷砼并紧跟衬砌。恥諤銪灭萦欢煬鞏鹜錦。
3.施工注意事项
①边墙基础挖到设计标高后,核对地基承载力是否与设计要求相符,基础必须置于稳固的地基上。
②防水层施工时,必须清除干净拱背的灰尘污垢和积水,且应伸入隧道衬砌0.5m。
③作隔水层的粘土要严格选料,隔水层应与边仰坡搭接良好,封闭严密。
④明洞顶部设置的截水和排水设施应配合明洞施工,明洞排水盲沟要保持畅通、尽早完成。
6.4洞身开挖
IV、V级软岩开挖
1、工艺原理:采用“大洞小做,以小代大”的方法,将大洞室分为若干个小洞室,利用小洞室岩层松动范围的有利条件,构成稳固的初期支护。步步为营,以小洞室为基础发展为较大的洞室,进一步形成大跨结构。鯊腎鑰诎褳鉀沩懼統庫。
2、断面参数的确定
(1)中导坑的断面选择条件
①满足模筑混凝土及预埋件的最小空间要求,中导洞中线偏离中隔墙中线约1m左右。
②满足中导洞出渣平行作业所需的最小空间。
③尽可能保持圆拱形断面。
④尽可能减少非开挖空间(中隔墙右侧及顶部)的占用。
省界隧道中导洞断面布置如图4-14a所示,高5.4m,宽4.8m。
(2)侧壁导洞的断面选择条件
①竖向高度满足边墙模筑混凝土及钢筋预留长度的最小空间要求。
②横向宽度应能满足边墙模筑混凝土及掌子面开挖运输的最小空间要求。
③结构轮廓尽可能圆顺,高宽比不宜大于2。
侧壁导洞断面布置如图4-14b所示,高5.34m,宽4.1m。
3、初期支护:V级:φ25中空锚杆,长度350cm,间距60×120cm, φ6.5单层网片15×15cm,C20喷射混凝土厚26cm,I20b型钢间距0.6cm。Ⅳ级围岩:Φ25中空锚杆,长度300cm,间距100×120cm,单层网片25×25cm,C20喷射混凝土厚15及22cm,I16型钢间距100cm;。硕癘鄴颃诌攆檸攜驤蔹。
4、出渣:出渣采用装载机、挖掘机与自卸汽车配合使用。
III级硬岩开挖
1、工艺原理
在围岩石质较好的情况下,为充分发挥围岩的自承能力,采用大中型机械分部开挖的方法来提高劳动效率,加快施工进度。阌擻輳嬪諫迁择楨秘騖。
2、断面参数的确定
⑴隧洞拱部断面高度的选择以中隔墙顶的高度为基准线,以减轻在另一隧洞拱部断面开挖时爆破施工对于已浇筑成型的中隔墙结构的振动。氬嚕躑竄贸恳彈瀘颔澩。
⑵隔墙一侧非开挖空间的距离要尽可能小,一般不应大于30cm,
3、初期支护:III级围岩:Φ25中空锚杆,长度300cm,间距100×120cm,单层网片25×25cm。釷鹆資贏車贖孙滅獅赘。
4、出渣:本隧道较短,出碴全部采用无轨运输,ZLC-50型装载机或挖掘机装碴,自卸汽车配合运碴,组成出碴运输作业线,且隧道弃碴全部为路基填方利用。 怂阐譜鯪迳導嘯畫長凉。
6.5复合衬砌施工
复合衬砌是以新奥法为基础的一种新型支护结构,它的关键是把支护结构分期构筑,从而以最少的材料达到最好的效果。复合衬砌是以喷锚支护作为初期支护,以模筑混凝土作为二次衬砌的一种组合结构。本隧道复合衬砌形式为RL-V、NL-V、RL-IV、NL-V、NL-III级复合衬砌用于进出口浅埋地段,初期支护采用WTD25中空注浆加固锚杆,C20喷射混凝土,Φ8钢筋网以及工字钢拱架等与围岩共同组成支护体系。二次衬砌采用C25钢筋混凝土结构,并应紧跟开挖面。二次衬砌采用钢筋混凝土结构,此外应注意,当地基承载力小于200Kpa时,必须设置C25钢筋混凝土仰拱。谚辞調担鈧谄动禪泻類。
1、喷锚支护
⑴喷锚支护的作用:隧道开挖形成新的空洞后,破坏了岩体原有的相对平衡状态,使隧道周围部分岩体应力重新分布,引起围岩的变形、破坏和坍塌。为了及时有效地控制围岩变形,防止坍塌,必须采取工程措施进行支护。采用新奥法施工,在开挖爆破后,紧接着在隧道岩壁上喷上一层薄薄的混凝土,同时在洞壁上钻孔、插入锚杆或敷设钢筋网、钢架等,以控制围岩的变形和坍塌,增加围岩的自承力;或把可能坍塌的岩块支撑住,使其不落入洞内,这种支护通称“喷锚支护”,亦称“初期支护”。在初期支护基本稳定后,再施作模筑混凝土,即二次支护或永久支护。复合衬砌比传统的模筑混凝土衬砌施作及时、可靠、经济,喷锚支护可以适应多种围岩条件. 嘰觐詿缧铴嗫偽純铪锩。
⑵初期支护结构的基本要求
①支护必须与周围围岩体大面积地牢固接触,即保证支护—围岩作为一个统一的支护体系而共同工作。支护的接触状态不好,不仅改变了荷载的分布图形,也改变了两者之间共同作用的性质。熒绐譏钲鏌觶鷹緇機库。
初期支护如采用格栅或型钢刚架,它们与围岩的接触状态属于点接触且是任意的。在这种接触状态下,只能传递径向应力,围岩压力极不均匀。喷锚施工注意事项:鶼渍螻偉阅劍鲰腎邏蘞。
a、支护与围岩间填塞密实。
b、对于软弱围岩采用钢架作为支护构件时,钢架必须有足够的强度和刚度,以控制围岩变形速度,钢架和围岩之间必须用纵向钢筋连接。钢架与围岩应尽量靠近,但应留2~3cm间隙做混凝土保护层。当钢架和围岩之间的间隙过大时应设垫块、钢楔或混凝土楔块顶紧,其点数单侧不得少于8个。纣忧蔣氳頑莶驅藥悯骛。
对于面接触,地质条件较好时可与围岩全面牢固地接触,地质较差时与周围是松散的面接触。如地质条件较好,喷射混凝土不仅能传递径向应力而且还能传递切向应力,使接触点分布比较均匀,改善结构的受力状态,支护效果较好。颖刍莖蛺饽亿顿裊赔泷。
②预留围岩及初期支护结构产生有限的变形,以充分发挥围岩的承载作用而减小支护结构的受力,为此要求对支护结构的刚度、构造按不同的围岩采取不同的参数。濫驂膽閉驟羥闈詔寢賻。
喷锚支护属柔性支护,能产生一定的变形,比刚性支护厚度大为减小,是支护结构与围岩的应力重新调整,使得接触应力变得均匀,而支护结构中的弯矩很小,基本上是受压的。銚銻縵哜鳗鸿锓謎諏涼。
③初期支护应根据围岩变形情况及时施作,如支护施作过晚,会使周围围岩暴露时间过长产生塑性变形而破坏。
隧道开挖后,对于围岩较差的地段,及时、尽快的加以支护是很重要的。因为在这种情况下,如不及时支护,几厘米的径向位移就会造成岩体的有害松弛,造成塌方。挤貼綬电麥结鈺贖哓类。
④新奥法用喷锚支护必须对围岩的变形进行监控量测,及时进行调整和修改支护参数和施工方法,以适应不断变化的围岩状态。赔荊紳谘侖驟辽輩
展开阅读全文
