3施工现场平面布置和临时设施、临时道路布置.doc

第七章、 施工现场平面布置和临时设施、临时道路布置
第一节、施工平面布置的原则与总说明
1、施工平面布置的原则：施工现场总平面布置包括临时设施、施工道路、水、电管线、水平运输、垂直运输布置等。
2、现场生产区考虑各专业工种都有相对独立的生产区域；施工机械设备的布置应室外工程根据建筑物施工情况及时创造条件穿插施工。考虑到其有效范围覆盖到整个施工区域；尽量减少运输距离；现场还应在生产加工区和建筑主体区靠近现场施工道路部位，设置材料堆场。
3、施工现场布置各部分说明：
（1）、现场道路：根据现场勘察，临时道路尽量做到与现场永久性道路与场地相接合，其余空余场地均采用坚硬的素砼硬化地坪。
（2）、工地出入口：设入口在现场东面。
（3）、临时供电：现场主供电网采用电缆线路接入现场临时总配电间，建筑物室内和现场接驳用电采用橡皮绝缘电缆。采用分路控制、分别管理、三级控制二级保护的原则布置。
（4）施工供水：考虑到消防、施工生产用水及养护用水，上水主管管径为D100镀锌钢管，支管为D50和D25镀锌钢管，埋地敷设。给水埋地敷设时埋地深度不小于30cm；
（5）施工场地：工地临时道路与建筑物间所有场地、临时生活区内、其它材料加工场或堆场均采用砼硬化地坪。同时硬化地坪每天派专人洒水和打扫卫生，杜绝尘土飞扬现象；
（6）排水系统：进场构筑施工道路时，即同时将临时排水系统一并施工到位，本工程排水系统主要采用预埋地下道排水的办法，现场道路侧设排水管，建筑物四周设排水明沟；砼、砂浆搅拌机处设沉淀池。
（7） 临时围墙：采用工地现砌临时围墙。

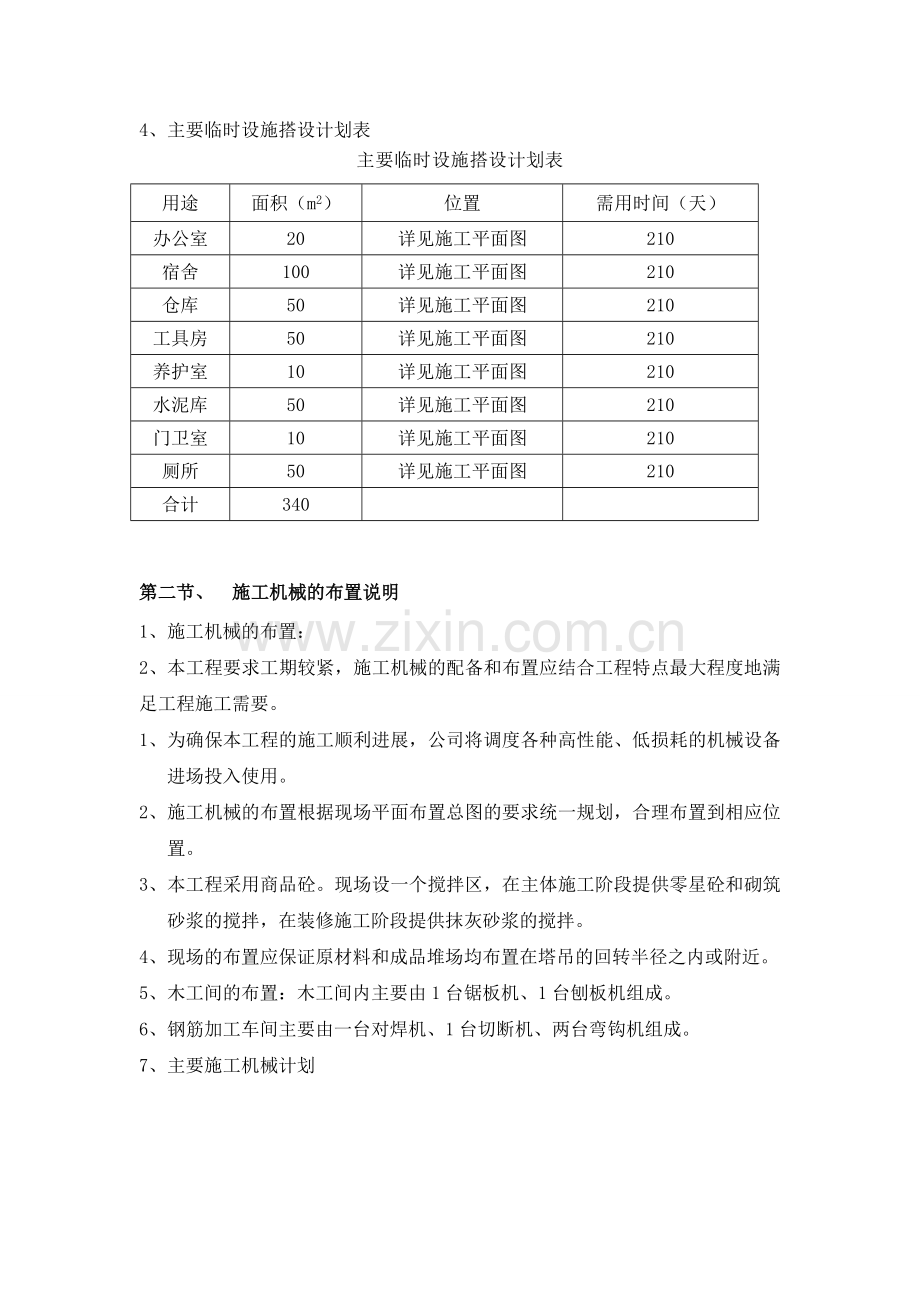

4、主要临时设施搭设计划表
主要临时设施搭设计划表
用途
面积（m2）
位置
需用时间（天）
办公室
20
详见施工平面图
210
宿舍
100
详见施工平面图
210
仓库
50
详见施工平面图
210
工具房
50
详见施工平面图
210
养护室
10
详见施工平面图
210
水泥库
50
详见施工平面图
210
门卫室
10
详见施工平面图
210
厕所
50
详见施工平面图
210
合计
340

第二节、 施工机械的布置说明
1、 施工机械的布置：
2、本工程要求工期较紧，施工机械的配备和布置应结合工程特点最大程度地满足工程施工需要。
1、 为确保本工程的施工顺利进展，公司将调度各种高性能、低损耗的机械设备进场投入使用。
2、 施工机械的布置根据现场平面布置总图的要求统一规划，合理布置到相应位置。
3、 本工程采用商品砼。现场设一个搅拌区，在主体施工阶段提供零星砼和砌筑砂浆的搅拌，在装修施工阶段提供抹灰砂浆的搅拌。
4、 现场的布置应保证原材料和成品堆场均布置在塔吊的回转半径之内或附近。
5、 木工间的布置：木工间内主要由1台锯板机、1台刨板机组成。
6、 钢筋加工车间主要由一台对焊机、1台切断机、两台弯钩机组成。
7、 主要施工机械计划

主要机械设备计划表
序号
设备名称
型号及规格
单位
数量
生产厂家
技术状况
设备编号
1
汽车吊

台
1
当地租赁
良好
MC1025
2
挖掘机
DH220LC-7
台
1
斗山机械
良好
MAE2516
3
振动冲击夯
HCD100型
台
4
成都盛誉
良好
2011321
4
混凝土搅拌机
JZC35
台
1
扬州双王
良好
06
5
提升机
HXW300A型
台
1
巩义市恒展建筑机械厂
一般
004689
6
钢筋切断机
GQ50
台
1

良好
GQ-0646
7
钢筋弯曲机
GW40
台
1
建湖华夏
一般
GW-0720
8
钢筋调直机
GT10B
台
1
郑州宇兴
一般
E2-323
9
平刨机
MB504
台
1
河南长葛
良好
00245
10
木工机
MJ103
套
1
南通益民
良好
B4042
11
水准仪
AL-32
台
2
天津欧波
良好
L98013
12
经纬仪
J2-2
台
2
南京
良好
831819
13
电焊机
ZXT-400
台
2
宁波重达实业有限公司
良好
006611058
14
翻斗车
FC-15
台
2
山东莱州
良好
2604
第三节、临时给排水及临时消防设计
1、现场平面临时给水布置：施工供水，考虑到消防、施工生产用水及养护用水，在场地内埋地敷设，埋地深度不小于30cm，接至各施工用水点。
2、临时排污布置：本工程排水系统采用预埋砼管和明沟相结合的办法，沿现场道路侧设排水管，建筑物四周设排水明沟；设沉淀过滤池；
3、临时消防布置：施工现场平面本工程临时消防考虑布置2个消防栓，均匀布置于整个施工场地。另在各施工楼层及室外生产加工区、办公区、外脚手架、楼层等处设置多个消防灭火器材，以满足临时消防要求。
第四节、临时生活区的布置
1、临时生活区的布置：
（1）、临时生活区的布置位置应符合业主的要求，临时生活区布置在工程的工地外西侧。
生活区内配备完善的后勤供应设施。生活区后勤服务应跟上，以满足临时生活需要，尽量保证施工生产的顺利进行。
（2）、生活区内的设施应完善配套，包括给水管道、排污管道和供电线路等均应布置到位，所有管线均采用埋地敷设，在铺筑生活区区内道路时一并将所有管线埋设好，其中排污管道应控制好标高和排水坡度，将所有污水按排水方向和设计坡度排入管网后于化粪池处交汇，再接至临时排污网内，不得任意排放，以防污染周边环境。
（3）、给水系统应考虑生活区内的消防需要，生活区内考虑设一座消防栓，并在水源接入处靠近食堂部位设一座储水水箱，平时作为生活用水储备用，同时在紧急时刻可提供作为消防水箱。
（4）、根据卫生防疫需要，派专人进行生活区内消毒工作。
（5）、生活区的管理应制订切实可行的具体制度，生活区每天安排一人专职进行卫生保洁工作，同时项目部后勤管理部门抽调专人负责生活区的日常管理和巡回检查。同时设有毒有害、无毒无害专用垃圾箱，每天清运。
第五节、施工现场的美化布置措施
1、施工现场临时生活区，临时办公室前、工地进出口处、临时主道路侧附近均布置临时绿化，种值季节性花草，以美化施工现场。同时在工地出入口、临时生活区间的进出口显著位置及生活区住宿楼山墙位置布置黑板报，宣传国家的基本政策、施工技术技巧、安全与卫生常识。
2、及时做好工地内外的卫生工作，及时清理施工垃圾与临时生活垃圾。
