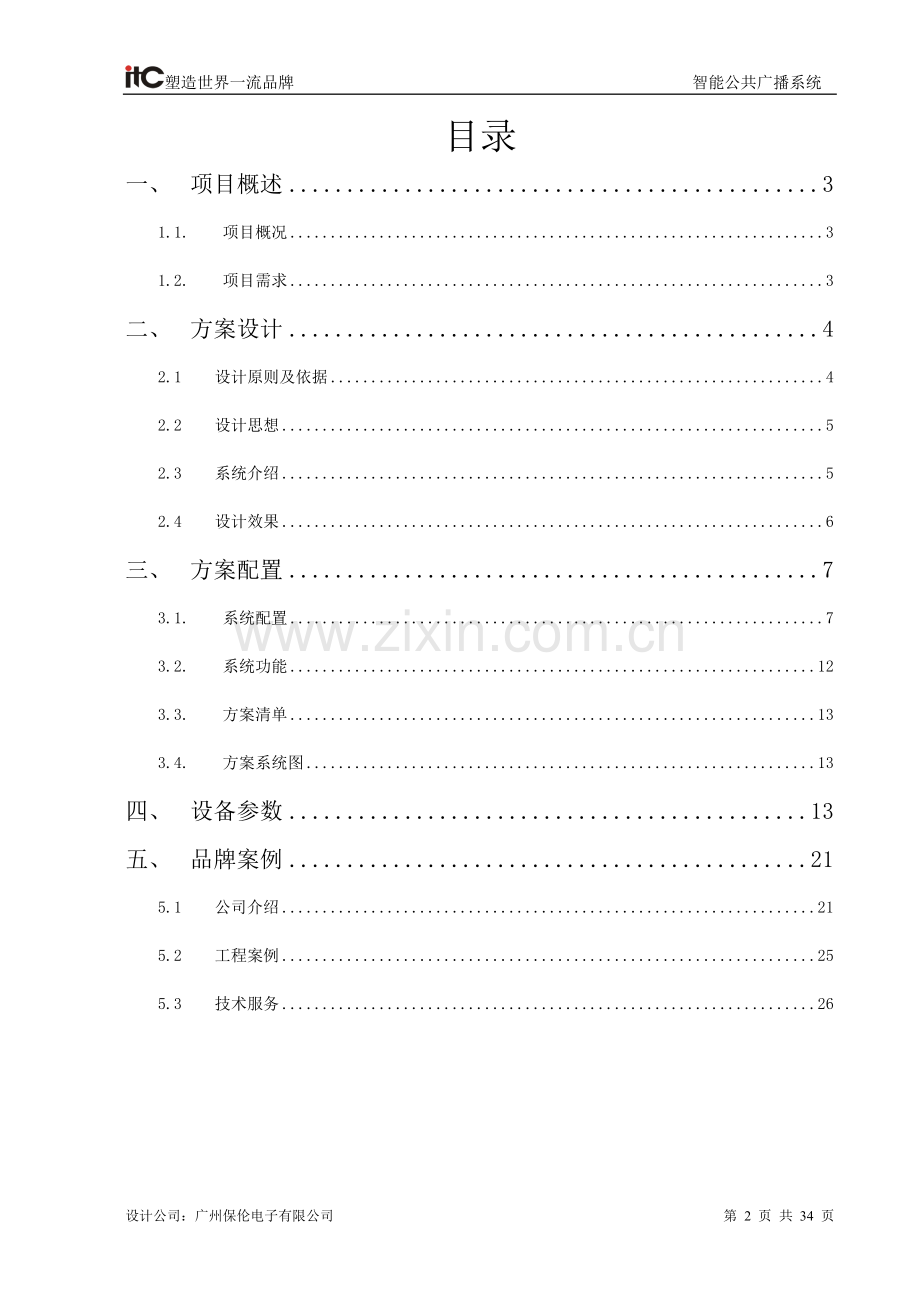

目录
一、 项目概述 3
1.1. 项目概况 3
1.2. 项目需求 3
二、 方案设计 4
2.1 设计原则及依据 4
2.2 设计思想 5
2.3 系统介绍 5
2.4 设计效果 6
三、 方案配置 7
3.1. 系统配置 7
3.2. 系统功能 12
3.3. 方案清单 13
3.4. 方案系统图 13
四、 设备参数 13
五、 品牌案例 21
5.1 公司介绍 21
5.2 工程案例 25
5.3 技术服务 26

一、 项目概述
1.1项目概况
本次为东莞生态园设计一套公共广播系统。为了提高大楼的公共环境、打造轻松氛围，满足现代化大楼多样化使用需求，现拟在大楼的的公共走道、电梯厅、停车场等公共区域设计安装背景音乐广播系统，背景音乐广播系统设计满足大楼日常背景音乐播放和语音广播、信息传播、广播通知、消防紧急广播等。

1.2项目需求
东莞生态园背景音乐系统属于业务性广播，针对大楼对广播系统使用需求，设计大楼广播系统进行控制和广播设计中，要考虑到公共广播和紧急广播及呼叫广播三个部分。公共广播和紧急广播在设计上是独立两系统，但在使用上要实现有机结合，最大限度的减少工程造价，又能充分体现系统的先进功能；系统设计要求以实用性、先进性、经济性、稳定性、可扩展性为设计原则，结合大楼对系统的使用需求，通过科学合理的设计，满足大楼背景音乐的需求；背景音系统要求具备有以下几大使用功能：
除此外广播系统要求达到如下功能：
1、整个大楼广播按照模拟广播系统方式进行设置；广播系统按照室内和室外划分多个广播回路（分区）。每个区域可独立控制，也可进行全区域广播（播放背景音乐+语音通知）；
2、 可编程无人值守自动广播：将每天不同时段需要播放的音乐和区域通过系统编程，事先设定好播放的程序，即可实现全天侯自动播放，无需专人值守，完全做到全自动化控制；预编程序以一周作为循环。
3、 提供火灾事件的报警联动广播；当发生紧急事故（如火灾），可根据程序指令自动切换到紧急广播工作状态；消防紧急信号接通时，设备能自动进行语音播放提示，及时提供消防信息。
4、 主控配置CD播放器和收音机，可播放定制节目和新闻广播。
5、不同功能区可同时播放不同的节目，这些节目既可根据预设的程度自动播放，又可随时进行人工干预，每个功能区可进行单独扩声广播，同时控制室可直接对某一功能区强行插入讲话。未寻呼到的区域仍正常播放背景音乐或停止播放，相互之间不干扰。

二、 方案设计
2.1设计原则及依据
从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。根据规范要求，紧急广播的控制具有最高优先权，并采用智能的联动和自动火灾报警广播方案。设有音量调节器的扬声器，平时在接收日常广播时可以调节音量或关闭，紧急广播时扬声器不受音量调节器控制，都将处于紧急广播状态。
设计原则：
1. 实用性：系统设备立足于用户对整个系统的具体需求，最大限度地发挥投资的效益；
2. 先进性：系统的结构和功能应具有先进性和成熟性，避免了因技术陈旧造成整个系统性能不高而过早被淘汰；
3. 可靠性：保证系统运行的稳定性和安全性。保证重要信息不致破坏和丢失；
4. 开放性：系统应具有良好的开放性，并提供标准接口，可以根据用户需求对系统进行扩展和升级；
5. 兼容性：系统设备的选择要以先进性和成熟性为基础，同时考虑兼容性，避免因兼容性造成系统难以升级和扩展；
6. 标准化：进行设备选择时，应符合国际、国内标准设计，避免因新技术不支持而造成设备淘汰。
设计依据：
本系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行：
1.《公共广播系统工程技术规范》GB50526-2010
2.《火灾自动报警系统设计规范》 （GB 50116—2013）
3.《智能建筑设计标准》 （GB/T 50314—2006）
4.《城市住宅建筑综合布线系统工程设计规范》（CECS 119—2000）
5.《民用建筑电气设计规范》 （JGJ 16—2008）
6.《高层民用建筑设计防火规范（2005版）》 （GB 50045—95）
7.《火灾自动报警系统施工及验收规范》 （GB 50166—2007）
8.《智能建筑工程质量验收规范》 （GB 50339—2013）
9.《综合布线系统工程验收规范》 （GB 50312—2007）
客户技术要求和相关建筑平面图（客户提供），根据此规格书及最新版的有关标准对公共广播系统进行设计、施工和验收。
2.2设计思想
综合大楼对公共广播系统的使用需求，结合相关设计标准《公共广播系统工程技术规范》GB50526-2010和建设图纸进行设计；广播系统选择以实用性、先进性、可靠性、开放性、兼容性、经济性、稳定性、标准化为原则。
本次公共广播系统设备考虑背景音乐广播和紧急消防广播两部分，公共广播系统设计主要满足大楼的背景音乐播放、信息广播、广播通知、紧急广播等使用需求。为满足项目的需求，广播系统走向智能化管理,同时系统具有可扩展性，扩展方便。
大楼公共广播系统设计分为主控设备和前端设备两部分，主控设备安装于广播机房控制室，主要由主机设备、音源设备、消防紧急联动设备、广播呼叫设备、功放设备、周边设备等组成；前端主要安装扬声器和音量控制器，根据现场装修情况，安装不同款式的扬声器；根据需要控制的喇叭总功率选择不同功率的音量控制器。广播分区按用户需求、功能需求、楼层等进行分区设计。
2.3系统介绍
整个系统采用集中控制管理方式，系统采用了高智能化的智能控制中心主机作为系统的核心设备，智能控制中心主机内置有信号分区矩阵，电源管理，4主1备共5套程序，每套程序可编写200步自动程序，同时内置MP3播放器，采用高达4G内存SD卡存储MP3音频。系统可实现16分区控制功能，通过智能控制中心可实现实时手动播放MP3，手动分区控制，手动电源管理、CD机、收音机音源设备控制等功能。主机具有外接远程寻呼话筒功能，最多可同时支持16台远程寻呼话筒工作。同时具有7天24小时自动控制功能。广播系统周边设备配置有CD播放器、数字调谐器、电源时序器、监听器、消防信号智能接口等设备，CD播放器和数字调试器的配置，给系统带来了更多的音频信号，提供系统的使用能力。电源时序器作用于对设备的电源自动管理。实现对广播设备的定时开机和定时关机。监听器作用于对前端喇叭播放的音量和内容进行实时监听，通过监听器使工作更方便。背景音乐广播系统通过配置有广播寻呼话筒，通过话筒，实现对一个或多个分区回路的进行广播讲话或广播通知等功能；
高智能化控制广播系统还具有自动火灾消防报警广播。系统与消防联动起来在紧急情况下可自动开启整个系统的电源，实现自动报警，系统设置紧急广播播放功能，结合消防分区和功能分区进行广播区域划分、控制以及和音源设置，紧急广播控制应具有与区域相对应的火灾报警联动控制端口，与火灾报警设备的区域报警输出联动，一旦发生火灾，即可受控于消防联动信号，不论系统处于任何状态，无论区域内终端处于任何状态(可调节音量、开启或关断)火灾时，不仅本区能强制切入消防紧急广播信号，根据预选设定都可马上进入全区报警或N+1～N+4邻层报警，相邻区域（或上下两层）自动识别并切入消防紧急广播信号。自动放送预先录制的紧急疏散广播，或通过话筒广播现场疏散指令，保障商场内人员及财产安全。
智能广播系统特点：
1. 符合国际公共广播行业标准，产品经过了3C认证；
2. 将计算机工业领域的标准控制协议引入到广播系统中，通过对RS-422控制协议的综合使用，以达到自动控制音源与分区的功能；
3. 所有系统设备均采用铝制面板，可安装在19英寸标准机柜上，便于摆放及设备维护；
4. 控制主机内置了电脑微处理芯片，用户可以对设备的控制进行预编程以便系统能够在无人值守的情况下自动执行；
5. 控制主机内置可编程控制的MP3播放器和可编程控制的音频切换矩阵；
6. 系统编程可以预设晴天、雨天运行模式；
7. 具有掉电记忆功能，重新上电自动回复运行，不丢失任何系统数据；
8. 系统在停止供电状态下，遇到紧急状况启动速度少于10秒钟；
9. 系统根据使用需求可进行多种多样的组合；
10. 系统设备安装、连线简单，只需采用音频线把设备连接起来；
11. 系统具有自动修复功能，支持线路的“热插拔”
2.4设计效果
综合大楼对公共广播系统的使用需求，结合相关设计标准（中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-2013））和建设图纸进行设计；广播系统选择以实用性、先进性、可靠性、开放性、兼容性、标准化为原则；本次大楼广播系统设计主要满足背景音乐广播和消防广播两部分，主要可以实现以下效果：
背景音乐广播：
1. 背景音乐播放：根据大楼安排和管理的需要，系统可预排一天和一周播放表，可设置不同分区定时播放不同或相同背景音乐；可手自动控制系统各分区开关和手动控制系统各分区音量大小。
2. 信息传播：利用背景音乐广播，传播当地的出行信息、人文地理信息、天气预报、新闻信息等；
3. 服务信息播放：利用公共广播系统，介绍大楼的功能分区等方便来访人员了解；
4. 服务台信息播放：服务台利用本地广播话筒或远程寻呼站，进行广播通知、信息播报、找人等；
消防紧急广播：
1. 紧急广播：紧急事故发生时，能及时播放紧急广播信息，同时公共广播系统的其它功能（如背景音乐、一般广播等）将被暂停，起到快速疏散人群，引导人员疏散方向的作用；直到紧急广播状态解除，才能自动或手动恢复正常广播功能。
三、 方案配置
3.1系统配置
公共广播设计按大楼的楼层划分广播分区，每个分区设计一台独立功放，确保每个区域可以独立的播放节目和独立广播讲话；公共广播系统采用高智能化控制广播系统，高智能化控制广播系统是一套支持16个信号分区的公共广播系统。系统由智能控制中心、音源、消防联动设备、功放等组成，解决了公共广播的背景音乐播放、本地/远程广播、电话广播、消防应急广播、定时播放音乐等使用功能。系统由智能控制中心主机作为系统的管理主机，智能控制中心主机内置有8进16出信号分区矩阵、4路定时电源管理、每天200步自动程序，同时内置MP3播放器，采用高达4G内存SD卡存储MP3音频。系统可实现16分区独立控制功能，通过智能控制中心可实现手/自动分区广播、定时广播、实时广播、寻呼广播、电话广播、无线遥控播放广播、手/自动电源管理，可外控电源时序器、CD播放机、收音机、MP3播放器等设备功能。系统最多支持16台远程寻呼站工作，远程寻呼站可以远程寻呼讲话，同时远程对16个信号分区背景音乐输出的控制管理。同时高智能化控制广播系统具有火灾应急广播的功能，简单的系统设备配置，全面的使用功能，满足大楼日常的背景音乐播放、自动节目播放、远程寻呼、本地寻呼、远程控制、火灾应急广播的使用。
3.2.1 广播中心配置
广播中心设置于大楼项目的控制室，大楼项目广播系统广播机房设备主要由系统主机、音源设备、远程寻呼话筒、消防联动设备、功放以及周边设备组成：
1. 主控设备由智能控制中心T-6600组成；智能控制中心主要对整个系统进行广播寻呼控制，背景音乐播放控制，支持广播系统音频和控制信号的传输，支持系统定时播放、临时插播、消防紧急广播等系统功能。

2. 音源设备主要有CD播放器T-6227、调谐器T-6228主机内置MP3播放器组成。各种音源通过系统主机的音频输入口或网络接口进入主机，再从主机输出播放到每个分区或所有分区。
T-6227：
T-6228：
3. 话筒设备主要由本地广播话筒和远程控制呼叫站组成,可以进行对各个区域进行广播，广播方式可以采用单个区域或多个区域的广播。在值班室设置远程寻呼站T-218A，远程寻呼站通过一根超五类带屏蔽的网线与消防控制室的十分寻呼器，最远距离可达1000米，最多可扩展连接16台；

4. 周边其他设备主要由监听器T-6220，电源时序器T-6216、机柜等组成，监听器主要是在机房监听功放输出；电源时序器主要给机房主控设备供电。
T-6220：
T-6216：
5. 消防联动设备有消防信号智能接口T-6223(A)，信号发生器或消防智能接口连动消防系统，紧急情况下，停止背景音乐播放，启动紧急广播，可实现全区、邻层等多种报警功能。

6. 强切电源设备有强切电源T-6211(A)，当短路触发信号触发T-6211(A)或主机给控制信号时，T-6211(A)产生24V强切电源输出给到强切音量控制器，把音控强切大音量最大档位。保证在消防报警信号到来的时候，第一时间通知各个区域的人员撤离现场。

7. 系统喇叭需要功放来驱动，系统音频通过前置放大器放大混音处理后输出给纯后级功放，再由功放来驱动喇叭扩音，功放主要采用单通道、者四通道的纯后级功放。另外如果配置纯后级功放需要配置八进八出前置放大器T-6240作为系统音频信号放大作用，或混音功能。

一通道纯后级：
四通道纯后级：
T-6240：
3.2.2分区设计
广播系统设计覆盖大楼项目的公共走道、地下车库、电梯间等区域；广播分区按用户需求、功能需求、楼层、楼栋等进行分区设计，本次广播系统设计共13个广播分区，分区点位如下：
序号
分区
天花喇叭(3w)
壁挂喇叭(3w)
T-104
T-601
1
维护支撑中心1层
10

2
维护支撑中心2层
15

3
维护支撑中心3层
19

4
维护支撑中心4层
17

5
维护支撑中心5层
19

6
维护支撑中心6层
17

7
生产调度用房1层
16

8
生产调度用房2层
23

9
生产调度用房3层
18

10
生产调度用房4层
16

11
生产调度用房5层
16

12
生产调度用房6层
17

13
生产调度用房B1层

4
合计：
203
4

3.2.3扬声器选型
作为广播系统的主体之一，扬声器在广播系统中占了很大的部分，对扬声器的选择就显得十分重要。扬声器的选型与点位原则上应视环境选用不同规格的广播扬声器。在设计扬声器时我们实地考察大楼现场建筑情况，结合大楼使用环境，参考《公共广播系统工程技术规范》所选扬声器系统音质、清晰度、声压级、声场不均匀度等相关指标参数要满足相关行业标准规范；根据公共广播声压设计标准要求背景音乐≥80dB，业务广播系统≥83dB，紧急广播系统≥86dB；本次设计扬声器选用通过计算需要≥86dB以上，满足公共广播和紧急广播使用需求，在出现紧急事故时，能以最大声的效果进行播放，确保每个场所都要听到；广播系统扬声器选用具体如下：
1. 大楼公共走道及电梯前室的前端都有天花装饰，故采用吸顶音箱，功率选配3W规格，吸顶音箱的灵敏度达到92dB以上；
2. 大楼的地下车库常规都没有吊顶装修，故采用壁挂音箱，功率选配3W规格，壁挂音箱的灵敏度达到91dB以上；
3. 大楼的培训室、会议室都有天花装饰，为此在大楼培训室、会议室采用吸顶音箱，功率选配6W, 吸顶音箱的灵敏度达到92dB以上。并且在培训室、会议室安装音量控制器，方便就近控制音量大小，音控的功率根据每个培训室、会议室的喇叭数量选择，功率选配6W/15W/30W。
根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：SPL=LM+10 1g P -20 1g r dB ；音箱实际安装参考广播布点图。
3.2.4传输线路
公共广播传输线路包括三部分，第一部分从功放到前端各个喇叭，线路采用2芯RVV护套线；第二部分强切电源到前端各个音量控制器，线路采用2芯RVV护套线；第三部分控制主机到服务台的远程寻呼站，线路采用屏蔽超五类网线。
1. 有音量控制器的广播线路采用四线制，室内广播线采用RVV4×1.5护套喇叭线，线路采用穿管天花暗藏敷设；
2. 没有音量控制器的广播线路采用二线制，室内广播线采用RVV2×1.5护套喇叭线，线路采用穿管天花暗藏敷设；
3. 远程呼叫站放置前端采用屏蔽超五类网线与主机房连接；
3.2系统功能
大楼的公共广播系统主要用于日常播放业务广播、背景音乐、信息广播等，同时还兼做火灾应急广播。该系统属于以播放背景音乐为主，播放语音广播为辅，同时满足远程寻呼广播等为一体的综合性公共广播系统，公共广播系统应用功能如下：
1. 自动背景音乐播放（背景音乐+资料播放+业务信息投放）
公共广播系统通过主机面板编写程序，可以预先编辑自动运行程序，可以通过不同的程序设计不同的时间点和播放不同的音乐节目，
2. 语音广播(通知+找人+信息投放)
公共广播系统配置有广播播音话筒，工作人员通过播音话筒，实现对一个或多个分区回路的进行广播讲话或广播通知等功能；
3. 大楼紧急广播
公共广播系统配置有远程寻呼站和广播寻呼话筒，通过安装于值班室的寻呼站，实现对一个或多个分区回路的进行广播讲话或广播通知等功能，其中远程寻呼站可安置距离机房1000米内的任意地方，实现远程广播讲话，工作人员不需要到达机房就可进行紧急广播讲话。
4. 多套节目播放
公共广播系统配置有MP3播放器、CD播放器、调谐器，满足商场多套节目播放需求。
5. 分区广播（高达16个分区）
公共广播系统将商场或分多个区域，进行分区域广播，通过主机矩阵切换和控制，可进行不同区域节目独立控制，或多个区域节目控制；
6. 定时节目播放（7天24小时自动循环）
公共广播系统采用软件编程，下载主机自动运行，通过预先编程，可以实现7天24小时自动无人值守运行；如定时播放商场背景音乐；
7. 定时开关机（定时开机和定时关机，任意设置）
公共广播系统采用定时电源管理，通过预先编程，可以实现主机自动控制设备电源关闭和打开；
8. 紧急广播（火灾出现时播放）
公共广播系统与消防广播系统进行联动，共用功放和扬声器等设备，以最大限度的节约资源，系统通过报警信号发生器或消防智能接口可自动接收消防信号，当有火警时广播自动切入紧急信号，系统将自动将录制好的报警音频信号强制输出至大楼内，第一时间内发现险情并疏散人群，抢救财务，避免人员伤亡和财产损失，保障商场内一切安全。同时主机具有发生消防时所接电源自动上电，全部分区自动打开，报警复位，转入正常广播的功能。
3.3方案清单
详见附件“ITC-公共广播系统清单”
3.4方案系统图
详见附件“ITC-公共广播系统图”

四、 设备参数
T-6600控制主机
智能控制中心

该控制器将公共广播系统的功能全部集于一身，同时具有RS-422、RS-485两种通讯端口，强大的编程自动控制功能。可同时控制8组可编程音源16区音频矩阵、电源管理器、消防分区报警接口、电话分区寻呼器、远程呼叫站等诸多智能设备；只要将所需广播内容编入程序，设置自动运行，系统就可以实现定时开关机；自动寻址播放背景音乐；准时播放上、下（课）班铃声等。系统无论在开启或关闭状态下，只要有消防信号输入都能自动强行插入报警广播。智能控制中心集众多广播功能于一身，功能强大，可适应于不同场所的广播要求，是大小工程项目首选控制设备。
产品特点
1.人性化的设计，操作简单方便，系统线路连接完毕后，只需在控制器上操作即可满足日常的广播需求；
2.超强的编程自动控制，内置4套主程序，每天可编多达200步，并设1套特殊备用程序，设有晴天、雨天运行模式；
3.内置强大灵活的音频矩阵，8路输入，16路输出，可手动或自动任意切换；各区可同时播放不同节目，互不干扰；
4.输入信号带独立的音量调节，可适用于不同的音源设备；
5. 内置可编程控制的MP3音源，音质优美；采用SD卡存储，容量可以任意扩充，随机附送读卡器，下载曲目简单方便；
6.外控各种音源设备，实现在规定时间、指定地点（区域），播放对应的节目（音乐）；
7.强大的电源管理，内置6路可编程控制的电源，并可外控电源时序器进行扩充；
8.多模式的消防报警功能，包括全区独立报警、分区独立报警、相邻（1.2.3.4）分区6种报警模式；
9.本地广播寻呼功能，可灵活的实现全区，分区广播寻呼；
10.配合呼叫站可进行远程寻呼广播；通过呼叫站的音频接入口，可将异地广播节目回传到机房进行广播；
11.与电话寻呼器连接则可实现电话远程全区，分区寻呼广播。无论您在何地只需要拿起电话即可进入系统进行广播；
12.内置监听，可对各种输入信号进行选择监听；
13.自创的后备自动控制功能，方便实用，灵活的手动，自动控制，设有多个功能快捷。
技术参数：
型号
T-6600
电源
～200V / 50Hz
功耗
30W
音频输入
LINE 10KΩ 775mV 不平衡
音频输出
1KΩ 0～1.5V 不平衡
频响
20~50KHz
信噪比
90dB
失真度
0.1%
报警输入电平
0V
报警输出电平
0V
电源控制输出电平
0V
监听喇叭功率
0.5W
通信接口
RJ45
通信协议
RS-422、RS-485
通信速度
4800bps
MP3存储介质
SD卡
尺寸
484×350×132mm
重量
6.5kg

T-218寻呼器
远程寻呼站

产品功能
1.专业的远程寻呼话筒，可进行分区或全区广播；
2.安装在主控室、值班室或领导办公室，配合十分区寻呼器使用。

产品特点
1.桌面式设计，黑色氧化铝拉丝面板，精致美观，工艺考究，现代感十足；
2.液晶屏和分区指示灯配合显示每个分区工作状态，16个数字键和功能键，操作简单；
3.带有钟声提示音提醒及音量调节；
4. 1路话筒（MIC）以及独立的音量调节；一路辅助线路输入；一路音频辅助输出，外扩有源音箱；
5.可扩展到16台远程呼叫话筒T-218进行寻呼广播，最大接线距离1Km。
技术参数：
型号
T-218
电源
～220V/50Hz
通讯接口
RJ45
通讯协议
RS-485
功耗
10W
尺寸
216mm×145.7mm×51.5mm
重量
2.4Kg
T-6227 CD播放器
编程控制CD机

产品特点
1.标准机箱尺寸设计，1U高度铝合金面板；
2.微电脑控制，轻触式按键操作；
3.吸入式机芯，防尘效果更好，使用寿命更长；
4.高亮度动态VFD荧光显示，清晰醒目；
5.采用进口数码机芯，系统+ESS解码方案，超强纠错功能；
6.可播放：CD/MP3碟片；
7.设有地址拨码开关，设置本机地址；满足多台设备一起使用时地址确认；
8. 1路音频信号左右声道（L /R）输出；
9.有通讯控制遥控接口（RJ45），能受控于控制主机实现多种自动播放模式，如：播放单曲、播放全部、循环单曲、循环全部、停止播放等；
10.内置宽频高保真监听扬声器，音质丰满、清晰；并设有监听音量调节旋钮，音量可调；
11.内置MP3播放器，可读USB和SD卡；
技术参数
型号
T-6227
电源
~220V / 50Hz
电源功耗
30W
尺寸
484×220×44mm
重量
3.6Kg

T-6228 调谐器
编程控制调谐器

产品特点
1.标准机箱尺寸设计，1U高度铝合金面板；
2.LCD液晶显示屏，清晰醒目，微电脑控制，轻触式按键操作；
3.调频、调幅（FM/AM)二波段接收可选，FM接收频率：76MHz~108MHz，AM； 接收频率：：520KHZ~1708KHz；
4.电台频率自动搜索存储功能，存储电台可达99个，且有断电记忆功能；
5.采用车载专用数字收音模块，一体化收音调谐模块，具有体积小，性能好，抗干扰强等优点；
6.支持红外线遥控器控制；
7. 1路音频信号左右声道（L/R)输出；
8.设有地址拨码开关设置本机地址，满足多台设备一起使用时的地址确认；
9.内置宽频高保真监听扬声器，音质丰满、清晰；并设有监听音量调节旋钮，音量可调；
技术参数
型号
T-6228
电源
~220V/50Hz
电源功耗
10W
尺寸
484mm×209mm×44mm
重量
2.49Kg
T-6223(A)消防智能接口
消防信号智能接口

产品用途
1. 采集消防中心短路信号的接口设备；
2. 适用于需要消防联动报警的广播系统。
产品特点
1. 标准机柜式设计（2U），黑色氧化铝拉丝面板，人性化的抽手，考究的工艺，尽显高档气质；
2. 30路消防报警采集接口，可扩展至300路；
3.由地址码可配制两种报警采集触发方式，常闭触发方式跟常开触发方式；
4. 准确的报警分区LED显示；内置高保真监听喇叭, 监听更直接；
5. 内置数码语音报警播放器，实现更加人性化的分区独立语音报警功能；
6. 采用SD卡存储报警音乐，管理方便，高保真音质，随机配送4G SD存储卡；
7. 具有RJ45通讯接口，可与系统主机通讯数据，内置报警联动接口及邻层报警算法，实现灵活的全区、分区、邻层等多种报警功能；
8. 待机功率小于2W，满足国家环保节能认证的标准。
技术参数
型号
T-6223(A)
电源
～220V/50Hz
电源功耗
15W
通信协议
RS-422
通信接口
RJ45
通信速率
4800bps
尺寸
484×303×88mm
重量
4.20Kg

T-6211(A)强切电源
强切电源

产品用途
1. 接收短路触发信号，并输出直流24V电源强制打开音量控制器的设备；
2. 适用于需要消防联动报警或强制打开音量控制器的广播系统。
产品特点
1. 标准机柜式设计（2U），黑色氧化铝拉丝面板，人性化的抽手，考究的工艺，尽显高档气质；
2. 10路持续直流24V电源输出，最多可扩展至300个分区；
3. 总输出功率最大达220W；每组最大输出功率150W；
4. 警报短路触发时，能实现邻层分区强切电源直流24V输出；
5. 具有RJ45通讯接口，可与系统主机通讯数据，单独控制每路供电输出，连接更方便；
6. 两路全区报警采集；两路报警短路信号输出。
技术参数
型号
T-6211(A)
电源
～220V/50Hz
电源功耗
220W
通信协议
RS-422
通信接口
RJ45
通信速率
4800bps
尺寸
484×303×88mm
重量
6.26Kg
T-6240前置放大器
八进八出前置信号放大器

产品功能
标准机箱设计，2U铝合金面板；人性化的抽手设计，美观实用；1组MIC话筒输入，有自动和手动选择呼叫功能开关。在自动呼叫状态由MIC通道调校音调和音量。具有第一优先。在手动呼叫状态可由各自通道自由选择。优先权大于EMC，当强插信号中断时，自动恢复各路对应输入；2组紧急输入具有第二优先，当有紧急信号输入时便自动切入播放紧急音频信号，当紧急信号中断时，自动恢复各路对应输入。
产品特点
1.八路line输入，独立控制,
2.话筒/lien具有独立高/低音调节,
3. 2路EMC输入，可以切换八路line信号,
4.MIC输入可切断EMC输入信号,
5.八路非平衡输出。
技术参数
机型
T-6240
输入
MIC: 5mV/600Ω, 非平衡输入
CH1-CH8: 350mV/10KΩ, 非平衡输入
EMC: 775mV/10KΩ, 非平衡输入
输出
1V, 600Ω
频率响应
线路/EMC频响：20Hz-20KHz (±2dB)
话筒频响：50Hz-16KHz (±2dB)
信噪比
MIC: 66dB, LINE: 80dB
失真度
0.01%
串音
MIC: 80dB, LINE: 85dB
默音功能
MIC对EMC1-2有默音作用；EMC对CH1-CH8
有自动默音作用
控制功能
LINE, MIC 独立音量调节, 高低音调调节，话筒
切换选择，电源开关
指示灯
电源指示灯，通道选择指示灯
电源电压范围
~220V/60Hz or ~230V/50Hz
整机功耗
35W
重量
4.6Kg
尺寸
484x335x88mm
T-6220监听器
数显二十路监听器

产品用途
1. 可按照分区监听节目播放状态的设备；
2. 用于需要对节目的播放进程进行实时监听的广播系统。
产品特点
1. 标准机柜式设计(2U)，黑色氧化铝拉丝面板，人性化的抽手，考究的工艺，尽显高档气质；
2. 20路线路输入，监听20台功率放大器或20个功率分区，可任意选通所监听的分区声音；
3. 内置宽频带高保真扬声器，音质丰满，清晰；
4. 5单位LED电平显示监听功放的信号输出；并有高清晰显示数码管，显示监听分区状态；
5. 具有监听分区选择按键和监听音量调节按键。
技术参数:
型号
T-6220
电源
～220V/50Hz
电源功耗
20W
尺寸
484×303×88mm
重量
4.80Kg
T-6216电源时序器
十六位电源时序器

产品用途
为广播系统其它设备提供电源供电，并可结合系统主机进行电源上、断电管理的设备。
产品特点
1. 标准机柜式设计（2U），黑色氧化铝拉丝面板，人性化的抽手，考究的工艺，尽显高档气质；
2. 16路电源输出，每路输出AC220V(10A)， 电源插口总容量达 6KVA；
3. 设有电子锁开关，可手动控制16个电源上断电；也可与定时器、智能控制器相连接，实现自动控制；
4. 16路电源插座依次间隔1秒打开；
5. 有1路24V消防信号输入接口；1路消防短路报警触发信号输出。
技术参数:
 型号
T-6216
 电源
 ～220V/50Hz
 电源功耗
 50W
 尺寸
 484×303×88mm
 重量
5.78Kg

T-1S60功放
一通道纯后级广播功放
T-1S120功放
一通道纯后级广播功放
T-1S240功放
一通道纯后级广播功放

产品用途
1. 单通道小功率的纯后级功率放大器；
2. 为广播系统提供给区域功率放大，适用于小区域范围的广播扩声。
产品特点
1. 标准机柜式设计（2U），人性化的设计，考究的工艺，尽显高档气质；
2. 1通道LINE不平衡TRS输入，1通道LINE不平衡TRS级联输出；
3. 1通道LINE平衡×LR输入，1通道LINE平衡×LR级联输出；
4. 面板带音量调节旋钮,后板有浮“地”开关，当多台设备连接时断开该开关时，有效消除多台设备信号“地”线相连接造成的“地”线回路噪声；
5. 产品具有短路、过载、过热自动保护功能；
6. 2种功率输出方式：定压输出100V、70V和定阻输出4～16Ω。
技术参数
型号
T-1S60
T-1S120
T-1S240
额定输出功率
60W
120W
240W
扬声器输出
70V，100V & 4～16Ω
输入灵敏度 & 输入阻抗
±385mV/10KΩ， 平衡 ×LR/ 775mV/10KΩ，不平衡TRS输入端子
输出灵敏度 & 输出源阻抗
±385mV/10KΩ，平衡 ×LR/ 775mV/10KΩ，不平衡TRS输出端子
过载源电动势
＞15dB
频率响应
50～16KHz(+1dB, -3dB)
信噪比
>90dB
总谐波失真
1KHz时0.5%, 1/3 输出功率
“地”线悬浮开关
信号“地”线可选接机箱或是悬浮
散热
由前往后强制风冷，散热器温度55度时启动内置风扇
保护
过热, 过载&短路
电源
～220V/50Hz
电源功耗
100W
200W
400W
重量
484×303×88mm
484×358×88mm
尺寸
6.7Kg
9.12Kg
11.00Kg
材质
黑色铝面板，SPCC冷轧板材质机箱

四通道纯后级广播功放 T-4S60/T-4S120/T-4S240

产品用途
■ 四个独立通道的小功率纯后级功率放大器；
■ 为广播系统提供区域功率放大，适用于有多台小功率纯后级功放需求的广播系统。

产品特点
■ 标准机柜式设计（2U和3U），人性化的设计，考究的工艺，尽显高档气质；
■ 4通道不平衡TRS端子输入；
■ 面板带控制旋钮分别控制4个通道音量；
■ 产品具有良好的短路、过载、过热自我保护；
■ 每个通道均有2种功率输出方式：定压输出100V、70V和定阻输出4～16Ω。

技术参数：
型号
T-4S60
T-4S120
T-4S240
额定输出功率
4×60W
4×120W
4×240W
扬声器输出
70V, 100V & 4～16Ω
输入灵敏度 & 输入阻抗
775mV/10KΩ,不平衡TRS输入端子
过载源电动势
＞15dB
频率响应
50～16KHz(+1dB, -3dB)
信噪比
＞90dB
总谐波失真
1KHz时0.5%, 1/3 输出功率
通道串音衰减
＜50dB
散热
由前往后强制风冷，散热器温度55度时启动内置风扇
保护
过热, 过载&短路
电源
～220V/50Hz
电源功耗
400W
720W
1500W
重量
17.62kg
21.86Kg
30Kg
尺寸
484×448×88mm
484×490×132mm
材质
黑色铝面板，SPCC冷轧板材质机箱
一体化优质天花喇叭(定压） T-104 T-105 T-106
材料：铁质外壳+铁质网罩

型号
T-104
T-105
T-106
额定功率（100V）
1.5W, 3W, 6W
1.5W, 3W, 6W
3W, 6W, 9W
额定功率（70V）
0.75W, 1.5W, 3W
0.75W,
