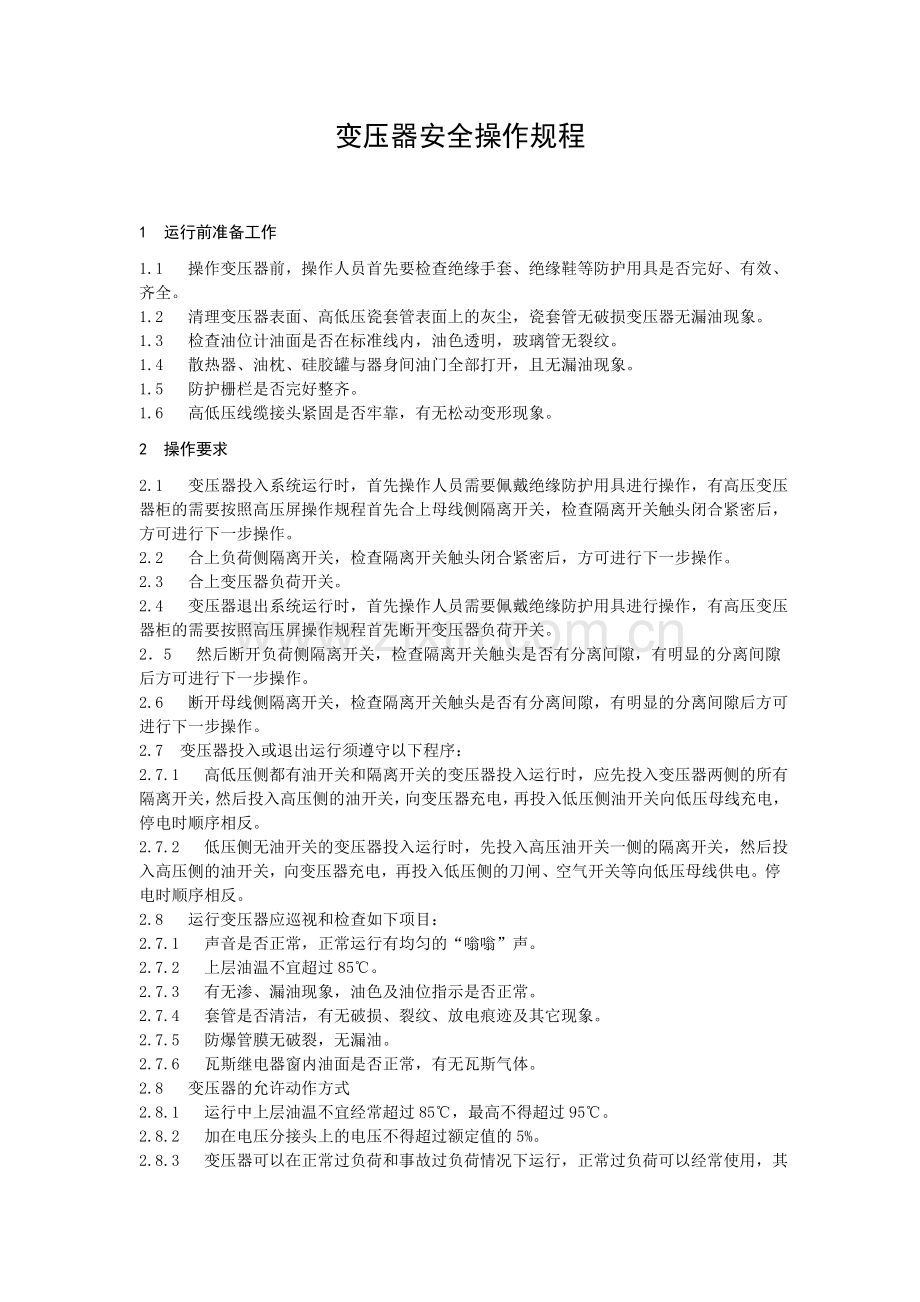

变压器安全操作规程1 运行前准备工作1.1 操作变压器前，操作人员首先要检查绝缘手套、绝缘鞋等防护用具是否完好、有效、齐全。1.2 清理变压器表面、高低压瓷套管表面上的灰尘，瓷套管无破损变压器无漏油现象。1.3 检查油位计油面是否在标准线内，油色透明，玻璃管无裂纹。1.4 散热器、油枕、硅胶罐与器身间油门全部打开，且无漏油现象。1.5 防护栅栏是否完好整齐。1.6 高低压线缆接头紧固是否牢靠，有无松动变形现象。2 操作要求2.1 变压器投入系统运行时，首先操作人员需要佩戴绝缘防护用具进行操作，有高压变压器柜的需要按照高压屏操作规程首先合上母线侧隔离开关，检查隔离开关触头闭合紧密后，方可进行下一步操作。2.2 合上负荷侧隔离开关，检查隔离开关触头闭合紧密后，方可进行下一步操作。2.3 合上变压器负荷开关。2.4 变压器退出系统运行时，首先操作人员需要佩戴绝缘防护用具进行操作，有高压变压器柜的需要按照高压屏操作规程首先断开变压器负荷开关。25 然后断开负荷侧隔离开关，检查隔离开关触头是否有分离间隙，有明显的分离间隙后方可进行下一步操作。2.6 断开母线侧隔离开关，检查隔离开关触头是否有分离间隙，有明显的分离间隙后方可进行下一步操作。2.7 变压器投入或退出运行须遵守以下程序：2.7.1 高低压侧都有油开关和隔离开关的变压器投入运行时，应先投入变压器两侧的所有隔离开关，然后投入高压侧的油开关，向变压器充电，再投入低压侧油开关向低压母线充电，停电时顺序相反。2.7.2 低压侧无油开关的变压器投入运行时，先投入高压油开关一侧的隔离开关，然后投入高压侧的油开关，向变压器充电，再投入低压侧的刀闸、空气开关等向低压母线供电。停电时顺序相反。2.8 运行变压器应巡视和检查如下项目：2.7.1 声音是否正常，正常运行有均匀的“嗡嗡”声。2.7.2 上层油温不宜超过85。2.7.3 有无渗、漏油现象，油色及油位指示是否正常。2.7.4 套管是否清洁，有无破损、裂纹、放电痕迹及其它现象。2.7.5 防爆管膜无破裂，无漏油。2.7.6 瓦斯继电器窗内油面是否正常，有无瓦斯气体。2.8 变压器的允许动作方式2.8.1 运行中上层油温不宜经常超过85，最高不得超过95。2.8.2 加在电压分接头上的电压不得超过额定值的5%。2.8.3 变压器可以在正常过负荷和事故过负荷情况下运行，正常过负荷可以经常使用，其允许值根据变压器的负荷曲线、冷却介质的温度以及过负荷前变压器所带的负荷，由单位主管技术人员确定。在事故情况下，许可过负荷30%运行两小时，但上层油温不得超过85。2.9 变压器可以并列运行，但必须满足下列条件：2.9.1 线圈接线组别相同。2.9.2 电压比相等，误差不超过0.5%。2.9.3 短路电压相等，误差不超出10%。2.9.4 变压器容量比不大于3:1。2.9.5 相序相同。3 注意事项3.1 新投入系统运行的变压器或者维修后投入运行的变压器，需增加巡查次数。3.2 日常巡查内容主要是查看变压器的油温、瓷套管是否裂缝放电、高低压接线端子接触是否良好、有风冷设备的还需要查看风冷装置运行是否正常。3.3 高供低计配电室，没有高压变压器柜的使用令壳控制变压器高压端的。首先要切断低压进线配电屏上的负荷开关，佩戴合格的绝缘靴、绝缘手套，使用合格的令克棒，室内一般先拉开中相,然后依次拉开两个边相。送电时顺序相反。室外操作时，先拉中相,再拉背风的边相,最后拉迎风的边相。合的时候：先合迎风的边相,再合背风的边相,最后合中相。3.4 高负荷运行期需要适当增加夜间巡查。4 异常情况处理 4.1 变压器在运行中，发现下列异常现象后，立即报告领导，并对故障变压器应加强监视和增加巡查次数。4.1.1 噪音比平常大，响声音调异常。4.1.2 上层油温超过85。4.1.3 外壳漏油、油面变化、油位下降。4.1.4 垫圈、垫片向外凸出。4.2 变压器如有下列情况时，应立即联系停电处理。4.2.1 变压器内部响声很大，有放电声。4.2.2 变压器的温度剧烈上升（气温正常、吹风机运行正常的情况下）。4.2.3 漏油严重、油面下降很快。4.2.4 高低压接线端子松动放电，过热变形。4.2.5 套管发生裂纹和有放电现象。4.2.6 变压器防爆管喷油、喷火，变压器本身起火。4.2.7 变压器套管爆裂。4.2.8 变压器本体铁壳破裂，大量向外喷油。4.3 变压器着火时，应首先打开放油门，将油放入油池，同时用二氧化碳、四氯化碳灭火器进行灭火。变压器及周围电源全部切断后用泡沫灭火机灭火，禁止用水灭火。
