咬合桩施工方案.pptx

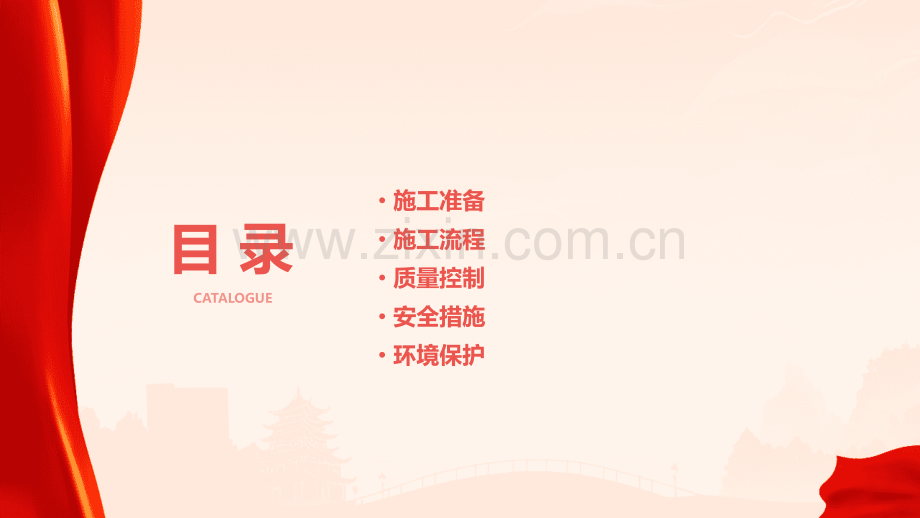

咬合桩施工方案REPORTING2023 WORK SUMMARY目 录CATALOGUE施工准备施工流程质量控制安全措施环境保护PART 01施工准备确定施工区域内的地下管线、地下障碍物等分布情况。了解施工区域内的地质条件、土层分布、地下水位等。核实施工图纸，确保施工区域与设计图纸相符。现场勘查准备运输车辆、起重机械等辅助设备，确保施工过程中的材料运输和设备吊装。对所有设备进行检查和调试，确保设备处于良好状态。根据施工需要，准备咬合桩成桩设备，如长螺旋钻机、液压抓斗等。施工机械准备根据设计要求，确定所需的水泥、砂、石等材料规格和数量。对进场材料进行质量检验，确保材料质量符合设计要求。合理规划材料堆放场地，确保材料储存安全，方便施工使用。施工材料准备PART 02施工流程根据施工图纸和现场实际情况，确定咬合桩的施工区域。确定施工区域建立坐标系测量定位建立施工坐标系，为每个桩位确定准确的坐标位置。使用全站仪、GPS等测量设备，对每个桩位进行定位测量，确保桩位准确无误。030201定位放线根据设计要求和施工条件，合理布置咬合桩的位置。桩位布置对每个桩位进行编号，方便施工过程中的管理和记录。桩位编号在钻孔和清孔过程中，对桩位进行复核，确保桩位的准确性。桩位复核桩位确定钻孔深度根据设计要求和地质勘察数据，确定每个咬合桩的钻孔深度。选择钻机根据地质勘察报告和设计要求，选择合适的钻机类型和规格。钻孔质量控制在钻孔过程中，控制钻孔的垂直度、孔径和深度，确保钻孔质量符合设计要求。钻孔 清孔清孔方式根据实际情况选择清孔方式，如正循环清孔、反循环清孔等。清孔质量检测在清孔后，对孔深、孔径、孔底沉渣等指标进行检测，确保清孔质量符合要求。孔口保护在清孔后，及时对孔口进行保护，防止杂物掉入孔内。根据设计要求，对钢筋笼进行详细设计，确定钢筋规格、数量、间距等参数。钢筋笼设计按照设计图纸，在加工场内制作钢筋笼。钢筋笼制作将制作好的钢筋笼运输到施工现场，并使用吊车等设备将其放入钻孔内。钢筋笼安装钢筋笼制作与安装混凝土配合比设计01根据设计要求和施工条件，进行混凝土配合比设计。混凝土运输02将混凝土从搅拌站运输到施工现场，确保混凝土质量和运输安全。混凝土灌注03将混凝土灌注到钢筋笼内，并确保混凝土的灌注高度符合设计要求。在灌注过程中，应控制混凝土的坍落度和灌注速度，防止混凝土离析和堵管等问题。混凝土灌注PART 03质量控制钻孔深度是影响咬合桩施工质量的关键因素之一，必须严格控制。总结词钻孔深度应符合设计要求，误差不得超过50mm。钻孔过程中应使用测绳或钻孔深度测量仪实时监测钻孔深度，确保达到设计要求。同时，应定期检查钻头磨损情况，及时更换磨损严重的钻头，以保证钻孔深度的一致性。详细描述钻孔深度控制混凝土质量要求混凝土质量对咬合桩的强度和稳定性具有重要影响，必须严格控制混凝土的原材料质量和配合比设计。总结词应选用符合要求的优质水泥、骨料和外加剂，确保混凝土的强度、耐久性和工作性能满足设计要求。同时，应进行混凝土配合比设计，根据工程实际情况选择最优的配合比，以保证混凝土的质量和稳定性。在施工过程中，应对混凝土的坍落度、扩展度和含气量等指标进行实时监测，确保混凝土质量符合要求。详细描述总结词钢筋笼是咬合桩的重要组成部分，其制作与安装质量直接影响咬合桩的整体性能。要点一要点二详细描述钢筋笼制作时应严格按照设计图纸进行，确保钢筋规格、数量、位置和间距等符合要求。钢筋笼安装时，应保证其垂直度和稳定性，防止在浇筑混凝土过程中发生移位或变形。同时，应确保钢筋笼与套管的连接牢固、密实，防止出现漏浆或渗漏现象。在安装完成后，应对钢筋笼的位置、间距和固定情况进行全面检查，确保满足设计要求。钢筋笼制作与安装质量要求PART 04安全措施建立安全管理制度设置安全警示标识定期检查安全设施配备安全防护用品施工现场安全防护01020304制定并实施施工现场安全管理制度，确保各项安全工作有序进行。在施工现场设置明显的安全警示标识，提醒作业人员注意安全。定期对施工现场的安全设施进行检查和维护，确保其有效性。为作业人员配备必要的安全防护用品，如安全帽、手套、护目镜等。针对各种施工机械制定详细的安全操作规程，确保作业人员熟悉操作要点。制定机械操作规程定期对施工机械进行保养和维修，确保机械处于良好工作状态。机械保养与维修要求操作人员持有相关机械操作证书，严禁无证操作。持证上岗对操作人员进行安全操作培训，提高其安全意识和操作技能。安全操作培训施工机械安全操作规程高处作业安全防护措施在高处作业区域周围搭设安全网，防止人员和物体坠落。要求作业人员佩戴安全带，确保在作业过程中不发生坠落事故。定期对高处作业使用的脚手架进行检查，确保其结构稳定和安全可靠。对高处作业人员进行专门的安全培训，提高其安全意识和操作技能。搭设安全网使用安全带定期检查脚手架作业人员培训PART 05环境保护挖掘、破碎、运输等施工环节会产生不同程度噪音。噪音来源分析使用低噪音施工设备，合理安排施工时间，避免夜间施工，设置隔音屏障等。噪音控制措施定期对施工现场进行噪音监测，确保噪音水平符合当地法规标准。噪音监测与评估施工噪音控制粉尘控制措施采取洒水、喷雾等降尘措施，加强施工现场清洁，使用密闭性能良好的运输工具等。健康影响评估评估粉尘对施工人员及周边居民的健康影响，采取相应防护措施。粉尘产生原因挖掘、破碎、装卸等施工环节易产生粉尘。施工粉尘控制123施工过程中的泥浆、废水等。水污染来源设置沉淀池、过滤设施，对废水进行净化处理后再排放，加强施工现场排水管理等。水污染控制措施定期对施工现场及周边水体进行监测，确保水质达标。环境影响评估水污染控制THANKS感谢观看2023 WORK SUMMARYREPORTING
