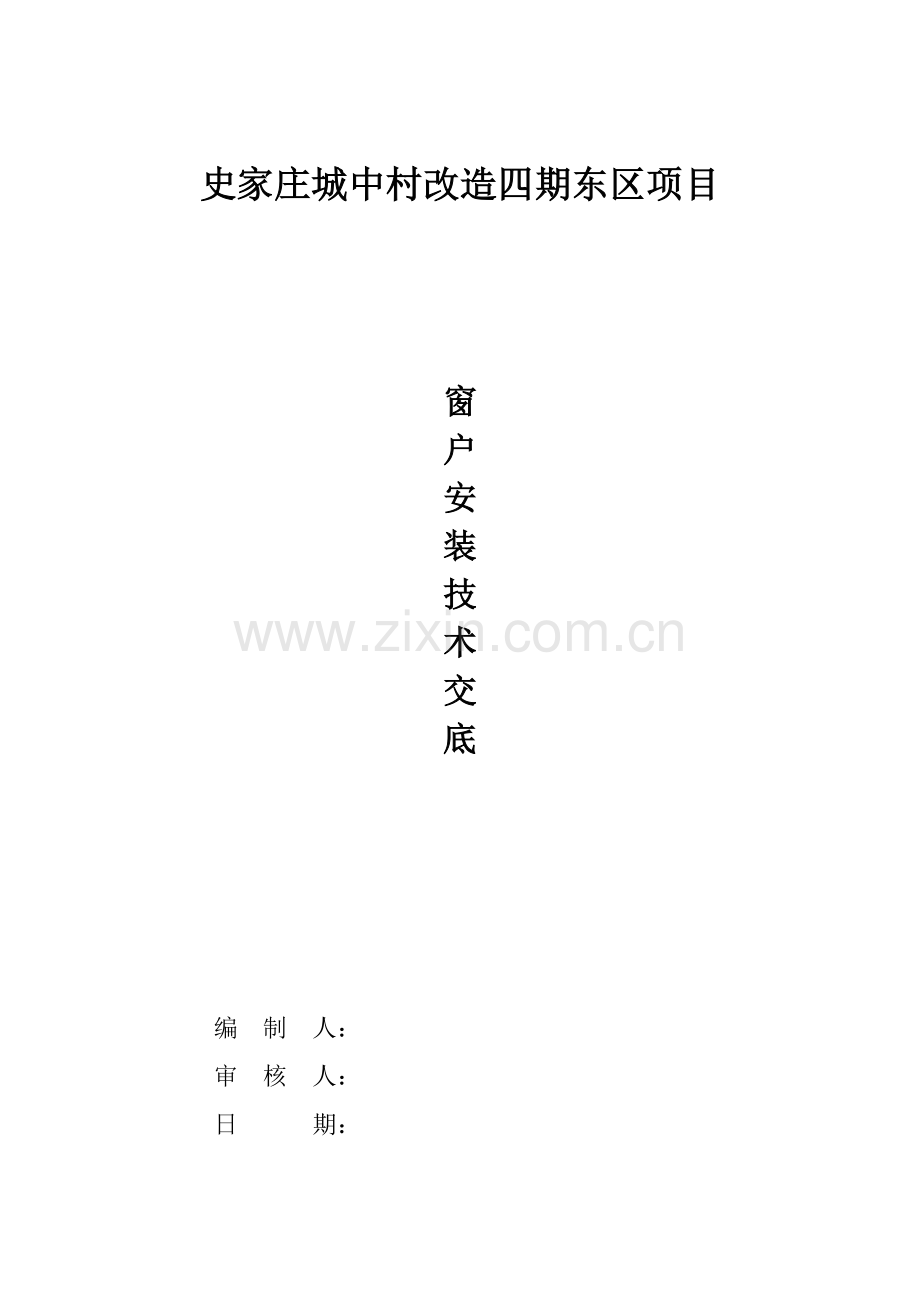

史家庄城中村改造四期东区项目

窗
户
安
装
技
术
交
底

编 制 人：
审 核 人：
日 期：

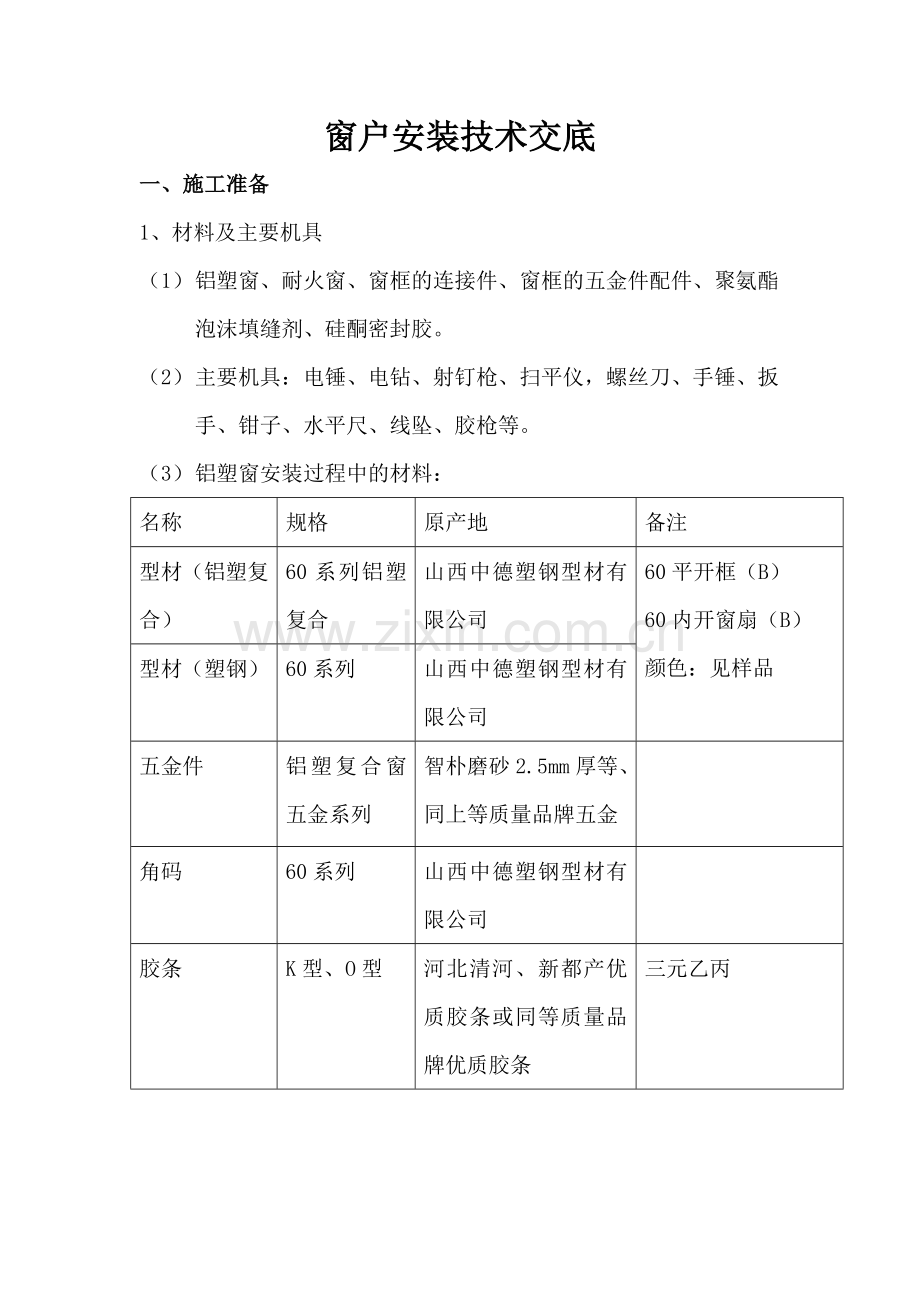

窗户安装技术交底
一、施工准备
1、材料及主要机具
（1） 铝塑窗、耐火窗、窗框的连接件、窗框的五金件配件、聚氨酯泡沫填缝剂、硅酮密封胶。
（2） 主要机具：电锤、电钻、射钉枪、扫平仪，螺丝刀、手锤、扳手、钳子、水平尺、线坠、胶枪等。
（3） 铝塑窗安装过程中的材料：
名称
规格
原产地
备注
型材（铝塑复合）
60系列铝塑复合
山西中德塑钢型材有限公司
60平开框（B）
60内开窗扇（B）
颜色：见样品
型材（塑钢）
60系列
山西中德塑钢型材有限公司
五金件
铝塑复合窗五金系列
智朴磨砂2.5mm厚等、同上等质量品牌五金

角码
60系列
山西中德塑钢型材有限公司

胶条
K型、O型
河北清河、新都产优质胶条或同等质量品牌优质胶条
三元乙丙
玻璃
5+12+5中空
太原（洛阳）浮法白玻璃
1. 单块玻璃面积大于1.5㎡的钢化。
2. 窗台高度小于900mm的玻璃钢化（以上均为双面钢化）
板纱
60系列
山西中德塑钢型材有限公司
优质品
塑料件
防尘块、水槽盖、玻璃垫块、防风帽

优质品
密封胶、耐候胶、发泡胶

斯柯达聚氨酯、上海道康宁、威固、耐强等同质量品牌优质胶

组角胶

西尔斯邦、全能等同质量品牌组角胶

（4） 耐火窗安装过程中的材料：
名称
规格
原产地
备注备注
断桥铝型材
65系列，壁厚1.4mm
中德塑钢型材有限公司
满足耐火要求
颜色同铝塑窗颜色窗户上需有身份标识牌
角码
3.5mm
中德塑钢型材有限公司
满足耐火要求
板沙扇

中德塑钢型材有限公司
优质品
中空防火玻璃
6mm单片铯钾防火玻璃+12mm中间空气层+6mm普通钢化玻璃
曹记
满足耐火要求
钢衬
0.8mm
天津润芳
满足耐火要求
隔热条
14.8mm
山东泰杰隔热材料有限公司
满足耐火要求
防火膨胀密封件
FHJ-B-15*2
河北邦德
满足耐火要求
防火胶条
K型、o型
广友
满足耐火要求
不带温控装置五金套件
锁执手：铝加钢；锁紧系统：不锈钢、风撑：不锈钢合页：不锈钢加铝、防尘块：尼龙、
传动：不锈钢加铝
捷奥
满足耐火要求
防火玻璃垫片

保定五金配件店
满足耐火要求
组角胶
PU180
龙口市天誉成塑胶有限公司
满足耐火要求
阻燃耐候密封胶
300ml
广州安泰
满足耐火要求
耐火堵料

九安公司自制
满足耐火要求
塑料件

廊坊市文安县龙琪所料制品厂
满足耐火要求
发泡胶
750ml
山东宇龙
满足耐火要求

二、施工方法
放线、找标高→检查洞口尺寸→窗框安装、校正→打发泡胶、窗口抹灰→外墙施工完毕打密封胶→挂窗扇、矫正→安装玻璃及五金件、调试清理
1、放线、找标高：根据图纸设计要求，挂通线找出左右位置线并在室内弹出室内50线。
2、检查洞口尺寸：根据弹好的洞口位置线，检查各洞口尺寸，对于偏位的洞口提前作做剔凿处理。
3、窗框安装： 根据设计图纸及窗扇的开启方向，确定窗框的安装位置，并把窗框装入洞口，使其上下框的中线与洞口中线对齐。安装时应采取防止窗变形的措施。窗上下框中线与洞口中线对齐后，窗上下框四角及中横框的对称位置用木楔临时定位。当下框长度大于0.9m时，其中间也用木楔塞紧，然后调整窗框水平度、垂直度和直角度，利用射钉或膨胀丝固定窗户。固定时射钉或膨胀丝应打在蒸压粉煤灰砖部位(每个固定点不少于2个钉)。
CCW外墙的平窗按300mm厚墙体居中安装，即从墙20线至窗框内边约320mm；阳台窗户安装从梁20线至窗框内边约330mm；飘窗窗户安装从拦板20线至窗框内边约240mm；除阳台窗外窗框上下左右与窗洞缝隙均为20mm，阳台窗为上部20mm下部30mm左右各20mm缝隙。
厨房卫生间考虑后续贴砖，合页处一侧窗框距墙缝隙应适当加宽，为后期贴砖预留空隙。
4、打发泡胶、窗口抹灰：窗框与洞口之间的伸缩缝内腔应采用发泡剂填塞。应分层填嵌饱满，且不宜过紧，待表皮初凝后用小木板压平严禁切割破坏表皮影响防水效果，塞缝后抹灰包住窗框。
5、外墙施工完毕打密封胶：
外墙窗框与墙交接处打密封胶，宽度8—12mm，打胶必须经过样板验收，要求平整美观，接头自然，待外墙涂料施工完毕后再进行施工；
6、玻璃安装
（1）玻璃的安装应平整，安装牢固，不得有松动现象，内外表面均应洁净，玻璃中空层内不得有灰尘和水蒸汽，玻璃的层数、品种及规格应符合设计要求。
（2）安装好的玻璃不得直接接触型材，应在玻璃四边垫上不同作用的垫块，中空玻璃垫块应于中空玻璃厚度相匹配。
（3）当安装玻璃密封条时，密封条应比压条略长，密封条与玻璃及玻璃槽口的接触应平整，不得卷边脱槽密封条断口接缝应粘接。
（4）玻璃装入框、扇后，应用玻璃压条将其固定，玻璃压条必须与玻璃全部贴紧，压条与型材的接缝处应无明显缝隙，压条角部对接缝隙应小于1mm，不得在一边使用2根（含2根）以上压条。
（5）商铺及其他窗户安装同主楼安装方式正面大玻璃为8+12A+8钢化玻璃安装需多人配合，固定方法同普通铝塑窗框。
7、安装五金件及调试清理：塑钢窗应配件安装完备、开启灵活、关闭严密；排水孔应畅通，位置和数量应符合设计要求、当厨房位置为上悬窗时，最大开启角度45°，五连杆安装完毕后实验上悬开启能否稳定固定窗扇。
8、耐火窗死玻璃安装时内侧为胶条外侧打密封胶，操作时应连续均匀，不得漏打，打胶完毕后一小时之内不得晃动玻璃防止胶条粘结不牢固。（室内一侧为防火玻璃，室外一侧为钢化玻璃）耐火窗其他安装方法参照塑钢窗施工工艺。
三、技术及质量要求
1、材料要求：
（1）主楼住宅安装为铝塑复合窗，其中每户有一个断桥铝c1.00非隔热耐火窗，铝塑窗、耐火窗应有出厂合格证，无变形、扭曲。
（2）窗框的连接件，应符合设计要求。窗框与主体结构间连接采用固定片连接
（3）填缝材料及密封材料采用聚氨酯泡沫填缝剂和硅酮密封胶。材料型号、性能及品牌均应符合要求
2、窗户材料需同样品要求，并应有产品合格证书。
3、窗户外观、外形尺寸、力学性能应符合国家现行标准的有关规定，门窗表面不应有影响外观质量的缺陷。
4、中空玻璃不得结露，有划痕，清洁干净；单块玻璃面积大于1.5㎡，窗台高度小于900mm的玻璃双面全部钢化。
5、窗户安装五金配件时，应钻孔后用自攻螺钉拧入，不得直接锤击打入。
6、固定片或膨胀栓的数量与位置应正确，连接方式应符合设计要求，固定点应距窗角、中横框、中竖框150-200mm，固定点间距应小于或等于600mm，排水孔合理冲切避免型材变形且位置正确。
7、窗框与墙体缝隙不得用水泥砂浆填塞，应采用发泡胶填嵌饱满。
8、门窗安装允许偏差及检验方法

门窗安装允许偏差和检验方法
四、常见问题与防治
窗户渗水：
密封胶封闭应注意以下问题：  
1、窗户打发泡胶时应把窗户四周清理干净在打发泡胶。
2、密封胶应选择质量可靠的产品； 
3、打密封胶时基层应清理干净，防止胶体开裂； 
4、操作时应连续均匀，不得漏打，这是防止窗户渗水的关键，也是保证美观的要求
五、成品保护
1、严禁在施工人员在框上踩踏，不得在框上安装脚手架，悬挂重物，外脚手架不得顶压在框撑上，不得在窗框上钉钉子。
2、应防止利器划伤表面，并应防止电气焊火花烧伤或烫伤面层 。
3、窗框包装塑料膜应待外墙涂料施工完毕方可清除。
4、玻璃表面应保证洁净，不得有腻子密封胶涂料等污渍。
5、玻璃上楼后需要码放整齐玻璃上覆盖塑料薄膜进行保护。

六、安全技术交底
1、窗户安装人员进入施工现场必须正确佩戴安全帽，穿防滑鞋。
2、进行各项窗口作业时，操作人员的重心应位于室内，不得在窗台上站立，必要时系好安全带进行操作。
3、搬运玻璃时必须戴手套、穿长袖，玻璃要竖向，以防玻璃锐边割手或玻璃断裂伤人。
4、高处安装玻璃时应稳妥置放，其垂直方向不得有人。
5、在利用施工电梯进行运输时，玻璃在施工电梯中应放置稳妥，严禁依靠在施工电梯前后门上，且有专人驾驶施工电梯。
6、商铺二层大玻璃吊装时需拉警戒带，下方严禁站人。
