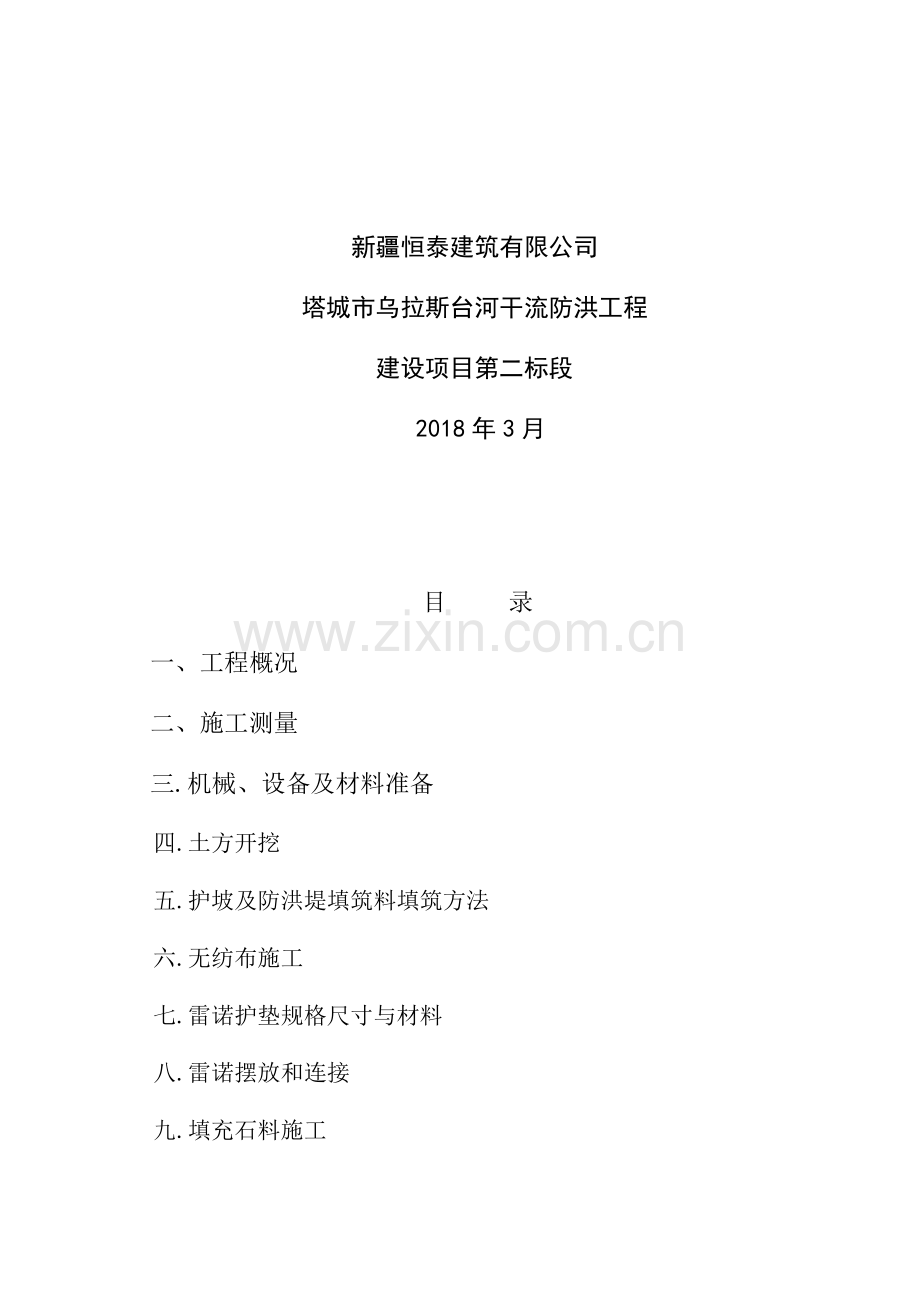

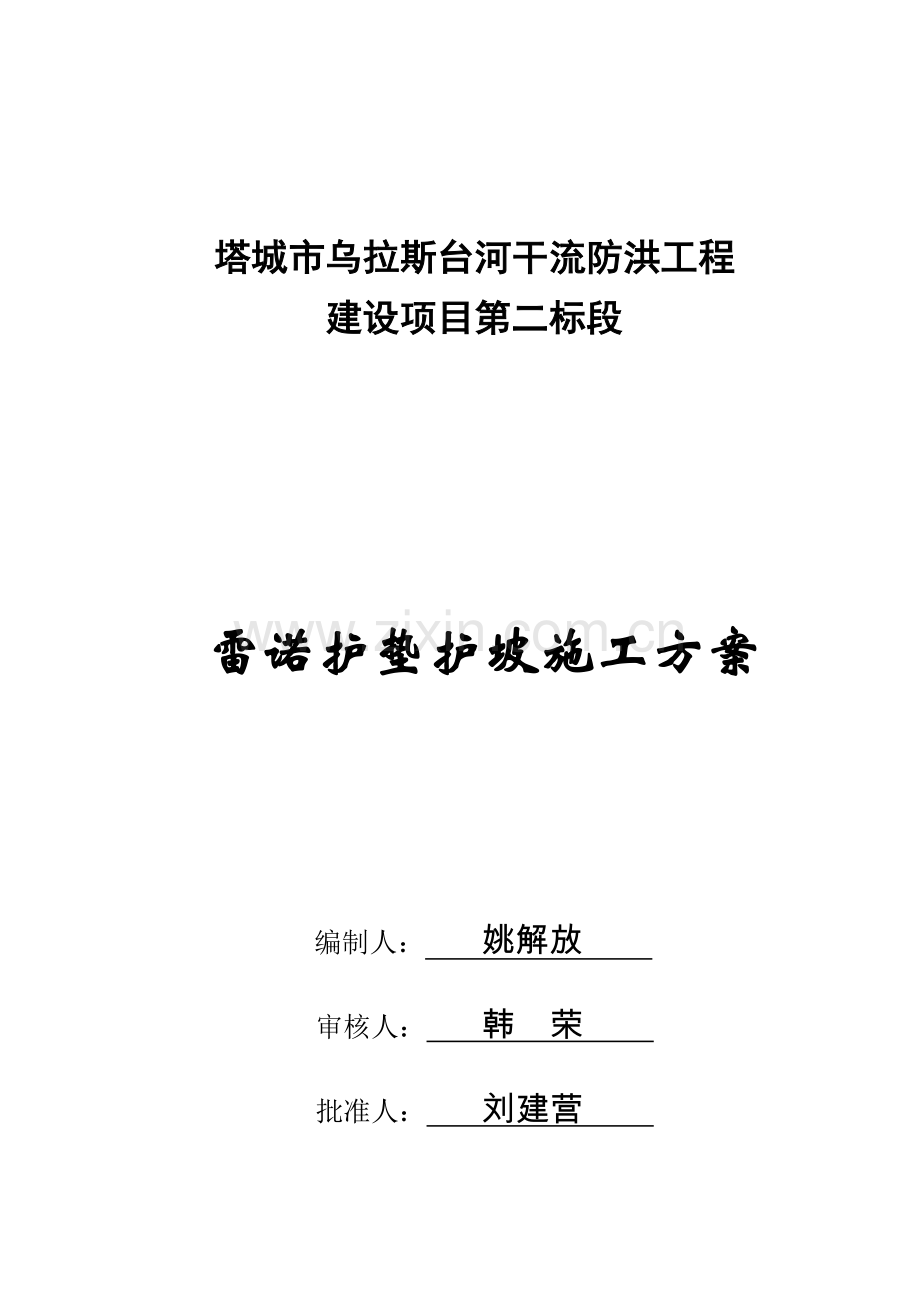

塔城市乌拉斯台河干流防洪工程 建设项目第二标段雷诺护垫护坡施工方案编制人： 姚解放 审核人： 韩 荣 批准人： 刘建营 新疆恒泰建筑有限公司 塔城市乌拉斯台河干流防洪工程 建设项目第二标段 2018年3月目 录一、工程概况二、施工测量三.机械、设备及材料准备四.土方开挖五.护坡及防洪堤填筑料填筑方法六.无纺布施工七.雷诺护垫规格尺寸与材料八.雷诺摆放和连接九.填充石料施工十.雷诺护垫封盖施工十一.文明施工技术组织措施及扬尘控制十二.质量控制十三.材料质量控制十四.雷诺护坡施工质量控制十五.工程验收一.工程概况1.塔城市乌拉斯台河干流防洪工程建设项目（二标段）：防洪堤桩号21+50024+400段，长2.90km，分左右岸防洪堤总长为5.8km。2.采用无纺布铺设，网孔8cm10cm雷诺护垫卵石填充护坡、护底防护，其中：护坡坡长3.1m3.4m，深0.3m,每100m设宽0.5m深0.6m隔墙一道，单岸护底宽5.5m，深0.3m。河道底宽为20m25m200m。、二.施工测量1.施工单位必须根据设计文件，对有关数据、资料及施工图中的几何尺寸，设计高程进行检验。施工单位指定专人负责测量工作，开工前进行甲方、设计单位、监理单位、施工单位联合测量，用RTK仪器进行河道轴线定位、控制点高程检验测量，用水准仪进行原地面纵、横高程测量，并及时提供所需的测量资料。2.施工测量的精度指标应符合以下要求： 2.1平面位置允许误差30mm40mm； 2.2高程允许误差30mm； 2.3坡面不平整度的相对高度差允许范围30mm。3.施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。三.机械、设备及材料准备1.投入施工机械序号设备名称规格型号数量进场日期完好状况拟用工程项目生产能力1挖掘机924C3根据进程进场良好土方开挖与回填、配合雷诺护垫填充石料满足需要2铲车龙工502根据进程进场良好土方开挖与回填、配合雷诺护垫填充石料满足需要3翻斗车东风单桥4根据进程进场良好土方、石料运输满足需要4面包车长安1根据进程进场良好工地交通满足需要5经纬仪J21根据进程进场良好测量满足需要6水准仪DS-31根据进程进场良好测量满足需要2.施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。3.根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。进场原材料和半成品必须经检验合格后，方可使用。四.土方开挖1.土方开挖外运本项目工程土方开挖主要指河床土方、齿墙土方开挖以及护岸边坡土方开挖。土方开挖应注意以下要求：1.1开挖采用倒退法开挖，开挖出来的土方直接外运用于填筑废河床及采料坑。1.2边坡开挖应配合人工边坡整修开挖，开挖时应根据设计边坡线进行开挖，高边坡地带先开挖护坡顶部，底部开挖不到的地段在开挖齿墙时从上到下一次性开挖完毕。1.3 边坡开挖应充分合理地进行土方平衡调配。2.边坡整修2.1护坡整修以人工修坡为主，机械为辅，边坡采用挖掘机粗清，人工挖除土渠保护层。整修时严禁扰动护坡边坡建基面，对已扰动的部位应分层碾压夯实。再人工按设计高程、断面，拉线控制清坡，以保证坡面平顺，无鼓肚或凹陷、尖角或土棱，并符合设计要求。五.护坡及防洪堤填筑料填筑方法1.新堤坝填筑前基础面要清废0.3m0.5m厚，应严格清除草根、树根及其它杂物，填筑采取从低向高分层分段组织流水作业。填筑工序为：铺料压实质检三个工序，在施工过程中应尽可能保持填筑面平起施工。堤身填筑施工工序：填堤高程引测宽度控制坝体分层填筑洒水碾压干容重试验堤身削坡成型。2.堤体填筑应在基础工程完成后才能进行，填筑时宜用进占法或后退法卸料。铺料压实应从最低部位开始，按水平分层向上铺筑，不得顺坡铺料填筑。机械压实厚度每层铺料厚度为60cm，土块直径要符合设计要求：级配连续，最大粒径8cm,含泥量10%，堤身料的铺设与压实工序连续进行，以免堤身料被晒干而影响筑堤质量。在施工中应高度重视新、老堤结合处施工质量，老堤端或老堤身连接面应严格清除草根、树根及其它杂物。严禁在堤后推土筑堤，堤身填筑时当堤身料的含水率比施工最优含水率低，可在取料时给堤身料撒水，然后将料堆置在另一处，搁置一定时间，使含水率均匀，即可用于填筑，碾压后相对密度达到 Dr0.75 。填筑后堤体迎水面边坡为 1:2.0，背水坡为 1:1.5，堤顶宽为 4.0m。（见图1） 六.无纺布施工无纺布铺设前首先清除表面上一切可能损伤无纺布的带尖棱硬物，碾压平整并验收后，人工铺设无纺布，铺设前将无纺布卷成一空心卷，插入合适的钢管或者直接将无纺布卷在钢管上，铺设时，自下开始依次向上进行展开，坡顶坡脚在锚固沟内以U型扣固定于坡面上，相邻织物拼接采用缝合连接，无纺布应自下而上进行卷铺，相邻织物拼接形式采用缝结接方式，缝接宽度不小于15cm。1.无纺布铺设前要进行检测，有扯裂、蠕变、老化的无纺布均不得使用。2.无纺布铺设前应首先清除坡面上一切可能损伤无纺布的带尖棱硬物，修好坡面。3.无纺布单位面积质量250g/，标称断裂强度8KN/m，详细指标参照国标GB/T 17638-1998短纤针刺非织造土工布。按设计图纸要求及无纺布规格情况裁剪、拼幅，应避免被损伤，保持其不受脏物污染。4.无纺布铺设自下而上进行，坡顶坡脚应以锚固沟或其它方式固定。并保证铺设平顺，松紧适度，不得绷拉过紧，织物应与土面密贴。5.土工织物铺设时应避免受力、折叠、打皱等情况发生。6.织物铺好后，避免受阳光直接照射。随铺随填，或采取保护，严禁作业人员穿硬底皮鞋及带钉鞋进行铺设。七.雷诺护垫规格尺寸与材料1.雷诺护垫是由8cm10cm的六角形双绞合机编金属网片制成的网垫结构，在工程现场用石头填充护垫，形成柔性的、透水的、整体性结构，用于河道衬砌及防冲刷防护工程中。填充石料的粒径在1020cm，本次雷诺网箱护坡的规格为5m3.1m0.3m5m3.4m0.3m，雷诺网箱内分格尺寸为3.1m1m0.3m3.4m1m0.3m两种规格，雷诺网箱护底的规格为5.5m3.0m0.3m，雷诺网箱内分格尺寸为3.0m1.1m0.3m。（见图2）2.雷诺护垫的制作材料，用于制造雷诺护垫的钢丝需镀（锌-10%铝-混合稀土合金镀层）防腐处理，镀层附着力应符合中华人民共和国黑色治金行业标准（YB/T 4221-2016）中要求与标准规定，热镀锌10%铝锌钢丝的性能应符合GBT700-1988标准规定。（见下参数表） 雷诺翻边要求：网面裁剪后末端与边端钢丝的连接处是整个结构的薄弱环节，为加强网面与边端钢丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在边端钢丝上2.5圈，不能采用手工绞；（见示意图）3.组装雷诺护垫，取一个雷诺护垫单元置于平坦而又坚硬的地面上。对于双隔板雷诺护垫，首先展开雷诺护垫，首先用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分。立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。注意防止由于单边踩或踩的位置不准确等原因造成的隔板高度不足及高度不一致。用木板压住边板底部边线，折起边板。确保底板在同一直线上，而且边板有足够的高度。折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接的12个点。组装完毕后的护垫四周边板平整、绞合点牢固、所有竖直面板的上部边缘在同一水平面上。（见图3）八.雷诺摆放和连接1.进行雷诺护垫摆放操作前，先检验坡比是否符合设计要求，再放线确定出雷诺护垫摆放的位置。铺设雷诺护垫护坡，将组装好的雷诺护垫一个紧靠一个整齐地摆放在坡面上，（如图4所示）。注意：隔板垂直于坡面方向；护垫两端的格子的长度不一致，摆放时注意方向统一，以保证安装完以后相对应的隔板、边板在同一直线上。2.在施工过程中由于坡面较陡或者坡面较为光滑时容易引起护垫下滑的情况，须坡顶加木桩或钢管固定。3.用点扎的方式将相邻护垫单元进行联接，间隔网与网身的四处交角各绑扎一道，间隔网与网身交接处，每间隔1015cm绑扎一道，以防止相邻单元间留有缝隙给后面的装填、封闭盖板造成不必要的麻烦。 4.雷诺护垫用于转弯地段时，可以通过裁剪或套接雷诺护垫单元的方法进行处理。5.应把雷诺护垫依次排开并安装到位后方可进行装填。九.填充石料施工1.从坡底往坡顶方向进行装填。逐格往坡顶方向装填，避免由于没装填满露出隔板而造成隔板弯曲。2.同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形，边板的两边的石头同时进行装填。3.雷诺护垫填充石料要求;选择坚硬、不易风化，不易水解、不易碎的卵石或者块石，填充石料的粒径在D1020cm为宜，对用挖机帮忙点放时，石料不好时，需人工进行挑选，将过大粒径和过小粒径清除。考虑到石头的沉降，装填时应有23cm的超高，而且雷诺护垫内顶部装填的石头需用人工摆放，尽量减少孔隙率，孔隙处应用小石头填满，并确保表面平整。为了保障面墙的平整度，按照干砌石标准进行施工。十.雷诺护垫封盖施工1.在对雷诺护垫进行封盖施工之前，需对装填时造成弯曲的隔板进行校正，对已装填的石头进行平整。最终确保所有横向、纵向边缘在同一直线上、坡面平整、不存在凹陷、凸起现象；2.铺上盖板，用剪好的1.3m长的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起；其中，靠在一起的边板边缘以及盖板边缘一起绞合（有4条边）；绞合时每间隔大约1015cm单、双圈间隔绞，并且每根剪断钢丝绞合长度不超过1m（一般绞合1m长边缘用1.3m长钢丝）。3. 所有绞合钢丝的均为定量配置，施工时注意按要求节约使用钢丝，做好钢丝的保管工作及尽量避免浪费性使用钢丝。（见图5）十一.文明施工技术组织措施及扬尘控制1、加强施工现场与料场管理，施工现场周围进行规范的围挡。2.物品摆放整齐，品种标志清楚。易燃易爆物品及有毒有害物品必须做到安全保管和使用。施工现场要实行“三区”(作业区、材料区、生活区)隔离。“三区”设置要达到安全标准，区域标志要清楚醒目。现场办公室要设置在明显位置，办公设施要符合施工条件要求，做到各项管理制度齐全上墙。3.进入施工现场必须佩戴安全帽，实行规范化管理。 4.施工期间产生的各种残废料、闲置设备和施工用具，不得堆放或停放在作业现场，要及时清运出场。5.项目部成立联合检查领导小组，对施工场地及生活区域的扬尘控制进行监督，做到责任到人。6.安排专职保洁人员，对施工场地道路进行定时的洒水避免道路上产生扬尘。7.对于开挖外运的弃土与垫方的备料要用防尘布遮盖。避免产生扬尘十二.质量控制1.施工单位应建立健全完善的质量保证体系，建设、监理单位应建立相应的质量检查体系，分别承担工程质量的自检和抽检任务，实行全面质量管理。2.工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合水利水电工程施工质量评定规程（试行）（SL1761996）的规定。3.应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。4.雷诺护坡工程施工质量应包括内在质量和外观质量。5.必须在每一道工序进行自检、抽检合格后，方可继续下道工序。6.质量检测部位应有代表性，且应在面上均匀分布，不得随意挑选。7.隐蔽工程应会同监理一起检验，或拍照留底。十三.材料质量控制1. 雷诺护垫网材的规格质量应重点检查下列内容：l 网材的物理性能、力学指标是否符合设计要求；l 钢丝镀层是否符合设计要求；l 雷诺护垫隔板是否符合设计要求；l 网片绞边是否为机械绞边；2.填充石料的质量及规格应重点检查下列内容：l 石料质量是否符合第九项3条规定；l 石料粒径是否符合第九项3条规定。3.土工织物的质量控制，应重点检查下列内容：l 透水土工织物的质量和规格是否符合设计要求；十四.雷诺护坡施工质量控制1.铺设护垫的坡面、铺设面的平整度、土体密实度是否符合设计要求。2.检验坡面、铺设面的平面位置、高程是否符合设计要求。3.检查雷诺护垫组装工艺、拼装程序是否符合第七项1条规定。 4.抽检雷诺护垫几何尺寸是否符合下列要求：l 高度(H)允许偏差5%；l 宽度(B)允许偏差5%；l 长度(L)允许偏差5%。5.检查填充石料施工工艺、程序是否符合第九项1、2、3条规定。6.抽查护垫面层平整度是否符合高差 3cm 的规定。7.检查土工膜的施工质量是否符合第六项3条条规定。十五.工程验收1.雷诺护坡工程验收可划分为分部工程验收和竣工验收两个阶段。验收组或验收委员会的组成按水利水电建设工程验收规程的要求进行。2.分部工程完成后应及时进行验收。隐蔽工程验收可分段进行，完工一段验收一段。前道工序未经验收，施工单位不得进行下一道工序施工。3.分部工程验收的图纸，资料和成果应按竣工验收的标准制备。4.工程完工后，施工单位必须提交经工地负责人签署的下列文件和资料：l 竣工图纸；l 施工中有关变更的说明和记录；l 单元工程质量评定表；l 隐蔽工程检查记录，照片或摄像资料；l 质量事故记录分析资料及处理结果；l 施工单位的试验、测量原始资料及主要材料的质保书和抽样检验资料；l 施工单位的工程质量自检报告；l 施工总结报告和清单；l 施工大事记。5.竣工验收合格后，应将所有资料整理成册，移交管理单位，并抄报有关部门备查。 新疆恒泰建筑有限公司 塔城市乌拉斯台河干流防洪工程 建设项目第二标段 2018年3月
