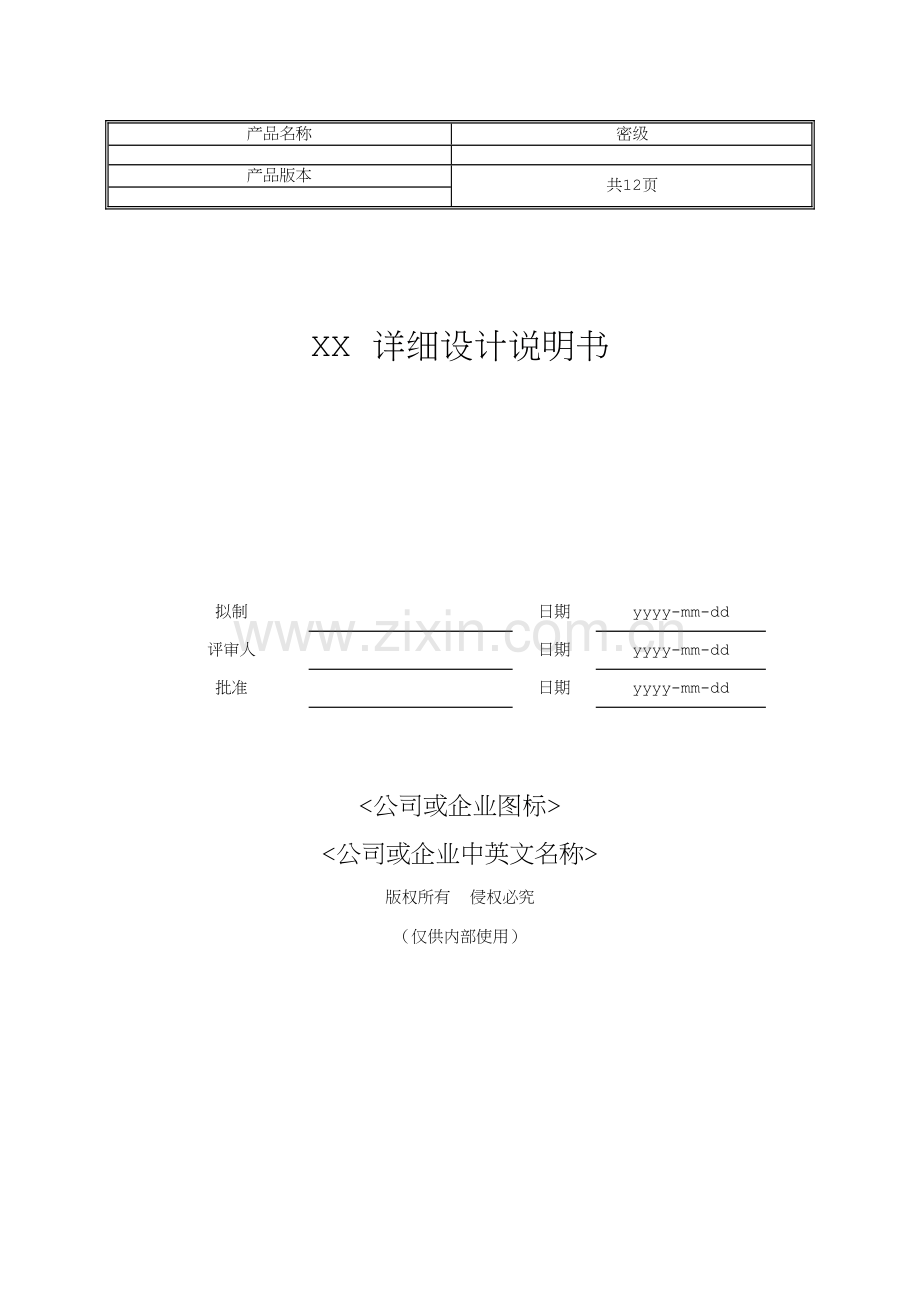

软件详细设计说明书模板.doc

______________________________________________________________________________________________________________
产品名称
密级

产品版本
共12页

XX 详细设计说明书

拟制

日期
yyyy-mm-dd
评审人

日期
yyyy-mm-dd
批准

日期
yyyy-mm-dd

<公司或企业图标>
<公司或企业中英文名称>
版权所有 侵权必究

（仅供内部使用）
修订记录
日期
修订
版本
Defect ID
CR号
修改
章节
修改描述
作者
2001-06-08
1.00

初稿完成
作者名
yyyy-mm-dd
1.01
xxx
x.x.x; y.y.y
修改XXX
1. Xxx
2. Xxx
3. ...
作者名
xxx
x.x.x; y.y.y
修改XXX
1. Xxx
2. Xxx
3. ...

yyyy-mm-dd
1.02
xxx
x.x.x; y.y.y
修改XXX
1. Xxx
2. Xxx
3. ...
作者名
……
……

……
……
yyyy-mm-dd
2.00
xxx
x.x.x; y.y.y
修改XXX
1. Xxx
2. Xxx
3. ...
作者名

分发记录
Copy No.
持有者和角色
分发日期
1
<RDPDT PDT开发代表>
yyyy-mm-dd
2
<Project Manager 项目经理>
yyyy-mm-dd
3
<Team members 项目组成员>
yyyy-mm-dd
4
<Customer Representative 客户代表>
yyyy-mm-dd
5
<Others其它>
yyyy-mm-dd

目 录
1 简介 6
1.1 目的 6
1.2 范围 6
2 详细设计 6
2.1 模块1详细设计 6
2.1.1 数据描述 6
1. 简单数据描述； 6
2. 结构1 6
3. 结构2 7
2.1.2 函数描述 8
1. 函数1 8
2. 函数2 9
2.2 模块2详细设计 10
2.3 错误处理 10
2.3.1 系统错误 10
2.3.2 接口错误 10
2.3.3 协议错误 10

表目录
Table1 **表 错误！未定义书签。
表1 **表 错误！未定义书签。
图目录
Figure 1 Module 1 Structure Chart 模块1结构图 8

XX 详细设计说明书
关键词：
摘 要：
缩略语清单：<对本文所用缩略语进行说明，要求提供每个缩略语的英文全名和中文解释。
缩略语
英文全名
中文解释

1 简介
1.1 目的
描述本文的目的，一般详细设计必须能够直接指导编码活动。
1.2 范围
本节应描述文档所包括和不包括的内容。
2 详细设计
对于在概要设计说明书中给出的软件实体，本节集中描述它们的详细描述部分。
2.1 模块1详细设计
描述模块中定义和使用的数据，包括：
简单数据，如模块级的全局变量、常量、宏；
复合数据，如模块内部的结构、联合...；
2.1.1 数据描述
在2.1.1.1中描述本模块中的简单变量、常量、宏；
从2.1.1.2起描述本模块中的复合数据，如结构、联合等；
1. 简单数据描述；
描述在本模块中定义和使用的简单变量、常量、宏；

按照下列格式进行简单数据的描述
功能描述：描述该数据的用途
数据定义：定义该数据
2. 结构1
定义和说明该数据结构(包括联合);

按照下列格式进行数据结构的描述
数据结构描述：描述该数据结构的用途
数据结构定义：用实际的编程语言定义该数据结构
数据项描述：
数据类型
数据项定义
数据项描述

3. 结构2

2.1.2 函数描述
本节应按照下列格式进行描述：
标识：模块名称
类型：模块类型，如，2级设计中的模块，1级设计中的进程
功能概述：简要描述本模块功能，要和概要设计文档中相关模块分解的描述一致。
函数调用关系: 用层次图或结构图的方式描述函数调用关系，如：

Figure 1 Module 1 Structure Chart 模块1结构图
1. 函数1
用以下格式描述函数
Function: // 函数名称
Description: // 函数功能、性能等的描述
Calls: // 被本函数调用的函数清单
Data Accessed: // 被访问的全局变量和数据库表
Data Updated: // 被修改的全局变量和数据库表
Input: // 输入参数说明，包括每个参数的作用、取值说明及参数间关系。
Output: // 对输出参数的说明。
Return: // 函数返回值的说明
Others: // 其它说明
----------------------------------------------------------------------------------------------------
实现： 这里可以使用伪码或流程图
例子:

m2ua_return_t m2ua_nif_sendto_mtp2

/*该函数重用原来MTP3模块中提供的向MTP2发消息的函数*/
if 链路号不合法 返回 M2UA_FAILURE，失败
if 消息类型不正确 返回 M2UA_FAILURE ，失败
if 参数指针为空 返回 M2UA_FAILURE ，失败
调用 消息申请函数VOS_AllocMsg，为临时变量pMsg申请消息包空间
if 申请消息包失败 返回 M2UA_FAILURE，消息申请函数
填写发送模块信息到pMsg
调用 设备管理的函数Dev_FromVspCardNoGetCpuid，填写目的板的CPUID
if 调用失败
调用 VOS_FreeMsg，释放pMsg的消息包空间
返回 M2UA_FAILURE，失败
填写目的功能模块号到pMsg
填上消息包的具体内容
调用 消息发送函数VOS_SendMsg，VOS把消息包发送到给MTP2
返回 M2UA_SUCCESS，成功
2. 函数2
2.2 模块2详细设计

2.3 错误处理
2.3.1 系统错误
描述象内存分配失败，任务创建失败等错误是如何被处理的。
2.3.2 接口错误
描述将要产生并给外部实体用的错误码
2.3.3 协议错误
描述在协议中没有描述的情况如何处理。（可选）
参考资料清单：
请罗列本文档所参考的有关参考文献和相关文档，格式如下：
作者＋书名（或杂志、文献、文档）＋出版社（或期号、卷号、公司文档编号）＋出版日期+起止页码
例如：
[1] D. B. Leeson, “A Simple Model of Feedback Oscillator Noise Spectrum,” Proc. IEEE, pp329-330, February 1966 （英文文章格式）
[2] D. Wolaver, Phase-Locked Loop Circuit Design, Prentice Hall, New Jersey,1991 （英文书籍格式）
[3] 王阳元，奚雪梅等，“薄膜SOI/CMOS SPICE电路模拟”，电子学报，vol.22，No.5，1994 （中文文章格式）
[4] 郑筠，《MOS存储系统及技术》，科学出版社，1990 （中文书籍格式）
[5] XXX，SDXXX用户手册 V1.1，基础部文档室，2001/4/26
