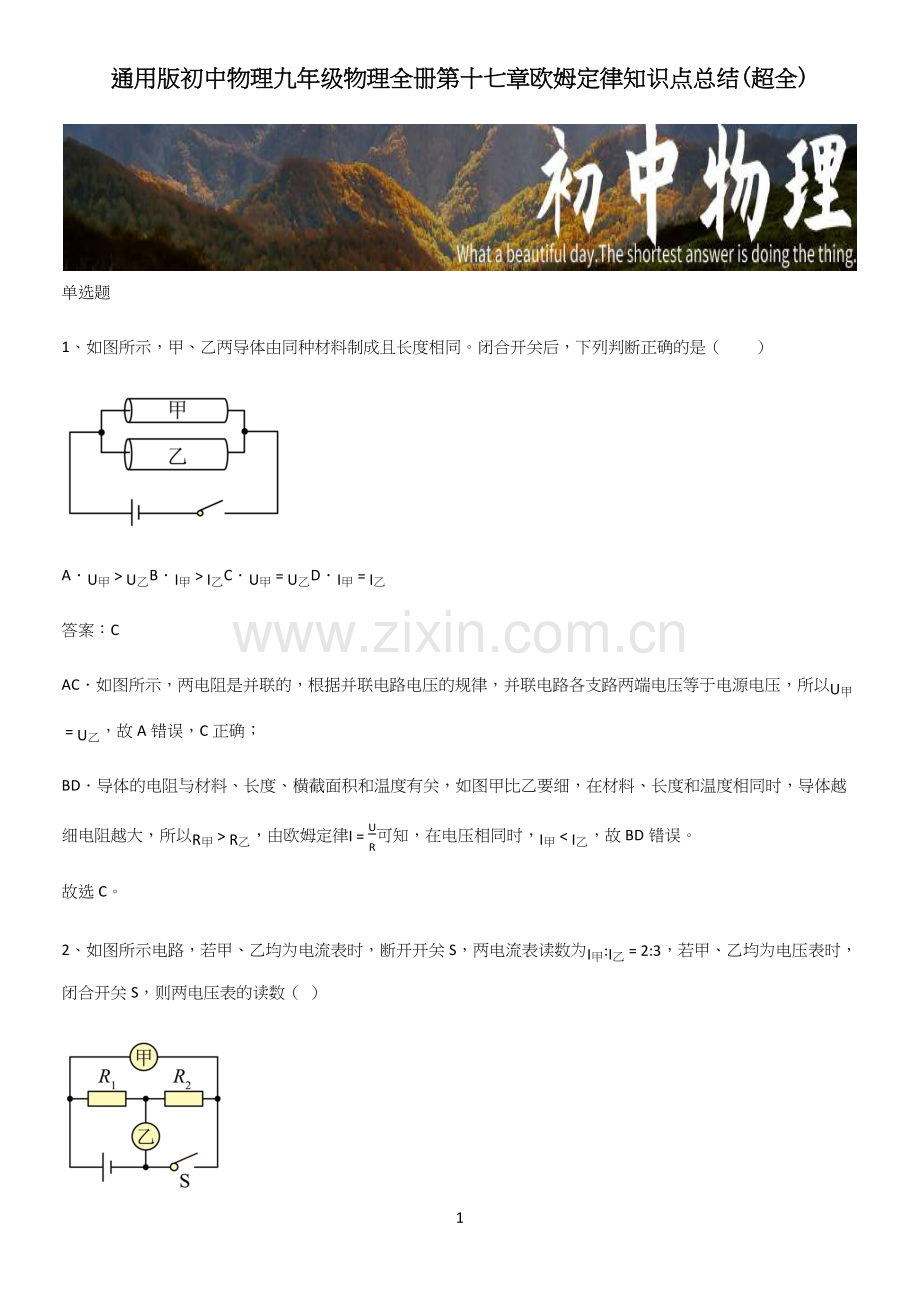

通用版初中物理九年级物理全册第十七章欧姆定律知识点总结(超全)1单选题1、如图所示，甲、乙两导体由同种材料制成且长度相同。闭合开关后，下列判断正确的是（）AU甲U乙BI甲I乙CU甲=U乙DI甲=I乙答案：CAC如图所示，两电阻是并联的，根据并联电路电压的规律，并联电路各支路两端电压等于电源电压，所以U甲=U乙，故A错误，C正确；BD导体的电阻与材料、长度、横截面积和温度有关，如图甲比乙要细，在材料、长度和温度相同时，导体越细电阻越大，所以R甲R乙，由欧姆定律I=UR可知，在电压相同时，I甲I乙，故BD错误。故选C。2、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I甲:I乙=2:3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（）AU甲:U乙=2:3BU甲:U乙=2:1CU甲:U乙=1:3DU甲:U乙=3:1答案：D若甲、乙均为电流表时，断开开关S，R1和R2并联，由于并联电路各支路两端的电压相等，则R2R1=I1I2=（I乙-I甲）：I甲=（3-2）2=12若甲、乙均为电压表时，闭合开关S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是U甲U乙=UU2=R总R2=R1+R2R2=1+21=31故选D。3、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，变大的是（）A电压表V的示数B电流表A1示数C电流表A示数与电流表A1示数的差值D电压表V示数与电流表A示数的比值答案：DA根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端及各支路两端电压，当滑动变阻器的滑片P向右移动的过程中，电源电压不变，因此电压表的示数不变，故A错误；B根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，由并联电路中电源两端电压与各支路用电器两端电压相等，可知滑动变阻器R1两端电压U1=U，由公式I=UR可知，电流表A1示数为I1=U1R1=UR1因在电压U一定时，滑动变阻器R1阻值变大，电流I1变小，所以电流表A1示数变小，故B错误；C根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，电流表A测量干路中电流I，设流过电阻R2的电流为I2。由并联电路干路中的电流等于各支路的电流之和，可知I=I1+I2得出电流表A示数与电流表A1示数的差值为I-I1=I2由并联电路中电源两端电压与各支路用电器两端电压相等，可知电阻R2两端电压U2=U，根据欧姆定律可知I2=U2R2=UR2因电源电压U不变，电阻R2的阻值不变，因此流过电阻R2的电流为I2不变，所以电流表A示数与电流表A1示数的差值不变，故C错误；D根据电路图可知，滑动变阻器R1和电阻R2并联，电压表V测量电源两端电压U，电流表A测量干路中电流I，根据欧姆定律的变形式可知，电压表V示数与电流表A示数的比值为R总=UI由并联电路中电阻规律1R总=1R1+1R2当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，则上式中1R1变小，而1R2不变，因此1R总变小，则R总变大，即电压表V示数与电流表A示数的比值变大，故D正确。故选D。4、关于电学知识，下列说法正确的是（）A欧姆定律IUR变形为RUI，说明导体的电阻与其两端电压成正比B导体的横截面积越大，其电阻值一定越小C通电金属导体，其中电荷定向移动的方向与电流方向相反D两个电阻并联，其中一个电阻阻值变大，并联总阻值变小答案：CA电阻大小决定于导体的长度、材料、横截面积和温度，与导体两端的电压、通过的电流无关，故A错误；B电阻大小决定于导体的长度、材料、横截面积.和温度，只根据横截面积无法判定电阻的大小，故B错误；C通电金属导体定向移动的是电子，电子定向移动的方向与电流方向相反，故C正确；D两个电阻并联，其中一个电阻阻值变大，根据并联电路的电阻关系可知，并联总阻值变大，故D错误。故选C。5、如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（）A若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表V2的示数与电流表A的示数之比变大B若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大C若滑动变阻器滑片P自b向a移动，电压V2的示数变化量U2与电流表A的示数变化量I的比值变小D不管滑片P怎么移动，电压V1的示数变化量U1与电流表A的示数变化量I的比值不变答案：C由图可知，电路为R1、R2串联，电流表测电路中的电流，V1测R1两端的电压，V2测R2两端的电压。A若滑动变阻器滑片P自a向b移动，滑动变阻器阻值变大，电路总电阻变大，根据欧姆定律表达式可知，电路中的电流变小，故电流表的示数变小，根据欧姆定律可知，电压表V2的示数与电流表A的示数之比为R2的阻值，所以比值变大，故A正确，不符合题意；B若滑动变阻器滑片P自b向a移动，滑动变阻器阻值减小，根据串联电路分压的特点可知，V1的示数变大，V2的示数变小，所以电压表V1的示数与电压表V2的示数比值变大，故B正确，不符合题意；C若滑动变阻器滑片P自b向a移动，根据欧姆定律可知，电压V2的示数变化量U2与电流表A的示数变化量I的比值为R1的阻值，所以比值不变，故C错误，符合题意；D根据欧姆定律可知，不管滑片P怎么移动，电压表V1的示数变化量U1与电流表A的示数变化量I的比值为R1的阻值，所以比值不变，故D正确，不符合题意。故选C。6、在图所示的电路中，用一个电阻R3替换R1后（R1R3），可能使电流表示数与替换R1前相同的方法是（）A电源电压不变，不移动滑片PB电源电压不变，向左移动滑片PC减小电源电压，不移动滑片PD增大电源电压，向右移动滑片P答案：D由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测流过定值电阻R1的电流，电流表A测干路电流。A用一个电阻R3替换R1后，因R1R3，电源电压不变，且不移动滑片P时，由欧姆定律可得，此时流过电阻R3的电流变小，即电流表A1示数变小，流过滑动变阻器的电流不变，则干路电流变小，即电流表A示数变小，故A不符合题意；B电源电压不变，向左移动滑片P后，因R1R3，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故B不符合题意；C减小电源电压，不移动滑片P，因R1R3，且R3两端电压变小，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故C不符合题意；D增大电源电压，向右移动滑片P，因R1R3，且R3两端电压变大，故由欧姆定律可知，流过电阻R3的电流可能不变，即电流表A1示数可能不变，因滑动变阻器两端电压变大，且滑动变阻器接入电路的阻值变大，故由欧姆定律可知，流过滑动变阻器的电流可能不变，则干路电流可能不变，即电流表A示数可能不变，故D符合题意。故选D。7、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）ABCD答案：DAR的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；BR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；CR与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；DR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。故选D。8、如下图1所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的UI关系图像如图2所示。则下列判断正确的是（）A图线甲是电阻R1的“UI”关系图像B电源电压为9VCR1的阻值为20D滑动变阻器R2的最大阻值为30答案：D由电路图可知，电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流。AR1为定值电阻，根据欧姆定律可知，通过R1的电流与它两端的电压成正比，其U-I图线为延长线过原点的倾斜直线；由图2可知，图线乙中电流与电压成正比，因此图线乙是电阻R1的“U-I”关系图像，则图线甲为滑动变阻器R2的“U-I”关系图像，故A错误；B由图2可知，电流I=0.3A时，滑动变阻器电压U甲=9V，电阻R1的电压U乙=3V，所以，电源电压U=U甲+U乙=9V+3V=12V故B错误；C图线乙是电阻R1的“U-I”关系图像，当U乙=3V时，I乙=0.3A，所以R1的电阻R1=U1I1=3V0.3A=10故C错误；D由图2可知，电路中最小电流为I最小=0.3A，此时滑动变阻器接入电路的阻值最大，此时滑动变阻器的电压U甲=9V，则滑动变阻器最大阻值R滑大=U甲I最小=9V0.3A=30故D正确。9、电源电压恒定且未知，利用阻值已知的电阻R0和一只电表，几个同学分别设计了如图所示的四种电路来测未知电阻Rx的阻值，其中方法可行的有几种（）A1种B2种C3种D4种答案：C（1）只闭合开关S时，两电阻串联，电流表测量电路的电流，根据UIR表示出电源电压，当S、S1都闭合时R0被短路，只有待测电阻Rx工作，电流表测量电路的电流，根据UIR算出电源电压，根据电源电压相等列等式表示出待测电阻，故（1）可行；（2）只闭合开关S1，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；只闭合开关S2，电路为Rx的简单电路，电流表测通过Rx的电流Ix，此时Rx两端的电压等于电源电压，根据Rx=UxIx求出电阻，故（2）可行；（3）开关S和S1都闭合时，R0被短路，电压表测量电源电压U；只闭合S时，R0和Rx串联，电压表直接测量Rx两端的电压Ux，根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0UUx根据I0=U0R0求出通过定值电阻的电流。根据串联电路电流处处相等可知，通过Rx电流等于通过定值电阻电流IxI0根据欧姆定律求出电阻，故（3）可行；（4）开关S0闭合，S接1时和S接2时电压表的正负接线柱会连接错误，故无法测出未知电阻Rx的阻值。综合分析（1）（2）（3）可以测出未知电阻Rx的阻值，即可行方法有3种。故C符合题意，ABD不符合题意。故选C。10、如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路（）A甲的电阻小于乙的电阻B甲的电阻等于乙的电阻C总电阻大于甲的电阻D总电阻小于乙的电阻答案：DAB因为甲、乙两铜棒材料相同、长度相同、横截面积不同，乙的横截面积大，所以甲的电阻大于乙的电阻，故AB错误；CD甲乙并联在电路中，根据并联电路中电阻的特点可知，电阻并联时相当于增大了导体的横截面积，总电阻会减小，则总电阻小于甲和乙的电阻，故C错误，D正确。故选D。11、在如图1所示的电路中，电源电压恒定不变，滑动变阻器R1的最大阻值为50，定值电阻R220，闭合开关后，将滑动变阻器R1的滑片P移至某一位置时，电流表A1、A2指针偏转均如图2所示，下列说法正确的是（）A滑动变阻器R1与定值电阻R2串联B电流表A1测量通过滑动变阻器R1的电流C电源电压为12VD此时滑动变阻器R1接入电路的电阻值为5答案：DAB由电路图可知，滑动变阻器R1与定值电阻R2并联，电流表A1测量通过定值电阻R2的电流，电流表A2测量干路电流，电压表测量电源电压，故AB错误；C因并联电路中干路电流等于各支路电流之和，所以电流表A2量程为03A，分度值为0.1A，示数为2A，电流表A1量程为00.6A，分度值为0.02A，示数为0.4A，则通过定值电阻R2的电流为0.4A，由I=UR可得，电源电压为UI2R20.4A208V故C错误；D开关S闭合后，滑动变阻器R1与定值电阻R2并联，根据并联电路中各支路两端电压等于电源电压的规律可知，滑动变阻器两端电压为8V，通过滑动变阻器的电流为I1II22A0.4A1.6A则滑动变阻器接入电路的阻值为R1=UI1=8V1.6A=5故D正确。故选D。12、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）ABCD答案：CA电压表测量的是电源电压，示数不变，故A不符合题意；B电压表串联在干路中，无论怎么移动滑动变阻器，电压表示数都约等于电源电压，故B不符合题意；C电压表测量的是R的电压，因为R和R串联，身高越高，R阻值越大分压越多，电压表示数越大，故C符合题意；D电压表测量的是R的电压，身高越高R越大，R分压越小，故D不符合题意。故选C。13、等值电阻R1、R3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为k1；然后取R3与等值电阻R2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为k2，k1与k2相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（）A电阻R1可能短路B电阻R2一定断路C电阻R2可能短路D电阻R3一定断路答案：B由（a）图可知，R1与R3串联，电压表V1测R3两端的电压，电流表A1测电路中的电流，由欧姆定律可知：电压表V1与电流表A1的比值为电阻R3的阻值为k1。由（b）图可知，R2与R3并联，电压表V2测电源电压，电流表测干流的电流，电压表V2与电流表A2的比值为电阻R3与R2并联后的总阻值为k2。根据题意可知电阻R3的阻值与电阻R3与R2并联后的阻值相等，即k1=k2。且电源、电压表和电流表完全相同且完好，由于只存在一个电阻故障，则A电阻R1短路，不会影响电阻R3与R2并联后的总阻值，故A错误；B电阻R2断路，则图（b）中的只存在电阻R3，则电压表V2与电流表A2的比值为电阻R3的阻值，故B正确；C电阻R2短路，则图（b）中电路的电源短路，电压表V2无示数，故电压表V2与电流表A2的比值为0，故C错误；D电阻R3断路，则图（b）中的电压表V2与电流表A2的比值为R2的阻值，不等于图（a）的测量值，故D错误。故选B。14、如图所示电路，电源电压恒定，闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（）A变亮，电压表示数变大B小灯泡亮度不变，电压表示数不变C小灯泡变暗，电压表示数变小D小灯泡亮度不变，电压表示数变大答案：B由电路图知，滑动变阻器与小灯泡并联，电压表测滑动变阻器两端的电压，即测电源电压，滑动变阻器的滑片P向右移动的过程中，电源电压不变，故电压表示数不变，小灯泡两端的电压不变，小灯泡的亮度不变，故选B。15、图甲是热敏电阻RT和定值电阻R的UI关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压URT:URm，丙图中IRT:IRn，则下关系式中正确的是（）Am1nBm1nCm1nDmn答案：B根据串联分压，电压之比为URTUR=IRRTIRR=RRTR=m如图甲，R是定值电阻，故RRT=mR如图丙，电流之比为IRTIR=URRTURR=RRRT=n则此时的热敏电阻为RRT=1nR由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故RRTRRT故1nRmR故m1n故ACD错误，B正确。故选B。多选题16、如图甲所示的电路图，电源电压6V保持不变，闭合开关S1和S2，断开开关S3，电流表A和电流表A1指针偏转角度相同，如图乙所示，下列说法正确的是（）A通过R1的电流是0.3ABR2的阻值是5C断开S1和S2，闭合S3，通过R1和R2的电流之比为11D断开S1和S2，闭合S3，R1和R2两端的电压之比为14答案：ABCA闭合开关S1和S2，断开开关S3时，R1与R2并联，电流表A测干路中电流，所以用大量程读数，电流表A1测R1电流，所以用小量程读数，则通过R1的电流是0.3A，故A正确；B通过R1的电流是0.3A，干路中电流为1.5A，所以则通过R2的电流是1.2A，电源电压6V保持不变，由欧姆定律可得，R2的阻值是R2=UI2=6V1.2A=5故B正确；C断开S1和S2，闭合S3，R1与R2串联，串联电路处处电流皆相等，则通过R1和R2的电流之比为11，故C正确；D由A可得R1的阻值为20，R2的阻值是5，断开S1和S2，闭合S3，R1与R2串联，由欧姆定律可知，串联电路中用电器的电压与电阻成正比，所以R1和R2两端的电压之比为41，故D错误。故选ABC。17、如图所示电路，电源电压保持不变，电压表V1的示数为U1，V2的示数为U2，V3的示数为U3。则下列说法正确的是（）A三个电阻是串联关系B开关S断开时，U1的示数不为零C开关S闭合，三块电压表的示数之和等于总电压D开关S闭合，当滑动变阻器滑片P向b端移动时，U1的变化量绝对值为U1，U2的变化量绝对值为U2，U3的变化量绝对值为U3，则U2=U1+U3答案：ABDA由于电压表的内阻很大，在研究三个电阻的连接情况时，电压表对电路的影响相当于断路，去除后分析，开关闭合后电路中电流的路径唯一，所以三个电阻是串联的，故A正确；B当开关断开时，电压表V1与电阻R1串联接在电源上，所以电压表V1的示数不为零，电压表V1的示数接近电源电压，故B正确；C开关闭合后，电压表V1测量的是R2与R3串联后的电压，而不是R1两端的电压；电压表V2测量的是R2的电压，电压表V3测量的是R3的电压，所以三个电压表的示数和不等于R1、R2、R3三个电阻两端的电压之和，也就不等于总电压，故C错误；D开关S闭合，当滑动变阻器滑片P向b端移动时，滑动变阻器R2的接入电阻变小，R2与定值电阻R3串联的总电阻变小。根据串联电路分压原理可知，R2与定值电阻R3串联的总电压即电压表V1的示数变小，R1两端的电压变大；由串联电路的电压特点可知，R1两端电压与电压表V1示数的和等于电源电压，保持不变，所以电压表V1示数的变化量绝对值为U1，等于R1两端电压的变化量的绝对值UR1，即UR1=U1；当滑动变阻器滑片P向b端移动时，R2两端的电压变小，R1两端的电压变大，R3两端的电压变大，而三个电阻各自两端的电压和等于电源电压，保持不变，所以U2=UR1+U3=U1+U3故D正确。故选ABD。18、在探究“电流与电阻关系”的实验中，某同学根据实验数据绘制了如图所示的图像，下列说法错误的是（）A电压一定，导体中的电流与导体的电阻成反比B电源至少选用两节干电池C换用2电阻做实验时，需要更换电压表的量程D多次实验的目的是为了减小误差答案：CDA在探究“电流与电阻关系”的实验中，根据控制变量法可知，需保持电压不变。由如图可知，电压一定时，导体中的电流与导体的电阻成反比，故A正确，不符合题意；B由图知，这个不变的电压为U=IR=0.4A5=2V电源至少选用两节新干电池（3V），故B正确，不符合题意；C换用2电阻做实验时，可通过滑动变阻器控制电阻两端的电压不变，故不需要更换电压表量程，故C错误，符合题意；D在探究“电流与电阻关系”的实验中，多次实验是为了得出普遍性的规律，而不是减小误差，故D错误，符合题意。故选CD。19、关于“探究电流跟电阻的关系和伏安法测量电阻”两个实验，下列说法中正确的是（）A两个实验都采用了控制变量法B两个实验多次测量的目的是不同的C两个实验的电路是相同的D两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变答案：BCAB探究电流跟电阻的关系时，根据控制变量法，要控制电压不变，为得出普遍性的规律，要多次测量；而伏安法测量电阻时，为提高测量的准确程度，减小误差，要多次测量取平均值。故A错误，B正确；C两个实验的电路如图所示：电路图是相同的，故C正确；D探究电流跟电阻的关系时，根据控制变量法，要控制电阻的电压不变，故变阻器的作用是控制电阻的电压不变；伏安法测量电阻时，要多次测量，故变阻器的作用是改变电阻的电压和通过的电流，故D错误。故选BC。20、如图中，甲图是灯泡L和定值电阻R的IU关系图像。将灯泡L和电阻R先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是（）A乙图中，U1U2B丙图中，I1I2C两种方式中灯L的亮度相同D由图可知，灯泡L和电阻R的电功率P1P4答案：ABDA乙图中灯泡与电阻串联，则通过它们的电流相同，根据甲图可知灯的电压大于R的电压，即U1U2，故A正确；B丙图中灯泡与电阻并联，则它们两端的电压相等，根据甲图可知I1I2，故B正确；C将灯泡L和电阻R先后以乙图和丙图两种方式接在同一电源上，乙图中灯泡两端电压小于电源电压，丙图中灯泡两端电压等于电源电压，由甲图可知灯泡两端电压越大，通过灯泡的电流越大，根据PUI可知灯泡越亮，所以两种方式中灯L的亮度不同，故C错误；D乙图中灯泡两端电压小于电源电压，丙图中电阻两端电压等于电源电压，由甲图可知当电阻两端的电压大于灯泡两端的电压时，通过电阻的电流大于通过灯泡的电流，根据PUI可知电阻的功率P4大于灯泡的功率P1，故D正确。故选ABD。21、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A通过滑动变阻器的电流变小，其两端的电压不变B通过小灯泡的电流及其两端的电压都保持不变C电流表的示数变大，电压表的示数变小D电流表和电压表的示数都变小答案：ABAB由电路图可知，灯泡与R并联，电流表测R支路的电流，电压表测电源电压；并联电路各支路两端的电压等于电源电压，闭合开关S，滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻变大，根据I=UR可知，通过滑动变阻器的电流变小，因为并联电路支路间互不影响，所以滑片的移动后，灯泡支路两端电压和通过它的电流不变，故AB正确；CD因为通过变阻器的电流变小，所以电流表示数变小，电压表测电源电压；由于电源电压不变，则滑片移动时，电压表示数不变，故CD错误。故选AB。22、如图是某二氧化碳浓度检测仪的电路原理图，R0为定值电阻，R1为气敏电阻，其阻值随二氧化碳浓度的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，下列判断正确的是（）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变小C电压表示数变大，电流表示数变大D电压表和电流表示数的比值不变答案：CD由电路图可知，两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流。闭合S，当所测二氧化碳浓度增大时，气敏电阻R1的阻值减小，电路中的总电阻减小，由I=UR可知，电路中的电流变大，即电流表的示数变大；由UIR可知，定值电阻R0两端的电压变大，即电压表的示数变大；根据R=UI可知，电压表与电流表示数的比值为R0的阻值，保持不变。综上所述，AB错误，CD正确。故选CD。23、如图所示，电源电压保持不变，开关S断开时，电流表、电压表的示数分别为I0、U0.将电阻R1与开关S互换，闭合开关S后，电压表的示数为3U0，下列判断正确的是（）A电源电压为3U0B电阻R1的阻值为2U0I0C电阻R2的阻值为3U02I0D将电阻R1与开关S互换，闭合开关S后，电流表的示数为92I0答案：ABDA当电阻R1与开关S互换，闭合开关S后，R1和R2并联，电流表测干路的电流，电压表测电源电压；已知此时电压表示数为3U0，即电源电压为U=3U0；故A正确；BC由图可知，原电路断开开关后，R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；已知此时电压表示数为U0，即R2两端的电压为U0，此时电路中的电流为I0，由欧姆定律可知电阻R2的阻值为R2=U0I0由串联电路的电压特点可知R1两端的电压为U1=U-U2=3U0-U0=2U0则电阻R1的阻值为R1=U1I0=2U0I0故C错误，B正确；D将电阻R1与开关S互换，闭合开关S后，通过R1的电流为I1=UR1=3U02U0I0=32I0通过R2的电流为I2=UR2=3U0U0I0=3I0由并联电路的电流特点可知干路的电流为I=I1+I2=32I0+3I0=92I0即电流表的示数为92I0，故D正确。故选ABD。24、如图所示，电源电压保持不变。开关S闭合，将变阻器滑片P由中点位置向右移动的过程中，下列说法正确的是（）A电流表A1的示数不变B电压表V的示数变小C电流表A示数与电流表A1示数之差变大D电压表V示数与电流表A1示数的乘积不变答案：AD如图所示，R1与R2并联，电流表A1测R1的电流，电流表A测量干路电流，电压表测电源电压，当滑片P向右移动时，接入电路的电阻变大。A由于并联电路相互不影响，滑动变阻器滑片P由中点位置向右移动的过程中，R1支路的电流不变，所以电流表A1的示数不变，故A正确；B电压表测量电源电压，电源电压不变，所以电压表V的示数不变，故B错误；C滑动变阻器滑片P由中点位置向右移动的过程中，接入电路的电阻变大，根据欧姆定律，电压一定时，R2支路上电流变小，电流表A示数与电流表A1示数之差为R2的电流，所以电流表A示数与电流表A1示数之差变小，故C错误；D由于电流表A1与电压表V示数都不变，电压表V示数与电流表A1示数的乘积不变，故D正确。故选AD。25、如图所示，电源电压恒为6V，电流表量程00.6A，电压表量程03V，滑动变阻器规格“501A”，小灯泡规格“2.5V0.25A”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（）A滑片向右滑动，电流表示数变小，电压表示数变大B电流表的示数变化范围是0.1A0.25AC电压表的示数变化范围是1V2.5VD滑动变阻器的阻值调节范围是1050答案：BC从图中可以看出，灯泡L与滑动变阻器串联，电流表测量电路电流，电压表测量灯泡电压。灯泡的额定电流已知，则由可得I=UR灯泡的电阻RL=ULIL=2.5V0.25A=10A从图中可以看出，滑动变阻器的滑片向右移动时，接入的电阻越大，通过电路电流越小，即电流表示数变小，不考虑灯泡阻值变化，根据I=UR可知灯泡两端的电压越小，即电压表示数变小，故A错误；B为保证各用电器安全，电路电流最大为0.25A；当滑动变阻器接入电阻最大时，电路电流最小，此时电路总电阻为Rmax=RL+RPmax=10+50=60电路的最小电流Imin=URmax=6V60=0.1A因此电流表的示数变化范围是0.1A0.25A，故B正确；C电压表测小灯泡两端电压，小灯泡两端电压不允许超过额定电压，故电压表最大示数即小灯泡正常工作时的额定电压2.5V；不考虑灯泡阻值变化，电路最小电流为0.1A，由I=UR可得小灯泡两端电压，即电压表最小示数Umin=IminRL=0.1A10=1V所以电压表的示数变化范围是1V2.5V，故C正确；D当灯泡正常工作时，滑动变阻器接入电阻最小，滑动变阻器接入电阻最小时的电压为UP=U-UL=6V-2.5V=3.5V此时电路的电流Imax=IL=0.25A滑动变阻器接入最小电阻为RPmin=UPImax=3.5V0.25A=14滑动变阻器的规格为“501A”，所以滑动变阻器接入的最大电阻为50，故D错误。故选BC。填空题26、如图甲所示电路中，电源电压、灯泡L1、L2的电阻均保持不变，且灯泡L2的电阻为5。只闭合开关S1时，电流表指针如图乙所示。随后断开开关S1，调整电流表接线柱后，同时闭合开关S1和S2时，电流表指针如图乙所示。同时闭合开关S1和S2时，通过灯泡L1的电流为_A，电压表示数为_V。答案：0.241只闭合开关S1时，灯泡L1接入电路，通过灯泡L1电流大小等于电流表的示数大小，同时闭合开关S1和S2时，灯泡L1、L2并联，电流表示数大小为电路中干路电流大小。电流表大小量程读数分别为1A、0.2A，并联电路中各部分互不影响，通过灯泡L1电流大小保持不变，由并联电路的电流特点可知，干路电流大于支路电流，因此通过灯泡L1的电流为0.2A，电路中干路电流大小为1A。2由并联电路的总电流等于各支路电流之和可知，通过灯泡L2的电流为I2=I-I1=1A-0.2A=0.8A根据欧姆定律的计算公式可得，灯泡L2两端的电压为U=U2=I2R2=0.8A5=4V。27、如图所示，电源电压恒为6V，R1为10，闭合开关后，电流表的示数为0.4A，R2的阻值为_，干路电流为_A。答案：151由电路图可知，R1与R2并联，电流表A测R2支路的电流。1根据I=UR可得电阻R2的阻值R2=UI2=6V0.4A=152因并联电路中各支路两端的电压相等，所以，通过R1支路的电流I1=UR1=6V10=0.6A因并联电路中干路电流等于各支路电流之和，所以，干路的电流I=I1+I2=0.6A+0.4A=1A28、小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为_V，Rx为_。答案：3.6121当开关S1、S2均闭合时，电流表示数如图乙所示，量程为00.6A，分度值为0.02A，该电流表的读数为0.5A，当只闭合开关S1时，只有待测电阻的接入，电流表的示数为0.3A，当开关都闭合时，两电阻并联，通过定值电阻R0的电流为I0=I总-I1=0.5A-0.3A=0.2A电源电压为U=I0R0=0.2A18=3.6V2待测电阻的阻值为Rx=UIx=3.6V0.3A=1229、有一导体两端的电压为12V时，通过它的电流为0.2A，它的电阻是_；当它两端的电压为0V时，它的电阻是_，通过导体的电流是_A。答案：606001由欧姆定律可得，导体的电阻R=UI=12V0.2A=6023因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当它两端的电压为0V时，导体的电阻仍为60不变，此时通过导体的电流为0A。30、5秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为_安，此时导体两端的电压为8伏，导体的电阻为_欧。若通过该导体的电流变为100毫安，该导体的电阻为_欧。答案：0.420201根据I=Qt得I=Qt=2库5秒=0.4安2根据I=UR得I=UR=8伏0.4安=20欧3导体的电阻是导体本身的属性，由长度、材料、横截面积、温度等因素决定，与电流、电压无关。故通过该导体的电流变为100毫安，该导体的电阻为20欧。29
