人教版2023初中物理九年级物理全册第二十章电与磁知识点总结归纳

1

单选题

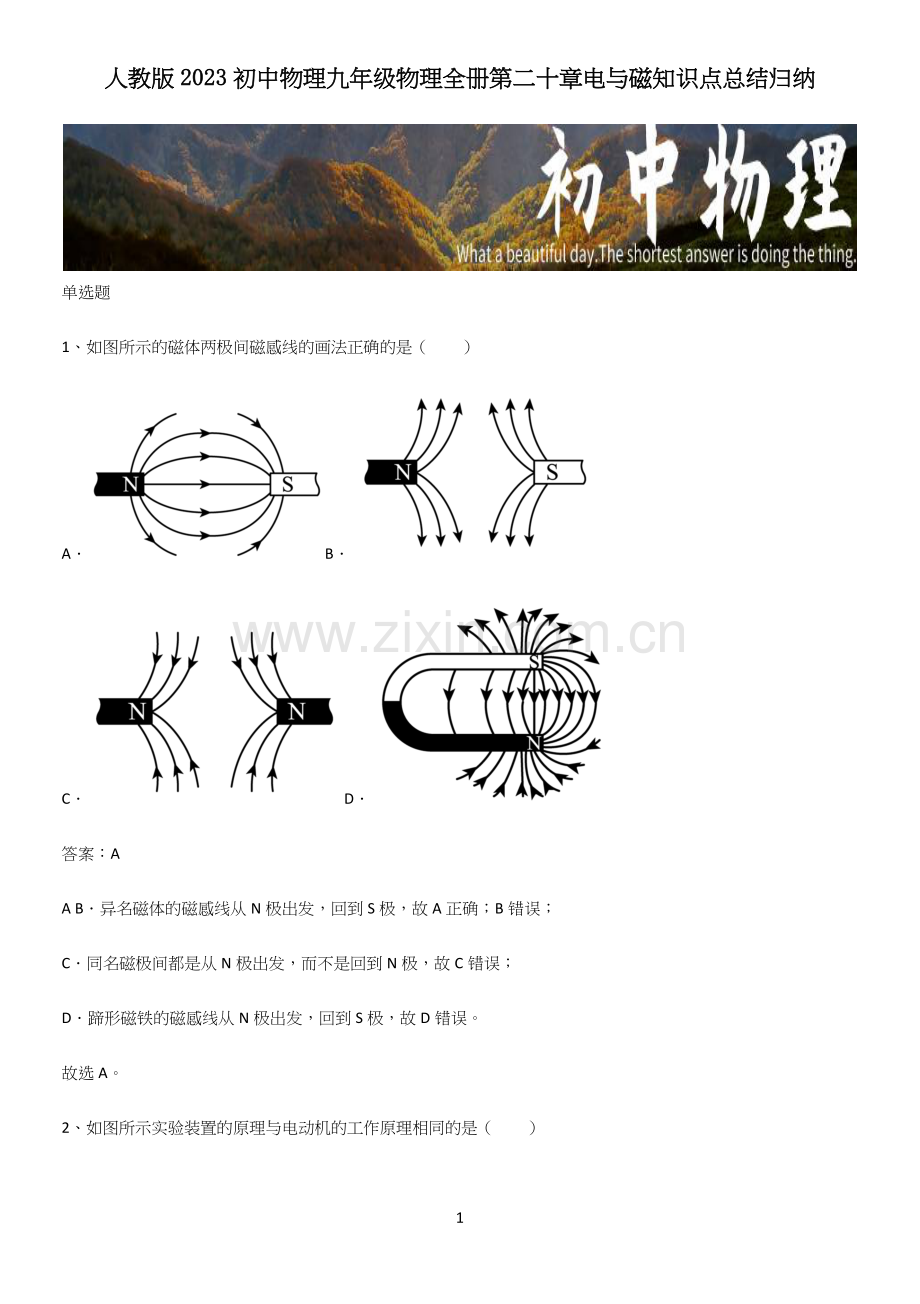

1、如图所示的磁体两极间磁感线的画法正确的是（　　）
A．B．
C．D．
答案：A
A B．异名磁体的磁感线从N极出发，回到S极，故A正确；B错误；
C．同名磁极间都是从N极出发，而不是回到N极，故C错误；
D．蹄形磁铁的磁感线从N极出发，回到S极，故D错误。
故选A。

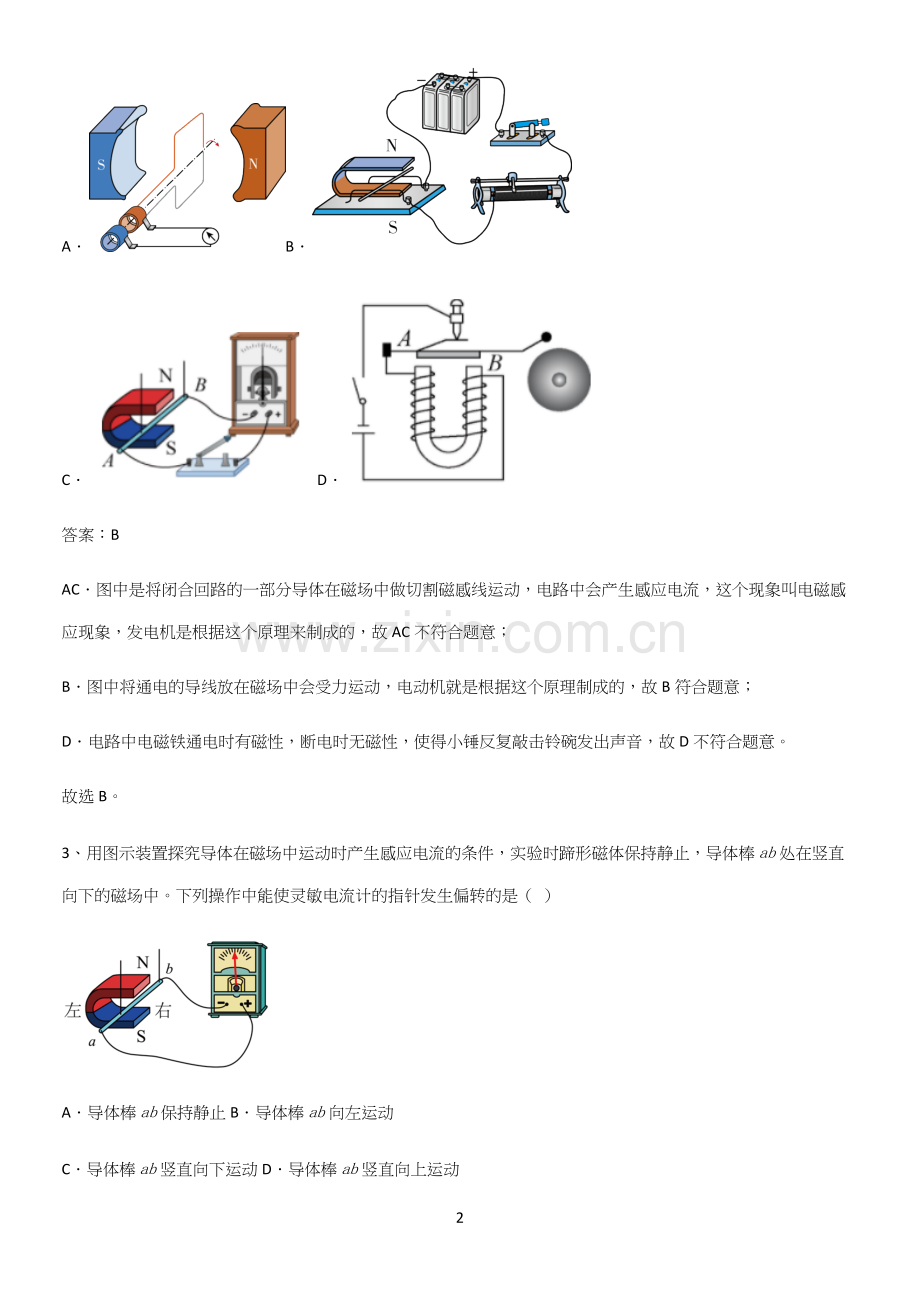

2、如图所示实验装置的原理与电动机的工作原理相同的是（　　）
A．B．
C．D．
答案：B
AC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故AC不符合题意；
B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；
D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。
故选B。
3、用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（  ）

A．导体棒ab保持静止B．导体棒ab向左运动
C．导体棒ab竖直向下运动D．导体棒ab竖直向上运动
答案：B
A．导体棒ab保持静止，没有切割磁感线，故不会产生感应电流，故A不符合题意；
B．导体棒ab向左运动，切割了磁感线会产生感应电流，故B符合题意；
C．导体棒ab竖直向下运动，没有切割磁感线，故不会产生感应电流，故C不符合题意；
D．导体棒ab竖直向上运动，没有切割磁感线，故不会产生感应电流，故D不符合题意。
故选B。
4、图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（  ）

A．线圈在图示位置时，ab边受到磁场的作用力向下
B．线圈由图示位置转过180o时，电流沿dcba流过线圈
C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下
D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下
答案：D
通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。
A．根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故A错误；
B．由图知道，线圈由图示位置转过180o时，电流沿abcd流过线圈，故B错误；
C．线圈由图示位置转过180°时，dc边中电流的方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故C错误；
D．线圈由图示位置转过180°时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故D正确。
故选D。
5、如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（  ）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
答案：D
A．闭合开关S1，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，右端为S极，故A错误；
BCD．闭合开关S1、S2，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由I=UR可知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，电压一定，由I=UR可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC错误，D正确。
故选D。
6、选项图中所示的装置中与甲图工作原理相同的是（　　）

A．自发电手电筒B．话筒
C．手摇式发电机D．扬声器
答案：D
图甲中，线圈通电后，会发生转动，它的原理是磁场对通电线圈有力的作用。
A．自发电手电筒利用电磁感应现象制成的，故A不符合题意；
B．话筒利用的是电磁感应原理，故B不符合题意；
C．手摇式发电机利用电磁感应现象制成的，故C不符合题意；
D．扬声器的原理是磁场对通电线圈有力的作用，故D符合题意。
故选D。
7、我市今年投入运营的第二批“沂蒙红”新能源公交车的动力装置是电动机。下列选项，能说明其工作原理的是（  ）
A．B．C．D．
答案：B
电动机的工作原理是通电导体在磁场中受力的作用。
A．图中是奥斯特实验原理图，探究电流的磁效应现象，故A不符合题意；
B．图中是电动机的工作原理图，即通电导体在磁场中受力作用，故B符合题意；
C．图中使发电机的工作原理图，探究的是电磁感应现象，故C不符合题意；
D．图中是通电线圈切割磁感线产生感应电流的现象，是电磁感应现象，故D不符合题意。
故选B。
8、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（　　）

A．小车向左运动
B．只将滑片P向右移动，电磁铁磁性不变
C．电磁铁右端为N极
D．只将电源正负极交换，电磁铁磁性增强
答案：A
AC．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A正确，C错误；
B．滑片P向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故B错误；
D．把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误。
故选A。
9、马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）
A．闭合开关导体棒在磁场中运动
B．门吸
C．手摇发电电筒
D．电铃
答案：C
感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。利用了电磁感应原理。
A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；
B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；
C．手摇发电电筒的原理是电磁感应，故C符合题意；
D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。
故选C。
10、如图所示的四个磁现象实验中，反映电动机原理的是（）
A．电磁铁磁性的强弱与线圈匝数有关B．通电后导体在磁场中由静止开始运动
C．闭合回路一部分导体切制磁感线产生电流D．通电导线下方的小磁针发生偏转
答案：B
电动机原理是磁场对通电导体有力的作用。
A．电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；
B．通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；
C．闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；
D．通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。
故选B。
11、小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（  ）

A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
答案：B
A．由题意可知，金属杆ab、cd和光滑金属导轨连接成闭合回路，当左右移动cd时，金属杆cd在做切割磁感线的运动，此时电路中产生感应电流，带电金属杆ab在磁场中受力运动，故A错误；
B．当左右移动ab时，此时电路中产生感应电流，带电金属杆cd在磁场中做运动，故B正确；
C．当上下移动右侧磁体时，相当于金属杆cd没有在磁场中做切割磁感线的运动，闭合电路中没有感应电流，金属杆ab不会运动，故C错误；
D．当左右移动cd时，金属杆cd在磁场中做切割磁感线的运动，此时电路中产生感应电流，这与发电机的工作原理相同，故D错误。
故选B。
12、在一次课外实验活动中，一颗铁质的小螺丝钉掉入细小狭长的小洞中（如图）。小科设计了以下四种方案，其中不能取出小螺丝钉的是（　　）

A．B．C．D．
答案：D
A．细线下端的磁体靠近小螺丝钉时，会吸引铁质小螺丝钉，从而取出小螺丝钉，故A不符合题意；
B．磁体能够吸引铁、钴、镍，磁体吸引铁棒而成为一个整体，靠近小螺丝钉时会吸引小螺丝钉，从而取出小螺丝钉，故B不符合题意；
C．铁棒被磁体磁化后具有磁性，靠近小螺丝钉时会吸引小螺丝钉而取出小螺丝钉，故C不符合题意；
D．磁体能够吸引铁、钴、镍，但不吸引铜，也不能磁化铜，所以不能取出小螺丝钉，故D符合题意。
故选D。
13、小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（　　）

A．只对调电源的正、负极
B．只对调磁体的N、S极
C．同时对调电源的正、负极和磁体的N、S极
D．导线①改接G、F点，导线②改接C、E点
答案：C
A．电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，故A不符合题意；
B．只对调磁体的N、S极，磁场方向发生变化，所以电动机的转动方向发生变化，故B不符合题意；
C．同时对调电源的正、负极和磁体的N、S极，电动机的转动方向不会发生变化，故C符合题意；
D．导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，故D不符合题意。
故选C。
14、近日，根据国家知识产权局官网公开的信息，HW公司公开了一种芯片堆叠封装及终端设备、芯片是指含有集成电路的硅片，制造芯片的主要材料是（  ）

A．半导体材料B．超导材料
C．绝缘材料D．磁性材料
答案：A
半导体是指导电性能介于导体与绝缘体之间的材料，芯片的主要材料一一硅，它是半导体，故A符合题意，BCD不符合题意。
故选A。
15、跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（  ）
A．向任意方向摇绳均可产生电流B．电流方向与绳子运动方向无关
C．此过程中机械能转化为电能D．跳绳发电属于电流的磁效应
答案：C
AB．地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故AB不符合题意；
C．此过程中要切割磁感线产生电流，是机械能转化为电能，故C符合题意；
D．跳绳发电属于电磁感应现象，故D不符合题意。
故选C。
多选题
16、货梯设置了超载自动报警系统，其简化电路如图所示，货梯箱底层装有压敏电阻R1，R2为滑动变阻器，K为动触点，A、B为静触点。当出现超载情况时，电铃将发出报警声，以下说法正确的是（  ）

A．电磁铁的上端为N极
B．压敏电阻的阻值随压力的增大而减小
C．压敏电阻的阻值增大，电磁铁的磁性增强
D．如果要使货梯设定的超载质量变大，那么滑动变阻器R2的滑片P向右滑动
答案：BD
A．电流从电磁铁下端流入，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所指的方向为N极，即电磁铁的下端为N极，故A错误；
B．当出现超载情况时，电铃将发出报警声，则衔铁被吸引到K与静触点B接通，表明此时电磁铁磁性增加，即电流变大，电阻变小，所以压敏电阻的阻值随压力的增大而减小，故B正确；
C．压敏电阻的阻值增大，根据欧姆定律，电压一定，电流变小，电磁铁的磁性减弱，故C错误；
D．压敏电阻的阻值随压力的增大而减小，如果要使货梯设定的超载质量变大，则压敏电阻的阻值会变小，电磁铁动作的电流是一定的，根据欧姆定律，电压一定，总电阻一定，所以滑动变阻器接入的电阻要变大，即滑动变阻器R2的滑片P向右滑动，故D正确。
故选BD。
17、所有推动社会发展的科学知识和规律，都是经过众多科学家长期、锲而不舍的研究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是（　　）
A．欧姆对电流与电压及电阻的关系进行了深入研究，归纳出欧姆定律
B．焦耳经研究得出了电流产生的热量跟电流、电阻和通电时间的关系
C．奥斯特发现了电流的磁效应，通过实验证明通电导线周围存在磁场
D．瓦特研究了通电导体周围的磁场分布特点，总结出了右手螺旋定则
答案：ABC
A．欧姆对“电流跟电阻和电压之间的关系”进行了大量的实验，并深入的研究，归纳总结出了欧姆定律，故A符合题意；
B．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故B符合题意；
C．奥斯特将通电导线放在小磁针的上方，小磁针的方向发生偏转，说明通电导线周围存在磁场，故C符合题意；
D．安培研究了通电导体周围的磁场分布特点，总结出了右手螺旋定则，故D不符合题意。
故选ABC。
18、关于磁现象，下列说法正确的是（　　）
A．用磁感线可以描述磁场的强弱
B．小磁针在磁场中静止时N极的指向决定了该点的磁场方向
C．奥斯特实验表明导体周围有磁场
D．在磁体周围撒铁屑可以使铁屑被磁化并显示出磁场的形状
答案：AD
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．自由小磁针在磁场中静止时N极指向与该点的磁场方向一致，但该点的磁场方向是客观存在的，不是由放在该点的小磁针静止时N极指向决定的，故B错误；
C．奥斯特实验表明通电导体周围存在磁场，故C错误；
D．在磁体周围撒铁屑，铁屑会被磁场磁化，并由于受到磁场对它的作用力而有序排列，显示出磁场的形状，故D正确。
故选AD。
19、如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（  ）

A．当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理
B．当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理
C．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验证奥斯特实验
D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验证奥斯特实验
答案：AC
A B．当单刀双掷开关S的触片P置于c点，电源、开关、导体、导线组成了闭合回路，由电源，故可以成为电动机的原理图，故A正确；当单刀双掷开关S的触片P置于d点时，没有电源，故是发电机，故B错误；
C D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，有电源，验证通电导线周围存在磁场，故该装置可验证奥斯特实验是正确的，故C正确；当单刀双掷开关S的触片P置于d点时，没有电源，没有电流，故不是奥斯特实验，故D错误。
故选AC。
20、关于电磁的知识，下列说法正确的是（　　）
A．导体中的电荷做定向移动时，导体周围会产生磁场
B．电动机在使用过程中，将机械能转化为电能
C．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
D．地磁场的磁感线是从地理南极附近指向地理北极附近
答案：AD
A．金属导体中的自由电子在做定向移动时，导体中会产生电流；电流的周围一定会产生磁场，故A正确；
B．电动机工作时，消耗电能，主要将电能转化为机械能，故B错误；
C．闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，故C错误；
D．地磁场的磁感线是从地磁北极（地理南极附近）到地磁南极（地理北极附近），故D正确。
故选AD。
21、小阳学习了电和磁的知识后，形成如下认识，其中正确的是（  ）
A．光是一种电磁波，它在真空中的传播速度约为3×108m/s
B．导线中的自由电子发生定向移动时，它的周围就会产生磁场
C．只要将电动机中的磁场方向改变，线圈的受力方向就会改变
D．电路的一部分导体做切割磁感线运动，导体中就会有电流
答案：AB
A．光是一种电磁波，它在真空中的传播速度与电磁波的传播速度相同，约为3×108m/s，故A正确；
B．导线中的自由电子发生定向移动时形成电流，它的周围就会产生磁场，这是电流的磁效应，故B正确；
C．通电导体在磁场中受力的方向与磁场方向和电流方向有关，故只将电动机中的磁场方向改变，线圈的受力方向不一定改变，故C错误；
D．电磁感应产生的条件是闭合电路的一部分导体做切割磁感线运动，导体中就会有电流，故D错误。
故选AB。
22、下列说法中正确的是（　　）
A．奥斯特实验说明了电流周围存在磁场
B．磁体之间的作用是通过磁场发生的，但磁场并不存在
C．电动机是利用通电线圈在磁场中受力转动的原理工作的
D．磁场对放入其中的小磁针有力的作用
答案：ACD
A．奥斯特实验证实了电流周围存在磁场，即电流的磁效应，故A正确；
B．磁场虽然看不见、摸不着，但是真实存在，磁体间的相互作用就是通过磁场发生的，故B错误；
C．通电直导线在磁场中受力运动，而电动机是利用通电导体在磁场中受力转动的原理制成的，故C正确；
D．磁场的基本性质：磁场对放入其中的磁体有力的作用，所以，磁场对放入其中的小磁针一定有力的作用，故D正确。
故选ACD。
23、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（　　）
A．导体中的负电荷在做定向移动时一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
答案：AD
A．导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故A正确；
B．保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故B错误；
C．闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；
D．磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的N极受到地磁场的作用力，故D正确。
故选AD。
24、下列说法中正确的是（　　）
A．金属导体中的负电荷在做定向移动时一定产生磁场
B．通电导体产生的磁场的方向与通过该导体的电流方向有关
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．负电荷定向移动的方向就是电流的方向
答案：AB
A．导体中的负电荷在做定向移动时会产生电流，电流的周围存在磁场，故A正确；
B．奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故B正确；
C．导体中产生感应电流的条件是：闭合电路的一部分导体、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中做切割磁感线运动时，不一定会产生感应电流，故C错误；
D．物理学上把正电荷的定向移动的方向规定为电流的方向，负电荷的定向移动方向与电流的方向相反，故D错误。
故选AB。
25、关于电磁现象，下列说法中正确的是（　　）
A．通电导体的周围存在磁场
B．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变
C．磁场中，自由旋转的小磁针静止时N极的指向为该点的磁场方向
D．一部分导体在磁场中做切割磁感线运动时，电路中一定会产生感应电流
答案：AC
A．奥斯特实验向人们揭示了电流具有磁效应，通电导体周围存在磁场，故A正确；
B．电磁铁的磁性强弱受线圈匝数，电流大小，是否插入铁芯等因素有关，若在改变电磁铁线圈匝数的同时也改变了电流大小，则电磁铁的磁性强弱可能不变，故B错误；
C．物理学中把磁场中自由小磁针静止时北极所指方向规定为该点的磁场方向，故C正确；
D．一部分导体在磁场中做切割磁感线运动时，电路如果没有闭合，不会产生感应电流，故D错误。
故选AC。
填空题
26、如图是一位“发明家”设计的一种永动机。设想“利用上水池的水使水轮发电机发电，然后，利用发电机发出的电能驱动抽水机把下水池的水再抽回上水池（一部分电能供用电器使用）。这样不断循环下去，就可以制成一个永动机”。这个永动机______（选填“能”或“不能”）持续运转。实际中，抽水机和发电机工作时会发热，有一部分能量转化为______能。一段时间内，抽水机向上的抽水量______（选填“大于”“等于”或“小于”）经水轮发电机流下来的水量。

答案：     不能     内     小于
[1][2]因为抽水发电，发电又抽水的过程中，是机械能与电能的相互转化，在此过程中，有部分机械能和部分电能会转化为内能，即机械能和电能都会逐渐减少，所以机械能和电能的总量不守恒，发电机和抽水机就不可能不停地运转下去，不可能永远有供用电器工作的电。
[3]一段时间内，有部分能量转化为内能，用来抽水的能量越来越少，所以抽水机向上的抽水量小于经水轮发电机流下来的水量。
27、小明在课下通过查阅资料，知道通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合安培定则--用右手握住线圈，让四指指向线圈中电流的方向，则大拇指所指的那端就是线圈的N极。
（1）请你猜想，如图所示，把两个线圈A和B挂在水平光滑的固定细杆MN上，且平行靠近放置，当线圈通入如图所示的方向相同的电流，线圈A和B将互相______（选填：“靠近”“远离”）。
（2）你猜想的依据是______。

答案：     靠近     同名磁极相互排斥，异名磁极相互吸引
[1][2]从图可知两个线圈A和B中电流的方向向上，用右手握住线圈A、B，让四指指向线圈中电流的方向，则大拇指所指的那端就是螺线管的N极，则线圈A的左端为N极，右端为S极；线圈B的左端为N极，右端为S极，根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。可知，线圈A和B将互相靠近。
28、如图甲所示的智能电梯在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的减小而增大。当有人走下电梯后，左侧电路中电流______（选填“增大”、“减小”或“不变”），则图中电磁铁的磁性将______（选填“增强”、“减弱”或“不变”），电动机的功率将______（选填“变大”、“变小”或“不变”）。

答案：     减小     减弱     变小
[1][2]当有人走下电梯后，压力减小，压敏电阻阻值增大，故左侧电路中电流减小，电磁铁磁性减弱。
[3]电磁继电器衔铁与触头1接通，电动机与R1串联，R1分压，电动机电压变小，功率变小。
29、磁体与磁体间的相互作用，可以不相互接触，这是因为磁体周围存在磁场。
（1）在磁体周围，磁体两极处的磁场_______（选填“最强”或“最弱”）；
（2）我们可以用磁感线来表示磁体周围的磁场，下列关于磁感线的说法，正确的是________；
A．磁感线是真实存在的
B．磁感线能表示磁体周围各处磁场的强弱
C．磁感线能表示磁体周围各处磁场的方向
（3）图是某同学绘制的条形磁体周围的磁感线，请指出图中磁感线的主要错误并说明理由：_____。

答案：     最强     BC     主要错误：图中磁感线交叉了；理由：磁感线表示磁体周围磁场，磁场中任一点的磁场只有一个确定的方向，交叉处的磁场方向有两个
[1]在磁体周围，磁体两极处的磁感线最密集，而磁感线越密集，表示磁性越强。
[2] A．磁场是真实存在的，而磁感线是假想的曲线，为了方便研究磁场而引入的，故A错误；
B．磁感线能表示磁体周围各处磁场的强弱，磁感线越密集，磁场越强，故B正确；
C．磁感线能表示磁场的方向，故C正确。
故选BC。
[3]存在的错误之处是图中磁感线交叉了，因为磁感线表示磁体周围磁场，磁场中任一点的磁场只有一个确定的方向，而交叉处的磁场方向有两个，故存在错误。
30、通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系可用右手螺旋定则判定。如图所示，将两个线圈挂在水平固定的光滑细杆上，给两个线圈通以图示方向的电流，则两个线圈将 ___________（选填“靠近”或“远离”）。

答案：远离
由图知，两个线圈中的电流方向相反，用右手握住线圈，让四指指向线圈中电流的方向，则大拇指所指的那端就是线圈的N极，所以左侧线圈的右端为S极；右侧线圈的右端为N极，左端为S极，根据同名磁极相互排斥，两个线圈将远离。
