网络学院课程实训报告-大学论文.doc

编号：

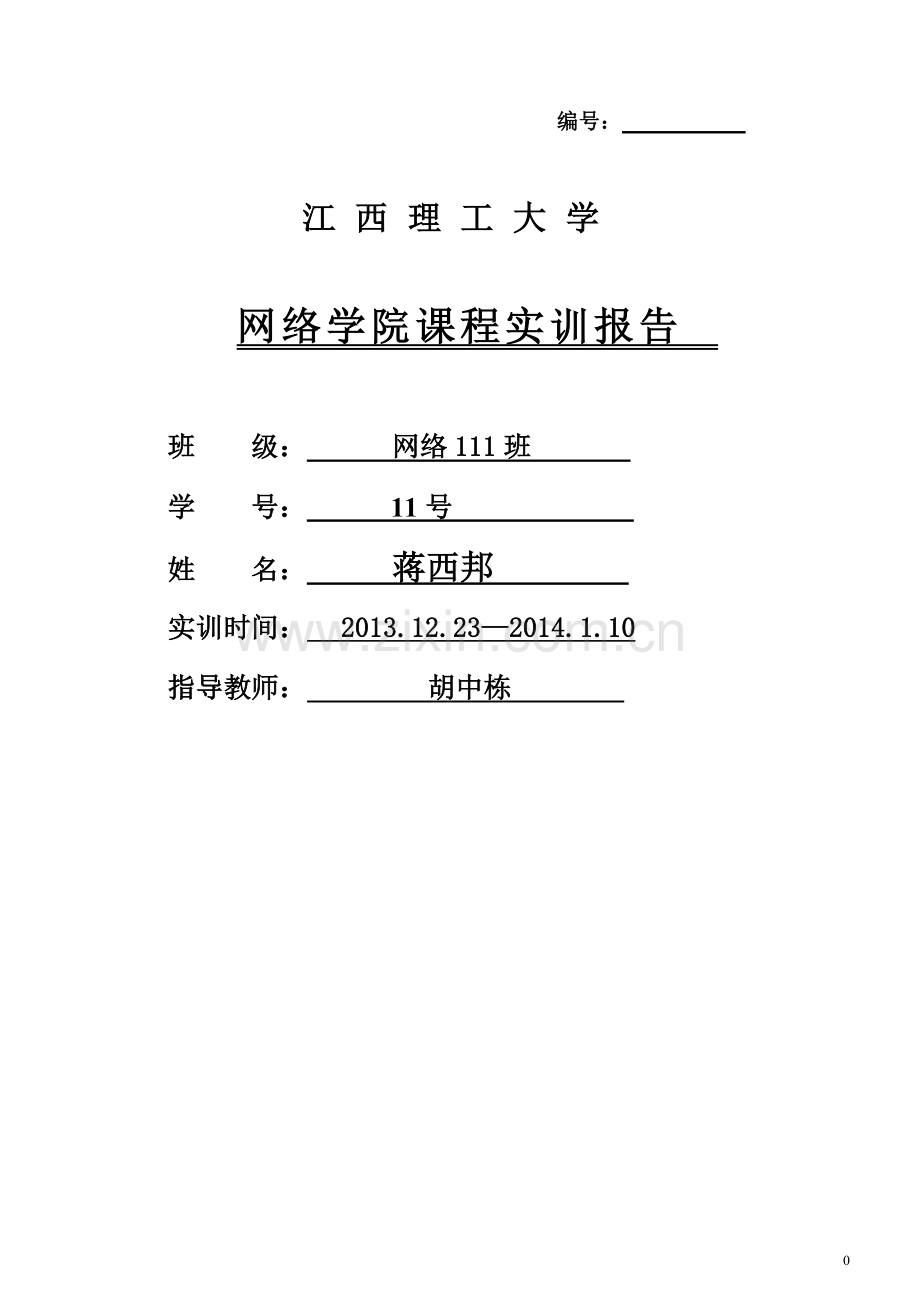

江西理工大学

网络学院课程实训报告

班 级： 网络111班
学 号： 11号
姓 名： 蒋西邦
实训时间： 2013.12.23—2014.1.10
指导教师： 胡中栋

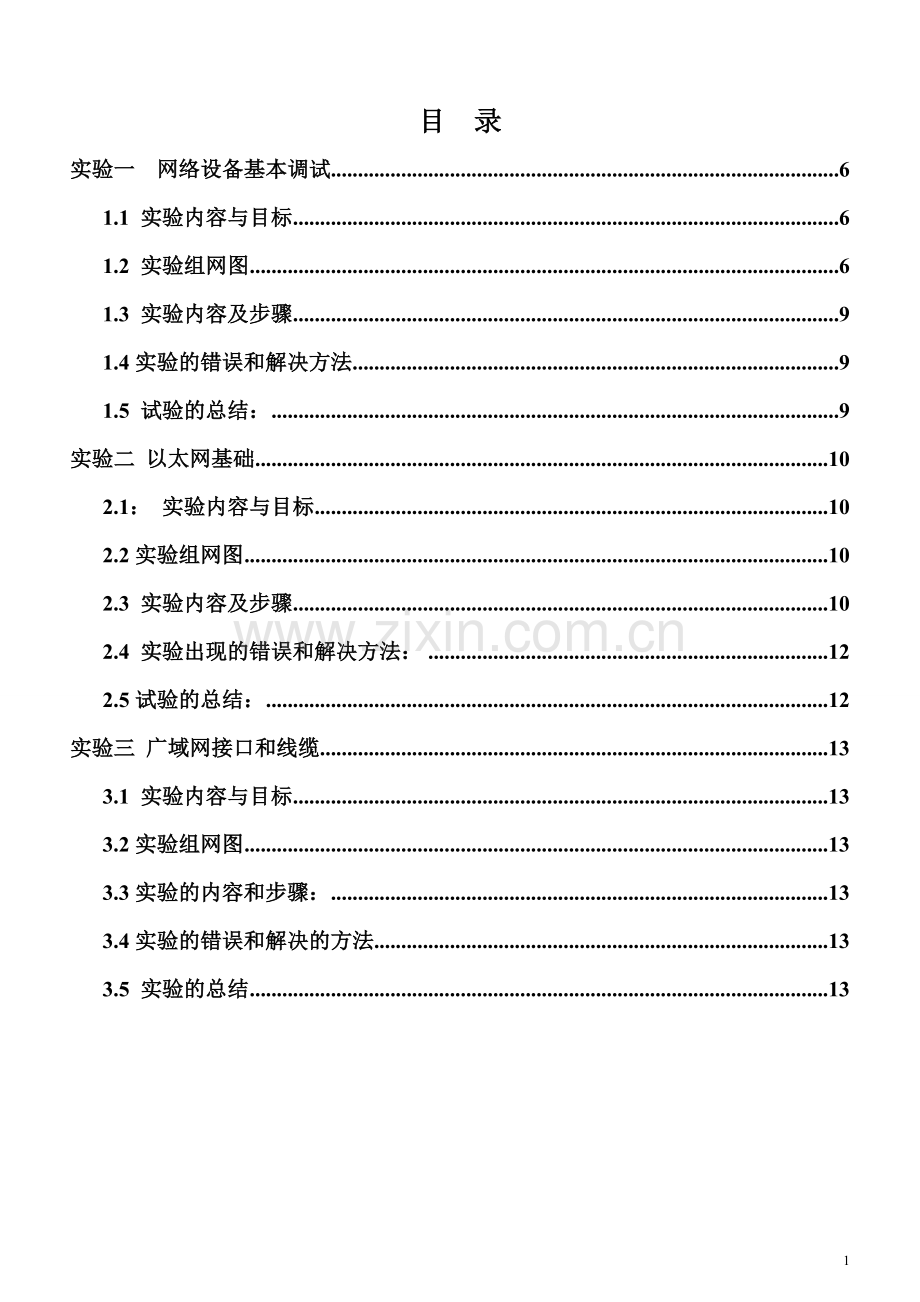

目 录
实验一 网络设备基本调试 6
1.1 实验内容与目标 6
1.2 实验组网图 6
1.3 实验内容及步骤 9
1.4实验的错误和解决方法 9
1.5 试验的总结： 9
实验二 以太网基础 10
2.1： 实验内容与目标 10
2.2实验组网图 10
2.3 实验内容及步骤 10
2.4 实验出现的错误和解决方法： 12
2.5试验的总结： 12
实验三 广域网接口和线缆 13
3.1 实验内容与目标 13
3.2实验组网图 13
3.3实验的内容和步骤： 13
3.4实验的错误和解决的方法 13
3.5 实验的总结 13

实验四 HDLC 14
4.1 实验内容与目标 14
4.2 实验组网图 14
4.3实验的内容和步骤 14
4.4实验的错误和解决的方法 18
4.5 实验的总结 18
实验五 PPP 19
5.1 实验内容与目标 19
5.2实验组网图 19
5.3 实验内容和步骤 19
5.4实验的错误和解决方法 21
5.5实验总结 21
实验六 IP基础 22
6.1 实验内容与目标 22
6.2实验组网图 22
6.3实验内容及步骤 22
6.4实验出现的错误和解决方法 26
6.5 实验总结 26
实验七 DHCP 27
7.1 实验内容与目标 27
7.2实验组网图 27
7.3实验内容及步骤 27
7.4实验出现的错误和解决的方法 29
7.5实验的总结 29
实验八 IPv6 30
8.1 实验内容与目标 30
8.2实验组网图 30
8.3实验内容及步骤 30
8.4实验出现的错误和解决的方法 31
8.5实验总结 31
实验九 链路聚合 32
9.1 实验内容与目标 32
9.2 实验组网图 32
9.3实验内容和步骤 32
9.4实验出现的错误和解决的方法 32
9.5实验总结 32
实验十 直连路由和静态路由 33
10.1 实验内容与目标 33
10.2实验组网图 33
10.3实验内容和步骤 33
10.4 实验出现的错误和解决的方法 38
10.5 实验总结 38

实验十一 RIP 39
11.1 实验内容与目标 39
11.2实验组网图 39
11.3实验内容和步骤 39
11.4实验的错误和解决的方法 44
11.5 实验总结 44
十二 实验总结 45
12.1 实验总结 45
12.2存在的问题及解决思路 45

实验一 网络设备基本调试
1.1 实验内容与目标
完成本实验，应该能够达到以下目标。
A.掌握ping，tracert 系统连通检测命令的使用方法
B.掌握debug命令的使用方法
1.2 实验组网图
本实验按照实验图1-1进行组网。

1.3 实验内容及步骤
1.3.1 搭建基本链接环境。
完成PC、交换机、路由器互连
RTA的配置如下：
[H3C]sysname RTA
[RTA]interface GigabitEthernet 0/0
[RTA-GigabitEthernet0/0]ip add 192.168.0.1 24
[RTA]interface GigabitEthernet 0/1
[RTA-GigabitEthernet0/1]ip add 192.168.1.1 24
同样RTB也完成与RTB同样的操作
1.3.2 检查连通性
步骤一：检查RTA于PCA的连通性
[RTA]ping 192.168.0.10
PING 192.168.1.2: 56 data bytes, press CTRL_C to break
Reply from 192.168.0.10: bytes=56 Sequence=1 ttl=255 time=27 ms
Reply from 192.168.0.10: bytes=56 Sequence=2 ttl=255 time=27 ms
Reply from 192.168.0.10: bytes=56 Sequence=3 ttl=255 time=27 ms
Reply from 192.168.0.10: bytes=56 Sequence=4 ttl=255 time=26 ms
Reply from 192.168.0.10: bytes=56 Sequence=5 ttl=255 time=26 ms
--- 192.168.0.10 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 26/26/27 ms
Ping得到的结果：

再次检查对PCA的连通性，使用的完整命令依次为：
<RTA>ping -c 50 192.168.0.10
<RTA>ping -s 512 192.168.0.10
<RTA>ping -a 192.168.1.1 192.168.0.10

步骤二：检查RTA与PCB的连通性。
ping 192.168.1.1
答案是能ping通。

1.3.3检查数据包转发路径
步骤一： 检查从PCA到PCB的数据包转发路径
tracert 192.168.1.10
总共2跳，第一跳为RTA，第二跳到达PCB。
步骤二： 检查从RTA到PCB的数据包转发路径
<RTA>tracert 192.168.1.10
总共1跳，第一跳到达PCB。
查看路由器tracert命令携带的参数。使用的完整命令为：
****<RTA>tracert ?
显示的结果如下：
<RTA>tracert 192.168.1.10
traceroute to 192.168.1.10(192.168.1.10) 30 hops max,40 bytes packet, press CTR
L_C to break
192.168.1.10 1 ms <1 ms 1 ms
1.3.4练习使用查看调试信息
步骤:一：开启RTA终端对信息的监视和显示功能
<RTB>terminal monitor
% Current terminal monitor is on.

<RTB>terminal debugging
% Current terminal debugging is on.
步骤二：打开RTA上ICMP的调试开关
<RTB>debugging ip icmp
步骤三： 在PCA上ping RTA，观察RTB调试信息输出
ping -n 10 192.168.0.1
*******在RTA上的debugging信息输出类似于：
Ping –n 10 192.168.0.1
*Dec 25 10:18:42:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Receive: echo(Type=8, Code=0), Src = 192.168.0.10, Dst = 192.168.0.1

*Dec 25 10:18:42:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Send: echo-reply(Type=0, Code=0), Src = 192.168.0.1, Dst = 192.168.0.10

*Dec 25 10:18:43:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Receive: echo(Type=8, Code=0), Src = 192.168.0.10, Dst = 192.168.0.1

*Dec 25 10:18:43:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Send: echo-reply(Type=0, Code=0), Src = 192.168.0.1, Dst = 192.168.0.10

*Dec 25 10:18:44:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Receive: echo(Type=8, Code=0), Src = 192.168.0.10, Dst = 192.168.0.1

*Dec 25 10:18:44:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Send: echo-reply(Type=0, Code=0), Src = 192.168.0.1, Dst = 192.168.0.10

*Dec 25 10:18:45:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Receive: echo(Type=8, Code=0), Src = 192.168.0.10, Dst = 192.168.0.1

*Dec 25 10:18:45:209 2013 RTA IPTRAP/7/debug_icmp:
ICMP Send: echo-reply(Type=0, Code=0), Src = 192.168.0.1, Dst = 192.168.0.10

步骤四： 关闭调试开关
<RTA>undo debugging all
1.4实验的错误和解决方法4：
直接接入视图中操作，没有设置IP地址，使得实验浪费一点时间。后来在老师和同学的研究与讨论中解决了问题，使得这个实验完整的实现。
1.5 试验的总结：
完成本实验后，充分的掌握了ping，tracet系统连通检测命令的方法和debug的使用方法。虽然说不能百分百掌握，但是从其中了解很多不懂的知识。

实验二 以太网基础
2.1： 实验内容与目标
完成本实验，应该能够达到以下目标。
A.掌握网线制作方法
B.理解交叉网线和直连网线的区别
C.忘我以太网速率和双工的配置
2.2实验组网图
本实验按照实验图2-1进行组网。

2.3 实验内容及步骤
2.3.1 配置以太网双工与速率
步骤一：建立物理连接并运行超级终端
将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。电缆的RJ-45头一端连接交换机的Console口；9针RS-232接口一端连接计算机的串行口。
步骤二：查看端口双工与速率
按照组网图，将PCA与SWA的端口E1/0/5相连，连接后，在SWA上通过display interface Ethernet 1/0/5查看接口显示状态，根据该命令输出请补充如下的空格：
(----------------我们在交换机是的借口是e1/0/2)
Ethernet1/0/2 current state: UP
IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 3ce5-a648-d7f1
Description: Ethernet1/0/2 Interface
Loopback is not set
Media type is twisted pair, Port hardware type is 100_BASE_TX
100Mbps-speed mode, full-duplex mode
Link speed type is autonegotiation, link duplex type is autonegotiation
从如上显示信息可以看到端口的状态、物理MAC地址、连接的线缆类型以及端口的双工与速率。

步骤三：修改端口速率
在SWA上将端口E1/0/5的速率修改为100M，请在如下的空格中填写完整的配置命令：
[SWA-Ethernet1/0/5]speed 100
修改完成后，再次通过命令display interface Ethernet 1/0/5查看端口Ethernet1/0/5的状态，根据该命令输出请补充如下的空格：
[SWA-Ethernet1/0/2]display interface Ethernet 1/0/2
Ethernet1/0/2 current state: UP
IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 3ce5-a648-d7f1
Description: Ethernet1/0/2 Interface
Loopback is not set
Media type is twisted pair, Port hardware type is 100_BASE_TX
100Mbps-speed mode, full-duplex mode
Link speed type is force link, link duplex type is autonegotiation
从如上显示信息可以看到，虽然端口的速率仍然是100M，但是速率模式已经是强制模式，而不是自协商模式，而此时双工的工作模式依然是自协商。
步骤四：修改端口双工模式
在SWA上将端口E1/0/5的的双工模式配置为全双工模式，请在如下的空格中填写完整的配置命令：
[SWA-Ethernet1/0/5]duplex full
修改完成后，再次通过命令display interface Ethernet 1/0/5查看端口Ethernet1/0/5的状态，根据该命令输出请补充如下的空格：[SWA-Ethernet1/0/2]display int e1/0/2
Ethernet1/0/2 current state: UP
IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 3ce5-a648-d7f1
Description: Ethernet1/0/2 Interface
Loopback is not set
Media type is twisted pair, Port hardware type is 100_BASE_TX
100Mbps-speed mode, full-duplex mode
Link speed type is force link, link duplex type is force link
100Mbps-speed mode, full-duplex mode
Link speed type is force link, link duplex type is force link
从如上显示信息可以看到，端口虽然依然是全双工模式，但是其协商模式已经是强制模式，而不是自协商模式。
步骤五： 同时修改端口的速率与双工
在SWA上将端口Ethernet1/0/5的速率修改为10M，双工模式修改为半双工，请在如下的空格中补充完整的配置命令：
[SWA-Ethernet1/0/5]speed 10
[SWA-Ethernet1/0/5]duplex half
修改完成后，再次通过命令display interface Ethernet 1/0/5查看端口Ethernet1/0/5的状
Ethernet1/0/2 current state: UP
IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 3ce5-a648-d7f1
Description: Ethernet1/0/2 Interface
Loopback is not set
Media type is twisted pair, Port hardware type is 100_BASE_TX
100Mbps-speed mode, full-duplex mode
Link speed type is force link, link duplex type is force link
步骤六： 关闭端口
在SWA上通过在接口视图下执行shutdown命令可以将端口Ethernet1/0/5关闭，
配置完成后，再次通过命令display interface Ethernet 1/0/5查看端口Ethernet1/0/5的状态，根据该命令输出请补充如下的空格：
Ethernet1/0/10: link status is DOWN
[SWA-Ethernet1/0/2]display int e1/0/2
Ethernet1/0/2 current state: Administratively DOWN
IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 3ce5-a648-d7f1
Description: Ethernet1/0/2 Interface
Loopback is not set
Media type is twisted pair, Port hardware type is 100_BASE_TX
10Mbps-speed mode, half-duplex mode
Link speed type is force link, link duplex type is force link
可以看到端口被关闭，但是步骤五配置的双工模式和速率模式没有改变。该命令只是影响了端口的物理状态。
可以通过在接口视图下配置undo shutdown命令将端口Ethernet1/0/5开启。
2.4 实验出现的错误和解决方法：
将ppp上的e1/0/5当成是本机的交换机接口，后来问老师，在老师的指导下，明白了，那个交换机的接口必须是自己电脑当前的显示e1/0/2。还有修改端口速率和修改端口双工模式时候要清楚的知道做的方法，最后关闭端口要shutdown。

2.5试验的总结：
本实验做完后，能清楚的了解端口的状态，物理MAC地址。连接线缆类型一集端口的双工与速率。也掌握修改端口速率和修改端口双工模式，还有懂事修改端口的速率和双工。最后做完以后记得要改回原来的配置。

实验三 广域网接口和线缆
3.1 实验内容与目标
完成本实验，应该能够达到以下目标
A.熟悉常用广域网接口
B.熟悉常用广域网接口线缆
C.掌握广域网接口常见配置
3.2实验组网图
本实验按照实验图3-1进行组网。

3.3实验的内容和步骤：
实验任务一： 广域网接口线缆
步骤一：连接广域网接口线缆
通过V.35电缆将路由器RTA和RTB广域网接口S1/0实现互联，其中连接RTA的V.35电缆外接网络侧为34孔插座，而连接RTB的V.35电缆外接网络侧为34针插头（虽然通常只保留在用的针），由此可以得知路由器RTB的接口S1/0是DTE端，而路由器RTA的接口S1/0是DCE端
步骤二：查看广域网接口信息
在RTA上通过display interface Serial 1/0命令查看接口Serial 1/0的信息，根据其输出信息可以看到：
[RTA]display interface serial 5/0
Serial5/0 current state: UP
Line protocol current state: UP
Description: Serial5/0 Interface
The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet protocol processing : disabled
Link layer protocol is PPP
LCP opened
Output queue : (Urgent queuing : Size/Length/Discards) 0/100/0
Output queue : (Protocol queuing : Size/Length/Discards) 0/500/0
Output queue : (FIFO queuing : Size/Length/Discards) 0/75/0
Physical layer is synchronous, Baudrate is 64000 bps
Interface is DCE, Cable type is V35, Clock mode is DCECLK1

在RTB上通过display interface Serial 1/0命令查看接口Serial 1/0的信息，根据其输出信息可以看到：
实验5
[RTB]display interface serial 5/0
Serial5/0 current state: UP
Line protocol current state: UP
Description: Serial5/0 Interface
The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet protocol processing : disabled
Link layer protocol is PPP
LCP opened
Output queue : (Urgent queuing : Size/Length/Discards) 0/100/0
Output queue : (Protocol queuing : Size/Length/Discards) 0/500/0
Output queue : (FIFO queuing : Size/Length/Discards) 0/75/0
Physical layer is synchronous, Baudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is DCECLK1
由以上信息可以看到，RTA和RTB的广域网V.35电缆接口工作在同步模式下，目前的传输速率是64000 bps或者64K bps
步骤三：配置广域网接口参数
配置将RTB的接口S1/0的传输速率修改为 2Mbps，请在如下的空格中补充完整的配置命令：
[RTB-Serial1/0]baudrate 2048000
在RTB上执行该命令后，有信息提示：Serial1/0: Baudrate can only be set on the DCE，意思即为只能在DCE侧修改接口的波特率即传输速率
然后配置将RTA的接口S1/0的传输速率修改为 2Mbps，请在如下的空格中补充完整的配置命令：
[RTA-Serial1/0]baudrate 2048000
配置完成后通过display interface Serial 1/0命令查看接口Serial1/0的信息，根据其输出信息可以看到
[RTA-Serial5/0]display int s5/0
Serial5/0 current state: UP
Line protocol current state: UP
Description: Serial5/0 Interface
The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet protocol processing : disabled
Link layer protocol is PPP
LCP opened
Output queue : (Urgent queuing : Size/Length/Discards) 0/100/0
Output queue : (Protocol queuing : Size/Length/Discards) 0/500/0
Output queue : (FIFO queuing : Size/Length/Discards) 0/75/0
Physical layer is synchronous, Baudrate is 2048000 bps

在RTA的接口Serial 1/0下作如下配置：
[RTA-Serial1/0]physical-mode async
如上配置命令的含义是配置该物理接口工作在异步方式下
一般情况下，V.35电缆一般只用于同步方式传输数据。
结果如下：
[RTA-Serial5/0]physical-mode async
%Dec 30 15:55:24:743 2012 RTA IFNET/3/LINK_UPDOWN: Serial5/0 link status is DOWN
.
%Dec 30 15:55:24:743 2012 RTA IFNET/5/LINEPROTO_UPDOWN: Line protocol on the int
erface Serial5/0 is DOWN.
[RTA-Serial5/0]
%Dec 30 15:55:26:172 2012 RTA IFNET/3/LINK_UPDOWN: Serial5/0 link status is UP.
[RTA-Serial5/0]%Dec 30 15:55:26:172 2012 RTA IFNET/3/LINK_UPDOWN: Serial5/0 link status is UP.
3.4实验的错误和解决的方法
在s1/0这个问题上出现很多错误，不是S1/0而是s5/0，有些记不住，接线式s端口是在后面连线不是在全面，前面的是接口视图的线。在老师的指导下完成了本实验。
3.5 实验的总结
做完本实验熟悉的掌握了广域网接口和线缆，根据步骤一步一步往下做，遇到问题先是自己解决，实在不行就和同学老师研究和讨论下。最为记得的是知道了DCE和DTE端。

14

实验四 HDLC
4.1 实验内容与目标
完成本实验，应该能够达到以下目标
A.了解HDLC协议的基本原理
B.掌握HDLC的基本配置方法
C.掌握HDLC的常用配置命令
4.2 实验组网图
本实验按照实验图4-1进行组网

4.3实验的内容和步骤
4.3.1通过HDLC协议实现RTA与RTB广域网互通
步骤一：运行超级终端并初始化路由器配置
将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。电缆的RJ-45头一端连接路由器的Console口；9针RS-232接口一端连接计算机的串行口。
进行初始化，使实验不受外界的影响。
步骤二：依据规划建立两台路由器之间的物理连接
将两台路由器的S1/0接口通过V35电缆连接，然后在RTA上执行命令display interface serial1/0，根据其输出信息可以看到：
在RTB上执行同样的命令并查看如上信息
[H3C]sysname RTB
[RTB]dis int s5/0
Serial5/0 current state: UP
Line protocol current state: UP
Description: Serial5/0 Interface
The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet protocol processing : disabled
Link layer protocol is PPP

步骤三：配置路由器广域网上封装HDLC协议
在RTA上配置广域网接口S1/0封装HDLC协议，请补充完整的配置命令：

然后在RTA上执行命令display interface serial1/0，根据其输出信息可以看到：
在RTB上执行同样的命令并查看如上信息

步骤四：配置路由器广域网接口IP地址
在RTA上配置广域网接口S1/0的IP地址。请补充完整的配置命令：
在RTB上也完整广域网接口IP地址配置
在RTA的S1/0接口模式视图下，执行命令display this,可以看到
interface Serial1/0
link-protocol hdlc
ip address 10.1.1.1 255.255.255.252,根据此信息检查并核实配置的正确性。
在RTB的S1/0接口模式下，执行同样的命令并查看核实配置的正确性。
步骤七： 检查路由器广域网之间的互通性
在RTA上通过ping命令检查RTA与RTB广域网之间的互通性，其结果是：可以互通

4.4实验的错误和解决的方法
没有初始，导致有些结果没有想象中的出现，还有ping的时候没有做好相应准备，导致错误出现很多。在两台电脑下配置导致物理地址重复。在老师和同学的指导下，先是在一台电脑上做，后是初始，然后按照步骤一步一步往下做。
4.5 实验的总结
可以基本掌握HDLC的配置方法和命令，通过HDLC协议可以实现RTA与RTB广域网互通。还有配置路由器广域网上封装HDLC协议。

实验五 PPP
5.1 实验内容与目标
A.完成本实验，应该能够达到以下目标
B.完成PPP连接的基本配置
C.完成PPP PAP/CHAP验证的配置
D.完成PPP MP的配置
E.熟悉PPP的常用监控和维护命令
5.2实验组网图
本实验按照实验图5-1和5-2进行组网。

5.3 实验内容和步骤
5.3.1PPP协议基本配置
步骤一：运行超级终端并初始化路由器配置
将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。电缆的RJ-45头一端连接路由器的Console口；9针RS-232接口一端连接计算机的串行口。
步骤二：依据规划建立两台路由器之间的物理连接
将两台路由器的S1/0接口通过V35电缆连接，然后在RTA上执行命令display interface serial1/0，根据其输出信息可以看到：
[H3C]sysname RTA
[RTA]display int s5/0
Serial5/0 current state: UP
Line protocol current state: UP
Description: Serial5/0 Interface
The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet protocol processing : disabled
Link layer protocol is PPP

在RTB上执行同样的命令并查看如上信息
通过如上输出信息可以得知，路由器串口默认的链路层封装协议是ppp
步
步骤三：检查路由器广域网之间的互通性
在RTA上通过ping命令检查RTA与RTB广域网之间的互通性，其结果是：可以互通
[RTA-Serial5/0]ping 10.1.1.2
PING 10.1.1.2: 56 data bytes, press CTRL_C to break
Reply from 10.1.1.2: bytes=56 Sequence=1 ttl=255 time=25 ms
Reply from 10.1.1.2: bytes=56 Sequence=2 ttl=255 time=26 ms
Reply from 10.1.1.2: bytes=56 Sequence=3 ttl=255 time=26 ms
Reply from 10.1.1.2: byte
