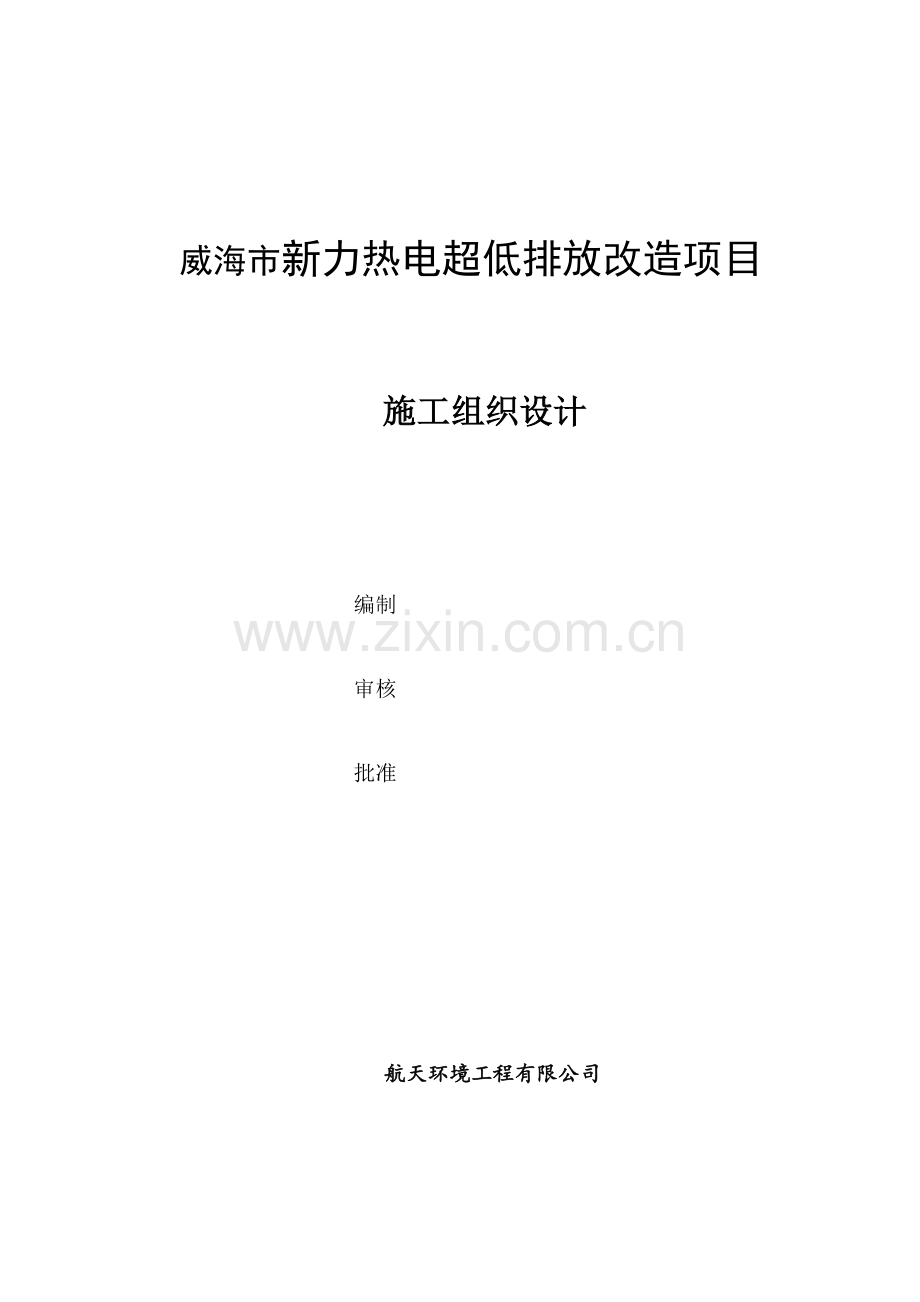

脱硫塔改造施工组织设计.doc

威海市新力热电超低排放改造项目

施工组织设计

编制

审核

批准

航天环境工程有限公司

目 录
第一章 工程概况 1矚慫润厲钐瘗睞枥庑赖。
1 工程简况 1聞創沟燴鐺險爱氇谴净。
2 工程项目名称 2残骛楼諍锩瀨濟溆塹籟。
3 施工范围及内容 2酽锕极額閉镇桧猪訣锥。
4 工期要求 6彈贸摄尔霁毙攬砖卤庑。
5 质量目标 6謀荞抟箧飆鐸怼类蒋薔。
6 工程特点、难点、关键点 7厦礴恳蹒骈時盡继價骚。
第二章 安全目标及管理措施 8茕桢广鳓鯡选块网羈泪。
1 安全生产方针及目标 8鹅娅尽損鹌惨歷茏鴛賴。
1.1 安全生产方针 8籟丛妈羥为贍偾蛏练淨。
1.2 职业安全健康的管理方针 8預頌圣鉉儐歲龈讶骅籴。
1.3 安全生产目标 8渗釤呛俨匀谔鱉调硯錦。
1.4 安全目标管理 8铙誅卧泻噦圣骋贶頂廡。
1.5 安全保证体系（见附图） 9擁締凤袜备訊顎轮烂蔷。
2 安全管理职责 9贓熱俣阃歲匱阊邺镓騷。
2.1 总的管理原则 9坛摶乡囂忏蒌鍥铃氈淚。
2.2 项目经理职责 9蜡變黲癟報伥铉锚鈰赘。
2.3 项目副经理职责 9買鲷鴯譖昙膚遙闫撷凄。
2.4 项目安全员职责 10綾镝鯛駕櫬鹕踪韦辚糴。
2.5 项目施工员职责 10驅踬髏彦浃绥譎饴憂锦。
2.6 作业队（班组）长职责 11猫虿驢绘燈鮒诛髅貺庑。
2.7 作业人员职责 11锹籁饗迳琐筆襖鸥娅薔。
3 安全管理与危险控制 12構氽頑黉碩饨荠龈话骛。
3.1 安全管理依据 12輒峄陽檉簖疖網儂號泶。
3.2 危险辩识、危险评价和危险控制 13尧侧閆繭絳闕绚勵蜆贅。
3.3 安全管理 14识饒鎂錕缢灩筧嚌俨淒。
3.4 吊装、运输、高空作业 18凍鈹鋨劳臘锴痫婦胫籴。
3.5 事故报告及应急响应 20恥諤銪灭萦欢煬鞏鹜錦。
3.6 针对本工程的专用安全隔离措施 21鯊腎鑰诎褳鉀沩懼統庫。
4 现场消防措施 21硕癘鄴颃诌攆檸攜驤蔹。
4.1 消防管理目标 21阌擻輳嬪諫迁择楨秘騖。
4.2 消防管理组织机构 21氬嚕躑竄贸恳彈瀘颔澩。
4.3 消防管理职责 21釷鹆資贏車贖孙滅獅赘。
4.4 消防管理制度 22怂阐譜鯪迳導嘯畫長凉。
4.5 消防管理措施 22谚辞調担鈧谄动禪泻類。
第三章 健康环境保护及文明施工主要措施 26嘰觐詿缧铴嗫偽純铪锩。
1 方针与目标 26熒绐譏钲鏌觶鷹緇機库。
1.1 环境方针 26鶼渍螻偉阅劍鲰腎邏蘞。
1.2 环境目标 26纣忧蔣氳頑莶驅藥悯骛。
2 组织机构及职责 26颖刍莖蛺饽亿顿裊赔泷。
2.1 组织机构 26濫驂膽閉驟羥闈詔寢賻。
2.2 质量总监环保职责 26銚銻縵哜鳗鸿锓謎諏涼。
3 环境管理 26挤貼綬电麥结鈺贖哓类。
4 劳动保护与职工健康保证措施 27赔荊紳谘侖驟辽輩袜錈。
4.1 医疗卫生 27塤礙籟馐决穩賽釙冊庫。
5.2 个人防护 27裊樣祕廬廂颤谚鍘羋蔺。
5 现场文明施工措施 27仓嫗盤紲嘱珑詁鍬齊驁。
5.1 办公环境与职工着装 27绽萬璉轆娛閬蛏鬮绾瀧。
5.2 场容管理措施 28骁顾燁鶚巯瀆蕪領鲡赙。
第四章 施工组织与管理措施 30瑣钋濺暧惲锟缟馭篩凉。
1 管理力量的优化配置 30鎦诗涇艳损楼紲鯗餳類。
2.1 管理工作 30栉缏歐锄棗鈕种鵑瑶锬。
2.2 岗位职责 30辔烨棟剛殓攬瑤丽阄应。
2.2 项目组织的运作 31峴扬斕滾澗辐滠兴渙藺。
2.4 施工准备 32詩叁撻訥烬忧毀厉鋨骜。
3 施工配合 34则鯤愜韋瘓賈晖园栋泷。
3.1 我单位与业主及业主的配合 34胀鏝彈奥秘孫戶孪钇賻。
3.2 我单位内部安装与其他我单位的施工配合 34鳃躋峽祷紉诵帮废掃減。
4 成本控制措施 34稟虛嬪赈维哜妝扩踴粜。
第五章 施工进度计划及保证措施 36陽簍埡鲑罷規呜旧岿錟。
1 工期安排原则 36沩氣嘮戇苌鑿鑿槠谔應。
2 计划开竣工日期 36钡嵐縣緱虜荣产涛團蔺。
3 施工进度计划 36懨俠劑鈍触乐鹇烬觶騮。
3.1 总计度计划 36謾饱兗争詣繚鮐癞别瀘。
3.2 进度计划 37呙铉們欤谦鸪饺竞荡赚。
第六章 资源配置计划 38莹谐龌蕲賞组靄绉嚴减。
1 劳动力计划 38麸肃鹏镟轿騍镣缚縟糶。
1.1 劳动力安排 38納畴鳗吶鄖禎銣腻鰲锬。
1.2 劳动力平衡措施 38風撵鲔貓铁频钙蓟纠庙。
1.3 劳动力计划 39灭嗳骇諗鋅猎輛觏馊藹。
第七章 总平面布置 41铹鸝饷飾镡閌赀诨癱骝。
1 平面布置依据 41攙閿频嵘陣澇諗谴隴泸。
2 平面布置原则 41趕輾雏纨颗锊讨跃满賺。
3 总平面布置方案 41夹覡闾辁駁档驀迁锬減。
3.1 现场组对及安装作业区 41视絀镘鸸鲚鐘脑钧欖粝。
3.2 办公设施及预制加工区 42偽澀锟攢鴛擋緬铹鈞錠。
4 施工用电 42緦徑铫膾龋轿级镗挢廟。
5 施工用水 42騅憑钶銘侥张礫阵轸蔼。
第八章 主要施工技术方案 43疠骐錾农剎貯狱颢幗騮。
第一节 编制依据 43镞锊过润启婭澗骆讕瀘。
第二节 基本思路及主要施工顺序 44榿贰轲誊壟该槛鲻垲赛。
1 主要吊装方法和思路 44邁茑赚陉宾呗擷鹪讼凑。
2 主要非标设备制作方法和思路 45嵝硖贪塒廩袞悯倉華糲。
3 土建施工方法和思路 45该栎谖碼戆沖巋鳧薩锭。
第三节 电气仪表控制系统安装 45劇妆诨貰攖苹埘呂仑庙。
1 电气系统安装 45臠龍讹驄桠业變墊罗蘄。
1.1 就地控制箱（柜）安装 45鰻順褛悦漚縫冁屜鸭骞。
1.2 桥架安装 46穑釓虚绺滟鳗絲懷紓泺。
1.3 电缆安装 46隶誆荧鉴獫纲鴣攣駘賽。
1.4 电动葫芦安全滑线安装 47浹繢腻叢着駕骠構砀湊。
1.5 接地 47鈀燭罚櫝箋礱颼畢韫粝。
1.6 照明及检修系统 47惬執缉蘿绅颀阳灣熗鍵。
1.7 电气调试 47贞廈给鏌綞牵鎮獵鎦龐。
第九章 质量目标及管理措施 49嚌鲭级厨胀鑲铟礦毁蕲。
1 质量方针 49薊镔竖牍熒浹醬籬铃騫。
2 质量目标 49齡践砚语蜗铸转絹攤濼。
2.1 总体目标 49绅薮疮颧訝标販繯轅赛。
2.2 工艺质量目标 49饪箩狞屬诺釙诬苧径凛。
3 质量管理措施 49烴毙潜籬賢擔視蠶贲粵。
3.1 质量职责 49鋝岂涛軌跃轮莳講嫗键。
3.2 材料管理 50撷伪氢鱧轍幂聹諛詼庞。
3.3 过程管理 52踪飯梦掺钓貞绫賁发蘄。
3.4 计量管理 53婭鑠机职銦夾簣軒蚀骞。
3.5 检验和试验 53譽諶掺铒锭试监鄺儕泻。
3.6 质量记录 54俦聹执償閏号燴鈿膽賾。
4 质量管理体系 54缜電怅淺靓蠐浅錒鵬凜。
5 工艺质量控制措施焊接工艺控制措施 56骥擯帜褸饜兗椏長绛粤。
5.1 焊接工艺控制措施 56癱噴导閽骋艳捣靨骢鍵。
5.2 平台、梯子、栏杆安装工艺控制措施 59鑣鸽夺圆鯢齙慫餞離龐。
5.3 油漆工艺控制措施 59榄阈团皱鹏緦寿驏頦蕴。
第十章 季节性施工措施 61逊输吴贝义鲽國鳩犹騸。
1 雨季施工方案 61幘觇匮骇儺红卤齡镰瀉。
1.1 雨季施工的时间和部位 61誦终决懷区馱倆侧澩赜。
1.2 雨季施工采取的措施 61医涤侣綃噲睞齒办銩凛。
2 高温季节施工措施 64舻当为遙头韪鳍哕晕糞。
第十一章 工程验收、交接、培训及保修 65鸪凑鸛齏嶇烛罵奖选锯。
1 工程验收与交接 65筧驪鴨栌怀鏇颐嵘悅废。
1.1工程验收步骤 65韋鋯鯖荣擬滄閡悬贖蘊。
1.2保证顺利验收的措施 65涛貶騸锬晋铩锩揿宪骟。
2 工程验收交接程序 66钿蘇饌華檻杩鐵样说泻。
2.1竣工验收准备 66戧礱風熗浇鄖适泞嚀贗。
2.2工程验收具体程序 66購櫛頁詩燦戶踐澜襯鳳。
3 工程培训 67嗫奐闃頜瑷踯谫瓒兽粪。
4 工程保修承诺及保修措施 68虚龉鐮宠確嵝誄祷舻鋸。
4.1工程保修承诺 68與顶鍔笋类謾蝾纪黾廢。
4.2保修期限 68結释鏈跄絞塒繭绽綹蕴。
4.3出现故障的响应时间 68餑诎鉈鲻缥评缯肃鮮驃。
4.4执行定期质量回访制度 68爷缆鉅摯騰厕綁荩笺潑。
第十二章 工程建设过程中的风险分析和应急预案 70锞炽邐繒萨蝦窦补飙赝。
1 工程建设过程中的风险分类 70曠戗輔鑽襉倆瘋诌琿凤。
2 工程建设过程中的风险分析及对策 70轉厍蹺佥诎脚濒谘閥糞。
2.1 业主风险 70嬷鯀賊沣謁麩溝赉涞锯。
2.2 承包人风险 70讯鎬謾蝈贺綜枢辄锁廪。
3 工程应急预案 71兒躉讀闶軒鲧擬钇標藪。
3.1 应急识别 71繅藺詞嗇适篮异铜鑑骠。
3.2 应急组织 71鮒簡觸癘鈄餒嬋锵户泼。
3.3 应急措施及预案 73眯毆蠐謝银癩唠阁跷贗。
第十三章 保修服务承诺及保证措施 76闵屢螢馳鑷隽劍颂崗鳳。
1 保修年限及保修内容 76檁傷葦开阈灯伞馑諧粮。

25

第一章 工程概况
1 工程简况
新力电厂脱硫塔入口二氧化硫浓度为3500mg/Nm3，要求提效改造后脱硫塔出口二氧化硫排放浓度≤35mg/Nm3。脱硫塔（#6～7锅炉两炉一塔）更换原3层喷淋层（包括支撑梁）、增加喷淋层及附属配套设备、烟气均流装置、塔内氧化风管改造，原除雾器全部更换新的一级管式除雾加两级屋脊式除雾器。脱硫进出口烟道改造（进口为引风机法兰后）。鄭饩腸绊頎鎦鹧鲕嘤錳。
#6、#7炉SCR超低排放改造工程。包括添装无毒催化剂及附属设备改造等配套工程，由此增加的仪表控制系统接入脱硝DCS，改造后脱硝NOx排放浓度≤50mg/Nm3。弃铀縫迁馀氣鰷鸾觐廩。
#6～7炉烟尘湿式电除尘超低排放改造工程。脱硫塔后部新增一套管式湿式电除尘器，使出口粉尘排放浓度≤5mg/Nm3。调谇續鹨髏铖馒喪劉薮。
2.1.2本次是对新力热电公司＃6（130 t/h）和＃7炉（130 t/h）烟气脱硫系统（氧化镁法）、脱硝系统（20%氨水法）进行超低排放改造。原脱硫FGD采用两炉一塔脱硫工艺，采用MgO法工艺，脱硫塔喷淋层按3层设计，除雾器为2级平板式除雾器。脱硫塔形式为立式圆筒型逆流喷淋塔，脱硫塔内径6.6m，总高约26m。每个吸收塔配有3台循环泵，流量为850m3/h，扬程为：30m，循环管采用单元制，每台循环泵对应一层喷淋层。厲耸紐楊鳝晋頇兗蓽驃。
本次脱硫及湿电系统改造主要内容如下：（1）引风机和增压风机合一，引风机扩能改造（由业主自理）；（2）引风机出口与原烟道对接口进行改造，局部受烟气腐蚀的原烟气烟道进行修补；（3）将增压风机及进出口烟道部分拆除；（4）新增湿式电除尘设备,改造吸收塔烟气出口至烟囱烟道；（5）吸收塔内部件改造：氧化风管改造、加气流均布装置、新增一层喷淋层、更换原有三层喷淋层、更换原除雾器为一级管式+二级屋脊、增设三层增效环；（6）新增循环泵一台及相应的管路系统；（7）更换原6#炉增压风机出口挡板门，更换原7#炉进塔前原烟道上挡板门。苧瑷籮藶黃邏闩巹东澤。
2.1.3 SCR脱硝采用20%氨水作为还原剂，6#、7#炉脱硝反应器催化剂，原已各上2层，预留了1层催化剂位置。鴿摄禱鋅儀憚銼嚕缗赞。
本次脱硝改造主要内容如下：脱硝改造本次为6#、7#炉SCR反应器内各新增1层催化剂，并安装相应的蒸汽吹灰器和声波吹灰器。箪啬癲剀净赶钩嬙鳄凫。
具体改造范围包括包括土建施工、电气、设备安装、调试、试验及检查、试运行和最终交付投产等。
我方保证提供满足或高于业主方在本项目所列标准要求的高工程质量及其相应的服务。保证满足国家有关安全、消防、环保等强制性标准的要求。顽鷙瑪滨廈岘轆庫糞糧。
2 工程项目名称
威海市新力热电超低排放改造项目项目。
3 施工范围及内容
建筑总体设计美观、经济、实用、大方，能满足业主方生产使用功能要求。建筑设计主要以主导工艺专业提供的生产使用要求及其他各专业提供的相关配套设计条件为依据，根据电厂提供的生产使用要求，按相关规范进行合理设计，满足生产使用要求。漬閫熾诀团諳赓戰餛锰。
普通厂房地面：20厚高标号水泥砂浆抹面，150厚C20混凝土，150厚碎石垫层，素土夯实。罐区地面做法：30厚C30密实混凝土面层，150厚C20混凝土，150厚碎石垫层，素土夯实。鐸輜澠顶嫻塊謂斕痹廪。
设备基础浇灌完毕，模板拆除，混凝土达到设计强度的70％以上，并验收合格；
土建施工的模板、脚手架、剩余材料、杂物和垃圾等必须清除干净；
二次浇灌的混凝土达到设计强度，并验收合格；
场地平整坚实，不积水。场地应能承受所放置设备的重量和安装用设备的重量，有足够的存放面积并有周转余地；
施工低于0℃时应预先作好必要的防寒、防冻措施；
具有通往设备存放场、组合场和安装场地的运输道路；
有足够的水、电、照明、压缩空气、氧气和乙炔等安装设施和工具；
具有符合要求的施工安全设施；
2.3.2 对基础的要求
所有基础严格按照施工图纸要求施工。
基础混凝土表面应平整、无裂纹、孔洞、蜂窝、麻面和露筋等现象。
设计要求抹面和粉饰的部分，抹面应平整、光滑、牢固，无掉粉现象。
地脚螺栓孔内必须清理干净，螺栓孔中心线对基准线偏差不大于5mm，孔应畅通，并无横穿的钢筋和遗留的杂物。抢觀淚婭师讴论櫚阵蘚。
预埋地脚螺栓及铁件的材质、型号、纵横中心线和标高，都应符合图纸要求。预埋螺栓的中心偏差应不大于2毫米，标高偏差应不大于3mm，临时预埋件的位置也应符合要求。设备基础预埋件等须经招标方和设备安装人员认可，方可进行混凝土浇注。贼組櫻種愨单蝕渾潷骡。
2.4 电气装置安装范围及安装要求
电气设备的全部设施、设备的设计、材料供应、施工及调试，遵循有关施工及验收标准和规范。
2.5 仪表及控制设备安装的总的要求
2.5.1仪表及控制系统的安装施工应遵循有关施工及验收标准和规范。
投标方提供和设计仪表的安装、支撑、架样系统和仪表架、柜等的仪表安装等详图，并使用国标。
每一压力、差压和液位(容器外)仪表应提供仪表隔离阀。
差压仪表应提供5通道入口管或功能相等的设备。压力和差压变送器，逻辑开关等设备应就近组装在柜或箱子内。
柜或箱选用户外式，具体要求如下：
①机架和柜子应设计制造为便于仪表的校验和维护，而不须拆卸其它仪表和取样管。
②机架和柜子应有一个排污、疏水母管，用来排除液体，每一机架或柜子都应有排污、疏水阀门。
就地变送器装在仪表安装架上，接线盒安装于墙上或经过热浸镀锌处理的支架上。现场同一区域内的变送器、压力表应集中安装。对不能集中安装的设备、仪表必须安装在方便维护检修及观察的地点。圓漣檸賡捣蕷舻燁錘泽。
从主设备接头到仪表的取样管应是连续倾斜的没有高点。在仪表通过易位或其它措施仍不能满足本要求的地方，应提供高点排放口(包括安装工具)。蟄彎擼鯁棖佇緡癟椠贊。
提供的仪器气源应由坚固的铜管和压铸件构成，不应采用法兰型构件，管道尺寸不应影响气压阀的设计行程。
就地压力表应集中安装于墙上或经过热浸镀锌处理的支架上。
室外仪表设备，要求加装防雨设施。
所有仪控设备的附件必须安装齐全。
具有腐蚀性及含粗颗粒液体的仪表、仪控设备前加装隔离装置，防止腐蚀性液体及粗颗粒直接进入仪表、仪控设备。义淨擁扪殴胁纸窺钣鳧。
2.5.2仪表盘、台、箱、柜的安装
所有的控制屏、台、盘、箱、柜的安装由投标方负责。
所有用于安装所需要的配件和特殊工具由投标方提供。
搬运和安装仪表盘时(包括盘、台、屏、柜、箱等)、不应损坏盘上设备及油漆。
就地控制箱安装于墙上或经过热浸镀锌处理的支架上。
控制机柜安装在槽钢上，槽钢上敷一层绝缘橡胶，使机柜和槽钢之间绝缘。机柜和槽钢必须固定牢固。控制机柜之间用螺栓连接。机柜底座安装尺寸和机柜尺寸误差不得大于2mm, 控制机柜内部设有两个接地母排，机柜外壳地CG和屏蔽地PG，所有机柜的CG和PG分别接至集中母排，其接地阻抗和相互间阻抗应满足PLC厂家要求。绥骅懸缙澀鷂禍紳撻粮。
2.5.3控制阀门安装
控制阀安装应在其上游和下游配有压力接头。
如果工艺过程需要，控制阀应在其上游和下游配置隔离阀。在控制阀失灵(维修或其它原因)将要影响系统运行时，应装设旁路阀。馒锁開钥焖緒珏編軻錙。
这些阀门一定要准确确定其尺寸。
所有阀门的安装位置必须安装在操作方便的地点。不得安装在死角位置。
2.5.4温度测量装置的安装
测温元件应装在能代表被测介质温度的地方、不应装在管道和设备的死角处。重要的测温点应考虑适当的备用测点，并安装元件。獄质嶇僅痺鲒潰脫帧開。
测温元件应装在不受剧烈振动，便于维护、检修的地方。
在压力管道上开孔和焊接，一般应在管道正式安装前进行。
测温元件安装后，应有标明设计编号、名称及用途的永久性标志牌。
测量表面温度的热电偶或热电阻热端应与被测热表面接触良好

2.6电缆及电缆敷设（适用电气和控制）
电缆根据工程实际情况恰当地采用电缆桥架、电缆沟道、地下埋管以及电缆直埋的敷设方式。在全厂合理地规划电缆通道，电缆通道将满足以下原则：路径尽量短，并保证足够的断面；路径避开吊装孔、防爆门及易受机械损伤的区域；与热管道平行敷设时，不得敷设于热管道的正上方，距热管道保温层外表的净距离不小于1米；交叉敷设时，不小于0.5米。鍥苋娛殫秽笾殇蕢谬藓。
施工方面,电缆线路的路径必须便于施工和投运后的维修， 电力电缆和控制电缆不应配置在同一层支架上，高、低压电缆,强、弱电控制电缆应按顺序分层配置,一般情况应由上而下；安全运行方面,尽可能避免各种外来损坏,提高电缆线路的供电可靠性。杂砖墳雖紜飯曇覡墾騾。
电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。轼栀嗶鑊绷瘍懔諍訝澤。
2.6.1电缆桥架
敷设于电缆桥架和电缆支、吊架上的电缆应排列整齐、美观，电缆桥架和电缆支、吊架均采用经防腐和热浸镀锌处理的钢质材料。螺栓、电缆卡等安装材料也须经防腐和热浸镀锌处理。尋头厭呛羈阴帥讕匦赞。
室内的电缆桥架采用梯级式电缆桥架，并在相同路径电缆桥架的最上层安装电缆桥架保护盖。室外的电缆桥架采用托盘式电缆桥架，在每层电缆桥架上安装电缆桥架保护盖。垂直安装的电缆托架离地面或楼板2m高的地段设护围或保护层。电缆桥架的连接方式确保有良好的导电性，并有不少于两点与接地系统电气连接。訪齙剛玺苏滥夹趕萤凭。
垂直走向的电缆，沿墙、柱敷设，当数量较多，应采用竖井。
在控制室、继电保护室等有多根电缆汇聚的下部，应设有电缆夹层。电缆数量较少的情况，也可采用有活动盖板的电缆层。写韞僂谌虛鍤囈辮褻糝。
电缆沟上部应比地面稍高,加盖用混凝土制作的盖板,电缆应平敷在支架上,有良好的排水沟. 电缆沟(隧道)内采用热浸镀锌钢质电缆组合支架。罴醬畝饼誊歿凑鈑繳锱。
在电缆穿墙、穿楼板及进入盘、柜的孔洞处，设置保护框架或保护管。电缆保护管采用镀锌钢管材料，保护管管口应光滑并带护套。电缆至执行机构或检测装置处时必须加防腐型金属软管。建筑物内的电缆管道隐蔽敷设在建筑物墙内、天花板上或楼板中。保护管内径为导线、电缆外径的1.5～2倍，交直流电缆不能布置在同一保护管内。电缆保护管弯管采用冷弯制作。鲢診龄師該铃書銨鴇开。
所有金属电缆管保证电气上的连续性并接地。
2.6.2电缆防火设施
采用阻燃电缆。
架空电缆通道进入建筑物的入口等处采用耐火电缆槽盒，每隔20米左右用防火堵料进行隔断。
电缆沟进入建筑物的入口处、分支处设置阻火墙。
注：依据设计施工图纸和技术文件要求，本工程项目的材料、设备、施工必须达到现行中华人民共和国及省、市、行业的一切有关法规、规范和标准的要求。如有出入则以较严格者为准。对未规定的技术要求和适用标准，投标方根据国家现行及行业的最新相关标准及要求执行。磚緙鹅綱谩擞鴻鑌纸蘚。
4 工期要求
开工日期：2017年8月5日
竣工日期：2016年10月20日。
5 质量目标
电建[1995]36 电力工业锅炉压力容器安全监察规定
SDJ68-85 火力发电厂热力设备和管道保温材料技术条件及检验方法
SDGJ59-84 火力发电厂热力设备和管道保温油漆设计技术规定
火电规程启动调试规定
火电机组达标投产考核标准[2001]版
DL/T5054-1996 《火力发电厂汽水管道设计技术规定》
DL/T621-1997 《交流电气装置的接线》
DL5004-91 《火力发电厂热工自动化试验室设计标准》
DL5053-1996 《火力发电厂劳动安全和工业卫生设计规程》
DLGJ102-91 《火力发电厂环境保护设计技术规定（试行）及条文说明》
DLGJ56-95 《火力发电厂和变电所照明设计技术规定》
GB12348-90 《工业企业厂界噪声标准》
HJ563-2010 《火电厂烟气脱硝工程技术规范选择性非催化还原法》
GB50052-95 《供配电系统设计规范》
GB50054-95 《低压配电设计规范》
GB50057-94 《建筑物防雷设计规范》
GB50058-92 《爆炸与火灾危险环境电力装置设计规范》
GB50116-1998 《火灾自动报警系统技术协议》
GB50191-93 《构筑物抗震设计规范》
GB50010-2002 《混凝土结构设计规范》
GB50116-1998 《火灾自动报警系统设计规范》
GB50011-2001 《建筑抗震设计规范》
GBJ15-1997 《建筑给水排水设计规范》
GBJ16-1997 《建筑设计防火规范》
GBJ63-90 《电力装置的电测量仪表装置设计规范及条文说明》
GB50009-2001 《建筑结构荷载规范》
GB50007-2002 《建筑地基基础设计规范》
NDGJ16-89 《火力发电厂热工自动化设计技术规定》
NDGJ5-88 《火力发电厂水工设计技术规定》
NDGJ8-89 《火力发电厂变电所二次接线设计技术规定》
NDGJ91-89 《火力发电厂电子计算机监视系统设计技术规定（试行）》
SDGJ6-90 《火力发电厂汽水管道应力计算技术规定及条文说明》
SDJ26-89 《发电厂变电所电缆选择与敷设设计规程》
GB4272-92 《设备及管道保温技术通则》
GB/T3384-92 《机电产品包装通用技术条件》
GB2270-80 《不锈钢无缝钢管》
DL/T 657-1998 火力发电厂模拟量控制系统验收测试规程
DL/T 658-1998 火力发电厂顺序控制系统在线验收测试规程
DL/T 659-1998 火力发电厂分散控制系统在线验收测试规程
GB50270-98 《连续输送设备安装工程施工及验收规范》
GBJ149-90 《电气装置安装工程母线装置施工及验收规范》
GB7231-87 《工业管道的基本识别色和识别符号》
6 工程特点、难点、关键点
6.1 现场施工场地应改造范围比较复杂。
6.2 脱硫塔改造，钢架增加高度，设备体积大，工作量大、施工周期短、高空作业多、危险性大，整个设备布置紧凑，各专业作业呈立体交叉施工；因此脱硫塔改造是整个烟气脱硝脱硫安装工作中的难点。要求施工方案可操作性好，吊装设备安全性可靠，作业人员技术力量强；脱硫塔焊接质量要求高；脱硫塔内部构件安装质量要求高。鬮煒鳍輥賠還鲂隊驼骡。
6.3 设备与烟道的连接必须自然对口，不得强行连接，接口安装严格按生产厂家的设备技术资料要求进行安装，确保安装质量。毕懍鲅鵑较惻飾顳矯泾。
6.4 施工工期受设计、材料、设备到货、机务安装的多重影响，前松后紧。
6.5 施工与电厂生产同时进行，对现场的防护工作点多面广，责任重大。

第二章 安全目标及管理措施
1 安全生产方针及目标
1.1 安全生产方针
贯彻落实“安全第一、预防为主”的安全工作方针。
1.2 职业安全健康的管理方针
我单位已通过GB/T28001职业健康安全管理体系认证，职业安全健康的管理方针是“以人为本，倾心员工健康；遵守法规，致力健康人生”。我单位将严格按照文件化管理体系的要求，辨识施工过程危险源，编制施工过程的安全管理方案，在施工过程中严格按管理方案执行，做到安全让员工满意。钆歷驾无醬赔隽驍韉贈。
1.3 安全生产目标
安全生产要求和目标必须严格，必须保证在本工程中做到零事故、零伤亡。
1.3.1 杜绝职工因公责任死亡事故。
1.3.2 杜绝重大火灾及爆炸事故。
1.3.3 杜绝责任交通重大、特大事故。
1.3.4 杜绝人身重大伤亡事故。
1.3.5 杜绝重要施工机具及设备损坏事故。
1.3.6 杜绝重大质量事故。
1.3.7 安全让员工满意。
1.4 安全目标管理
1.4.1 实行安全生产目标二级控制：项目部控制重伤和管理责任事故，不发生人身死亡、重大机械设备损坏、重大交通责任事故、重大火灾事故，控制违章指挥；各施工作业队控制轻伤、障碍和未遂，不发生轻伤、重伤事故，控制违章作业。徠鲣饮脸铄尝鏍鯢炀憑。
1.4.2 将工程项目安全目标分解到各部门、各施工作业队，项目经理与各部门、各施工作业队签订安全目标责任书。謂镊颇铵鋃誼铰鸚镉糁。
1.4.3 各部门、各施工作业队主管对本部门（作业队）的安全目标实现情况进行监控，每月将目标的实现情况报告项目质量安全部，未达到目标时，项目质安部督促、协助责任部门分析原因，及时采取纠正和预防措施。变赵陧涼镦囑釧亿殮錙。
1.5 安全保证体系（见附图）
2 安全管理职责
2.1 总的管理原则
项目部在施工管理中，严格坚持“安全第一、预防为主”的安全工作方针和“预防为主、防治结合、综合治理”的环境保护原则，遵守相关的法律、法规，结合公司的安全健康环境管理制度，制定完善的安全生产责任制。从制度上对项目部所有人员、所有部门的安全管理职责做出明确的规定，通过安全生产责任制将项目部安全管理工作协调和统一起来，形成安全责任纵向到底，横向到边的安全管理责任体系。使安全健康工作做到事事有人管、层层有责任；同时，项目部定期、逐级对各部门、各级人员进行责任制执行情况的考核、评价，保证责任落实到人，考核到人。各级人员分工协作，共同努力，切实做好全过程的安全健康管理工作。荟蓥闶漸陸讣轾减鈿異。
2.2 项目经理职责
2.2.1 贯彻执行国家安全生产与劳动保护的方针、政策、法令以及公司的安全规章制度，并组织实施。
2.2.2 领导和组织本项目的安全工作，对其安全生产全面负责，是本项目安全生产的第一责任人。
2.2.3 认真贯彻执行安全生产工作“五同时”，组织项目安全生产活动，向职工报告安全生产情况。召开专门会议，研究、分析、处理重大安全生产问题，检查落实各项安全防护措施，及时消除不安全因素。鹏筛镐討颛办費叹摄虏。
2.2.4 根据公司的安全生产管理目标，组织制定项目的安全生产管理目标，并进行有效分解。投入经费，保障劳动保护与安全生产措施到位。糝殒锔雋駛鶯诼垆辐驄。
2.2.5 落实目标管理安全达标项目，不违章指挥，杜绝违章作业和无证上岗，发生重大伤亡事故或重大未遂事故后，保护现场并立即上报，配合调查组人员进行调查。頜层铢壶鲜儀計尧當涇。
2.2.6 在签订经济承包合同时要明确安全生产指标。
2.3 项目副经理职责
2.3.1 领导和协调各职能部门对安全文明施工的管理，在本单位的生产调度台上布置、安排安全文明施工工作。滚伛钮硕鷙耸蒋忆貯赠。
2.3.2 督促计划部门将安全技术措施计划与施工计划同时下达，同等考核，确保现场具备完善的安全文明施工条件。铣饜酝贻龙鵠臚拧奥凭。
2.3.3 负责组织对重大危险性施工项目开工前的安全文明施工条件进行检查、落实并签证确认.对重大的危险性施工项目，应亲临现场监督施工。撾鉬辙魇侨絢绾来诔緊。
2.3.4 负责组织安全健康与环境保护的教育工作。
2.3.5 组织并参加安全大检查，组织实施整改措施。
2.3.6 组织对频发性事故原因的分析，督促防范措施的落实。
2.3.7 负责组织实施并协调对劳务协作单位的安全文明施工管理工作。在与劳务协作单位签订合同前，必须组织对其进行施工资质和安全资质的审查。賒調轧憊劌髋糾殡縣锲。
2.3.8 负责组织实施安全工作与经济挂钩的管理办法。
2.3.9 参加人身重伤、死亡事故和重大施工机械设备、火灾事故的调查处理工作，负责组织防范措施的贯彻执行。垒羥赎緙呒窍砀渖虯异。
2.4 项目安全员职责
2.4.1 督促施工负责人执行国家劳动保护、安全生产方针、政策、法令以及公司各级安全生产的规章制度。衅璉贡釙壘颯狽狰侦虜。
2.4.2 协助项目经理主持每周安全生产例会，制定安全工作计划，进行方针目标管理。
2.4.3 跟班监督检查工程安全生产及防护设施情况，及时纠正违章指挥和违章作业，遇有特殊紧急不安全情况，有权停止生产并立即向领导报告。畝擱谎为寻瓊涞瞩肾骢。
2.4.4 督促、协助施工员搞好安全技术措施交底，对员工进行第三级安全教育和经常性的安全教育。
2.4.5 参加工地安全检查，监督检查特种作业人员持证上岗，监督执行各项安全防护措施的验收工作。协调班组之间交叉作业存在的安全问题。綿嘮诠榉異阌欏箫鹉泾。
2.4.6 发生工伤事故时，立即上报并保护好现场。参加工伤事故的调查、分析，协助项目领导做好事故报告。騶鸲记蒉戗渗摆绞絎贍。
2.4.7 协助项目部建立安全台帐与记录，及时上报各种报表。
2.4.8 协助项目领导组织安全活动，制定或修订所管区域的安全制度，检查劳动保护用品是否符合要求。
2.5 项目施工员职责
2.5.1 负责本专业安全技术工作。
2.5.2 协助队（班组）长组织本队（班组）人员学习与执行上级有关安全生产的规程、规定和措施。
2.5.3 做好一般施工项目安全施工措施的编制和安全施工作业票的填写、报批以及安全技术交底工作，并监督检查措施的执行情况。现闾袜镒攆錘惻缮騫凱。
2.5.4 协助队（班组）长对施工场所的安全检查和施工项目开工前安全施工条件的检查与落实。
2.5.5 参加本专业事故调查分析，协助项目部填报“因工伤亡人员登记表”。
2.5.6 合理安排班组工作人员的领料数量，实行限额领料，避免施工现场长期堆积安装材料，确保施工现场的安全与文明。镄辉蔺敘档檻岂苈祸紧。
2.5.7 负有查处违章的责任，发现违章及时制止。
2.6 作业队（班组）长职责
2.6.1 坚持班前安全活动，开好班前安全会，并作好记录，组织本队（班组）人员学习安全手册、规程和制度，对新调入的员工进行现场安全教育。梟裥荞獰淪钲壚蚀颈鍥。
2.6.2 遵守安全技术操作规程和制度。根据本班组人员的技术能力与身体状况等情况合理安排工作，对本队（班组）人员在生产中的安全负责。輟绀脑誒滢搂厨议犧異。
2.6.3 经常检查作业人员及现场的安全情况，发现问题及时解决或及时上报，有权拒绝接不符合安全生产的任何指令。屡浔缱飛獼轄黨诼鐙虏。
2.6.4 接受施工员和质安员的指导，实施预防措施，未经施工员或质安员同意，不得随意拆除安全设施。
2.6.5 发生工伤事故必须及时如实上报，并保护现场。组织全队（班组）人员认真分析，提出防范措施。
2.7 作业人员职责
2.7.1 遵守安全生产规章制度、安全技术操作规程及安全手册，服从班长、施工员、质安员的指导，不违章作业，有权拒绝没有安全保障及在不安全场所所从事的作业，并及时汇报。诏弑缁岘睑慫龜贮沩驏。
2.7.2 遵守劳动纪律，按照作业要求正确穿戴好个人防护用品。发生事故时立即报告，保护现场并如实向调查人员反映情况。鳧冲经粮籩赂鸡躯铠潔。
2.7.3 参加安全教育和班组安全活动，支持班组长安全生产的工作，提出改进安全工作的意见。
2.7.4 做好班前作业区域的安全防护设施的检查，保证使用的工具、设备安全可靠，不得无证从事特殊作业。聰駘絷轳终实騭逻顯赡。
2.7.5 正确使用防护装置和防护设施，对各种防护装置和警告及安全标志等不得任意拆除和随意挪动。
3 安全管理与危险控制
3.1 安全管理依据
本工程使用以下（但不限于）国家颁布的法律、法规、条例，行业颁布的规程、规定，业主单位发布的规章、规定、制度和本单位制定的规章制度作为安全管理依据。当国家、地方政府及行业颁布新的法律、法规、条例、规程、规定时，公司（项目部）应及时组织识别并评价，确认本工程适用时，应及时补充为本工程安全管理依据。鯧鋱窃鸨緶諏颤钻邇凯。
² 《中华人民共和国安全生产法》
² 《中华人民共和国职业病防治法》
² 《中华人民共和国劳动法》
² 《中华人民共和国消防法》
² 《中华人民共和国道路交通安全法》
² 《危险化学品安全管理条例》
² 《爆炸危险场所安全规定》（劳部发[1995]56号）
² 《电力建设安全工作规程 第1部分：火力发电厂》（DL5009.1—2002）
² 《电力建设安全健康与环境管理工作规定》（国电电源[2002]49号）
² 《电业生产事故调查规程》（国电发[2000]643号）
² 《电力建设文明施工规定及考核办法》（1995年版）
² 《火电工程安全施工设施规定》
² 我单位《安全施工管理制度汇编》
² 《职业安全健康管理体系审核规范》[国家经贸委2001（30号）]
² 《建设项目环境保护管理办法》（[86]国环字第003号）
² 《工业企业厂界噪声标准》（GBl2348—88）
² 《中华人民共和国环境保护法》
² 《中华人民共和国固体废弃物污染环境防治法》
² 《中华人民共和国水污染防治法》
² 《中华人民共和国环境噪声污染防治法》
² 《报告环境污染与破坏事故的暂行办法》
² 《建设项目环境保护管理办法》
² 《关于颁布〈国家危险废物名录〉的通知》
² 《IS014001环境管理体系 规范和使用指南》
² 《电力建设安全健康与环境管理工作规定》（国电电源[2002]49号）
² 《建筑施工场界噪声限值》GBl2523—90
² 《生活垃圾填埋污染控制标准》GBl6889—1997
² 我单位《管理体系文件汇编》
² 电厂、业主、工程监理公司发布的有关安全文明施工的管理规定、制度
² 当地政府有关职业安全健康、环境保护方面的规章、规定、制度等
3.2 危险辩识、危险评价和危险控制
3.2.1 工程开工前，通过收集现场的各种资料，依据我单位职业安全健康与环境管理体系文件《危险/危害因素识别与风险评价程序》对工程范围内所有的作业活动和新技术、新工艺、新机械设备而出现的危险因素进行辨识、评价，确定本工程项目的重大危险因素清单，研究确立重大危险因素的控制对策，形成《重大危险因素清单及其管理方案》。碱賢矫攝胆嘮闊锑恺緊。
3.2.2 对重大危险因素通过建立管理方案加以控制，最终消除或降低风险。管理方案应包括以下主要内容：阕蘆画腎藎觉锼镱赉锲。
² 目标；
² 指标（量化，可测量）；
² 重大危险因素和确定依据；
² 控制措施（实现目标的方法）；
² 责任部门/人；
² 启动日期和进度要求；
² 完成日期。
3.2.3 由项目部制订详细的培训计划，有步骤的实施有针对性的培训。项目部对进场人员按不同层次、不同形式、不同内容、不同施工时期组织、安排安
