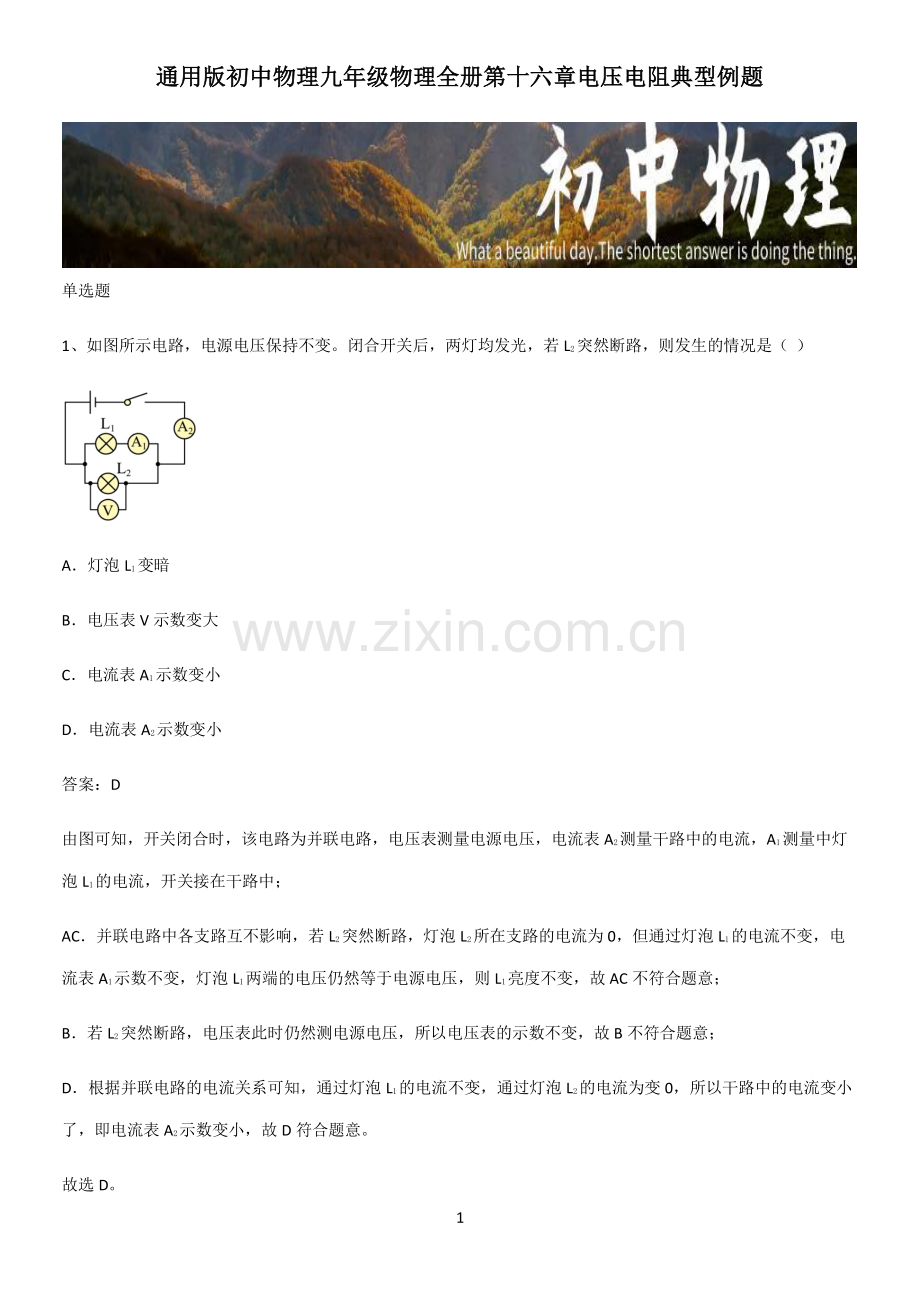

1 通用版初中物理九年级物理全册第十六章电压电阻典型例题通用版初中物理九年级物理全册第十六章电压电阻典型例题 单选题 1、如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若 L2突然断路，则发生的情况是（）A灯泡 L1变暗 B电压表 V 示数变大 C电流表 A1示数变小 D电流表 A2示数变小 答案：D 由图可知，开关闭合时，该电路为并联电路，电压表测量电源电压，电流表 A2测量干路中的电流，A1测量中灯泡 L1的电流，开关接在干路中；AC并联电路中各支路互不影响，若 L2突然断路，灯泡 L2所在支路的电流为 0，但通过灯泡 L1的电流不变，电流表 A1示数不变，灯泡 L1两端的电压仍然等于电源电压，则 L1亮度不变，故 AC 不符合题意；B若 L2突然断路，电压表此时仍然测电源电压，所以电压表的示数不变，故 B 不符合题意；D根据并联电路的电流关系可知，通过灯泡 L1的电流不变，通过灯泡 L2的电流为变 0，所以干路中的电流变小了，即电流表 A2示数变小，故 D 符合题意。故选 D。2 2、如图所示，电源电压恒为 3V，灯泡 L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关 S1、S2时，下列说法正确的是（）AL2不能正常发光，但要比 L1亮一些 B电压表不能测量电源电压 C电流表示数等于两灯电流大小之和 D若电流表无示数，但 L2发光且电压表有示数，则可能是 L1开路 答案：D BC由图知道，灯泡 L1与 L2并联，电流表在 L1所在的支路上，测量通过灯泡 L1的电流，电压表并联在 L2两端，测量的是电源电压，故 BC 错误；A因为灯泡 L1标有“3V 0.75W”，L2标有“4V 1W”的字样，所以，两的电阻是 1=额 12额 1=(3V)20.75W=12 2=额 22额 2=(4V)21W=16 由于电源电压恒为 3V，灯泡 L1与 L2并联，且 L1与 L2的额定电压分别是 3V 和 4V，所以，L2不能正常发光，两灯的功率分别是 1=21=(3V)212=0.75W 2=22=(3V)216 0.56W 3 由于1 2，所以，L1更亮一些，故 A 错误；D若电流表无示数，说明 L1所在的支路断路，L2发光且电压表有示数，说明电压表与电源连接部分没有故障，即可能是是 L1开路，故 D 正确。故选 D。3、下列电路图中，电压、电流关系正确的是（）AIAIBICBUAC=UAB-UBC CIA=IB+ICDUAB=UCD+UEF 答案：C A串联电路中电流处处相等，即 IA=IB=IC 故 A 错误；B串联电路中电源电压等于各用电器电压之和，即 UAC=UAB+UBC 故 B 错误；C并联电路中干路电流等于各支路电流之和，即 IA=IB+IC 故 C 正确；4 D并联电路中电源电压等于各支路电压，即 UAB=UCD=UEF 故 D 错误。故选 C。4、如图所示电路，闭合开关 S1、S2，小灯泡 L1和 L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（）A灯 L1与灯 L2并联 B电压表测量灯 L1两端的电压 C只断开开关 S1，灯 L2正常发光 D电流表测量电路总电流 答案：D A由图可知，闭合开关 S1、S2，灯 L1与灯 L2并联，故 A 正确，不符合题意；B由图可知，电压表并联在灯泡 L1两端，所以电压表测量灯 L1两端的电压，故 B 正确，不符合题意；C由图可知，闭合开关 S1、S2，灯 L1与灯 L2并联，两灯独立工作互不干扰，所以若只断开开关 S1，灯泡 L2不受影响，将会正常发光，故 C 正确，不符合题意；D由图可知，电流表与灯泡 L2串联，所以电流表测的是通过灯 L2的电流，故 D 错误，符合题意。故选 D。5 5、如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片 P 向左移动，下列分析正确的是（）A灯泡不亮是因为滑动变阻器阻值过大 B灯泡不亮是因为灯泡短路 C排除故障后，滑片 P 向左移动，灯泡变暗 D排除故障后，滑片 P 向左移动，电流表和电压表示数均变大 答案：D AB灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故 AB 错误；CD由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故 C 错误，D 正确。故选 D。6、小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（）A长度 B横截面积 C电流 D电压 6 答案：A A把左端夹子固定，移动右端夹子，接入电阻丝的长度发生了变化，电阻发生了变化，导致通过灯泡中的电流发生了变化，故 A 符合题意；B把左端夹子固定，移动右端夹子，电阻丝的横截面积没有发生变化，故 B 不符合题意；C电阻是导体本身的性质，与电流的大小没有关系，故 C 不符合题意；D电阻是导体本身的性质，与电压的大小没有关系，故 D 不符合题意。故选 A。7、在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A只可用甲图电路 B用甲图或丁图电路都可以 C只可用乙图电路 D用乙图或丙图电路都可以 答案：B 据题意可知，滑片 P 向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器电阻丝的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。故 ACD 错误，B 正确。故选 B。8、如图所示，电源电压不变，闭合开关 S，电压表 V1的示数为 6V，电压表 V2的示数为 2V。下列说法中正确的是（）7 AL1两端电压为 2V B电源两端电压为 4V C断开开关，只将电压表 V2换成电流表，则 L1与 L2串联 D断开开关，将两个电压表都换成电流表，则 L1与 L2并联 答案：D AB如图所示，电源电压不变，闭合开关 S，灯 L1和 L2串联，电压表 V1测电源电压 U=6V 电压表 V2测灯 L2两端的电压 U2=2V 根据串联电路中电压规律可知，灯 L1两端的电压 U1=U-U2=6V-2V=4V 故 AB 错误；C断开开关，只将电压表 V2换成电流表，灯 L2短路，电路中只有 L1，是简单电路，故 C 错误；D断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则 L1与 L2并联，电流表 A1测灯 L2的电流，电流表 A2测干路中电流，故 D 正确。故选 D。9、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（）8 A若灯两端电压都相等，则两灯肯定是并联 B若流过灯的电流相等，则两灯肯定是串联 C若取下一根导线两灯都不亮，则原来两灯肯定是串联 D若取下一灯，另一灯不亮，则原来两灯肯定是串联 答案：D A当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故 A 错误；B若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故 B 错误；C在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故 C 错误；D串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故 D 正确。故选 D。10、如图所示，电源两端电压保持不变，闭合开关 S，将滑动变阻器的滑片适当左移，下列说法正确的是（）A电流表 A1示数不变、电流表 A2示数变小 B电流表 A1示数变大、电压表 V 示数不变 9 C电流表 A2示数变大、电压表 V 示数变小 D电流表 A2示数变大、电压表 V 示数不变 答案：D 如图，小灯泡与滑动变阻器并联，电流表 A1测量通过小灯泡的电流，电流表 A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表 A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表 A2的示数变大；电压表 V 测量电源电压保持不变。故选 D。11、如图所示电路中，电源电压不变，开关 S 闭合，灯 L1和 L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）AL1短路 BL2短路 CL1断路 DL2断路 答案：C 如图，两灯泡并联，电流表测灯泡 L2的电流，电压表测各支路的电压，即电源电压；A灯 L1短路，同时发生电源短路，灯 L2也不亮，电流表和电压表示数会都等于零，故 A 不符合题意；B灯 L2短路，同时发生电源短路，灯 L1也不亮，电压表示数会等于零，故 B 不符合题意；C由于两灯泡并联，电流表测的是灯 L2的电流，灯 L1断路，L2不受影响，电流表示数不变；电压表测量灯 L2两端的电压示数不变，故 C 符合题意；D灯 L2断路，电流表的示数为零，不符合“电流表和电压表的示数都不变”这一说法，故 D 不符合题意。10 故选 C。12、如图所示，是物理实验室常用的 1 号干电池。以下与该电池相关的物理量估测最符合实际的是（）A高度约 10mmB重力约 5NC电压约 1.5VD密度约 1g/cm3 答案：C A1 号干电池的高度与正常人的大拇指长度差不多，约为 6cm，即 60mm，故 A 不符合实际；B1 号干电池的质量约为 m=130g=0.13kg 故由G=mg可得，其重力约为 G=mg=0.13kg10N/kg=1.3N 故 B 不符合实际；C一节新干电池的电压约为 1.5V，故 C 符合实际；D由图中可知，1 号干电池的体积约为V=56cm3，故由=可得，其密度约为 =130g56cm3 2.3g/cm3 故 D 不符合实际。故选 C。13、如图所示的电路中，闭合开关，电压表 V1的示数为 6V，电压表 V2的示数为 3.4V，那么下列说法中不正确的是（）11 A电源电压为 6VBL1两端电压为 2.6V C将电压表 V1换成电流表，则 L1、L2都不亮 D将电压表都换成电流表，则 L1与 L2并联 答案：D A闭合开关，灯 L1、L2串联，电压表 V1测电源电压，电压表 V2测量灯 L2的两端电压，由题意知，电压表 V1的示数为 6V，则电源电压为U=6V。故 A 正确，不符合题意；B电压表 V2的示数为 3.4V，则灯 L2的两端电压为U2=3.4V，根据串联电路的电压规律可得，L1的两端电压为 U1=U-U2=6V-3.4V=2.6V 故 B 正确，不符合题意；C将电压表 V1换成电流表，相当于一根导线接在电源的两端，灯泡被短路，因此两灯不亮，故 C 正确，不符合题意；D将电压表都换成电流表，相当于一根导线接在电源的两端，电源短路，故 D 不正确，符合题意。故选 D。14、如图所示电路，闭合开关后，电压表能测出 L2两端电压的是（）AB 12 CD 答案：A A图中，电压表并联在灯 L2两端，测灯 L2两端电压，电压表正负接线柱接法正确，故 A 正确；B图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故 B 错误；C图中，电压表并联在灯 L2两端，测灯 L2两端电压，电压表正负接线柱接法错误，故 C 错误；D图中，电压表并联在灯 L2两端，测灯 L2两端电压，电压表正负接线柱接法错误，故 D 错误。答案 A。15、如图所示，将一根铜丝拉长，一定变大的物理量是（）A质量 B体积 C密度 D电阻 答案：D 质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。故选 D。多选题 16、将如图所示的滑动变阻器连入电路，若滑片 P 向D端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）13 AA和DBA和CCB和DDB和C 答案：AB 滑动变阻器应一上一下连接，当滑动变阻器的滑片 P 向D端移动时，接入电路中的电阻变大，则接入电路的电阻丝变长，下方需要接入A接线柱才能满足题意，上面的接线柱接入C或D，即接A和C或A和D，综上可知，故 AB 符合题意，BD 不符合题意。故选 AB。17、如图所示的电路，当开关 S 断开时，电压表的示数为 8V，当开关 S 闭合后，电压表的示数变为 2V，则此时（）A电灯 L1两端的电压为 2V B电灯 L2两端的电压为 6V C电灯 L2两端的电压为 2V D电源电压为 10V 答案：AB 开关 S 断开后，电压表测电源电压，即电源电压为 8V，开关 S 闭合后，L1与 L2串联，电压表测灯 L1两端的电压，即灯 L1两端的电压为 2V，根据串联电路的总电压等于各分电压之和，所以电灯 L2两端的电压为 U2=U-U1=8V-2V=6V 故 AB 符合题意，CD 不符合题意。14 故选 AB。18、如图所示的电路中，闭合开关 S1、S2，小灯泡 L1、L2正常发光。下列关于该电路的说法正确的是（）A当开关 S1短路，电源也被短路 B再断开开关 S2时，电流表示数不变 C若电流表有示数，只有一个灯亮，可能 L2断路或短路 D电流表测量灯 L1的电流 答案：BD 闭合开关 S1、S2，电流由电源正极流出，经开关 S1分别流向两条支路（小灯泡 L1与电流表所构成的支路、小灯泡L2与开关 S2所构成的支路），最终流回电源负极；小灯泡 L2与开关 S2串联，小灯泡 L1与电流表串联，电流表测量的是流经小灯泡 L1的电流。A当开关短路，电流仍旧按照上述方式流经各用电器，电源不会发生短路，故 A 不正确；BD小灯泡 L1与 L2为并联关系，两灯泡两端电压等于电源电压，当断开开关S2时，灯泡 L1两端电压不变，故流经小灯泡 L1的电流不变，电流表测量的是流经小灯泡 L1的电流，故电流表示数不变，故 BD 正确；C若小灯泡 L2断路，则小灯泡 L1正常发光，且电流表有示数；当小灯泡 L2短路，则小灯泡 L2所在支路相当于一条导线直接连接电源正负极，造成电源短路，此时电流表无示数，两个小灯泡均不发光，故 C 错误。故选 BD。19、生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（）A对人体安全的电压是 36V 15 B教室内节能灯的电流大约为 0.2A C我国家庭电路的电压是 220V D学生实验用的一小段铜导线的电阻大约 10 答案：BC A电压越高越危险，不高于 36V 的电压对人体是安全的，故 A 不符合题意；B教室中日光灯的额定功率在 40W 左右，正常发光时的电流大约为 =40W220V 0.18A 接近 0.2A，故 B 符合题意；C我国照明电路（家庭电路）的电压为 220V，故 C 符合题意；D学生实验用的一小段铜导线的电阻大约 0.2 左右，故 D 不符合题意。故选 BC。20、如图所示，R1和R2均为定值电阻，闭合开关 S，电流表指针明显偏转，电压表几乎无示数，则电路故障不可能是（）AR1短路 BR2短路 CR1断路 DR2断路 答案：BCD 由图可知，R1、R2串联，闭合开关 S，电流表指针明显偏转，说明电路没有发生断路；电压表几乎没有示数，说明与电压表并联的用电器短路，即R1短路；如果R2短路，则电压表示数接近电源电压，故 A 不符合题意，BCD符合题意。故选 BCD。16 21、如图所示的电路中，闭合开关 S，已知电源电压为 6V，L2两端的电压为 2V，则下列说法正确的是（）A灯泡 L1和 L2并联 B电压表的示数为 4V C灯泡 L1两端的电压为 4V D若断开开关，则电压表示数约为 6V 答案：BCD A由电路图知道，两灯泡串联，电压表测 L1两端的电压，故 A 错误；BC根据题意知道，L2两端的电压为 2V，根据串联电路两端的总电压等于各部分电路两端的分电压之和可知，L1两端的电压 U1=U-U2=6V-2V=4V 即电压表的示数为 4V，故 BC 正确；D由电路图知道，若断开开关，则电压表测量的是电源电压，则示数约为 6V，故 D 正确。故选 BCD。22、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）17 A同时闭合两个开关，两只灯泡并联 B若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏 C若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大 D闭合S1、S2后，灯L1不亮，L2亮，则灯L1可能断路 答案：ACD A同时闭合两个开关，两灯分别处于两条支路，两灯并联，故 A 正确；B若电压表和电流表的位置对调，闭合开关后，电流表、灯泡 L1、L2并联后再与电压表串联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，故 B 错误；C若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测L1的电流；再闭合S2，两灯并联，电压表测电源电压，则电压表示数不变；而此时电流表测干路电流，根据并联电路电流的规律可知，电流表的示数变大，故 C 正确；D闭合S1、S2后，两灯并联，灯L1不亮，L2亮，说明灯 L2的支路没有电流通过，则灯L1可能断路，故 D 正确。故选ACD。23、如图所示的滑动变阻器连入电路的 4 种接法中，当滑片 P 向右滑动时，滑动变阻器连入电路部分的电阻变小的是（）18 AB CD 答案：BD A滑动变阻器左下接线柱接入电路，当滑片 P 向右滑动时，接入电路的电阻丝变长，接入电路的电阻变大，故A 不符合题意；BD滑动变阻器右下接线柱接入电路，当滑片 P 向右滑动时，接入电路的电阻丝变短，接入电路的电阻变小，故 BD 符合题意；C图中，同时将滑动变阻器下方的两个接线柱接入了电路，当滑片 P 向右滑动时，接入电路的电阻丝长度不变，接入电路的电阻保持不变，故 C 不符合题意。故选 BD。24、下列说法中正确的是（）A串联电路中靠近电源正极导线通过的电流比靠近负极的导线的电流大 B电路中没有电流通过时电路中电阻为零 C在使用滑动变阻器改变灯泡亮度时，滑动变阻器应与灯泡串联 D为使两灯同时亮同时灭，两灯可以是串联也可以是并联 答案：CD A由于串联电路中电流处处相等，故 A 错误；19 B不论有没有电流，电阻是物质的性质，一直都存在，故电阻不为零，故 B 错误；C滑动变阻器控制谁，就需要谁与滑动变阻器串联，故 C 正确；D为使两灯同时亮同时灭，两灯可以是串联也可以是并联，并联时开关在干路上，也可以实现同时亮同时灭，故 D 正确。故选 CD。25、下列数据中，较为合理的是（）A教室内感觉比较舒适的温度约为 25B家用冰箱工作电流约 1.11.7A C对人体安全的电压为 36VD实验用小灯泡的电阻大约在 10 左右 答案：ABD A人感觉舒适的温度在2026左右，教室内感觉比较舒适的温度约为 25，故 A 符合题意；B家用冰箱的功率较大，工作电流约1.1 1.7A，故 B 符合题意；C对人体安全的电压不高于 36V，故 C 不符合题意；D实验用小灯泡的额定电压约为 2.5V，通过灯泡的电流约为 0.2A，灯泡的电阻 =2.5V0.2A=12.5 电阻大约在 10 左右，故 D 符合题意。故选 ABD。填空题 26、如图电路中，当断开开关 S 时，电阻R1、R2串联，则甲表为_；当闭合开关 S 时，电阻R1、R2并联，则乙表为_（选填“电压表”或“电流表”）。20 答案：电压表 电压表 1当开关 S 断开时，两个电阻串联连接，则乙是电流表，甲是电压表测两个电阻两端的总电压。2当开关 S 闭合时，两个电阻并联连接，乙是电压表测电源电压，甲是电流表测R1支路的电流。27、如图所示，电路中有两盏灯，开关 S 闭合时两灯均能发光，且两电表的示数均不为零，则甲为 _，乙为 _。（均选填“电流表”或“电压表”）答案：电压表 电流表 12电流表的电阻较小，在电路中相当于导线；电压表的电阻较大，在电路中相当于开路，若甲乙都是电流表，电源会被短路，所以甲乙中有一个是电流表、有一个是电压表，如果甲是电流表，灯泡 L2会被短路，所以只能为电压表；此时两灯泡并联，电表乙与 L2串联在支路中，则电表乙为电流表。28、在图甲所示电路中，当闭合开关后，两灯均发光，这时两只电压表的指针偏转角度相同，指针位置均为如图乙所示，则灯 L1两端的电压为_V；当开关断开时，电压表 V2（换接合适的量程）示数为_V。答案：4.8 6 21 1由图甲所示电路图可知，两灯泡串联，电压表 V1测电源电压，电压表 V2测 L2两端电压；串联电路总电压大于部分电路电压，由图乙所示电压表可知，两电压表指针位置相同，则电压表 V1的量程为0 15V，示数为 6V，电压表 V2的量程为0 3V，示数为 1.2V，则灯 L2两端两端电压为 2=1.2V 灯 L1两端电压为 1=2=6V 1.2V=4.8V 2当开关断开时，电压表 V2（换接合适的量程）测量的是电源两端的电压，示数为 6V。29、如图所示电路，电压表 V1测量的是_的电压；若 V1的读数为 2V，V2的读数是 5V，则 L2两端的电压是_V。答案：L1 5 1由图知，两灯泡串联，V1测量 L1两端的电压；V2测量 L2两端的电压。2V2测量 L2两端的电压，V2的示数为 5V，则 L2两端的电压为 5V。30、如图所示，将两根长度相同的镍合金丝 A 和 B 接入电路，其中 A 比 B 细得多，A 和 B 的电阻分别为RA和RB，则有RA_RB，闭合开关 S，此时通过它们的电流分别为IA和IB，则有IA_IB（均选填“”、“”或“”）。答案：12因为两段合金丝都是镍铬合金丝、长度相同，B 镍铬合金丝粗，由电阻公式=可知当材料相同，长度相22 同时，横截面积越大，电阻越小，故 B 镍铬合金丝电阻小，即 AB 由图知，A、B 串联，所以电流相等，即IAIB。
