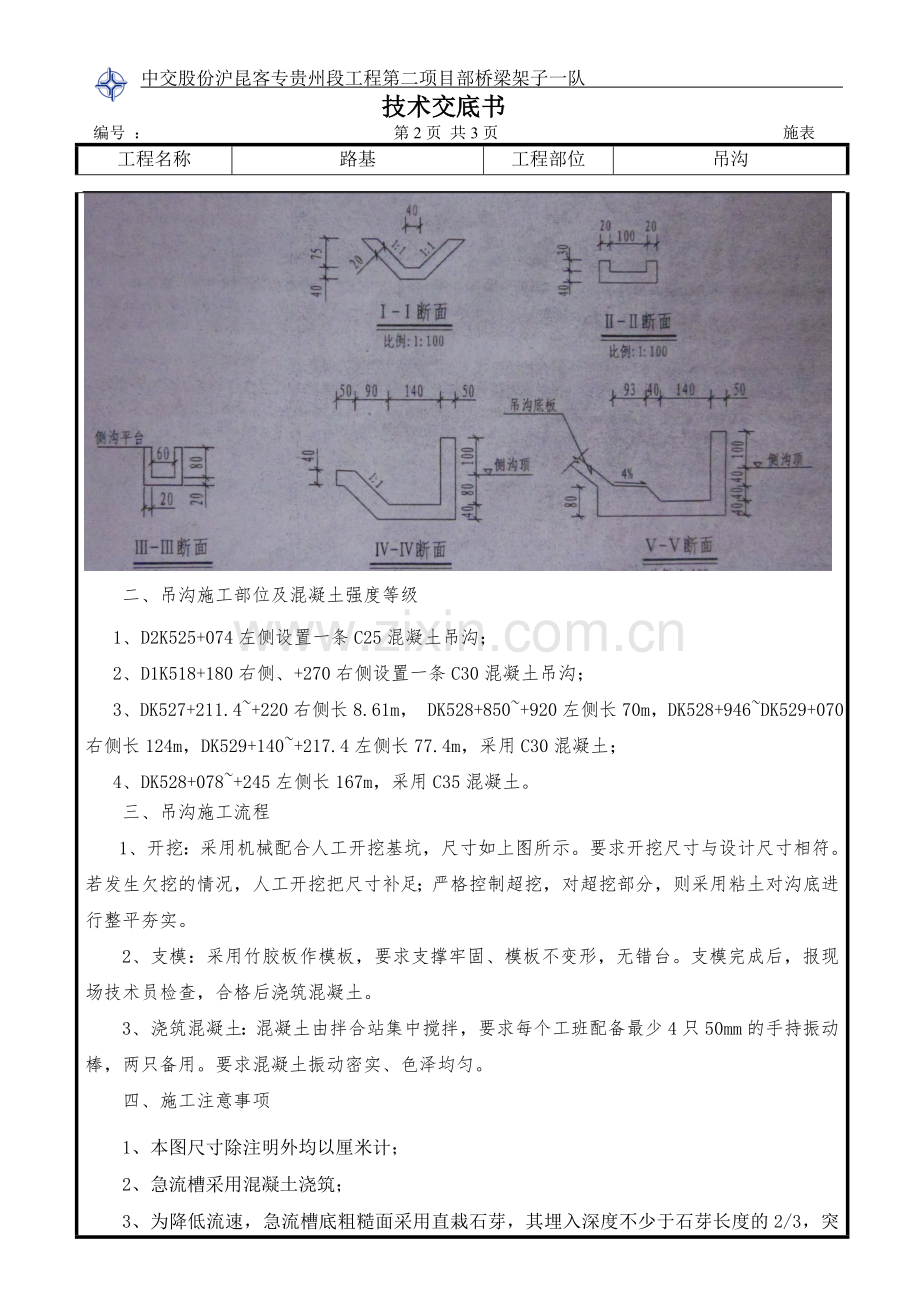

中交股份沪昆客专贵州段工程第二项目部桥梁架子一队 技术交底书 编号 ： 第3页 共3页 施表 工程名称路基工程部位吊沟交底内容： 一、 吊沟尺寸如图所示：二、吊沟施工部位及混凝土强度等级1、D2K525+074左侧设置一条C25混凝土吊沟；2、D1K518+180右侧、+270右侧设置一条C30混凝土吊沟；3、DK527+211.4+220右侧长8.61m， DK528+850+920左侧长70m，DK528+946DK529+070右侧长124m，DK529+140+217.4左侧长77.4m，采用C30混凝土；4、DK528+078+245左侧长167m，采用C35混凝土。三、吊沟施工流程1、开挖：采用机械配合人工开挖基坑，尺寸如上图所示。要求开挖尺寸与设计尺寸相符。若发生欠挖的情况，人工开挖把尺寸补足；严格控制超挖，对超挖部分，则采用粘土对沟底进行整平夯实。2、支模：采用竹胶板作模板，要求支撑牢固、模板不变形，无错台。支模完成后，报现场技术员检查，合格后浇筑混凝土。3、浇筑混凝土：混凝土由拌合站集中搅拌，要求每个工班配备最少4只50mm的手持振动棒，两只备用。要求混凝土振动密实、色泽均匀。四、施工注意事项1、 本图尺寸除注明外均以厘米计；2、 急流槽采用混凝土浇筑；3、 为降低流速，急流槽底粗糙面采用直栽石芽，其埋入深度不少于石芽长度的2/3，突出沟底不得高于0.1m；4、 吊沟出口消力部分长4.0m，其中侧沟流水下方长2.0m上方长1.0m；5、 急流槽应在开挖后及时砌筑，并做好防滑平台，以保证槽身稳定；6、 急流槽应分段砌筑，每8m留一伸缩缝，缝宽2cm缝间堵塞沥青麻筋；7、 在施工过程中，为确保施工人员的安全和周边建筑物的稳定施工前应设置观察系统，布置对滑坡体、建筑物位置的正确观测，防止发生突然事故；8、 在施工过程中，为确保施工人员的安全和周边建筑物的稳定施工前应设置观察系统，布置对滑坡体、建筑物位置的正确观测，防止发生突然事故。交底人： 年 月 日 复核人： 年 月 日审核人： 年 月 日 接底人： 年 月 日
