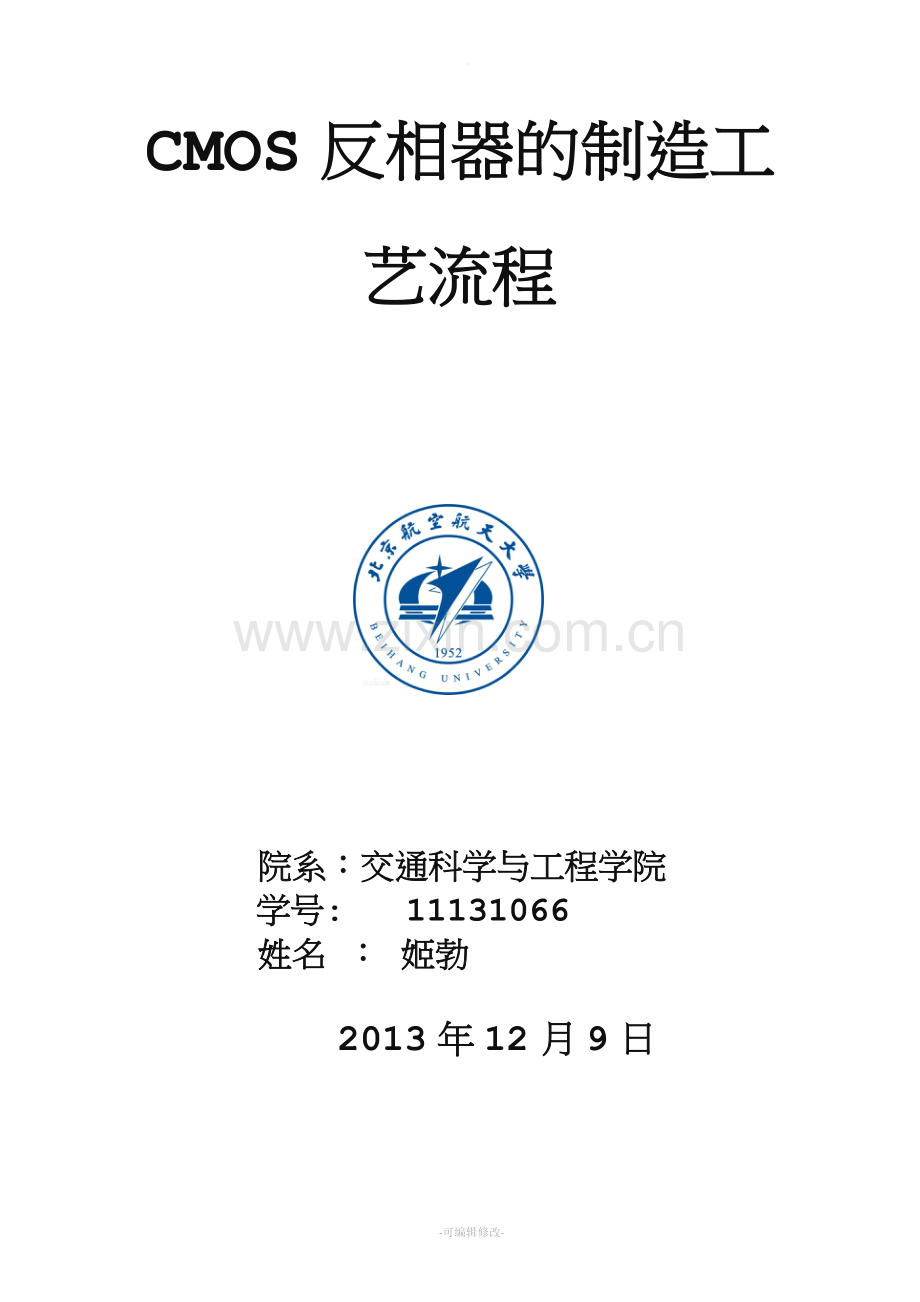

CMOS反相器的制造工艺流程

院系：交通科学与工程学院
学号: 11131066
姓名 ： 姬勃

2013年12月9日摘　　要：虽然集成电路制造工艺在快速发展,但始终都是以几种主要的制造工艺为基础。文章介绍了 CMOS反相器的主要工艺流程,并对集成电路的主要制造工艺作了简要分析。
关 键 词： CMOS反相器 、工作原理、工艺流程
1.1 CMOS反相器 介绍
CMOS反相器由一个P沟道增强型MOS管和一个N沟道增强型MOS管串联组成。通常P沟道管作为负载管，N沟道管作为输入管。这种配置可以大幅降低功耗，因为在两种逻辑状态中，两个晶体管 中的一个总是截止的。处理速率也能得到很好的提高，因为与NMOS型和PMOS型反相器相比，CMOS反相器的电阻 相对较低
1.1工作原理

　　两个MOS管的开启电压VGS(th)P<0， VGS(th)N >0，通常为了保证正常工作，要求VDD>|VGS(th)P|+V GS(th)N。若输入vI为低电平(如0V)，则负载管导通，输入管截止，输出电压接近VDD。若输入vI为高电平(如VDD)，则输入管导通，负载管截止，输出电压接近0V。
　　综上所述，当vI为低电平时vo为高电平；vI为高电平时vo为低电平，电路实现了非逻辑运算，是非门——反相器。

1.1 CMOS 的制造流程

CMOS 是集成电路的最基本单元，它的制作流程可分为前段和后段，前段流 程主要完成元件的制作，包括组件隔离区的形成、阱的植入、栅极的制成、LDD 的植入、源极和漏极的制成。后段流程主要完成元件之间的互连，包括第一层金 属的制成、第二层金属的制成、保护层和焊垫的制成。以 0.25 微米制程为例， 具体分为以下步骤。

1.1.1 组件隔离区的形成

1. 初始清洗 初始清洗就是将晶圆放入清洗槽中，利用化学或物理的方法将在晶圆表面的

尘粒，或杂质去除，防止这些杂质尘粒，对后续的制程造成影响，使得组件无法

正常工作。表 2.1 是半导体制程中所用到的标准清洗步骤。

表 2.1 半导体制程中所用到的标准清洗步骤

步骤
化学溶剂
清洗温度
清除之污染物

1
H2SO4+H2O2 (4:1)
120℃
有机污染物

2
D.I Water
室温
洗清

3
NH4OH+H2O2+H2O
80-90℃
微尘

4
D.I Water
室温
洗清

5
HCL+H2O2+H2O (1:1:5)
80-90℃
金属离子

6
D.I Water
室温
洗清

7
HF+H2O (1:50)
室温
原生氧化层

8
D.I Water
室温
洗清

2. 前置氧化

图 2.2 为前置氧化示意图。先长一层薄薄的二氧化硅，目的是为了降低后续 制程中的应力，因为要在晶圆的表面形成一层厚的氮化硅，而氮化硅具有很强的 应力，会影响晶圆表面的结构，因此在这一层氮化硅及硅晶圆之间，加入一层二 氧化硅减缓氮化硅的应力，因为氮化硅具有拉力而二氧化硅具有张力，因此加入 一层二氧化硅可以平衡掉硅晶圆表面的应力。

图 2.2 前置氧化

-可编辑修改-

3．沉积氮化硅

图 2.3 为沉积氮化硅示意图。利用 PECVD 的技术沉积氮化硅，用来隔绝氧气 与硅的接触，以定义出组件隔离的区域，使不被氮化硅所覆盖的区域，被氧化而 形成组件隔离区。

离子布植--离子布植是将所需的注入元素(如砷)电离成正离子，并使其获得 所需的能量，以很快的速度射入硅芯片的技术。而这个固体材料主要是由原子核 和电子组成的。

图 2.3 沉积氮化硅

4.组件隔离区的光罩形成 图 2.4 是组件隔离区的光罩形成示意图，利用微影的技术，上光阻，将要氧

化绝缘的区域的光阻去除，而定义出组件隔离区。

图 2.4 组件隔离区的光罩形成

5.氮化硅的蚀刻 图 2.5 是氮化硅的蚀刻示意图，将需要氧化区域的氮化硅利用活性离子蚀刻

法去除。接着再将光阻去除。

图 2.5 氮化硅的蚀刻

6.元件隔离区的氧化 图 2.6 是元件隔离区的氧化示意图，利用氧化技术，在组件隔离区长成一层

厚厚的二氧化硅，形成组件的隔离区。 注：氧化--二氧化硅(SiO2)的制作方法有:1.热氧化法；2.沉积法；3.阳极氧

化法；4.氧离子注入氧化法。其中较常用的热氧化法又可分为 1.干氧化法；2.

湿氧化法；3.纯水氧化法；4.掺氯氧化法 。而湿氧化法又有普通湿氧氧化法及 氢氧合成湿氧化法。

图 2.6 元件隔离区的氧化

7.去除氮化硅 图 2.7 是去除氮化硅示意图，利用活性离子蚀刻技术将氮化硅去除。

图 2.7 去除氮化硅

1.1.2 阱的植入

1.N 型阱的形成

图 2.8 是 N 型阱的形成示意图，将光阻涂在芯片上之后，利用微影技术，将 所要形成的 N 型阱区域的图形定义出来，即将所要定义的 N 型阱区域的光阻去 除掉。利用离子布植的技术，将磷打入晶圆中，形成 N 型阱。

图 2.8 N 型阱的形成

2.P 型阱的形成

图 2.9 是 P 型阱的形成示意图，将光阻涂在芯片上之后，利用微影技术，将 所要形成的 P 型阱区域的图形定义出来，即将所要定义的 P 型阱区域的光阻去 除掉。利用离子布植的技术，将硼打入晶圆中，形成 P 型阱。接着再利用有机溶 剂将光阻去除。

图 2.9 P 型阱的形成

3.退火及氧化层的形成 图 2.10 是退火及氧化层的形成示意图，离子布植之后会严重地破坏了晶格

的完整性。所以，掺杂离子布植之后的晶圆必须经过合理的退火。退火就是利用 各种形式的能量转换产生热量来消除晶圆中晶格缺陷和内应力，以恢复晶格的完 整性。同时使使注入杂质原子进入到替代位置而有效的活化加入的杂质。

图 2.10 退火及氧化层的形成

4.去除二氧化硅 图 2.11 是去除二氧化硅示意图，利用湿式蚀刻的方法将芯片表面的二氧化

硅予以去除。

图 2.11 去除二氧化硅

1.1.3 栅极的制成

1. 栅极(gate)氧化层的形成

图 2.12 是栅极(gate)氧化层的形成示意图，利用热氧化形成良好品质的二 氧化硅，作为栅极的氧化层，此道步骤为制作 CMOS 的关键步骤。

图 2.12 栅极(gate)氧化层的形成

2.多晶硅的沉积

图 2.13 是多晶硅的沉积示意图，利用 LPCVD 的技术沉积多晶硅在晶圆表面， 以达到在闸极的区域有好的电性接触点。

注：LPCVD--低压化学气相沉积。低压化学气相沉积是在炉管中完成的，是 将气体反应物通入炉管中，加以反应形成所需的物质在芯片上。

图 2.13 多晶硅的沉积

3．栅极光罩的形成 图 2.14 是栅极光罩的形成示意图，先上光阻，再利用微影技术将栅极的区域

定义出来。

图 2.14 栅极光罩的形成

4.活性离子蚀刻 图 2.15 是活性离子蚀刻示意图，利用活性离子蚀刻将栅极区域以外，再用

LPCVD 所成长的多晶硅及在形成栅极时所生长的二氧化硅给蚀刻。

图 2.15 活性离子蚀刻

5. 热氧化

图 2.16 是热氧化示意图，利用氧化技术，在晶圆表面形成一层氧化层。

图 2.16 热氧化

1.1.4 LDD 的植入

1.NLDD 植入

图 2.17 是 NLDD 植入示意图。首先上光阻，利用微影技术将 NMOS 的源 极及漏极区域的光罩形成之后,在 NMOS 的源极和漏极(source and drain)植入一 层很薄的 LDD，然后去光阻。

注：在次微米 MOS 中要用低掺杂漏极（LDD）来抑制热载流子效应.，因为 热载流子效应会导致元件劣化且影响晶片的可靠度。LDD 为高浓度的 source and drain 提供了一个扩散缓冲层，抑制了热载流子效应。

图 2.17 NLDD 植入

3. PLDD 植入

图 2.18 是 PLDD 植入示意图，首先上光阻，利用微影技术将 PMOS 的源极

及漏极区域的光罩形成之后，.在 PMOS 的源极和漏极同样植入一层很薄的 LDD， 然后去光阻。

图 2.18 PLDD 植入

1.1.5 源极及漏极的形成

1.沉积氮化硅 图 2.19 是沉积氮化硅示意图，用化学气相沉积方法沉积一层氮化硅。

图 2.19 沉积氮化硅

2．蚀刻氮化硅 图 2.20 是蚀刻氮化硅示意图，蚀刻掉氮化硅，但会在侧壁留下一些残余物，

被称为 spacer。

图 2.20 蚀刻氮化硅

3.NMOS 的源极及漏极区域制成

图 2.21 是 NMOS 的源极及漏极区域制成示意图，首先上光阻，利用微影技术

将 NMOS 的源极及漏极区域的光罩形成之后，再利用离子布植技术将砷元素打 入源极及漏极的区域，接着做退火的处理

图 2.21 NMOS 的源极及漏极区域制成

4.PMOS 的源极及漏极的制成

图 2.22 是 PMOS 的源极及漏极的制成示意图，首先利用微影技术将 PMOS 的源 极及漏极区域的光罩形成(p-channel Source/Drain Mask)之后，再利用离子布 植的技术将硼元素打入源极及漏极的区域。

图 2.22 PMOS 的源极及漏极的制成

5.沉积 Ti 并形成 TiSi2

图 2.23 是沉积 Ti 并形成 TiSi2 示意图，Ti 在高温下与 Si 反应生成 TiSi2。

图 2.23 沉积 Ti 并形成 TiSi2

6.Ti 的蚀刻

图 2.24 是 Ti 的蚀刻示意图，把栅极侧壁的 Ti 蚀刻掉。

图 2.24 Ti 的蚀刻

1.1.6 第一层互连的制作

1.沉积含硼磷的氧化层（BPSG）

图 2.25 是沉积含硼磷的氧化层（BPSG）示意图，由于加入硼磷的氧化层熔 点会比较低，当其加热后会有些微流动的性质，所以可以利用其来做初级平坦化。

图 2.25 沉积含硼磷的氧化层（BPSG）

2.第一层接触金属之接触洞之形成

图 2.26 是第一层接触金属之接触洞之形成示意图，上光阻之后，利用微影 技术将第一层接触金属的光罩形成。再利用活性离子蚀刻将接触点上的材料去掉 (Contact RIE Etch)，去掉光阻，再将晶圆放置于加热 炉管中，升高温度，使 ASG 产生些微的流动，即初级平坦化。

图 2.26 第一层接触金属之接触洞之形成

3．形成 TiN 层

图 2.27 是形成 TiN 层示意图，利用溅镀的技术，溅镀上一层 TiN。

图 2.27 形成 TiN 层

4．沉积钨

图 2.28 是沉积钨示意图，沉积钨并添满接触洞，然后用 CMP（化学机械研 磨）的方法去掉表面的钨。

图 2.28 沉积钨

5.第一层金属的制成

图 2.29 是第一层金属的制成示意图，利用溅镀的技术，溅镀上一层铝金属。

但在铝的上下表面也要做 Ti/TiN 层。

图 2.29 第一层金属的制成

6.第一层金属的蚀刻

图 2.30 是第一层金属的蚀刻示意图，利用微影技术，定义出第一层金属的 光罩。接着将铝金属利用化学蚀刻的技术，将不要的部份去除。

图 2.30 第一层金属的蚀刻

1.1.7 第二层互连的制成

1. 沉积第一层介电膜（IMD1）

图 2.31 是沉积 IMD1 示意图，沉积一层介电膜（IMD）主要成分是硅玻璃。 然后用化学机械研磨的方法做表面平坦化处理。

图 2.31 沉积 IMD1

2．第二层接触金属连接线形成 图 2.32 是第二层接触金属的连接线的形成示意图，利用微影技术将第二层

接触金属的图形制造出来，再利用活性离子蚀刻法来做接触点的蚀刻(Contact Etch)。之后去掉光阻。然后沉积钨并添满接触洞，用 CMP（化学机械研磨）的 方法去掉表面的钨。

图 2.32 第二层接触金属的连接线的形成

3.第二层金属的制成

图 2.33 是第二层金属的制成示意图，先将第二层金属沉积(2nd Metal Deposition)上去，接着利用微影技术将第二层金属的光罩形成 (2nd Metal Masking)，接着将铝金属蚀刻(Aluminum Etch)。

图 2.33 第二层金属的制成

1.1.8 保护层与焊垫的制成

1. 保护氧化层和氮化硅的沉积

图 2.34 是保护氧化层和氮化硅的沉积示意图，接着利用 PECVD 沉积保护的氧 化层。再利用 PECVD 沉积氮化硅，形成保护层。

图 2.34 保护氧化层和氮化硅的沉积

2．焊垫的制成

图 2.35 是焊垫的制成示意图，将所需要和外界做接触的地方，利用微影技 术将光罩图形形成(Pad Masking)在晶圆表面。利用活性离子蚀刻法，将接线金属 平台上的保护层去除(Pad Etch)。

图 2.35 焊垫的制成

3. 组件退火处理

组件退火处理的目的是让组件的金属接点接触的更好，至此一个 CMOS 晶 体管完成。经过上述各道工艺，可以得到如图 2.36a 所示的实物图，图 2.36b 则 是封装后的芯片截面图。

(a) (b)

图 2.36 制成后的芯片图

(a) 芯片实物图 (b) 芯片截面

THANKS !!!
