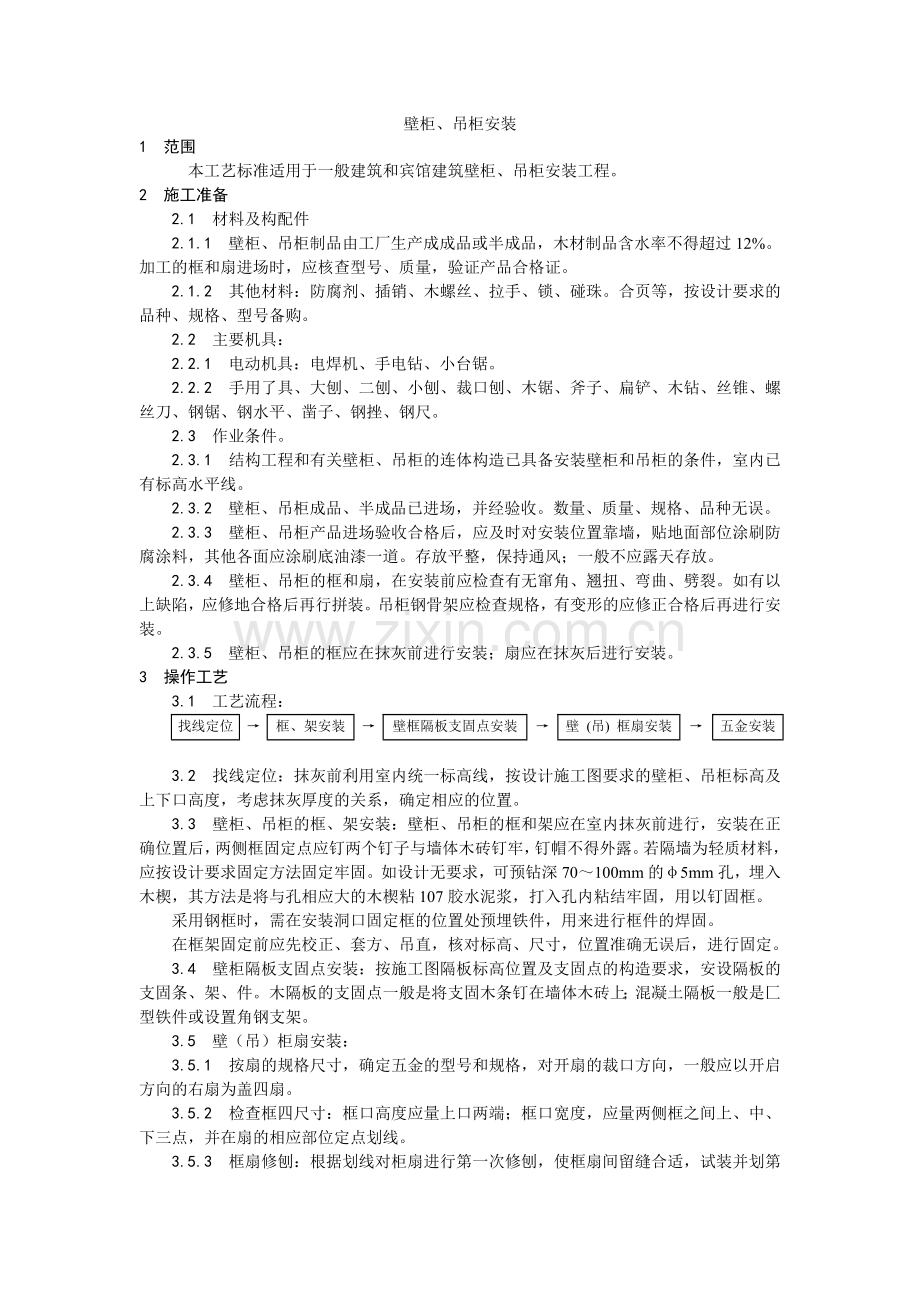

壁柜、吊柜安装1 范围 本工艺标准适用于一般建筑和宾馆建筑壁柜、吊柜安装工程。2 施工准备 2.1 材料及构配件 2.1.1 壁柜、吊柜制品由工厂生产成成品或半成品，木材制品含水率不得超过12%。加工的框和扇进场时，应核查型号、质量，验证产品合格证。 2.1.2 其他材料：防腐剂、插销、木螺丝、拉手、锁、碰珠。合页等，按设计要求的品种、规格、型号备购。 2.2 主要机具： 2.2.1 电动机具：电焊机、手电钻、小台锯。 2.2.2 手用了具、大刨、二刨、小刨、裁口刨、木锯、斧子、扁铲、木钻、丝锥、螺丝刀、钢锯、钢水平、凿子、钢挫、钢尺。 2.3 作业条件。 2.3.1 结构工程和有关壁柜、吊柜的连体构造已具备安装壁柜和吊柜的条件，室内已有标高水平线。 2.3.2 壁柜、吊柜成品、半成品已进场，并经验收。数量、质量、规格、品种无误。 2.3.3 壁柜、吊柜产品进场验收合格后，应及时对安装位置靠墙，贴地面部位涂刷防腐涂料，其他各面应涂刷底油漆一道。存放平整，保持通风；一般不应露天存放。 2.3.4 壁柜、吊柜的框和扇，在安装前应检查有无窜角、翘扭、弯曲、劈裂。如有以上缺陷，应修地合格后再行拼装。吊柜钢骨架应检查规格，有变形的应修正合格后再进行安装。 2.3.5 壁柜、吊柜的框应在抹灰前进行安装；扇应在抹灰后进行安装。3 操作工艺 3.1 工艺流程：找线定位框、架安装壁框隔板支固点安装壁 (吊) 框扇安装五金安装 3.2 找线定位：抹灰前利用室内统一标高线，按设计施工图要求的壁柜、吊柜标高及上下口高度，考虑抹灰厚度的关系，确定相应的位置。 3.3 壁柜、吊柜的框、架安装：壁柜、吊柜的框和架应在室内抹灰前进行，安装在正确位置后，两侧框固定点应钉两个钉子与墙体木砖钉牢，钉帽不得外露。若隔墙为轻质材料，应按设计要求固定方法固定牢固。如设计无要求，可预钻深70100mm的5mm孔，埋入木楔，其方法是将与孔相应大的木楔粘107胶水泥浆，打入孔内粘结牢固，用以钉固框。 采用钢框时，需在安装洞口固定框的位置处预埋铁件，用来进行框件的焊固。 在框架固定前应先校正、套方、吊直，核对标高、尺寸，位置准确无误后，进行固定。 3.4 壁柜隔板支固点安装：按施工图隔板标高位置及支固点的构造要求，安设隔板的支固条、架、件。木隔板的支固点一般是将支固木条钉在墙体木砖上；混凝土隔板一般是匚型铁件或设置角钢支架。 3.5 壁（吊）柜扇安装： 3.5.1 按扇的规格尺寸，确定五金的型号和规格，对开扇的裁口方向，一般应以开启方向的右扇为盖四扇。 3.5.2 检查框四尺寸：框口高度应量上口两端；框口宽度，应量两侧框之间上、中、下三点，并在扇的相应部位定点划线。 3.5.3 框扇修刨：根据划线对柜扇进行第一次修刨，使框扇间留缝合适，试装并划第二次修刨线，同时划出框、扇合页槽的位置，注意划线时避开上、下冒头。 3.5.4 铲、剔合页槽进行合页安装：根据划定的合页位置，用扁铲凿出合页边线，即可剔合页槽。 3.5.5 安装扇：安装时应将合页先压入扇的合页槽内，找正后拧好固定螺丝，进行试装，调好框扇间缝隙，修框上的合页槽，固定时框上每支合页先拧一个螺丝，然后关闭、检查框与扇的平整，无缺陷符合要求后，将全部螺丝装上拧紧。木螺丝应钉入全长1/3，拧入2/3，如框、扇为黄花松或其他硬木时，合页安装。螺丝安装应划位打眼，孔径为木螺丝直径的0.9，眼深为螺丝长度的2/3。 3.5.6 安装对开扇：先将框扇尺寸量好，确定中间对口缝、裁口深度，划线后进行刨槽，试装合适时，先装左扇，后装盖扇。 3.6 五金安装：五金的品种、规格、数量按设计要求选用，安装时注意位置的选择，无具体尺寸时，操作应按技术交底进行，一般应先安装样板，经确认后再大面积安装。4 质量标准 4.1 保证项目： 4.1.1 框扇品种、型号、安装位置必须符合设计要求。 4.1.2 框扇必须安装牢固，固定点符合设计要求和施工及验收规范规定的标准。 4.2 基本项目： 4.2.1 柜扇裁口顺直、刨面平整光滑，活扇安装应开关灵活、稳定，无回弹和倒翘。 4.2.2 五金安装位置适宜，槽深一致，边缘整齐，尺寸准确。五金规格符合要求，数量齐全，木螺丝拧紧卧平，插销开插灵活。 4.2.3 框的盖口条、压缝条压边尺寸一致。 4.3 允许偏差项目，见表9-48。 壁柜、吊柜安装允许偏差表9-48项次项 目允许偏差 (mm)检 查 方 法1框、正侧面垂直度3用1m托线板检查2框对角线2尺量检查3框与扇、扇与扇高低差2用直尺和塞尺检查4框与扇、对口扇间留缝宽度值1.52.5用塞尺检查5 成品保护 5.1 木制品进场后及时刷底油一道，靠基层面应刷防腐剂；铜制品应及时刷防锈漆并入库存放。 5.2 壁、吊柜安装时，严禁碰撞抹灰及其他装饰面的口角，防止损坏成品面层。 5.3 安装好的壁柜隔板，不得拆动，保护产品完整。6 应注意的质量问题 6.1 抹灰面与框不平：多为墙面垂直度偏差过大或框安装不垂直所造成。注意立框与抹灰的标准，保证观感质量。 6.2 柜框安装不牢：预埋件、木砖安装前已松动或固定点少。连接、钉固点要够数，安装牢固。 6.3 合页不平、螺丝松动、螺帽不平正、缺螺丝：主要造成的原因是合页槽不平、深浅不一致，安装时螺丝钉打入太长，产生倾斜，达不到螺丝平卧。操作时应按标准螺丝打入长度的1/3，拧入深度2/3。 6.4 柜框与洞口尺寸误差过大；基体施工留洞不准。结构或基体施工留洞时应符合要求的尺寸及标高。7 质量记录 本工艺标准应具备以厂的质量记录： 7.1 壁柜、吊柜制品应有产品
