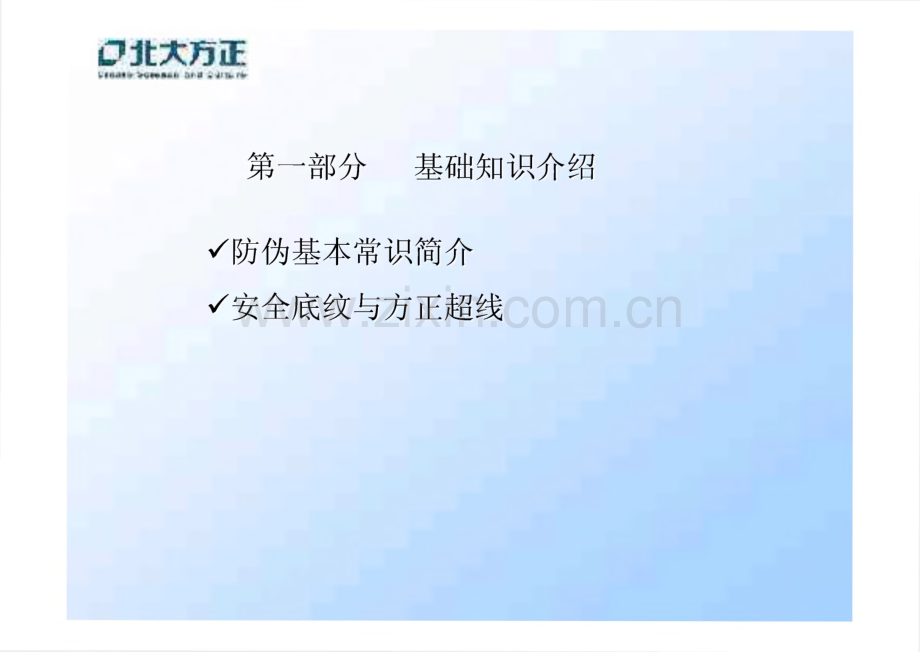

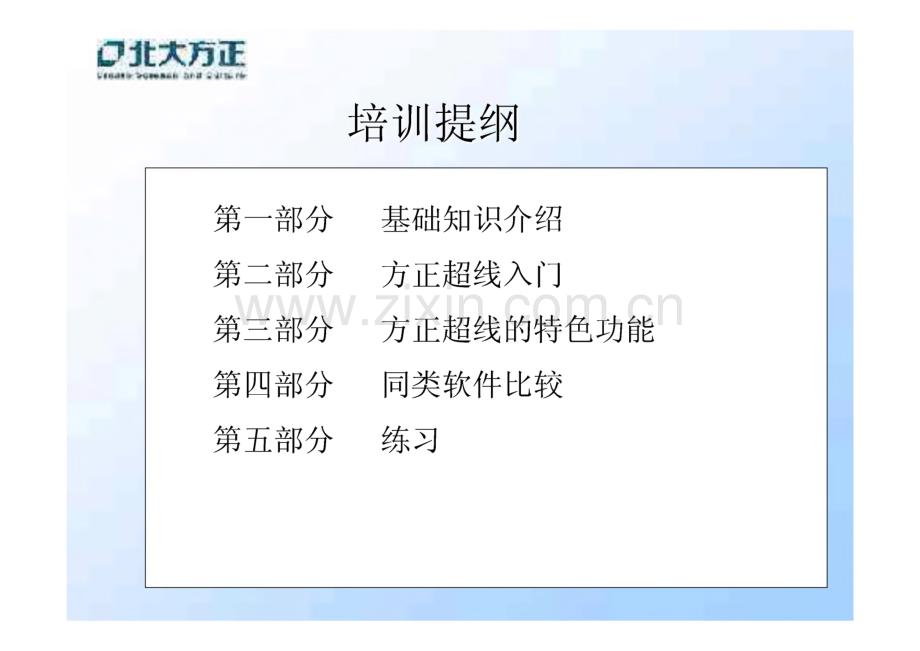

“北大方正培训提纲第一部分基础知识介绍第二部分方正超线入门第三部分方正超线的特色功能第四部分同类软件比较第五部分练习副北大方正第一部分基础知识介绍,防伪基本常识简介,安全底纹与方正超线。北大方正1、防伪知识介绍 纸张防伪（防伪纸张、水印纸、安全线、红蓝纤维丝或彩点）印刷技术防伪（平凸合印与多工序合印、多色串印、凹印技术、激光全息虹 膜印刷、手工雕刻版压印、特种光泽印刷）防伪油墨（紫外荧光油墨、日光激发变色防伪油墨、热敏防伪油墨（亦称热致 变色防伪油墨）、反应变色油墨、磁性油墨、生化反应油墨、液晶油墨、印刷专用 油墨、激光全息标识结合荧光加密防伪油墨、除涂改油墨）激光全息图像防伪技术 条形码防伪技术（隐形条码（有覆盖式隐式条码、光化学处理的隐形条码、隐形油墨印刷的隐形条码），金属条码）电码防伪标识及电话识别系统 安全底纹防伪口北大方正2、安全底纹防伪与方正超线2.1安全底纹A一种历时最久的防伪技术；A印刷在证券、票据等版面上的图 案线条。2.2安全底纹防伪的特点（功能、作用）成本最低（属于制版防伪，防伪在制版过程中实现，不增加其他成本）美观（线条的协调性、高光洁度，符合美学要求及包装设计的“显目、好感、理解”三个原则）：防伪效果好（线条造型的复杂性，线条变化的丰富性，与光学等其他理 论配合，可以非常容易实现折光、开锁、潜影等防伪特技，可防止扫描、复印）口北大方正2.3 发展阶段A手工机械A计算机辅助设计2.4 方正超线安全底纹设计系统方正超线安全底纹设计系统（简称“方正超线”、“超线”）是北大方正经 过详细调研独立开发的专业的安全防伪底纹设计系统，主要用于防伪包 装、防伪商标、有价证券、工艺品折光处理的防伪制版等。口北大方正方正超线设计中北大方正1”-a”.42 22.5 方正安全底纹防伪系统为什么能防伪？防止扫描防止一般扫描仪扫描防止高档线条扫描仪扫描防止复制防止一般软件复制成类似效果防止使用同一软件复制成类似效果口北大方正防止一般扫描：安全底纹系统设计出来的是实地的线条，没有网点，而扫描后印刷的有网 点，通过肉眼就可以分辨出真的印刷品和假的印刷品的区别。常用的安全底纹防伪元素有：团花、地纹、潜影、花边、浮雕Mz Z da.,/、/、/，）号 Z K：A，、八八八W ii：V-Ji：?.4IA2包络变形3.两条开曲线门8，篷巧百御耽3 *画I.I厂四旧一22-口北大方正第二部分方正超线入门“生成闭轮廓线”工具制作团花的另一个因素是团花区 域。区域是否美观对团花的有着 直接的影响。区域是由两条封闭曲线（闭轮廓 线）组成的。所以如何生成闭轮 廓线呢？口北大方正第二部分方正超线入门路径运算求并求交异或前面减后面 后面减前面 分割路径分离口北大方正第三部分方正超线特色功能/版纹篇/折光（压纹）篇,其它篇口北大万正 三、方正超线特色功能版纹篇/团花/缩微/花边/图像光栅效果/浮雕/图像版画/底纹/图像轮廓/潜影/版纹滤波三、方正超线特色功能版纹篇口北大方正1、团花三、方正超线特色功能版纹篇口北大方正1.1、曲线填充生成团花口北大方正三、方正超线特色功能版纹篇曲线填充对话框各项的含义:曲线填充时，选择匀化”效果不好“相对均应用一般情况 下，忽略制作团花注意事项选择单元Q密度。填充线的要制作一个专业的团花，需要 注意几点：密度：P简单连接Q）r自动旋转也）选择区域国）|A.在选择团花单元时应该注意：a.闭单元：没有限制，如可以 用被转为曲线后的文字；b.开单元：必须是起始点与结 束点可以连拼（首尾可以平 滑相连）；K立即重画果0般选它。是否立即显示团化效3 1?1川勺二7牛f戏川西”图2团花单元ZKR?三 三、方正超线特色功能版纹簿曲线填充方法制作团花举例：口北大方正三、方正超线特色功能版纹篇1.3、曲线混合生成团花注意事项：混合前的两条曲线必须有节点对应关系，否则可能达 不到预期效果。口北大方正三、方正超线特色功能版纹篇口北大方正2、花边三、方正超线特色功能版纹篇方正超线里提供了自动花边的功能，保证了花边拐角处连接的自然，相比其 他的底纹设计软件通过手工实现更加方便和专业。口北大方正三、方正超线特色功能版纹篇2.1简单花边由简单的线条单元，对称或不对称（如果不对称，则系统进行自动调整使之对 称），然后反复连接复制，形成一条完美的封闭花边。口北大方正2.2复合花边三、方正超线特色功能版纹篇由团花变形而来。也就是，花边的单元是团花的一部分，然后将其反复拼凑,形成复杂的花边。口北大方正三、方正超线特色功能版纹篇利用“自动花边”中的“简单连拼”功能，即可完成复合花边的设计制作。LJ函论也口北大方正三、方正超线特色功能版纹篇 ,2W宁、叩g E曾守L3版W修口北大方正三、方正超线特色功能版纹篇3、浮雕浮雕就是把给定的一组曲线合理的弯曲或偏折，从 而凸现特定轮廓。在超线中，浮雕的分类如 下：普通效果,浮雕劈线效果直线浮雕曲线浮雕图像浮雕劈线浮雕劈叉线浮雕图形方式图像方式口北大方正三、方正超线特色功能版纹篇3.1、直线浮雕直线浮雕的制作:1、2、3、4、5、制作浮雕对象A；限制浮雕范围B；同时选中A和B；选择“效果”“直线浮雕”，对话框 参数意义如右图；按实际要求，填入相应参数，“确定”即 可生成浮雕。浮雕范围框，任意 的封闭区域都可 认,如矩形、U./7-A线招辘*浮雕对象，、可以是转为曲线后的文，或其它任意的封外.t磨室r y7本以马4 二级漆空:三热祐冬期:三孝；：您J-K：您涔承曲俵浮雕1、制作浮雕底纹2、制作浮雕对象3、叠放在一起，并选中浮雕对象Z斐S到更 三、方正超线特色功能一版纹篇口北大方正三、方正超线特色功能版纹篇3.3、图像浮雕图像浮雕的制作：1、准备图像，必要时作一些预处理，比如将 该图片模糊(GaussianBlur)；2、将图片调入超线中；4、准备底纹；5、同时选中立纹和图像对象，并对齐；6、选择“图像”“图像浮雕”命令，在对 话框中填入相应参数，确定即可。高度可以远远超 过纹线的间距。Z斐S左更 三、方正超线特色功能一版纹篇制作图像浮雕时需要注意的几点：10过分陡峭的图像不容易产生令人愉快的效 果，需要对图像进行模糊。2o当浮雕对话框中的高度参数为正数时，图 像中比较亮的部分控制底纹向上突起，图像中 比较暗的部分控制底纹向下凹陷，反之，当浮 雕对话框中的高度参数为负数时，图像中比较 亮的部分控制底纹向下凹陷，图像中比较暗的 部分控制底纹向上突起。30图像外面的部分被认为是100%白色，这是 因为操作者习惯于在白色的底上绘制黑色的图 案。*注意：超线2.0的0021之前的版本 中，图像外面的部分被认为是100%黑色，所以，使用白底暗花的图像制作浮雕 时，用户常会发现，图像边缘部分的线条出现 陡峭的抖动，克服的办法很简单，只需在 photoshop中将图像求反即可。（接下一页）Z斐S左更 三、方正超线特色功能一版纹篇（接上页）4O由于图像是基于像素的，所以图像不可能与其它图形对象绝对对齐,某 种程度的误差是必然存在的。用户有时反映图像边缘部分的线条出现预料 之外的扭曲，这是由于有很少一部分线条处于图像之外造成的，克服的办 法请参考第3条。或者预先将图像放大一丁点，保证线条处于图像的范围之 内。Z斐S左更 三、方正超线特色功能一版纹篇5。图像浮雕的制作过程比较复杂，参数比较多，并且各个参数（图像模糊程 度，线间距，浮雕高度）相互影响，所以经验是非常必要的，只有通过多次 操作，才能掌握制作的技巧。图像版画和劈线操作同样存在这个特点。操作者时常抱怨制作效果不好，其实原因不在软件本身，而是使 用者尚未掌握制作的规律。可以毫不犹豫的说：在正确使用的情况下，方正超线的制作效果 毫不逊色于任何国外软件。其实即使对于象P hotoshop等知名软件，也存在 初学者使用不当的情况。Z斐S到更 三、方正超线特色功能一版纹篇Z斐S左更 三、方正超线特色功能一版纹篇3.5、图像劈叉线浮雕图像劈线的制作：1、准备图像，必要时作一些预处理，比如将 该图片模糊(GaussianBlur)；2、将图片调入超线中；4、准备底纹；5、同时选中立纹和图像对象，并对齐；6、选择“图像”“劈叉线”命令，在对 话框中填入相应参数，确定即可。方正超线 SuperLineBKK笈更 三、方正超线特色功能版纹篇3.6、关于浮雕的小结方正超线中，浮雕的种类繁多，下而做一个比较：浮雕类型需要底纹需要图片方便性速度效果直线浮雕XX优快好曲线浮雕VX优较慢好劈线浮雕VX优较慢优图像浮雕VV良最快优劈叉线浮雕VV良快好方正超线的浮雕的特点与优点（与普通的底纹设计软件的比较）：1.更方便 能够调整浮雕线的角度、坡度等；2.更直观 曲线浮雕可以预显浮雕效果；3.更专业 浮雕高度可以远远超过相邻纹线之间的间距，同时保证纹线之间互相不压 线。这是普通的底纹设计软件所做不到的；4.劈线效果 对任意的底纹都可以做劈线浮雕，一条1mm宽的线，可以劈分为任意条子 线，这些子线的宽度的总和是1mm。是完全专业的劈线浮雕，而不是象普通 的底纹软件那样，绕着弯子只能做直线劈线；5.开锁功能 开锁功能只是浮雕功能的一种应用2KK笈点 三、方正超线特色功能一版纹篇4、底纹底纹是防伪页面中重要元素，包含密度渐变底纹，线宽渐变底纹，颜色渐变底纹等。e口北大方正三、方正超线特色功能版纹篇5、潜影潜影是指通过不同方向的直线（通常是 相差90度）来体现图形或文字。通常做的成品中还要包括干扰图案,提高成品的防伪性能和美感口北大方正三、方正超线特色功能版纹篇5、潜影包含干扰图案的潜影实现方法：1。生成不同方向的直线组体现图形或文字（基础潜影）lo 1生成被潜影图形和外轮廓图形lo 2将上述2个图形复制一份lo 3将上述两个图形调整位置后结合，生成镂空图形lo 4分别对镂空图形和被潜影图形执行直线填充，填充直 线的角度注意相差90度2KK笈点 三、方正超线特色功能一版纹篇5、潜影2。生成干扰图案（干扰图案为图形），并填充白色3。将不同方向的直线组（基础潜影）的线宽分别设置为细和粗两种4O按照“细直线组干扰图案粗直线组”的顺序由上到下上下排列口北大方正三、方正超线特色功能版纹篇6、缩微文字P_F 1，5中 1、43 9Aieh3,.方正超线生成的缩微文字效果非常自然，特别是在拐角处。湖日”、，涉%、/a口北大方正三、方正超线特色功能版纹篇方正超线生成的缩微文字另一个独到之处是文字大小可以渐变。这是其他软件望尘莫及的。口北大方正三、方正超线特色功能版纹篇历但弧能海博68口北大方正三、方正超线特色功能版纹篇生成缩微文字的方法多种多样，我们可以利用超线其他的功能/功能组合来制 作缩微文字：lo生成大小渐变的缩微文字lo 1生成曲线lo 2输入文字lo 3选中文字，执行沿曲线排列，曲线指定为刚才生成的曲线。调整首尾比等参数，即可生成沿曲线排列且大小变化的缩 微文字。Z斐S左更 三、方正超线特色功能一版纹篇2.利用曲线填充功能生成团花型缩微文字，方便快捷2.1 生成文字，生成一组单波长的正弦线2.2 分别对每根正弦线执行文字沿曲线排列，将生成的结果 拆组，转曲线，再成组，作为曲线填充单元2.3 生成曲线填充的区域2.4 执行曲线填充，即可生成团花型缩微文字Z斐S左更 三、方正超线特色功能一版纹篇3。与其他软件结合生成团花型缩微文字（适合于多文字的情况）3.1 将超线生成的正弦线组输出为AI或EPS3.2 在ILLUSTRATOR中打开该文件，输入文字，调整字号，做文字沿曲线排版。将生成的结果存为EPS3.3 在超线中输入该EPS,生成图形13.4 在超线中生成包络框，将图形1做包络变形，即可生成团花 型缩微文字方正超线不但可以生成的缩微文字，还可以生成缩微图形。可以做出变化 多端，创意丰富的效果。方正超线特色功能版纹篇口北大方正8、光栅效果用图像控制 对象大小,光栅效果的制作：1、准备图像2、将图片调入超线中；4、准备对象组；5、同时选中成组对象和图像，并对齐；6、选择“图像”“光栅效果”命令，在 对话框中填入相应参数，确定即可。册化v泡嫩做变尺可J 是大尺丁：|10Cr用大蛟货fl W至执政变线宽j用图像控制 对象线宽j是小,艮丁：p 30最小皎定:卜二世W亳米幅定取港rX，355一 F3：炉售，H：H：4Gh!，厂 wW -：uu:t：甘，*4*，4vnw尸-A 0 ，力-强耨照弘国 s3fYeftc 夏八&3多？-汾务,.t v J J V T V./-?/*kjrp F，r一口北大方正占力94，A211、版纹滤波（鱼眼滤波发散 版纹I图形滤波 双曲 滤波I 三角水平I疏密滤波 竖直口北大方正三、方正超线特色功能版纹篇(1),鱼眼滤波1.准备用于做鱼眼滤波的图形12.画一圆形与上述图形重叠(圆形一定要在图形前面)3.选中图形1,打开鱼眼滤波对话框，点“选择区域”钮，此时出现 黑箭头，将黑箭头指向圆形，单击鼠标左键4.选择“应用”，即可生成鱼眼滤波效果。33说明：鱼眼滤波对话框中，“系数”为正数时实现“凸”的效 果；“系数”为负的时候，实现“凹”的效果。，、举MX4：龙求大工治缕玲住;w 一崇港部避软蜉困*外媪图1鱼眼滤波三、方正超线特色功能版纹篇口北大方正(2),发散滤波口北大方正三、方正超线特色功能版纹篇(3),疏密滤波疏密滤波即实现图形的疏密变化。口北大方正三、方正超线特色功能版纹篇5V利用疏密滤波还可用来实现对曲线或曲线组加点。“7加点即增加原曲线的节点个数，通过加点可以保证曲线在执行滤波或其它变形操作后线条是 圆滑的。加点前 加点后选择“分割对 象”，输入插入 的节点个数将系数选为0,只做 加点不做滤波口北大方正 f Ba，外9三、方正超线特色功能版纹篇口北大方正三、方正超线特色功能版纹篇口北大方正三、方正超线特色功能版纹篇跖舞逑扁修锣鬻滋鑫掇 融三缎2您/哪礴运期彩烈:给啜笋尔啜黑蜉修第口北大方正三、方正超线特色功能折光（压纹）篇/中心放射型/同心圆型/平行线型/图像折光口北大方正三、方正超线特色功能1、图形折光一般用于烟盒、酒盒、药盒的包装设计中心放射型折光:同心圆型折光:平行线型折光:八七八aw八三/、.;、/、3、，弋K4途5 八二八二一、口北大方正三、方正超线特色功能折光篇2、图像折光一般用于金属画等工艺品制作已北入左更 三、方正超线特色功能一折光篇方正超线的图像折光操作速度很快，一次操作的时间在几秒到十 几秒之间。另外，生成的折光对象还可以进行编辑，修改线宽，间 距，和角度。这两个特点都极大地方便了图像折光的制作。制作中需要注意的问题：有用户反映，图像中层次变化少的区域，执行折光操作后出现大片的 平纹。这是意料之中的，缺少变化的区域，自然是要出现大片的平 纹。解决的方法是对图像进行预处理，目的是要增加图像中特定区域的层 次，可以采用下面的步骤（在photoshop中）10用魔棒工具选中缺乏层次的区域。2o使用命令ImageAdjustAuto Levels,对选中的区域进行自动层次处 理。口北大方正三、方正超线特色功能其它篇/条形码/分形口北大方正三、方正超线特色功能其它篇1、条形码方正超线支持12种条码：UP C _A、UP C _E EAN_13、EAN_8、交叉25码（ITF）、ITF-14.3 9码、库德巴码、128 码、93码、标准书号ISBN、标准刊号 ISSNo专业的条码功能巳兀主左更 三、方正超线特色功能一其它篇2、分形0北大方正四、方正超线与同类软件的比较BarcoJula超线豕东功能54.543.5兼容性3553价格优势2254.5界面3355技术支持 和服务3.5354发展潜力4.54.553.5国外同类软件价格极其昂贵，分模块，若要 想将其功能买全，其价格将是很难接受的。而超线相对便宜，具有明显的价格优势。国外同类产品界面是英文的，而超线完全是 中国人自己的软件产品，中文界面。培训、支持、服务，交流，维护，国外同 类软件能提供的是极其有限的。在这些方 面，超线有着不可比拟的优势。由于超线起步较晚，而国外同类软件的时间 较长，在软件功能上，超线相对较弱。但只 要充分利用北大方正技术研究院的技术优 势，赶超国外同类软件也并不遥远口北大方正五.练习真品证书北京北大方正电子有限公司口北大方正欢迎使用方正超线2.1联系方式：北京北大方正电子有限公司印艺事业部2005年11月19日
