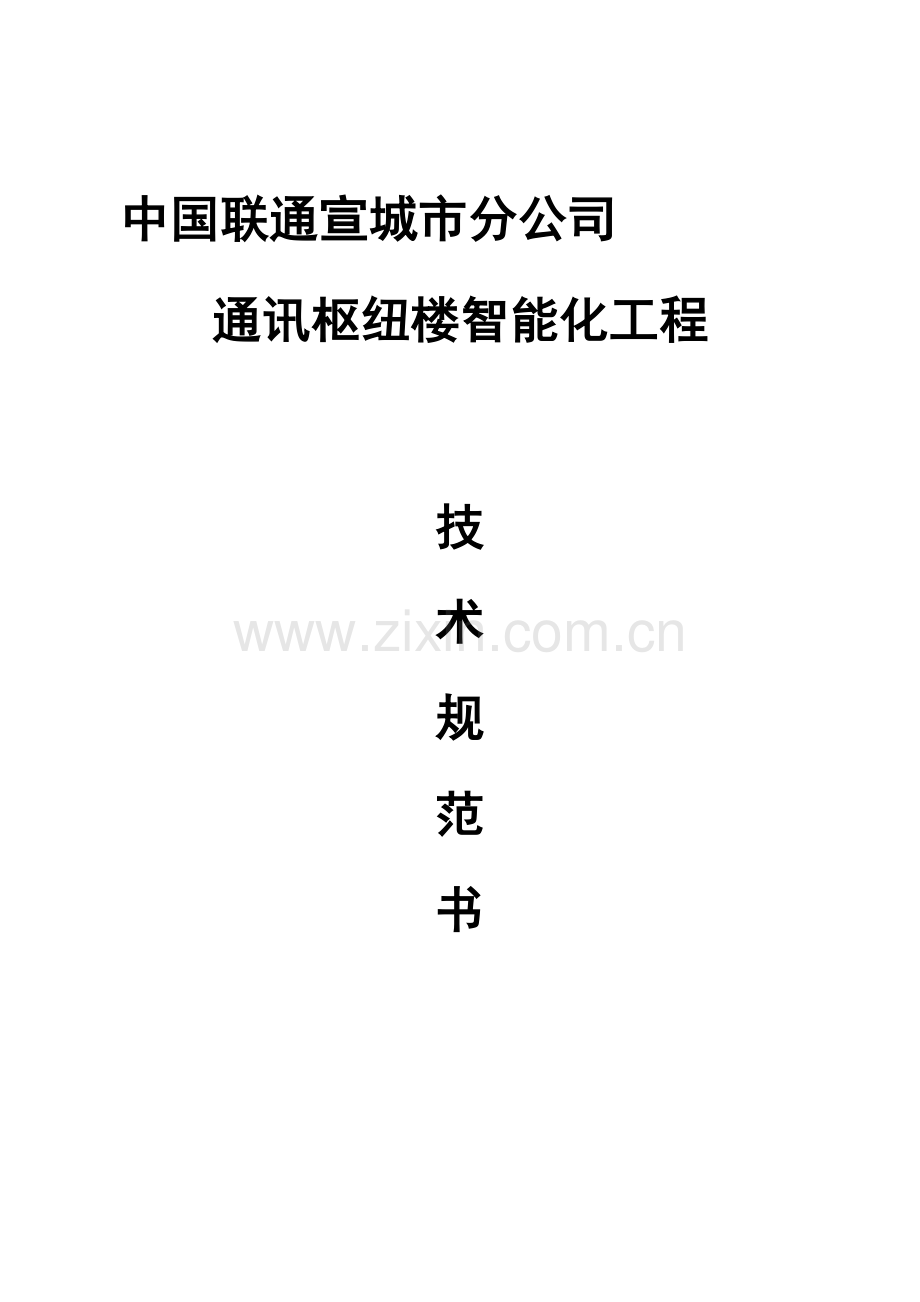

中国联通宣城市分公司
通讯枢纽楼智能化工程

技
术
规
范
书

目 录
一、智能化系统概述 3
1、项目概述 3
2、项目设计原则 3
3、系统规划 4
4、系统设计的依据及规范 4
二、综合布线系统 6
1、用户需求分析概述 6
2、信息点、系统点配置规划 7
3、系统规划点位布局分布表 8
4、综合布线子系统的产品选型原则 10
5、子系统主要产品的技术性能及参数要求 14
三、综合安保系统 16
1、监控系统技术背景分析 16
2、系统设计原则 16
3、用户需求分析 18
4、设计指导思想 19
5、系统应用优势及特点 19
6、系统组成主要设备技术性能及参数要求： 21
四、有线电视系统 25
1、需求分析 25
2、系统设计 25
3、子系统主要产品的技术性能及参数要求 27
五、公共广播系统 29
1、设计思想 29
2、用户需求分析概述 29
3、系统设计 30
4、子系统设计主要产品的技术性能及参数要求 35
六、一卡通管理系统 39
1、系统设计方案总则 39
2、用户需求分析 40
3、门禁系统基本功能及特点 41
4、门禁系统所需设备组成及说明 42
5、办公考勤管理功能要求 43
6、子系统设计主要产品的技术性能及参数要求 44
七、综合管道桥架系统 55
1、桥架系统规划 55
2、桥架的使用 55
附1：智能化系统工程设备清单 57

一、智能化系统概述
1、项目概述
作为交钥匙工程承包工作的一部分，本技术规范书是投标人根据招标文件、招标施工图、国家现行技术标准规范、选择具体产品设备品牌型号，编制提交投标细化施工图的依据，必须遵循。投标人必须对投标细化施工图设计的完整性、准确性负责。
中国联通有限公司宣城分公司通信枢纽综合楼，坐落在宣城经济技术开发区水阳江大道与富民路交叉口处，工程用地面积20亩，建筑面积约8000平方米，主体建筑为框架结构，主楼地上11层，主体结构已封顶。
建设的大楼弱电工程应根据实际需求来定位，在项目完成后，把通信枢纽综合楼建设成为更具有水准、完整的、可靠适用、经济合理的智能建筑。
中国联通有限公司宣城分公司通信枢纽综合楼弱电智能化系统工程，系统要求高，规模大，集成度强，在设计的前期规划过程中充分考虑本大楼目前实际的特点，本着设计先进，超前，实用的原则，以合理的投入建立功能强大，系统先进观念超前的智能系统，充分考虑到了系统目前应用与将来应用的发展，系统设计时特别考虑在不增加成本或少增加成本的情况下，提高应用功能多样化。
2、项目设计原则
总设计原则：经济-----以最少的投入，实现系统的先进性、实现最大的功能及使用价值。
根据总体设计思想在设计系统项目时遵循以下原则：先进实用；可靠稳定；升级维护。
u 先进实用――
“先进”是指要求采用的产品和系统是当代先进计算机技术的应用结果。
“实用”是指要求所采用的产品和技术经过了N场的考验，能满足目前工程智能化管理系统的需要而无华而不实之嫌。
具体体现为：
Ø 成功的应用性――系统设计时采用和产品和系统，必须是经过了一定时间常场考验的成熟产品，特别是在监管场所应有成功的应用案例。
Ø 合理的配置性――系统设计时，应对需要实现的功能进行合理的配置，并且这种配置是可以被改变的，甚至在工程完成后，这种配置也可能方便的改变。
Ø 良好的操作性――系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性，应使一般文化水平的干警，在粗通电脑操作的情况下通过培训能掌握系统的操作要领，达到能完成值班任务的操作水平。
Ø 模块化结构――为方便硬件的维护和升级，设计时采用的系统应是模块化结构，设备应为模块化产品。这样，便于系统的维护和升级。
Ø 在线式维护――由于监管场所的特殊性，使得系统的工作不能停顿。因为一旦系统工作停顿，便会产生安漏洞。所以，系统的维护必须是在线式的，即在系统不停止工作的情况下，可以更换单元的备件。
3、系统规划
本着“技术先进，运行可靠，造价合理”这一原则， 采用先进成熟的主流技术，考虑充分的可扩充性，并从中国联通有限公司宣城分公司通信枢纽综合楼弱电智能化系统工程的实际功能需求出发，兼顾各子系统功能的完善性与尽量节省工程投资的实际情况，提出了本弱电管理系统的整体规划初步方案，使通信枢纽综合楼更能充分体现时代建筑的特征。整个办公楼智能弱电系统划分为以下几个部分：
1、 综合布线系统；
2、 综合安保系统（视频监控系统、防盗报警系统）；
3、 有线电视系统；
4、 公共广播系统；
5、 一卡通管理系统（门禁管理系统、考勤管理系统）
6、 综合管道桥架系统；
数字会议系统
4、系统设计的依据及规范
1、 建设单位提供的任务书、功能需求及提供的其他资料、文件；
2、 国家及地方现行的有关规范、规程及标准。
² 《智能建筑设计标准》（GB/T 50314-2006）
² 《民用建筑电气设计规范》（JGJ/T16-2008）
² 《电气装置安装工程施工及验收规范》（JGJ/T16-2008）
² 《信息技术互连国际标准》（ISO/IEC11801-95）
² 《厅堂扩声系统声学特性指标》（GYJ25-86）
² 《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）
² 《建筑与建筑群综合布线系统工程设计规范》（GB/T50312-2000）
² 《电子计算机机房设计规范》（GB50174-93）
² 《有线电视系统工程技术规范》（GB-50200-94）
² 《安全防范系统工程技术规范》（GB50348-2004）
² 《安全防范系统通用图形符号》（GA/T74-2000）
² 《防盗报警控制器通用技术条件》（GB12663-2001）
² 《入侵报警系统技术要求》（GA/T368-2001）
² 《防静电工程技术规范》（DGJ08-83-2000）
² 《智能建筑施工及验收规范》（DG/TJ08-601-2001）
² 《建筑电气工程施工质量验收规范》（GB-50303-2002）
² 《智能建筑工程质量验收规范》（GB-50339-2003）
² 《智能建筑评估标准》（DG/TJ08-602-2001）
² 《高层民用建筑设计防火规范》（GB50045-95；2005年版）
² 《火灾自动报警系统设计规范》（GB50116-2008）
² 《汽车库、修车库、停车场设计防火规范》（GB50067-97）
² 《人民防空工程设计防火规范》（GB50098-98）
² 《民用闭路监视电视系统工程技术规范》（GB50198-94）
² 《建筑物电子信息系统防雷技术规范》（GB50343-2004）

二、综合布线系统
1、用户需求分析概述
中国联通宣城分公司通信综合楼电工程项目综合布线系统将在相关标准、规范指导和工程建设要求的整体要求所认可的情况下创造一个安全、舒适、方便快捷的内部网络和通信环境，我们可认为：整个布线系统包括通信系统和计算机系统，它们是以综合布线系统为基础，在大楼内使用统一的线缆和统一的信息插座，应用不同的设备，通过适当的配线，达到任何一个信息点均可实现通信或计算机应用或语音功能的特点。
按照兼容性、开放性、模块化、互连性、可靠性、可管理性、先进性、成熟性、经济性和可扩展性等原则指导下，结合中国联通宣城分公司通信综合楼弱电工程项目的特点，采用先进、成熟和实用的技术，整个系统采用标准化器件，所有接插件都应是模块化的标准件，以便更换和扩充；满足以后在组网和使用上的灵活性；预埋管线应有足够的冗余，以满足今后15年内业务的需求；采用高速率、大带宽的传输介质，而且具有一定的抗电磁干扰特性和防电磁辐射泄露性能；本系统作为中国联通宣城分公司通信综合楼弱电工程项目的综合布线系统的扩充连接基础系统，作为大楼内高速信息、传输网络的物理层，向中国联通宣城分公司的办公人员提供数字、数据、语音和静态或动态图象传输的高速通道。
按照要求，设计中的数据水平系统信息点均采用六类系统线缆，这是方案的基准。
对本次通信枢纽综合楼弱电工程项目的综合布线系统的性能要求设计规划如下：
u 水平系统中的数据均信息点均采用六类系统线缆；
u 垂直干线数据系统采用多模万兆光纤；
u 垂直干线语音系统采用非屏蔽3类大对数电缆；
u 在系统设计中考虑留有余量，以供以后发展使用；
u 设计规划数据水平系统建议使用需要有25年质保的可靠产品；

2、信息点、系统点配置规划
u 该系统建设要求可以提供厂商的25年质保；
u 设计可以实现中国联通宣城分公司通信综合楼通过网络系统资源共享，并可以连接及安全访问Internet功能；
u 实现内部语音和外部市话网联通，建议使用集团电话功能，设置虚拟程控网（由甲方协调相关部门解决），实现大楼内部通话免费的功能，电话系统敷设线路至网络机房；
u 在中心弱电机房中，计算机网络系统与语音系统系统物理隔离，方便管理和维护；
u 信息点位的基本布置原则：
l 总经理、副总经理办公室：3个数据点、3个语音点（其中2个地插点），计算机网络可以接入内外网。
l 信息化支撑中心、计划财务部、网络建设部、网络运维部：3个数据点、1个语音点，计算机网络可以接入内外网和专用系统网络。
l 物资部、市场销售部、集团营销部、综合部、人力资源部、客服部、驾驶员休息室：2个数据点、1个语音点，计算机网络可以接入内外网。
l 楼层接待室设2个数据点，2个语音点（其中2个地插点）；
l 楼层会议室设5个数据点，1个语音点；十一层40人会议室设10个数据点、2个语音点（其中4个地插点）；培训室设9个数据点、1个语音点（其中4个地插点），计算机网络可以接入内外网。
l 十层的小会议室、十一层的40人会议室和培训室另各加无线AP点2个。
u 新大楼集团部办公区域信息点位的基本布置原则：
l 考虑今后将可能使用固定式可视电话，经理办公室、副经理办公室的按4个信息点进行配置（2个外网、1个内网、1个固话）；
l 普通员工办公位置按3个信息点进行配置（1个外网、1个内网、1个固话）；
l 整个办公区域都可实现WLAN无线接入。
u 新大楼集团部演示区域部分信息点位的基本布置原则：
l 考虑业务演示的需要，演示室单独开设互联网接入光纤通道，带宽可扩容至1000M（单独设机柜、交换机）；
l 整个演示区域都可实现WLAN无线接入；
l 演示区布置要求科学合理、整洁美观，建议结合功能区划分，装修中多采用墙插、地插方式；

3、系统规划点位布局分布表
楼层
房间名称
内网点
外网点
预留
网络点
语音点
单口
模块
双口
模块
备注
一层
值班室
1
1

1
1
1

门厅
3
3

2
2
3
地插三个
电力电池室

1

1

1

楼梯口
2
2

2

消防监控室
1
1

1
1
1

高低压配电室
0
1

1

1

小计

7
9
0
6
4
9
0
四楼
驾驶员休息室

1
1
1
1
1

小计

0
1
1
1
1
1
0
五层
办公室
1
1
1
1

2

接待室1

2

2

2
地插一个
接待室2

2

2

2
地插一个
运行维护部经理办公室
1
1
1
1

2

预留办公室1
1
1
1
1

2

预留办公室2
1
1
1
1

2

运行维护部
38
38
38
38

76

小会议室
1
4

1

3
地插三个
楼梯口
2
2

2

打印室1
1

1

1

打印室2
1

1

1

小计

47
52
42
49
0
95
0
六楼
接待室1

2

2

2
地插一个
接待室2

2

2

2
地插一个
小会议室
1
4

1

3
地插三个
楼梯口
2
2

2

物资部经理室

1
1
1
1
1

物资部

12
12
12
12
12

网络建设部经理办公室
1
1
1
1

2

网络建设部
26
26
26
26

52

预留经理办公室1
1
1
1
1

2

预留经理办公室2
1
1
1
1

2

打印室1
1

1

1

打印室2
1

1

1

小计

34
52
42
49
13
82
0
七楼
接待室1

2

2

2
地插一个
接待室2

2

2

2
地插一个
楼梯口
2
2

2

预留办公室1
1
1
1
1

2

预留办公室2
1
1
1
1

2

集团客户部经理办公室
1
2

1

2

集团客户部
30
30

30
30
30
无线网点二个
客户服务部经理办公室

1
1
1
1
1

客户服务部

8
8
8
8
8

打印室1
1

1

1

打印室2
1

1

1

小会议室
1
4

1

3
地插三个
小计

38
53
11
49
39
56
0
八楼
综合部经理办公室

1
1
1
1
1

综合部

8
8
8
8
8

人力资源部经理办公室

1
1
1
1
1

人力资源部

3
3
3
3
3

总经理办公室

2
1
3

3
地插一个
副总经理办公室1

2
1
3

3
地插一个
副总经理办公室2

2
1
3

3
地插一个
副总经理办公室3

2
1
3

3
地插一个
贵宾接待室

2

2

2
地插一个
楼梯口
2
2

2

小会议室
1
4

1

3
地插三个
小计

3
29
17
28
13
32
0
九楼
接待室1

2

2

2
地插一个
接待室2

2

2

2
地插一个
楼梯口
2
2

2

集团部演示区

15

2
13
2
光纤单独接入无线网点一个
市场销售部经理办公室

1
1
1
1
1

市场销售部

17
17
17
17
17

预留办公室
1
1
1
1

2

打印室1
1

1

1

打印室2
1

1

1

楼梯口
2
2

2

小会议室
1
4

1

3
地插三个
监察办公室

4
4
4
4
4

小计

8
50
23
32
35
39
0
十楼
接待室

2

2

2
地插一个
财务部经理办公室
1
1
1
1

2

财务部办公室
9
9
9
9

9

党群办公室

4
4
4
4
4

信息化支撑中心经理办公室

1
1
1
1
1

信息化支撑中心

9
9
9
9
9

工会办公室

1
1
1
1
1

阅览室
1
1
1
1
1
1

打印室
1

1

1

楼梯口
2
2

2

小会议室
1
4

1

3
地插三个无线网点二个
小计

15
34
26
30
16
35
0
十一楼
准备间

1
1
1
1
1

楼梯口
2
2

2

音控室
1
1
1
1

2

培训教室
1
8

1

5
地插四个无线网点二个
大会议室
1
9

2
1
5
地插四个无线网点二个
职工活动中心
1
1
1
1

2

机房层电梯机房
0
1

2
2

小计

6
23
3
8
4
17
0
总计

158
303
165
252
125
366
43个双口地插，
9个无线网点点位

4、综合布线子系统的产品选型原则
选择良好的综合布线产品和科学的设计、精心的施工是智能化建筑的“百年大计”。虽然在本次项目工程中，布线基础设施通常只占一小部分，但如果设计和安装不好，会引起严重的网络问题，使您无法真正实现您的信息技术战略，结构化布线是为您的信息技术战略作长期的基础性投资。
对于中国联通宣城分公司来说，挑战性的问题将是怎样选择满足他们目前和将来需要的结构化系统。
本次中国联通宣城分公司通信综合楼弱电工程项目涉及整个楼层。为了实现资源共享，除了实现综合布线，同时需要考虑与其他分公司及省公司的连接以及与外部的连接，必须考虑采用光缆。
该结构化综合布线系统将能支持综合楼内的话音和数据系统，实现局域网资源共享，其中包括：通讯系统和办公自动化系统等，从而能提供电话电视传真服务，电脑通讯服务，多功能的综合信息服务。
在本方案中依据甲方所提供的图纸且根据用户需求及大厦的使用性质，规划设计了 887 个信息点（其中包括了内、外网络数据点、语音信息点、预留的信息点、无线网点）。我们为中国联通宣城分公司通信综合楼设计的结构化综合布线系统将完全按照上述要求并基于以下目标：
1) 满足大楼各项主要业务的需求，且兼顾未来长远发展
2) 符合当前和长远的信息传输要求
3) 布线系统设计遵从国际（ISO/IEC 11801） 标准和邮电部和建设部标准
4) 布线系统采用国际标准建议的层层星形拓扑结构
5) 考虑电脑网络的速度向 1000Mbps 发展的需要
6) 布线系统将支持语音、数据等综合信息（如 ISDN 、 B－ISDN 、千兆以太网、ATM等）的高质量传输，并适应各种不同类型不同厂商的电脑及网络产品
7) 布线系统的信息出口采用国际标准的RJ45插座，以同一的线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机、电视机等，以支持话音、数据、图象等数据信息或多媒体信息的传输。
8) 布线系统符合综合业务数据网ISDN的要求，以便与 CHINAPAC等联网，并通过CHINAPAC等方法与国内国际其它网络互连。
同时在设计中还体现了下列原则：
适用性----本设计从该大楼能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。
* 信息综合计算机网络系统
* 模块电话局通信网（含话音，传真，X.25，DDN 等）
* 办公自动化网络系统
* 闭路监控及远程控制系统的使用；
能支持各种数据通信、多媒体技术以及信息管理系统等，并且能适应现代和未来技术的发展，保证 25 年不落后。
灵活性---- 本设计应能满足楼内各种通信设备的功能要求，即在不同楼层里搭建特定的通讯子网；在大楼任意的信息点上能够连接不同类型的设备；如计算机，电话机，传真机，打印机，终端机等。也可以在每台计算机上通过闭路监控系统了解港口货物车辆进出的的情况。
可扩展性---- 实施后的结构化布线系统是可扩充的，以便将来有更大的需求时很容易将设备安装进去。
模块化结构---- 结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。可以使得在投入运行后的维护工作中，备品备件储备少，故障检查定位快，运行管理简单。
开放性-----即能支持任何厂家的任意网络产品，支持任意网络结构（总线型、星型、环型等）。
在满足应用要求的前提下，尽可能降低造价。为此，设计方案将充分体现与满足下列指标：
A、总体指标
* 为用户提供的所有线缆及布线装置完全满足千兆所述下的可靠工作条件。
* 设计的线缆及布线装置运行安全可靠且维护操作方便。
* 设计的所有线缆及布线装置在安装使用后的电气寿命及使用寿命均达到25年或以上。
* 所有标牌、标签的颜色和字体直观、醒目，可视角度大且有规律，并能使操作维护人员方便识别和查找。
B、线缆及布线装置的总体传输特性指标
Ø 铜缆
* 所有铜缆的导体是经退火处理的24-AWG单股铜导线，直流电阻 < 10Ω/ 100m，线间电容< 5nF / 100m。
* 导线包裹有良好的绝缘层并具有阻燃能力。
* 所选用的铜缆均有外护套，可以做到对铜缆的保护，以免遭机械损伤，潮湿及鼠害。
* CAT6 UTP 能支持500Mbps或更高的传输速率。
* 用于垂直系统的所有铜缆均有足够的抗拉强度。
Ø 铜缆交叉连接件和直接连接件
* 铜缆交叉连接件和直接连接件用于端接和直接连接电缆并将布线系统连成完整的回路。交叉连接件包括配线架、连接块、跳线和标签。
* 配线架是采用阻燃注模塑料制成用于支承端接电缆 。
* 连接块是采用阻燃注模塑料制成的用于卡接 24－AWG线缆而无需剥离绝缘层的直接连接件。
* 跳线是用于卫星配线架、计算机室、机房和各楼层中的配线间不同区域的管理，其中包括语音跳线和数据跳线。
C、几个重要相关问题的考虑
要进行综合布系统的设计，首先明确几个和综合布线系统有关的重要概念，它是进行综合布线系统设计的重要参考依据。
（1）建筑物类型
无论是办公用、商用，或者是工业用建筑物，按其对通信的需求可分为4种类型。
①单配线间型 该型建筑物的最大水平跨度限制为90米，单一垂直的建筑的每个或几个楼层需要一个配线间。
②多配线间型 该型建筑物通常有较大的楼层面积，有多个垂直干线系统，每层由几个配线间设计而成，每个配线间覆盖的最大水平跨度为90米。
③水平骨干型 该型建筑物中，楼层面积更大，采用多个水平骨干系统将更为经济。骨干布线系统水平放置，每层有多个配线间，这些配线间经由星形结构的水平骨干布线系统连接在一起。
④建筑群型 多幢建筑物构成，这些建筑物通过建筑物之间的骨干布线有效地连接起来，以形成一个由统一网络支持的一致通信体。主配线间位于一个建筑物内，而中段配线间位于其它建筑物中，以星状拓扑连至主配线间，并提供所在建筑内的配线。
根据中国联通宣城分公司本次工程的结构等情况进行综合分析，采用多配线间型布线方式。中心机房暂定设在4层中心机房，然后将7、10层的弱电间设为子配线间。
（2）线缆的选型及限长考虑
在中国联通宣城分公司本次工程的水平系统设计中，本方案设计中采用六类系统。
综合布线系统主要是为计算机网络和语音通信服务的，就语音通信而言，对线缆的限长要求极为宽松，当在一幢楼内时，可以不考虑限长的问题，且没有对语音点进行设计说明。但对计算机网络来说，随网络传输速度的提高，对线缆长度的限制也越来越严格。就水平配线而言，其限长受传输衰减的限制，仍规定在100米的范围内。而对于垂直干线，当选用UTP时，其限长同水平配线；当选择光纤时，随网络的类型不同而不同。
5、子系统主要产品的技术性能及参数要求
5.1、六类非屏蔽双绞线缆=技术要求：
Ø 具有每线对隔离的骨架结构，以减少线对信号传输干扰和增加物理机械抗性，保证系统的传输性能。
Ø 紧护套结构，以保证施工前后的性能保持一致。
Ø 芯线规格：23 AWG。
Ø 铜芯直径：≥0.52mm
Ø 芯线对数：4 对，每芯带有彩色护套。
Ø 标准：ISO/IEC 11801:2002 Ed2.0。TIA/EIA 568-B.2
Ø 带宽：≥ 250MHz。
Ø 最大平均直流电阻：9.38欧/100m。
Ø 最大线对对地电容不平衡: 330pF/100m(1kHZ)。
Ø 最大阻抗不平衡: 3% @ 20°C。
Ø 最大衰减：100.0MHZ 19.3db/100m，250.0MHZ 32.1db/100m。
Ø 最小近端串音衰减：100.0MHZ 54.3 db/100m， 250.0MHZ 48.3db/100m。（46.3）
Ø 结构回损：100.0MHZ 20db，250.0MHZ 17db。
Ø 最大的传播延迟：17ns/100m @250MHz。
Ø 电缆外护套：护套需选用低烟无卤防火级别并符合IEC60332-3标准的材质；
5.2、六类非屏蔽模块技术要求：
Ø 要求符合ISO/IEC、EN、TIA/EIA等最新的国际标准；
Ø 要求屏蔽和非屏蔽系列均为免工具安装设计，快速安装，维护方便，避免不良打线状况；
Ø 要求模块全部采用完全自动化生产，保证性能质量稳定、均一、优异；
Ø 要求接线方式满足：T568B/568A
Ø 要求采用IDC技术，即独立位置接触技术(Insulation Displacement Contact)。保证模块中的连结部分是一块完整的无任何焊点的金属片，并在所有可能的接触面镀金。
Ø 要求直流电阻：0.3Ω
Ø 要求绝缘阻抗：不低于500MΩ
Ø 要求插拔寿命：≥750次
Ø 端接方式要求：采用免工具安装设计，无需特殊的打线工具就可以轻松安装，保证端接质量和提高端接效率。
Ø 要求安装方式：模块可以同时使用在面板和配线架上、简单、快速
Ø 用途要求：工作区、水平子系统语音、数据信息点，面板模块与配线架模块必须通用。
5.3、六类模块式配线架技术要求：
Ø 需要满足MDF/IDF Rack 安装要求；
Ø 需要符合国际ISO/IEC11801等六类标准要求
Ø FCC第68.5部分关于50微英寸镀金要求；
Ø 需要满足便于安装在19英寸标准机柜上，设计合理，外形紧凑，
Ø 需要有12/24/48/96口配线架可供选择，满足不同需求；
Ø 较大的正面标识空间，方便端口识别；
Ø 需要有标准的568A/B线序标签清晰标注于背面，便于准确、快速地完成端接
Ø 需要满足扣锁式端接帽设计，确保导线全部端接并防止导线滑动
Ø 需要获得UL认证

三、综合安保系统
1、监控系统技术背景分析
众所周知，视频监控系统的发展大致经历了三个阶段。
(一) 在2000年以前，主要是以模拟设备为主，含摄像机和磁带录像机的全模拟电视监控系统，称为第一代模拟监控系统；
(二) 2000年以后到现在，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和压缩处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，由于传输依旧采用传统的模拟视频电缆，所以就叫着第二代半模拟半数字本地视频监控系统。
(三) 从2004年开始，随着网络带宽的提高和成本的降低、硬盘容量的加大和中心存储成本的降低，以及各种实用视频处理技术的出现，视频监控步入了全数字化的网络时代，由于它从摄像机或网络视频服务器下来就直接进入网络，而且依靠强大的平台软件实施管理，所以称为第三代全网络视频监控管理系统。
时值今日，正当网络监控引领整个监控行业的深刻变革时，高清视频监控也同时吹响了号角。在安防监控行业领域里，百万像素的纯数字网络摄像机的诞生标志着高清监控时代的真正来临。以百万像素，超低码流，强大网络功能，使用真正双码流为标志的高清网络数字摄像机是未来的主流，但是就目前的投入考虑来看，高清网络数字摄像机的投入相关比较高。
2、系统设计原则
【1】应用性
设计本应用系统，应首先考虑能满足实际应用的需要。因为设计系统最终的目的就是为了使用，就是为了提高工作效率、工作质量，满足日益增长的工作要求。
【2】可靠性
系统的设计必须在成本可接受的约束下，在达到满足应用的条件后，从系统结构、设计方案、设备选择、器材制造商的技术服务与维修响应能力、产品备件供应能力等方面考虑，尽量减少故障的发生。
【3】可维护性
我们认为可维护性是当今应用系统成功与否的很重要的因素。这里的可维护性包含三层含义：1.故障的排除；2.系统的扩充性；3.日常管理。
【4】安全性
随着科学技术的高速发展和社会进步，各种违法犯罪分子的作案手段也不断翻新，因此，对系统安全的考虑，应当足够重视。如果不采取有效措施，系统的安全将会受到损害。因此必须采取多种手段防止各种形式与途径的非法破坏。
【5】整体性
系统的整体性，涉及到方方面面，对于本系统这样的工程必须对这些因素统筹考虑，以构成一个有机的监控系统。
【6】先进性
现代信息技术的发展，是现代科学技术发展中最活跃的领域，新产品、新技术层出不穷。每一个新技术的出现都对我们的工作方式产生极大的影响，对我们工作效率的提高起到极大的推动作用。因此本系统必须采用先进的技术、方法和设备，这一方面反映了系统所具有的先进水平，又使得系统具有强大的发展潜力。同时，由于本系统是一实际使用的工程，因此其技术、方法和设备又必须是相对成熟的。所以，在投资费用许可的情况下应当充分利用现代最新技术、最可靠的成果，以便该系统在尽可能长的时间内与社会发展相适应。
【7】开放性
为保证各供应商产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际标准和工业标准执行。
【8】可扩充性
由于本系统是有可能在今后需要发展更高的、更广的性能，因而必须具有在系统结构产品系列、系统容量与处理能力等方面的扩充与产品的换代的可能，这种扩充不仅能充分保护原有投资，而且应具有较高的综合性能价格比。
【9】规范化
由于本系统是一个综合性系统，在系统设计和建设初期应着手制订系统各环节的标准和规范。在系统工程建设与应用开发中，应遵从该规范各项技术规定，并做好系统的标准化设计与管理工作。
3、用户需求分析
中国联通有限公司宣城分公司通信枢纽综合楼作为一处重要的办公机构，人员相对比较集中，考虑内部有机房的存在，相对保密、安全要求程度较高，具有很高的安全防范要求。安防监控系统不仅是当前大楼安全保卫系统中不可缺少的重要组成部分，也是现代化办公环境及现代化管理不可缺少的重要组成部分。
根据实际使用的需要，本次工程安防监控系统设计需具备以下几点要求：
1、所有指定办公室场所尽可能的无盲区防卫；
2、对主要、重要部位要求重点防护。
3、对主要通道口在无人职守的情况下要求可以实现报警联动功能；根据实际需要还可以实现和当地的110实现报警联动；
按照以上要求，在本次防盗监控系统，点位统计表如下：
楼层
楼层部位
半球
摄像机
室内云
台球机
室外云
台球机
电梯专用
摄像机
红外报
警探测器
一楼
门厅

1

走廊
1

1
楼梯口
2

2
电梯厅
1

1
电梯

2

消防监控室
1

四楼
电梯厅
1

1
楼梯口
2

2
五层
电梯厅
1

1
楼梯口
2

2
六楼
电梯厅
1

1
楼梯口
2

2
七楼
电梯厅
1

1
楼梯口
2

2
八楼
电梯厅
1

1
楼梯口
2

2
九楼
电梯厅
1

1
楼梯口
2

2

电梯厅
1

1
十楼
楼梯口
2

2
计划财务部经理办公室
1

1
计划财务部
1

1
十一楼
电梯厅
1

1
楼梯口
2

2
室外周边区域

4

总计

31
1
4
2
30
4、设计指导思想
本解决方案以满足实际应用为出发点，在视频传输方面尽量利用建成后的网络以求最大程度降低系统造价。
l 性能、功能先进：设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技
