临时设施专项施工方案2019.doc

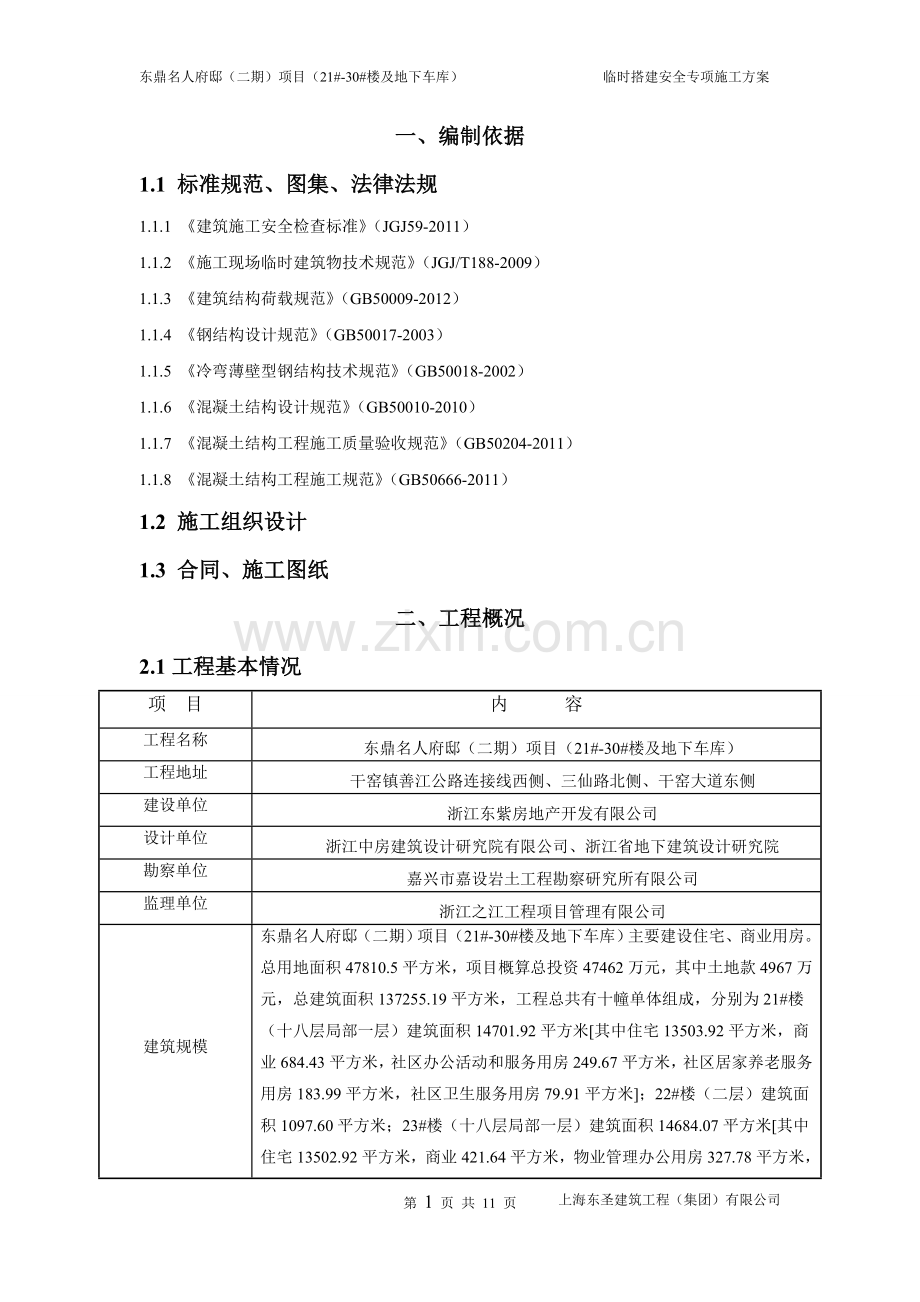

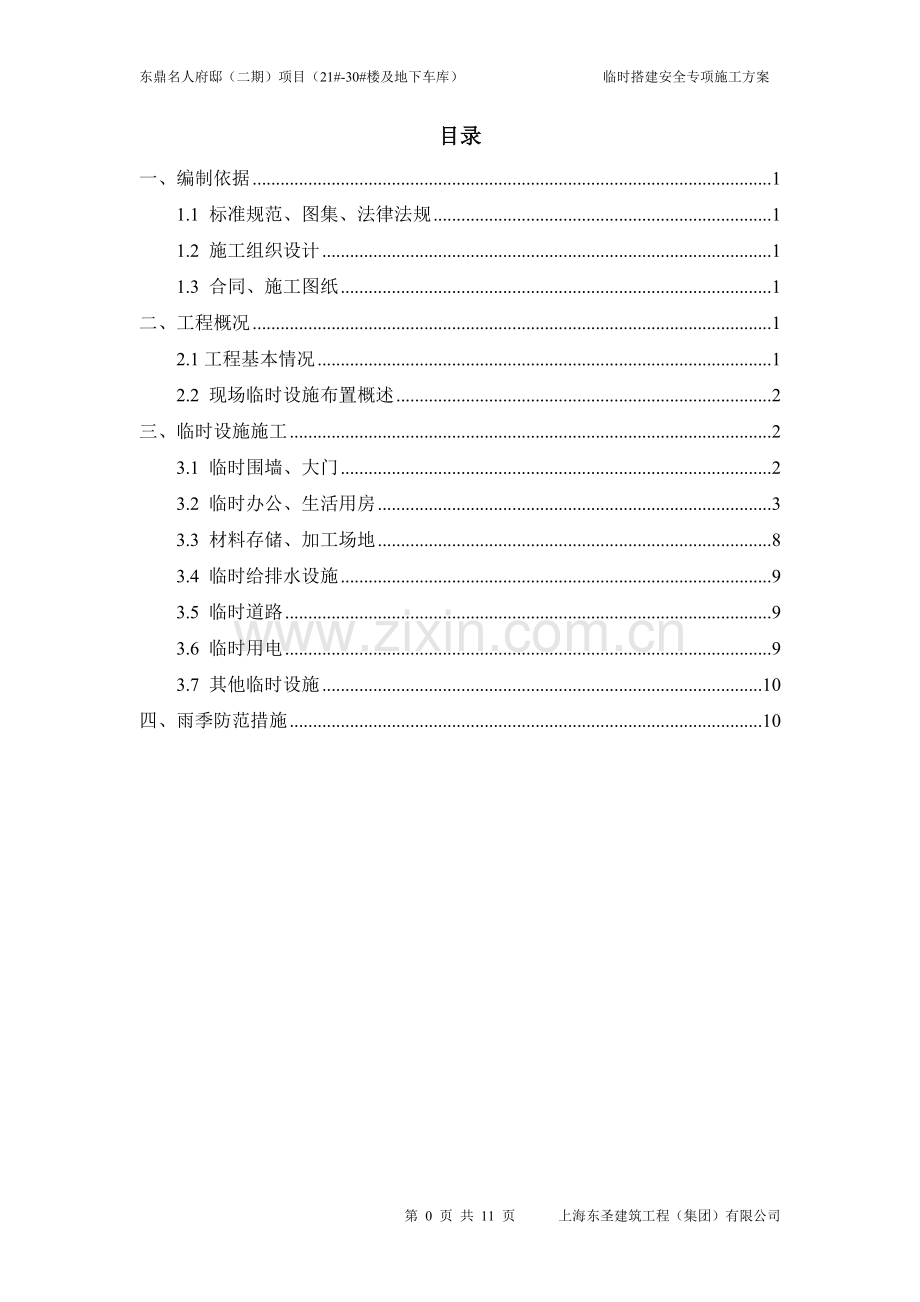

东鼎名人府邸（二期）项目（21#-30#楼及地下车库） 临时搭建安全专项施工方案目录一、编制依据11.1 标准规范、图集、法律法规11.2 施工组织设计11.3 合同、施工图纸1二、工程概况12.1工程基本情况12.2 现场临时设施布置概述2三、临时设施施工23.1 临时围墙、大门23.2 临时办公、生活用房33.3 材料存储、加工场地83.4 临时给排水设施93.5 临时道路93.6 临时用电93.7 其他临时设施10四、雨季防范措施10第 0 页 共 11 页上海东圣建筑工程（集团）有限公司一、编制依据1.1 标准规范、图集、法律法规1.1.1 建筑施工安全检查标准（JGJ59-2011）1.1.2 施工现场临时建筑物技术规范（JGJ/T188-2009）1.1.3 建筑结构荷载规范（GB50009-2012）1.1.4 钢结构设计规范（GB50017-2003）1.1.5 冷弯薄壁型钢结构技术规范（GB50018-2002）1.1.6 混凝土结构设计规范（GB50010-2010）1.1.7 混凝土结构工程施工质量验收规范（GB50204-2011）1.1.8 混凝土结构工程施工规范（GB50666-2011）1.2 施工组织设计1.3 合同、施工图纸二、工程概况2.1工程基本情况项 目内 容工程名称东鼎名人府邸（二期）项目（21#-30#楼及地下车库）工程地址干窑镇善江公路连接线西侧、三仙路北侧、干窑大道东侧建设单位浙江东紫房地产开发有限公司设计单位浙江中房建筑设计研究院有限公司、浙江省地下建筑设计研究院勘察单位嘉兴市嘉设岩土工程勘察研究所有限公司监理单位浙江之江工程项目管理有限公司建筑规模东鼎名人府邸（二期）项目（21#-30#楼及地下车库）主要建设住宅、商业用房。总用地面积47810.5平方米，项目概算总投资47462万元，其中土地款4967万元，总建筑面积137255.19平方米，工程总共有十幢单体组成，分别为21#楼（十八层局部一层）建筑面积14701.92平方米其中住宅13503.92平方米，商业684.43平方米，社区办公活动和服务用房249.67平方米，社区居家养老服务用房183.99平方米，社区卫生服务用房79.91平方米；22#楼（二层）建筑面积1097.60平方米；23#楼（十八层局部一层）建筑面积14684.07平方米其中住宅13502.92平方米，商业421.64平方米，物业管理办公用房327.78平方米，物业管理经营用房431.73平方米；24#楼（二层）建筑面积为1109.68平方米；25#楼（二层）建筑面积为1186平方米；26#楼（十八层局部一层）建筑面积为14445.92平方米其中住宅13557.84平方米，商业850.24平方米，TP交接间13.35平方米，TV交接间13.35平方米，计量间11.14平方米；27#楼（二层）建筑面积为650.14平方米其中商业596.92平方米，门卫兼监控室21.38平方米，消控室31.84平方米；28#楼（十八层局部一层）建筑面积为14411.86平方米其中住宅13557.84平方米，商业854.02平方米；29#楼（三层）建筑面积为7885.27平方米，30#楼（二十层局部三层）建筑面积为33754.26平方米，地下车库（地下一层）建筑面积为22713.51平方米，29#楼地下车库（地下一层）建筑面积为4337.26平方米，30#楼地下车库（地下一层）建筑面积为6277.70平方米其中21#、23#、26#、27#楼小于标准层1/8屋顶机房层336.6平方米，30#楼小于标准层1/8屋顶机房层151.92平方米;地上最高二十层、地下一层，最大单跨 23.8米，最大单体建筑高度88.49米。单项合同估算价约为27000万元。质量标准达到国家现行验收标准的合格等级投资批复善发改设计201671号工期要求总工期1080日历天2.2 现场临时设施布置概述根据业主提供的施工场地实际情况，由于场地狭小无法集中布置办公区和生活区，现将办公区和生活区布置在场地外。临时建筑均为活动板房，包括食堂、厕所、浴室、门卫岗亭等。生活区板房设防雷接地及抗风措施。场地内设置排水沟、化粪池等附属设施。木工房、钢筋加工棚、模板堆场、搅拌台、周转加料堆场等临时施工设施分别位于基坑的南北两侧。道路夯实压平，上铺混凝土路面，保证混凝土搅拌车、钢筋运输车、汽车吊不压陷，东侧热力管沟处路面进行加强，配置钢筋混凝土路面或铺设钢板。现场沿建筑物一周设350波纹管排水沟，路面按照排水沟进行找坡，排水沟再进一步找坡，将水引至主干排水沟再排到下水井内，现场污水需先排入集水坑，经二次沉淀后排入市政管道。具体临时设施布置位置见附图。三、临时设施施工3.1 临时围墙、大门3.1.1 设计说明根据施工特点和施工现场布置图的位置，按文明标化施工检查评定要求，为确保市容及施工工地的整洁、美观、统一和便于现场管理，对围墙、大门的设置特制定以下措施：（1）临时围墙采用砖砌，设置2.5米高，以便于工地现场管理，围墙沿工地四周连续设置。（2）为保证墙身的稳定，不受自重的影响而产生下沉和倾斜，墙体下面采用大放脚基础。（3）砖砌围墙采用砖砌筑，要求墙面平整，整洁，砂浆有一定的强度等级和和易性，为保证墙身坚固稳定整体性，每隔4米设置一道墙垛，墙身顶部用两块九五砖斜砌压顶。（4）为确保工地的整洁、美观、企业形象，墙身内外做粉刷，围墙外侧有环卫标语和项目承建单位标语。 （5）施工工地进出口大门采用有门柱式的双开大门，门宽6.6米，高度3米，门扇等分，其中一扇门设1.6m0.8m人行小门。采用防锈铁花大门，门柱截面尺寸采用700mm700mm，高度3.5m，其中柱帽高度200mm。大门根据上海东圣建筑（集团）施工现场安全生产文明施工标准化管理手册相应要求进行装饰喷涂。3.1.2 围墙施工方法（1）基础施工砖基础要求用M5混合砂浆砌MU10九五砖，基础采用刚性基础（砌砖大放脚），150厚块石和100厚C15混凝土垫层。（2）墙体施工基础以上1200高范围砌实心墙(M5混合砂浆)，1200高以上砌空斗墙，顶采用九五砖二皮压顶。墙体采用一顺一丁的砌筑方法，用MU10标准砖、M5混合砂浆砌筑，砌筑时墙面不应有竖向通缝。砌筑应整砖砌，砌前试摆，不够整砖处加砌丁砖，不得砍凿斗砖。砌体灰缝控制在7-13mm，一般为10mm。转角处砌成实砌体，砖柱与片墙间互相咬合，接槎严密，保证砖柱和片墙的垂直度。3.2 临时办公、生活用房3.2.1 设计说明本工程采用由钢板活动房厂生产的型号为180050mm的双面彩钢夹芯板装配室活动用房搭设职工宿舍、食堂、卫生间、仓库，屋面形式为双坡型,临时活动用房所用的双面彩钢夹芯板的燃烧性能等级为A级，且还有有防大风的加固措施，并须用钢丝绳拉伸固定。（1）建筑设计说明1）屋面采用双坡屋面，坡度1：10，自由落水。2）墙面采用50mm厚EPS彩钢夹芯板，内外均为白色，插口连接。3）屋脊、山墙包边、窗包边均为蓝色彩钢配件。4）门为彩钢夹芯板门，窗为塑料推拉窗，白玻璃。5）所有地面比自然地面高出100mm，用碎石素土夯实浇灌150mm厚，C20混凝土。40mm厚细石混凝土垫层、上铺地砖面层。6）二楼走廊采用110mm高栏杆，所有楼梯采用900高铁栏杆。（2）结构设计说明1）基础垫层C15，上部采用240砖砌基础300高，M5水泥砂浆砌筑。2）屋面结构为人字桁架梁，上铺C型钢檀条。3）楼面结构为平行弦架主梁，上铺C型钢楼面檀条、楼面桁架梁高400 mm。4）屋面梁、楼面梁两端均通过螺丝连接于两端的双拼C型钢柱。5）基础采用300mm30 mm条形基础。3.2.2 施工方法（1）安装前准备 1)主要机具：手电钻、拉铆枪、电焊机、线坠、墨斗、水平尺、钢卷尺、螺丝刀、橡皮锤、铁锤、活扳手、膨胀螺栓、水泥钉、拉铆钉、密封胶、人字梯、设置施工用棚蓬一顶，长宽高=5m3m1.5m、 临时照明灯两盏。 2）材料运输按安装顺序成套进行，先安先运，后安后运。 3）安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量：对变形、掉漆的构件应及时修理：对物件表面的油污、泥沙、灰尘等杂物及时清理。 4）根据我公司提供的板房基础条件，对板房基础进行验收。主要内容：混凝土强度、基础标高、表面平整度、基础宽度、几何尺寸。 （2）安装 1）安装地梁将地梁抬至板房基础上，根据板房安装位置线找正地梁，地梁对应轴线位置最大偏差不超过3mm。2）立杆安装安装顺序：柱圈梁调节拉杆。将立柱抬至安装位置竖起，使柱下卡码卡于地梁上，角立柱用 3个 M1230螺栓与地梁相连接。中间立柱，山墙立柱用 2个 M1230螺栓连接到地梁上。走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应立即安装圈梁和调节拉杆。柱与拉杆最好交替安装。安装圈梁和调节拉杆的同时，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量。柱垂直度允许偏差为 L/100，10mm。 3）楼面一字梁系统安装安装顺序：一字梁水平支撑楼面檩条。借助柱上二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用 4个M1230镀锌螺栓与柱连接。将水平支撑在地面组相对好，呈剪刀状。安装水平支撑。在水平安装支撑时，校正立柱垂直度。柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上的安装螺栓全部紧固。安装楼面檩条均采用 M1230镀锌螺栓分别与立柱、檩档连接。 4）走道系统安装安装顺序：走道托架转角平台托架梯栏杆走道板。将转角平台托架与其下立柱用M1230螺栓连接好。走道托架上端用 2个 M1230螺栓与柱上角钢托连接，下端用 2个 M530自攻螺钉连接于柱上。转角平台托架的长边与山墙柱和角立柱用 3个 M1230螺栓连接好。将楼梯与踏步组装成梯，踏步与梯梁用 4个 M1230螺栓连接。安装钢梯，钢梯用 M1230螺栓 2个与转角平台托架连接。安装走道板。走道板用 4个 M530自攻螺钉，固定在走道托架上，走道板与走道板之间间隙为 10mm，安装时应保证安装间隙均匀，当用户有要求时，应用玻璃胶填缝。5）外墙板安装按照配板图安装外墙板外墙板应与铝合金窗框配合安装。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。6）窗户安装安装顺序：窗台上、下收口窗框安装窗扇安装窗锁钩打胶。窗框横平竖直，高低一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。7）门安装安装顺序：门边框、门把头门头板门扇（合页）窗具插锁打胶。根据门扇上合页位置安装框上合页。要求确保框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。根据门扇上门锁位置安装锁扣板，要求门窗上的锁主体舌头与门框上的锁扣板位置吻合，锁舌自由进出。 8）屋面系统安装 安装顺序：尺字架水平支撑檩条安装屋面板屋脊瓦山墙收边打胶。 施工方法将人字架吊至安装位置，使人字架两端底角螺栓与立柱支托架螺栓孔对正，落实人字架，拧紧螺栓。 在人字架跨中处，用线坠测量人字架垂直度，允许偏差h/250，15mm。 将檩条安装在檩档上穿好螺栓，戴好螺帽。 屋面瓦与檩条用自攻螺钉连接。 3.2.3 质量要求（1）钢柱安装允许偏差序号项目允许偏差1柱底脚中心对定位轴线偏移5.02柱子基准点标高103柱挠曲点高H/750，15.04柱垂直度H/500，35（2）楼面一字梁及屋面系统安装允许偏差序号项目允许偏差1跨中垂直度H/250，15.02受压弦杆侧弯L/1000，10.03檩条间距5.04檩条弯曲L/750，20.05桁架间距10.0（3）走道板、钢梯、栏杆安装允许偏差序号项目允许偏差1立柱垂直度H/1000，15.02走道板、踏步水平度L/1000，15.03走道板表面平直度5.0（局部），10.0（含长）4栏杆直线度10.05相邻栏杆接头处错边3（4）屋面瓦安装允许偏差序号项目允许偏差1檐口与屋脊平行度10.02波纹与屋脊垂直度L/1000，20.03檐口端部错边5.0（5）门窗安装允许偏差序号项目允许偏差1门窗槽口宽度、高度22门窗槽口对边尺寸之差2.53门窗槽口对角线之差34门窗框垂直度2.55门窗框水平度26门窗框扇搭接宽度差1.57门窗开启力60N8门窗横框标高59门窗竖向偏离中心5（6）木夹板安装质量要求序号项目允许偏差1接口深度（裁口）0.52接口宽度（裁口）1.03板缝与檩条中心位移2.04板接头处错边量2.0（7）内隔墙板安装质量要求序号项目允许偏差1卡码与人字架中心位移2.02板间错边量2.03直线度54垂直度L/10003.2.4 验收（1）活动板房安装完成后，施工班组应做一次全面自检工作，班组自检应为普检，对自检中发现的问题及时处理。 （2）班组自检合格后，填写自检记录，并报主管组织验收。 （3）主管根据自检情况，组织有关人员进行检查验收。检查验收应是普检与抽检的结合。对检查出的问题，通知班组及时处理。合格后由主管及有关人员签署活动板房验收单，作为班组结算工资，板房安装完工的依据。 3.2.5 临时活动板房（1）宿舍用房1）宿舍用房宿舍净高不低于2.5m，每间宿舍人数不超过16人，人均使用面积不小于2.5m2。宿舍内设置双层上下单人铺，并配置生活用品专柜。（2）食堂食堂位置适宜，室内外环境整洁，烹调区与饮食区隔离，食品生熟分开存放，设置隔油池，有冷冻、消毒、防蚊蝇、蟑螂等措施。食堂须有“卫生许可证”，工作人员须有“健康证”，且证照上墙，工作人员应统一戴白色工作服、帽；厨房内严禁住人及堆放建材、工具等物品。基础及搭设要求同宿舍，食堂供给施工人员用餐。（3）厕浴现场临设内建造男女厕所、浴室，标识清晰，蹲坑数量不得少于20只，每只蹲坑间距不得小于1米，要求均设1200高的隔断，材料采用彩钢夹心板，燃烧性能等级为A级，且便槽、水槽均设置坡度，蹲坑台阶高度150，厕所下设临时化粪池，并设置高位水箱，保证没有积污、积水现象。厕所浴室内墙面贴白瓷砖，地面满铺地砖，男浴室淋浴水龙头设置10只，并设专人打扫，定时喷洒空气清新剂，保持环境整洁。浴室靠门边设洗衣池。化粪池、污水池封闭，并专人定期清理，确保没有反渗、满溢及污染周遍环境的现象。3.3 材料存储、加工场地3.3.1 材料存储用房现场另搭建仓库及工具间，采用彩钢夹心板搭设，地面采用水泥砂浆抹面。临时搭设的仓库间、工具间应保证结构稳定、符合抗8级风力的规定要求，搭设高度为一层。各仓库、工具间标识牌整齐、消防器材完备，易燃易爆物品按有关规定存放，统一设置门牌。3.3.2 材料加工场地根据生产要求，现场布置钢筋车间及木工车间，位置详见施工场地总平面布置图。钢筋车间搭设尺寸为1015米，净高度不得小于2.5米，材料采用48钢管。屋顶采用石棉瓦，石棉瓦下铺设两层脚手板作为防护措施。立杆采用双立杆，间距6米，车间内地坪高出室外至少100，并采用80厚混凝土硬化，立杆处要埋设铁埋件，以便与立杆焊接，屋架坡度1：2，搭设时应保证扣件、钢管的连接牢固，搭设完毕后，立杆漆上黄色油漆，堆料场地采用C15混凝土硬化，原材料堆场砌筑400高地拢墙。木工车间搭设尺寸为1015米，其他要求同钢筋车间。各加工作业车间点卫生、消防、安全操作规程等责任人应设置醒目的标识牌上墙，作业人员不得随意吸烟和违规明火作业。3.4 临时给排水设施3.4.1 给水系统根据工地特点和施工现场布置要求，在现场四周设有给水管，根据路线远近和用水量的大小，管径在10025之间。在每个楼层设一个施工用水给水口，生活区设两个洗涤槽，每个洗涤槽装10个水龙头左右。在生活区设一条生活用水给水口，管径从5015，分别为食堂用水、厕所用水、浴室用水等。在宿舍楼梯下设置一热水器以供给职工生活用热水。3.4.2 排水系统在施工现场基坑开挖时四周设置排水沟或排水管道，排水沟采用砖砌，排水沟宽度为200，深度为200，坡度为1%，由北向南流，排水沟汇集到废水井内，然后排入城市排水系统，在南面由于是生活区有食堂、厕所、浴室，厕所通过化粪池将污水管道，食堂、浴室污水直接流入管道，管道采用250PVC波纹管。1%坡度埋设，间隔15米左右设一只窨井，由西往东流后排入城市污水排水系统。3.5 临时道路根据工地特点和施工现场布置要求，工地现场场地部分做绿化区，主要施工道路进行硬化处理，其主要道路为20cm厚C20混凝土浇筑，下垫8cm厚道碴，混凝土压光后拉毛。硬化场地采用C20混凝土浇筑100厚下垫6cm厚道碴，道路和硬化场地向集水井或明沟方向做5的坡度，防止路面和场地积水。主要出入口的大门下面设置200400的排水明沟，两边用混凝土浇筑，并凹7.5cm，在上面盖上用48钢管焊接而成的铁栅。排水沟与工地排水系统相连。3.6 临时用电根据工地特点和施工现场布置要求，合理设置用电线路，施工用电详见施工现场用电方案，生活用电由总配电箱提供，由120mm2的电缆（铝质）接入生活区。每幢楼均设配电箱并按三线制接入每间宿舍，每间宿舍设两个三孔两孔插座，一盏日光灯，每幢楼的配电箱设总漏电保护器和每回路漏电保护器，设二到八个回路。3.7 其他临时设施3.7.1 散装水泥桶四周用砖砌围挡，砖砌高度至桶底，四周用涂料刷白。3.7.2 在场内设置一间试块标准养护室，用砖墙砌筑。养护室设一扇门，上面用瓦楞彩钢板作屋面内面用三合板吊顶。标准养护室设养护池；并安装空调，配备好湿、温度计、自来水等。3.7.3 现场设生活区到施工现场入口处悬挂好一些警示标志和警示语，以提醒职工进入了施工现场要注意安全。四、雨季防范措施所有施工围墙的两边均采用素土回填夯实，并做出一定防水坡度，防止雨水渗入围墙基础，对基础造成影响。对活动房的两边均采用素土回填夯实，并做出一定防水坡度，防止雨水向内渗漏。第 10 页 共 11 页上海东圣建筑工程（集团）有限公司
