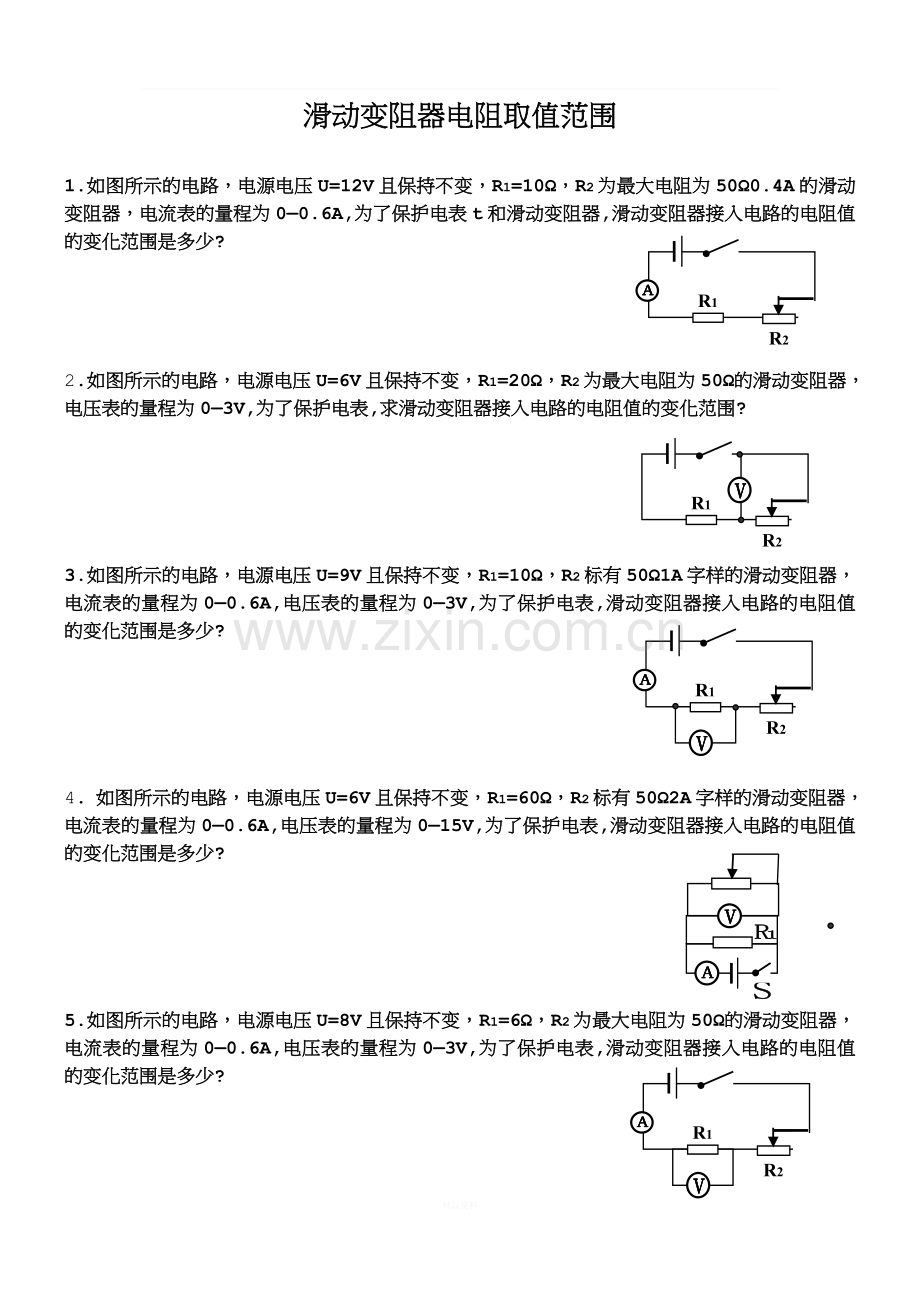

滑动变阻器电阻取值范围

R1
R2
1.如图所示的电路，电源电压U=12V且保持不变，R1=10Ω，R2为最大电阻为50Ω0.4A的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少?

R1
R2
2.如图所示的电路，电源电压U=6V且保持不变，R1=20Ω，R2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围?

R1
R2
3.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

4. 如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

R1
R2
5.如图所示的电路，电源电压U=8V且保持不变，R1=6Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

R1
R2

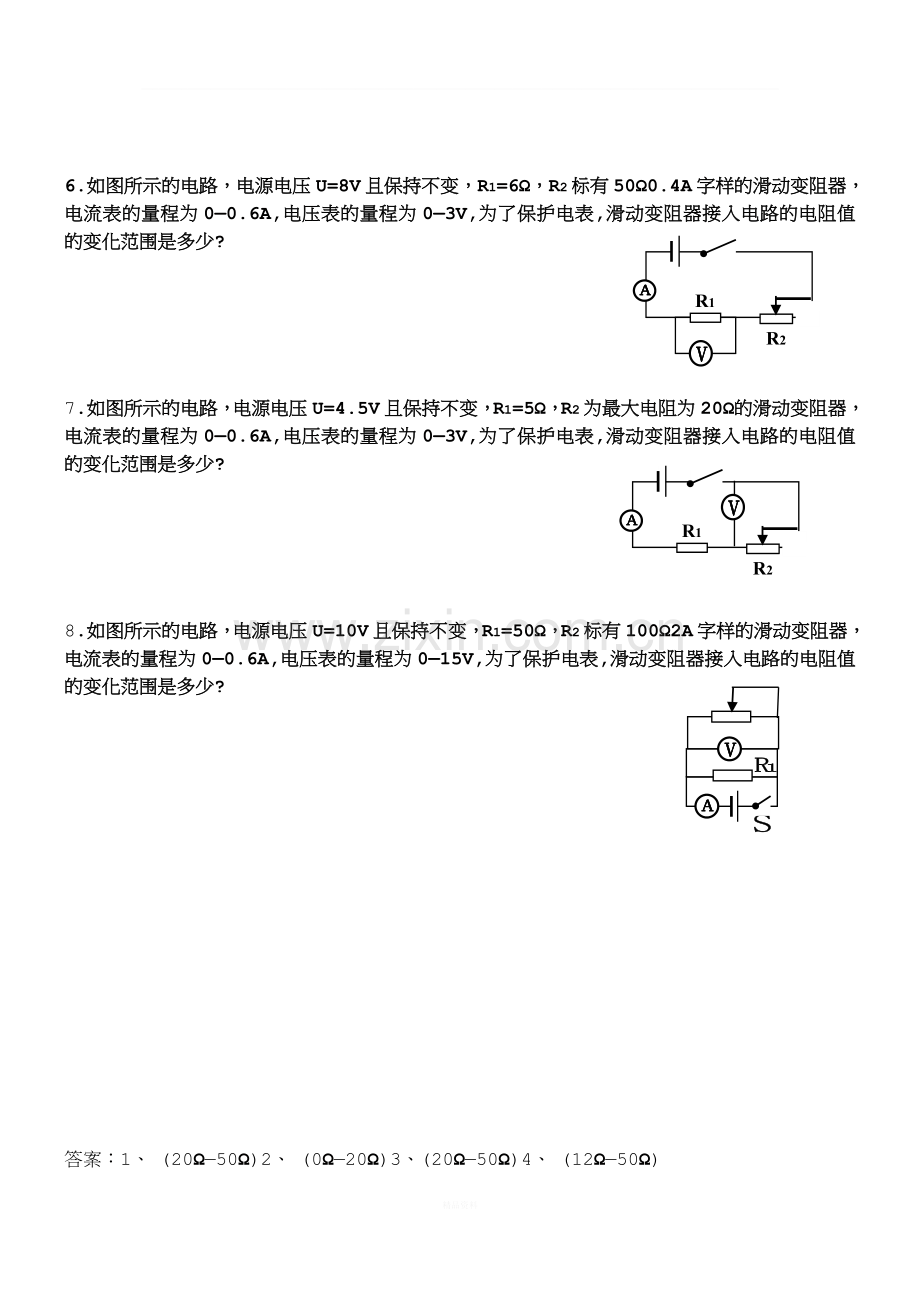

6.如图所示的电路，电源电压U=8V且保持不变，R1=6Ω，R2标有50Ω0.4A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

R1
R2
7.如图所示的电路，电源电压U=4.5V且保持不变，R1=5Ω，R2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

8. 如图所示的电路，电源电压U=10V且保持不变，R1=50Ω，R2标有100Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?

答案：1、 (20Ω—50Ω)2、 (0Ω—20Ω)3、(20Ω—50Ω)4、 (12Ω—50Ω)
5、(10Ω—50Ω)6、(14Ω—50Ω)7、 (2.5Ω—10Ω)8、(25Ω—100Ω)
