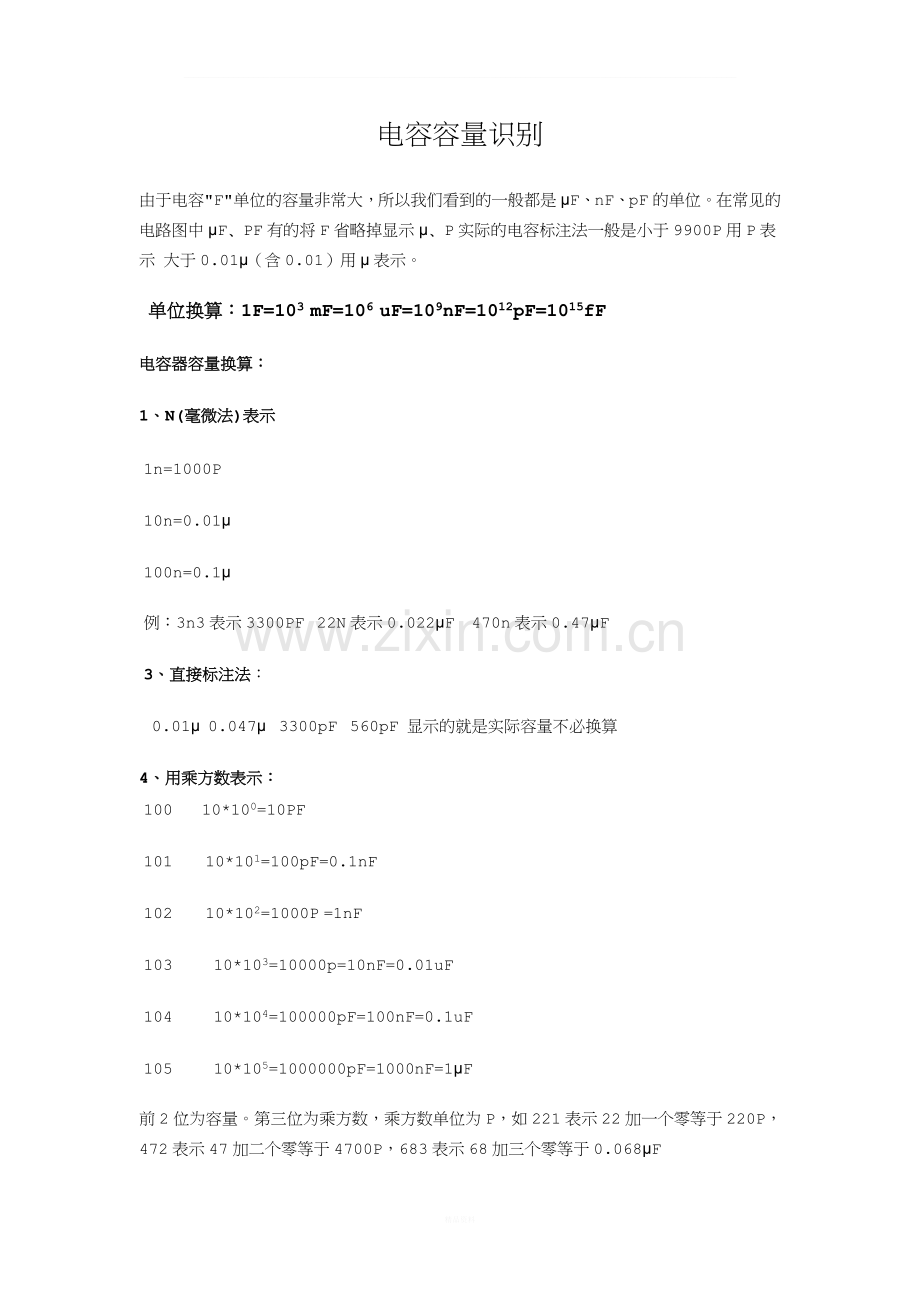

电容容量识别
由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示 大于0.01μ（含0.01）用μ表示。
单位换算：1F=103 mF=106 uF=109nF=1012pF=1015fF
电容器容量换算：
1、N(毫微法)表示
 1n=1000P
 10n=0.01μ
 100n=0.1μ
 例：3n3表示3300PF  22N表示0.022μF   470n表示0.47μF
 3、直接标注法：
  0.01μ 0.047μ  3300pF  560pF 显示的就是实际容量不必换算
4、用乘方数表示：
 100  10*100=10PF
 101 10*101=100pF=0.1nF
 102 10*102=1000P =1nF
 103 10*103=10000p=10nF=0.01uF
 104 10*104=100000pF=100nF=0.1uF
 105 10*105=1000000pF=1000nF=1μF
前2位为容量。第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μF

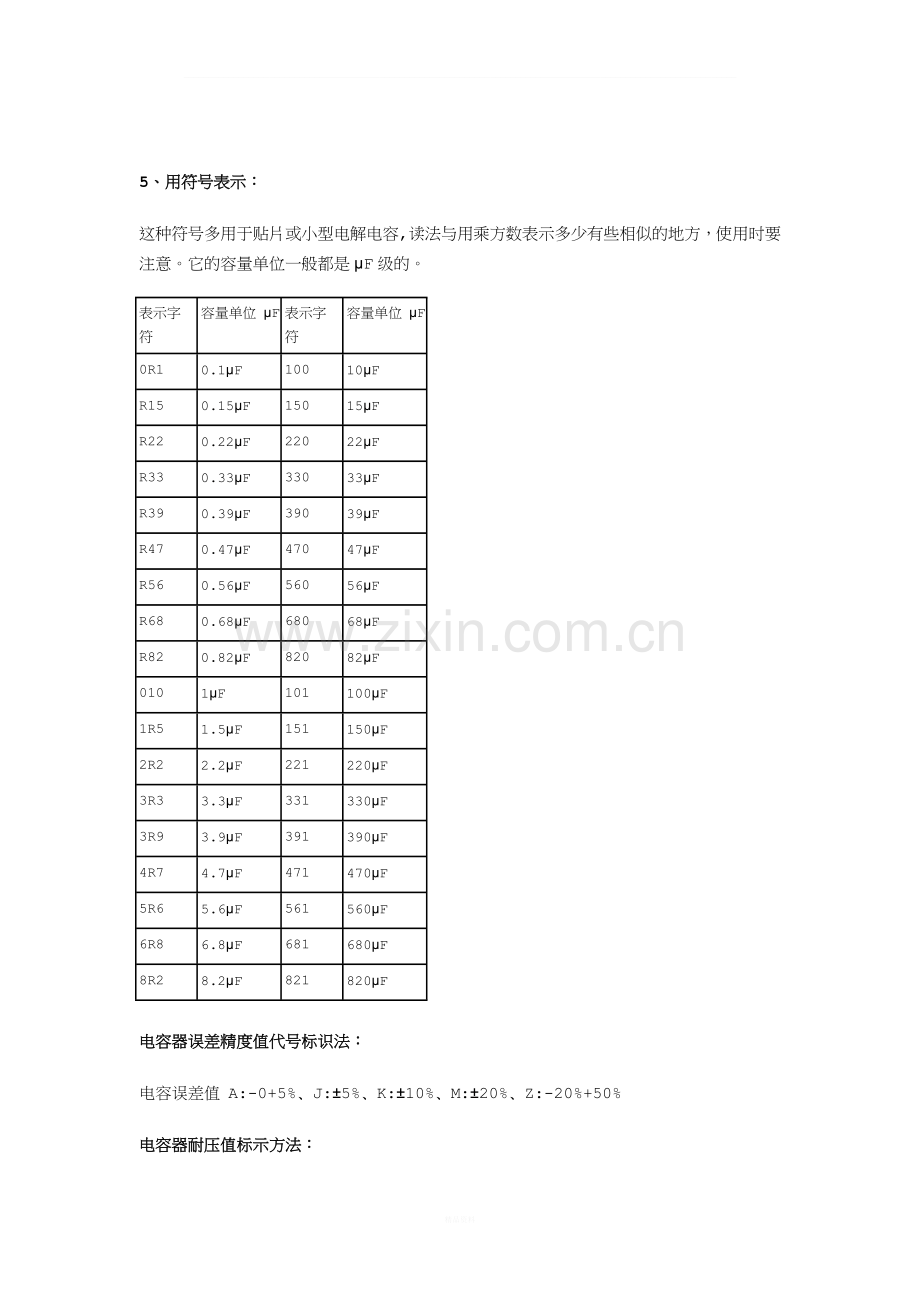

5、用符号表示：
这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。它的容量单位一般都是μF级的。
表示字符
容量单位 μF
表示字符
容量单位 μF
0R1
0.1μF
100
10μF
R15
0.15μF
150
15μF
R22
0.22μF
220
22μF
R33
0.33μF
330
33μF
R39
0.39μF
390
39μF
R47
0.47μF
470
47μF
R56
0.56μF
560
56μF
R68
0.68μF
680
68μF
R82
0.82μF
820
82μF
010
1μF
101
100μF
1R5
1.5μF
151
150μF
2R2
2.2μF
221
220μF
3R3
3.3μF
331
330μF
3R9
3.9μF
391
390μF
4R7
4.7μF
471
470μF
5R6
5.6μF
561
560μF
6R8
6.8μF
681
680μF
8R2
8.2μF
821
820μF
电容器误差精度值代号标识法：
电容误差值 A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%
电容器耐压值标示方法：
电容耐压等极：16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压，实际的电容有的电容器耐压值只写上"1250" 不写1250V 。
下面国外公司电容器耐压表示识别方法：
符号
耐压值V
符号
耐压值V
符号
耐压值V
符号
耐压值V
符号
耐压值V
符号
耐压值V
0A
1.0V
0B
1.25V
0C
1.6V
0D
2.0V
0E
2.5V
0F
3.15V
1A
10V
1B
12.5V
1C
16V
1D
20V
1E
25V
1F
31.5V
2A
100V
2B
125V
2C
160V
2D
200V
2E
250V
2F
315V
3A
1000V
3B
1250V
3C
1600V
3D
2000V
3E
2500V
3F
3150V
4A
10000V
4B
12500V
4C
16000V
4D
20000V
4E
25000V
4F
31500V

0G
4.0V
0H
5.0V
0J
6.3V
0K
8.0V
0Z
9.0V

1G
40V
1H
50V
1J
63V
1K
80V
1Z
90V
2G
400V
2H
500V
2J
630V
2K
800V
2Z
900V
3G
4000V
3H
5000V
3J
6300V
3K
8000V
3Z
9000V
4G
40000V
4H
50000V
4J
63000V
4K
80000V
4Z
90000V
注：字符代码说明 英文字母表示有效数。英文字母前的阿拉伯数字表示数量级。 1 表示101 即10 ，2表示10 即100，3表示10 即1000。phr838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
例：2J222J 含意是 耐压630V 容量2200P   精度±5%  在如：2G473K 含意是 耐压400V 电容器的容量0.047μF   精度±10%phr838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
电容量标注象电阻那样有一个规律，通常是 10﹑22﹑33﹑47﹑56﹑68﹑82﹑100进级，就凭这点很容易与耐压值区分开。phr838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
  uF，nF，pF电容单位换算表：phr838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
0.000001uF
0.001nF
1pF
0.00001uF
0.01nF
10pF
0.0001uF
0.1nF
100pF
0.001uF
1nF
1000pF
0.01uF
10nF
10000pF
0.1uF
100nF
100000pF
1uF
1000nF
1000000pF
10uF
10000nF
10000000pF
100uF
100000nF
100000000pF

N 代表10的三次方，10NJ的意思是103的电容，J耐压为63V
330NJK 意思是334的电容，耐压为80V 。K代表精度为百分之十
具体如下，看了下面的，你很快就会明白的。（以下网上摘抄）
常见电容器耐压的标注是采用一个数字和一个字母组合而成。数字表示10的幂指数，字母表示数值，单位是V（伏）。

字母=数值
A=1.0 B=1.25 C=1.6 D=2.0 E=2.5 F=3.15 G=4.0 H=5.0 J=6.3 K=8.0 Z=9.0
例如：
2A代表 1.0*100=100V （即1.0乘以10的2次冥）
1J代表 6.3*10=63V

容量表示用前两位数表示基本数字，第3位数字表示10的幂指数。基本单位为pF。

常用的电容器其精度等级的表示方法相同。

用字母表示：

D——005级——±0.5%；

F——01级——±1%；

G——02级——±2%；

J——I级——±5%；

K——II级——±10%；

M——III级——±20%。

例如3A682J中间的数字682是指电容的容量，就是68×100（即10的2次冥）pF，就是前面两位是有效值，后面一位是指10的几次冥
所以3A682的耐压就是1.0×1000＝1000V，电容容量是6800pF即0.0068μF 后面的682是指电容的容量，就是68×100（即10的2次冥）pF，就是前面两位是有效值，后面一位是指10的几次冥
所以3A682的耐压就是1.0×1000＝1000V，电容容量是6800pF即0.0068μF ，也就是6.8nF
