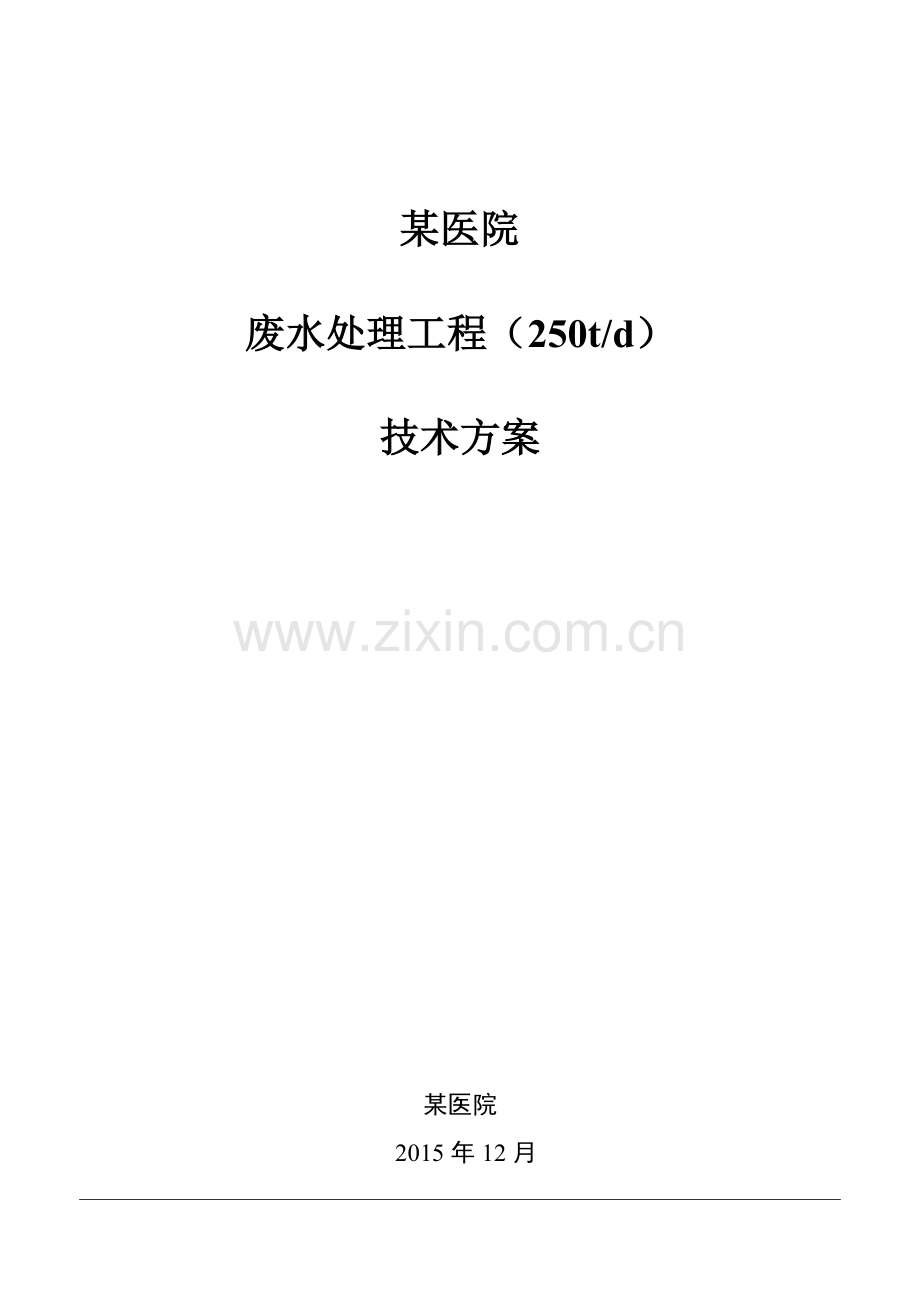

某医院
废水处理工程（250t/d）
技术方案

某医院
2015年12月

某医院废水处理工程技术方案

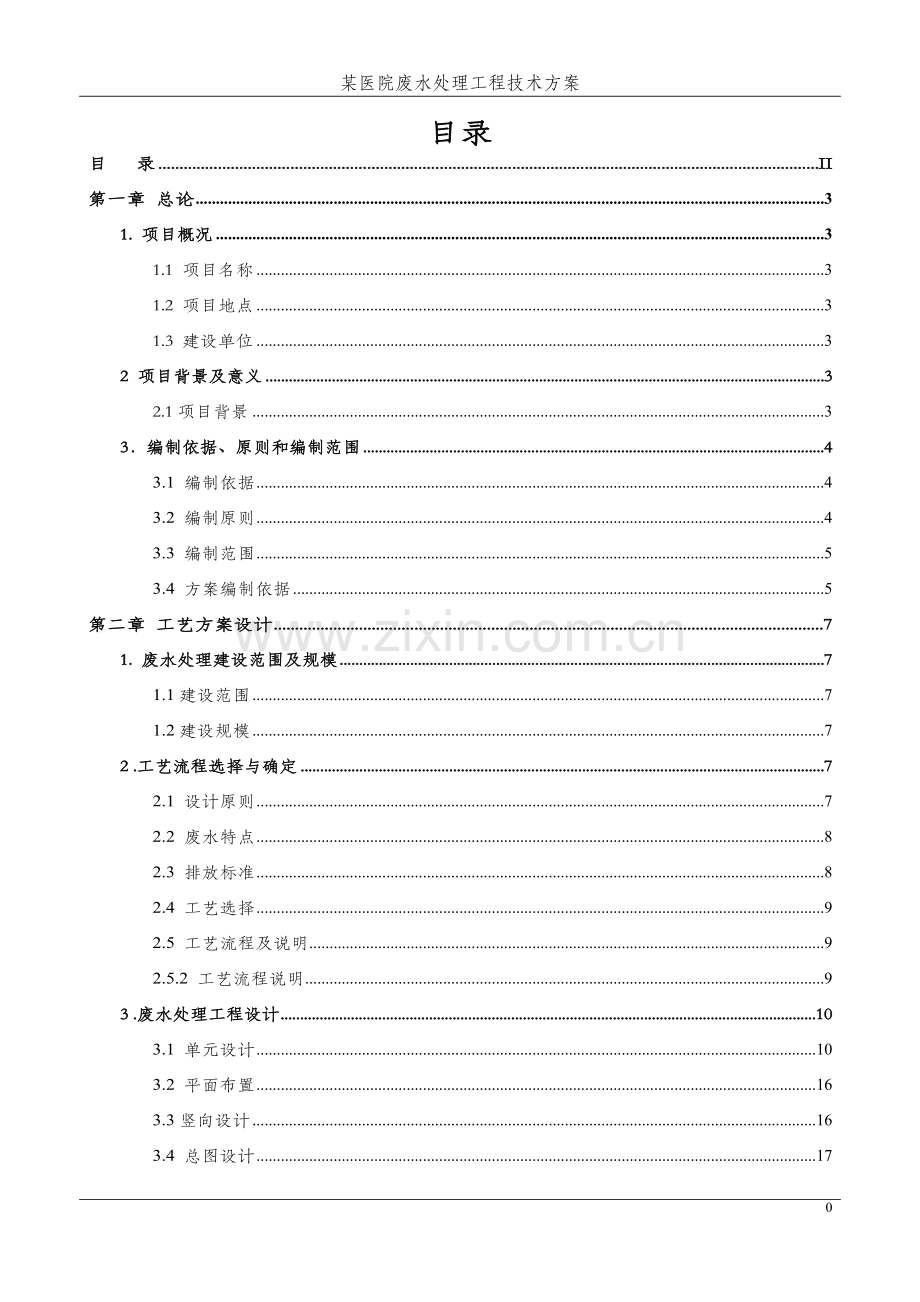

目录
目 录 II
第一章 总论 3
1. 项目概况 3
1.1 项目名称 3
1.2 项目地点 3
1.3 建设单位 3
2 项目背景及意义 3
2.1项目背景 3
3．编制依据、原则和编制范围 4
3.1 编制依据 4
3.2 编制原则 4
3.3 编制范围 5
3.4 方案编制依据 5
第二章 工艺方案设计 7
1. 废水处理建设范围及规模 7
1.1建设范围 7
1.2建设规模 7
2 .工艺流程选择与确定 7
2.1 设计原则 7
2.2 废水特点 8
2.3 排放标准 8
2.4 工艺选择 9
2.5 工艺流程及说明 9
2.5.2 工艺流程说明 9
3 .废水处理工程设计 10
3.1 单元设计 10
3.2 平面布置 16
3.3竖向设计 16
3.4 总图设计 17
3.5 建筑设计 18
3.6 结构设计 19
3.7 电气设计 22
3.8 其他 24
3.9 管理定员 25
4 投资估算 25
4.1总投资估算 25
4.2运行费用分析 25
5 设备及管道防腐 25
5.1 设备防腐 25
5.2 管道防腐 26
6 工程效益分析 26
6.1 环境效益 26
6.2 社会效益 27
7 建设工期和实施进度 27
7.1项目工期 27
7.2项目实施进度 27
7.3施工安排 27
8 工程维修服务 28
8.1售后服务承诺 28
8.2质保期内售后服务 29
附件 31

1

某医院废水处理工程技术方案
第一章 总论
1. 项目概况
1.1 项目名称
项目名称：某医院废水处理工程
1.2 项目地点
项目地点：长沙市清水镇利民路
1.3 建设单位
建设单位：成都天天绿食品有限责任公司
2 项目背景及意义
2.1项目背景
某医院建于一九八六年，在原某镇卫生院的基础上组建而成，位于某镇史河岸边，某水库下方。是一所以中医医疗、教学、科研为主，中西医结合的县级综合性中医院。现有床位400张，职工520人。年门诊5万人次，年住院14000人次。医疗污水和生活污水约300 m3/d，其处理方式主要是通过人工简易滴氯液消毒处理，现有的污水处理设施陈旧老化落后，做不到污水达标排放。对史河沿岸灌溉用水和居民用水有一定的污染，对史河沿岸居民身体健康和粮食生产有一定的影响。 污水主要来源于:①门诊、病房、医技楼等的常规医疗废水；②食堂、洗衣房、职工、行政、办公楼产生的生活污水。其中污染比较严重的为门诊、病房、洗衣房的污水，水质成份较复杂，水量变化系数变化较大。主要污染物有COD、BOD5 、悬浮物和粪大肠杆菌群等，可生化性好。 为保证史河沿岸居民身体健康和史河灌区粮食生产安全，医院决定重新修建污水处理站，将综合废水集中到废水处理装置进行处理，确保达标排放。根据上述污水排放特点和排放水质要求，特制定某县中医院污水处理工程设计方案。
本公司接受业主委托，承担该废水处理厂工程方案设计。根据水量分析及预测，本工程按250t/d 的规模进行设计。根据对该废水水质的分析预测及出水要求，经对污水处理厂的处理工艺进行技术经济 比较，推荐“预处理+一级强化处理+消毒”方案为废水处理厂的处理工艺，出水达到我国现行《医疗机构水污染物排放标准》（GB18466-2005）中规定的预处理标准。
3．编制依据、原则和编制范围
3.1 编制依据
（1）业主口述生产工艺情况，及基础资料；
（2）我公司取样监测数据；
（3）实地勘查情况。
3.2 编制原则
（1）贯彻执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。
（2）从厂区实际情况出发，坚持用地省、投资低、技术先进、管理维护简单、环境效益高的原则，使工程建设与企业和当地发展相协调，既保护环境，又最大程度地发挥工程效益。
（3）遵循国家对环境保护、行业污水治理等有关的政策、法规、标准和规范；
（4）采用技术先进、高效节能、管理方便的废水处理工艺，确保废水处理效果，减少建设投资和运行费用；
（5）妥善处置废水输送、处理过程中产生的栅渣、沉砂、污泥和臭气，避免二次污染；采用现代化的技术手段，做到技术可靠、经济合理。
3.3 编制范围
（1）本工程设计分为两个阶段进行，即方案设计和施工图设计。
（2）本工程的设计范围是从废水格栅池进水口到放流槽排放出口；以及原有隔油沉淀池整改以及相应沟渠整改。
（3）本工程设计内容包括废水处理设施的处理工艺设计、构筑物设计、总图布置设计、设备选型与非标设备设计、电气设计控制设计、给排水设计等。
3.4 方案编制依据
国家颁布的有关防治水污染的法规如下：
(1) 《中华人民共和国环境保护法》
(2) 《中华人共和国环境污染防治法》
(3) 《中华人民共和国水污染防治实施细则》
(4) 《建设项目环境保护管理办法》
(5) 《建设项目环境保护设计规范》
(6) 《污染物排放许可证管理暂行办法》
有关国家标准、部门和行业标准：
(7) 《医疗机构水污染物排放标准》（GB18466-2005）
(8) 《室外排水设计规范》(GB50014-2006)
(9) 《给水排水工程结构设计规范》(GB50069-2002)
(10) 《建筑结构载荷规范》(GB50009-2001)
(11) 《建筑地基基础设计规范》(GB50007-2011)
(12) 《建筑抗震设计规范》(GB50011-2001)
(13) 《建筑设计防火规范》(GB50016-2012)
(14) 《低压配电设计规范》(GB 50054-2011)
(15) 《供配电系统设计规范》(GB50057-2010)
(16) 《建筑物防雷设计规范》(GB50057-2010)
(17) 《工业企业照明设计标准》(GB50034-92)

5

某医院废水处理工程技术方案
第二章 工艺方案设计
1. 废水处理建设范围及规模
1.1建设范围
该医院250t/d 生活、医疗废水处理工程
1.2建设规模
根据某县中医院污水排放的特点和排放水质的要求，将其污水处理系统按排水量250t/d 的规模进行设计。
根据医院生产废水排放特点，本设计废水处理站规模为：250t/d ，每天运行20h连续运行，设计水量为12.5m3/h。
2 .工艺流程选择与确定
2.1 设计原则
·选定的工艺技术及设备应先进、可靠、成熟，处理效果稳定，保证出水水质达到国家规定的排水要求。
·占地面积小、能耗低的工艺技术。
·基建投资和运行费用低，确保建成的处理装置有能力运行。
·运行管理方便、运转灵活，并可根据不同的进水水质和出水水质要求调整运行方式和工艺参数，最大限度的发挥装置处理能力。
·废水处理过程中减少臭气对周围的污染，污泥处理容易，减少运行中的二次污染。
·处理系统大修、维护费少且容易。
2.2 废水特点
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境
医院污水受到粪便、传染性细菌和病毒等病原性微生物污染，具有传染性，可以诱发疾病或造成伤害；污水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质；牙科治疗、洗印和化验等过程产生污水含有重金属、消毒剂、有机溶剂等，部分具有致癌、致畸或致突变性；同位素治疗和诊断产生放射性污水，放射性同位素在衰变过程中产生a-、β-和γ
-放射性，在人体内积累而危害人体健康，故以上几点是本工程处理的重点与难点。根据实地采样监测数据，排放废水水质如下：
水质指标
COD
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
NH3-N
(mg/L)
大肠杆菌群数
(个/L)
pH
(无量纲)
出水水质
300~400
100~200
150~350
20~50
>16000
6.5~7.5

2.3 排放标准
经废水处理站处理后出水应达到《医疗机构水污染物排放标准》（GB18466-2005）中的预处理标准，具体指标如下：

水质指标
COD
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
NH3-N
(mg/L)
大肠杆菌群数
(个/L)
pH
(无量纲)
出水水质
250
100
60
15
<5000
6~9

2.4 工艺选择
本项目生产过程中产生的废水，可采用“预处理+一级强化处理+消毒”的工艺进行处理。
2.5 工艺流程及说明
2.5.1 工艺流程示意图
删渣与浓缩后的污泥一起消毒处理
排入城市下水道
PAM PAC ClO2
混凝沉淀池
格栅
调节池
消毒池

排入
消毒处理
污泥浓缩池
化粪池

污泥
医院污水

污泥
外运

2.5.2 工艺流程说明
医院污水经收集管线汇入化粪池，通过沉淀作用先将有机固体污染物截留，通过厌氧微生物的作用将微生物降解，然后进入格栅去除较大的悬浮物和漂浮物，细格栅进一步拦截污水中的细小悬浮物，减轻后续处理负荷，以保护水泵以及后续的处理设施。经格栅截污后，污水自流入提升井内，并由提升泵将污水提升至调节池，对污水的水量和水质进行调节，调节池中安装无堵塞潜水排污泵2台（一用一备），将污水提升至絮凝沉淀池，并投加PAC(聚合氯化铝)做絮凝剂、PAM（聚丙烯酰胺）做助凝剂，使污水中的悬浮物、固体残渣沉淀并使沉淀物清除出去，沉淀出水自流入消毒池进行消毒，消毒池出水进入城市下水道。化粪池、调节池、混凝沉淀池、消毒池的污泥经污泥浓缩池降低污泥含水率后与栅渣等污水处理站内产生的垃圾集中消毒处理后外运。
如遇到应急事故，不达标水禁止外排，立即将污水回流到调节池中再处理，直至达标排放。
3 .废水处理工程设计
3.1 单元设计
3.1.1化粪池
作 用：对厂区内生活污水和食堂餐厨废水进行厌氧发酵预处理，出水通过排入格栅进一步处理。
设计思路：为改善化粪池出水水质，提高消毒效果，生活废水、医疗洗涤水，不能排入化粪池中，而应经筛网拦截杂物后直接排入污水处理站。据日本资料介绍：用作医院污水消毒处理的化粪池要比用于一般的生活污水处理的化粪池有效容积大2～3倍。化粪池应做好通气，其通气管可通过接入室内通气管系或雨落管等引入高空进行排放。
结构形式：全地埋；共有1座
尺寸参数：6.8×5.0×5.2m
增设配套设备：
A．轻质盖板
形 式：高分子材料轻质盖板
参 数：根据实际情况确定
3.1.2格栅
作 用：格栅是拦截大颗粒的悬浮物质和切碎凝聚的软体物质(纸屑、破布或食物残渣等)，防止水泵或管道阻塞的重要设备。
设计思路：格栅井位于提升井的正上方，采用钢砼结构与调节池合建一体，格栅井的上方建有格栅间一座，防止栅渣传播病毒，为协调周围环境，可对格栅井外面作美化处理。操作人员可定期对栅渣消毒、清理、外运，作为医疗垃圾焚烧掉。为减轻操作人员的劳动强度，和改善工作环境，保证污水除渣的效果，格栅井内设置1台机械格栅，机械格栅采用不锈钢材料制成，具有耐腐蚀，机械格栅自动从污水中清理栅渣，管理方便，故障少、维修率低。
结构类型：地下式钢筋混凝土结构。
主要设备：机械格栅；共有1座
形 式：CS+防腐
参 数：栅条间距5mm；
结构尺寸：4.9×0.7×3.5m
数 量：1套
3.1.3调节池
作 用：暂存厂区内排水，均化水质、水量，初步充氧预曝气，提高后续处理工艺的稳定性。由于生产废水为混合排入，水质水量波动很大，故排放的废水需要充分的停留时间进行混合均衡水质水量。
设计思路：调节池采用地下封闭钢砼结构，与其它处理单元合建在一起，节省基建投资，池顶上覆土，为检查维修方便，在调节池的边角处设有检查孔，可定期对调节池进行维护；调节池中设有潜水搅拌机，定期搅拌，防止悬浮颗粒沉淀。
结构形式：钢混、全地埋加盖
设计参数：停留时间24h
有效容积：300m3
尺寸参数：7.9×4.9×5.0m
增设配套设备：
A．废水提升泵
形 式：CS，离心泵
参 数：20m3/h；10m；1.5kw
数 量：2台
B．自吸罐
形 式：CS
参 数：100L
数 量：2套
C．液位控制器
形 式：PE，浮球式
参 数：0～5m；高低液位控制
数 量：2套
D．穿孔曝气系统
形 式：穿孔管
参 数：DN50；
数 量：2套
3.1.4混凝沉淀池
作 用：用于去除污水中的悬浮污染物，减少了悬浮物对消毒剂的干扰，节省消毒剂的用量，并为余氯在线自动监测提供良好的环境。
设计思路：为减小占地面积，采用竖流式沉淀池，采用地埋式钢筋混凝土结构，与其它处理单元合建在一起，池顶上覆土，为检查维修方便，在絮凝沉淀池的边角处设有检查孔，可定期对调节池进行维护。污泥沉积在泥斗中，通过污泥泵定期经污泥管排入污泥浓缩池中，出水自流入消毒接触池。
结构形式：CS；非标一体化设备
表面负荷：3.5m3/m2·h
尺寸参数：6.4×3.0×5.0m
数 量：1套
配套设备：
A． 污泥提升泵
形 式：CS
参 数：数 量：1台
3.1.5 消毒池
功 能：沉淀池出水进入消毒池，使污水与消毒剂保持一定的接触停留时间，保证消毒剂有效地杀死水中细菌，出水排放至城市地下水管道。
设计思路：采用地埋式钢筋混凝土结构，与其它处理单元合建在一起，节省基建投资，池顶上覆土，为检查维修方便，在接触氧化池的边角处设有检查孔，可定期对调节池进行维护。接触池内设置导流墙，避免短流，在接触池的出口设置余氯自动监测设备，以便及时调节消毒剂的投加量。
停留时间：1.5h
结构尺寸：6.4×3.5×4.5m 1座
结构类型：地埋式钢筋混凝土结构。
3.1.6污泥浓缩池
作 用：剩余污泥浓缩
设计思路：采用地埋式钢筋混凝土结构，与其它处理单元合建在一起，节省基建投资，池顶上覆土，为检查维修方便，在污泥储池的边角处设有检查孔，可定期对调节池进行维护。污泥储池中设有潜水搅拌机，以利于污泥加药消毒时进行搅拌。
结构形式：砖混；半地埋
设计参数：固体负荷：30kg/（m2·d）
有效容积：21m3
尺寸参数：5.0×2.1×2.5m
配套设备：
A．污泥螺杆泵
形 式：CS
参 数：2.0m3/h；60m
数 量：1台
B．板框压滤机
形 式：CS
参 数：过滤面积10m2；
数 量：1台
3.1.7消毒室
结构尺寸：3.9m×4.2m×3.0m 1间
设计思路：采用砖混结构，对房屋的外观作美化处理。
主要设备：二氧化氯自动发生器 BT-2500 2台
3.1.9配套用房
作 用：设备、电控室、储药间等
结构形式：砖混
参 数：10.0×3.5×3.0m
数 量：1座
3.1.10污泥区彩钢棚
作 用：建于污泥区上方，污泥脱水区设于调节池顶部，防止设备设施日晒雨淋。
结构形式：轻型钢结构
设计参数：70m2
尺寸参数：1.4×5.0×3.0m
3.2 平面布置
3.2.1 平面布置的原则
处理构筑物之间间距的确定，考虑各管道施工维修方便。
考虑消防安全要求，设置必要的设施。
结构紧凑、尽量采用共壁，使基建费减少。
3.2.2 平面布置
本设计考虑到废水的来向及其处理后的排水方向，同时兼顾风向、地形，以利于创造较好的工作休息环境，对身体健康创造良好的环境。
根据地形条件及气象条件，进行平面布置，力求达到对正常工作没有影响或将影响降到最低，且工艺流程合理，功能分区明确，做到建筑物既实用、又经济。
3.3竖向设计
3.3.1竖向设计原则
a、废水重力流入调节池，经提升后能自流流经各处理设备及构筑物，尽量减少提升扬程，节省能源。
b、保证厂址的安全性。
c、针对厂区地质地貌尽量减少厂区挖填方量和做到土方平衡，降低厂址处理费用，节省投资。
3.3.2废水处理站设计标高
成都天天绿食品有限责任公司厂区道路绝对标高为0.00m，该标高作为废水处理站参考高程；本设计按尾水自流排放市政污水管网。
3.3.3构筑物水位标高
本方案废水采用泵一级提升输送，与构筑物水面标高及构筑物内部标高无关，处理后的水在出水管道处的水压为0.1MPa，处理后的水自流进入受纳管网。
3.4 总图设计
3.4.1 设计依据
（1）《建筑设计防火规范》GB50016-2012；
（2）《工业企业总平面设计规范》GB50187-2012；
（3）建设单位提供1:1000地形图（由业主提供）；
3.4.2 总平面布置原则
（1）工艺流程顺畅，功能分区明确，平面布局合理，满足国家规范及标准。
（2）生活区的布置顺应夏季主导风向。
（3）进水、出水构筑物布置顺畅。
（4）布置紧凑、节约用地，满足绿化用地。
（5）重视景观环境设计，建设现代化绿色工厂。
3.4.3 总平面设计
该站总平面布置按处理废水250t/d及配套设施设计。根据现场地形情况，站区采用纵向布置，站区内根据现状自然地形标高以及工艺流程的要求，站区内设有一座设备操作间。
本工程总占地面积约360m2。
3.4.4 纵向设计
根据工艺专业要求，并考虑到厂区现有情况、厂区内消防通道，站区采用直线式纵向布置形式，以厂区消防通道道路标高作为废水处理站设计的参考标高。废水处理站设计为半地埋式。
3.4.5 绿化与景观设计
废水处理站需与厂区整体相协调，辅以草坪绿化点缀。
3.5 建筑设计
3.5.1 设计依据
《民用建筑设计通则》（GB50352-2005）；
《建筑设计防火规范》（GB50016-2012）。
3.5.2设计原则
遵循经济、实用、美观的原则，执行国家有关建筑设计的规范和标准，满足当地的需求和当地的政策法规，结合当地的环境条件特点，进行建筑设计。针对本工程的特点，即减少占地面积，节省投资，又美观大方。
3.5.3 建筑的单体设计
尾水排放渠需要内部帖瓷砖（浅蓝色），全地埋构筑物采用混凝土本色即可，露出地面以上部分需进行外墙装饰，需与配套用房外墙装饰一致。整体风格与厂区其他建筑物风格一致。
站内设有建筑为：设备操作间一座，污泥区彩钢棚一座，消毒室一间。
3.5.4 建筑节能设计
在建筑设计中，均考虑到了建筑的节能要求，建筑的外墙、屋面、外门窗的各项节能指标均满足《公共建筑节能设计标准》中的各项要求。
3.6 结构设计
3.6.1 设计原则
依据国家的现行的结构设计规范，行业标准、建设方提供的设计资料。在满足工艺专业要求的前提下，结构设计中，尽可能采用新技术、新结构、新材料，力求做到技术先进，具有良好的耐久性、安全可靠、经济合理、保护环境，在满足国家规范的条件下，结合当地实际情况，采用地方标准、规范以及习惯做法。
3.6.2 设计依据
1）设计采用规范
《建筑结构荷载规范》GB50009-2012
《建筑地基基础设计规范》GB50007-2011
《建筑结构可靠度设计统一标准》GB50068-2001
《混凝土结构设计规范》GB50010-2010
《建筑抗震设计规范》GB50011-2010
《砌体结构设计规范》GB50003-2011
《钢结构设计规范》GB50017-2003
《钢筋焊接及验收规程》JGJ18-2012
《建筑钢结构焊接技术规程》JGJ81-2002
《岩土工程勘察规范》GB50021-2001
《建筑工程抗震设防分类标准》GB50223-2008
《建筑地基处理技术规范》JGJ79-2012
《给水排水工程构筑物结构设计规范》GB50069-2002
《室外给水排水和燃气热力工程抗震设计规范》CB50032-2003
《给水排水工程钢筋混凝土水池结构设计规程》CECS1382002
《砼碱含量限制标准》CECS5393
2）设计荷载及自然条件
（1）基本风压：0.40KN/m2
（2）荷载根据规范规定及工艺提供资料要求确定
（3）建筑场地地震烈度为7度，Ⅱ类场地，混凝土结构的环境类别：地面以下及室外环境为二a类，地面以上室内为一类。
3.6.3 工程地质条件
根据地勘报告，该厂区内地质状况良好。
经过长期从事选址实践表明，目前场地现状稳定，拟建设范围内及周边岩溶现象不发育，区内无断层、未见滑坡、泥石流、危岩、崩塌等不良地质作用，微风化基岩岩体较完整，场地现状及岩石地基稳定，场地地震基本烈度为小于Ⅵ度。该场地适宜本工程建设。构筑物的基础建议采用筏板基础，确保构筑物的安全性、稳定性、可靠性。
3.6.4 结构设计
随着建筑技术的发展，新型建筑材料、结构形式不断出现，不同的建设环境和使用功能可选用不同的结构形式。根据该项目的具体情况，结合当地的习惯和经验，确定新建（构）筑物结构形式如下：
（1）建筑物
设备间一座，增设彩钢棚一项。
（2）构筑物
本工程主要构筑物均为蓄水构筑物，包括：化粪池、格栅、调节池、混凝沉淀池、接触池、污泥浓缩池等，对结构防水性能有较高的要求。故蓄水构筑物采用钢筋混凝土结构。在蓄水构筑物的混凝土中，要加入一定比例的防水剂，用于提高混凝土的密实度、抗渗性及抗腐蚀能力。同时，还可补偿混凝土的收缩变形。长度超过规范要求的矩形池，一般情况下，要设温度缝，内设橡胶止水带。
基础一般采用天然地基上的筏板基础。为防止构筑物不均匀沉降，如若基础沉降不均匀，宜采用砂土夹卵石（卵石占全重30%～50%）换填处理，构筑物从垫层下1米深度范围内进行换填，处理范围为建构筑物轴线尺寸每侧加1.5M。换填材料为砂土夹卵石分层夯实碾压，压实系数0.96。
根据实际选址情况，本项目不需要采用配重抗浮。
3.6.5结构抗震设计
该工程的各建（构）筑物结构的设计使用年限50年，建筑结构安全等级为二级，按《中国地震动参数区划图》，地震动峰值加速度＜0.05g，对应的地震基本烈度＜7度，地震动反应谱特征周期为0.35s，设计地震第一组，Ⅱ类场地。主要建(构)筑物抗震设防类别为丙类
按抗震规范的要求，进行抗震计算并采取抗震构造措施，在规范要求部位设置构造柱，圈梁等。
3.7 电气设计
3.7.1 设计依据
本设计依据建设单位提供的外部条件资料，设计单位相关专业提供的技术资料以及现行的国家及行业性设计规范进行电气设计。
设计依据的主要设计规范如下：
《供配电系统设计规范》GB50052－2009
《低压配电设计规范》GB50054-2011
《通用用电设备配电设计规范》GB50055-2011
《建筑物防雷设计规范》GB50057—2010
《工业与民用电力装置的接地设计规范》GBJ65-83
《电力工程电缆设计规范》GB50217-2007
《建筑设计防火规范》GB50016-2012
《民用建筑电气设计规范》JGJ16-2008
《建筑照明设计标准》GB50034-2004
3.7.2 设计范围
本设计包括废水处理设施内的设计，其主要内容如下：
1、配电及动力系统的设计；
2、操作间照明系统的设计；
本设计不包括接入废水处理站动力用电，动力电需业主自行引至站内动力配电柜。
3.7.3 负荷计算及负荷等级
废水处理工程设计负荷表
序号
用电设备名称
设备台数
设备容量
功率
因数
计算负荷
运行时间
电耗kwh
装机
工作
装机
工作
COS Φ
有功

（台）
（台）
（kW）
（kW）

P30（kW）
H
Kw·h
1
废水提升泵
2
1
3
1.5
0.8
1.2
20
24
2
污泥泵
4
2
17.6
4.4
0.8
3.52
0.5
1.76
3
污泥螺杆泵
2
1
3
1.5
0.8
1.2
0.5
0.6
4
二氧化氯自动发生器
1
1
0.85
0.85
0.8
0.88
2
1.76
5
电磁流量计
1
1
1.5
1.5
0.8
6
2
12
6
余氯在线监测设备
2
1
3
1.5
0.8
1.44
16
23.04
7
PLC控制系统
1
1
1.1
1.1
0.8
1.22
0.5
0.61
8
消毒供水泵
1
1
2.2
2.2
0.8
1.2
1
1.2
9
离心脱水机
1
1
3
3
0.8
3.86
2
7.72
10
板框压滤机
1
1
2.2
2.2
0.8
1.76
0.5
0.88
11
消毒剂投加设备
1
1
1.1
1.1
0.8
0.88
0.5
0.44
12
合计

38.55
20.85

23.16
　45.5
74.01
3.7.4 供电系统
本工程装机负荷为34.6kw，电气设备额定电压为380/220V,业主自行引入4×25+1×16mm2规格的永久电缆。
3.7.5控制与联锁
本工程工艺设备采用集中控制与就地控制的两地操作方式。提升泵等水位自动开停控制，由自动控制系统完成，并设干池保护。
3.7.6 照明系统
照明电源取自厂区配电母线，采用～380V/220V三相五线制TN-S系统配电。照明照度要求按照国家照明规范中等照度设计。操作间采用直管荧光灯。
照明配电采用BV-0.45/0.75kV铜芯塑料导线，穿钢管明（暗）敷设。
3.7.7 控制方式
废水处理站控制系统应按照“集中管理，分散控制，资源共享”的原则，检测仪表系统应遵循“工艺必需，先进实用，维护简便”的原则。
由于废水厂动力设备较少，厂区内设为远程控制和就地控制两种控制方式。
3.8 其他
废水处理站需由业主将厂区自来水引入操作间外1m处，并安装阀门，自来水管道采用PPR材质DN25管道。
3.9 管理定员
废水处理为20h连续处理，需1人兼职处理即可。
4 投资估算
4.1总投资估算
见附件2
4.2运行费用分析
废水处理站的运行费用包括动力费用，人工费用、药剂费用三部分组成（不含设备维修费及产品折旧费用，污泥处理运输费另计）。其详细的运行费用见下表：
工艺运行费用分析表
费用类别
消耗量
单位
单价（元）
总价（元）
人工费用
--
元/人.年
--
--
电耗
28675.2
度/年
0.7
20072.6
PAC
0.74
吨/年
1800
1332
PAM
0.21
吨/年
10000
2100
年运行成本
23504.6
吨水处理成本
0.41
5 设备及管道防腐
5.1 设备防腐
为了使废水处理工程所采用的设备延长使用寿命，节省投资，减少维护量，设计根据不同的工作环境，不同的场合，对设备选材及防腐做出不同的选择，采取不同的防腐措施。有针对性的选择抗老化不易锈蚀的材料增加设备的耐久性，水下部分可采用不锈钢材料，水上部分采用碳钢除锈后进行喷漆加强防腐。
5.2 管道防腐
根据不同的用途选择一些不需要进行特殊防腐处理的管道。如废水
管道采用HDPE双壁波纹排水管。管材耐腐蚀，这样综合造价更经济合理。
Q235钢管作为排水管道使用时，应进行防腐处理，目前防腐常采用环氧酶沥青涂料进行内防腐处理，沥青涂料与玻璃布保护层做外腐保护。
总之，在设计中根据不同的用途采取相应的防腐措施，都会避免减少因各种各样的腐蚀而造成的损失。
6 工程效益分析
废水处理站是改善生态环境，保障人民身体健康，造福社会的环境保护工程，主要工程效益就是环境效益和社会效益，具体分析如下：
6.1 环境效益
因园区没有建设污水处理厂，生产生活废水直接排放到附近沟渠将对环境水体产生危害。本废水处理工程运行后，水质将达到国家污水一级排放标准，减少对厂区外河沟渠水体的污染和对水体的污染物排放量，具有明显的环境效益。
6.2 社会效益
废水中含有大量的有毒有害生物，对人类和动物会造成直接或间接危害，废水除了自身对社会环境造成危害外，还通过蚊蝇传播疾病。通过对原废水的治理后，大大减少对土资源、水资源和大气资源的污染，清除疾病传播源，有利于人民对土资源、水资源和大气资源的利用，更有利于人们的身心健康，促进社会的文明进步，间接的产生巨大的社会效益。
7 建设工期和实施进度
7.1项目工期
项目工期以合同签订日起3个工作日后时间节点，为90天。
7.2项目实施进度
本工程实施计划见下表。
工程实施计划表 （单位：天）
工程阶段
5
10
15
20
25
30
35
40
45
55
60
65
70
75
80
85
90
施工图设计

土建工程

设备采购

安装进程准备

安装工程

工程调试

7.3施工安排
Ÿ 本方案批准后,立即组织施工图设计,做好施工前的准备工作。
Ÿ 施工图设计完成后, 立即组织进行国内配套设备的订货、设备的加工制作等工作。
Ÿ 按照设备到货和自制设备完成时间表, 在设备安装全过程中, 要排定严格的施工组织计划, 以确保工程的顺利进行。
Ÿ 人员培训在设备安装前结束,以便培训人员参加设备调试及试车工作。
8 工程维修服务
8.1售后服务承诺
我公司本着对工程负责，让用户满意，保证工程能顺利运行，我们针对本工程的特点，结合我公司的具体情况，制定适合运营要求的售后服务方案。我们保证提供充足的人力、物力，以为本工程提供良好的售后服务。我公司将通过良好的产品品质，专业的施工和运营技术，优秀的服务意识为用户提供优质的工程售后服务，只要是我公司的客户，不管工程大小，我们将严格履行以下承诺：
1. 设有专人负责用户的工程技术咨询、相关信息咨询、工程方案拟定，工程整体报价、公司资质提供、工程周期以及合同的签订。
2. 保证所提供工程服务的各种材料、药剂以及设备完全符合双方约定的标准，以确保工程的施工质量。
3. 我公司将根据甲方要求，由公司或第三方配备工程质量监理，监督整个工程的整体实施进程，负责工程整体施工效果，负责出具工程验收合格证明。
4. 项目经理在项目结束后，会定期拜访客户，收集客户对工程质量的反馈信息、及时解决客户的质疑与投诉、向顾客提供综合治理建议，监督与检查公司售后跟踪服务等工作。
5. 公司为所有客户建立完备的客户档案，进行质量跟踪服务，以便出现问题后能及时、迅速采取有效的手段，解决客户遇到的所有难题。用户如有任何疑问，可以随时拨打公司技术部服务电话，由资深工程师专线为您提供咨询服务。
6. 凡由我公司完成的工程，提供终身维护，收取维护成本及合理的人工服务费。

7. 公司所有提供的设备以及工程，维护响应时间为48小时以内；特殊紧急情况接到通知后即到场处理。
8.2质保期内售后服务
1. 合同设备质保期为安装验收后 壹 年，对工程实行“三包”服务。
2. 质保期内，接到处理故障通知后，8小时内回复处理意见；48小时内派人到达现场进行处理。
3. 对质保期内的合同设备免费提供零件、备件。
4. 系统运行验收后，派员定期跟踪指导一个月，发现问题及时处理。
5. 系统运行期间，每季 壹 次派技术人员到现场跟踪设备站运行状况，并解决现场出现的问题。
6. 调试期即开始培训操作工及维修人员直至考核合格。
7. 协助编制操作管理手册及维修等规程。
8. 系统运行期间，请业主单位每月定期将当月某时段的废水处理站检测数据传真至四川恒达环境技术有限公司，公司相关人员分析数据并将数据分析结果向业主单位负责人汇报，对废水处理系统运行情况进行评估。
9. 根据现场运行情况，提供技术服务并根据系统运行情况提出维护和整改意见。
10. 质保期满后，双方签订维护协议，确保废水处理系统正常运转。

附件
附件1：废水处理站总平面图
附件2：投资估算清单

31
