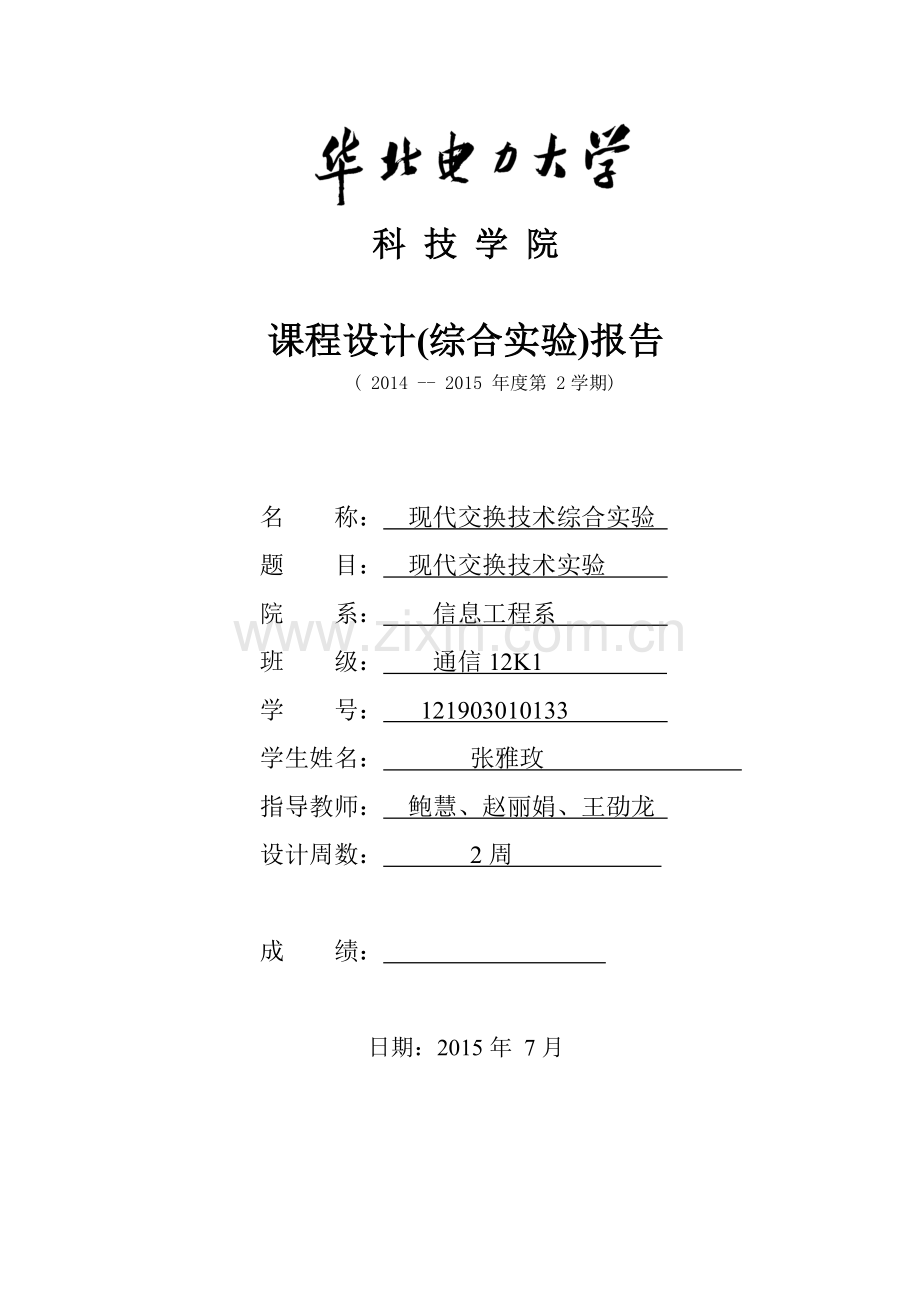

科 技 学 院

课程设计(综合实验)报告
( 2014 -- 2015 年度第 2学期)

名 称： 现代交换技术综合实验
题 目： 现代交换技术实验
院 系： 信息工程系
班 级： 通信12K1
学 号： 121903010133
学生姓名： 张雅玫
指导教师： 鲍慧、赵丽娟、王劭龙
设计周数： 2周

成 绩：

日期：2015年 7月

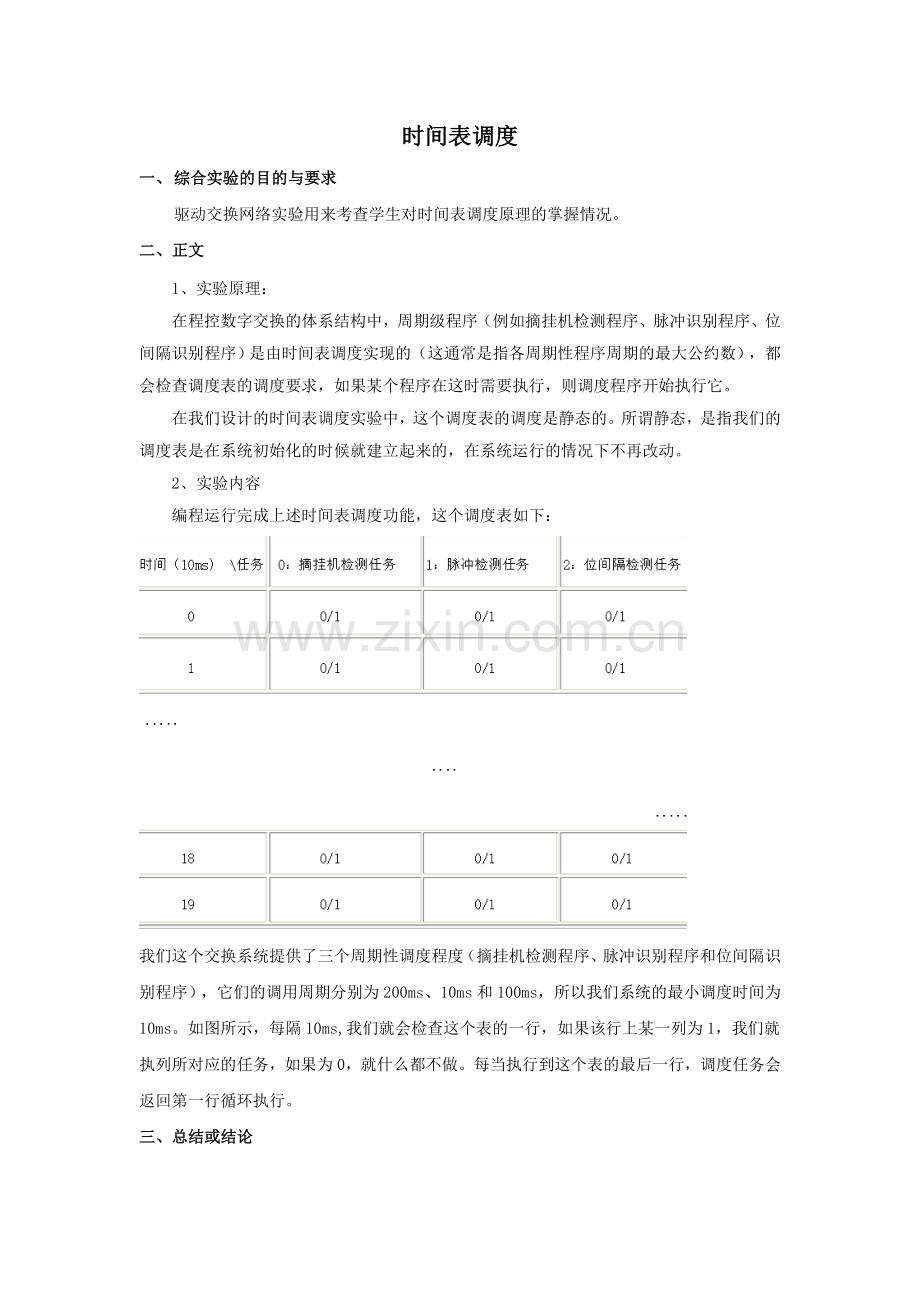

时间表调度
一、 综合实验的目的与要求
驱动交换网络实验用来考查学生对时间表调度原理的掌握情况。
二、正文
1、实验原理：
在程控数字交换的体系结构中，周期级程序（例如摘挂机检测程序、脉冲识别程序、位间隔识别程序）是由时间表调度实现的（这通常是指各周期性程序周期的最大公约数），都会检查调度表的调度要求，如果某个程序在这时需要执行，则调度程序开始执行它。
在我们设计的时间表调度实验中，这个调度表的调度是静态的。所谓静态，是指我们的调度表是在系统初始化的时候就建立起来的，在系统运行的情况下不再改动。
2、实验内容
编程运行完成上述时间表调度功能，这个调度表如下：

我们这个交换系统提供了三个周期性调度程度（摘挂机检测程序、脉冲识别程序和位间隔识别程序），它们的调用周期分别为200ms、10ms和100ms，所以我们系统的最小调度时间为10ms。如图所示，每隔10ms,我们就会检查这个表的一行，如果该行上某一列为1，我们就执列所对应的任务，如果为0，就什么都不做。每当执行到这个表的最后一行，调度任务会返回第一行循环执行。
三、总结或结论
实验是通过编程来实现时间表的功能。程控数字交换的体系结构中，周期级程序是由时间表调度实现的，它规定了周期级程序的执行周期和执行时间，因此建立正确的时间调度表极为重要。
  时间表调度实验实现的是调度表的初始化，如果初始化不成功的话，可能会造成周期性调度程序的延迟或者频繁调用，对于前者可能的结果是检测不要需要的事件（例如脉冲、位间隔），对于后者，频繁的调度可能造成系统的负担过大。
因为调度表的调度是静态的。即在系统初始化的时候就建立起来的，在系统运行的情况下不再改动。所以程序中由于将列固定，在本次实验中使用方便，却没有很好的通用性，是本次实验中的不足。
附录
#include "bconstant.h"
extern "C" _declspec(dllexport) void initSchTable(int ScheduleTable[SchTabLen][SchTabWdh])
//SchTabLen 定义时间表为20行SchTabWdh定义三个周期调度实验0:摘挂机检测任务，1：脉冲检测任务，2：位间隔检测任务
{
int i,j;
//摘挂机检测程序200ms
for(i=1;i<SchTabLen;i++)
ScheduleTable[i][0]=0;
ScheduleTable[0][0]=1;

//脉冲识别程序10ms
for(j=0;j<SchTabLen;j++)
ScheduleTable[j][1]=1;

//位间隔识别程序100ms
for(i=1;i<SchTabLen;i++)
ScheduleTable[i][2]=0;
ScheduleTable[0][2]=1;
ScheduleTable[SchTabLen/2][2]=1;
return;
}

脉冲计数实验
一、 综合实验的目的与要求
脉冲计数实验用来考察查学生对脉冲识别原理的掌握情况。
二、正文
1、实验原理及内容：
拨号盘所发出的拨号脉冲有规定的参数。我国规定的号盘脉冲的参数有：
    脉冲速度：即每秒钟送出的脉冲个数，规定的脉冲速度为每秒钟8-16个脉冲；
脉冲断续比：即脉冲宽度（断）和间隔宽度（续）之比，规定的脉冲断续比为1：1-3：1。
1）脉冲识别程序扫描周期的确定：
为确定脉冲识别扫描的周期，需要计算出最短的变化间隔（脉冲或间隔宽度），这样才能保证每个脉冲都能够识别而不至于丢失脉冲。由于号盘每秒发出的最快脉冲个数为16个，脉冲周期T=1000/16=62.5ms,在这种情况下断续时间比为3：1时续的时间最短，为1/4*T，所以最短变化周期为1/4*（1000/16）=15.625ms，脉冲识别扫描程序的周期<15.625ms。
2）拨号脉冲识别原理：
在下图中，采用了10ms的扫描周期，其中的变化识别标志了状态的变化。对于一个脉冲来说，是前沿和后沿各识别一次，我们可以任取一个来识别脉冲，下图中采用了前沿识别。从逻辑上讲，也就是说（这⊕前）∧前=!这∧前相当于前面所说的挂机识别，同样（这⊕前）∧!前=这∧!前相当于摘机识别。在这里采用比较麻烦的逻辑运算的原因是需要“变化识别”这个结果。
在我们设计的实验中，用一个数组保留各线路10ms前的状态，用另一个数组保留各线路当前的状态，并且提供了保存“变化识别”的数组（以供后面的位间隔识别使用），另外提供给学生使用的是保存已检测的脉冲值的数组，学生编程检测到一个脉冲以后，就将该线路对应的脉冲值加一。
三、总结或结论
编译连接运行上述程序，拨打电话时能够打通，说明所编的程序正确，实现了脉冲计数功能。
脉冲计数实验实现的是一个8ms脉冲检测的周期级扫描，如果该模块的编写不正确，就不会对一位号码按键产生的脉冲正确地计数，例如把号码“5”产生的5个脉冲识别出4个或者3个的情况。如果该函数的实现为空的话，即使位间隔识别的函数编写正确，在拨号音的情况下点击号码产生的脉冲也不能识别，从而使主叫进程得不到一个“送”上来的号码而导致拨号音超时，导致听到忙音。
在实验过程中，要把这次的线路状态值保存到10ms前的线路状态数组中，以便主程序周期调用。

附录
脉冲识别原理原理示意图：

程序：
#include "bconstant.h"
int nor_op(int a,int b);
int or_op(int a,int b);
extern "C" _declspec(dllexport) void scanpulse(int linestate[LINEMAX],int linestate10[LINEMAX],int change[LINEMAX],int fchange[LINEMAX],int pulsenum[LINEMAX])
{
int temp;
for (int i=0;i<LINEMAX;i++) //遍例线路
{
//读这次和前次扫描结果并生成当前变化识别和首次变化识别
change[i]=nor_op(linestate[i],linestate10[i]);// 当前变化识别
fchange[i]=or_op(fchange[i],change[i]); //首次变化识别

if (change[i]&&linestate[i]) //判断变化识别与当前状态是否为1（原理图是change ^linestate10）
pulsenum[i]=pulsenum[i]+1; //脉冲计数器加1
linestate10[i]=linestate[i];//保存当前的扫描结果到10ms前扫描结果
}
return;
}
int nor_op(int a,int b) //异或子函数
{
if(a==b)
return 0;
else
return 1;
}
int or_op(int a,int b) //或子函数
{
if((a==0)&&(b==0))
return 0;
else
return 1;
}
摘挂机检测实验
一、综合实验的目的与要求
增强对摘挂机检测原理的掌握。
二、正文
实验原理
设用户在挂机状态时扫描输出为“0”，用户在摘机状态时扫描输出为“1”，摘挂机扫描程序的执行周期为200ms，那么摘机识别，就是在200ms的周期性扫描中找到从“0”到“1”的变化点，挂机识别就是在200ms的周期性扫描中找到从“1”到“0”的变化点。
在此次实验中，已经把前200ms的线路状态保存以备这次可以读取，同时读出这次的线路状态，把前200ms的线路状态取反与这次的线路状态相与，如果为1，就说明检测到摘机消息了。同理，把这次的线路状态取反再与前200ms的线路状态相与，如果为1就说明检测到挂机消息了，然后把摘挂机信号作为事件放入摘挂机队列中。
三、总结或结论
连接运行上述程序，拨打电话时能够正常打通，说明所编的摘挂机检测程序正确。
编写的模块是基础实验部分预加载的本局交换系统的一个模块而已，在系统中head1头指针和end1尾指针已经完成初始化。为方便起见，摘挂机事件队列是一个包含头节点的单向链表，并且头指针指向该头节点，尾指针在初始化时也指向了该节点。所以在函数编写中应保证头指针始终指向该头节点上、尾指针指向摘挂机事件队列的最末一个节点。
附录

主体流程图

主体流程图
程序
#include <malloc.h>
#include <stdio.h>
#include "bconstant.h"
extern "C" _declspec(dllexport)
void scanfor200(int linestate200[LINEMAX], int linestate[LINEMAX],UpOnnode * head1,UpOnnode * end1)
//int linestate200[LINEMAX]为已保存的200ms前线路状态,int linestate[LINEMAX]为当前的线路状态
线路从0开始编号，状态：1有电流，0无电流head1及end1摘挂机队列的首尾指针
{
int i;
UpOnnode *p; //定义摘挂机队列节点指针
for(i=0;i<LINEMAX;i++) //遍例所有状态
{
if(nor_op(linestate[i],linestate200[i]) )
//异或判断摘挂机识别信号是否产生，判断出摘机和挂机信号
{
p=(UpOnnode*)malloc(sizeof(UpOnnode)); //申请空间
p->phonestate=(! linestate200[i] &&linestate[i]?ehandup:ehandon);
//取摘挂机状态，将摘挂机事件送入队列，ehandup表示摘机，ehandon表示挂机
p->linenum=i;
p->next=NULL;
if (head1== NULL)
head1 = p; //作为头节点，初始状态
else
end1 -> next = p; //让end1 -> next指向p指向的内容
end1 = p; //让end1也指向p指向的内容
}
linestate200[i] = linestate[i]; //保存当前的线路状态到200MS前的状态
}
return; //执行完后返回
}
int nor_op(int a,int b) //定义异或子函数
{
if(a==b)
return 0;
else
return 1;
}
extern "C" _declspec(dllexport) void freenode(UpOnnode * node)
{
delete node;
}
MGCP 实验
一、实验的目的与要求
了解MGCP IAD接入SoftX3000的数据的配置，并实现各用户之间的电话呼叫。
二、正文
1.实验原理
IAD是基于IP的VoIP（Voice over IP）/ FoIP（Fax over IP）的媒体接入网关。可提供基于IP网络的高效、高质话音服务，为企业、小区、公司等提供小容量VoIP/FoIP解决方案。IAD属于媒体接入层，是一种小容量的综合接入网关，提供语音和数据的综合接入能力。在网络位置中更靠近最终用户，无专门的机房。提供丰富的上行和下行接口，满足用户的不同需求。
MGCP（Media Gateway Control Protocol）协议是一个分布式IP电话网关系统的内部协议，用于控制来自外部呼叫控制单元的IP语音（VoIP）网关。从本质上说MGCP是一个主/从协议，网关需要执行媒体网关控制器发出的命令。
硬件配置是对设备进行相关信令、话音、控制信息、业务数据等之前必须要做的工作，这好比我们要组装一台电脑，要把CPU、网卡、显示器等等一系列硬件通过一定的规则把电脑组装起来，但这样装起来的电脑是不能使用的，因为这样的电脑没有操作系统，没有加电，没有应用软件。但是在使用电脑之前我们必须把这些硬件正确的装配起来。硬件数据配置和本局数据配置是整个配置流程的最前端，只有完成了这两项配置工作，下面的协议配置、网关配置、业务数据配置等等才能生效。号码数据配置是对呼叫源、号码段、计费方式等进行配置。媒体网关控制器（Media Gateway Controller）主要完成与呼叫过程相关的信令功能，对媒体网关和信令网关的操作过程进行控制和管理。接入网关（AG）提供传统模拟用户线或者数字专用分组交换机与承载语音的IP网络之间的接口。一组网关中至少包含一个媒体网关，媒体网关完成电路交换网与分组交换网之间的语音信号的转换。用户数据配置主要对用户数目及对用户的号码、模块、端口类型和标志进行配置。
2.实验步骤：
一、启动客户端：双击桌面Ebridge_Client快捷图标，输入Ebridge服务端的IP地址，点击“确定”，进入客户端主界面。
二、打开NGN实验界面：双击界面左边的树菜单中的NGN SoftX3000图标，点击“开始NGN实验”按钮，
三、申请席位：点击“操作终端”按钮，出现申请席位成功界面：输入密码“SoftX3000”，局向名“LOCAL”，局向IP地址：“127.0.0.1”，单击“确定”，进入SoftX3000维护系统。
四、清空数据，执行批处理。
五、执行数据：单击[执行]，等提示“执行结束”，就可以进行加载，单击Ebridge软件的“申请加载数据”。
七、申请席位并加载数据：申请席位成功后显示“占用席位成功”并单击“确定”，然后数据开始加载，数据加载完毕，就可以进行实验验证。
三、总结或结论
配置成功拨号后，两台电话机能够进行正常通信。
软交换业务中首先得以应用的是VOIP语音，它只需用到这些协议提供的部分功能，所谓简单会话功能。MGCP协议消息采用UDP协议传送，以加快消息传送速度。但由于UDP本身只能提供不可靠的传送服务，所以MGCP采用了重发定时机制、“至多执行一次”功能、消息捎带机制和临时响应机制，以保证消息的可靠传送和正确处理。
附录
设计流程图

IAD典型的组网图

IAD采用MGCP协议与SoftX3000对接典型组网

实验配置流程图

硬件配置流程图

程序
LOF:;
SET CWSON: SWT=OFF;
SET FMT: STS=OFF;
ADD SHF: SN=0, LT="实验室", PN=0, RN=0, CN=0;
ADD FRM: FN=0, SN=0, PN=2;
ADD BRD: FN=0, SN=0, LOC=FRONT, BT=IFMI, MN=132, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=2, LOC=FRONT, BT=FCCU, MN=22, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=4, LOC=FRONT, BT=MRCA, MN=212, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=10, LOC=FRONT, BT=CDBI, MN=102, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=12, LOC=FRONT, BT=BSGI, MN=136, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=14, LOC=FRONT, BT=MSGI, MN=211, ASS=255,CONFIRM=Y;
ADD FECFG: MN=132, IP="192.168.0.2", MSK="255.255.255.0", DGW="192.168.0.1",CONFIRM=Y;
ADD CDBFUNC:CDPM=102,FCF=LOC-1&TK-1&MGWR-1&BWLIST-1&IPN-1&DISP-1&SPDNC-1&RACF-1&PRESEL-1&UC-1&KS-1 ,CONFIRM=Y;
SET OFI: OFN="实验室", LOT=CMPX, NN=YES, SN1=NAT, SN2=NAT, SN3=NAT, SN4=NAT, NPC="111111", NNS=SP24, STP=YES,CONFIRM=Y;
SET FMT: STS=ON,CONFIRM=Y;
FMT:CONFIRM=Y;
SET CWSON:,CONFIRM=Y;
LON:CONFIRM=Y; //硬件配置

ADD LDNSET: LP=0, P=0, NC=K'86, AC=K'371, LDN="实验室MGCP",CONFIRM=Y;
ADD CALLSRC: CSC=0, CSCNAME="实验室MGCP", PRDN=3, LP=0,CONFIRM=Y;
ADD DNSEG: LP=0, SDN=K'6540001, EDN=K'6540999,CONFIRM=Y;
ADD CHGANA: CHA=0, CHGM=NCC, PAY=CALLER,CONFIRM=Y;
MOD CHGMODE: CHA=0, DAT=NORMAL, TS1="00&00", TA1="180", PA1=2, TB1="60", PB1=1, AGIO1=100, TS2="00&00",CONFIRM=Y;
ADD CHGIDX: CHSC=0, RCHS=0, LOAD=ALL, BT=ALLBT, CODEC=ALL, CHA=0,CONFIRM=Y;
ADD CNACLD: LP=0, PFX=K'654, CSTP=BASE, MINL=7, MAXL=7, CHSC=0,CONFIRM=Y;
//号码数据配置

ADD MGW: EID="", GWTP=IAD, MGCMODULENO=22, PTYPE=MGCP, LA="192.168.0.2", DYNIP=NS, RA1="192.168.0.44",CONFIRM=Y;
ADD MGW: EID="", GWTP=IAD, MGCMODULENO=22, PTYPE=MGCP, LA="192.168.0.2", DYNIP=NS, RA1="192.168.0.40",CONFIRM=Y;
ADD MGW: EID="", GWTP=IAD, MGCMODULENO=22, PTYPE=MGCP, LA="192.168.0.2", DYNIP=NS, RA1="192.168.0.12",CONFIRM=Y;
//设备类型，网关类型，FCCU模块号，协议类型，本地IP地址，是否支持动态IP地址，远端IP地址//媒体网关数据配置
ADD VSBR: D=K'6540034, LP=0, MN=22, DID=ESL, EID="", TID="0", RCHS=0, CSC=0,CONFIRM=Y;
ADD VSBR: D=K'6540030, LP=0, MN=22, DID=ESL, EID="", TID="0", RCHS=0, CSC=0,CONFIRM=Y;
ADD VSBR: D=K'6540002, LP=0, MN=22, DID=ESL, EID="", TID="0", RCHS=0, CSC=0,CONFIRM=Y;
//用户号码，本地号首集，FCCU模块号，端口号类型，设备标志，终端标志，计费源码，呼叫源 //用户数据配置

SIP实验
一、综合实验的目的与要求
了解SoftX3000与SIP终端对接的数据的配置，用户之间实现互拨及视频电话功能。
二、正文
1.实验原理
SIP(Session Initiation Protocol)是一个会话层的信令控制协议。用于创建、修改和释放一个或多个参与者的会话。在同一域中建立 SIP 会话过程用户 A 使用 SIP 电话。用户 B 有一台 PC，运行支持语音和视频的软客户程序。加电后，两个用户都在 ISP 网络中的 SIP 代理服务器上注册了他们的空闲情况和 IP 地址。用户 A 发起此呼叫，告诉 SIP 代理服务器要联系用户 B。然后，SIP 代理服务器向 SIP 注册服务器发出请求，要求提供用户 B 的 IP 地址，并收到用户 B 的 IP 地址。SIP 代理服务器转发用户 A 与用户 B 进行通信的邀请信息（使用 SDP），包括用户 A 要使用的媒体。用户 B 通知 SIP 代理服务器可以接受用户 A 的邀请，且已做好接收消息的准备。SIP 代理服务器将此消息传达给用户 A，从而建立 SIP 会话。然后，用户创建一个点到点 RTP 连接，实现用户间的交互通信。SIP体系结构主要包括两个SIP实体：用户代理和SIP服务器；用户代理是呼叫的终端系统，而 SIP服务器是处理与呼叫相关信令的网络设备。
2.实验步骤
前部分的实验步骤同MGCP实验，配置完用户数据处理部分后，进行OPENEYE数据配置。双击桌面图标OPENEYE，输入序列号，输入完序列号进入设置界面，服务器地址输入：192.168.0.2。
三、总结或结论
SIP终端能够正常注册，可以使用电话进行拨打测试，通话正常，也就是说数据配置正确。SIP 的一个重要特点是它不定义要建立的会话的类型，而只定义应该如何管理会话。有了这种灵活性，也就意味着SIP可以用于众多应用和服务中，包括语音、视频和 Web 会议。SIP消息是基于文本的，因而易于读取和调试
附录
设计流程图

SIP网 络体系结构

程序：
LOF:;
SET CWSON: SWT=OFF;
SET FMT: STS=OFF;
ADD SHF: SN=0, LT="实验室", PN=0, RN=0, CN=0;
ADD FRM: FN=0, SN=0, PN=2;
ADD BRD: FN=0, SN=0, LOC=FRONT, BT=IFMI, MN=132, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=2, LOC=FRONT, BT=FCCU, MN=22, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=4, LOC=FRONT, BT=MRCA, MN=212, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=10, LOC=FRONT, BT=CDBI, MN=102, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=12, LOC=FRONT, BT=BSGI, MN=136, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=14, LOC=FRONT, BT=MSGI, MN=211, ASS=255,CONFIRM=Y;
ADD FECFG: MN=132, IP="192.168.0.2", MSK="255.255.255.0", DGW="192.168.0.1",CONFIRM=Y;
ADD CDBFUNC:CDPM=102,FCF=LOC-1&TK-1&MGWR-1&BWLIST-1&IPN-1&DISP-1&SPDNC-1&RACF-1&PRESEL-1&UC-1&KS-1 ,CONFIRM=Y;
SET OFI: OFN="实验室", LOT=CMPX, NN=YES, SN1=NAT, SN2=NAT, SN3=NAT, SN4=NAT, NPC="111111", NNS=SP24, STP=YES,CONFIRM=Y;
SET FMT: STS=ON,CONFIRM=Y;
FMT:CONFIRM=Y;
SET CWSON:,CONFIRM=Y;
LON:CONFIRM=Y; //硬件配置
ADD LDNSET: LP=1, P=0, NC=K'86, AC=K'10, LDN="实验室SIP",CONFIRM=Y;
ADD CALLSRC: CSC=1, CSCNAME="实验室SIP", LP=1,CONFIRM=Y;
ADD DNSEG: LP=1, SDN=K'8780001, EDN=K'8780999,CONFIRM=Y;
ADD CHGANA: CHA=1, CHGM=NCC, BNS=1,CONFIRM=Y;
MOD CHGMODE: CHA=1, DAT=NORMAL, TS1="00&00", TA1="50", PA1=1, TB1="10", PB1=1, AGIO1=100, TS2="00&00",CONFIRM=Y;
ADD CHGIDX: CHSC=1, RCHS=1, LOAD=ALL, BT=ALLBT, CODEC=ALL, CHA=1,CONFIRM=Y;
ADD CNACLD: LP=1, PFX=K'878, MINL=7, MAXL=7, CHSC=1,CONFIRM=Y;
// 号码数据配置
SET SIPCFG:CONFIRM=Y;
SET SIPLP: MN=211, PORT=5061,CONFIRM=Y;
ADD STUNDISP: FMN=132;
SET DPA: MN=211,DA=SIP-1&MGCP-0&H248-0&SCTP-0&TRIP-1&ENUM-1&STUN-1&MIDCOM-1&RADIUS-1,CONFIRM=Y; // 配置SIP协议数据
ADD MMTE: EID="8780031", MN=22, PT=SIP, IFMMN=132, PASS="8780031",AT=ABE,CONFIRM=Y; //配置多媒体网关数据
ADD MSBR: D=K'8780031, LP=1, EID="8780031", RCHS=1, CSC=1, UTP=NRM,CONFIRM=Y;
ADD MMTE: EID="8780033", MN=22, PT=SIP, IFMMN=132, PASS="8780033", AT=ABE,CONFIRM=Y;
ADD MSBR: D=K'8780033, LP=1, EID="8780033", RCHS=1, CSC=1, UTP=NRM,CONFIRM=Y; //配置用户数据

H.323终端对接实验
一、综合实验的目的与要求
掌握SoftX3000与H.323终端对接的数据配置， 各用户可实现互拨和可视电话功能
二、正文
1.实验原理
H.323为现有的分组网络PBN（如IP网络）提供多媒体通信标准，它是一个框架性协议，它涉及到终端设备、视频、音频和数据传输、通信控制、网络接口方面的内容，还包括了组成多点会议的多点控制单元（MCU）、多点控制器（MC）、多点处理器（MP）、网关以及关守等设备。
H.323标准为LAN、WAN、因特网上的多媒体通信应用提供了技术基础和保障。采用H.323协议接入SoftX3000的组网如下图所示：
2.实验步骤
配置完成后
（1）进行实验席位的申请，进行实验数据的上传；
（2）上传完毕，检查网络连接是否正常；
（3）检查网络连接是否正常；
（4）检查H.323终端是否已经正常注册
（5）拨打电话进行通话测试
三、总结或结论
H.323终端能够正常注册，可以使用电话进行拨打测试，并且通话正常，即说明数据配置正确。H.323提供设备之间、高层应用之间和提供商之间的互操作性。它不依赖于网络结构，独立于操作系统和硬件平台，支持多点功能、组播和带宽管理。H.323具备相当的灵活性，支持包含不同功能的节点之间的会议和不同网络之间的会议。H.323建议的多媒体会议系统中的信息流包括音频、视频、数据和控制信息。

附录
设计流程图

采用H.323协议接入SoftX3000的组网：

程序：
LOF:;
SET CWSON: SWT=OFF;
SET FMT: STS=OFF;
ADD SHF: SN=0, LT="实验室", PN=0, RN=0, CN=0, PT=PDB48V,CONFIRM=Y;
ADD FRM: FN=0, SN=0, PN=2,CONFIRM=Y;
ADD BRD: FN=0, SN=0, LOC=FRONT, BT=IFMI, MN=132, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=2, LOC=FRONT, BT=FCCU, MN=22, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=4, LOC=FRONT, BT=MRCA, MN=212, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=10, LOC=FRONT, BT=CDBI, MN=102, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=12, LOC=FRONT, BT=BSGI, MN=136, ASS=255,CONFIRM=Y;
ADD BRD: FN=0, SN=14, LOC=FRONT, BT=MSGI, MN=211, ASS=255,CONFIRM=Y;
ADD FECFG: MN=132, IP="192.168.0.2", MSK="255.255.255.0", DGW="192.168.0.1", EA=AUTO,CONFIRM=Y;
ADD CDBFUNC:CDPM=102,FCF=LOC-1&TK-1&MGWR-1&BWLIST-1&IPN-1&DISP-1&SPDNC-1&RACF-1&PRESEL-1&UC-1&KS-1 ,CONFIRM=Y;
SET OFI: OFN="实验室", LOT=CMPX, NN=YES, SN1=NAT, SN2=NAT, SN3=NAT, SN4=NAT, NPC="111111", NNS=SP24, STP=YES,CONFIRM=Y;
SET FMT: STS=ON;
FMT:;
SET CWSON: SWT=ON;
LON:; //硬件配置
ADD LDNSET: LP=2, P=0, NC=K'86, AC=K'791, LDN="实验室H323",CONFIRM=Y;
ADD CALLSRC: CSC=2, CSCNAME="实验室H323", LP=2,CONFIRM=Y;
ADD DNSEG: LP=2, SDN=K'6660001, EDN=K'6660999,CONFIRM=Y;
ADD CHGANA: CHA=2, CHGM=NCC, BNS=2,CONFIRM=Y;
MOD CHGMODE: CHA=2, DAT=NORMAL, TS1="00&00", TA1="10", PA1=10, TB1="10", PB1=10, AGIO1=60, TS2="00&00",CONFIRM=Y;
ADD CHGIDX: CHSC=2, RCHS=2, LOAD=ALL, BT=ALLBT, CODEC=ALL, CHA=2,CONFIRM=Y;
ADD CNACLD: LP=2, PFX=K'666, CSTP=BASE, MINL=7, MAXL=7, CHSC=2,CONFIRM=Y //号码数据配置
ADD H323SYS: SYSNM="SoftX3000";
ADD H323APP: MN=211,IPDMN=132,MTYP=RCAPP,CALLMINPRT=64000, CALLMAXPRT=64100,CONFIRM=Y; // H.323协议数据配置
ADD MMTE:EID="6660001",MN=22,PT=H323,DT=TERMINAL,PASS="6660001", AT=ABE,CONFIRM=Y; //多媒体网关数据配置
ADD MSBR: D=K'6660001, LP=2, EID="6660001", RCHS=2, CSC=2,CONFIRM=Y;
//用户数将配置
ADD MMTE:EID="6660002",MN=22,PT=H323,DT=TERMINAL,PASS="6660002", AT=ABE,CONFIRM=Y;
ADD MSBR: D=K'6660002, LP=2, EID="6660002", RCHS=2, CSC=2,CONFIRM=Y;

长途业务实验
一、综合实验的目的与要求
熟悉长途业务的业务规划：
