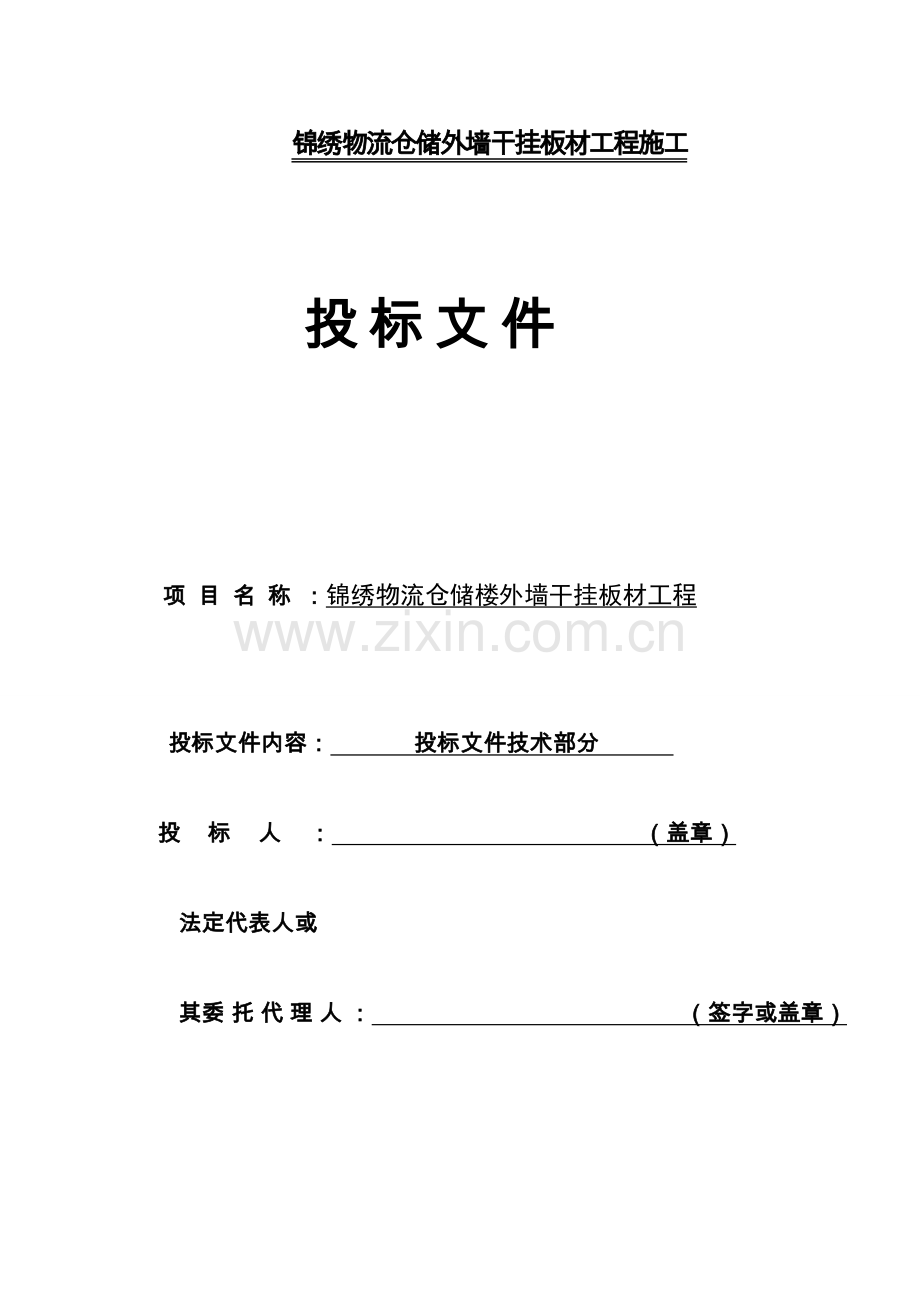

1、锦绣物流仓储外墙干挂板材工程施工投标文件项目名称:锦绣物流仓储楼外墙干挂板材工程 投标文件内容: 投标文件技术部分 投标人: (盖章)法定代表人或其委托代理人: (签字或盖章)日期 : 2015 年 7月 22日目 录1施工组织设计综合说明31.1工程概况及装饰项目31.1.1工程概况31.2施工组织编制说明31.3本施工组织设计将对如下问题提出解决方案31.3.1工程重点难点分析31.4本施工组织设计的任务和目标31.4.1质量目标:31.4.2安全生产目标:31.4.3文明施工目标:31.4.4工期目标:31.4.5进度目标:31.4.6我司环境、职业健康安全管理方针:31.5编制依据31

2、.5.1施工工艺规范及技术标准31.6编写原则32施工方案及技术措施32.1总体施工方案说明32.1.1劳动力布置说明:32.1.2主要施工机具:32.1.3施工中应注意的问题32.2施工工序总体安排32.2.1石材幕墙安装标准32.2.2幕墙的竖向和横向板材的组装允许偏差应符合规定。32.3施工安装前准备32.3.1工程交底32.3.2技术培训32.3.3材料准备32.3.4运输32.3.5配套设施32.3.6材料仓库32.3.7施工机具32.3.8施工设施搭设32.4石材幕墙施工方法32.4.1施工安装准备32.4.2干挂花岗岩安装流程32.4.3石材施工工艺流程32.4.4放线定位32.

3、4.5埋件处理说明32.4.6连接件安装:32.4.7安装钢龙骨:32.4.8挂板安装:32.4.9嵌缝注胶:32.4.10质量要求:32.4.11石材色差控制措施32.6工程验收32.7吊篮施工方案(备选方案)32.7.1吊篮布设32.7.2施工计划32.7.3施工方法32.8保证质量的主要技术措施32.8.1框架幕墙横竖框的安装精度问题32.8.2密封打胶的质量问题32.8.3施工测量的技术措施32.8.4隐蔽工程验收及竣工验收32.8.5专业交叉及施工部位安排32.8.6焊接技术及方法32.8.7避雷节点施工方法33质量管理体系保证措施和创优计划33.1工程质量标准33.2质量保证体系及

4、保证措施33.2.1质量保证手册33.2.2质量计划33.2.3质量目标33.2.4现场施工质量保证措施33.2.5质量管理组织机构及主要职责33.2.7质量保证技术措施33.2.8质量管理的措施33.3工程质量创优计划33.3.1在技术人员方面33.3.2在材料选用方面33.3.3在产品加工方面33.3.4在包装运输方面33.3.5在安装方面34施工安全、文明管理体系与措施34.1项目安全管理机构34.1.1安全管理组织机构34.1.2安全施工原则34.2安全目标34.2.1安全控制指标34.2.2安全达标活动34.2.3安全施工组织34.3项目安全岗位职责34.3.1项目经理34.3.2总

5、工程师(技术负责人)34.3.3专业责任工程师34.3.4工人34.4安全生产管理34.4.1安全生产教育管理34.4.2安全技术管理34.4.32.5 安全管理规程34.4.4工作制度34.4.5行为控制34.4.6劳务用工管理34.4.7安全防护管理34.4.8临时用电管理34.5现场施工安全措施34.5.1方针目标34.5.2安全管理体系34.5.3建立安全生产责任制34.5.4工程安全施工作业计划34.5.5人身安全防护措施34.5.6施工现场临时用电安全技术措施34.5.7临边安全措施34.5.8生产安全措施34.5.9火灾预防及保护措施34.6消防工作管理34.6.1方针目标34.

6、6.2组织管理34.7附录:幕墙工程安全文明施工条例34.8文明施工措施计划34.8.1项目文明施工管理机构34.8.2文明施工保证网络34.8.3现场文明施工管理制度34.8.4文明施工规章制度34.8.5文明施工的具体措施34.8.6我公司确保文明施工的技术组织措施34.8.7文明施工措施计划进行二次策划。35施工环境保护管理体系与措施35.1环境保护管理体系与措施计划35.1.1建筑工程物资有害物控制36施工总进度计划及保证措施36.1施工总进度计划说明36.2保证措施36.2.1综合现场资料36.2.2技术准备36.2.3物资准备36.2.4劳动力组织准备36.2.5施工现场准备37资

7、源配备计划37.1劳动力及主要机械、设备、仪器计划37.1.1管理人员及技术人员配备37.1.2现场施工劳动力计划及应急保证措施37.2材料的选用37.2.1所选用材料的技术性能、检测标准:39 雨期施工方案。9.1雨期施工方案。9.1.1雨期准备工作。9.1.2雨季主要工序和特殊工序的施工方法310成品保护和工程保修工作的管理措施和承诺310.1成品保护的管理措施310.1.1成品进场计划(含构件)310.1.2加工组装过程中成品保护措施310.1.3包装入库过程中成品保护措施310.1.4运输过程中的成品、半成品保护措施310.1.5验收移交过程的成品、半成品保护措施310.2工程保修工作

8、的管理措施和承诺310.2.1一般规定。10.2.3清洗。10.2.4公司保养和维修售后服务。10.2.5幕墙及采光顶使用及维护。11任何可能的紧急情况的处理措施、预案以及抵抗风险(包括工程施工过程中可能遇到的各种风险)的措施。11.1紧急情况的处理措施、预案以及抵抗风险的措施。11.1.1建立应急组织体系。11.1.2消防应急预案。11.1.3卫生防疫应急预案。11.1.4防汛、防火、防爆、应急预案。11.1.5劳资纠纷事件应急流程及措施。11.1.6重要接待预案。11.1.7突然停电应急预案。11.1.8应急预案的演习。12与发包人、监理及原设计人的配合。12.1与发包人的配合。12.2与

9、建筑设计人员的配合。12.3与工程监理人员的配合。12.4在交叉施工中应注意的问题。13项目组织管理机构313.1项目管理体系及项目部组成313.1.1主要管理人员职责分工313.1.2公司总部与现场管理部门之间的关系详述313.1.3项目管理班子主要人员到位承诺3 施工组织设计综合说明1.1 工程概况及装饰项目1.1.1 工程概况锦绣物流仓储楼外墙干挂板材项目位于西安市长缨路117号,建筑面积17819平方,外墙全部采用干挂花岗岩。石材幕墙总面积约为6658平米。 该项目的外墙工程主要为石材幕墙。 本工程主体石材幕墙采用不锈钢挂件干挂式石材幕墙设计方案。本施工组织设计以干挂式石材幕墙做为主方

10、案进行编制。1.2 施工组织编制说明本工程投资巨大,地理位置优越,建筑设计现代、宏伟、挺拔,是地标性的建筑,极具社会影响力和市场效应。 我公司十分重视参与本工程的投标,组织了最优秀的技术人员,本着“一切为业主着想、为工程着想”的原则,对招标文件及图纸等工程资料进行详细研究,结合工程实际情况,精心编制了本施工组织设计,在施工中将全力配合业主及总包,使本工程充分的体现建筑师的建筑理念,完全展示出现代优秀建筑的独特魅力。 完善的组织、周密的计划是工程施工顺利进行的重要保证,我司针对本工程的实际情况对工程的每一个细节进行了详细的分析,对工程的实际操作进行了周密考虑,提出了我司对本工程实际实施的详细计划

11、,以保证工程施工的顺利进行,并保证工程质量达到要求。在工程总体部署中,根据本工程特点及工期安排施工。综上所述我公司陕西卓异幕墙门窗有限公司工程项目部认真研究了锦绣物流仓储楼花岗岩外墙干挂板材幕墙工程招标文件及答疑后,为能取得本工程的完美结果,召集了项目领导班子和各专业施工班组带班成员共同编写了本份施工的施工组织设计。本施工组织设计是将来指导本工程设计与施工全过程各项活动的一个技术、组织、安全等各方面的综合性文件,供审阅:1.3 本施工组织设计将对如下问题提出解决方案1.3.1 工程重点难点分析通过对招标文件及图纸资料的深入分析研究结合我司专业经验,对本工程的重点难点总结如下: 1.3.1.1

12、本工程外幕墙以石材幕墙为主,石材板块数量较大,板块尺寸大。石材板块的加工、运输及安装为整个外装工程的重点部分。我司将本工程做为重点工程,西安加工基地的能力完全能满足本工程的需要,通过合理的安排专用运输车队的车次及路线,完全能保证安装板块的供应。本工程单元板块体量较大,通过设计、计算进行优化,并采用专门设计的板块周转架,保证板块运输中不会发生破坏。由于本工程板块数量众多,因此采用卷扬机及电动葫芦进行吊装。通过合理资源配置、先进的施工技术,有力的保证了工程总体目标的实现。提高幕墙的施工速度是本工程的重点,.我司在幕墙结构设计上及施工工艺上满足了幕墙可从每个结构柱处划分成独立的小施工段,沿工程平面安

13、排多组施工队伍,各配备一套吊具,同时施工,提高单元板块的安装速度。1.3.1.2 本工程层数多,对幕墙安装精确度要求更高,必须采用针对性措施,以保证工程质量。我司采用激光铅直仪进行测量,通过计算机分析测量数据,使设计时考虑消化土建的实际误差,通过计算机设计及放样定位,在满足使用功能要求的同时综合考虑施工安装时的可行性,结构设计上吸收土建允许误差,保证了幕墙的外视效果不受影响。在加工方面:我司加工厂有数十台国际先进的数控加工中心,大大提高了幕墙构件的加工精度,为幕墙的安装精度提供了有力的保证。安装时,采用定制测量模板及多种专用测量检测设备,控制安装,层层测量复核,将幕墙安装误差控制在允许范围之内

14、,整个楼体由下到上分组设钢琴线,保证每段竖向定位钢线总长不超过40米,安装后应用铅直仪复核,每段钢琴线是否完全重合,确保测量的准确性。1.3.1.3 按总体计划安排及工程特点,在幕墙施工时,存在与机电、内装等多种工序交替穿插施工问题,如何协调安排本单位各工种施工关系、处理好与其它同时作业的施工单位的配合交接也直接影响本工程的进程。施工中,我司将发挥国内幕墙先进企业,实力强、经验丰富的优势,并本着“一切以工程为主”的思想,服从业主及总包、监理的管理及协调,积极配合其它施工单位推动工程进展,总体施工部署上合理资源配置,配合总包进度计划安排,确保工程顺利进行。1.3.1.4 本工程规模大、质量要求高

15、,施工单位应按ISO9001标准编写质量控制大纲并实施,保证工程达到优良标准。我公司在幕墙行业中率先取得了质量体系认证。产品符合质量体系中的质量管理和质量保证标准及中华人民共和国建筑工业行业标准-建筑幕墙的规定。并根据ISO9001质量保证体系的要求,采取了全过程的质量控制加事后检验的质量保证措施,愿以优质的产品、良好的信誉和积极的态度来完成此项工程。详细内容见后面相关章节。 1.3.1.5 本工程幕墙施工中,在一层有经营商户及密集人流量,高空作业、吊装作业及其它特殊工种作业较多,安全生产是生产施工中的重中之重。 施工安排上,对幕墙施工根据现场情况及甲方要求采取夜间施工,针对施工安全对工地施工

16、照明、安全用电、安全防护、安全教育,专人专项负责。严禁疲劳施工违章操作。对幕墙安装与土建交叉施工时,我司在施工中,将建立由项目经理及专职安全负责人直接负责的安全管理体系,对施工各个过程的安全进行全面控制,进场施工人员进行前期安全教育及安全操作培训,特殊工种人员持证上岗,各项操作编制专项安全措施并遵照执行,防微杜渐,消灭一切可能出现的安全隐患,确保达到工程的安全目标。 各施工阶段,上部搭设防护架、防护网,严防高空坠物。 四级以上风力天气,单元板块吊装施工停止,以保证安全。 1.3.1.6 对原设计的施工可能性和经济合理性提出优化方案我们将对最终结果负全部责任,对原设计未完善的做法将进行深入设计,

17、并有义务提出最合理、最经济的方案,选择最佳效果价格比的材料供甲方选择,同时必须在原设计效果保证前提下实施。 提出材料准备和人员准备的措施,从施工准备到竣工验收全过程的各步骤方案。 对协调施工过程中各工种交叉作业之间,各种资源供应之间的合理方案。 对各专业的协调,提出建议方案。 对成本控制、财务资金管理提出管理方案。 合理划分施工工程段,化整为零,逐个击破。1.4 本施工组织设计的任务和目标本施工组织设计的根本任务,就是根据本工程的招标文件、建筑施工图和二次深化的全套施工图纸以及设计要求,从物力、人力、空间等诸要素着手,在组织劳动力、专业协调、空间布置、材料供应和时间排列等方面,进行科学、合理的

18、部署,从而达到设计上精益求精,在时间上能保证进度快,工期短,在质量巧夺天工、精度高,在经济上达到合理开支,降低成本。1.4.1 质量目标: 严格按规范及招标要求设计,按图纸施工,满足设计师、工程监理和建设单位要求,本工程质量标准为: 符合国家验收合格标准,并满足陕西省文明工地验收标准。1.4.2 安全生产目标: 符合职业健康安全管理体系OHSMS18000的要求,施工中达到无伤亡、无重伤、无火灾、无中毒、无坍塌,杜绝安全事故的发生。 1.4.3 文明施工目标: 符合环境管理标准ISO14000的要求,文明施工,创文明工地。 1.4.4 工期目标: 现场施工工期配合总包单位工期要求(招标文件未明

19、确施工工期)。1.4.5 进度目标:按总进度计划施工,合理安排工期,严格执行进度控制点的工期,确保按时完成总体施工任务。 1.4.6 我司环境、职业健康安全管理方针: 环保领先,节能降耗,预防污染; 保障健康,安全第一,减少风险; 全员参与,遵守法规,预防为主,持续改进。1.5 编制依据1. 锦绣物流仓储楼外墙干挂板材工程招标文件(招标编号:XBGSYBZZY-010)2. 锦绣物流仓储楼外墙干挂板材工程深化设计施工图。3. 中华人民共和国建筑法、建筑幕墙行业标准以及其他有关法律法规;4. 国家现行的建筑施工组织设计规范GB/T50502-2009,建筑幕墙行业设计、施工及验收规范,西安市现行

20、有关规定。5. 勘察现场所了解的具体情况;6. 我公司企业标准和质量保证体系;7. 我公司现有施工力量和技术装备情况;8. 我公司合作技术力量和行业资源、专业厂商、材料供应商;9. 我公司在其他类似工程施工中总结的经验;10. 其他参考资料。1.5.1 施工工艺规范及技术标准本项目的施工工艺规范及技术标准编制依据:现行国家施工规范、标准及规程(但不限于):1.5.1.1 幕墙设计规范:铝合金结构设计规范GB50429-2007玻璃幕墙工程技术规范JGJ102-2003吊挂式玻璃幕墙支承装置JG139-2001建筑玻璃应用技术规程JGJ113-2009建筑瓷板装饰工程技术规程CECS101:98

21、建筑幕墙GB/T21086-2007金属与石材幕墙工程技术规范JGJ133-20011.5.1.2 建筑设计规范:采暖通风与空气调节设计规范GB50019-2003地震震级的规定GB17740-1999钢结构防火涂料GB14907-2002钢结构设计规范GB50017-2003高层民用建筑钢结构技术规范JGJ99-98高层建筑混凝土结构技术规程JGJ3-2002高层民用建筑设计防火规范GB50045-95(2005年版)高处作业吊蓝GB19155-2003工程抗震术语标准JGJ/T97-95工程网络计划技术规程JGJ/T121-99公共建筑节能设计标准GB50189-2005混凝土结构后锚固技

22、术规程JGJ145-2004混凝土结构设计规范GB50010-2002混凝土用膨胀型、扩孔型建筑锚栓JG160-2004既有居住建筑节能改造技术规程JGJ129-2004建筑表面用有机硅防水剂JC/T902-2002建筑材料放射性核素限量GB6566-2001建筑防火封堵应用技术规程CECS154:2003建筑钢结构焊接技术规程JGJ81-2002建筑隔声评价标准GB/T50121-2005建筑工程抗震设防分类标准GB50223-2008建筑工程预应力施工规程CECS180:2005建筑结构荷载规范GB50009-2001(2006年版、局部修订)建筑结构可靠度设计统一标准GB50068-20

23、01建筑抗震设计规范GB50011-2010建筑设计防火规范GB50016-2006建筑物防雷设计规范GB50057-94(2000年版)冷弯薄壁型钢结构设计规范GB50018-2002民用建筑隔声设计规范GBJ118-88民用建筑热工设计规范GB50176-93民用建筑设计通则GB50352-2005膜结构技术规程CECS158:2004夏热冬冷地区居住建筑节能设计标准JGJ134-2010夏热冬暖地区居住建筑节能设计标准JGJ75-2003预应力筋用锚具、夹具和连接器应用技术规程JGJ85-20101.5.1.3 金属板规范:干挂饰面石材及其金属挂件JC830.1830.2-2005建筑装

24、饰用微晶玻璃JC/T872-2000建筑幕墙用瓷板JG/T217-2007铝幕墙板、板基YS/T429.1-2001铝幕墙板、氟碳喷漆铝单板YS/T429.2-2000铝塑复合板GB/T17748-2008铝塑复合板用铝带YS/T432-20001.5.1.4 钢材规范:建筑结构用冷弯矩形钢管JG/T178-2005不锈钢棒GB/T1220-2007不锈钢冷轧钢板和钢带GB/T3280-2007不锈钢冷加工钢棒GB/T4226-2006不锈钢热轧钢板及钢带GB/T4237-2007不锈钢丝GB/T4240-93建筑用不锈钢绞线JG/T200-2007不锈钢小直径无缝钢管GB/T3090-200

25、0擦窗机GB19154-2003彩色涂层钢板和钢带GB/T12754-2006低合金钢焊条GB/T5118-1995低合金高强度结构钢GB/T1591-2008建筑幕墙用钢索压管接头JG/T201-2007高耐候结构钢GB/T4171-2000高碳铬不锈钢丝YB/T0961997焊接结构用耐候钢GB/T4172-2000合金结构钢GB/T3077-1999结构用无缝钢管GB/T8162-1999金属覆盖层钢铁制品热镀锌层技术要求GB/T13912-2002冷拔异形钢管GB/T3094-2000碳钢焊条GB/T5117-1999碳素结构钢GB/T700-2006碳素结构钢和低合金结构钢热轧薄钢板

26、及钢带GB/T912-2008碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T3274-2007优质碳素结构钢GB/T699-1999预应力筋用锚具、夹具和连接器GB/T14370-20001.5.1.5 胶类及密封材料规范:丙烯酸酯建筑密封膏JC/T484-2006幕墙玻璃接缝用密封胶JC/T882-2001彩色涂层钢板用建筑密封胶JC/T884-2001丁基橡胶防水密封胶粘带JC/T942-2004工业用橡胶板GB/T5754-2008混凝土建筑接缝用密封胶JC/T881-2001建筑窗用弹性密封剂JC485-2007建筑密封材料试验方法GB/T13477.120-2002建筑用防霉密封胶

27、JC/T885-2001建筑用硅酮结构密封胶GB16776-2005建筑用岩棉、矿渣棉绝热制品GB/T19686-2005建筑用硬质塑料隔热条JG/T174-2005聚氨酯建筑密封胶JC/T482-2003聚硫建筑密封胶JC/T483-2006绝热用岩棉、矿棉及其制品GB/T11835-2007硫化橡胶或热塑性橡胶撕裂强度的测定GB/T529-1999橡胶袖珍硬度计压入硬度试验方法GB/T531-1999修补用天然橡胶胶粘剂HG/T3318-2002中空玻璃用弹性密封胶JC/T486-2001中空玻璃用丁基热熔密封胶JC/T914-20031.5.1.6 五金件规范:封闭型沉头抽芯铆钉GB/T

28、12616-2004封闭型平圆头抽芯铆钉GB/T12615-2004紧固件螺栓和螺钉GB/T5277-1985紧固件公差螺栓、螺钉、螺柱和螺母GB/T3103.1-2002紧固件机械性能不锈钢螺母GB/T3098.15-2000紧固件机械性能不锈钢螺栓、螺钉、螺柱GB/T3098.6-2000紧固件机械性能抽芯铆钉GB/T3098.19-2004紧固件机械性能螺母、粗牙螺纹GB/T3098.2-2000紧固件机械性能螺母、细牙螺纹GB/T3098.4-2000紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1-2000紧固件机械性能自攻螺钉GB/T3098.5-2000紧固件术语盲铆钉GB/T

29、3099-2004螺纹紧固件应力截面积和承载面积GB/T16823.1-1997十字槽盘头螺钉GB/T818-20001.5.1.7 相关物理性能等级测试方法:玻璃幕墙工程质量检验标准JGJ139-2001玻璃幕墙光学性能GB/T18091-2000采暖居住建筑节能检验标准JGJ132-2001彩色涂层钢板和钢带试验方法GB/T13448-2006钢结构工程施工质量验收规范GB50205-2001混凝土结构工程施工质量验收规范GB50204-2002建筑防水材料老化试验方法GB/T18244-2000建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-2007建筑幕墙抗震性能振动台试验方

30、法GB/T18575-2001建筑幕墙平面内变形性能检测方法GB/T18250-2000建筑外窗保温性能分级及检测方法GB/T8484-2008建筑外窗采光性能分级及检测方法GB/T11976-2008建筑外窗抗风压性能分级及检测方法GB/T7106-2008建筑外窗空气隔声性能分级及检测方法GB/T8485-2008建筑外窗气密性能分级及检测方法GB/T7106-2008建筑外窗水密性能分级及检测方法GB/T7106-2008建筑装饰装修工程施工质量验收规范GB50210-2001金属材料室温拉伸试验方法GB/T228-20021.6 编写原则本施工组织设计编写人员由我公司项目领导班子和各专

31、业施工班组带班人员组成,我们这些成员都将参与本项目的施工与管理(项目班子成员资料作为附件单列)。2 施工方案及技术措施2.1 总体施工方案说明本工程最高标高51.6米,属于中高层建筑。根据本工程特点及工期安排,我们将南北面及西面分成两大施工区,各施工区同时递进作业,各大施工区内再独自划分小的施工区段,均衡工作量,组织流水施工。石材幕墙等采用脚手架及电动吊篮进行施工,施工按后补埋件、测量放线、框架安装、板块安装、打胶等分阶段进行施工。2.1.1 劳动力布置说明:施工队伍:我们拟派曾施工过长安杯奖工程、又有石材幕墙工程施工经验的安装队伍进行施工。具体人员安排如下: 计划安排4个施工小组,其中,南北

32、立面2个小组(每个立面安排1个组),西立面2个小组,每组安排1020人不等,共约需50人。2.1.2 主要施工机具: 幕墙板块运输车、幕墙板块转运架、叉车、门形吊机、电动卷扬机、板块发射车(专用吊篮)、手推平板运输车、电动葫芦、手动葫芦、钢丝绳、电焊机、电动扳手、电锤、电钻、经纬仪、水平仪、卸料平台等,以及现场土建塔吊(备用)、施工电梯(备用),具体详见“施工机械设备投入计划”部分。2.1.3 施工中应注意的问题 严格按施工工艺规程及施工安全操作规程,进行安装施工。 注意各工种的交叉作业配合,做好协调工作,确保工程按期完成。 做好成品和半成品保护工作。 风力大于4级时不得进行板块吊装施工时。

33、交叉作业时搭好各项防护措施,严禁高空坠物。2.2 施工工序总体安排本幕墙主要是石材幕墙,其构造是挂件式,其与主体结构的依附方式是构架式。在此次施工中,我公司将结合目前建筑装饰成熟、先进的施工工艺,对幕墙的施工方案设想如下:2.2.1 石材幕墙安装标准安装施工测量应与主体结构的测量配合,其误差应及时调整。石材幕墙立柱的安装应符合下列规定:立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm,左右偏差不应大于3mm;相邻两根立柱安装标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5mm,相邻两根立柱的距离偏差不应大于2mm。石材幕墙横梁安装应符合下列规定:应将横梁两端的连接件及垫片安装

34、在立柱的预定位置,并应安装牢固,其接缝应严密;相邻两根横梁的水平标高偏差不应大于1mm。同层标高偏差:当一幅幕墙宽度小于或等于35m时,不应大于5mm;当一幅幕墙宽度大于35m时,不应大于7mm。石板面板安装应符合下列规定:应对横竖连接件进行检查、测量、调整;石板安装时,左右、上下的偏差不应大于1.5mm;石板空缝安装时,必须有防水措施,并应有符合设计要求的排水出口;填充硅酮耐候密封胶时,金属板、石板缝的宽度、厚度应根据硅酮耐候密封胶的技术参数,经计算后确定。幕墙钢构件施焊后,其表面应采取有效的防腐措施。2.2.2 幕墙的竖向和横向板材的组装允许偏差应符合规定。幕墙竖向和横向板材的组装允许偏差

35、(mm)项目尺寸范围允许偏差检查方法相邻两竖向板材间距尺寸(固定端头)2.0钢卷尺两块相邻的石板、金属板1.5靠尺相邻两横向板材的间距尺寸间距小于或等于2000时间距大于2000时1.52.0钢卷尺分格对角线差对角线长小于或等于2000时对角线长大于2000时3.03.5钢卷尺或伸缩尺相邻两横向板材的水平标高差2钢板尺或水平仪横向板材水平度构件长小于或等于2000时2水平仪或水平尺构件长大于2000时3竖向板材直线度2.52.0m靠尺、钢板尺石板下连接托板水平夹角允许向上倾斜,不准向下倾斜+2.0度0塞规石板上连接托板水平夹角允许向下倾斜0-2.0度幕墙安装允许偏差应符合规定。幕墙安装允许偏差

36、项目允许偏差(mm)检查方法竖缝及墙面垂直度幕墙高度(H)(m)10激光经纬仪或经纬仪H3060H301590H6020H9025幕墙平面度2.5竖缝直线度2.52m靠尺、钢板尺横缝直线度22m靠尺、钢板尺缝宽度(与设计值比较)2.52.5卡尺两相邻面板之间接缝高低差1.0深度尺幕墙安装过程中宜进行接缝部位的雨水渗漏检验。幕墙安装施工应对下列项目进行验收:主体结构与立柱、立柱与横梁连接节点安装及防腐处理;幕墙的防火、保温安装;幕墙的伸缩缝、沉降缝、防震缝及阴阳角的安装;幕墙的防雷节点的安装;幕墙的封口安装。2.3 施工安装前准备2.3.1 工程交底由项目经理、工程主管设计员根据施工组织设计、设

37、计图纸的内容和要求对安装队进行工程交底,明确工程的要求并按要求进行施工安装。熟悉本工程幕墙的技术结构特点,详细研究施工方案,熟悉质量标准,使工人掌握每个工序的技术要点。2.3.2 技术培训组织安装队有关人员进行安全、技术培训,熟悉图纸,掌握工程施工的工作内容,并与安装队签定安全等合同;做好安全、技术交底记录。项目经理组织现场人员学习板块的安装方案,着重学习掌握吊具的额定荷载,各种幕墙单体重量等重要参数。2.3.3 材料准备本工程主材:钢材、不锈钢挂件、石材、硅胶等按合同规定采购后均在公司生产中心进行生产加工或组装,板块成型后送往工地。配件、五金件、各类胶、保温棉、防火棉、填充料等材料均由定点厂

38、商送工地。2.3.4 运输材料运输车辆的进出场地,卸货地点,垂直运输及吊装设备等与甲方协商后确定。2.3.5 配套设施现场管理机构的办公室、施工人员的宿舍、用餐、用水、用电等配套设施与甲方协商后确定。2.3.6 材料仓库楼层内外材料、成品的临时堆放地点与甲方协商后确定。2.3.7 施工机具根据施工现场情况确定施工机械用具。根据本工程幕墙板块几何尺寸、重量设计合适的板块周转架。根据幕墙板块的尺寸、重量及吊装方法设计合适的吊具及选用合适电动葫芦,卷扬机等设备,所有机具设备的选用都应有一定的安全系数,重要部件应通过试验测试其可靠性。对施工中所需的工具、量检具进行全面系统检查,确保在施工过程中好用、好

39、使。2.3.8 施工设施搭设主体在不同时期需搭设板块运输平台,安装卷扬机、电动葫芦,搭设防护架、防护网、人行通道等。并搭设施工脚手架、防护架、防护网等。2.4 石材幕墙施工方法2.4.1 施工安装准备 工程交底:由项目经理、工程主管设计员根据施工组织设计、设计图纸的内容和要求对安装队进行工程交底,明确工程的要求并按要求进行施工安装。 技术培训: 组织安装队有关人员进行安全、技术培训,熟悉图纸,掌握工 程施工的工作内容,并与安装队签定安全等合同;做好安全、技术交底记录。 为了确保墙面施工质量,使其达到设计要求,体现整体工程庄重、美观的效果,从原材料采购、设计施工等,均要进行认真把关和实施: 板面

40、尺寸确定:根据石材强度、施工操作和搬运的要求,板材最大尺寸不宜过大,其它根据建筑尺寸等分定尺寸。绘制板材排列翻样图,由于外形尺寸变化多,板材所需规格多,为了便于加工,施工需要,所有要挂的板材均进行排板翻样图绘制,每块板材均编号,注明尺寸大小,绘制平面图,排列图及详图。2.4.2 干挂花岗岩安装流程为保证石材幕墙的装饰效果,我司将采取如下措施控制好质量:材料选择:须选用一个矿脉的石材,保证石材的物理性能无差异;石材外装饰面的色差控制:以甲方确定的石材样板为色差控制标准,从荒料开始就进行选择色泽一致的原料,才能做主石材板材基本上无色差现象。板块加工程序:首先对荒料进行编号,再根据编号顺序逐一进行石

41、纹规律调查,将石纹一致的加工锯成板胚,再将每块荒料的板胚进行编号,选定所需的表达面,而后把板胚粗磨打平,打平到符合设计要求;产品表面光泽度须达到85度以上,表面平整度误差不超过0.5MM,角度偏差不超过0.5MM,几何尺寸要达到(+0MM,-1MM)的要求,厚度偏差不超出(+1MM,-2MM)。产品表面色差尽量控制基本一致,但不允许有石胆、石蛇、射线、扫花及边角有损现象。板材切割完毕后须在石板外侧边缘磨出深为1MM的倒角。板材加工完后,须在石板背面涂刷两道防水涂料。绘制板材排列翻样图,由于外形尺寸变化多,板材所需规格多,为了便于加工,施工需要,所有要挂的石材石板均进行排板翻样图绘制,每块材均编

42、号,注明尺寸大小,绘制平面图,排列图及详图;2.4.3 石材施工工艺流程1、施工前准备,2、预埋铁件处理,3、测量,4、测量成果图绘制,5、连接件安装,6、竖梁定位放线,7、转接件安装,8、竖梁安装,9、竖梁校正与验收,10、加固及二次防腐,11、层高及横梁测量定位与放线索,12、横梁角码定位钻孔,13、横梁安装,14、三维调节系统安装,15、石材板块安装,16、注胶封胶,17、清洁收尾。2.4.4 放线定位2.4.4.1 说明:由于幕墙的高精级的特征,所有对土建的要求就相对提高,(土建施工的误关与建筑结构的难易,施工单位的水平等有着密切关系),这就造成了幕墙施工与土建误差的矛盾。而解决这一矛

43、盾的唯一途径就是幕墙施工单位对结构误差进行调整,这就需要我们对主体已完或局部完成的建筑物进行外轮廓测量,根据测量结果确定幕墙的调整处理方法,提供给设计室作出设计更改。2.4.4.2 工艺流程说明:熟悉了解建筑结构与幕墙设计图对整个工程进行分区、分面确定基准测量层确定基准测量轴线确定关键点放线测量记录原始数据晚换测量立面(或层次)重复上面程序整理数据分类处理或上报设计室。2.4.4.3 基本操作说明:熟悉图纸。对于本作业的操作,首先要对有关图纸有全面的了解,不仅是对幕墙施工图,对土建建筑,结构图也需要了解,主要了解立面弯化的位置、标高、变化的特点,对图纸全面掌握需对照实际施工进行。对整个工程进行分区、分面、编制测量计划,对于工作量较大的或是较复杂的工程,测量要分类有序的进行,在对建筑物轮廓测量前要编制测量计划,对所测量对象进行分区、分面、分部的计划测量,然后进行综合,测量区域的划分在一般情况下遵循以立面为基础,以立面变化为界限的原则,全方位进行测量。在对整个工程进行分区(可在图纸上完成,也可在现场完成)后。就对每个区进行测量。根据实际情况,可一区一区进行,也可以几个区同时进行,在测量时首先找到关键层,关键层必须具备以
