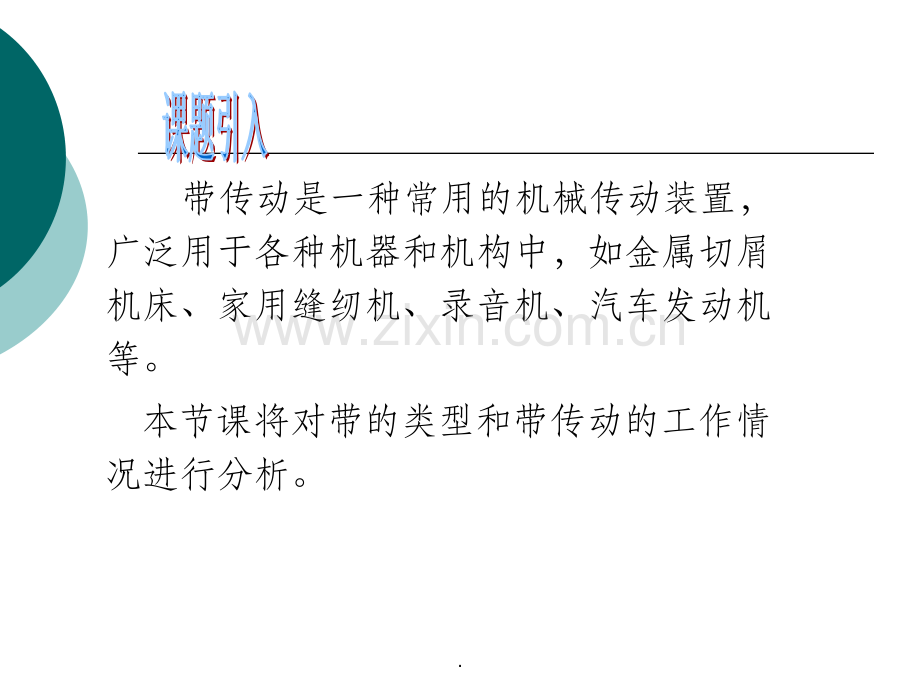

第4章 带传动.带传动是一种常用的机械传动装置，广泛用于各种机器和机构中，如金属切屑机床、家用缝纫机、录音机、汽车发动机等。本节课将对带的类型和带传动的工作情况进行分析。.4.1 4.1 概述概述传动带传动带从动轮从动轮主动轮主动轮.一、一、带传动分类带传动分类 摩擦传动摩擦传动：平带平带、V V带带、多楔带多楔带、圆带圆带啮合传动：啮合传动：同步带同步带按原理按原理摩擦传动特点.二、二、带传动的特点带传动的特点 优点：结构简单、制造成本低，安装和维护方便，且适用于两轴中心距较大的场合。带具有良好的弹性,能起吸振、缓冲，传动平稳，噪音小。过载时带与带轮会出现打滑、具有安全保护作用，防止损坏零件。缺点：不能保证准确的传动比，抗过载能力差。传动效率较低，使用寿命较短，易老化。轮廓尺寸较大，结构不够紧凑。不易用于高温场合。.三、三、V带和带轮带和带轮两侧面为工作面。无接头的环形带，截面形状为等腰梯形可分为可分为:普通普通V带、宽带、宽V带、窄带、窄V带、大楔角带、大楔角V带等带等(1)V带的结构及分类带的结构及分类.(2)V带的规格带的规格 1）普通V带:分为Y、Z、A、B、C、D、E七种型号。其中Y型截面积和传递功率最小，E型最大。2）窄V带：SPZ、SPA、SPB、SPC四种型号（公制）强力层用高强度强芯，承载能力强(2倍U左右)。.(3)普通V带中的几何参数V带节宽bp,楔角带轮基准直径dd,V带基准长度Ld带轮结构.(4)V(4)V带轮的结构带轮的结构 2 2、带轮的结构、带轮的结构 （1 1）实心带轮）实心带轮（2 2）腹板式带轮）腹板式带轮d dd d300mm300mm1 1、带轮材料、带轮材料灰铸铁应用最广：HT150、HT200等.（3 3）孔板式带轮）孔板式带轮（4 4）轮辐式带轮）轮辐式带轮d dd d400mm400mmd dd d400mm400mm.轮槽基准宽度bd、带轮基准直径dd轮槽基准宽度bd：V带的节面在轮槽内相应位置的宽度带轮基准直径dd：在轮槽基准宽度处的直径(5)带轮中的一些几何参数.1 1 小带轮包角小带轮包角 2 2 大带轮包角大带轮包角 带轮包角带轮包角 带与带轮接触弧长所对应的中心角 小带轮包角1和大带轮包角2 且始终有且始终有 1 2；带轮包角越大，摩擦力也越大，传动能力越强；包角与中心距及带轮基准直径间的关系：.思考为什么V带的楔角为40,而轮槽角却有32,34,36,38等四个值.在带传动中,是否大小带轮的轮槽角一定相等?.四、四、带传动的张紧与维护带传动的张紧与维护1 1、带传动的张紧带传动的张紧 定期张紧 自动张紧 调整中心距 使用张紧轮（1）调整中心距.调整中心距.调整中心距.（2）使用张紧轮V 带：张紧轮一般安装在内侧靠近大带轮张紧轮安装在松边.平带:张紧轮一般安装在外侧靠近小带轮.五、五、带传动的使用与维护带传动的使用与维护1、选用V带时，注意带的型号与带轮轮槽尺寸相符合2、新旧带不能混用。若一根V带损坏，应全组更换。.3 3、V V带的张紧程度要适当，不宜过松或过紧。带的张紧程度要适当，不宜过松或过紧。实践经验表明，在中等中心距情况下，V带安装后用大拇指能将带按下15mm左右时张紧程度合适 4 4、V V带传动必须装防护罩。带传动必须装防护罩。防止伤人事故和防止润滑油等杂物飞溅到V带上而影响传动；防止受烈日曝晒而过早老化变质。.小 结V带传动的特点带传动的特点V带与带轮的几何参数带与带轮的几何参数带轮的结构带轮的结构带轮包角的计算带轮包角的计算带传动的张紧与维护常识带传动的张紧与维护常识.讨论题1、带轮的槽角为什么比V带的楔角小2、对于平带和V带，为什么张紧轮的放置不一样？3、传动带打滑一定有害吗？.作业P101：4-1、4-2、4-3、4-4、4-54-6、4-10、4-17、4-18.
