中法综合楼施工组织设计.pdf

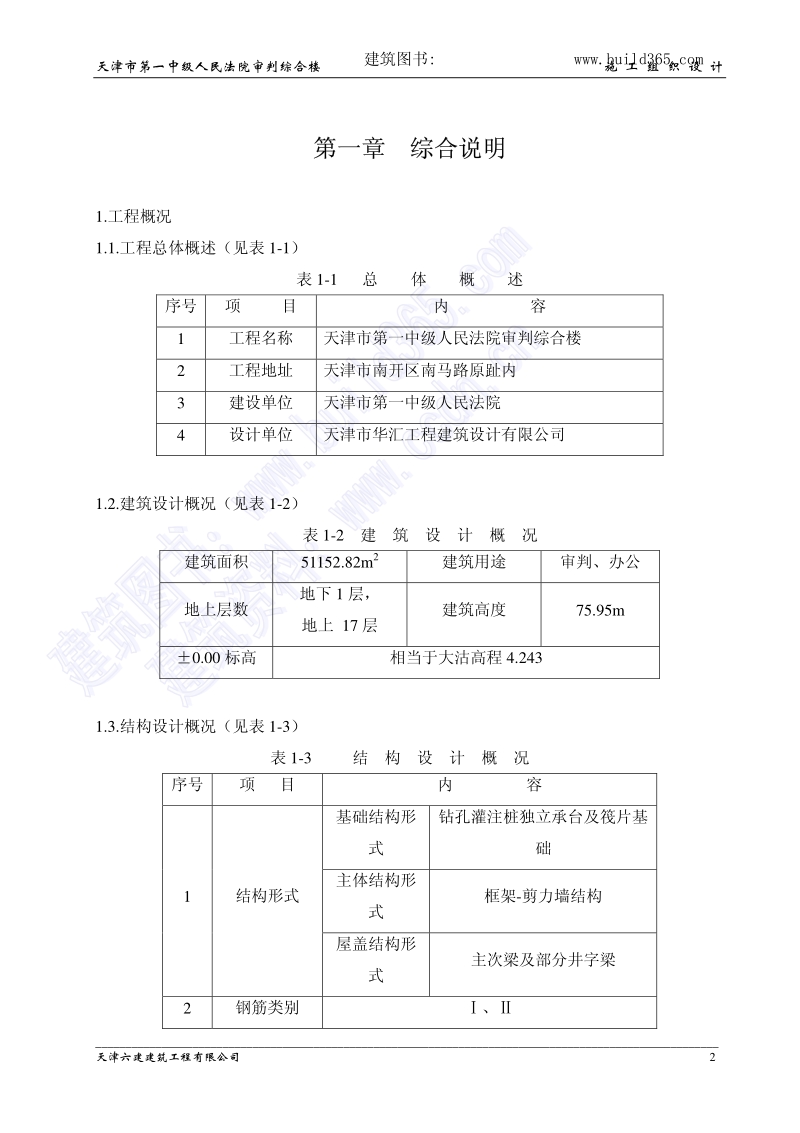

天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 1 施工组织设计施工组织设计 （中法院综合楼）（中法院综合楼） 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 2 第一章第一章 综合说明综合说明 1.工程概况 1.1.工程总体概述（见表 1-1） 表 1-1 总 体 概 述 序号 项 目 内 容 1 工程名称 天津市第一中级人民法院审判综合楼 2 工程地址 天津市南开区南马路原趾内 3 建设单位 天津市第一中级人民法院 4 设计单位 天津市华汇工程建筑设计有限公司 1.2.建筑设计概况（见表 1-2） 表 1-2 建 筑 设 计 概 况 建筑面积 51152.82m2 建筑用途 审判、办公 地上层数 地下 1 层， 地上 17 层 建筑高度 75.95m 0.00 标高 相当于大沽高程 4.243 1.3.结构设计概况（见表 1-3） 表 1-3 结 构 设 计 概 况 序号 项 目 内 容 基础结构形 式 钻孔灌注桩独立承台及筏片基 础 主体结构形 式 框架-剪力墙结构 1 结构形式 屋盖结构形 式 主次梁及部分井字梁 2 钢筋类别 、 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 3 2.工程特点 （1）本工程结构复杂，智能化程度高，涉及新技术范围广、数量大； （2）施工场地狭小，故物料的存放，临建的搭设，大型机械设备的安置有很大困难 且北侧原有办公楼需正常使用，特别是在基础施工阶段，能直接用于现场施工的场地很有 限； （3）工程座落在繁华地区，人流量大，并且高层施工安全保障及运输调度难度大， 外檐脚手架整体刚度安全防护设计要求高； （4） 主楼南立面是圆弧形，梁为曲线状，采用折角处理，常规放线不能同视定位， 并且外檐干挂石材对施工测量放线的精度要求高； （5）高层建筑施工的垂直度控制、标高等测量精度要求高，且高度上的退台多达 14 处，增加了垂直度控制难度； （6） 主楼高度为 75.95m，弧形的外檐混凝土柱、梁对模板设计的精度、整体刚度及 外檐干挂石材埋件的位置准确度的要求高； （7）该工程工期紧迫，各工序穿插繁杂，施工组织要求高。 3.工程标准 质量目标：确保工程创“鲁班奖鲁班奖” 。 工期目标：按工程合同工期如期完工按工程合同工期如期完工。 安全生产目标：杜绝重大事故，一般事故频率小于一般事故频率小于 1.5。 文明施工和环保目标：创建天津市“市级文明工地市级文明工地” 。 服务目标：建用户满意工程建用户满意工程。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 4 第二章第二章 施工现场平面布置施工现场平面布置 1.现场情况说明 现场周围道路畅通，场内地上没有障碍物，施工现场较小。 2.施工现场平面布置原则及依据 2.1.布置原则 为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：. 合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。.布置符合现场 卫生、安全防火和环境保护等方面的要求。 2.2.布置依据 （1）建设单位的有关要求。 （2）现场红线、临界线、水源、电源位置，以及现场勘察成果。 （3）总平面图、建筑平面、立面图。 （4）总进度计划及资源需用量计划。 （5）总体部署和主要施工方案。 （6）安全文明施工和环境保护要求。 3.施工现场平面布置 3.1.施工临时用电 施工用电，由建设单位提供的变压器处引线，干线以地下埋设为主，线路按三相五线 制设置。干线截面匹配为 95mm275mm250mm235 mm2绝缘铝线外套硬塑管。总闸箱 设置在变压器或电源下，线路中设分控箱，将电源按平面图所示引入栋号或设备旁。如该 地片有停电可能，将及时备置发电机，来保证正常施工。 3.2.施工临时用水 施工用水由建设单位给定水源位置接管，干管选用镀锌管由503825 入地 埋设，分别接至施工栋号附近、办公区及生活区，并在栋号外围安装19 的立节，每立节 安装两个冷水截门。在墙体砌筑及装修阶段用水量增大时， （如果当地水压不足）在栋号 附近增设蓄水池，内设高扬泵，给每层提供混凝土养护和砌抹工程施工用水。 3.3.现场排水设施 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 5 为了保证排入市政管线的污水符合要求，现场沿 施工道路两侧设宽 300mm 深 500mm 的排水沟，以使 场内雨水自然向两边经排水沟排入场区的市政排水管 网内，现场设 4000mm2500mm3000mm 的沉淀池 一座，施工用水经沉淀池沉淀后，一部分可进行现场 道路的洒水降尘使用，其余排入市政排水管网内，保 证排入市政管线的水不带泥砂。 3.4.现场临时设施、堆场的设置 施工现场各种临时设施分别布置在施工现场内， 现场主要设置办公区； 大型工具堆放 区；钢材、钢筋堆放、加工区；材料堆放区；搅拌站以及水泥库等设施。 （1）办公区 所有办公用房将选用保温彩板活动房，地面铺贴 地面砖。办公区设置项目经理办公室、内业和施工员 办公室、会议室、微机室，以及提供建设单位驻现场 代表和监理单位办公室。 办公室及会议室安装空调，统一配备桌椅，微机 室配备电脑、传真机等必备的办公器材。 会议室配备拼装式长型会议桌，办公区门前进行 绿化。 （2）钢筋加工区 钢筋加工场地分为钢筋堆放、钢筋加工棚、钢筋 调直场地和钢筋半成品及成品堆场。 钢筋加工棚采用钢管扣件搭设，四周和顶 部围挡采用镀锌瓦楞板，内设加工操作平台， 钢筋切断机、 钢筋弯曲机和钢筋对焊机等设备。 （3）模板加工及钢管等大型工具堆放区 竹胶模板加工现场设置木工棚，采用钢管扣件搭设，围挡采用镀锌瓦楞板围护。加工 棚内设平刨机、压刨机和圆盘锯。 钢管和大型工具堆放区，设置在尽可能靠近槽边，但不能紧贴槽边，要与槽边有 1 2m 的距离，防止边坡坍塌。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 6 （4）搅拌站 本工程混凝土将全部采用商品混凝土， 墙体砌筑和抹灰所用砂浆采用现场搅拌， 现场 砂浆搅拌区分三部分：搅拌棚、砂堆场、水泥库和标养室。搅拌棚内设 3 台 JS-350 型搅拌 机，以满足墙体砌筑和内外檐抹灰砂浆需用量，搅拌棚后台设计量器具，满足计量要求。 水泥库设在搅拌棚旁。 3.5.现场大门的布置 现场主入口大门设置要方便车辆进出， 大门口处设 置门卫室。 3.6.现场施工道路 场内沿栋号四周设环形施工道路，路宽 4m。根据现 场土质情况，路基拟垫 200300mm 厚炉渣，现场大门入口处全部为混凝土硬地面，以便 于施工及车辆行驶。 3.7.生活居住区 本工程为了便于现场管理，生活居住区不设在施工现场，将外租场地搭建生活区。 施工人员住房采用活动板房搭设，生活区设食堂， 内配冰柜、蒸箱、炉灶等设施。炉灶采用燃气炉灶，满 足施工人员用餐。 宿舍每间 20 人， 分上下铺， 床架统一， 实行公寓式管理。 生活区内设侧所一座，浴室一座。整个生活区，每 天设专人定时进行卫生打扫，做到干净、整洁、无异味、 排水畅通，道路整洁。生活区进行适当绿化、美化，以营造一个整洁、卫生的环境，展现 企业形象。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 7 第三章第三章 项目管理班子主要管理人员项目管理班子主要管理人员 1.项目组织管理机构设置 该工程质量标准为市优质工程，我方亦将此工程定为创优质精品工程，为此我们将组 建管理公司，具有相对独立的管理和财政职能，对该工程进行重点管理，服从设计、尊重 监理、服务建设单位，选择较强的施工管理人员组成项目班子，负责施工管理。 本工程实行项目法施工， 根据本工程的需要和我公司具备人员的素质， 选择政治素质、 领导素质、知识素质、实践经验、身体素质符合本工程项目需要，具有本专业技术知识， 有工作干劲，主动承担责任，能吃苦耐劳，能随时都保持高度竞技状态的人作为本工程的 项目经理。 项目组织机构图见图 3-1。 图 3-1 项目组织机构图 2.项目经理部主要成员及主要职责 技 术 组 质 量 组 安 全 组 物 资 组 经 营 组 第 一 施 工 队 第 二 施 工 队 第 三 施 工 队 机 械 施 工 队 安 装 施 工 队 综 合 施 工 队 总 公 司 项目经理部 公司总工 项目经理 项目副经理 项目工程师 公司科技部 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 8 2.1.项目人员组成 以总公司及相关部室为指导，组建项目经理部，选择能力较强的施工管理人员组成项 目管理班子，进行施工管理。 项目经理部本着以“年富力强，精力充沛，工作扎实，业务精通，有较多技术和项目 管理经验”为配备原则，主要配备：项目经理部领导层由项目经理、项目副经理、项目总 工程师组成；管理层为技术组、质量组、安全组、物资组、经营组组成；负责从施工准备、 工程施工、质量安全检查、工程预结算，至工程回访回修等工作，对建设单位实行全过程 的负责。 项目主要管理人员情况见表 3-1。 表 3-1 主 要 管 理 人 员 一 览 表 名称 姓 名 职 务 职 称主要资历、经验及承担过的项目 一、总部 1.项目主管 2.其他人员 二、现场 1.项目经理 2.项目副经理 3.项目工程师 4.质量管理 5.材料管理 6.计划管理 7.安全管理 8.施工管理 9.资料管理 10.预算管理 2.2.项目主要人员管理职责 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 9 （1）项目经理管理职责： 1）执行 ISO9001 质量计划程序，负责项目开工前的施工准备。 2）负责组织项目工程总体施工管理、控制项目成本、实施计划、检查部位、控制质 量、变更签证、负责组织编制质量计划。 3）组织项目器材人员严格执行进货检验和试验程序，负责组织竣工自检。确保进场 材料合格并进行标识。 4）按照施工(生产)中不合格品控制程序严把质量关。 5）负责 7.5.1 条款的实施，组织做好回访回修工作。 6）负责组织工程结算及工程款的及时回收工作。 7）负责组织编制施工组织设计(施工方案)。 8）负责组织竣工自检。 9）负责文明施工管理。 10）负责工程结算及工程款的及时回收。 （2）施工员管理职责： 1）负责实现所属栋号各分部、分项工程的质量达到预定的质量目标。 2）负责实现所管栋号的施工生产的组织及过程控制。 3）负责本栋号施工的人员在施工时的安全负责。 4）对直接从事本栋号施工的人员在施工时的安全负责。 5）保证所管栋号的文明施工。 6）负责所属工程施工技术和施工管理工作。 7）及时填写各种质量记录。 8）施工员有对工程的绝对指挥权及对施工人员的处罚权(包括停工、罚款、驱逐施工 队或个人等)以及奖励权。 9）及时进行签证依据表的签证工作。 10）详细了解所属栋号的施工组织设计并按照施工组织设计要求组织施工。 11）要对新技术、新工艺有一定的了解，逐步应用到施工过程中。 12）及时总结施工过程中的得失，发表各种成果。 13）对施工人员进行技术、安全交底。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 10 （3）器材员管理职责： 1）负责项目使用材料的数量和质量的验收工作。 2）数量验收：对所有进场材料都必须进行数量验收，并对验收数量的多少及 7.5.3 条 款负责。 3）质量验收：以材料验收规范为依据，配合质量员对进场的个别材料进行质量验收 包括外观尺寸、送验及检查各种检验报告。 4）负责大型工具的租赁工作。以各栋号施工员提供的数量、规格为依据，按施工计 划准时进场，并按规范检查其质量是否符合要求。 5）负责栋号范围以外的施工现场的文明施工。 6）负责钢筋小样的收发管理工作，负责本项目工程在加工厂钢筋制作工作间的对筋 工作，负责签发进场验收及协调施工队伍合理使用工作。 7）负责提供料具需用计划。 8）负责监督项目对废弃、闭管的大型工具及时退场，降低工程成本。 9）保证用在各道工序上的材料及工具都符合要求。 10）项目使用的材料、大型工具、成品及半成品、构件均由器材负责统一验收、统一 保管、统一按计划发放给施工队。 11）及时填写库房现有极具明细及大型工具报表并报项目经理。 12）健全各类统计记录，累计各类统计数据，填报各类统计报表。 13）按顺序、月份、将各种单据装订成册，妥为保管。 14）保持库存材料帐、卡、物相符，并按时上报余额表。 （4）加工订货员管理职责： 1）负责工程项目加工订货、钢筋翻样，对项目施工人员进行业务指导。 2）负责工程项目钢筋、铁件的汇总表，参与工程投招标的测算工作。 3）负责分发、保送定货单，做好台帐登记工作。 4）负责工程结算时配合预算科进行核对工程量。 （5）计划统计员管理职责： 1）计算工程量(根据图样)以书面形式为用户提供数据。 2）提供各栋号之分部、分项工程的工程量、材料用量及其他有关的数据。 3）核对预算工程量的大小及是否丢项。 4）协助项目经理运用网络图或横道图技术制定制定施工计划。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 11 5）给建设单位提供对外施工计划。 6）按月统计本月已完成的工作量，并上报项目经理和分公司。 7）负责组织项目的签证工作，并将签证转交给分公司有关部门。督促工长提供对预 算件活口部分进行签证(签证依据表)。以工长提供的签证依据表的内容及有关基础数据为 依据，完善签证内容，经项目经理同意后再进行签证，且对签证的数量、大小及金额多少 负责。 8）负责全项目的图样、标准图、变更图的管理工作。 9）协助成本员做好月结成本工作。 （6）资料员管理职责： 1）负责全项目各栋号的有关资料的收集编制存档工作，督促工长及时填写有关的技 术资料，及收集有关的材质资料。 2）负责各种生产、质量、安全方面的会议记录工作。 3）负责全项目的各种质量记录收集、 整理、归档工作。 （7）定额员管理职责： 1）负责控制整个项目经理部的人工费的支出。 2）根据计划统计员提供的工程量，计算各分部、分项工程的所需工日数，及时将数 据提供计划统计员，并在工序开始之前将任务单交于施工队负责。 3）负责各施工队的人工费结算工作，并组织协调各种扣款。 4）负责民工队进场教育工作，并签订人工费结算方面的协议书。 5）检查各分项工程在 1/3、2/3 工作量时已消耗的工日数与计划工日数之间的平衡关 系，并推测出人工费的亏嬴量，及时向项目经理汇报，做到人工费的动态控制并通知成本 员。 6）及时填写人工费情况表并交给项目经理(以人工费情况表的形式)。 7）协助成本员做好月结成本工作。 8）负责检查各施工队的有效劳动力的数量。 9）负责民工住宅区及办公区的管理工作。 10）协助安全员对所有施工队的安全教育工作及有关安全协议的签署工作。 （8）成本员管理职责： 1）对项目成本进行监控，成本的动态监控。 2）预控 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 12 材料的预控，检查并统计各分项工作在 1/3、2/3 施工部的材料耗用情况，且与计划用 量比较，并推测出该分项完成后材料的亏嬴数量，且向项目经理及时汇报并提醒工长。 机械费的预控，统计全项目机械设备及大型工具，在本月内的使用效率-利润率。 人工费的预控：检查统计劳动力的耗用量与完成部位的计划工日数之间的关系，预测 出人工费亏赢数量，且及时汇报给项目经理，并提醒工长。 3）财务统计 收集、整理、核对、把关项目各种费用，并将收集的数据分类、记录、等帐，并将有 关报表及时交于分公司有关部门。 做好二包汇款的台帐记录。 负责项目月结成本，协调器材、定额及统计的步骤，使月结成本真实。 成本分析：根据工、料、机的计划用量，预算用量及实际使用量，对各个栋号的分部、 分项工程的成本进行分析，并找出各种原因，且于每月 20 日交于项目长(以报表和成本分 析表的形式)，月成本报表于每月 10 日前交于项目经理。 （9）安全员管理职责： 1）负责对工地安全随时进行检查，及时对高空作业存在安全隐患提出整改措施，督 促整改。 2）工地安全用电执行标准化措施，随时进行检查，对存在问题提出整改措施，督促 整改。 3）对工地中小型机械和电动工具的安全防护设施随时进行检查，对隐患及时提出并 督促整改。 4）填写安全记录，指导工地分包队伍安全员工作。 5）制止违章指挥、违章作业，遇有险情有权暂停生产，并及时报告工地项目经理部 和领导。 6）负责对所有施工人员的安全教育工作及有关安全协议的签署。 7）协助工长对施工人员进行安全交底。 （10）机管员管理职责 1）掌握机械设备动态，组织机械设备的平衡调度， 做到合理使用，充分发挥机械效率。 2）完善施工现场机械设备的交接制度和务种岗位责任制，落实保养规程及“十字作 业”方针。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 13 3）参加各级组织的机械检查和各项竞赛活动。 4）负责施工机械安全技术操作规程的落实工作。 5）负责各项目工地机械设备的租赁、核算工作。 6）负责每年价格指导数测算和竣工结算后全部工程的经济技术指标测算。 7）做好合同履约记录的填写工作。 （11）预算员管理职责： 1）认真学习深刻领会天津市建筑工程综合预算定额套用定额及有关规定要准确。 2）能够运用定额编制原理，编制各项定额。 3）掌握最新材料调价、费用调整和市场价格变化信息。 4）认真审图、准确计算，熟悉施工组织设计内容，从中找出有关经济的章节段 落、编制完整的施工图预算。 5）搞好预结算工作的动态管理，预算员对分管的项目经常深入工地，做好变更、签 证收集工作，使竣工结算不丢不漏。 6）学习理解天津市工程建设施工招标投标管理办法 ，掌握投标工作要点，依据建 设单位招标文件要求，编制完整标价。搞好投标资料的汇集，为领导决策提供依据，减少 废标。 2.3.公司与项目经理部的关系 公司与现场经理部的关系是“公司监督、部门科室协助、授权管理、全面负责” 。 “公司监督” 是指公司按合同要求和承诺， 对项目经理部的实施情况进行全过程监督， 必要时调动全局的人力、物力，确保合同要求和承诺全面兑现。 “部门科室协助”是指总部的工程、技术质量、安全、生产、联营、财务、预算等各 业务部门科室对项目提供人、财、物的全方位支持，各部门对项目的管理以服务为主，监 督为辅。 “授权管理”是指公司授权范围为本工程及本工程项目有关的施工管理活动所需权 限，包括对人、财、物的一定支配权。 “全面负责”是指项目经理部全面履行合同要求和承诺，对本工程一切施工活动包括 工期、质量、安全、成本、文明施工等全面负责并组织落实。 总之，在项目管理活动中，公司是依托，项目是主体，部门是保证，达标是目的。 3.项目经理部工程管理组织协调 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 14 项目经理部由公司授权管理，按照 GB/T9002-ISO9002 标准模式建立的质量管理体系 运作，形成以全面质量管理为中心，以专业管理和计算机管理相结合的科学化管理体制。 项目经理部工程管理按照公司颁布的程序文件 、 质量手册和岗位管理职责 执行。 根据管理体系及职能分配图， 项目经理部在项目开工之初制定项目质量岗位责任制， 明确领导班子成员的责任，确定每个部门的职责，落实到每个管理人员，并签订相应的质 量岗位责任状，形成由项目经理为主责任人，各职能部门执行监督、施工队伍严格实施的 网络化的项目组织管理体系，从上到下明确分工职责，落实施工责任，各岗位各尽其职。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 15 第四章第四章 劳动力计划劳动力计划 根据工程特点和拟采用的施工方法， 现场配备四支施工专业队伍和一支水电专业安装 队伍，其队伍素质为专建设单位体施工队伍，具有长期的主体施工经历和专业施工经验， 并且在近三年里所施工的项目均达到合格标准， 各队内配备施工员两名， 质量检验员两名， 安全员一名，施工管理规范化。 表 4-1 劳 动 力 配 备 表 按工程施工阶段投入劳动力情况（人） 工种、级 别 基础阶段 主体阶段装饰阶段水电配合水电安装 水电调试 钢筋工 70 100 木工 100 150 20 瓦工 15 120 10 灰土工 50 70 抹灰工 10 50 150 油工 200 架子工 15 50 30 电工 10 40 40 60 60 30 电焊工 15 24 4 机械工 3 3 6 水暖工 4 20 20 60 80 40 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 16 第五章第五章 施工进度计划施工进度计划 1.施工进度计划说明 我公司将本工程列为重点工程，在施工进度计划安排上，在突出保证工程质量、安 全文明生产施工的前提下，达到快速施工，以体现本工程的重要性。为保证工程按计划完 工，施工中对主要分部工程制定如下计划： 审判综合楼 主楼地下室： 2000 年 9 月 2 日 2000 年 11 月 20 日。 主楼主体： 2000 年 11 月 20 日2001 年 9 月 30 日。 主楼围护砌筑： 2001 年 9 月 30 日2001 年 12 月 25 日 。 主楼装修： 2002 年 3 月 1 日 2002 年 8 月 31 日。 综合服务楼 基础工程： 2002 年 3 月 1 日 2002 年 4 月 30 日。 主体工程： 2002 年 5 月 1 日 2002 年 6 月 30 日。 围护砌筑： 2002 年 7 月 1 日 2002 年 7 月 31 日。 装饰工程： 2002 年 8 月 1 日 2002 年 9 月 30 日。 2.施工进度计划 该工程招标文件要求开工日期为 2000 年 9 月 2 日，竣工日期为 2002 年 9 月 30 日， 总工期 749 日历天。我公司根据自身的技术力量和机械力量，积极组织、合理安排、按期 交工，即 2002 年 9 月 30 日竣工。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 17 第六章第六章 施工进度施工工期保证措施施工进度施工工期保证措施 1.施工组织保证措施 （1）建立保证施工进度例会制度，按周计划每周召开一次例会，确保施工进度按计 划完成。 （2）为了充分利用施工空间和时间，合理安排工序，在绝对保证施工安全和质量的 前提下，充分利用施工空间，科学组织结构，装修和设备安装等工程的立体交叉作业。 （3）严格工序施工质量，确保一次验收合格，杜绝返工，以一次成优的施工来获取 工期缩短的保证。 （4）为保证工期在结构工程施工阶段，要对装修做法进行认定，从材料的选定，样 板的确定等均要提前落实，为装修阶段施工的插入做好准备。 （5） 制定分级控制保证计划:根据总控计划编制季控计划， 根据季控计划编制月计划， 根据月计划编制周计划，实行周保月、月保季、季保总控计划的管理方式。 2.优选施工队伍，提高施工机械化水平 为保证工期按计划完成， 我们将优选高素质且具有一级施工资质和良好的合作基础的 施工队伍，以增强其进度的竞争性和可比性，互相激励促进。 为缩短工期，降低劳动强度，我们将最大限度地提高机械化施工水平，各施工队五配 备专用中小型施工机具，为按计划完成施工任务打下良好的基础。 3.采用先进施工技术 积极推广应用四新技术， 从科技含量上争取工期的缩短。 例如钢筋连接采用闪光对焊、 电渣压力焊、直螺纹连接等施工技术；主体结构采用竹胶模板减少抹灰量；混凝土一次泵 送浇筑，有效缩短技术间歇时间等。 4.外部环境因素保证措施 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 18 做好施工扰民问题的细致工作，积极热情地与当地居民联系沟通，取得周围单位和居 民的理解支持，做到必要时能全天候施工，保证施工进度要求。 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 19 第七章第七章 主要施工机械、设备主要施工机械、设备 根据工程施工需要现场垂直运输机械设置塔吊一台，外跨电梯两部、卷扬机二台，混 凝土输送泵二台，搅拌机 3 台，钢筋加工机械 2 套，钢筋切断机 2 台，其他机械若干详见 表 7-1 表 7-1 主 要 机 械 机 具 计 划 表 序 号 机械或设备名称 型号规格 数量 国别 产地 制造年 份 额定功 率 生产能 力 1 挖掘机 D40 2 日产1998 2 装载车 QD351-7T 10 国产1998 3 潜水泵 4DA-8 30 国产1997 2.8kW 34-28 4 混凝土输送泵 HB6-3 2 国产1999 32.2 5 钢筋剪断机 GJ5-40 4 国产1998 6 钢筋成型机 WJ40-1 4 国产1997 7 振捣棒 1.5kW 20 国产1998 1.1kW 8 电锯 2 国产1996 5.5kW 9 无齿锯 6 国产1996 2.2kW 10 电焊机 BS-300 8 国产1999 29.5kW 11 蛙夯 HW-201 12 国产1998 3 100m3/ min 12 塔吊 23F/B 1 国产1995 13 搅拌机 HJ-350 3 国产1998 7.5 200L 14 物料提升机 JST-220 2 国产1998 15 等离子切割 2 国产1999 16 自动套丝机 2”4” 各 3国产1999 17 试压泵 2 国产1998 18 外跨电梯 SCB200K 双笼2 国产1998 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 20 第八章第八章 基础施工方案或方法基础施工方案或方法 一、钻孔灌注桩施工方案一、钻孔灌注桩施工方案 1 . 基础结构主要施工方案基础结构主要施工方案 1.1 钻孔灌注桩施工方案 该工程采用钻孔灌注桩基础，桩径 600mm，其中主楼共设桩：281 根，桩长：25m； 配楼设桩：71 根，桩长：21m。桩身混凝土等级 C20。 1.2 钻孔灌桩施工工艺流程（见图 8-1） 建筑图书: 天津市第一中级人民法院审判综合楼 施 工 组 织 设 计 _ 天津六建建筑工程有限公司 21 图 8-1 钻孔灌桩施工工艺流程图 2.施工准备施工准备 2.1 施工前应探明地下障碍物埋深和位置，挖出探坑作好明确标记。地上位于施工范围内 民用电、电信线等要采取相应的保护措施，并应该办理必要的书面手续。 2.2 场
