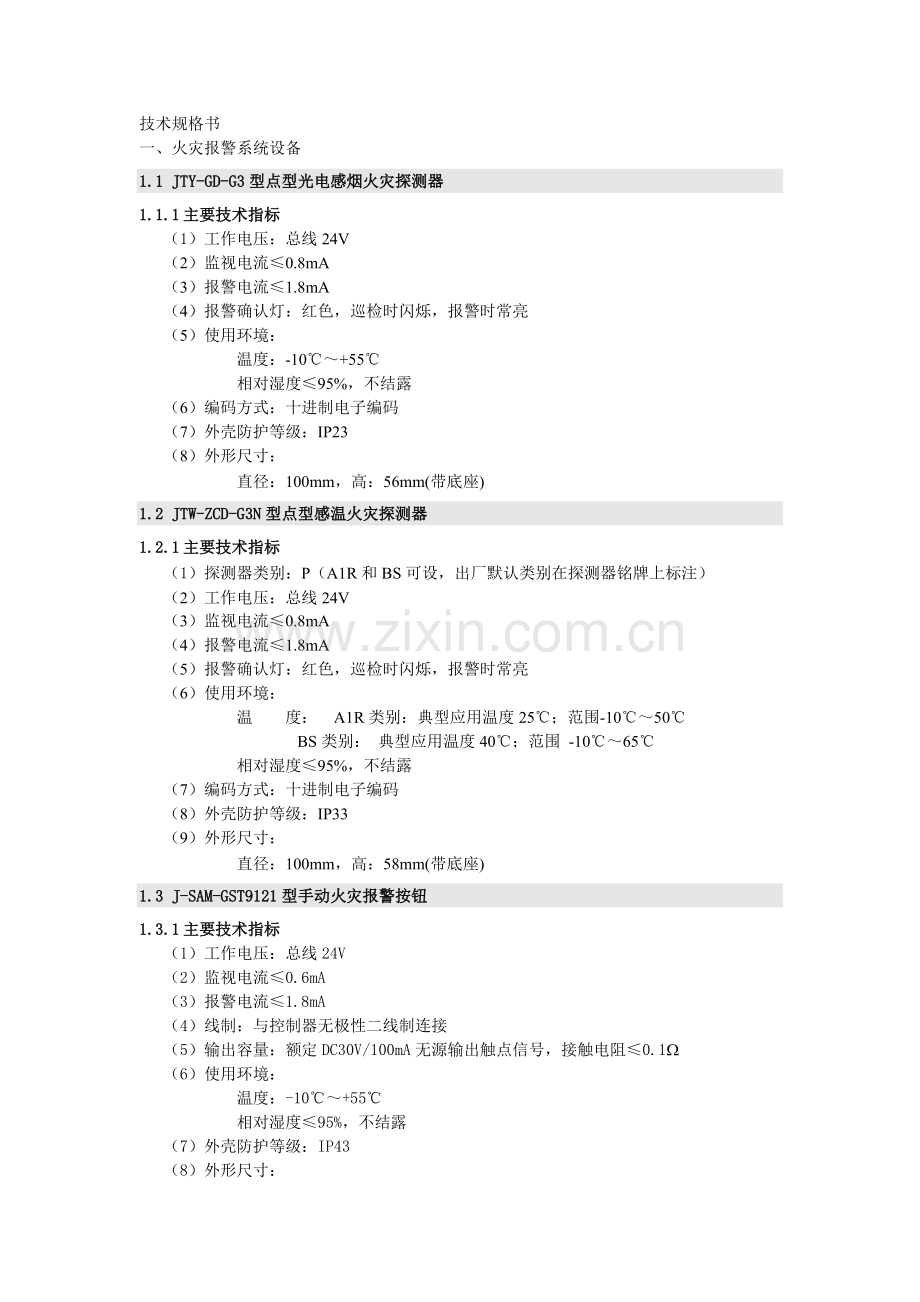

技术规格书一、火灾报警系统设备1.11.1 JTY-GD-G3JTY-GD-G3 型点型光电感烟火灾探测器型点型光电感烟火灾探测器1.1.11.1.1主要技术指标主要技术指标 （1）工作电压：总线 24V （2）监视电流0.8mA （3）报警电流1.8mA （4）报警确认灯：红色，巡检时闪烁，报警时常亮 （5）使用环境：温度：-10+55 相对湿度95%，不结露 （6）编码方式：十进制电子编码 （7）外壳防护等级：IP23 （8）外形尺寸：直径：100mm，高：56mm(带底座)1.21.2 JTW-ZCD-G3NJTW-ZCD-G3N 型点型感温火灾探测器型点型感温火灾探测器 1.2.11.2.1主要技术指标主要技术指标 （1）探测器类别：P（A1R 和 BS 可设，出厂默认类别在探测器铭牌上标注）（2）工作电压：总线 24V （3）监视电流0.8mA （4）报警电流1.8mA （5）报警确认灯：红色，巡检时闪烁，报警时常亮 （6）使用环境：温 度：A1R 类别：典型应用温度 25；范围-1050 BS 类别：典型应用温度 40；范围-1065 相对湿度95%，不结露 （7）编码方式：十进制电子编码 （8）外壳防护等级：IP33 （9）外形尺寸：直径：100mm，高：58mm(带底座)1.31.3 J-SAM-GST9121J-SAM-GST9121 型手动火灾报警按钮型手动火灾报警按钮1.3.11.3.1主要技术指标主要技术指标（1）工作电压：总线 24V （2）监视电流0.6mA（3）报警电流1.8mA （4）线制：与控制器无极性二线制连接 （5）输出容量：额定 DC30V/100mA 无源输出触点信号，接触电阻0.1 （6）使用环境：温度：-10+55 相对湿度95%，不结露 （7）外壳防护等级：IP43 （8）外形尺寸：95.4mm98.4mm45.5mm(带底壳)1.41.4 J-SAM-GST9123J-SAM-GST9123 型消火栓按钮型消火栓按钮1.4.11.4.1主要技术指标主要技术指标 （1）工作电压：总线 24V（2）监视电流0.8mA（3）报警电流2mA （4）线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制，需将消火栓按钮与泵控制箱采用二线连接 （5）指示灯 启动：红色，巡检时闪亮，消火栓按钮按下时此灯点亮 回答：绿色，消防水泵运行时此灯点亮 （6）无源输出触点容量：DC30V/100mA （7）使用环境：温度：-10+55 相对湿度95%，不结露 （8）外壳防护等级：IP65 （9）外形尺寸：95.4mm98.4mm52.5mm(带底壳)1.51.5 HX-100BHX-100B、HX-100B/THX-100B/T 型火灾声光警报器型火灾声光警报器1.5.11.5.1主要技术指标主要技术指标 （1）工作电压：信号总线电压：24V 允许范围：16V28V电源总线电压：DC24V 允许范围：DC20VDC28V （2）工作电流：总线监视电流0.8mA 总线启动电流6.0mA电源监视电流10mA 电源动作电流90mA （3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接 （4）声压级：80dB115dB（前方 3m 水平处（A 计权）（5）闪光频率：1.0Hz1.4Hz（6）变调周期：4s（120）（7）声调：火警声 （8）使用环境：温度：-10+50 相对湿度95%，不结露 （9）外壳防护等级：IP43 （10）执行标准：GB 26851-2011 （11）外形尺寸：90mm144mm60.5mm（带底壳）1.61.6 GST-LD-8300GST-LD-8300 型输入模块型输入模块1.6.11.6.1主要技术指标主要技术指标 （1）工作电压：总线 24V （2）工作电流1mA （3）线制：与控制器的信号二总线连接 （4）出厂设置：常开检线方式 （5）使用环境：温度：-10+55 相对湿度95%，不结露 （6）外壳防护等级：IP30 （7）外形尺寸：86mm86mm43mm（带底壳）1.71.7 GST-LD-8301GST-LD-8301 型输入型输入/输出模块输出模块1.7.11.7.1主要技术指标主要技术指标 （1）工作电压：总线电压：总线24V电源电压：DC24V （2）监视电流：总线电流1mA电源电流5mA（3）动作电流：总线电流3mA电源电流20mA （4）线制：与控制器采用无极性信号二总线连接，与 DC24V 电源采用无极性电源二总线连接 （5）无源输出触点容量：DC24V/2A，正常时触点阻值为 100k，启动时闭合，适用于 12V48V 直流或交流 （6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为 10s）（7）出厂设置：常开检线输入、无源输出方式 （8）使用环境：温度：-10+55 相对湿度95%，不结露 （9）外壳防护等级：IP30 （10）外形尺寸：86mm86mm43mm（带底壳）1.81.8 GST-LD-8313GST-LD-8313 型隔离器型隔离器1.8.11.8.1主要技术指标主要技术指标 （1）工作电压：总线 24V （2）动作电流100mA （3）动作确认灯：黄色 （4）使用环境：温度：-10+50 相对湿度95%，不结露 （5）外壳防护等级：IP30 （6）外形尺寸：86mm86mm43mm（带底壳）1.91.9 ZF-500ZF-500 型火灾显示盘型火灾显示盘1.9.11.9.1主要技术指标主要技术指标（1）显示方式：可显示报警时间、设备号、设备类型、注释信息（2）显示容量：最多不超过 126 条汉字报警信息（3）线制：与火灾报警控制器间采用有极性二总线连接，另需两根 DC24V 电源供电线（不分极性）（4）使用环境：温度：040相对湿度95%，不结露（5）电源：采用 DC24V 电源集中供电（6）静态功耗2W，最大功耗5W（7）外形尺寸：206mm115mm44mm1.101.10JB-QB-GST500JB-QB-GST500 型火灾报警控制器（联动型）型火灾报警控制器（联动型）1.10.11.10.1主要技术指标主要技术指标（1）液晶屏规格：320240 图形点阵，可显示 12 行汉字信息（2）控制器容量：a.可带二个 242 地址编码点回路，最大容量为 484 个地址编码点b.可外接 64 台火灾显示盘；联网时最多可接 32 台其它类型控制器c.64 个直接手动操作总线制控制点d.最大可配置 10 路直接控制点（3）线制：a.控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根 DC24V 电源总线b.与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根 DC24V 电源供电总线c.与彩色 CRT 系统采用四芯扁平电话线，通过 RS-232 标准接口连接，最大连接线长度不宜超过 15md.直接控制点与现场设备采用三线连接（4）使用环境：温度：040相对湿度95，不结露（5）电源：主电为交流 220V，内装 DC24V 14Ah 密封铅电池作备电+10%-15%（6）监控状态功耗55W，火警状态最大功耗70W（7）最大接线长度1000mi.i.GST-LD-D02GST-LD-D02 型智能电源盘型智能电源盘1.1.主要技术指标主要技术指标（1）额定输出容量：DC24V、6A（2）使用环境：温度：0+40相对湿度95，不结露（3）电源：主电为交流 220V，DC24V 24Ah 密封铅电池作备电+10%-15%（4）外形尺寸：484mm89mm325mm2.2.GST-QKP01GST-QKP01 型气体灭火控制器型气体灭火控制器/火灾报警控制器火灾报警控制器2.12.1 主要技术指标主要技术指标1)工作电压：交流 AC220V 50/60Hz，允许电压变化范围 AC176VAC264V；2)功耗：监视状态功耗20W；最大功耗150W；3)备用电源：2 个 DC12V/7Ah 密封铅电池；4)气体喷洒输出：DC24V/3A，脉冲方式/持续方式，可调；5)辅助 24V 电源输出：最大 0.6A；6)电池充电电流：0.6A0.8A；7)液晶屏规格：12864 点，可同屏显示 32 个汉字信息；8)容量可带 1 个区的气体灭火设备，实现对 1 个防护区的保护。其中所带设备及数量如下：电磁阀：1 个，额定电压 DC24V,最大电流 3A；压力开关：1 个，常开触点，动作时闭合；区域讯响器：15 个，编码地址范围 190；气体释放警报器：15 个，编码地址范围 190；紧急启/停按钮和手自动转换开关：共 110 个，编码地址范围 190；输出模块：13 个，编码地址范围 190；点型感烟探测器：120 个，编码地址范围 190；其它探测器（如感温、火焰等）：120 个，编码地址范围 190；手动报警按钮：110 个，编码地址范围 190；声光警报器：12 个，非编码。（1）线制线制连接线距离负载或连接设备通信总线 24V 1.0 mm2双绞线0.5km总线设备电源线 DC24V1.02.0mm2RV 线0.5km小于 0.6ACAN 总线1.0mm2 双绞线或屏蔽线3.0km区域或集中控制器其它线1.02.0mm2RV 线0.5km（2）使用环境工作温度：-1050相对湿度95%，不凝露（3）外形尺寸：长 413mm宽 330mm厚 97mm。（4）壁挂安装于防护区门口，支持上进线方式。i.i.GST-LD-8317GST-LD-8317 型型气体气体释放警报器释放警报器2.22.2 主要技术指标主要技术指标（1）工作电压：信号总线电压：24V 允许范围：16V28V电源总线电压：DC24V 允许范围：DC20VDC28V（2）工作电流：信号总线监视电流1mA 电源总线监视电流2mA信号总线动作电流2mA 电源总线动作电流30mA（3）闪光频率：1.3Hz20%（4）编码方式：电子编码方式，编码范围可在 1120 之间任意设定（5）线制：与气体灭火控制器采用四线连接。其中两线接总线，无极性；另外两线接电源 DC24V，无极性（6）使用环境：温 度：-10+50相对湿度95%，不凝露（7）外形尺寸：348mm159mm25mm（带底壳）i.i.GST-LD-8318GST-LD-8318 型紧急启型紧急启/停按钮停按钮2.32.3 主要技术指标主要技术指标（1）工作电压：总线 24V，允许范围：16V28V（2）监视电流：0.8mA，报警电流10mA（3）编码方式：电子编码方式，编码范围可在 2130 之间任意设定（4）常开输出触点：额定值 DC60V、0.1A，接触电阻100m（5）启动方式：击碎玻璃罩后，按下“按下喷洒”按键（6）启动零件类型：重复使用型（7）“按下喷洒”按键复位方式：用专用钥匙复位（8）指示灯：“按下喷洒”按键：红色，按下时常亮 “停止”按键：绿色，按下时常亮（9）线 制：与气体灭火控制器采用无极性两线制连接（10）外壳防护等级：IP33（11）使用环境：温 度：-10+55相对湿度95%，不凝露（12）外形尺寸：112（长）mm133（高）mm65mm（厚）i.i.GST-TS-Z01A/GST-TS-Z01BGST-TS-Z01A/GST-TS-Z01B 型消防电话总机型消防电话总机1.1.主要技术指标主要技术指标 （1）工作电压：DC24V10%（2）工作电流0.5A（3）允许消防电话分机环路电阻：1000 欧姆（4）频率范围：3003400Hz（5）串音电平：-60dB（6）传输损耗：5dB （7）使用环境：温度：0+40 相对湿度95%，不结露 （8）外形尺寸：482.6mm88.1mm155.0mm(GST-TS-Z01A)482.6mm88.1mm100.0mm(GST-TS-Z01B)3.3.GST-TS-100A/100BGST-TS-100A/100B 型消防电话分机型消防电话分机3.13.1 主要技术指标主要技术指标 （1）工作电压：DC24V，允许范围：DC20VDC28V （2）工作电流：通话时电流约为 65mA （3）线制：无极性二总线制 （4）使用环境：温度：-10+50 相对湿度95%，不结露 （5）外壳防护等级：IP30 （6）外形尺寸：GST-TS-100A 为：206mm56mm51.5mm(含底座)GST-TS-100B 为：200mm50mm38.3mm二、空气采样设备及 ups四管数码显示型，单台保护面积为 2000。主要技术指标：主要技术指标：工作电压：DC20V-30V 正常工作电流600mA，启动最大电流900mA环境温度：-10+55 相对湿度：099%（无凝露）灵敏度范围：0.00420%obs/m 报警级别：4 级（警告、行动、火警 1、火警2）继电器输出：5 个（警告、行动、火警 1、火警 2、故障）触点容量：2A/DC24V，可编程为锁定或非锁定状态。编程设置：LCD 显示编程模块现场编程、PC 机离线编程。采样管尺寸：PVC25mm PU 毛细管 8mm采样管长度：单管长度100m 四管总长度200m通讯接口：RS-485、RS-232 重量：10kgUPS 设备额定输出容量3000VA/2400W额定频率50Hz输入电压范围（145300）VAC5输入频率范围（4070）Hz0.2Hz(电池模式下)旁路电压80VAC(15%)145VAC(15%)电池组电压72V 电池节数需外接电池后备时间(半/满)4.5MIN(标准型)开机输入最大冲击电流 额定电流的 150%电池输入电池充电时间10 小时充至 95%插座形式&数量国标插座 10A*3输出电压220 Vac3%（逆变输出）输出频率505Hz（交流输入正常时）50Hz1%（交流输入异常时）动态电压瞬变5%动态瞬变恢复时间 60ms波形正弦波 THD 3%（线性负载）正弦波 THD 8%（非线性负载）输出功率因数0.8过载能力105%-150%,47s-25s,150%-200%,25s_300ms,200%,以上 200ms，输出动因 0.8输出电流峰值系数3：1交流输出逆变转旁路转换m2550m 每批 750 根公称口径50mm 每批 500 根2、复验和判定镀锌钢管的复验和判定规则应符合 GB2102 的规定。五、包装、标注及质量证明书镀锌钢管的包装、标志及质量证明书应符合 GB2102 的规定。2、角钢：满足国家最新标准要求和图纸设计使用要求。
