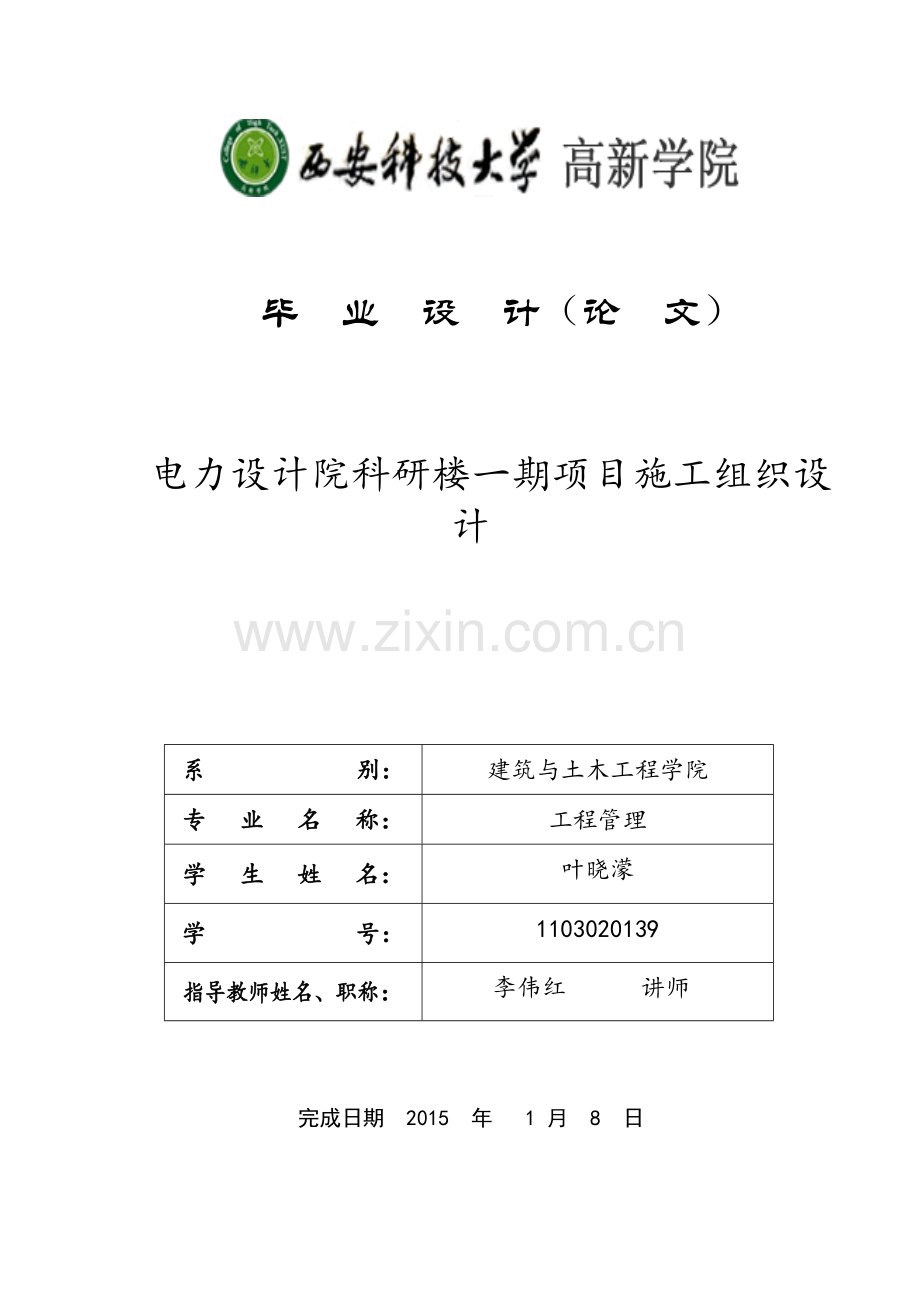

毕 业 设 计（论 文） 电力设计院科研楼一期项目施工组织设计系别：建筑与土木工程学院专业名称：工程管理学生姓名：叶晓濛学号：1103020139指导教师姓名、职称： 李伟红 讲师完成日期 2015 年 1 月 8 日电力设计院科研楼一期项目施工组织设计摘 要施工组织设计是指导整个工程实施的纲领性文件，是施工技术与施工项目管理的有机结合，是工程开工后施工活动能有效，科学合理的进行的保证。 本毕业设计课题为电力设计院科研楼一期项目施工组织设计编制。结合实际情况，对该项目的各分部分项工程施工方案进行详细设计。运用进度控制的基本理论，从项目管理者的角度出发，对项目从开工到竣工验收全过程进行了系统的组织和规划。此外，利用软件绘制了总平面布置图、施工进度计划横道图进行分析，并且根据实际情况提出了保证工程进度的计划措施。针对施工项目中可能存在的各种问题，进行了针对性的规划，建立相应的管理机构，以保证施工过程中的质量与安全。关键词：施工组织设计 施工规划 施工进度控制 Design of Electric power design institute of research activitiesbuilding phase district project construction organizationAbstract Construction organization design is the programmatic document guiding the whole project implementation, is the combination of construction technology and construction project management ,After the project starts construction activities can effectively, the scientific and reasonable.This graduation design topic for electric power design institute of research activities building phase ii project construction organization design.Combined with actual situation of each division subdivisional work in the project construction scheme for the detailed design.By using the basic theory of progress control, from the perspective of project managers, project whole process from start to completion inspection and acceptance for the organization and planning of the system.Using the software, in addition, the general layout, construction schedule crossing graph, network chart to analyze schedule, and according to the actual situation proposed the measures to ensure the progress of the plan.In view of the construction project of the various problems, has carried on the targeted planning, establish the corresponding management institutions, to ensure the quality and safety in the process of construction. Key words: Construction organization design Construction planning Construction progress control 目 录 前言11 编制说明21.1 编制依据21.2 编制原则22 工程概况32.1 工程简介32.2 建筑设计概况32.3 结构设计概况42.4 施工目标43 施工部署53.1 施工顺序及施工阶段63.2 工程项目划分63.3 工程的穿插与协调64 施工准备74.1主要材料准备74.2主要机械及仪器准备85 施工现场布置105.1 施工现场平面布置原则105.2 施工现场平面布置105.3 施工临时用水、用电布置115.4 临时排水及污水排放125.5 施工总平面图126 施工进度计划及工期保证措施136.1 施工进度里程碑计划136.2 施工控制进度计划136.3 总工期及阶段性工期保证措施137 主要分部分项工程施工方案及措施147.1 施工测量157.2 钢筋工程157.3 模板工程207.4 混凝土工程217.5 土方回填257.6 脚手架工程257.7 砌筑工程287.8 楼地面工程277.9 外装修工程287.10 内装修工程307.11 防水工程328 重点、特殊施工措施和方法358.1 工程测量358.2 钢筋工程358.3 模板工程358.4 混凝土工程368.5 防水工程379 季节性施工措施379.1 雨季技术准备389.2 主要项目雨季施工措施389.3 冬季技术准备399.4 主要项目冬季施工措施3910 施工组织管理4110.1 项目管理模式4210.2 管理机构职责划分4211 质量保证措施4811.1 质量目标4811.2 质量保证体系4811.3 组织保证措施4911.4 质量管理制度5012 安全生产保证措施5212.1 安全生产目标5212.2 安全生产保证体系5212.3 安全生产教育5312.4 安全技术措施和保证制度5312.5 工程安全措施5413 文明施工及环境保护措施5613.1 文明施工措施5613.2 环境保护措施56第14章 结论58附录A59附录B60主要参考文献61致 谢62V前 言 施工组织设计是工程项目管理中的重要技术经济文件。以整个建设项目为目标，根据初步设计或扩大设计图纸以及其他有关资料和现场施工条件编制，用以指导全工地各项施工准备和施工活动。在施工准备和施工过程中，施工组织设计起着全局性的指导作用。施工组织设计就是针对工程施工的复杂性，来研究工程建设统筹安排与系统管理的客观规律的一门学科，它研究如何组织计划一项拟建工程的施工，寻求合理的组织与方法。施工组织设计是用来指导整个工程实施全过程中各项活动的技术经济和组织的综合性文件。也是对工程实施全过程实行科学管理的重要手段，通过对施工组织的编制，可以全面考虑工程实施全过程的各种施工条件，扬长避短的拟定合理的施工方案。该施工组织设计为电力设计院科研楼二期项目工程编写，主要包括：工程施工组织设计书、施工平面布置图。编制时对项目管理机构设置、施工总体部署、施工准备、主要分部分工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等诸多因素尽可能充分考虑，突出科学性、适用性及针对性，是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。11 编制说明1.1编制依据 1）电力设计院科研楼一期工程项目工程招标要求。 2）电力设计院科研楼一期工程项目有关设计图纸及说明。 3）本工程的建设主管单位与西安市建筑设计院签订的建设工程设计合同。 4）现行国家和陕西省各种相关的施工操作规程、施工规范和施工质量验收标准：建筑施工组织计规范（GB/T50502-2009）等； 5）建设主管单位提供的地形图、红线图、设计任务书 6）建设单位对本工程提出的施工工期及质量要求；1.2编制原则 1）按照国家现行有关技术政策、技术标准、施工及验收规范、工程质量检验评定标准及操作规程，采用施工技术的先进性、针对性、适用性和经济合理性相结合，体现技术先进、组织严密、管理科学和经济合理，同时内容简要、层次分明、结构严谨、图文并茂和醒目易懂。 2）依据工程项目的内容和具体情况，从实际出发，因地制宜，合理安排，保证重点，使编制施工组织设计具有较强的合理性和可操作性。 3) 必须进行技术经济分析论证和多方案比较，选择最优方案，保证施工安全、加快施工进度、提高施工质量和经济效益。结合现场及项目部实际情况，开展方案对比，选择拟定合理的施工方案，确定施工顺序、施工流向、施工方法、劳动组织、技术组织措施等。 4) 统筹安排各项工程进度、保证施工生产的均衡性和连续性。 5) 充分利用现有资源，减少临时工程，合理安排雨季施工。 6) 严格遵守国家现行和合同规定的工程竣工及交会使用期限。 7) 尽量减少临时设施，采用动态管理等方法，合理储存物资，减少物资运输量，科学地布置施工平面图，减少施工用地，做到文明施工。 2 工程概况2.1 工程简介表2-1 工程简介序号项 目内 容1工程名称电力设计院科研楼一期2建设单位电建四公司3设计单位西北建筑设计院4总建筑面积11047.105工程地点西安市雁翔路99号6质量目标合格2.2 建筑设计概况表2-2 建筑设计概况序号项目内 容1功能多层公共建筑2建 筑规 模建筑面积11047.10建筑层数地上9027.60地下2019.50建筑层高地下一层3.5m地上一层六层23.9m3建筑高度23.50m4建筑防水本工程一道钢筋混凝土自防水，抗渗等级P6。地下室侧墙地板及设备用房防水等级为级，设1.5厚自粘性改性沥青橡胶防水卷材两道，地下室顶板防水等级为级，设4厚改性沥青耐根穿刺防水卷材一道。5节能保温屋面保温层为50厚XPS板，屋面与外墙交界处采用宽度为500mm的岩棉板2.3 结构设计概况2-3结构设计概况持力层第二层黄土状粉质粘土地基承载力标值200Kpa地基类型复合基础（CFG桩）基础类型筏板基础地基基础等级丙级建筑安全等级二级结构类型框架结构剪力墙抗震等级三级设计使用年限50年结构安全等级二级结构环境类别地下室与土壤无直接接触的结构构件地下室与土壤直接接触的结构构件地面以上露天环境的结构构件混凝土强度等级基础混凝土垫层首层以下二层及二层以上梁板墙柱C15C30C25C25钢筋接头型 式当d22时，采用等强直螺纹机械连接，当16d22时，采用焊接连接（竖直钢筋电渣压力焊，水平钢筋闪光对焊），当d16时采用搭接连接钢筋类别级钢：6、8、10mm,级钢：12、14、16、18、20、22、25mm结构尺寸钢筋砼剪力墙200mm、250mm底板厚度100mm、120 mm、180 mm2.4 施工目标2.4.1 质量目标严格按照合同条款要求及现行行业规范标准组织施工，工程一次验收合格。2.4.2 安全目标 1）无因工死亡、重伤和重大机械设备事故 2）无火灾事故 3）无严重污染扰民 4）无重大交通行车事故 2.4.3工期目标： 424 天 2.4.4 现场管理 1) 管理目标：安全文明工地。3 施工部署3.1 施工顺序及施工阶段 1)本工程为多层建筑，必须坚持合理的施工顺序。先地上后地下，先主体内精装修，后外装修及室内精装修，安装工程先施工预留预埋、预制加工、后进行安装，先进行管道设备安装，后进行调试。实行主次分清，对各工种作业安排做到有计划有步骤，实行平面立体交叉，流水作业的施工方法，合理安排机械、材料、设备的进场，满足进度计划的需求。 2）施工工艺总流程：地下室结地下室外防水回填土地上部分主体结构墙体砌筑专业安屋面工程内外装修室外工程清理收尾竣工报验。 3）根据总施工进度的安排，基础结构及地下防水工程完毕后，及时进行回填土施工，以保证边坡的稳定；外立面错开冬期施工，以确保外装修的施工质量。为保证冬期施工室内的装修质量，在冬施之前完成外门窗的封闭和采取必要的供暖措施，以保证室内装饰施工所必须的温度。 4）全部工程按照基础主体装饰工程附属工程。设备安装工程服从于土建工程，土建施工要为设备安装创造有利条件。水电预埋管线及设备预留孔洞随结构施工同时进行。 3.2 工程项目划分本工程项目划分如下：表3-1工程项目概况及分项工程划分建设项目单项工程单位工程分部工程分项工程电力设计院科研楼一期建筑工程地基与基础土方回填，钢筋，模板，混凝土，防水混凝土，卷材防水层主体结构钢筋，模板，混凝土，混凝土小型空心砌块砌体楼地面整体楼地面，板块楼地面，门窗门制作与安装，金属窗安装，门窗玻璃安装建筑装饰装修屋面一般抹灰，明龙骨吊顶，饰面砖粘贴，水性涂料涂饰，窗帘盒，窗台板，石材幕墙、金属幕墙、护栏和扶手制作与安装找平层，卷材防水层，保温层，细部构造，金属板屋面 3.3 工程的穿插与协调 为了提高工作效率，缩短工期和充分发挥施工现场较大作业面的优势，在各项工程施工之间可以采取一些穿插协调措施。 3.3.1土建工程的穿插施工 1）利用施工流水段的划分，占满空间流水作业以便各种工种均有作业面。 2）屋面工程与砌筑工程可同时进行施工 3）装修工程中内墙抹灰和外墙可同时进行施工 4）屋内顶棚、地面、门窗扇安装可以穿插进行。 5）室内涂料、瓷砖墙面施工可以穿插进行。 3.3.2 土建与专业安装穿插原则 1）在基础施工时，给排水专业安排少数预埋预留作业人员控制预留孔洞预埋管件的位置、数量。孔洞由土建专业根据安装专业提出的要求进行预留，预埋由安装专业埋设。电气专业在挖地坑时埋设防雷地极，在绑扎好基础内柱于插筋时焊接防雷接地线。土建专业必须在防雷接地安装测试全部完成后才能浇砼。 2）电气专业根据土建工程施工的进度，组织劳动力埋设梁板内的管道。土建必须给专业留出足够的时间完成管线的埋设工作。 3）装修施工期间顶棚内设备施工应遵循先大后小，有压管让无压管，先主设备后次设备，先设备后土建的施工顺序。 4）混凝土的浇筑必须在所有预埋管线施工完成后才能浇筑。 5）电气设备可在室内地面做完后进行安装。 4 施工准备4.1主要材料准备 在本工程施工中，我们根据工程情况选用并落实先进的施工机械。开工前按照工程进度计划做好机械设备的进场计划，按照计划进行落实，重点保证混凝土泵送和运输设备、钢筋、模板加工设备和塔吊等施工机械。制定资金使用制度，每月月底物资及设备部和行政部都要制定下月资金需用计划，并报项目经理审批，财务资金部严格按资金需用计划监督资金使用情况。 开工前，根据工程进度计划并结合各种材料的熟化、检验时间要求编制物资采购计划：按照要求对各种工程材料的来源、质量、储备情况进行详细考察和落实。对于需要长时间熟化、检验时间以及加工量较大的材料尽早安排进场。4.2主要机械及仪器准备根据本工程平面尺寸较大等具体情况，为满足水平、垂直运输需要，拟采用如下设备：设一台MC180塔吊负责主体工程施工阶段的钢筋、模板的吊运，装修阶段设人货外用电梯二部，负责装修材料的垂直运输。混凝土输送三层以下采用汽车泵，三层以上采用地泵。为应付临时停电等情况，准备2台75 kW柴油发电机以应急。4.2.1主要机械准备表4-1 主要机械设备序号机械或设备名称型号规格数量国别产地定额功率（KW）生产能力用于施工部位进场时间1钻孔桩机GPS-106浙江31KW1根/24h打桩开工前进场2固定式塔吊QTZ60B1浙江55KW60M主体垂直运输打桩结束3反铲挖掘机EX220-5HHE3日本1M3/斗土方开挖基坑开挖4平板振捣器B-1.5B3浙江0.5 KW浇筑混凝土开工后5天5插入式振捣器ZN506浙江1.5 KW浇筑混凝土开工后5天6电动切割机HQB-60/121浙江5.5 KW钢筋制作开工后5天7钢筋切断机Q40A1浙江7.5 KW钢筋制作开工后5天8钢筋弯曲机GW40D-31浙江5.5 KW钢筋制作开工后5天9钢筋调直机GJ58/41浙江5.5 KW钢筋制作开工后5天10电 焊 机BX-3-752浙江23.4 KW钢筋制作开工后5天11对 焊 机UN-1001浙江100 KW钢筋制作开工后5天12潜 水 泵1005浙江基坑排水开工前13木工圆盘锯MJ1141浙江3 KW木模制作打桩结束14蛙式打夯机60型1浙江室内回填土开工前15水 泥 罐20T1浙江存放水泥开工前16手 推 车20浙江运输材料开工前17自卸车5T10解放装运余土土方开挖前 4.2.2主要仪器准备表4-2 主要仪器编 号名 称规 格单位数量用 途使用时间1全站仪AGA120台1测 量全过程2水准仪S3台2测 量全过程3经纬仪J2台2测 量全过程4台称TGT-500台2材料库用全过程5电子测温仪JOC-2套2混凝土测温基础主体6钢卷尺50m/5m支10测 量全过程7游标尺125-150mm台3管线材检测全过程8温度计台2温度测量全过程9坍落度筒100/200/300套2检测砼坍度基础主体10质量检测具配套套2质量检验全过程11水平尺500-1000mm支4质量检验全过程12氧气表2.525MPa只2钢筋焊加工基础主体13乙炔表0.254MPa只2钢筋焊加工基础主体14回弹仪只1砼 检 测基础主体15砼、砂浆模抗渗试模150x150x15070.7x70.7x70.7150x175x150组10砼质量检验基础主体16磅称TGT-1000台5搅拌时砂磅全过程17干湿计272-A台2测 量全过程5 施工现场布置5.1 施工现场平面布置原则施工现场布置根据建设单位提供的施工场地总平面图、建设方对施工场地布置的要求以及符合本工程施工需要，针对本工程实际现场施工条件进行相应的施工现场平面布置。本工程施工场地布置的具体原则是：1）在满足施工需求的前提下，尽量减少施工用地，施工现场布置要紧凑合理。2）合理的布置塔吊和加工设备，科学的规划施工道路，尽量降低运输费用。3）科学确定施工区域和场地面积，尽量减少物料的倒运，减少专业工种之间的交叉作业。各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护的要求。5.2 施工现场平面布置 5.2.1现场出入口及道路 根据业主提供的资料和现场的实际情况，在场地的西一侧布置了一个大门，并且设置警卫室，为材料以及人员的主要入口,场内道路为水泥砂浆地面。 5.2.2垂直、水平运输机械设置1）塔吊考虑到本工程工实际情况，拟投入1台塔吊。在基础施工前期，把塔吊定位并做好塔吊基础工作，待混凝土达到强度之后安装完成并通过验收，即可投入使用。在基础、主体阶段的施工过程中，所有钢筋、模板的大型材料、部分砼、屋面装修材料均采用塔吊运输完成。2）施工电梯根据各单元的施工进度，在各单元主体二层开始施工时，安排布置施工电梯，以满足砌体及装饰跟进主体施工的需要。整个工程拟布置2个施工电梯。3）砼泵本工程砼采用商品砼，拟采用1台地泵，砼浇筑大部分采用固定泵泵送完成，部分采用塔吊、井架及人工配合完成。5.2.3 临时设施的布置1）确定仓库和三大工具堆放场地：仓库和工具堆放场地布置在施工道路旁边，便于物料的入库和操作人员领用物料。2）确定生活设施位置：生活区沿围墙搭设布置，内设临时宿舍、食堂及厕所，临时宿舍采用两层活动房并排连接，食堂及厕所采用砖砌筑。5.2.4 原材料及加工场地的布置根据建设单位提供的施工总平面图、招标文件中对平面布置的要求及实际现场的场地情况；对现场材料堆场、加工场布置作如下布置：1）本工程在基础及主体施工阶段设置钢筋堆场、钢筋加工场、模板堆场及加工场等，具体位置见施工平面布置图.2）在装饰阶段，在施工现场布置砂浆集中搅拌场2个，装饰材料拟不统一堆放，采用分散堆入，堆放在井架附近，以方便上料。5.3 施工临时用水、用电布置5.3.1 施工用电方案公司将根据业主提供的电源，设配电室，集中管理。现场施工用电线路采用TN-S三相五线制接零保护系统，施工用电线靠围墙部分部分架空，其余部分采用埋地，过道路采用加钢套管保护。场地照明采用在塔吊顶部或井架顶部设置投光灯，用于夜间施工照明。1）现场用电情况如下施工现场用电从业主提供变压器处的接驳点引入。现场用电计划每个单元内隔二层设置一只二级配电箱。2）施工用电量计算建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：全工地所用的机械动力设备，其它电气工具及照明用电的数量。施工总进度计划中施工高峰阶段同时用电的机械设备最高数量。各种机械设备在工作中需用的情况。5.3.2 施工用水方案1）施工用水细则 本工程根据业主提供的临水接驳点，分二路接出水管，组成供水网络，并在各需要用水部位留出水龙头。 楼层施工用水按每单元设置一条竖向水管采用DN50管径布置至各施工层面，以满足结构及装饰施工用水，施工用水严禁使用消防水源。 为了保证停水后工程能照常施工，本工程计划在各单元底层设置5m5m2m的砖砌水箱，并配备足够的增压泵。 所有水管均沿临时施工道路路边埋地，穿越重载车处作加固处理。5.4 临时排水及污水排放1）在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。污水排入专设污水坑，待沉清后面排入下水系统。2） 沿施工道路边设置明排水沟400mm300mm（深宽），每隔30m设1.51.51.8深的沉淀池（且在砂浆机及搅拌机边设置2.02.01.8m的沉淀池），污水经沉淀后统一用暗沟排放到市政污水管道。沉淀池用240红砖砌筑，盖板用22钢筋制成钢筋栅封盖，并派专人负责定期清理。厕所污水经化粪池沉淀后排入市政污水管道。3）在上部结构施工时，设50污水立管及成品瓷器小便斗与地面化粪池相连。4）在接收施工现场后，即及时清理现场内残留施工拉圾、障碍物以及疏通施工现场排水管道。5.5 施工总平面图施工现场设有办公区、宿舍、食堂、钢筋加工棚、木工加工棚、搅拌站、仓库等，水电源已由招标方引至场地西南角，施工用水电计量供给，电费0.9元度，水费4元立方。详见附录A施工总平面图6 施工进度计划及工期保证措施6.1 施工进度里程碑计划6.1.1 工期目标按照甲方工期要求，我单位保证在甲方要求工期内完成。其主要施工节点时间安排如下: 表6-1 工期目标基础工程施工2014.11.202015.1.20计60日历天主体结构施工2015.1.202015.6.10计160日历天装饰工程施工2014.6.62014.12.20计184日历天安装工程施工2014.11.22015.12.20计415日历天竣工2014.11.252014.12.31计36日历天6.2 施工控制进度计划6.2.1施工进度计划1）基础工程从开工之日起 60 天内完成2）主体封顶从开工之日起 220 天内完成3）工程竣工从开工之日起 424 天内完成6.2.2实施施工进度计划的具体措施1）加强承包综合管理水平和协调能力，分包队伍应选择履约信誉较好的企业，以确保工期，质量安全和文明施工达到预期目标。2）钢筋混凝土、砌体、装修交叉分段组织施工，独立组织流水施工，以确保工期目标实现。3）基础及主体结构的混凝土采用泵送商品混凝土，混凝土采购订货应考虑信誉好，生产能力强的厂家，以保证混凝土供应及时。4）雨季施工期间，对于基础、主体结构混凝土施工，采取切实可行的保护混凝土的预案措施。6.3总工期及阶段性工期保证措施根据招标文件中业主有关工程进度的要求，将运用一流的策划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的承包商与劳动力素质等来实现一流的管理和控制，从而保证本工程按期完工。为确保工程按期竣工交付使用，兑现投标承诺，根据本工程计划安排并结合我单位类似工程施工经验、技术优势及综合管理实力，制定如下工期保证措施。6.3.1施工资源管理足够的物资投入是保证工期顺利完成的的基本条件之一，我们将以周转材料，主材，辅材，机械设备等方面做足够的投入。1）材料及施工机械 材料保证我们在本单位已考察过的材料供应商名单中选择几家实力强的，资金好的材料供应商对比分析，通过招标方式选定一家优胜者，供应模板材料并及时供应，管材扣件等周转材料本单位已有足够的储备量，仅考虑及时调拨，不构成影响本工期的主要因素。 机械设备保证 为缩短工期，降低劳动强度提高施工效率，我单位将充分发挥机械化作业的优势，及时组织机械进场。具体体现在以下几个方面： A垂直运输工具：在结构施工时选用三台自升式塔吊，满足结构施工阶段钢筋、模板、混凝土及其它周转材料的运输。 B混凝土施工：梁板结构和墙体混凝土采用混凝土输送泵泵送浇筑，框架柱混凝土采用塔吊吊运浇筑。 C装修阶段垂直运输：装修阶段垂直运输按部位布置垂直运输机械，采用两台室外施工电梯和两台龙门架，在楼体升高后开始逐步投入使用。配备充足的各种小型电动工具,供安装、装修施工使用。2）资金保证 正常的施工生产必须有足够的资金作为后盾。本单位有充分的能力来保证前期的工程的资金投入。同时，作为本单位的重点工程，本工程资金绝对专款专用。对资金的使用，做到有计划，有准备，合理使用。因甲方原因致使工程款短暂不能按期到位时，我们将采取应急措施及时自筹资金，决不因此导致工期延误。7 主要分部分项工程施工方案及措施7.1施工测量7.1.1施工测量的准备工作1）熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。2）对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。3）测量仪器准备：光学经纬仪（DJ2）一台带弯管目镜；有机玻璃十字接收靶；自动安平水准仪（DS1）一台；50 m钢卷尺3个。以上测量仪器均应在施工前检定合格，确保测量数据的准确。4）测量人员配备：测量工23人，验线员1人，上述人员均持有上岗证7.1.2测量总体设想 进场施工之前，以业主提供的城市坐标及水准点，用全站仪对场区内的测量控制网以及工程的轴线和标高进行全面复查，办理交接手续，复查结果报业主，监理批准认可后方可施工。施工现场的测量采用高精度铅直仪进行竖向投点，用全站仪进行轴线定位，经纬仪结合钢尺进行细部放样。建筑物水准点布设采用三等水准测量，楼层标高传递采用基准柱法钢尺直接丈量，确定每层水准控制点。7.2 钢筋工程7.2.1钢筋钢筋必须具有出厂质量证明书或试验报告，并按批进行外观检查后，按规定抽取试样做力学性能试验。合格后方可使用。7.2.2 钢筋接头、钢筋锚固、搭接长度1）楼板钢筋的直径小于22mm，采用搭接接头，最小搭接长度见附表。2）楼板钢筋直径大于等于22mm时采用锥螺纹机械连接,柱子钢筋大于等于16mm小于22mm时,采用电渣压力焊。3）钢筋的最小锚固长度见附表 表7-4 钢筋最小搭接长度表钢筋类型混凝土强度等级C25C30一级钢筋30d25d二级钢筋40d35d 表7-5 钢筋最小锚固长度钢筋类型混凝土强度等级C25C30一级钢筋35d30d二级钢筋47d41d4）钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。5）采取有效措施进行成品保护，特别是负弯矩钢筋的保护，以保证钢筋位置准确。6）搭接接头错开长度为钢筋直径的40倍，绑扎接头搭接长度根据混凝土强度为钢筋直径的41倍、47倍，且两根接头端部错开0.3倍的搭接长度。7.2.3 地下室墙体钢筋的绑扎1）地下室墙体钢筋绑扎的工艺流程：对地下室的钢筋进行外观及物理检验-进行技术交底-进行钢筋放样、下料-绑扎暗柱钢筋-绑扎暗梁钢筋-绑扎墙体钢筋。2）地下室墙体钢筋下料之前，技术人员进行技术交底，技术交底要详细交待钢筋的下料长度，以及钢筋的搭接长度、位置、错开位置的要求。箍筋的数量 以及弯钩角度等各种技术要求。3）地下室墙体钢筋下料完成以后，技术人员在后台检查钢筋的长度，尺寸。合格后方可运到施工现场。4）测量控制：在绑扎墙体钢筋之前，测量人员将墙身线、窗洞口线弹出，外墙弹出500控制线。钢筋工依据弹出的线，将位移的钢筋调整到位。5）钢筋工人首先按照计算好的箍筋数量将箍筋套入暗柱插筋上，然后对要求进行电渣压力焊的钢筋进行焊接，选择电焊机，焊接电流250-300。将要求焊接的钢筋接头处理平整，要求钢筋下料时采用气割。搭好操作平台，电焊机到位。焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动；引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法；引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm。电渣压力焊接头应逐个进行外观检查，四周焊包凸出钢筋的表面4MM，钢筋与电极接触处无烧伤缺陷，接头处的弯折角不得大于4，接头处的轴线偏移不得大于1.8MM，如不合格，切除重焊，直至合格。暗柱钢筋焊接完成以后用粉笔在暗柱主筋上划好箍筋位置。依次绑扎箍筋。暗柱钢筋绑扎完成以后，将暗柱钢筋进行吊垂直，合格后开始进行暗梁钢筋绑扎。6）绑扎墙体钢筋：暗柱、暗梁钢筋绑扎完成以后，开始绑扎墙体钢筋，墙体钢筋在绑扎之前，绑扎好控制水平筋位置的竖向梯子铁，梯子铁的做法为将原墙体钢筋每间距3m立筋直径增大一个规格，在梯子铁上按照水平筋的位置焊好控制筋。安装控制立筋的水平梯子铁。开始绑扎立筋及水平筋，立筋和水平筋的交叉点除最外两排以外，可以梅花状绑扎。要求钢筋的绑扣朝里。7）墙体钢筋按照流水段进行，从北侧开始。7.2.4 顶板钢筋绑扎1）顶板钢筋绑扎工艺流程：检查钢筋的原材证明及进行外观检查和物理试验-进行技术交底-对顶板钢筋进行放样下料-在模板上进行弹线-绑扎顶板下层钢筋-水电管进行预埋-绑扎上层网片钢筋。2）对顶板钢筋原材料的各项质量证明资料进行核查，对钢筋进行外观检查和物理试验。3）对顶板钢筋工程进行技术交底，顶板钢筋采用搭接，要求将顶板钢筋的搭接位置、搭接长度、错开位置进行明确交待。对于顶板钢筋的下料长度以及锚固长度详细说明。后台下料完毕以后，技术人员在后台检查钢筋，合格后方可运到作业面。4）顶板模板支设完毕以后，测量人员将墙体的控制线弹在模板上，包括墙身控制线，门窗洞口线。将顶板钢筋的位置线弹在顶板上。钢筋工按照弹好的位置线将墙体位移钢筋按照要求调整到合格的位置。绑扎顶板钢筋时依照弹好的钢筋位置线，安放顶板下层钢筋。顶板钢筋的交叉点均须用22号铅丝绑扎牢固。下层钢筋绑扎完成以后，经过监理检查合格后，进行下道工序。5）下层钢筋绑扎完成之后，水电进行各种管线的预留与预埋。经过隐蔽检查，绑扎上层钢筋网片，上层网片绑扎之前放好钢筋马凳，依照下层钢筋位置，绑扎上层钢筋。要求位置准确，横平竖直。6）上下层钢筋全部绑扎完毕以后，放好钢筋垫块
