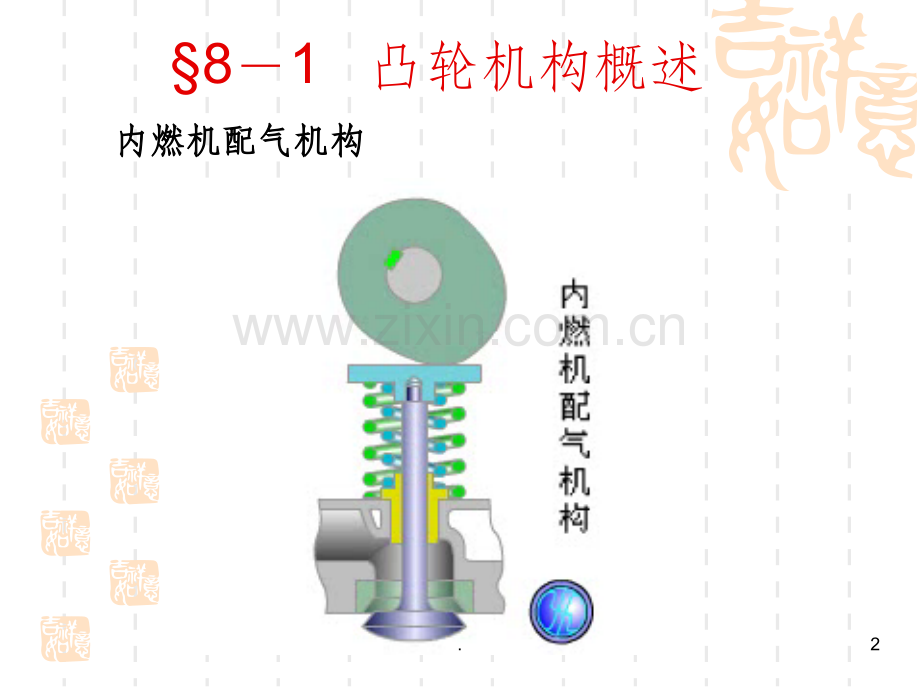

61凸轮机构概述凸轮机构概述第六章第六章 凸轮机构凸轮机构1.81 凸轮机构概述 内燃机配气机构内燃机配气机构 2.自动车床走刀机构自动车床走刀机构 3.靠模车削机构靠模车削机构 4.凸轮凸轮具有曲线或曲面轮廓且作为高副元素的构件1凸轮2从动件3机架 凸轮机构凸轮机构-含有凸轮的机构含有凸轮的机构(平面凸轮机构平面凸轮机构空间凸轮机构空间凸轮机构)一般适用于实现特殊要求的运动规律且传一般适用于实现特殊要求的运动规律且传力不太大的场合力不太大的场合组成组成5.二、凸轮机构的应用特点 优点优点：1、用于对从动件运动规律要求严格的场合，2、可以高速启动，动作准确可靠 缺点缺点：凸轮与从动件（杆或滚子）之间以点或线接触，不便于润滑，易磨损。应用应用：多用于传力不大的场合，如自动机械、仪表、控制机构和调节机构中。6.凸轮机构的分类一、凸轮机构的分类 二、凸轮机构的应用特点 7.一、凸轮机构的分类 按形状分按从动件端部形状和运动形式分盘形凸轮移动凸轮圆柱凸轮尖顶从动件滚子从动件平底从动件按从动件的运动形式分:移动凸轮机构、摆动凸轮机构8.凸轮分类9.从动件分类10.11.12.
