混凝土工程等级质量评定.ppt

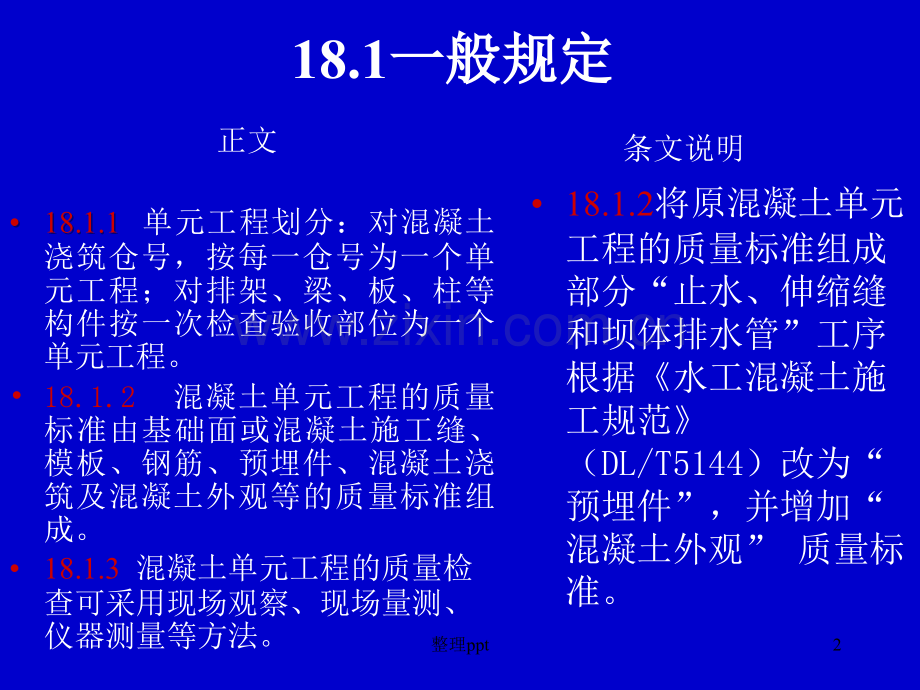

18 混凝土工程 中国长江三峡工程开发总公司李文伟2005年8月1整理ppt18.1一般规定一般规定 18.1.118.1.1 单元工程划分：对混凝土浇筑仓号，按每一仓号为一个单元工程；对排架、梁、板、柱等构件按一次检查验收部位为一个单元工程。18.1.2 混凝土单元工程的质量标准由基础面或混凝土施工缝、模板、钢筋、预埋件、混凝土浇筑及混凝土外观等的质量标准组成。18.1.3 混凝土单元工程的质量检查可采用现场观察、现场量测、仪器测量等方法。18.1.2将原混凝土单元工程的质量标准组成部分“止水、伸缩缝和坝体排水管”工序根据水工混凝土施工规范（DL/T5144）改为“预埋件”，并增加“混凝土外观”质量标准。正文条文说明2整理ppt18.2 基础面或混凝土施工缝基础面或混凝土施工缝18.2.1 一般要求1 基础面或混凝土施工缝应按DL/T5144和设计要求进行施工。2 应有截、排水措施，保证截、排水效果。18.2.2 质量检查项目和质量标准 基础面或混凝土施工缝检查项目和质量标准见表18.2.2。正文18.2.1 此条为增加内容，强调“基础面或混凝土施工缝”应具备的基本条件。基础面或施工缝必须经过验收，其质量要满足设计要求，且有截、排水措施。18.2.2 将原“检查项目和质量标准”表中“”符号去掉，而分别列出“主控项目”和“一般项目”(以下各条均按此改)。同时增加表的名称“基础面或施工缝质量检查项目和质量标准”(以下各条均相应增加表名)。条文说明3整理ppt表表18.2.2 基础面或施工缝检查项目和质量标准基础面或施工缝检查项目和质量标准项类 检查项目 质量标准无松动岩块主控项目 1基础岩面 建基面 无松动岩块地表水和地下水 妥善引排或封堵 2软基面 建基面 预留保护层已挖除，符合设计要求 3混凝土施工缝 表面处理无乳皮、成毛面、微露粗砂 一般项目1基础岩面岩面清洗清洗洁净、无积水、无积渣杂物 2软基面垫层铺填 符合设计要求 基础面清理 无乱石、杂物，坑洞分层回填夯实3混凝土施工缝 混凝土表面清洗清洗洁净、无积水、无积渣杂物4整理ppt18.2.3 检测数量全仓检查。18.2.4 工序质量评定合格：主控项目符合质量标准；一般项目中基础岩面或混凝土施工缝有少量积水，但积水总面积不大于整个仓面面积的5%，单处积水面积不大于2m2，其他项目均符合质量标准。优良：主控项目、一般项目均符合质量标准。质量评定表参见附录A表A.17。18.2.3 增加了质量“检测数量”的要求，强调进行全仓检查。18.2.4 质量评定中取消了原文中“基本符合”及“已同意验收的”字样。主控项目和一般项目全部合格，则评为优良。因实际施工过程中清洗完基础岩面或混凝土施工缝面后不能做到完全无积水，允许有少量积水，但强调积水总面积不得超过仓面面积的5%，单处积水面积不得超过2m2，这种情况下，只能评为合格。正文 条文说明5整理ppt18.3 模板模板18.3.1 一般要求1 标准适用于定型或现场装配式钢、木模板等的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等），除应遵守本标准外，还必须符合有关的专门规定。2 应根据混凝土结构物的特点，采用能保证混凝土成型质量的模板。3 模板及支架材料结构应具有足够的强度、刚度和稳定性。4 模板表面应光洁平整、接缝严密、不漏浆。5 模板加工、制作、安装应按DL/T5110、DL/T5144和设计要求进行。18.3.2 质量检查项目和质量标准 模板质量检查项目和质量标准见表18.3.218.3.1 将原标准“一般要求”中将“尽可能采用提高混凝土成型质量的模板”改为“采用能保证混凝土成型质量的模板”。18.3.2 为保证混凝土外观质量，使用脱模剂是一项有效措施之一，因此，在“质量检查项目和质量标准”中增加一项“脱模剂”的检查内容和标准。正文 条文说明6整理ppt表表18.3.2 模板质量检查项目和质量标准模板质量检查项目和质量标准项类检查项目质量标准外露表面隐蔽内面主控项目1强度、刚度和稳定性符合模板设计要求2结构物边线与设计边线外模板0-10mm15mm内模板+10mm03结构物水平截面内部尺寸20mm4承重模板标高+5mm0一般项目1模板平整度相邻两面板错台2mm5mm局部不平（用2m直尺检查）5mm10mm2板面缝隙2mm2mm3模板外观规格符合设计要求，表面光洁、无污物4脱模剂质量符合标准要求，涂抹均匀5预留孔洞中心线位置5mm截面内部尺寸+10mm0注1：外露表面、隐蔽内面系指相应模板的混凝土结构物表面最终所处的位置。注2：高速水流区、流态复杂部位、机电设备安装部位的模板，还应符合专项的设计要求。7整理ppt18.3.3 检测数量总检查点数量：模板面积在100m2以内，不少于20个；模板面积在100m2以上时，每增加100 m2，检查点数增加不少于10个。18.3.4 工序质量评定合格：主控项目符合质量标准；一般项目不少于70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目不少于90%的检查点符合质量标准。模板工序质量评定表参见附录A表A.18。18.3.3 “检测数量”将原文中模板面积在100m2以上的检查点数“不少于30个”改为“每增加100m2，检查点数增加不少于10个”。正文 条文说明8整理ppt18.4 钢筋钢筋18.4.1 一般要求1 钢筋的材质、数量、规格尺寸、安装位置必须符合质量标准和设计的要求。2 钢筋接头（焊接、机械连接、绑扎等）的机械性能，应符合国家或行业有关规定。3 钢筋加工、安装、绑扎应按DL/T5169、JGJ107、DL/T5144和设计要求进行施工。18.4.2 质量检查项目和质量标准 钢筋质量检查项目和质量标准见表表18.4.2。18.4.1 在“一般要求”中，原文只对焊接作了规定，但随着钢筋在水电工程中的应用，增加了许多新内容，工艺水平也有了长足的发展，钢筋连接除了焊接外，还有绑扎、机械连接等，并已颁布有国家或行业技术标准和施工规范，因此将原条文中强调“焊接”的内容去掉，改为“接头(焊接、机械连接、绑扎等)”，并要求其机械性能应符合“国家或行业有关规定”。18.4.2 “质量检查项目和质量标准”中增加了“绑扎”、“机械连接”的检查内容和质量标准。正文 条文说明9整理ppt项类检查项目质量标准主 控 项目1钢筋的材质、数量、规格尺寸、安装位置符合产品质量标准和设计要求2钢筋接头的机械性能符合施工规范及设计要求3焊接接头和焊缝外观不允许有裂缝、脱焊点和漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不得有明显烧伤4套筒的材质及规格尺寸符合质量标准和设计要求，外观无裂纹或其它肉眼可见缺陷，挤压以后的套筒不得有裂纹5钢筋接头丝头符合规范及设计要求，保护良好，外观无锈蚀和油污，牙形饱满光滑6接头分布满足规范及设计要求7螺纹匹配丝头螺纹与套筒螺纹满足连接要求，螺纹结合紧密，无明显松动，以及相应处理方法得当8冷挤压连接接头挤压道数符合型式检验确定的道数一般项目1闪光对焊接头处的弯折角4轴线偏移0.10d，且2mm2搭接焊或帮条焊帮条对焊接接头中心的纵向偏移0.50d接头处钢筋轴线的曲折4焊缝长度-0.50d高度-0.05d宽度-0.10d咬边深度0.05d，且1mm表面气孔和夹渣在2d长度上的数量2个气孔、夹渣的直径3mm10整理ppt一般项目3熔槽焊焊缝余高3mm接头处钢筋中心线的位移0.10d4窄间隙焊横向咬边深度0.5mm接头处钢筋中心线的位移0.10d，且2mm接头处的弯折角45机械连接带肋钢筋套筒冷挤压连接接头压痕处套筒外形尺寸挤压后套筒长度应为原套筒长度的1.101.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8倍0.9倍接头弯折4直螺纹连接接头外露丝扣无1扣以上完整丝扣外露锥螺纹连接接头拧紧力矩值应符合DL/T5169的规定接头丝扣无1扣以上完整丝扣外露6绑扎搭接长度应符合DL/T5169的规定7钢筋长度方向的偏差1/2净保护层厚8同一排受力钢筋间距的局部偏差柱及梁中0.50d板及墙中0.10倍间距9同一排中分布钢筋间距的偏差0.10倍间距10双排钢筋，其排与排间距的局部偏差0.10倍排距11梁与柱中钢筋间距的偏差0.10倍箍筋间距12保护层厚度的局部偏差1/4净保护层厚注：d为钢筋直径。11整理ppt18.4.3 检测数量对梁、板、柱等构件，总检查点数不少于30个，其余总检查点数一般不少于50个。18.4.4 工序质量评定合格：主控项目符合质量标准；一般项目不少于70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目不少于90%的检查点符合质量标准。钢筋工序质量评定表参见附录A表A.19。正文12整理ppt18.5 预埋件预埋件18.5.1 一般要求1 水工混凝土中的预埋件包括止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器等，属于隐蔽工程，在施工中应进行全过程检查和保护，防止移位、变形、损坏及堵塞。2 预埋件的结构型式、位置、尺寸及材料的品种、规格、性能等必须符合设计要求和有关标准。3 预埋件的加工、安装应按DL/T5144、DL/T5115和设计要求进行施工。18.5.1 “一般要求”中明确了“预埋件”包括“止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器”等六项内容。新增对预埋件的存放、安装提出一般原则性的要求。正文 条文说明13整理ppt18.5 预埋件预埋件18.5.2 质量检查项目和质量标准1 止水片(带)质量检查项目和质量标准见表18.5.2-1。2 伸缩缝材料质量检查项目和质量标准见表18.5.2-2。3 坝体排水设施质量检查项目和质量标准见表18.5.2-3。4 冷却及接缝灌浆管路质量检查项目和质量标准见表18.5.2-4。5 铁件质量检查项目和质量标准见表18.5.2-5。6 内部观测仪器质量检查内容和质量标准见表18.5.2-6。18.5.2 “质量检查项目和质量标准”中将预埋件所包括的各项（止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器）分别按主控项目和一般项目列出检查内容和质量标准。原文中部分内容的修改及新增的“冷却及接缝灌浆管路”、“铁件”、“内部观测仪器”等内容参照了水工混凝土施工规范（DL/T5144）中相应的内容。条文说明 正文14整理ppt表表18.5.2-1 止水片止水片(带带)质量检查项目和质量标准质量检查项目和质量标准项类检查项目质量标准主 控 项 目1结构型式、位置、尺寸、材料的品种、规格、性能符合设计及标准要求2止水片(带)外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等3止水基座符合设计要求4止水片(带)插入深度符合设计要求5沥青止水井(柱)安装位置准确、牢固，上下层衔接好，电热元件及绝热材料埋设准确，沥青填塞密实一 般 项 目1止水片几何尺寸偏差宽5 mm高2 mm长20 mm2搭接长度金属止水片20 mm，双面焊接橡胶、PVC止水带100 mm金属止水片与PVC止水带接头栓接长度350mm(螺栓栓接法)3接头抗拉强度母材强度的75%4止水片(带)中心线与接缝中心线安装偏差5 mm15整理ppt表表18.5.2-2 伸缩缝材料质量检查项目和质量标准伸缩缝材料质量检查项目和质量标准 项类检查项目质量标准主控项目1伸缩缝缝面平整、洁净、干燥，外露铁件应割除；其高度不得低于混凝土收仓高度2铺设材料质量符合设计要求一般项目1涂敷沥青料涂刷均匀平整、与混凝土粘接紧密，无气泡及隆起现象2粘贴沥青油毛毡等嵌缝材料铺设厚度均匀平整、牢固、拼装紧密3铺设预制油毡板或其他材料铺设厚度均匀平整、牢固、相邻块安装紧密平整，无破损16整理ppt表表18.5.2-3 排水设施检查项目和质量标准排水设施检查项目和质量标准 项类检查项目质量标准主控项目1孔口装置按设计要求加工、安装，并进行防锈处理，安装牢固，不得有渗水、漏水现象2排水管通畅性通畅一 般 项 目1排水孔(管)口位置偏差mm1002坝体排水孔倾斜度偏差4%3基岩排水孔倾斜度偏差孔深8m1%孔深8m2%深度偏差0.5%17整理ppt表表18.5.2-4 冷却及接缝灌浆管路质量检查项目和质量标准冷却及接缝灌浆管路质量检查项目和质量标准项类检查项目质量标准主控项目1管材质量材质、尺寸符合设计要求，无堵塞，表面无锈皮、油渍、污物等2管路安装、接头安装牢靠，接头不漏水、不漏气、无堵塞一般项目1管路的位置、高程 符合设计要求2管路进出口露出模板外30cm50cm，妥善保护，有识别标志18整理ppt18.5.2-5 铁件质量检查项目和质量标准铁件质量检查项目和质量标准项类检查项目质量标准主控项目1材质、规格、数量符合质量标准及设计要求2安装高程、方位、埋入深度及外露长度等符合设计要求一般项目1锚筋钻孔位置允许偏差柱子的锚筋20mm钢筋网的锚筋50mm2钻孔底部的孔径d+20mm(d为锚筋直径)3在岩石部分的钻孔深度不小于设计孔深4钻孔的倾斜度对设计轴线的偏差(在全孔深度范围内)5%19整理ppt表表18.5.2-6 内部观测仪器质量检查项目和质量标准内部观测仪器质量检查项目和质量标准项类检查项目质量标准主控项目1仪器及其附件的数量、规格、尺寸符合设计要求2仪器安装定位及方法 符合设计和DLT 5178要求3仪器的率定或检验按DLT 5178的规定进行4仪器电缆连接采用专用电缆和硫化仪硫化，接头绝缘、不透气、不渗水5电缆过缝保护、走向 符合设计要求一般项目1仪器电缆的编号每个仪器在电缆上编号不得少于3处，每20m结标一个编号2仪器周边混凝土浇筑剔除粒径大于40mm的骨料，再振捣密实3电缆距施工缝15cm20整理ppt18.5.3 检测数量单元工程中对所有预埋件必须全部检查，且对止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器等每一单项的检查中，主控项目必须全面检查，一般项目的检查点数不宜小于10个。18.5.3 单元工程中可能同时有止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器等项目，对于每一个项目均应按检查内容进行认真检查，主控项目应进行全面检查，一般项目的检查点数不少于10个。与原文相比，对单元工程中预埋件的总检查点数没有做规定。强调了对每一项目的检查，并增加了检查点数。正文 条文说明18.5 预埋件预埋件21整理ppt18.5.4 工序质量评定1 单项质量评定合格：主控项目符合质量标准；一般项目不少于70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目不少于90%的检查点符合质量标准。止水片（带）、伸缩缝材料、排水设施、冷却及接缝灌浆管路、铁件及内部观测仪器安装质量评定表参见附录A表A.20、表A.21、表A.22、表A.23、表A.24、表A.25。2 综合质量评定合格：预埋件中每一单项均达到合格。优良：凡预埋件中单项质量全部合格并有50%以上的项目达到优良。预埋件工序质量评定表参见附录A表A.26。18.5 预埋件预埋件 正文22整理ppt18.5 预埋件预埋件18.5.4 对每一单项的质量评定维持原文，增加了对预埋件的综合质量评定，即当一个单元工程同时有止水片(带)、伸缩缝材料、坝体排水设施、冷却及接缝灌浆管路、铁件、内部观测仪器等项目时，当每一单项均达到合格时，则预埋件质量评为合格；当预埋件中单项质量全部合格并有50%以上的项目达到优良时，则预埋件质量评为优良。预埋件质量评定表格由单项表和综合表组成，质量评定表中为了区分单项和整个预埋件的关系，在单项质量评定表只填写质量等级评定，不写工序质量等级评定，而预埋件质量评定表要填写工序质量等级评定。条文说明23整理ppt18.6 混凝土浇筑混凝土浇筑18.6.1 一般要求1 混凝土浇筑应按DL/T5144、DL/T5100、DL/T5169和设计要求进行施工。2 混凝土施工的资源配备应与浇筑强度相适应，确保混凝土施工的连续。如因故中止，且超过允许间歇时间，则应按施工缝处理。18.6.2 质量检查项目和质量标准 混凝土浇筑质量检查项目和质量标准见表18.6.2。正文24整理ppt18.6.2 “质量检查项目和质量标准”中，入仓混凝土料的质量指原材料、拌和物及硬化混凝土性能的质量，按附录B1、B2评定，对不能及时得出结果的，可待日后补评。对“混凝土振捣”提出“无超振”的要求，因超振对混凝土质量也是不利的；同时取消了“无架空”的质量要求，因浇筑过程中无法检查。混凝土养护对混凝土抗裂性有很大影响，是一项很重要的工作，因此将“混凝土养护”列为主控项目，并增加“连续养护时间符合设计要求”的质量标准。除对混凝土要进行养护外，还要对其表面进行保护，因此增加“混凝土表面保护”的检查内容和质量标准，要求保护用材料及质量符合设计要求。另外增加了“混凝土浇筑温度”的检查内容和质量要求。混凝土的浇筑温度应满足设计要求，在实际施工过程中由于受各种因素的影响，总会有个别点超温，但要求不能连续超温，且单点超温不大于3，80%以上的测点满足设计要求，可视为合格。将原文中有关表面质量的检查内容单独另列于“18.7 混凝土外观”中。18.6 混凝土浇筑混凝土浇筑 条文说明25整理ppt表表18.6.2 混凝土浇筑质量检查项目和质量标准混凝土浇筑质量检查项目和质量标准项类检查项目质量标准优良合格主 控 项目1、入仓混凝土料(含原材料、拌和物及硬化混凝土)*无不合格料入仓少量不合格料入仓，经处理满足设计及规范要求2、平仓分层厚度不大于振捣棒有效长度的90%，铺设均匀，分层清楚，无骨料集中现象局部稍差3、混凝土振捣垂直插入下层5cm，有次序，间距、留振时间合理，无漏振、无超振无漏振、无超振4、铺料间歇时间符合要求，无初凝现象上游迎水面15m以内无初凝现象，其他部位初凝累计面积不超过1%，并经处理合格5、混凝土养护混凝土表面保持湿润连续养护时间符合设计要求混凝土表面保持湿润，但局部短时间有时干时湿现象连续养护时间基本满足设计要求一 般 项 目1砂浆铺筑厚度不大于3cm、均匀平整，无漏铺厚度不大于3cm，局部稍差2积水和泌水无外部水流入，泌水排除及时无外部水流入，有少量泌水，且排除不够及时3插筋、管路等埋设件以及模板的保护保护好，符合要求有少量位移，及时处理，符合设计要求4混凝土浇筑温度满足设计要求80%以上的测点满足设计要求，且单点超温不大于35混凝土表面保护保护时间与保温材料质量均符合设计要求，保护严密保护时间与保温材料质量均符合设计要求，保护基本严密注：*质量标准见附录B1、B2。26整理ppt18.6.3 检测数量在混凝土浇筑过程中随时检查。18.6.4 工序质量评定合格：主控项目全部符合合格质量标准；一般项目不少于70%的检查点符合合格质量标准。优良：主控项目全部符合优良质量标准；一般项目不少于90%的检查点符合合格质量标准。混凝土浇筑工序质量评定表参见附录A表A.27。18.6.3 “检测数量”中没有做具体数量的规定。在浇筑过程中，对要检查的内容必须随时随地进行检查。18.6.4 “质量评定”中凡主控项目全部合格，一般项目70%及其以上合格的，才能评为合格，将原文“基本”定量为70%。只有当主控项目全部符合优良标准后，一般项目90%及其以上符合合格标准的才能评为优良。正文 条文说明27整理ppt18.7.1 一般要求1 混凝土拆模后，应检查其外观质量。当发现混凝土有裂缝、蜂窝、麻面、错台和变形等质量缺陷时，应及时处理。2 混凝土外观质量评定分为拆模后和消除缺陷后两个时段进行。单元工程质量评定最终评定结果以消除缺陷以后的评定结果为准，但凡拆模后评定不合格、经处理后满足标准要求的，只能评为合格。18.7 混凝土外观混凝土外观 正文28整理ppt18.7.1为新增条文。混凝土外观质量检查和评定在原标准中列在“混凝土浇筑”中，因混凝土外观质量也是混凝土质量中一个重要组成部分，此次将其分离出来，作为一个独立的检查内容对待。同样提出了一般规定、质量检查项目和质量标准、检测数量、质量评定等内容。“一般要求”中强调混凝土拆模后应检查其外观质量，发现有裂缝、蜂窝麻面、错台和变形等质量问题时，应及时处理。如果对内部质量有怀疑，应进行检查，采取的方法一般有无损检查法或钻孔取芯、压水试验等。混凝土外观质量检查和评定，可分两个时段进行，一个时段是在拆模后就进行检查和评定，另一个时段是经消缺处理后在单元工程质量评定期内进行。在拆模后经检查不合格的，要及时进行处理，然后再进行检查和评定。最终评定结果以消缺处理后评定为准，但凡拆模后评定不合格的，经消缺处理后满足要求的，只能评为合格。条文说明29整理ppt18.7.2质量检查项目和质量标准 混凝土外观质量检查项目和质量标准见表18.7.2。18.7.2“质量检查内容和质量标准”基本上参照原标准，只是增加了经处理后的质量标准，应满足设计要求。18.7 混凝土外观混凝土外观 正文 条文说明30整理ppt表18.7.2 混凝土外观质量检查项目和质量标准项类检查项目质量标准优良合格主 控 项 目1.型体尺寸及表面平整度符合设计要求局部稍超出规定，但累计面积不超过0.5%，经处理符合设计要求2.露筋无无主筋外露，箍、副筋个别微露，经处理符合设计要求3.深层及贯穿裂缝无经处理符合设计要求 一 般 项 目1.麻面无有少量麻面，但累计面积不超过0.5%，经处理符合设计要求2.蜂窝空洞无轻微、少量、不连续，单个面积不超过0.1m2，深度不超过骨料最大粒径，经处理符合设计要求3.碰损掉角无重要部位不允许，其它部位轻微少量，经处理符合设计要求4表面裂缝无有短小、不跨层的表面裂缝，经处理符合设计要求31整理ppt18.7.3 检测数量对混凝土外观应进行全面检查。18.7.4 工序质量评定合格：主控项目全部符合合格质量标准，一般项目不小于70%检查点符合合格质量标准。优良：主控项目全部符合优良质量标准，一般项目不小于90%检查点符合合格质量标准。但经消缺处理后符合标准要求的，只能评为合格。混凝土外观质量评定表参见附录A表A.28。正文 条文说明18.7.3 “检测数量”要求对混凝土外观进行全面检查。18.7.4 “质量评定”中强调只有主控项目全部符合优良标准、一般项目90%及其以上符合合格标准的才能评为优良。即使主控项目全部合格，一般项目全部优良，也只能评为合格。另外强调凡经消缺处理后满足要求的，也只能评为合格。32整理ppt18.8 混凝土单元工程质量评定混凝土单元工程质量评定合格：基础面或混凝土施工缝、模板、钢筋、预埋件、混凝土浇筑、混凝土外观等6项全部达到合格，混 凝土单元工程质量等级合格。优良：基础面或混凝土施工缝、模板、预埋件、混凝 土外观等4项达到合格并且其中任意一项达到优良，钢筋、混凝土浇筑2项达到优良，混凝土单元工程 质量等级优良。当混凝土物理力学性能指标不符合设计要求时应予重新评定。混凝土工程单元工程质量评定表参见附录A表A.29。正文33整理ppt 条文说明为新增条文。将原标准中“混凝土单元工程质量评定”一段单独列为一条，并增加了评定内容和评定表。原标准中混凝土单元工程只有五项内容，此次增加一项，即“混凝土外观”。混凝土单元工程质量评定是在“基础面或混凝土施工缝”、“模板”、“钢筋”、“预埋件”、“混凝土浇筑”、“混凝土外观”各自评定的基础上进行的，只有上述六项全部评定完后，才能进行混凝土单元工程质量评定。评定标准中仍强调在六项全部合格的基础上，只有钢筋及混凝土浇筑两项达到优良，其余四项任意一项达到优良，才能评为优良，否则只能评为合格。由于检验混凝土物理力学性能试件的龄期，滞后于混凝土浇筑质量等级评定时段，当发现混凝土试件的物理力学性能未达到设计要求时，应重新评定质量等级。根据混凝土单元工程中的六项检查内容及相应评定的质量等级列出了混凝土单元工程质量评定表。34整理ppt19 钢筋混凝土预制构件钢筋混凝土预制构件安装工程安装工程35整理ppt19.1.1 单元工程划分，按安装检查质量评定的根、组、批或者按安装的桩号、高程、生产班划分，每一根、组、批或某一桩号、高程、生产班预制构件安装为一个单元工程。19.1.2 钢筋混凝土预制构件质量必须满足设计要求和附录B.3钢筋混凝土预制构件制作质量标准；预制构件的型号、尺寸、预埋件位置和接缝、接头应符合设计要求。19.1.1 单元工程划分也可以按安装的桩号、高程、生产班或与监理工程师现场确定。19.1.2 钢筋混凝土预制构件安装前必须对构件的型号、尺寸、制作质量按设计要求进行检验，同时按设计要求对构件的接缝、接头进行清理或凿毛处理。制作质量检验按附录B.3的规定执行。正文19.1 一般规定 条文说明36整理ppt钢筋混凝土预制构件质量检查项目、质量标准及检测方法见表19.2.1。正文19.2 质量检查项目、质量标准及检测方法主控项目增加了对预应力构件的检验要求，并根据混凝土结构工程施工质量验收规范（GB50204），增加了对承受内力接缝、接头的质量要求标准和检验方法，加强了安装质量的可靠性和安全性。一般项目中将原表“吊车梁”改为“梁或吊车梁”；根据建筑规范和施工实际，将“柱”、“牛腿上表面和柱顶标高”由原“8”改为“08”；将原“吊车梁”中的“梁顶面标高”“105”改为“05”，删除了“”偏差；新增加了“板”项目及所有项目的检测方法。条文说明37整理ppt表表19.2.1 钢筋混凝土预制构件安装质量检查项目、质量标准及检测方法钢筋混凝土预制构件安装质量检查项目、质量标准及检测方法项类检查项目质 量 标 准mm检 测 方 法主控项目1构件预制质量符合设计要求和附录B.3质量标准查阅施工试验资料和记录2构件型号和安装位置符合设计要求。吊装后的构件，不得出现扭曲、损坏现象测量检查3构件吊装时的混凝土强度符合设计要求。设计无规定时，不得低于设计强度标准值的70；预应力构件孔道灌浆的强度，必须达到设计要求查阅施工试验资料和记录4构件连接符合设计要求。承受内力的接头，应符合GB50204的有关规定观察和查阅施工试验资料和记录38整理ppt一般项目1杯形基础中心线和轴线的位移10测量检查杯形基础底标高010测量检查2柱中心线和轴线位移5测量检查垂直度柱高10m以下10测量检查柱高10m及其以上20牛腿上表面和柱顶标高08测量检查3梁或吊车梁中心线和轴线位移5测量检查梁顶面标高05测量检查4屋架下弦中心线和轴线位移5测量检查垂直度桁架、拱形屋架1/250屋架高测量检查薄腹梁55板相邻两板下表面平整抹灰5测量检查不抹灰36预制廊道、井筒板（埋入建筑物）中心线和轴线位移20测量检查相邻两构件的表面平整10测量检查7建筑物外表面预制模板相邻两板面高差3（局部5）测量检查外边线与结构物边线10测量检查39整理ppt19.3 检测数量一般项目和主控项目均应全数检查。19.4 质量等级评定合格：主控项目符合质量标准；一般项目不少于70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目不少于90%的检查点符合质量标准。单元工程质量评定时，还应考虑构件制作质量，凡构件制作质量优良、安装质量合格，也可评为优良。钢筋混凝土预制构件安装工程单元工程质评定表参见附录A表A.30。40整理ppt谢谢！谢谢！41整理ppt
