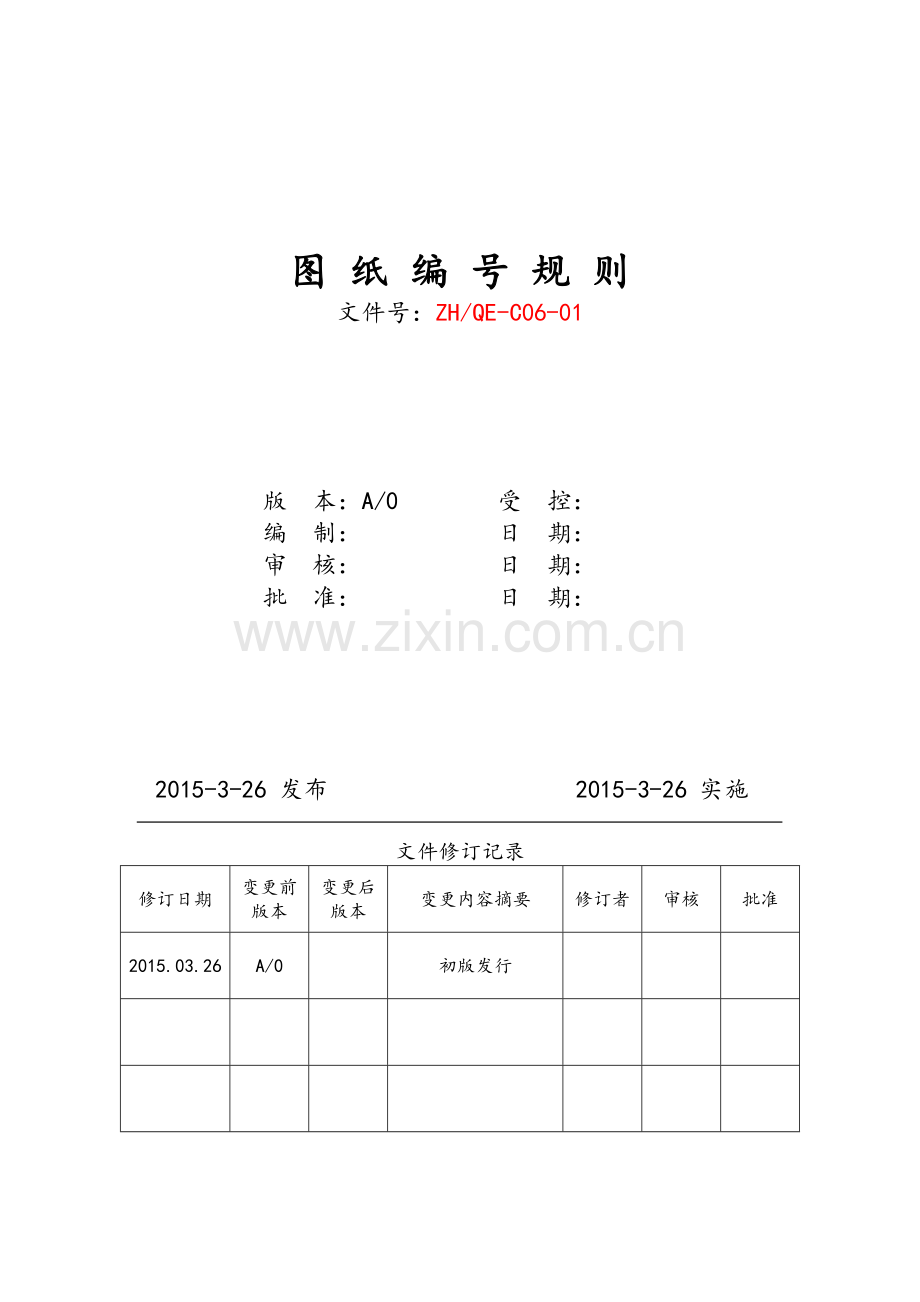

图 纸 编 号 规 则
文件号：ZH/QE-C06-01

版 本：A/0 受 控：
编 制： 日 期：
审 核： 日 期：
批 准： 日 期：

2015-3-26 发布 2015-3-26 实施

文件修订记录
修订日期
变更前
版本
变更后
版本
变更内容摘要
修订者
审核
批准
2015.03.26
A/0

初版发行

一、目的
为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围
本规定适用于公司以下图纸编号的编制和标题栏的使用：
1、零部件图纸
2、电气图纸
3、结构图纸
4、安装布置图
5、外来图纸
6、任务单
四、要求
1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；
2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则
1、电气图纸编号规则
电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义
区位
1图纸识
别码
2分类号
3特征号
4识别号
含义
图纸分类加企业代码
产品类别
代码
图纸分类代码
产品图纸
顺序号
图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。产品类别代码见表1。
表1 产品类别代码
产品代号
产品名称
代号
产品名称
GY
高压柜
XB
箱式变电站
DY
低压柜、配电柜、三箱类
HW
高压环网柜
图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）
电气图纸编号示例：
ZH 15 001 GY - 01 - 01

图纸顺序号
图纸分类代码
产品类别代码
合同记录号
图纸年份
企业代号

2、结构图纸编号规则
结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。
2.1非标准结构图纸编号按产品名称、零件、部件分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别号、分类号（产品分类码）、大特征号（图纸分类代码）、小特征号（零部件图代码）、识别号（零部件图顺序号）四部分组成。
图纸编号区位及含义
区位
1图纸识
别码
2分类号
3特征号
(大)
3特征号
(小)
4识别号
含义
图纸分类加企业代码
产品类别代码
图纸分类代码
零部件图代码
零部件图顺序号
图纸分类含产品合同记录编号和图纸年份，大特征号为图纸分类代码，用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；小特征号代码为零件图代码LT、部件图代码BT，需用短横线隔开。产品类别代码见表2。
表2 产品类别代码
产品代号
产品名称
代号
产品名称
GY
高压柜
PX
低压派接箱
DY
低压柜
DL
动力配电柜
XB
箱式变电站
DX
配电箱
HW
高压环网柜
JX
计量箱
零部件图序号部分需用短横线隔开,零件图编号从01开始，部件图编号从00开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）

非标准结构图纸编号示例：
ZH 15 001 GY – 01 - LT01

LT:零件/BT:部件+序号
图纸分类代码
产品类别代码
合同记录号
图纸年份
企业代号
2.2标准结构图纸编号按产品名称、零件、部件分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别号、分类号（产品分类码）、特征号（零部件图代码）、识别号（零部件图顺序号）四部分组成。
图纸编号区位及含义
区位
1图纸识别码
2分类号
3特征号
4识别号
含义
企业代码加图纸年份
产品类别代码
零部件图代码
零部件图顺序号
图纸分类含产品合同记录编号和图纸年份，特征号代码为零件图代码LT、部件图代码BT，需用短横线隔开。产品类别代码见表3。

表3 产品类别代码
产品代号
产品名称
代号
产品名称
GY
高压柜
PX
低压派接箱
DY
低压柜
DL
动力配电柜
XB
箱式变电站
DX
配电箱
HW
高压环网柜
JX
计量箱
零部件图序号部分需用短横线隔开,零件图编号从01开始，部件图编号从00开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）
结构图纸编号示例：
ZH 15 GY - LT01

LT:零件/BT:部件+序号
产品类别代码
图纸年份
企业代号
3、安装布置图纸编号规则
布置图纸编号按项目分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号(布置图代码)、识别号(布置图顺序号) 三部分组成。

图纸编号区位及含义
区位
1图纸识别码
2特征号
3识别号
含义
图纸分类加企业代码
布置图代码
布置图纸
顺序号
图纸分类含产品合同记录编号和图纸年份，特征号代码为：BZ，识别号需用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。（图纸版本号体现在标题栏内）
布置图纸编号示例：
ZH 15 001 BZ - 01 - A
版本号
图纸顺序号
布置图代码
合同记录号
图纸年份
企业代号
4、外来图纸编号规则
非本公司出的所有图纸统称为外来图纸，外来图纸按照接收时间及外来单位代码组合方式进行编制，图号基本部分由外来图纸代码、外来单位代码、顺序号、接收日期组成。

a、外来图纸编号构成：
WL- □□□□ □□- □□ □□ □□

接收日期
接收月份
接收年份
顺序号
外来单位代码
外来图纸代号
b、外来图纸编号示例：
WL-FQ01-150413
外来图纸-福清地产01号图纸，接收日期 15年4月13日
5、任务单编号规则
任务单包括电气和结构任务下发单，按照合同号和不同专业组合编号方式进行编制，图号基本部分由任务单代码、合同代码、专业代码、顺序号组成。编号的基本部分由任务单识别码、特征号（任务单分类代码）、分类号（产品分类码）三部分组成。
图纸编号区位及含义
区位
1任务单识别码
2分类号
3特征号
含义
任务单分类
产品类别代码
分类代码
任务单分类含产品合同记录编号(《技术部工作流程记录表》编号)和任务单年份。分类代码用短横线隔开，产品类别代码见表4。
表4 产品类别代码
产品代号
产品名称
代号
产品名称
GY
高压柜(含环网)
XB
箱式变电站
DY
低压柜、配电柜、三箱类
SG
施工
分类代码用短横线隔开，用于同一项目中相同产品的不同任务单的区分，采用数字、字母或数字加字母的形式进行编号。
任务单的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
任务单编号示例：
RWD 15 001 D - GY - 01
分类代码
产品类别代码
专业分类(D:电气；J:结构)
合同记录号
年份
任务单代号
六、标题栏编制规则
1、每张图纸右下角必须设有标题栏，标题栏由名称及代号区、签字区组成。各区的内容与尺寸见下图标准格式。

2、标题栏的填写
2.1名称及代号区
a)单位名称：填绘制图纸的单位名称及代号；
b)图纸名称；填所绘制对象的名称，如原理图、布置图等；
c)图号：填所绘制对象的代号，由数字和字母组成。代号按照上述图号规则进行编写。
2.2签字区
按设计、校对、批准、版本、比例、日期等，按照公司的审批程序手续签字确认。
