路由器的实验报告.pptx

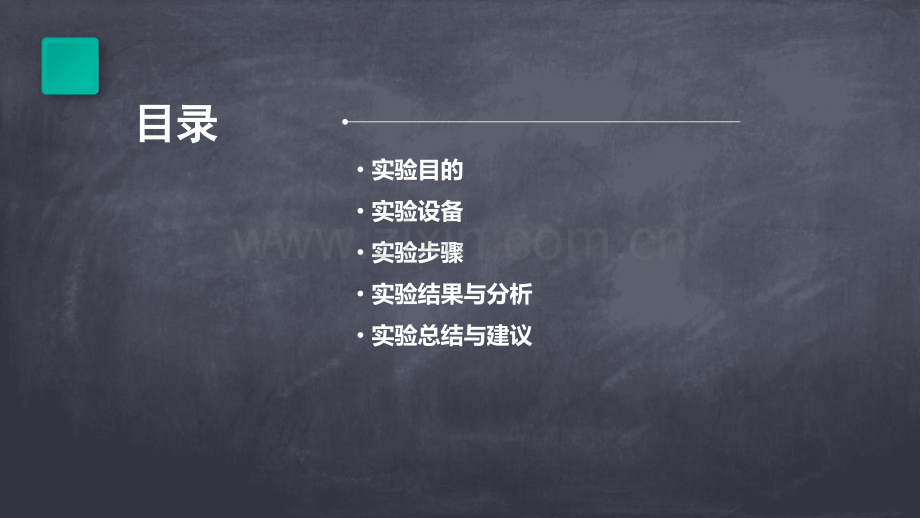

路由器实验报告目录目录实验目的实验设备实验步骤实验结果与分析实验总结与建议01实验目的Chapter01路由器是网络中的重要设备，负责将数据包从一个网络转发到另一个网络。通过实验，我们深入理解了路由器的工作原理，包括数据包的路由、转发和过滤等过程。02路由器根据路由表进行数据包的转发。通过实验，我们了解了如何构建和维护路由表，以及如何根据不同的路由协议（如RIP、OSPF等）动态学习路由。03路由器支持多种路由协议，如静态路由、动态路由等。通过实验，我们了解了不同路由协议的特点和适用场景，以及如何根据实际需求选择合适的路由协议。理解路由器的工作原理此外，我们还学习了如何使用网络管理工具（如SNMP、RMON等）对路由器进行监控和管理，以提高网络管理的效率和可靠性。路由器配置是实现网络功能的关键步骤。通过实验，我们掌握了路由器的常用配置命令，如接口配置、路由配置、NAT配置等。在实验中，我们学会了如何使用命令行界面（CLI）进行路由器的配置和管理。通过实践操作，我们熟悉了路由器的配置流程和常见问题的解决方法。掌握路由器的配置方法通过实验，我们了解了不同类型的网络（如局域网、广域网等）的特点和需求，以及如何在不同场景下选择合适的路由器和路由协议。在实验过程中，我们学会了如何进行网络规划和设计，以满足实际需求并提高网络的性能和稳定性。通过分析和解决实验中遇到的问题，我们的网络故障排除和问题解决能力得到了提高。此外，我们还学会了如何制定合理的网络管理策略，以确保网络的正常运行和安全性。提高网络规划和管理能力02实验设备Chapter路由器型号TL-ER6120路由器规格具备6个以太网端口、2个WAN口和2个USB接口，支持VPN、防火墙、动态DNS等功能。路由器型号及规格线缆超五类双绞线、光纤跳线等。连接器水晶头、光纤耦合器等。实验所需的线缆和连接器在实验室中搭建一个小型局域网，包括若干台计算机、交换机、防火墙等设备。实验环境网络拓扑实验目的采用星型网络拓扑结构，将所有设备连接至路由器，并配置相应的IP地址和子网掩码等参数。通过搭建实验环境，测试路由器的各项功能和性能指标，如路由协议、NAT、VPN等。030201实验环境搭建03实验步骤Chapter将路由器与计算机、交换机等设备通过网线进行物理连接，确保连接稳定可靠。路由器连接按照路由器说明书，接通电源，等待路由器启动完成。启动路由器路由器的物理连接和启动使用计算机通过浏览器访问路由器的管理地址，如192.168.1.1。登录路由器根据路由器的配置向导，输入管理员账号和密码进行登录。配置向导在基本设置中，配置路由器的网络参数，如IP地址、子网掩码、默认网关等。基本设置路由器的基本配置在路由表中手动添加静态路由，指定目标网络、网关地址和接口等参数。配置动态路由协议，如RIP、OSPF等，让路由器自动学习网络拓扑和路由信息。路由协议的配置动态路由静态路由根据安全策略需求，配置访问控制列表，对进出路由器的数据包进行过滤和限制。访问控制列表（ACL）根据ACL规则制定要求，添加相应的规则，如允许或拒绝特定IP地址、端口等。规则制定访问控制列表的配置在路由器上配置网络地址转换（NAT），将私有IP地址转换为公网IP地址或反之。通过端口转发功能，将内网服务器的特定端口映射到公网IP地址上，实现服务器的对外访问。NAT配置端口转发网络地址转换的配置04实验结果与分析Chapter总结词详细描述总结词详细描述总结词详细描述配置正确性通过检查路由器的配置文件，确保所有必要的设置都已正确配置，如接口IP地址、子网掩码、默认路由等。同时，使用命令行接口（CLI）或图形用户界面（GUI）验证配置的正确性。连通性测试使用ping命令或其他网络工具测试路由器各接口之间的连通性，确保网络通信正常。同时，测试与外部网络的连通性，验证路由器能否正常访问互联网。路由表验证查看路由器的路由表，确保所有正确的路由条目都已添加，包括静态路由和动态路由。通过对比预期的路由表和实际的路由表，验证路由配置的正确性。路由器配置结果的验证总结词详细描述总结词详细描述总结词详细描述路由协议选择根据网络规模和需求选择合适的路由协议，如RIP、OSPF、BGP等。评估各种路由协议的性能特点，如收敛速度、路由表大小、负载均衡等。路由协议性能测试通过模拟网络环境，测试不同路由协议在不同条件下的性能表现。记录路由协议的收敛时间、路由表大小、带宽占用等关键指标，评估其在实际应用中的适用性。路由协议安全性评估评估所选路由协议的安全性，检查其是否支持加密、认证等安全特性。同时，测试在受到攻击或异常流量时的稳定性，确保路由器能够抵御网络威胁。路由协议的性能测试总结词详细描述总结词详细描述总结词详细描述访问控制列表配置根据网络安全需求，配置访问控制列表（ACL）以允许或拒绝特定IP地址或端口的流量。确保ACL规则正确设置，以实现预期的网络访问控制。ACL功能验证通过发送不同来源IP地址和端口的流量，验证ACL规则是否按预期工作。使用网络分析工具监控流量，检查ACL对数据包的处理效果，确保其功能正常。ACL性能评估在测试环境中评估ACL对路由器性能的影响。记录ACL规则数量与路由器处理能力的关系，以及ACL对网络带宽的占用情况。分析ACL规则设置的最佳实践，以实现高效的网络安全控制。访问控制列表的功能测试总结词详细描述总结词详细描述总结词详细描述网络地址转换配置根据实际需求配置网络地址转换（NAT）规则，实现私有IP地址与公共IP地址之间的转换。确保NAT规则正确设置，以满足内网用户访问互联网的需求。NAT效果验证通过检查NAT规则的输入和输出数据包，验证NAT是否按预期工作。使用网络分析工具监控NAT流量，检查数据包是否经过正确的地址转换。同时，测试NAT对内网用户访问互联网的功能影响。NAT性能评估在测试环境中评估NAT对路由器性能的影响。记录NAT规则数量与路由器处理能力的关系，以及NAT对网络带宽的占用情况。分析NAT规则设置的最佳实践，以提高网络的整体性能和安全性。网络地址转换的效果评估05实验总结与建议Chapter理论知识应用通过实验，我深入理解了路由器的配置原理和实际操作，将理论知识应用到实践中，提高了自己的技术水平。问题解决能力在实验过程中，我遇到了许多问题，通过查阅资料和请教他人，我学会了如何独立解决问题，提高了自己的问题解决能力。团队协作能力实验过程中，我们需要团队成员之间相互协作，共同完成任务。这让我体会到了团队协作的重要性，并提高了自己的团队协作能力。实验收获与体会路由器配置错误在配置路由器时，我曾出现配置错误，导致网络无法正常连接。通过仔细检查配置文件，并参考相关资料，我最终找到了问题所在并成功解决。网络连通性问题在测试网络连通性时，发现部分设备无法正常通信。经过排查，发现是IP地址配置错误。经过重新配置IP地址，问题得以解决。安全性问题在实验过程中，我意识到了网络安全的重要性。为了保障网络安全，我采取了加密通信、设置防火墙等措施，提高了网络的安全性。对实验中遇到的问题及解决方法进行总结为了更好地进行实验，我需要进一步加强理论知识的学习，提高自己的技术水平。加强理论知识学习在未来的实验中，我需要更加注重实验的每一个细节，避免出现错误，提高实验的准确性和可靠性。注重实验细节随着技术的不断发展，我会继续关注新技术动态，并将其应用到实验中，提高自己的实验技能和水平。探索新技术对未来实验的建议和展望感谢观看THANKS
