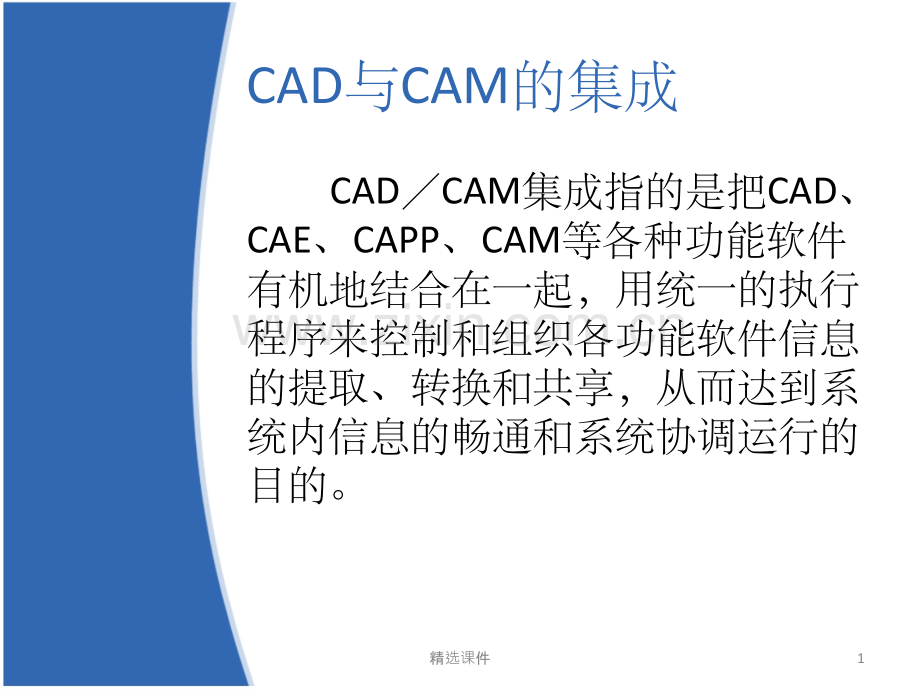

CAD与CAM的集成 CADCAM集成指的是把CAD、CAE、CAPP、CAM等各种功能软件有机地结合在一起，用统一的执行程序来控制和组织各功能软件信息的提取、转换和共享，从而达到系统内信息的畅通和系统协调运行的目的。1精选课件PDM与与CAD/CAM集成的关系集成的关系2精选课件CAD/CAM集成的关键技术特征技术产品数据交换技术产品数据管理技术参数化技术3精选课件特征技术 基于特征的产品数据模型是系统集成的有效途径，支持从产品从结构设计与分析到工艺、装配设计的整个工程设计阶段所需的产品信息，能够方便地实现CAD/CAM之间的数据交换和共享。4精选课件产品数据交换技术 由于CAD，CAM软件在最初开发的过程中的孤岛现象，导致了他们计算机内数据表示格式十分不统一，不同系统和模块之间的数据交换难以进行，影响软件集成。为此提出了建议一种大家都应遵守的数据交换的标准。IGESPDDIPDESSETSTEP5精选课件产品数据管理技术PDM技术：为了提高数据传输效率和系统的集成化程度，保证各系统之间数据一致性、可靠性和数据共享，采用工程数据库管理系统来管理集成数据，使各系统之间直接进行信息交换，真正实现CADCAM之间信息交换与共享。6精选课件参数化技术 参数化设计是新一代智能化、集成化CAD系统的核心内容，也是当前CAD技术的研究热点。参数化设计技术：草图设计、尺寸驱动修改图形。优点：产品系列化设计、修改；对多种方案进行比较；提高产品的设计效率；7精选课件参数化实例8精选课件修改图形的尺寸名称9精选课件添加约束10精选课件拉伸，并修改拉伸尺寸名称11精选课件通过修改代码中的尺寸值实现对零件的修改Call ChangePara(Part,0.05,0.02,0.02,0.02,0.05,0.02,0.2)Sub ChangePara(Part,Val1,Val2,Val3,Val4,Val5,Val6,Val7)Part.Parameter(HeightUp草图1).SystemValue=Val1Part.Parameter(HeightDown草图1).SystemValue=Val2Part.Parameter(FlangeRight草图1).SystemValue=Val3Part.Parameter(FlangeLeft草图1).SystemValue=Val4Part.Parameter(Height草图1).SystemValue=Val5Part.Parameter(Width草图1).SystemValue=Val6Part.Parameter(Length拉伸1).SystemValue=Val7通过对零件的参数化设计可以更方便，更快捷使CAD软件与其他软件的集成。12精选课件
