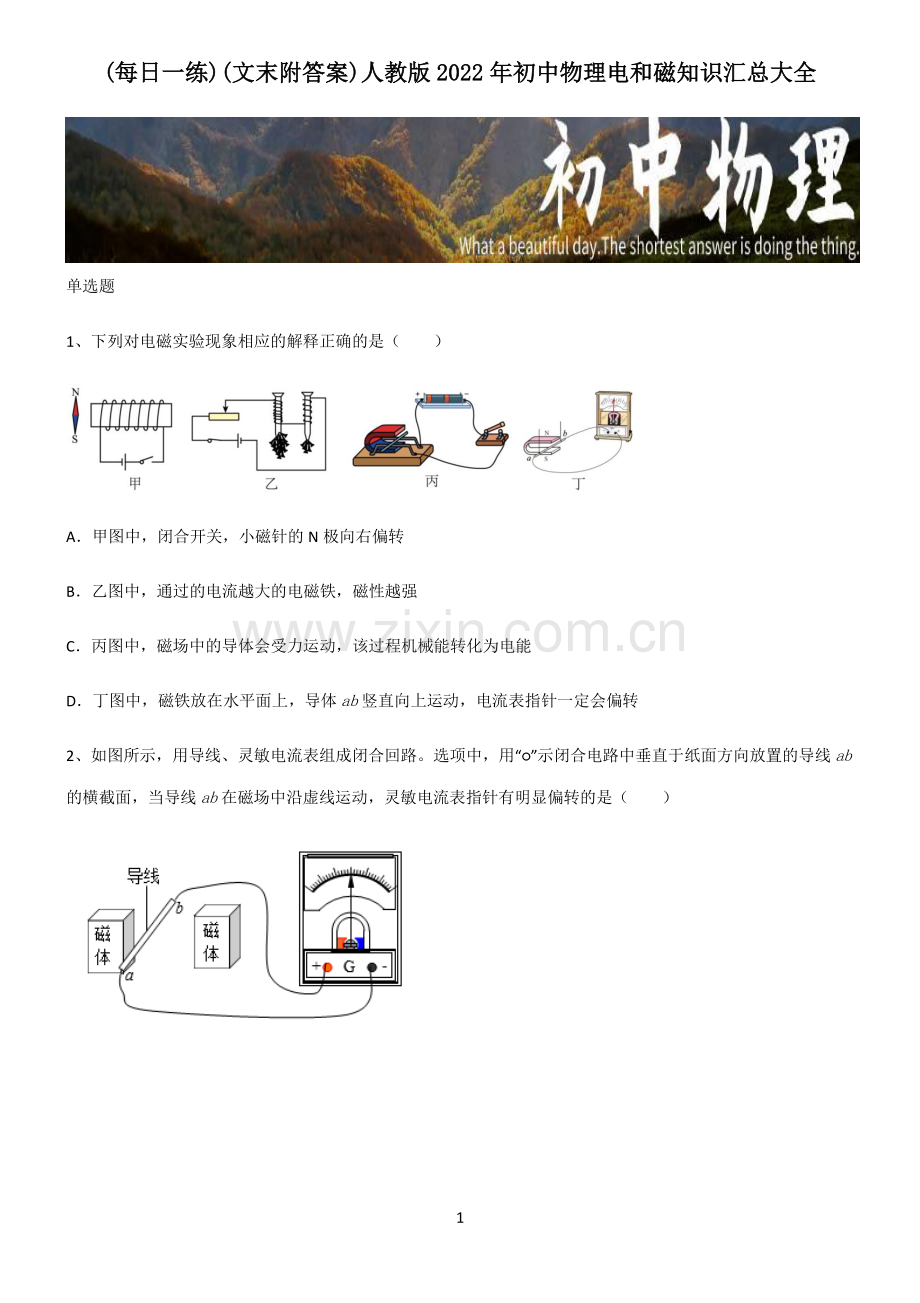

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理电和磁知识汇总大全年初中物理电和磁知识汇总大全 单选题 1、下列对电磁实验现象相应的解释正确的是（）A甲图中，闭合开关，小磁针的 N 极向右偏转 B乙图中，通过的电流越大的电磁铁，磁性越强 C丙图中，磁场中的导体会受力运动，该过程机械能转化为电能 D丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转 2、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）2 ABCD 3、下列四幅图中的设备，与动圈式话筒工作原理相同的是（）A电铃 B电动平衡车 C电磁起重机 D手摇发电机 4、如图所示，闭合开关 S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）3 A相斥，A端为 N 极，B端为 N 极 B相斥，A端为 S 极，B端为 S 极 C相吸，A端为 S 极，B端为 N 极 D相吸，A端为 N 极，B端为 S 极 5、下面四幅图中能说明电动机原理的是（）A B C D 6、在化学实验中，常用胶头滴管吸取药液，下列现象中，“吸”的物理原理与其相同的是（）A拔火罐时玻璃罐“吸”在皮肤上 B穿在身上的化纤衣服容易“吸“灰尘 C磁铁可以“吸”引钉子、大头针等铁制品 D若人站在安全线以内的区域候车，会被驶过的列车“吸”进铁轨 4 7、下列关于磁感线的说法，正确的是（）A磁感线分布越密的地方，磁场越弱 B磁体外部的磁感线从磁体的 S 极发出，回到磁体的 N 极 C磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟 D磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向相同 多选题 8、下列关于物理概念的说法，错误的是（）A电功率表示用电器消耗电能的多少 B导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C感应电流的方向与切割磁感线运动方向和磁场方向有关 D磁场中的某一点，小磁针静止时 N 极所指的方向就是该点磁场的方向 9、下列关于材料、能源及信息的说法中，正确的是（）A光盘、硬盘、优盘、信用卡都用了磁性材料 B煤、石油、天然气、核能属于不可再生能源 C半导体材料的使用，使电脑手机实现微型化 D白炽灯用钨丝做灯丝，是因为钨丝的熔点低 10、关于地磁场的描述正确的是（）A地磁场的北极在地理南极附近 B赤道附近地磁场的方向和地面平行 C地球上任何地方的地磁场方向都是和地面平行的 D在地面上放置一个小磁针，小磁针的南极指向地磁场的南极 5 综合题 11、如图所示，是某高速出口的一排风光互补路灯，它成了一道靓丽的风景。风光互补路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中供路灯照明使用。为了节能该路灯采用 LED 灯照明。蓄电池充满电后不再充电，使用时放电至余留 20%停止电能输出，可使蓄电池使用寿命更为长久。下表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池板将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率。太阳能电池板 风力发电机 蓄电池 LED 灯 电池板的总面积 0.5m2 最大限制风速 12.0m/s 电池容量 150A h 额定电压 24V 光电转化效率 20%最大输出功率 400W 额定电压 12V 额定功率 60W(1)太阳能和风能是一种清洁的、_（选填“可再生”或“不可再生”）能源。(2)风力发电机是根据_原理发电的，利用风力发电时，是将风能转化为_。(3)LED 灯是利用_（选填“导体”或“绝缘体”或“半导体”）材料制成。(4)当太阳光照射到电池板表面处每平方米的功率为 1000W 时，太阳能电池板的输出功率为_W。(5)已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为 50W，此时风速为_m/s。(6)充满电的蓄电池以额定电压对外供电，输出功率为 100W 时，为使蓄电池的使用寿命更为长久，持续供电的时间不能超过_h。12、梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）方法一 器材：开关 S，电源转换器（把 220V 交流电压转换为 6V 直流电压弹回），电风扇，热敏电阻Rx，电热丝（电6 阻不变），电磁继电器（线圈电阻不计，线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回）功能：闭合开关 S。当温度低于 60时，机器吹热风；当温度高于 60时，机器吹冷风，受控电路（220V 工作电路）吹热风时功率为 120W、吹冷风时功率为 20W；(1)请以笔画线代替导线完成电路连接_；(2)定值电阻R的阻值为_；(3)电热丝的阻值为_。方法二 器材：开关 S，电源转换器（把 220V 交流电压转换为 6V 直流电压），定值电阻R0，湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）7 功能：闭合开关 S。当湿度大于 40%时，机器吹热风；当湿度小于 40%时，机器吹冷风。受控电路（220V 工作电路）吹热风时功率为 120W，吹冷风时功率为 20W；(1)请以笔画线代替导线完成电路图连接_；(2)定值电阻R0的阻值为_；(3)电热丝的阻值为_。8 人教版 2022 年初中物理电和磁_003 参考答案 1、答案：A 解析：A闭合开关，根据安培定则可知，螺线管的右端为 N 极，左端为 S 极，根据同名磁极互相排斥，异名磁极相互吸引可知，小磁针的 N 极向右偏转，故 A 正确；B根据图可知，该电路为串联电路，通过两个电磁铁的电流是相同的，线圈匝数越多，吸引的大头针越多，磁性越强，故 B 错误；C通电导体在磁场中会受力运动，是将电能转化为机械能，故 C 错误；D要使电路中产生感应电流，闭合回路的一部分导体必须做切割磁感线运动，磁铁放在水平面.上，导体ab竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不会偏转，故 D 错误。故选 A。2、答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。3、答案：D 解析：动圈式话筒工作原理是电磁感应。A C电铃和电磁起重机是根据电流的磁效应制成的，故 AC 不符合题意；B电动平衡车是利用通电导体在磁场中受到力的作用原理工作，故 B 不符合题意；9 D手摇发电机是利用电磁感应原理制成的，故 D 符合题意。故选 D。4、答案：C 解析：两个通电螺线管正面的电流都是向下，根据安培定则可知，A端为 S 极，B端为 N 极，因此它们相互靠近的两端是异名磁极相，相互吸引。故选 C。小提示：5、答案：D 解析：A.在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意B.是电磁继电器，它是利用通电导体周围存在磁场的原理制成的，不符合题意；C.是奥斯特实验，小磁针指针偏转说明通电导体周围有磁场，不符合题意；D.电路中有电流，通电导体或线圈受到磁场力的作用发生运动，符合题意故选 D 小提示：电动机的工作原理是：通电导体在磁场中受到力的作用正确分析四个选项各是研究的什么问题，再做回答 6、答案：A 解析：用胶头滴管吸取化学药液，要先把滴管橡胶内的空气挤出，在外界大气压的作用下，药液就被压进滴管里。A拔火罐时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，使罐内气体温度升高，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，所以这是由于大气压引起的，故 A 符合题意；10 B穿在身上的化纤衣服容易“吸”灰尘，是因为化纤衣服摩擦起电后带静电，会吸引轻小物体，与大气压无关，故 B 不符合题意；C磁铁具有磁性，它能吸引钉子、大头针等铁制品，不是大气压引起的，故 C 不符合题意；D当列车驶进铁轨时，会带动车周围的空气流动，根据流体压强与流速的关系可知，列车周围空气流速大、压强小，而安全线外的区域空气流速小、压强大，而会产生一个向列车的压强差，将人“吸”进铁轨，易出现危险，故 D 不符合题意。故选 A。7、答案：D 解析：A磁感线是假想的，用来描述磁场强弱的，磁感线的疏密表示磁场的强弱，磁感线分布越密的地方，其磁场越强，故 A 错误；B在磁体的外部，磁感线从磁体的 N 极出来，回到 S 极；在磁体的内部，磁感线是从 S 极回到 N 极，故 B 错误。C磁感线不是真实存在的，是假想出来描述磁场强弱的，可以通过实验来模拟，故 C 错误；D可以用静止时小磁针的指向来描述磁场的方向，小磁针静止时 N 极所指的方向，是磁场的方向，磁感线上某一点的切线方向也是磁场的方向，故 D 正确。故选 D。8、答案：AB 解析：A电功率是表示电流做功快慢的物理量，故 A 错误，符合题意；B导体的电阻与它两端的电压、通过它的电流无关，故 B 错误，符合题意；11 C感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，故 C 正确，不符合题意；D根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故 D 正确，不符合题意。故选 AB。9、答案：BC 解析：A光盘是利用光来工作的，它在光驱中利用激光头发出的光来读取信息，故 A 错误；B煤、石油、天然气、核能都是短期内不能从自然界得到补充的，是不可再生能源，不可再生能源越用越少，要有计划的开采，故 B 正确；C半导体材料的使用，可以有效地减少电子元器件的发热，使电脑手机实现微型化，故 C 正确；D白炽灯用钨丝做灯丝，是因为钨丝的熔点高，故 D 错误。故选 BC。10、答案：AB 解析：A地磁场的北极在地理南极附近，地磁场的南极在地理北极附近，故 A 正确；B在赤道平面上，距离地球表面相等的各点，磁场强弱相等，且方向水平向北与地面平行，故 B 正确；C地磁场的水平分量总是从地理的南极指向北极，而竖直分量则南北相反，在南半球垂直地面向上，在北半球垂直地面向下，故 C 错误；D在地面上放置一个小磁针，小磁针的南极指向地理的南极，地磁场的北极，故 D 错误。故选 AB。11、答案：可再生 电磁感应 电能 半导体 100 6 14.4 12 解析：(1)1像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源。(2)23风叶产生的动力通过传动系统传递给发电机发电，把风的机械能转化为电能，这是电磁感应现象。(3)4LED 是利用半导体材料制成的。(4)5太阳能电池板的输出功率 =1000W/m2 0.5m2 20%=100W(5)6风力发电机的输出功率P与风速v的三次方成正比，即P=kv3，由表格数据可知，发电机的最大输出功率为 400W、最大限制风速为 12.0m/s，则 400W=(12.0m/s)3 解得 =400W(12.0m/s)3 由P=kv3可得，风力发电机的输出功率为 50W 时的风速 =3=50W400W(12.0m/s)33=6m/s(6)7充满电的蓄电池以额定电压对外供电，输出功率为 100W 时，输出电流 =100W12V=253A 由题知，使用时放电至余留 20%停止电能输出，则放电量 =150A h （1-20%）=120A h 放电时间 13 =120A h253A=14.4h 12、答案：120 484 120 484 解析：方法一：(1)1由图知温度为60C时，热敏电阻的阻值为40，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），若控制电路只有热敏电阻，则电流为 =6V40=0.15A 电流小于 0.2A（线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回），则需要将定值电阻0和热敏电阻x并联连接时，线圈中电流才能达到 0.2A，电磁继电器的动触点要接在火线上，温度低于60C时吹热风；根据图像可知，随温度的降低，x的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：14 (2)2根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流 =0+x=0.2A 即 6V0+6V40=0.2A 解得0=120。(3)3由于吹热风时功率为 120W、吹冷风时功率为 20W，且电热丝和电风扇并联连接，所以电热丝消耗的功率为 丝=热 冷=120W 20W=100W 则电热丝的电阻为 =2丝=(220V)2100W=484 方法二：(1)4由图知当湿度为40%时，湿敏电阻的阻值为40，湿敏电阻随湿度的增加而减小；若控制电路只有湿敏电阻，则电流为 =6V40=0.15A 15 电流小于 0.2A（线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回），则需要将定值电阻0和湿敏电阻x并联连接时，线圈中电流才能达到 0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图像可知，随湿度的增加，x的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：(2)5根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流 =0+x=0.2A 即 6V0+6V40=0.2A 解得0=120。(3)6由于吹热风时功率为 120W、吹冷风时功率为 20W，且电热丝和电风扇并联连接，所以电热丝消耗的功率为 丝=热 冷=120W 20W=100W 则电热丝的电阻为 =2丝=(220V)2100W=484 16
