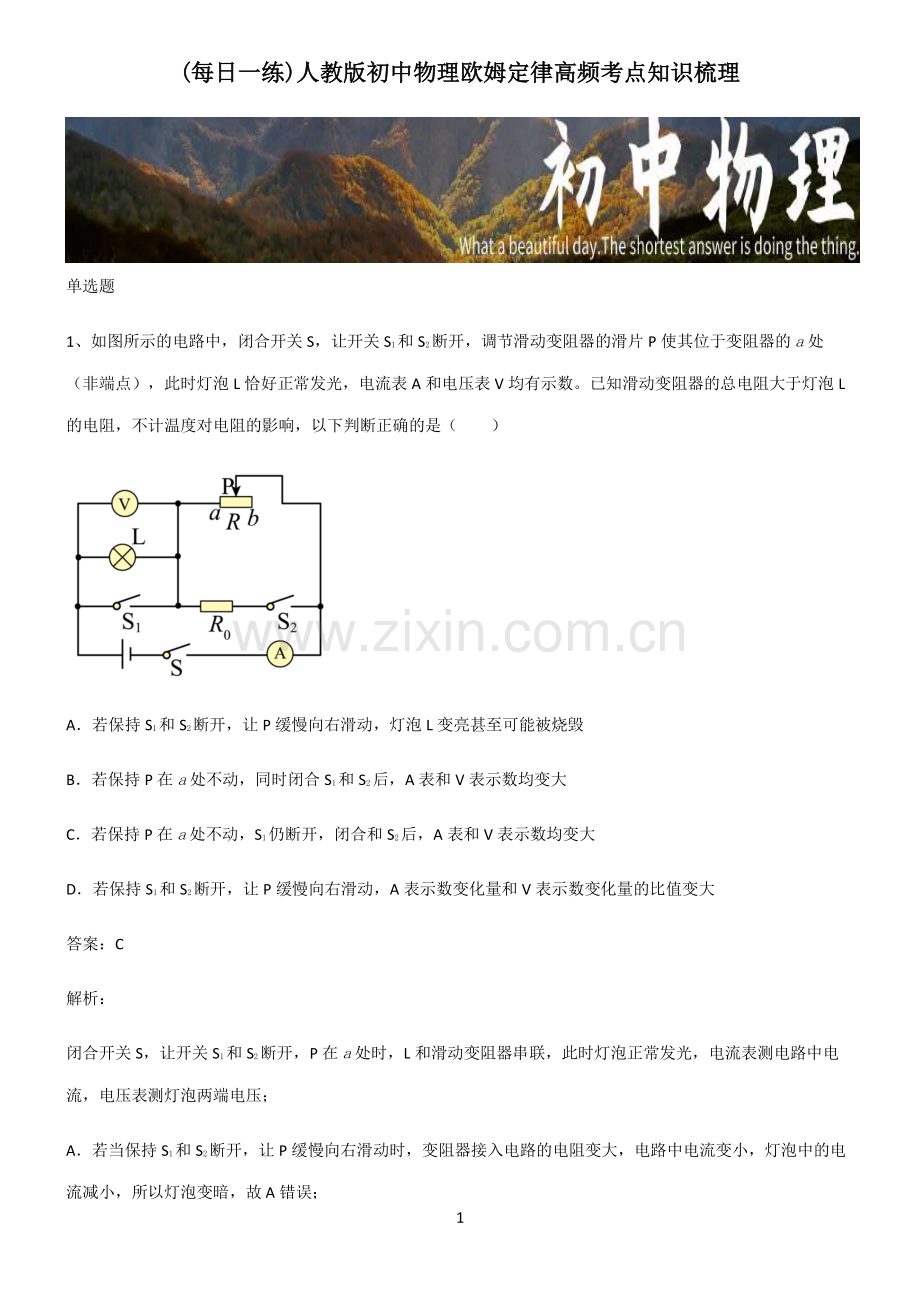

1 (每日一练每日一练)人教版初中物理欧姆定律高频考点知识梳理人教版初中物理欧姆定律高频考点知识梳理 单选题 1、如图所示的电路中，闭合开关 S，让开关 S1和 S2断开，调节滑动变阻器的滑片 P 使其位于变阻器的a处（非端点），此时灯泡 L 恰好正常发光，电流表 A 和电压表 V 均有示数。已知滑动变阻器的总电阻大于灯泡 L的电阻，不计温度对电阻的影响，以下判断正确的是（）A若保持 S1和 S2断开，让 P 缓慢向右滑动，灯泡 L 变亮甚至可能被烧毁 B若保持 P 在a处不动，同时闭合 S1和 S2后，A 表和 V 表示数均变大 C若保持 P 在a处不动，S1仍断开，闭合和 S2后，A 表和 V 表示数均变大 D若保持 S1和 S2断开，让 P 缓慢向右滑动，A 表示数变化量和 V 表示数变化量的比值变大 答案：C 解析：闭合开关 S，让开关 S1和 S2断开，P 在a处时，L 和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；A若当保持 S1和 S2断开，让 P 缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A 错误；2 B若保持 P 在a处不动，同时闭合 S1和 S2后，灯泡被短路，电压表示数减小为 0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故 B 错误.；C，保持 P 在a处不动，S1仍断开，闭合 S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表 A 示数增大，灯泡两端的电压增大，电压表 V 示数变大，故 C 正确；D若保持 S1和 S2断开，L 和滑动变阻器串联，让 P 缓慢向右滑动，假设电流的变化量为，A 表示数变化量和 V 表示数变化量的比值为 L=(+)LL=1L 不计温度对电阻的影响，灯丝的电阻不变，则 A 表示数变化量和 V 表示数变化量的比值不变，故 D 错误。故选 C。2、由欧姆定律的公式=，下列说法中正确的是（）A导体的电阻由它两端的电压和通过它的电流共同决定 B导体的电阻一定时，通过导体的电流与导体两端的电压成正比 C导体两端的电压一定时，导体的电阻跟通过它的电流成反比 D通过导体的电流，与导体两端的电压和导体的电阻均无关 答案：B 解析：A电阻是导体的一种基本属性，与导体的材料、长度、横截面积和温度有关，与导体两端的电压和电流无关，故 A 错误；B当电阻一定时，电阻两端的电压越大，通过它的电流越大，即通过导体的电流与导体两端的电压成正比，故 B 正确；C导体两端的电压一定时，导体的电阻越大，通过它的电流越小，即通过导体的电流与电阻成反比，故 C 错误；3 D由 B、C 分析知，通过导体的电流，与导体两端的电压和导体的电阻有关，故 D 错误。故选 B。3、测温模拟电路如图 1 所示，温度表由量程为 3V 的电压表改装而成，电源电压U为 6V，R的阻值为 40，热敏电阻的阻值Rt随温度t变化的关系如图 2 所示，则当开关 S 闭合后 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U，电路可测量的最高温度将增大 D若U增大 3V，R增大 45，电路可测量的最高温度将增大 答案：D 解析：A由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为 3V，此时电路电流为 =6V 3V40=340A 则热敏电阻Rt的阻值为=3V 403A=40 根据图 2 数据可知，此时可测量的最高温度为 30，故 A 不符合题意；4 B温度表为 0时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故 B不符合题意；C若增大电源电压U，电压表的量程仍为 03V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律=知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故 C 错误；D若U增大 3V，R增大 45，热敏电阻Rt的两端电压允许最大值为 3V，此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故 D 符合题意。故选 D。4、关于电压、电流和电阻，下列说法正确的是（）A导体的电阻由它两端的电压和通过的电流决定 B通过导体的电流越大，这段导体的电阻就越小 C电阻中有电流时它两端一定有电压 D电压的作用是使电路中产生自由电荷 答案：C 解析：AB导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故 AB 错误；CD电压使电荷发生定向移动，使电路中形成了电流，有电流则一定有电压，故 C 正确；D 错误。故选 C。5 5、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）AB CD 答案：D 解析：AR的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故 A 不符合题意；BR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故 B 不符合题意；CR与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故 C不符合题意；DR阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故 D 符合题意。故选 D。
