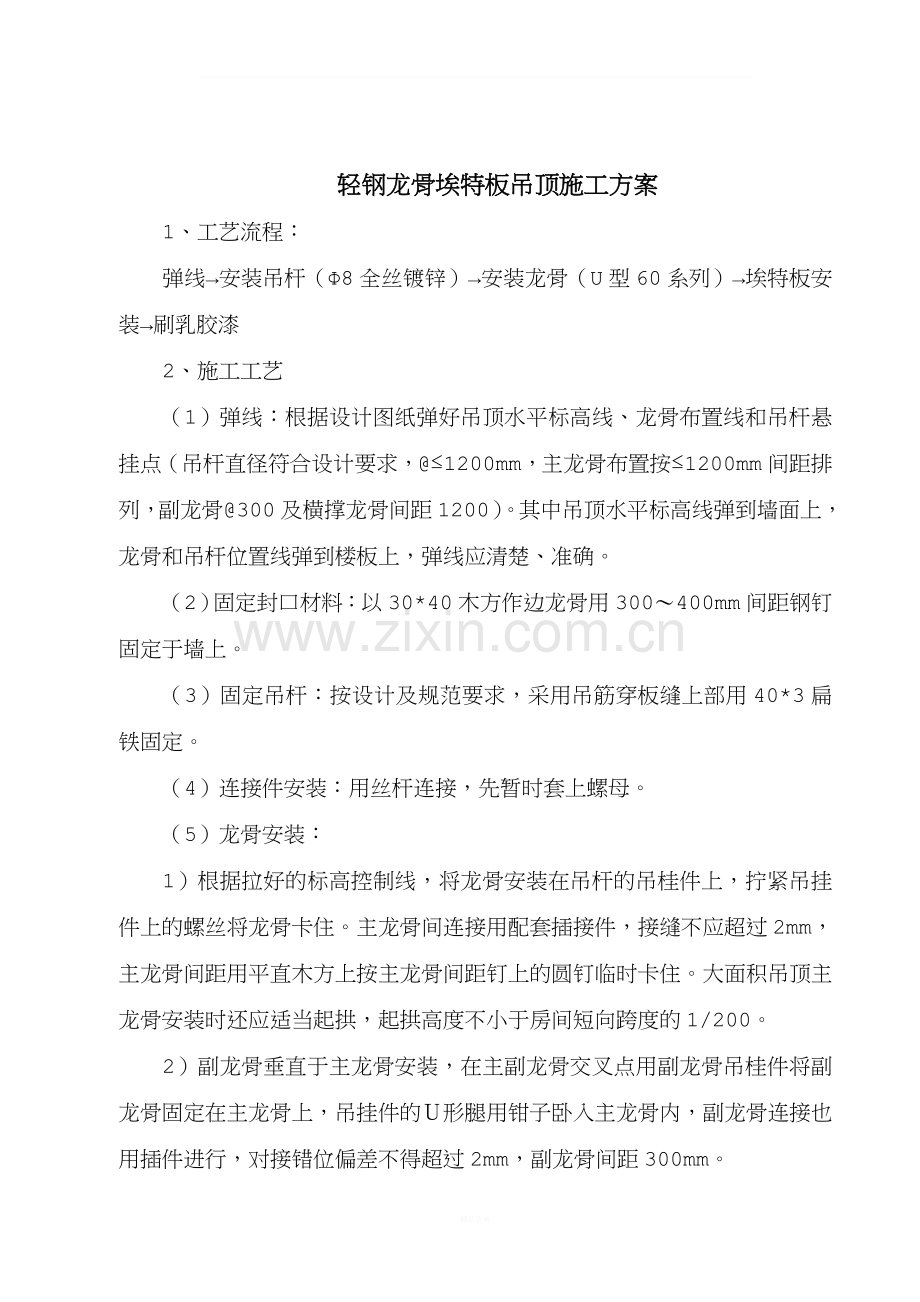

轻钢龙骨埃特板吊顶施工方案
1、工艺流程：
弹线→安装吊杆（Φ8全丝镀锌）→安装龙骨（U型60系列）→埃特板安装→刷乳胶漆
2、施工工艺
（1）弹线：根据设计图纸弹好吊顶水平标高线、龙骨布置线和吊杆悬挂点（吊杆直径符合设计要求，@≤1200mm，主龙骨布置按≤1200mm间距排列，副龙骨@300及横撑龙骨间距1200）。其中吊顶水平标高线弹到墙面上，龙骨和吊杆位置线弹到楼板上，弹线应清楚、准确。
（2）固定封口材料：以30*40木方作边龙骨用300～400mm间距钢钉固定于墙上。
（3）固定吊杆：按设计及规范要求，采用吊筋穿板缝上部用40*3扁铁固定。
（4）连接件安装：用丝杆连接，先暂时套上螺母。
（5）龙骨安装：
1）根据拉好的标高控制线，将龙骨安装在吊杆的吊桂件上，拧紧吊挂件上的螺丝将龙骨卡住。主龙骨间连接用配套插接件，接缝不应超过2mm，主龙骨间距用平直木方上按主龙骨间距钉上的圆钉临时卡住。大面积吊顶主龙骨安装时还应适当起拱，起拱高度不小于房间短向跨度的1/200。
2）副龙骨垂直于主龙骨安装，在主副龙骨交叉点用副龙骨吊桂件将副龙骨固定在主龙骨上，吊挂件的Ｕ形腿用钳子卧入主龙骨内，副龙骨连接也用插件进行，对接错位偏差不得超过2mm，副龙骨间距300mm。

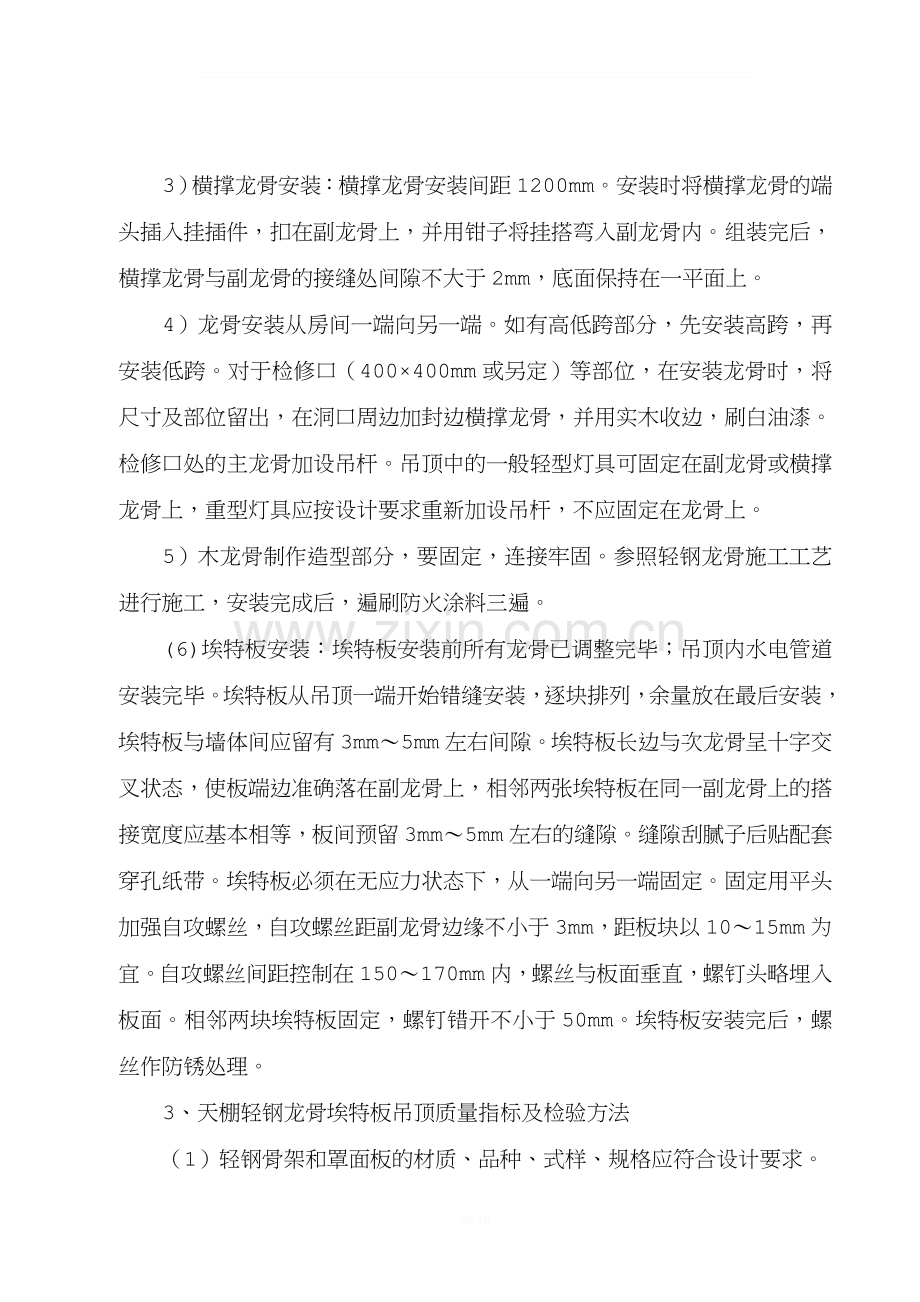

3）横撑龙骨安装：横撑龙骨安装间距1200mm。安装时将横撑龙骨的端头插入挂插件，扣在副龙骨上，并用钳子将挂搭弯入副龙骨内。组装完后，横撑龙骨与副龙骨的接缝处间隙不大于2mm，底面保持在一平面上。
4）龙骨安装从房间一端向另一端。如有高低跨部分，先安装高跨，再安装低跨。对于检修口（400×400mm或另定）等部位，在安装龙骨时，将尺寸及部位留出，在洞口周边加封边横撑龙骨，并用实木收边，刷白油漆。检修口处的主龙骨加设吊杆。吊顶中的一般轻型灯具可固定在副龙骨或横撑龙骨上，重型灯具应按设计要求重新加设吊杆，不应固定在龙骨上。
5）木龙骨制作造型部分，要固定，连接牢固。参照轻钢龙骨施工工艺进行施工，安装完成后，遍刷防火涂料三遍。
(6)埃特板安装：埃特板安装前所有龙骨已调整完毕；吊顶内水电管道安装完毕。埃特板从吊顶一端开始错缝安装，逐块排列，余量放在最后安装，埃特板与墙体间应留有3mm～5mm左右间隙。埃特板长边与次龙骨呈十字交叉状态，使板端边准确落在副龙骨上，相邻两张埃特板在同一副龙骨上的搭接宽度应基本相等，板间预留3mm～5mm左右的缝隙。缝隙刮腻子后贴配套穿孔纸带。埃特板必须在无应力状态下，从一端向另一端固定。固定用平头加强自攻螺丝，自攻螺丝距副龙骨边缘不小于3mm，距板块以10～15mm为宜。自攻螺丝间距控制在150～170mm内，螺丝与板面垂直，螺钉头略埋入板面。相邻两块埃特板固定，螺钉错开不小于50mm。埃特板安装完后，螺丝作防锈处理。
3、天棚轻钢龙骨埃特板吊顶质量指标及检验方法
（1）轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。
（2）轻钢骨架的大、中、小龙骨安装必须位置正确，连接牢固，无松动，平直无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。
（3）罩面板应无脱层、翘曲、折裂、缺楞掉角等缺陷；安装必须牢固。
（4）罩面板表面平整、洁净、颜色一致，无污染、反锈等缺陷。
（5）罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直正齐；接缝应严密顺直。
4、天棚轻钢龙骨埃特板吊顶允许偏差和检验方法见下表。
序 号
项 目
允许偏差（mm）
检 验 方 法
1
表面平整度
3
用2m靠尺和楔形塞尺检查
2
接缝平直度
3
拉5m线（不足拉5m通线）用钢直尺量检查
3
接缝高低差
1
用钢直尺和塞尺检查
5、质量通病防止措施
（1）吊顶不平：主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致；施工时应认真操作，检查各吊点的紧挂程度，并拉通线检查标高与平整度是否符合设计要求和规范标准的规定。
（2）轻钢骨架局部节点构造不合理：吊顶轻钢骨架在留洞、灯具口、通风口等处，应按图纸上的相应节点构造采取角钢架加固设置龙骨及连接件，使构造符合图纸上的要求，保证吊挂的刚度。
（3）轻钢骨架吊固不牢：顶棚的轻钢骨架应吊在主体结构上，并应拧紧吊杆螺母，以控制固定设计标高；顶棚内的管线、设备件不得吊固在轻钢骨架上。
（4）罩面板分块间隙缝不直：罩面板规格有偏差，安装不正；施工时注意板块规格，拉线找正，安装固定时保证平整对直。
（5）压缝条、压边条不严密不平直：加工条材规格不一致；使用时应经选择，操作拉线找正后固定、压粘。
6、安全文明、环保控制措施
针对吊顶安全施工的重要性，我公司制定了严格的吊顶施工安全操作制度：
（1）进入施工现场，必须戴好安全帽，扣好帽带。
（2）在操作中，应坚守工作岗位，严禁酒后操作。
（3）禁止穿拖鞋、高跟鞋、裙子、易滑、带钉的鞋上架等操作。
（4）外脚手架、防护设施、安全标志、警告牌、脚手架边墙件不得擅自拆除，需要拆除必须经过加固后经施工负责人同意。
（5）吊顶施工所使用的机具必须严格检查，各漏电保护开关符合施工规范要求。
（6）人字梯必须牢固并使用规范，临边作业时必须系好安全带。
7、成品保护措施
（1）轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。
（2）轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。
（3）工程中已安装好的门窗、已施工完毕的地面、墙面、窗台等，在施工顶棚时应注意保护，防止污损。
（5）轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。
（5）为了保护成品，罩面板安装必须在顶棚内管道试水、试压，保温一切工序全部验收合格后进行。
