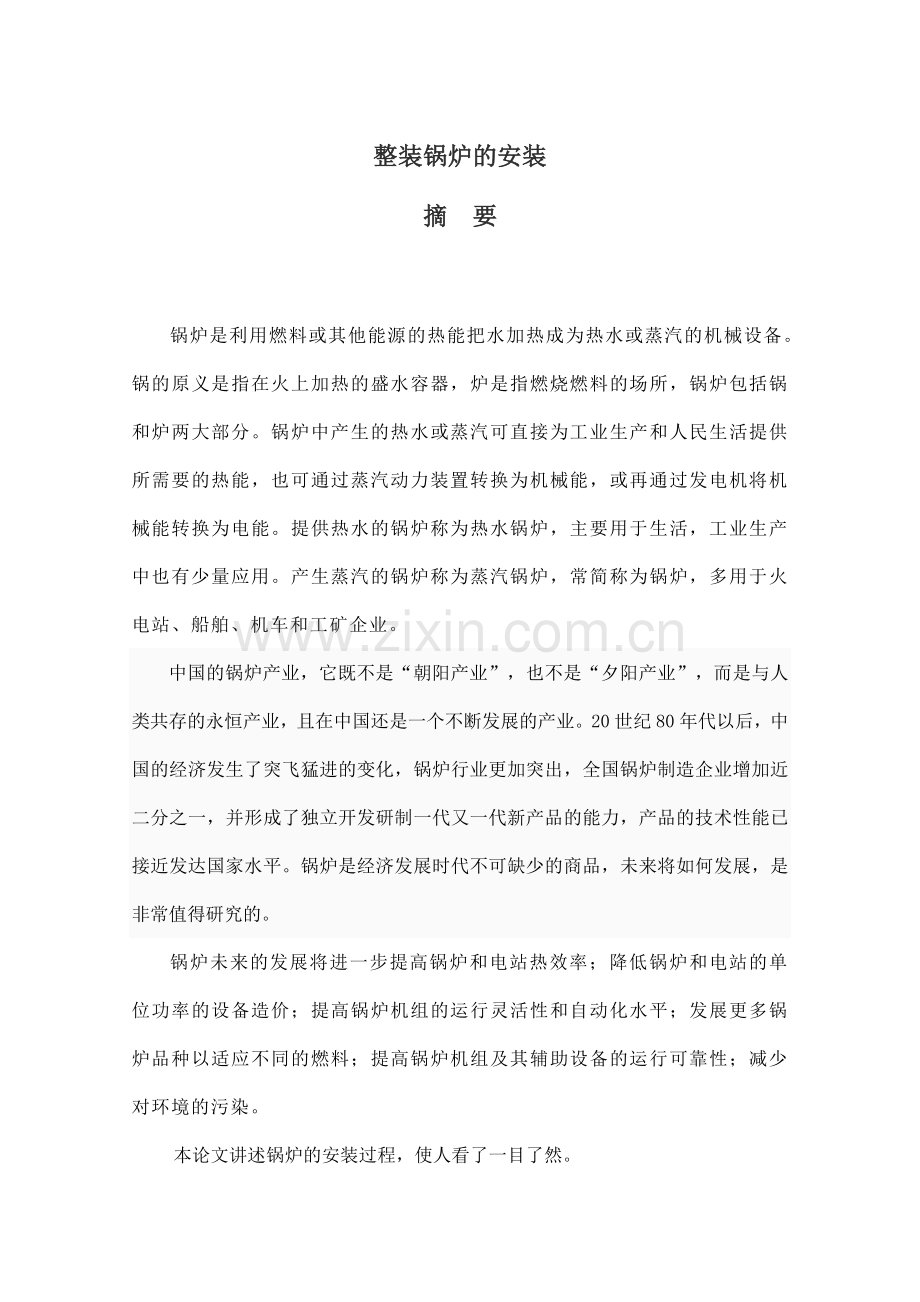

整装锅炉的安装摘 要锅炉是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。中国的锅炉产业，它既不是“朝阳产业”，也不是“夕阳产业”，而是与人类共存的永恒产业，且在中国还是一个不断发展的产业。20世纪80年代以后，中国的经济发生了突飞猛进的变化，锅炉行业更加突出，全国锅炉制造企业增加近二分之一，并形成了独立开发研制一代又一代新产品的能力，产品的技术性能已接近发达国家水平。锅炉是经济发展时代不可缺少的商品，未来将如何发展，是非常值得研究的。 锅炉未来的发展将进一步提高锅炉和电站热效率；降低锅炉和电站的单位功率的设备造价；提高锅炉机组的运行灵活性和自动化水平；发展更多锅炉品种以适应不同的燃料；提高锅炉机组及其辅助设备的运行可靠性；减少对环境的污染。本论文讲述锅炉的安装过程，使人看了一目了然。关键词：锅炉 安装 机械设备 ABSTRACTThe boiler is using fuel or other energy heat energy to heat water become hot water or steam mechanical equipment. Pot of the original meaning is to point to in the fire heated water container, furnace refers to the burning fuel sites, boiler including POTS and furnace of two parts. The boiler is produced in hot water or steam can be directly for the industrial production and peoples living provide needed heat energy, also through steam power plant converts energy into mechanical energy, or again through the mechanical energy into electricity generator conversion. Provide hot water boiler called hot water boiler, mainly used for life, in industrial production with small application. Generate steam boiler called steam boiler, often referred to as boiler, more for selecting, ship, locomotive and industrial and mining enterprises. Chinas boiler industry, it is neither sunrise industry, not too the sunset industry, but with humanity coexistent eternal industry, and in China or a continuous development of industry. After 1980s, Chinas economy has happened by leaps and bounds change, boiler industry more prominent, the boiler manufacture enterprise increased nearly 1/2, and formed independently developed new products generation after generation and the ability of technical performance, product already close to those of developed countries. The boiler is economic development era indispensable commodities, the future will how to develop, it is worth studying. Boiler future growth will further improve power station boiler and thermal efficiency, Reduces the boiler of power plant and power equipment cost of unit, Improving boiler unit operation flexibility and automation level, Develop more boiler varieties to meet the different fuel, Improving boiler unit and auxiliary equipment operation reliability, Reduce environment pollution. KEY WORDS: Boiler，Installation，Mechanical equipment目 录绪 论4第一章工程概况5第一节工程特点5第二节施工进度计划及工期保证措施5第三节工程主要系统及设备特点6第四节主要工程量6第二章施工准备7第一节设备清点验收7第二节基础验收及放线7第三章工程设备及材料供应8第四章施工方案8第一节安装程序8第二节设备开箱清点验收9第三节锅炉的吊装9第四节锅炉水压试验9第四节锅炉附属设备安装，操作工艺10第五节锅炉房内管道安装10第六节质量控制计划及措施11第七节安全措施11第八节本工程执行的规范标准12参考文献13结语14致敬15绪 论特种设备安全监察条例所定义的锅炉是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并对外输出热能的设备，其范围规定为最高安全水位时存水容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于O1MPa(表压)，且额定功率大于或者等于O1Mw的承压热水锅炉；有机热载体锅炉。 锅炉的概念中还包括其安全附件、安全保护装置和与安全保护装置相关的设施。锅炉是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称锅炉，多用于火电站、船舶、机车和工矿企业。第一章工程概况第一节工程特点1、设备优良、工艺先进、系统布置（1）锅炉选用泰安市金山口锅炉有限公司的DZL4.2-0.7/95/70-A锅炉一台。（2）锅炉给水水质处理选用GN1000树脂罐型离子交换器。（3）消烟除尘：采用水膜脱硫除尘器。（4）锅炉上煤机：TGS-6型提升机上煤机。（5）锅炉除渣选用：SGC-6型链条刮板出渣机。（6）锅炉辅机：鼓、引风机均由锅炉制造厂提供、炉排减速机机也由锅炉制造厂提供。2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。第二节施工进度计划及工期保证措施1、本工程根据甲方要求工期，工期天数为15天。我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：锅炉就位：1天。辅机及烟风道安装：3天。管道及泵房的安装：3天。水压试验：0.5天。 烘煮炉试运行：7天。总体验收：0.5天。第三节工程主要系统及设备特点1、锅炉供热量：4.2MW 出水温度：95 回水温度：70 工作压力：0.7MPa 本体受热面积：173.82m2 炉排有效面积：8.3 m2 炉膛有效容积：12.354 m3 燃烧方式：链条炉排适应燃料：II、III类烟煤 测试热效率：81.84% 循环水量: 144t/h 满负荷运行耗煤量：1080.8kg/h 排烟温度：170 烟尘排放浓度： 94.9mg/Nm3(除尘后)烟气黑度：小于林格曼I级 水压试验压力：1.05MPa出水管直径：DN150 回水管直径：DN150锅炉总重： 32.5t锅炉运输尺寸：9.2092.643.607 mmm锅炉安装尺寸：9.914.544.637 mmm2、锅炉给水系统原水进入离子交换器进行水处理，生产软化水至水箱储备，储备软化水由补水泵送入锅炉循环系统。第四节主要工程量序号 名称 单位 数量1 热水锅炉DZL4.2-0.7/95/70-A（快装） 台 12 鼓风机G6-45-*11No.7.5A 台 13 引风机Y6-41-11No.10.0C 台 14 炉排减速机（由锅炉厂供配） 台 15 除渣机、上煤机 台 各16 烟、风道管 套 12、锅炉补水系统序号 名称 单位 数量1 GN1000离子交换器 Q=8-20m3/h 个 12 软水箱 台 13 锅炉补水泵IS50-32-200 Q=12.5m3 台 14 阀门仪表 套 15 各种管道 套 16 分（回）水缸400 L=1130 台 2第二章施工准备第一节设备清点验收（1）对于锅炉本体主要进行外观检查有无损伤，与设计要求是否相符，炉膛内砌筑的耐火材料有无脱落及炉排是否完整，有无断裂现象。（2）根据设备（配件）装箱清单逐箱逐件进行清点验收，对于缺件、损伤及不符合设计要求等物件作好记录。清点记录由甲乙双方签章，并交工归档。第二节基础验收及放线（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度的75%以上，具有中间交接技术文件，并在基础上标出纵、轴中心及标高控制点（线）后进行。（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、设备安装图进行复测检查，并应按其放出安装基准线，安装基准线如下。1）锅炉基础纵向和横向中心基础准线，炉排前轴基准线或锅炉前面板基准线。2）炉排传动装置基础的纵向和横向中心基准线。3）鼓、引风机基础的横向中心基准线。4）锅炉（设备）基础的标高基准点（线），应在基础四周的明显位置分散标出，其各点标高偏差不应大于1mm。（3）基础验收、放线应做好记录第三章工程设备及材料供应所有设备，管道、管件、板材、型材根据标书要求提供。第四章施工方案第一节安装程序1.1施工准备：锅炉安装工程的准备工作，是整个工程质量、进度及经济性的主要环节，由于该项工程复杂性，必须细致地进行预先计划和编排，才能使工程顺利进行。1.1.1施工队伍的组织：根据施工组织设计合理组织施工队伍，配合专业工程的技术力量、指派具有锅炉安装专业知识的工程技术人员担任工长，并对施工班组进行技术交底。1.1.2设备机具：机具准备按计划表由专人负责。1.1.3图纸会审：由技术负责人负责。1.1.4材料准备：由专人负责按计划供料。1.1.5基础验收：对设备基础按图纸进行验收，验收工作由施工单位、建设单位共同验收。建设单位应将锅炉基础主要纵、横向中心线、标高线、基准点向安装单位进行移交，并检查基础外形有无裂缝、空洞、漏筋、检查尺寸、水平度位置关系，基础质量应符合国标GB50273-98规范标准1.1.6基础放线：基础验收后，进行安装放线，放线以锅炉基础图为准，根据基础坐标位置，分别用墨线弹出锅炉整体的三条基准线，并做出标记：A 纵向基准线：自炉前至炉后B 横向基准线：一般采用前轴中心线。C 标高基准线：可在基础附近的墙、柱分别做标记，各标记间误差不超过1mm。D 附属设备的中心线。放线结束后，全面进行复查，并做出记录，各尺寸不得超过下列允差：基础各中心线间距误差为1。各基础相应对角线误差为5。第二节设备开箱清点验收开箱清点工作由甲乙两方共同进行，清点依据以设备装箱单，按图核对箱号无误后开箱，按装箱单核对规格、型号、数量清点，并做好记录，发现缺件、损坏、变形、错件做好记录，会同甲方人员做出处理意见。对缺件、无法修复缺陷的部件列表送甲方做出处理决定。对于小件，精密件要入库保管，对于短时间不用的部件从新装箱保存，并注意防雨。第三节锅炉的吊装吊装前，将锅炉运至指定的吊装地点。配置相应的吊锅炉垫板。吊装锅炉利用QY80汽车吊，吊装时绑扎要对称，使起吊后保持平稳状态，在过路的耳朵上绑扎溜绳，以控制锅炉的转动吊锅炉吊装后，对锅炉进行较正，然后用垫铁对锅炉进行找正找平。最后用地脚螺栓进行固定第四节锅炉水压试验水压试验压力按“热规”1.5工作压力Mpa=1.50.7=1.05Mpa执行。水压试验的方法及要求：1）水压试验前的准备工作水压试验是检验锅炉受压系统严密性的手段。试验范围包括受热面、本体管路等。试压前，全部系统均已安装完毕，并检查是否有堵塞或盲板不当之处。（安全阀必装临时盲板，不参加试压）。试压用的压力表，应经过校验，其量程应为试验压力的两倍并且并不应少于2块。试压用水应清洁。水温应高于室内温度，以防止结露但最高不超过60，最低水温不应低于5。冷水进入锅炉的速度要缓慢。加满锅炉后，应放置一定时间达到不结露时，再进行试验。联接上水管，试压泵及排水管，排水管应排至室外远离基础之处，最好直接排入下水道。2）水压试验步骤及注意事项水压试验的压力1.05Mpa执行。充水速度不宜过快，当锅炉充满水。最高点放空气阀门已不排出空气时，将放气阀门关闭。擦净放气时带走的水迹，初步检查充水的各部分，如果有泄漏时，应进行处理。升压应缓慢。当压力升至0.39Mpa（表压）时，稳压进行一次全面检查，对人孔、手孔、法兰螺栓的泄漏，可拧紧螺栓。如有严重漏水时，应停止水压试验检修补后，再进行水压试验。压力升至工作压力时，停止升压全面检查渗漏情况。然后再升至试验压力保持5分钟，降至工作压力，进行检查，达到下列条件合格。A在试验压力下，保持20分钟，然后降到工作压力下进行检查，检查期间压力应保持不变。B 焊缝处，无任何泄漏。水压试验合格后，应办理水压试验会签记录。锅炉内的水应设专人放水，将系统内的水全部排出。冬季要有防冻措施。注意事项：A 在试压的过程中，应停止受压系统周围与试压无关的一切工作。B 在试验压力下的试压，要尽量少做。一般在工作压力下的试压检查。C 放水时，注意打开顶部阀门，以保证系统内的水全部排空。D 水压试验时，压力超过0.39Mpa以后，不准再做拧紧螺栓，补漏工作。E 焊缝的补焊，不宜带水操作，补焊应焊透。不得堆焊。关键部位的焊缝，泄漏严重时。应铲掉原有焊缝，重新焊接。第四节锅炉附属设备安装，操作工艺鼓引风机安装先将风机一侧定位垫好，再利用垫铁将电机侧找正，用砼将地脚螺栓注好。待砼强度达到75%时，复查风机的水平度，紧好地脚螺栓。风机不得承受风管及其他构件重量。风管应分段支吊架支撑，法兰连接处应严密不漏，检查锅炉风机室调节阀操纵是否灵活，定位是否正确可靠。风机运转：接通电源单机试车，检查风机转向是否正确。有无磨擦和振动现象，滚动轴承温度最高不得超过80，风机持续运转历时应不小于72小时。引风机一般510分钟，关小烟气调节阀。第五节锅炉房内管道安装锅炉房内管道安装应遵照下列规范：工业管道工程施工及验收规范金属管道篇GB50235-97现场设备、工业管道焊接工程施工及规范GB50236-98管道支吊架参照国家标准图集R402室内热力管道支吊架进行施工锅炉房供水管水平管、给水管、排污管均应向介质流动方向倾斜，以利于疏水和排污，坡度为3/1000。其他输水管道应逆水流方和倾斜，坡度为2/10003/1000管道法兰与设备及阀件联结的法兰配制。温度表及压力表安装温度表：1、温度表应安装于便于观察处。2、应准确标明最高供热温度，超温应报警。压力表：1、压力表安装前应检验合格且有封印，在刻度盘上划红线指示工作压力。2、精度不低于2.5级，表盘与直径大小适宜，不小于100mm。3、压力表装置应有水弯，表与存水弯之间应安装三通旋塞。第六节质量控制计划及措施1）加强思想教育，贯彻“质量第一”思想，提高企业信誉。2）组成三级质量检查网，落实到人头，对每个施工环节严格把关，因时接受质量检查人员的监督检查，对所指出的问题及时改正，检查人员第二次检查时，不得再发生类似问题。分公司质量检查网：3）严格遵照设备技术文件及设计图纸施工。4）质量标准要达到施工验收规范的要求。5）严格控制工序验收，上一工序没有验收合格，下一工序不得开工，特别对隐蔽工程更要注意，严格把关。6）施工中遇有问题，应及时向技术人员报告，不得擅自决定，以尽量避免差错和返工。7）严格施工工艺纪律，对不符合标准的项目，坚决返工，不隐瞒施工。8）全部工程合格率要达到100%。第七节安全措施1）施工前组织施工人员熟知安全知识，树立安全生产思想，建立安全生产领导小组。2）进入施工现场人员必须戴好安全帽，高空作业要系安全带，穿防滑鞋，安全带系在立柱、梁上。3）脚手架必须绑扎牢固，跑板应结实并铺稳，杜绝探头板。4）严格执行“建设安装安全操作规程”的有关规定，不得违章指挥和违章作业。5）现场使用机械设备应指定专人负责管理和操作，严格遵守操作规程。6）对脚手架、钢架板及使用中的电动工具等，应临是接地，各处电线必须绝缘良好。7）起重工作应服从统一指挥。操作时必须精神集中，严格执行操作规程，重件起吊离地200mm左右时，应停车检查确认安全后，方可继续起吊，起吊物下严禁站人或通过。8）水压试验时，不得在焊口，法兰及阀门的正面站人，禁止带压修补。9）禁止酒后施工。10）搞好施工现场的三通一平，做到文明施工。第八节本工程执行的规范标准特种设备安全监察条例热水锅炉安全技术监察规范工业锅炉安装工程施工及验收规范GB50273-98压缩机、风机、泵安装工程施工及验收规范GB50275-98工业管道工程施工及验收规范金属管道篇GB50235-97现场设备、工业管道灶接工程施工及验收规范GB50236-98参考文献1特种设备安全监察条例2热水锅炉安全技术监察规范3工业锅炉安装工程施工及验收规范GB50273-984压缩机、风机、泵安装工程施工及验收规范GB50275-985工业管道工程施工及验收规范金属管道篇GB50235-976现场设备、工业管道灶接工程施工及验收规范GB50236-987工业锅炉 机械工业出版社8工业锅炉原理西安交通大学出版社9锅炉房实用设计手册（第二版）机械工业出版社，10锅炉及锅炉房设备中国电力出版社，11循环流化床理论设计与运动中国电力出版社12锅炉工操作技术要领图解山东科学技术出版社结语工业锅炉目前是中国主要的热能动力设备，工业锅炉多于电站锅炉，近年来，中国电站锅炉行业取得了快速的发展。其一，产量大幅增长，行业产能快速提升。目前，整个行业的产能已经超过8000万千瓦，不仅能满足国内电力工业建设的需要，而且还进入了国际市场中国锅炉制造业取得了长足的进步，目前已可以生产多种不同压力等级和容量的锅炉，已成为当今世界锅炉生产和使用最多的国家。同时，轻工纺织、能源化工、钢铁煤炭等锅炉相关产业的迅速发展给锅炉行业带来了广阔的发展空间和发展动力。致敬本论文最终得以顺利完成，非常感谢我的指导教师孙爱萍老师。从论文选题指导论文最终完成，她都给予我尽心尽力的指导。孙爱萍老师严谨的治学态度深深的影响着我，对我今后的工作学习生活必将产生影响。感谢化工医药学院的所有老师，他们严谨的学风、渊博的知识、毁人不倦的品格一直感染和激励着我不断上进，是我大学三年时光充实而有意义。海纳百川，取则行远，在这所美丽的校园里，不断成长，在这里我所学到的，必将使我受益终生。 本论文在写作中，我也参照了大量的著作和文章，许多学者的研究成果及写作思路给我很大启发，在此向这些学者们表示由衷的感谢。感谢我的家人、同学、朋友对我的大力支持，他们的无私奉献、关爱和支持使我能够继续去追求自己的人生理想和目标。感谢所有关心、帮助和支持我的人。在论文即将完成之际，我的心情无法安静，从开端进入课题到论文的顺利完成，有多少可敬的师长、同学、朋友给了我无言的帮助，在这里请接收我诚挚的谢意！
