村定向安置房项目北区建筑节能专项方案.doc

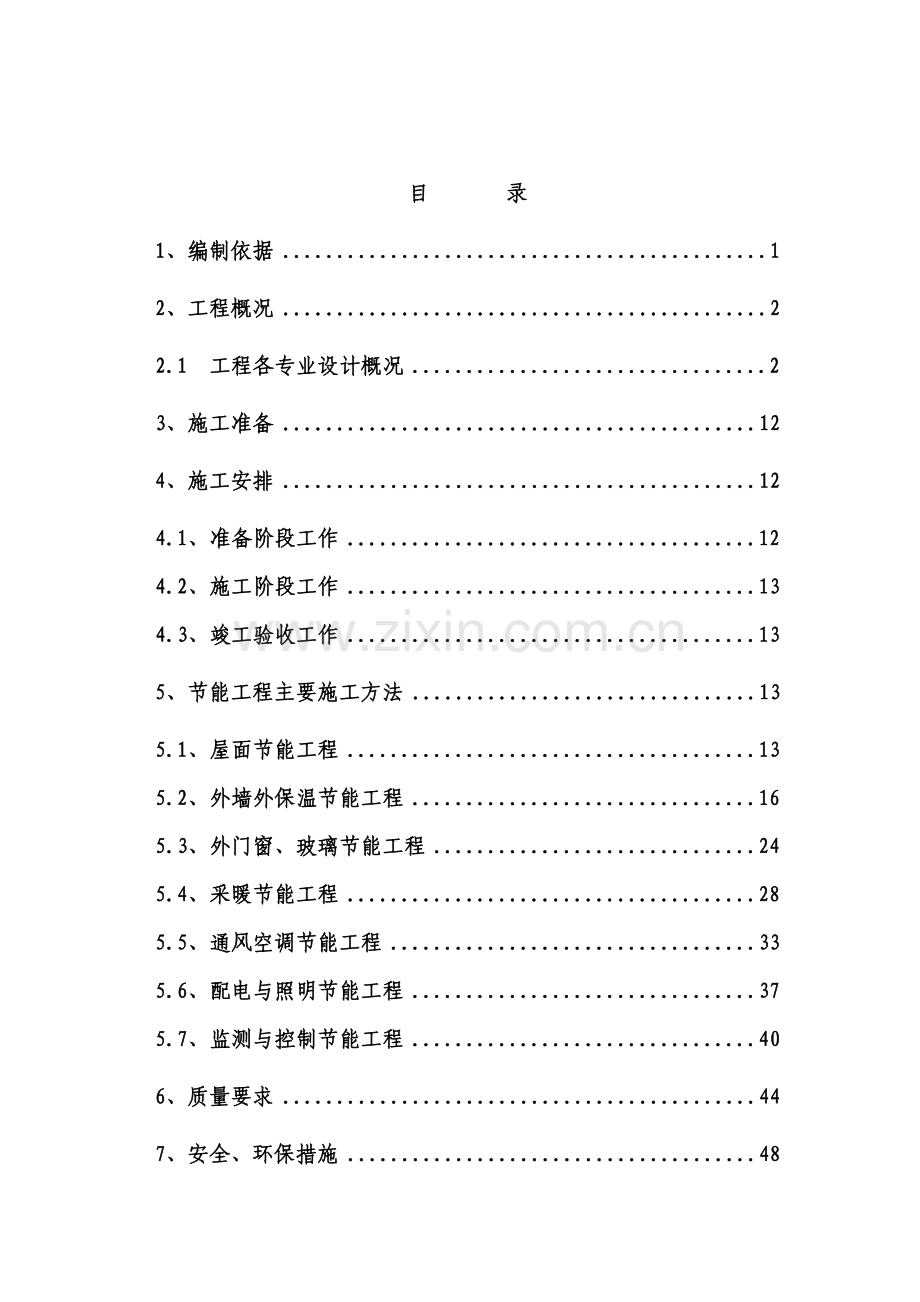

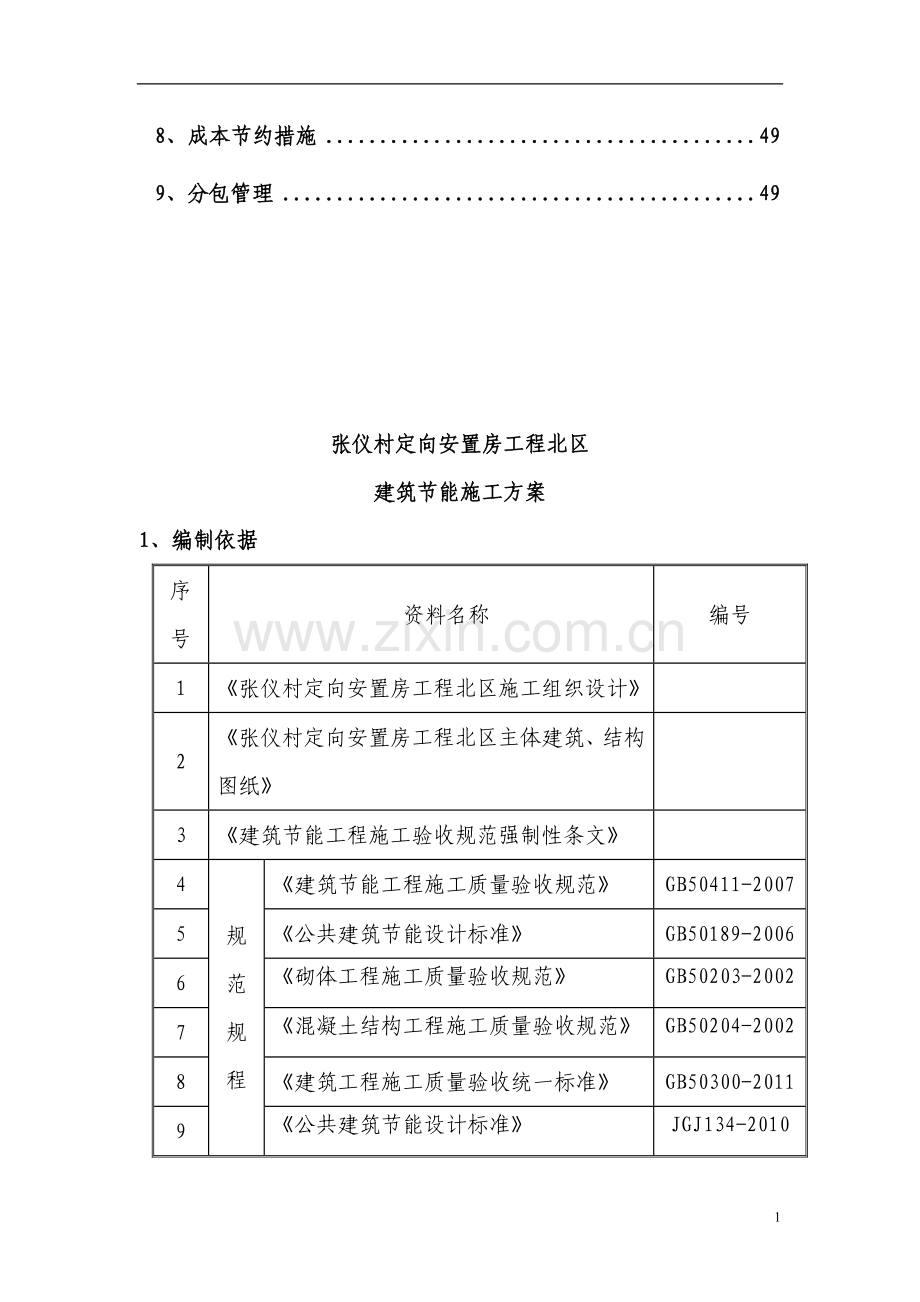

目 录1、编制依据12、工程概况22.1 工程各专业设计概况23、施工准备124、施工安排124.1、准备阶段工作124.2、施工阶段工作134.3、竣工验收工作135、节能工程主要施工方法135.1、屋面节能工程135.2、外墙外保温节能工程165.3、外门窗、玻璃节能工程245.4、采暖节能工程285.5、通风空调节能工程335.6、配电与照明节能工程375.7、监测与控制节能工程406、质量要求447、安全、环保措施488、成本节约措施499、分包管理49张仪村定向安置房工程北区建筑节能施工方案1、编制依据序号资料名称编号1张仪村定向安置房工程北区施工组织设计2张仪村定向安置房工程北区主体建筑、结构图纸3建筑节能工程施工验收规范强制性条文4规范规程建筑节能工程施工质量验收规范GB50411-20075公共建筑节能设计标准GB50189-20066砌体工程施工质量验收规范GB50203-20027混凝土结构工程施工质量验收规范GB50204-20028建筑工程施工质量验收统一标准GB50300-20119公共建筑节能设计标准JGJ134-201010民用建筑节能设计标准DBJ01-602-9711图集建筑构造通用图集（华北标准）88J112，88JX12公共建筑节能构造06J908-22、工程概况2.1 工程各专业设计概况2.1.1建筑概况序号项 目内 容1建筑功能住宅楼、商业楼、车库2设计使用年限50年3结构体系剪力墙结构、框架结构4建筑规模楼号建筑性质地上层数地下层数地上面积(m2)其中阳台面积5北区地上A1#楼住宅/商业34230866.411108.55A2#楼住宅/商业30217833.72873.15A3#楼住宅/商业34230866.411108.55A4#楼住宅/商业30217833.72873.15A5#楼住宅/商业34230866.411108.55A6#楼住宅/商业6-1025869.5638.5A7#楼住宅/商业26223692.26850.45A8#楼住宅/商业19217347.63624.52A9#楼住宅/商业26223692.26850.45C1#楼住宅/商业22778.120.00C2#楼住宅/商业22704.360.00C3#楼住宅/商业222926.780.00C4#楼住宅/商业22495.960.00C5#楼配套/商业22495.960.00C6#楼配套/商业22495.960.00C7#楼配套/商业22506.920.00C8#楼配套/商业22888.80.00C9#楼配套/商业22498.280.00地下地下车库汽车库/2/6耐火等级住宅建筑耐火等级二级，地下室耐火等级一级7防水等级地下室防水等级为一级、屋面防水等级为一级8墙体地上隔墙采用加气混凝土砌块体系，户内隔墙采用100厚，分户隔墙采用200厚，管井墙采用100厚。9屋面保温为60厚挤塑聚苯板，防水为3+3厚SBS改性沥青防水卷材。10外墙保温80厚膨胀聚苯板11外装修涂料12内墙面刮腻子刷耐水涂料13楼地面厅室地砖，厨卫做防水保护层14顶棚合成树脂乳液涂料顶棚、聚合物水泥基防水涂料顶棚、顶棚保温15门 窗地下部分特级防火卷帘、钢质防火门、铝合金窗、木门地上部分木质防火门、铝合金窗、铝合金转角窗、铝合金门、木门、钢制防盗门、木质推拉门、木质折叠门16建筑防水地下室防水住宅建筑防水等级为一级，钢筋混凝土自防水，基础采用S8抗渗混凝土，外墙及纯地下室部分的顶板和梁采用S6抗渗混凝土。建筑主体外贴卷材防水层(SBS改性沥青卷材两层3mm+3mm)车库底板、外墙防水等级为一级，钢筋混凝土自防水，采用S6抗渗混凝土。车库外侧墙、底板防水：二层SBS橡胶改性沥青卷材(3+3)；车库顶板防水：二层SBS橡胶改性沥青卷材(3+3)。室内防水住宅建筑室内防水：卫生间做2.0厚JS聚合物水泥防水涂料，型。立墙1800高；分多遍涂刷。洗衣机位及雨罩防水做法为1.5厚JS聚合物水泥防水涂料，型。卫生间防水：2.0厚JS聚合物水泥基复合防水涂料屋面防水住宅建筑：屋面防水等级为一级，两层SBS改性沥青防水卷材组合，3+3厚。室外出口地面建筑屋顶防水：采用加强的做法，严防漏水。地上水平出挑部分防水均在根部与外墙结合处涂抹1.5厚JS防水涂料，水平面满涂，垂直面上翻250mm。2.1.2结构概况结构概况表序号项目内容1结构形式住宅为剪力墙结构，筏板、地梁基础；车库为框架结构，筏板基础2抗震设防类别丙类建筑3设计概况抗震设防裂度结构安全等级结构设计使用年限地基基础设计安全等级8度二级50年二级4水文地质根据地勘报告，本场区地下水位埋深较深，不考虑地下水腐蚀性问题。5抗震等级地上剪力墙抗震等级为二级，地下室框架-剪力墙体系抗震等级为二级。6钢筋接头形式框架梁、框架柱、剪力墙暗柱主筋采用机械连接接头，其余构件受力钢筋d16mm时，采用机械连接接头，受力钢筋直径16mm时，采用绑扎连接接头。7钢筋型号HPB235级、HRB335级、HRB400级8焊条HPB235钢筋采用E43型， HRB335钢筋采用E50型，HRB400钢筋采用E50型9钢筋保护层厚度基础底板及地梁（有垫层）上铁25mm下铁40mm墙体地下室外墙外侧、水池池壁内侧25mm外墙外侧20mm其他15mm柱30mm梁25mm楼板15mm10混凝土强度等级基础主楼基础垫层C15基础底板及地梁、独立柱基及抗水板采用抗渗混凝土，抗渗等级S6；地下二层、地下一层外墙（包括与墙相连的柱）均采用抗水混凝土，抗渗等级S6；位于纯地下室部分的顶板和梁均采用抗水混凝土，抗渗等级S6。（消防水池底板及侧墙均采用抗渗混凝土，抗渗等级S6）主楼基础底板C40车库独基垫层C15车库独基及抗水板C40+0.000以下剪力墙与剪力墙相连的柱C40独立柱C40梁、板C40楼梯C40地上附属楼柱C40梁板C30A1#、A3#、A5#首层至11层剪力墙、柱C4012层至20层剪力墙、柱C3521层以上剪力墙、柱C30A2#、A4#首层至七层剪力墙、柱C408至16层剪力墙、柱C3517层以上剪力墙、柱C30A6#、A8#首层至3层剪力墙、柱C404层以上剪力墙、柱C30A7#首层至5层剪力墙、柱C406至12层剪力墙、柱C3513层以上剪力墙、柱C30地上所有顶板梁C302.1.3机电设备概况1.给排水概况序号项目内容1生活给水系统室内给水系统的主干管和主立管采用优质衬塑无缝钢管，管径小于DN100为快装件或丝扣连接，管径DN100为沟槽连接；支管采用PP-R管热熔连接，住宅户表后的支管均埋地敷设。本工程给水系统分为低、中、高、超高四个区，低区为地下二层至地上三层，由市政直接供水；中区为地上四层至地上十五层，高区为地上十六层至地上二十八层，超高区为地上二十九层至地上三十四层，中、高、超高生活给水有北区两个给水泵房叠压变频供水。2生活热水系统生活热水系统的主干管和主立管采用优质衬塑无缝钢管，管径小于DN100为快装件或丝扣连接，管径DN100为沟槽连接；支管管材采用PP-R管热熔连接连接。热水系统由每户厨房或卫生间内的电热水器供给，公共厨房采用燃气热水器，热水管道预埋。3中水供水系统室内中水系统的主干管和主立管采用主干管、立管采用优质衬塑无缝钢管，管径小于DN100为快装件或丝扣连接，管径DN100为沟槽连接；支管采用PP-R热熔连接；本工程中水给水由市政中水供给，中水给水到位前均使用市政生活给水，本工程给水系统分为低、中、高、超高四个区，低区为地下二层至地上三层，由市政直接供水；中区为地上四层至地上十五层，高区为地上十六层至地上二十八层，超高区为地上二十九层至地上三十四层，中、高、超高中水给水由南区两个中水给水泵房变频供水。4生活排水系统室内排水管：与排水立管连接的底部横干管及出户管均采用优质W型机制柔性接口排水铸铁管，采用法兰连接；室内支管、立管均采用聚丙烯超级静音排水管。压力排水管采用承压为1.0MPa热镀锌钢管，法兰连接。建筑排水采用雨污分流、污废合流。住宅卫生间级厨房污水汇合后排至室外小区污水管网，经过室外化粪池后介入市政污水管网。公建的厨房污水须设2级隔油，地下一层及地下二层污水汇总到污水池，采用机械排到室外小区污水管网，首层单独排污，二层至顶层一起排。5雨水系统雨水管采用承压为1.6MPa热镀锌钢管，法兰连接。屋面雨水均外排，重力流。外排雨水经散水引入透水地面及绿地。 2.采暖、通风概况序号项 目内 容1通风空调系统送排风系统均采用普通镀锌钢板；住宅、首层店铺采用分体空调，地下一、二层均为VRV变频空调，机房值班、电梯机房采用分体空调，汽车库、库房、电器用房、锅炉房、热力站、水泵房等设备用房、电梯机房及公共卫生间等均设有机械排风系统。机械送、排风系统为自动喷流导引系统，在绿地排出时，高出绿地地面1米。2消防、喷淋系统室内消火栓管道采焊接钢管；自动喷淋采用热镀锌钢管，丝接和沟槽连接；消防水池设于北区，南北区消防水公用，系统分开独立设置；住宅楼每层设双阀双出口消火栓，首层及公共部分设单出口消火栓；汽车库、自行车库为预作用自动灭火系统，地下一层及首层商业区域设湿式自动灭火系统；有吊顶房间采用下垂型68度喷头，地下室及车库采用直立型68度喷头。3采暖系统室内采暖系统干管、立管采用热镀锌钢管，户内表后采用95度RPAPS熔接铝塑复合管；小区热源近期由燃气热水锅炉提供，水温80/60；远期市政热水管道引入后，接小区热力站。地下二层至首层公共部分采暖双管上行下给，干管铺设在地下室及首层楼板下，由地下室热力站直接供给。住宅部分采暖主立管采用下行上给双管异程式，采暖分二区：低区一层至十四层由地下室热力站直接供；，高区十五层至二十八层由地下室热力站直接供给。采暖系统形式为分户热计量，每户系统在供水管上安装锁闭调节阀、水过滤器、热量表、球阀，回水管上安装一锁闭阀。每户均设置一套集配器,入户管道接至集配器后分别接至各房间散热器。4.电气设计概况序号项目系统介绍1供配电系统在C1号楼、C2号楼、C8号楼首层分别设置一个低基变配电室，为A1#-A3#、A4#-A6#、A7#-A9#楼供配电，地下一层在北侧和南侧分别设置一个高基变配电室，为A1#-A6#楼和A7#-A9#楼商业及变配电室附近的地下两层车库配电；每栋住宅地上部分及附属地下部分所需要的电源由分别位于本栋住宅地下一层的光力柜提供，首层商业及车库部分所需要的电源由高基配电室内的低压柜提供；消防控制室、消防水泵、消防电梯、防排烟风机、火灾自动报警、应急照明、车库应急照明、生活水泵、客梯、污水泵以及安防设备等按一级负荷（A6#楼为二级负荷）要求供电，自动扶梯为二级负荷，其它负荷按三级负荷供电。2照明系统分一般照明和疏散、应急照明。一般功能场所采用T8高效直管节能荧光灯，电子镇流器，功率因数不小于0.9，配电室、弱电机房等场所采用T8三基色荧光灯，走廊、楼梯间等场所采用小功率节能灯，地下部分荧光灯吊链安装，楼梯、走廊小功率节能灯吸顶安装，住宅户内为螺口白炽灯；在楼梯间及其前室、消防电梯间及其前室、公共走道等处设置疏散指示标志灯（由集中蓄电池提供电源），超市部分应急照明设置集中蓄电池，首层商业等区域应急照明灯具及疏散标志灯均自带蓄电池。3动力系统采用放射式、树干式及放射式与树干式相结合的配电方式，对于单台容量较大的负荷及重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的供电方式，消防负荷采用末端自投供电；地下一层为主电缆分配层，共设置9个配电室，由配电室内接柜至总配电柜、由总配电柜至各配电竖井、层配电箱（柜）及各设备机房配电箱（柜）的干线电缆采用YJV型，沿封闭式金属防火线槽敷设，各设备机房内由配电箱（柜）至用电设备采用电缆和BV铜芯塑料导线沿线槽或穿镀锌钢管敷设，与消防有关的电缆选用铜芯耐火电缆，其余电缆选用YJV电缆，电气竖井内主干电缆至电表箱之间采用电缆T接连接方式。4防雷与接地系统本工程按三类防雷建筑设计。在屋顶采用10热镀锌圆钢作避雷带作为接闪器，连接线网格不大于20m20m或24m16m,；60米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接，将钢构架和混凝土钢筋互相连接；利用结构柱内不小于16贯通的对角主筋作为防雷引下线，所有外墙引下线在室外地面下80cm处引出一根40*4镀锌扁钢，伸出室外，距外墙皮的距离不小于1m。本工程采用综合接地体，利用基础底板钢筋网作为自然接地体，并沿建筑物室外敷设一圈40*4镀锌扁钢作为辅助环形接地体，综合接地电阻不大于1欧姆；本建筑物作等电位联结，所有进出建筑物金属管道外皮应采用10镀锌圆钢就近与环形接地体可靠联结，本工程卫生间作局部等电位联接，做法详见09BD13。 5消防报警及联动控制系统整个项目的消防系统按控制中心系统设计，含集中火灾报警控制器和专用消防联动控制设备，消防控制室设于北区A8#楼地下一层附近，内设集中火灾报警控制器、消防联动设备控制柜、消防事故广播主机、消防电话主机、消防系统供电电源等，在各楼首层均设置区域报警控制器。6弱电系统弱电系统包括网络、电话系统、有线电视系统、对讲系统、视频监控系统、停车管理系统。3、施工准备3.1 技术准备：3.1.1熟悉审查图纸：在施工前，项目组织项目有关技术人员及劳务队负责人对施工图纸进行详细审查，并对一些关键节点做到心中有数。根据施工图，本工程节能保温设计比较负责，节点较多、使用材料种类较多。这些在编制方案及日后施工中都得认真考虑周全，免去不必要的浪费及返工。3.1.2节能保温体系资料收集：从拿到施工图后，结合本工程的特点、难点及工期的要求，项目部积极组织人员研究各部分节能保温体系配置，以及针对各种体系配置进行质量、成本、工期等综合分析，并组织人员进行参观考察。3.2材料准备：采购合格产品，在进行场后立即组织进行复试，合格后方可投入使用。4、施工安排4.1、准备阶段工作4.1.1应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。4.1.2施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。4.1.3建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。4.1.4施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。4.1.5建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目施工人员应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。4.2、施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等）及其质量证明资料，具体如下：质量证明资料（保温系统和组成材料质保书、说明书、型式检验报告、复验报告，如：现场搅拌的粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。是否使用国家明令禁止、淘汰的材料、构配件、设备。有无建筑材料备案证明及相应验证要求资料。按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。验收不合格的工序，不得进行下一道工序的施工。4.3、竣工验收工作4.3.1参与建设单位委托建筑节能测评单位进行的建筑节能能效测评。4.3.2审查建筑节能工程竣工资料。4.3.3组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，认真进行整改，整改完毕后填写建筑节能工程竣工报验单。5、节能工程主要施工方法5.1、屋面节能工程5.1.1屋面保温施工准备5.1.1.1进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，软化系数、抗拉强度、导热系数等技术性能应符合设计要求。5.1.1.2 检验批按屋面面积每100m2抽查一处，每处10m2，且不得少于3处。5.1.1.3 热桥部位的保温做法全数检查5.1.1.4 保温隔热材料进场复检按同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组。屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩（10）强度、阻燃性。挤塑聚苯板质量要求表观密度（kg/m3）25导热系数 W/(mK)0.03抗压强度(MPa)在10%形变下的压缩应力(MPa)0.1570,48h后尺寸变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%，且不大于4mm。5.1.2屋面保温作业条件5.1.2.1铺设保温材料的基层施工完成后，将基层表面清扫干净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。5.1.2.2穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。5.1.2.3保温材料的运输、存放应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。5.1.3屋面保温层施工方法干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。5.1.4屋面保温层质量验收5.1.4.1屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1 基层；2 保温层的敷设方式、厚度和缝隙填充质量；3 屋面热桥部位；4 隔气层。5.1.4.2主控项目用于屋面的保温隔热材料，其干密度或密度、导热系数、压缩（10）强度、阻燃性必须符合设计要求和有关标准的规定。检验方法：检查材料的合格证、技术性能报告、进场验收记录和复验报告。屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和标准的规定。检验方法：观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。5.1.4.3一般项目屋面保温隔热层敷设施工应符合下列要求：松散材料应分层敷设、压实适当、表面平整、坡向正确；板材应紧贴（靠）基层、铺平垫稳、拼缝严密、找坡正确。板状保温材料的保温层厚度允许偏差为5，且不得大于4mm。检验方法：观察检查，检查施工记录。5.1.5屋面保温层成品保护5.1.5.1在已铺好的屋面保温层上不得直接行走、运输小车，行走线路应铺垫脚手板。5.1.5.2保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采取遮盖措施。5.1.6应注意的质量问题5.1.6.1保温隔热层功能不良保温材料密度过大，颗粒和粉末含量比例不均匀。保温材料铺设前含水量大，未充分晾干。5.1.6.2保温层厚度不均匀抹找平层的方法不当，压实过程中保温层被挤压。保温材料本身厚度不均匀。5.1.6.3对保温层厚度不均匀的预防措施进场材料必须严格检验，如发现不合格品，立即退场。保温层铺设时分层施工。分层铺设时，应掌握好各层的厚度，认真进行操作。在未达到强度标准的保温层上不得行走，车辆应在运输通道上行走，如遇找平层应边倒车边操作。5.2、外墙外保温节能工程本工程外墙外保温主要采用大模内置保温板法施工，采用后粘法施工。自熄型聚苯板性能指标项 目指 标项 目指 标表观密度（KG/M3）25弯曲变形（）20压缩强度（KPa）250吸水率%(V/V)4导热系数（W/MK）0.030氧指数%30断裂弯曲负荷（N）5拉伸强度MPa0.1水蒸汽透湿系数（MG/PaMS）4.5尺寸稳定性（%）0.20.3自熄型挤塑板性能指标项 目指 标项 目指 标表观密度（KG/M3）18弯曲变形（）20抗拉强度（KPa）100吸水率%(V/V)4导热系数（W/MK）0.041氧指数%30断裂弯曲负荷（N）5拉伸强度MPa0.1水蒸汽透湿系数（MG/PaMS）4.5尺寸稳定性（%）0.20.35.2.1大模内置保温板施工工艺流程：钢筋绑扎墙体上各种套筒、洞口模板安装外墙外保温板安装模板安装砼浇注5.2.1.1钢筋绑扎1）钢筋须有出厂证明及复试报告。2）绑扎钢筋时严禁碰撞预埋件，若碰动时应按设计位置重新固定牢固。3）墙体竖筋定位准确，保证墙体外侧的保护层距离，特别是暗柱的地方，严格控制钢筋保护层厚度。4）外墙外侧钢筋保护层垫块采用水泥砂浆垫块，厚度为15mm，间距不得大于600600mm，暗柱处减小保护层垫块的间距（保证暗柱端部两根主筋上均有保护层垫块）。5）墙体竖向定位梯子筋顶模撑外侧长度为：保护层厚度60mm1mm，保证在合完模板之后，顶模撑能穿过保温板顶到墙体模板上。5.2.1.2墙体上各种套筒安装1）外墙上各种门窗洞口模板截面尺寸为：墙体厚度60mm。2）穿墙套筒加工时其长度为：墙厚20mm，套筒固定时，内侧用胶带封死，外侧插入保温板内20mm。防止混凝土浆沿套筒污染保温板面。5.2.1.3外墙保温板安装1）内、外墙钢筋绑扎验收,合格后方可进行保温板安装。2）测量工放出墙体控制50cm线,以确定外墙厚度尺寸。根据外保温排板图编号把保温板临时安装就位，注意门窗洞口处板的型号尺寸。外墙钢筋及混凝土保护层垫块绑扎好后，根据排板图，按照排板图编号初步安装保温板，安装时保温板拼缝处拼接严密，使保温板挤紧略带弧形，合模后拼缝挤得更严密，可避免漏浆。3）拼装保温板：保温板标准平板尺寸为600H（注：H为层高），根据图纸排版，工厂加工异形板，按排版图现场拼装。保温板的安装从阳角部位开始，水平向阴角方向铺放，阴角部位的保温板采用标准平板拼接。保温板固定：保温板就位后，在保温板上弹线，按300350mm中距插入插接栓。用火烧丝通过插接栓将其与墙体钢筋绑扎牢固。5.2.1.4墙体模板安装本工程采用全钢大模板，根据保温板厚度确定模板配制尺寸及数量,当墙体厚度变化时,阴阳角模也随着变化。1）按墙体50cm线位置安装模板，在底层砼强度不低于7.5mpa时，安装开始。安装上一层模板时，利用下一层外墙螺栓孔挂外挑架操作平台架。2）在安装外墙外侧模板时，以加长梯凳钢筋顶模撑定位，以防模板挤靠保温板，确保墙体钢筋保护层厚度。模板放在外挑架操作平台上，将模板就位，穿墙螺栓紧固较正,连接必须严密、牢固，以防止出现错台和漏浆现象。3）在立完外墙外侧模板后，随即把大模板的穿墙螺杆穿过保温板。穿墙螺杆施工时，螺杆一边旋转，一边插入保温板，不得直接把螺杆插入保温板内。4）在保温板上穿套筒及穿墙螺杆时，会在墙体根部产生保温碎粒垃圾，在合外墙内侧大模板之前，用空压机把墙根的垃圾清理干净。5）合外墙内侧大模板，初步调整及固定墙体模板，如果墙体内有垃圾，外墙内侧阴角模暂时不合，用空压机把垃圾从阴角模位置吹出。6）二次清理完后，再利用塔吊把阴角模插入，最终调整及固定墙体模板。5.2.1.5混凝土浇筑采用预拌商品砼。1）浇筑混凝土时在保温板上口安装挡灰板，最后浇筑混凝土，防止混凝土浆顺保温板与大模板间的缝隙流到外保温板面污染保温板。2）在浇筑混凝土时，施工人员不得踩踏保温板上口，防止把保温板上口踏碎。振捣混凝土时严禁将振捣棒紧靠保温板。3）墙体砼浇筑前保温板上口用木条顶住上侧保温板，防止保温板变形、控制上口钢筋保护层厚度，同时把木条和钢筋绑扎牢固，防止木条掉进模内。每层浇注厚度控制在500mm，防止浇筑厚度过高，压力过大，造成保温板压缩量过大，拆模后保温板错台严重。砼下料点每隔5-10m分散布置，连续进行，间隔时间不超过2小时,同时不能超过混凝土的初凝时间。5.2.2后粘法保温板施工工艺流程：测量、放线配置聚合物砂浆裁板、拼装模板安装粘贴保温板5.2.2.1根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。5.2.2.2根据生产厂使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。配好的聚合物砂浆注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。5.2.2.3外保温用聚苯标非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好留在门窗的四角处。5.2.2.4聚苯板的粘贴采用条粘法。条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹聚合物砂浆。砂浆条间距40mm，条宽10mm，砂浆条厚度810mm。粘结条平行于聚苯板的短方向。考虑到后粘板面与大模内置板面的平行，后粘板加工厚度为100mm。排板时按水平顺序排列，上下错缝粘贴。5.2.2.5后粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的聚合物砂浆，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度的聚苯片填塞。拼缝高差不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整。5.2.2.6设计为粘砖部位的后粘板需选用70mm厚有网无槽聚苯板，并采用机械锚固件固定，机械锚固采用6尼龙胀管螺丝，每平米锚栓数量：第16层不少于4个。当装饰檐部位局部粘砖的地方可选用无网聚苯板，并且不需要使用机械锚固。5.2.3质量验收5.2.3.1墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字和图片资料：保温层附着的基层及其表面处理；保温层粘结或固定；锚固件；增强网铺设；墙体热桥部位处理；分项工程应以每5001000m2划分为一个检验批，不足500m2也应划分为一个检验批；每个检验批每100m2应至少抽查一处，每处不得小于10m2。 5.2.3.2主控项目： 外保温系统及主要组成材料性能应符合设计要求和外墙外保温工程技术规程JGJ144-2004等相关标准要求。 检查方法：检查材料的质量证明文件、性能检测报告或型式检验报告。 检查数量：按进场批次每批抽样不少于3件。用于墙体节能工程的保温材料（导热系数、密度、压缩强度）、粘结材料（粘结强度）、增强网（力学及抗腐蚀性能）等的复验应符合规范规定。检查方法：检查复验报告。检查数量：同一厂家的同种类产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，并符合保温层施工工艺的要求。检验方法：对照施工方案，观察检查。检查数量：全数检查。墙体节能工程各层构造做法应符合设计要求，并应按照施工方案进行施工。检验方法：对照设计和施工方案观察检查。检查隐蔽工程验收记录。检查数量：全数检查。墙体节能工程的施工，应符合下列要求：保温材料的厚度应符合设计要求；保温板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求；保温材料与基层的粘结强度应做现场拉拔试验。浆料保温层应分层施工。当外墙采用浆料做外保温时，浆料保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂；当墙体节能工程采用预埋或后置锚固件时，其数量、位置、锚固深度和拉拔力应符合设计要求；对墙体的热桥部位应按照设计要求和施工方案采取隔断热桥措施。检验方法：观察；手扳检查；检查试验报告、施工记录和隐蔽工程验收记录；抽样实测粘接强度和锚固深度、厚度采用钢针插入或剖开尺量检查。检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件（处）。当外墙采用保温浆料做保温层时，应在施工中制作同条件试件，检测其导热系数、干密度、压缩强度、软化系数和凝结时间。检验方法：检查检测报告检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件。墙体节能工程各类饰面层的基层及面层施工，应符合设计要求和建筑装饰装修工程质量验收规范GB50210的规定，并应符合下列要求：饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、干净，含水率应符合饰面层施工的要求。外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时，必须保证保温层与饰面砖的安全性。外墙外保温工程的饰面层不应渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能。外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。检验方法：对照设计观察检查。检查试验报告和隐蔽工程验收记录。检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件（处）。5.2.3.3一般项目： 当采用外墙外保温时，建筑物的抗震缝、伸缩缝、沉降缝的保温构造做法应符合设计要求。检验方法：对照设计观察检查。检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件（处）。当采用玻纤网格布作防止开裂的加强措施时，玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。表层砂浆抹压应严实，不得空鼓，玻纤网格布不得皱褶、外露。 检验方法：观察检查。检查数量：按检验批进行抽样检查。每个检验批应抽查5并不少于5件（处）。外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙、外墙装饰线、墙体内箱盒、管线等，应按设计要求采取隔断热源或节能保温措施。检验方法：对照设计观察检查。使用热工成像检查仪器检查。检查数量：按墙体检验批抽查不少于3处。施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。检验方法：对照施工方案观察检查。检查数量：按墙体检验批抽查不少于3处。墙体采用保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。检验方法：观察；按检验批进行抽样检查。检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件（处）。不同材料基体交接处、容易碰撞的阳角及门窗洞口转角处等特殊部位的保温层应采取防止开裂和破损的加强措施。 检验方法：观察、尺量检查。检查数量：按检验批抽样检查。每个检验批应抽查5并不少于5件（处）。墙体节能工程系统抗冲击性应符合外墙外保温工程技术规程JGJ 144-2004要求。检查方法：外墙外保温工程技术规程JGJ144-2004附录B第B.3节。 5.3、外门窗、玻璃节能工程门窗是影响热工性能的重要部位，为减少热损失，应加强对门窗安装工程的技术质量控制。5.3.1塑钢门窗的材料要求5.3.1.1塑钢门窗的规格、型号应符合设计要求，五金配件齐全，具有产品的出厂合格证、材质检验报告书并加盖厂家印章。5.3.1.2 门窗进场抽样每一检验批数量（标准门窗）不应少于5，并不得少于3 樘，不足3樘应全数检验。5.3.1.3 塑钢门窗应进行气密性、保温性能、雨水渗漏性及抗冲击性能的检验，其各项性能应符合设计要求和有关标准的规定。5.3.1.4 对有保温要求的塑钢门窗，其保温性能应符合设计要求和有关标准的规定。5.3.1.5 聚氨酯发泡剂的性能指标符合有关标准要求。5.3.1.6 附框要有可靠的强度和保温性能。5.3.2 门窗施工的主要机具及作业条件5.3.2.1主要机具为塑钢切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。5.3.2.2主体结构经有关质量部门验收合格。工程之间已办好交接手续。5.3.2.3按图纸要求尺寸弹好门窗中线，并弹好室内+0.5m水平线。外窗安装前应沿建筑物全高弹窗口边线。5.3.2.4检查门窗洞口尺寸及标高是否符合设计要求。5.3.2.5塑钢门窗表面粘贴保护膜，安装前检查保护膜，如有破损，应补粘后再行安装。5.3.3门窗工程施工工艺5.3.3.1沿建筑物全高用经纬仪或大线坠引测门窗，在每层门窗处弹线标记。并逐层抄测门窗洞口距门窗边线实际距离，需要进行处理的应记录和标识。5.3.3.2门窗的水平位置应以楼层室内+0.5m的水平线为准向上反量出窗下皮标高，弹线找直。每层必须保持窗下皮标高一致。5.3.3.3墙厚方向的安装位置应按设计要求和窗台板的宽度确定。5.3.3.4门窗洞口偏位、不
