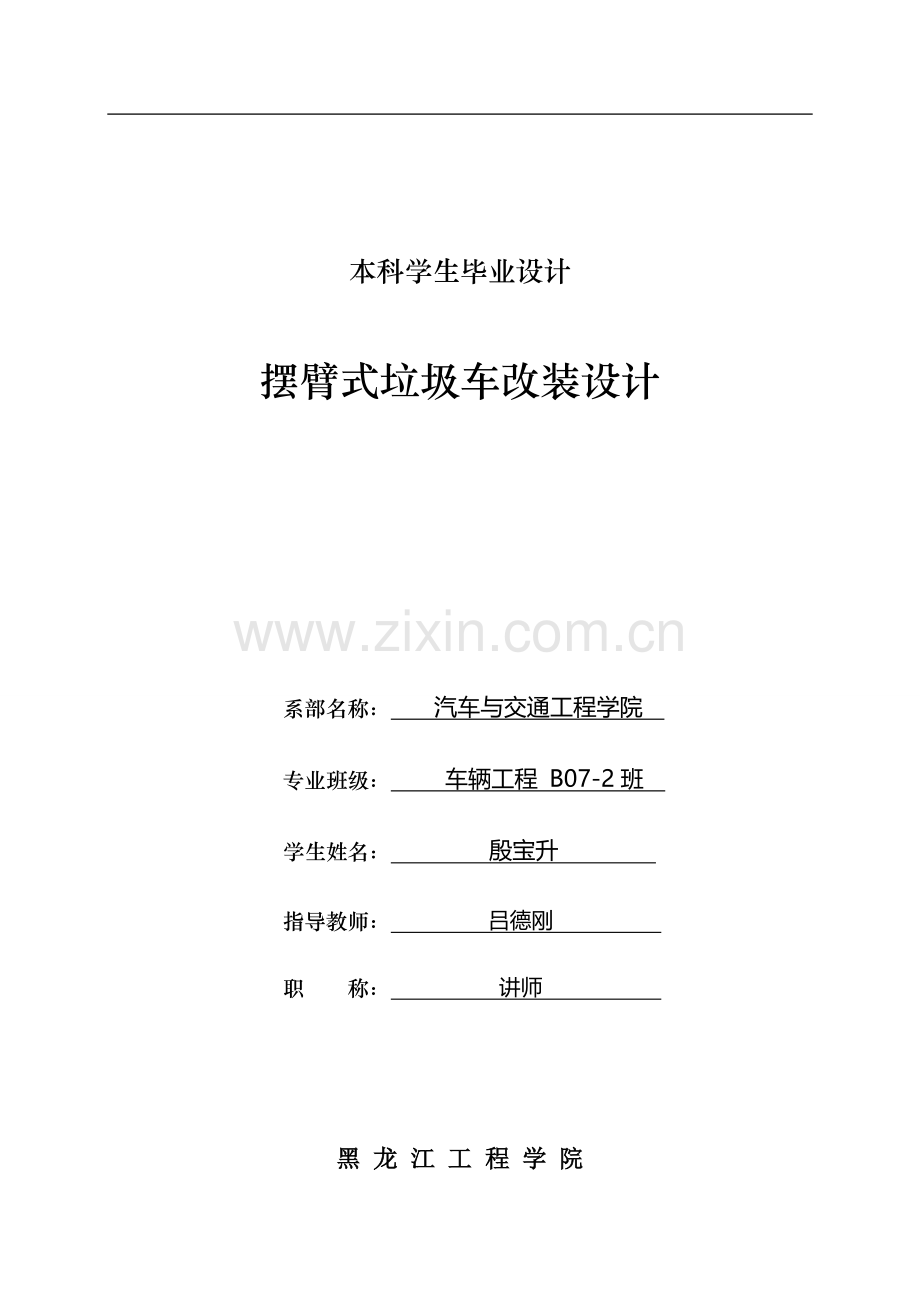

本科学生毕业设计

摆臂式垃圾车改装设计

系部名称： 汽车与交通工程学院
专业班级： 车辆工程 B07-2班
学生姓名： 殷宝升
指导教师： 吕德刚
职 称： 讲师

黑 龙 江 工 程 学 院
二○一一年六月

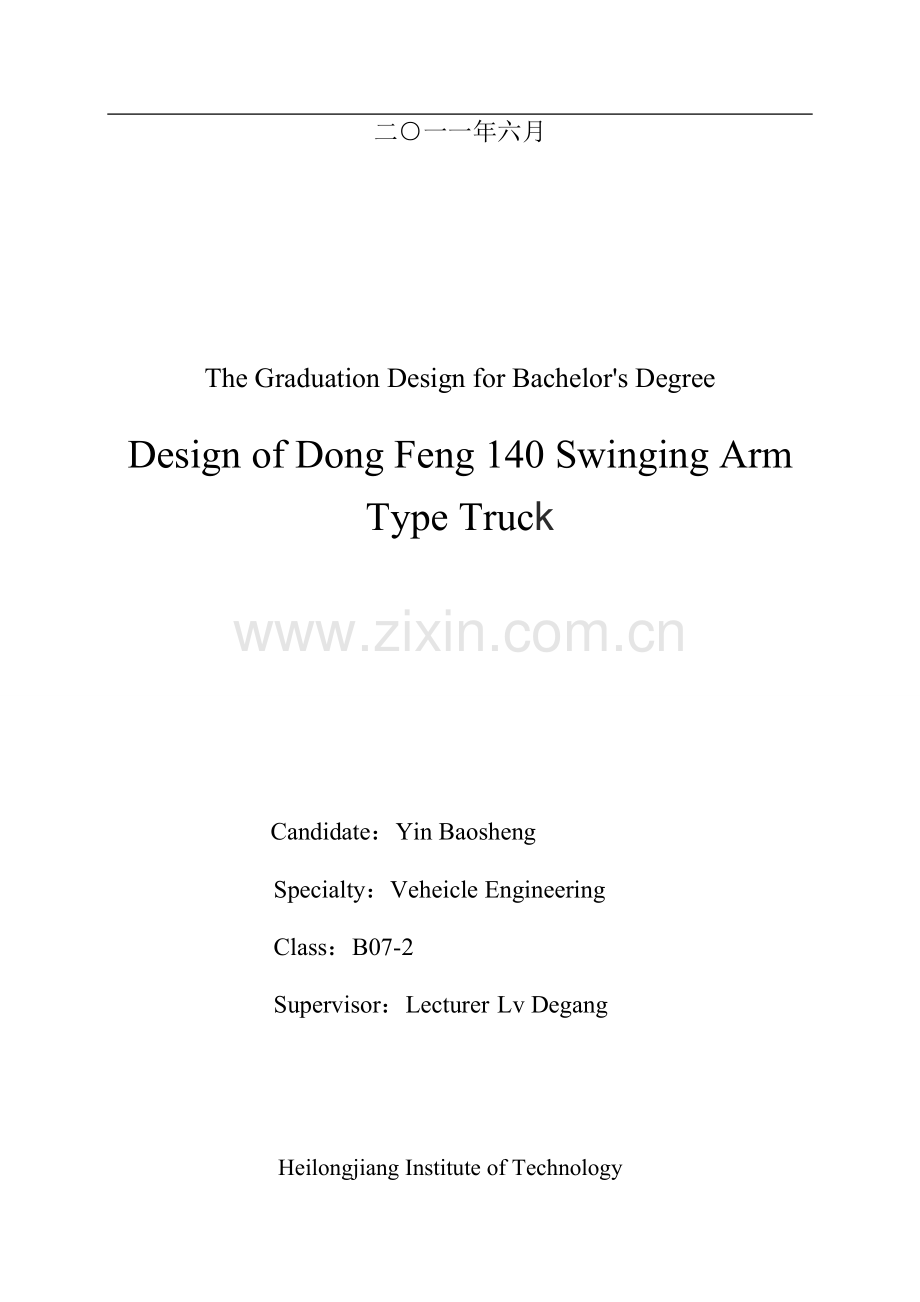

The Graduation Design for Bachelor's Degree

Design of Dong Feng 140 Swinging Arm Type Truck

Candidate：Yin Baosheng
Specialty：Veheicle Engineering
Class：B07-2
Supervisor：Lecturer Lv Degang

Heilongjiang Institute of Technology
2011-06·Harbin

摘 要

摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上,随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。
发展摆臂式垃圾车具有节约资源,保护环境和减轻劳动强度等诸多优点。目前，摆臂式垃圾车已经得到了广泛的应用，垃圾运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。
文中介绍了摆臂式垃圾车的改装设计说明。对车厢、摆臂装置、副车架、液压系统和附属机构进行了设计，并对不同方案进行了比较分析，保证了摆臂式垃圾车的先进性及实用性。叙述了在改装摆臂式垃圾车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。

关键词：专用汽车；液压系统；垃圾运输；摆臂装置；附属机构

ABSTRACT

Swinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks.
Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance.
This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.

Key words: Special Vehicle；Hydraulic system ；Junk transportation ；Swinging arm device ；Subsidiary body

目 录

摘 要 I
Abstract II
第1章 绪论 1
1.1 摆臂式垃圾车的目的和意义 1
1.2 国内外现状及发展前景 1
1.2.1 国内外发展现状 1
1.2.2 摆臂式垃圾车的发展前景 1
1.3 国外专用汽车产品的特点及其发展趋势 2
1.3.1 国外专用汽车产品的特点 2
1.3.2 国外专用汽车产品的现状及其发展趋势 3
1.4 课题主要内容 3
第2章 方案设计分析与整车总布置 5
2.1 方案设计与分析 5
2.2 整车总布置 5
2.2.1 车厢厢体布置及副车架外型尺寸的确定 5
2.2.2 摆臂形式的选取与布置 5
2.2.3 液压装置的布置 5
2.3 二类底盘选型 7
2.3.1 二类底盘初选 7
2.3.2 二类底盘装载质量的初步校核 7
2.4 本章小结 8
第3章 车厢装置及副车架设计计算 9
3.1 车厢外形尺寸设计 9
3.1.1 初步确定车厢尺寸及材料 9
3.1.2 车厢的设计规范及尺寸确定 9
3.2 副车架的设计 9
3.2.1 副车架的截面形状及尺寸 10
3.2.2 加强板的布置 10
3.2.3 副车架前端形状及尺寸 11
3.2.4 纵梁与横梁的连接设计 13
3.3 本章小结 15
第4章 液压系统 16
4.1 液压油缸的选择 17
4.2 举升能力的校核 17
4.2.1 初始位置状态的校核 17
4.2.2 液压油缸举升状态的校核 17
4.3 液压泵及控制阀的选择 18
4.3.1 液压泵及流量确定 19
4.3.2 液压原理及液压控制阀的确定 20
4.4 本章小结 21

第5章 摆臂的结构与设计计算 22
5.1 吊装工况受力分析 22
5.2 倾卸时的受力分析 23
5.3 本章小结 24
第6章 辅助系统设计 24
6.1 取力机构的设计与选型 24
6.2 液力马达的选型 25
6.3 本章小结 27
结论 28
参考文献 29
致谢 30
附录 31

27

第1章 绪 论

1.1 摆臂式垃圾车的目的和意义
垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。
1.2 国内外现状及发展前景
1.2.1 国内外发展现状
20世纪80年代以来，我国垃圾车辆的研发机构、改装生产企业通过引进、消化、吸收国外先进技术，加快了对国产垃圾车产品的研发和生产，使国产垃圾车的技术装备水平得到了较快发展和很大提高。经过这些年的发展，垃圾车产品的类型、功能己能基本满足一般的作业需求，技术己经相对成熟，主要表现在:优化的车厢填充角度设计，可使垃圾最大压实密度提高;液压、电气控制系统同时具备全自动、半自动、电手动、纯手动功能;针对城市生活垃圾采用的专门技术可大幅度降低装载、压缩时的油耗，减少运行成本;密封设计技术可杜绝二次污染。
目前国内市场占有率较大的摆臂式垃圾车生产厂家有江苏悦达、南京晨光、青海新路、烟台海德和中联中标等企业。与国外先进产品相比，我国垃圾车的性能和功能还存在一定差距，低端产品特征明显，整车性能较差，大部分国产摆臂式垃圾车是以模仿进口车功能为基础来研制生产的，缺乏具有自主知识产权和概念创新的产品。在液压装置、机械作业装置、测量计一量装置、自动控制装置、安全防护装置的技术水平上与国外先进产品还存在着一定的差距。
1.2.2 摆臂式垃圾车的发展前景
我国是发展中国家, 目前国内垃圾运输水平还比较低,垃圾监测系统，在摆臂式垃圾车工作过程中，垃圾车的垃圾装载情况是管理者所关心的。垃圾车负载变化及垃圾厢内垃圾是否填满，在一般情况下都是很难监测的。通过加载垃圾监测系统能随时随地检测车辆负载的变化情况及垃圾是否填满，为垃圾车司机和管理者提供参考。提高垃圾车作业的科学性和行车的安全性，同时也可以减少工作人员工作量，提高工作效率。
液压控制装置，垃圾车液压装置应具有以下特征:按照需要提供流量;较小的节流损失;减少管路连接工作;无泄漏;可与其它液压功能组合，如装载机构泵可以向番组桶等系统供油。
绿色视觉效果，车辆的外观造型及彩化已越来越受到环卫部门的重视，一些适合不同城市品味的彩化摆臂式垃圾车辆已成为城市的一道亮丽的风景。通过对车辆外形和性能的改进，消除或减轻视觉污染，避免或减少作业时对周围环境和人员的影响，使垃圾车辆与作业环境相协调。
除臭灭菌，除臭灭菌技术在垃圾车上的运用也是发展方向，杜绝细菌传播，减少臭气污染已成为当务之急。目前一些臭氧除臭除菌技术己在该类产品上成功运用。
分隔车厢垃圾车车身内部结构可按一定比例划分为几部分，这种划分结构使得摆臂式垃圾车可在同一次作业时同时收集并且分隔几种不同类型的垃圾，可以最优化垃圾收集路线，这也为垃圾回收物流提供更多的可能性。
垃圾车物料监测研究，摆臂式垃圾车物料监测系统主要用于在作业的过程中对所装垃圾量进行计量。摆臂式垃圾车在作业中往往需要对所装的垃圾进行称量，由于工作场所、作业特点与作业要求所限，这种称量不可以采用固定的衡器也不可以让摆臂式垃圾车停下来进行静态的称量，而必须采用车载等其它设备进行间接测量。物料监测系统可对装载的垃圾量累计计算，并用显示仪表加以显示，校准简便，能清楚地显示出所装的垃圾量及需要再装的垃圾量，从而使工作人员心中有数，以防止过载或欠载，减少无效跑车次数，节省作业时间，提高工作效率。
国内目前只有少数厂家引进国外技术在后装摆臂式垃圾车上装有车载监测系统，自主研发的或者具有自主知识产权的产品较少。
1.3 国外专用汽车产品的特点及其发展趋势
1.3.1 国外专用汽车产品的特点
多品种、小批量是西方工业先进国家组织专用汽车生产的一个主要特点。如英国约克公司能生产牲畜运输车、保温车、冷藏车、自卸车、市政工程车、粉粒物料散装车等品种。日本东急车辆制造株式会社是日本最大的专用车公司，专用车产品以挂车、罐车为主，其中粉粒物料运输车占有较大比例。此外该公司还生产厢式车、自卸车、高空作业车、消防车、环卫车等品种；
厂家多、规模小是国外专用汽车生产行业的又一特点。例如英国专营和兼营专用汽车的厂家有600～700家，其中70%的工厂职工人数在 30人以下;根据美国 1981年有关资料统计，专用车厂有900多家，而职工不足20人的有 500多家。据 1988年资料，日本生产专用汽车的公司约有128家，工厂近200家；
零部件专业化生产。国外大部分专用汽车厂实质是一个总装厂。其产品按结构分工或组织专业化协作生产，如副车架、罐体、悬架等，自卸车油缸、工程车辆的关键专用设备等均由各专业厂集中生产。
1.3.2 国外专用汽车产品的现状及其发展趋势
欧洲的专用汽车主要是重型专用汽车，且绝大多数产品为不同规格尺寸和不同承载量的低货台货车、挂车和半挂车，最多的是适宜运输建筑机械的最大总质量为30t或40t的低货台货车。国外专用汽车产品的发展趋势，具有重型化、散装水泥车的列车化、一车多用化、以及新材料、新技术和微电脑的应用等特点，其中专用底盘专业化趋势最为明显。如日本丰田等大汽车公司的专用底盘均已实现系列化、专业化生产。近年来，国外不少汽车厂专门从事专用汽车底盘生产，尤其重视专用底盘的系列化、专业化生产，满足专用车的特殊需要。
1.4 课题主要内容
摆臂式垃圾车是通过安装在车上的液压控制系统控制摆臂回转，摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上，随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。
参考我国现阶段国情可见，在国家大力推行节能减排的政策指导下，垃圾车具有广大的市场前景和可观的收益回报，因此本文只对摆臂式垃圾车进行改装设计。
具体设计包括以下内容。
1、二类底盘选择；
2、专用汽车的总体布置，绘制总布置草图；
3、箱体总成的设计；
4、摆臂的设计；
5、液压系统的设计；
6、辅助系统的设计；
7、整车性能计算分析。
设计时尽量满足以下四点:
1、按照技术指标要求，设计一种摆臂式样垃圾车，满足专用车相关设计要求；
2、正确根据给定东风二类底盘选择主要参数，进行车辆的总体布置，用总布置
草图表达主要底盘部件和重要工作装置的布置；
3、对车厢进行设计，完成部部件设计选型；
4、摆臂的结构设计。

第2章 方案设计分析与整车总布置

2.1 方案设计与分析
专用汽车总体布置的任务是正确选定整车参数，合理布置工作装置和附件。使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配的整体，达到设计任务书所提出的整车基本性能和专用性能的要求。

1. 汽车底盘 2. 副车架 3. 液压系统 4. 摆臂 5. 支腿
图2.1
2.2 整车总布置
2.2.1 车厢厢体的布置及副车架外型尺寸的确定
为使前后轴荷分配合理，整车质量分配均匀，车辆重心低稳定性高，厢体的位置为封头前端面距驾驶室前端3400mm处，底面与副车架接触，副车架外型尺寸为 28961705200mm，材料型号为20的热轧槽钢（GB/T707-1988），中间设置加强梁。

2.2.2 摆臂形式的选取与布置
目前, 在自卸车行业有多种结构型式。举升机构的型式目前国内常见的有: 三角架放大举升机构( F 式、T 式)、双缸举升、前顶举升和双面侧翻。其中,中轻型自卸汽车多采用结构比较简单、布置尺寸较小的举升机构, 如加伍德机构(D 式)；中、大型自卸汽车多采用油压特性曲线较好的举升机构, 如马勒里机构(T 式)；大型自卸汽车多采用举升力系数较小的举升机构，如浮动油缸连杆放大组合式(F 式和Z 式)或者前顶举升式。
其中国际上尤其是欧美等国大都采用前举升自卸方式。这种自卸方式2003年在国内也得到了许多应用, 如解放的CA3260- 8×4、重汽的ZZ3382- 8×4、川汽的CQ3300- 8×4 等车型先后问世, 在市场也得到了用户的认可。
1．结构组成。
摆臂式垃圾汽车主要是由二类底盘、上装副车架、车厢及多级油缸等组成, 结构
非常简单。
2．结构性能优点。
1）整车重心低, 行车稳定性好, 只要后挡不干涉, 副车架纵梁可以做得很低, 最小可以与载货车相同。其结构简单、车厢底板与主车架上平面的闭合高度可以很小, 整车稳定性好, 液压系统压力较小；
2）在机构式自卸汽车设计中经常会发生机构与底盘横梁干涉, 从而需对底盘横梁改制,很麻烦。而前摆臂方式则不必考虑上装与底盘干涉的问题,因而设计者不必再费劲地做很多的校核图了,大大地提高了产品的开发速度；
3）现在的用户对车厢的要求越来越大,垃圾车的轴距也较原来大,传统的机构式举升无法将较长车厢举升到能卸货的角度,除非将副车架纵梁和车厢底盘纵梁的高度做得很大,才能布置下加大加强的机构。但这样整车的重心必然提高了, 重心越高, 行车尤其是在调整或转弯时很不稳定, 存在安全隐患；
4）传统的T 式机构一般应用在载重8t或以下的装卸汽车中, F式机构应用在15t左右的装卸汽车中。这种机构的装卸汽车在超载时由于液压系统的压力过大, 经常发生烧油泵、密封件损坏和根本不举升等问题, 而垃圾摆臂汽车不需将油缸的推力放大到举升架和拉杆上便可以将车厢举升起来。因而前摆臂的油压特性非常好。液压元件不会因压力过高而损坏, 液压系统的使用寿命更长, 液压系统的故障比很低；
5）结构简单, 安装维护较方便。机构式摆臂由臂杆、吊链、举升油缸及其安装联接的座和轴组成, 结构非常复杂, 前举升是一种用多级油缸直推车厢前部从而达到卸货的一种方式只有油缸而无其它零部件。这种结构非常简单, 制造成本低, 工艺性好[7]。
随着技术发展，今年来国内的前顶举升机构也得到较大发展，其中的代表是已国产的荷兰海沃整机系统，其成本也趋于合理。基于以上优点并参考国内外同类产品，本设计的举升系统采用前置前顶举升机构。其底座与副车架连接，液压缸通过焊接在厢体前端的支架铰接在一起，随举升位置不同而转动。
2.3 二类底盘选型
2.3.1 二类底盘初选
根据上装厢体尺寸参数及产品日常使用维护保养方便，再综合考虑产品造价，初步选择东风牌EQ1092F19DJ型二类地盘，其详细参数如表2.1。结合上装实际，需要对二类地盘尺寸进行修改。
考虑到动力性、经济性及满足环保法规的要求，发动机选用东风康明斯发动机有限公司生产的C26020型柴油增压发动机，其参数见表2.2。变速器选择DF6S750，六档手动变速器，该采用双杆远距离操纵，传动比见表2.3。
表2.1 东风EQ1092F19DJ参数
外型尺寸(长宽高)(mm)
7185×2 470×3015
车厢尺寸(长宽高)(mm)
2780×1678×1365
总质量(Kg)
9765
整备质量(kg)
5570
额定载质量(kg)
4000
接近角/离去角(°)
29/15
前悬/后悬(mm)
1065/2170
轴距(mm)
3950
轴数
2
最高车速 (km/h)
90
发动机型号
EQB140-20
发动机功率(kw)
103
发动机排量
3920
发动机生产商
东风康明斯发动机有限公司
底盘依据标准
GB3847-1999 GB17691-2001
轮胎
9.00R20
2.3.2 二类底盘装载质量的初步校核
东风EQ1092F19DJ装载质量为4000kg，由于厢体材料16MnR的密度为7900 kg/m3，则厢体直段质量m 。
m=dLh
=479.837kg
由《JB-T4737-95椭圆形封头标准》得封头质量m。
m=2275.59kg
=551.18kg
则整个厢体的质量M= m+ m=1 531.017kg。
初步计算装载质量为14 000+1 531.017=15 531.017kg，东风EQ1092F19DJ二类底盘满足要求。
表2.2 发动机参数
型式
直列六缸、四冲程水冷柴油增压发动机
型号
C26020
额定转速r/min
2 200
额定功率KW (2200r/m)
191
最大转矩N·M(1400r/min)
1 025
最低燃油消耗率g/(KW·h)
200
缸径×冲程mm
114×135
排量L
8
压缩比
17.3：1
工作顺序
1-5-3-6-2-4
燃油：夏季：0号轻柴油：冬季：根据气温选用合适的轻柴油
表2.3 变速器传动比
一档
二档
三档
四档
五档
六档
10.31
7.33
5.21
3.77
2.13
1.94

2.4 本章小结
本章对整体设计方案进行了分析对比，确定了整车方案设计分析与整车的布置、车厢厢体体的形式、摆臂选型、尺寸参数、装载质量及制造材料，以及厢体的举升形式和副车架的布置。选定了专用车的二类底盘，并详细介绍了二类底盘及动力总成的参数，为下一步整车总布置做好准备。

第3章 车厢装置副车架设计计算

3.1 车厢外形尺寸设计
3.1.1 初步确定箱体尺寸及材料
根据任务书要求，需设计装载质量大于6t的摆臂式垃圾车。结合生产实际中对长距离大质量运输的要求，考国内外同类产品及材料性能，厢体材料选择16MnR。厢体尺寸如图3.1所示。

图3.1 厢体
3.1.2车厢的设计规范及尺寸确定
将全金属焊接车厢设计成等刚度体车厢是专用汽车设计的重点.但是很难既能保证高强度又能保证轻量化。
就整车而言，可以看成由车轮、前轴、后桥壳、悬架、车架、车厢及其橡胶缓冲块等不同刚度单元组合而成的弹性体，受力时，将按照各自的刚度产生各自的变形，其变形量与刚度成反比，吸收的能量与刚度成正比。
车厢刚度，无论是弯曲刚度还是扭转刚度，都会增加车架的相应刚度，两者的刚度是相辅相成、互相补偿的。当汽车前后左右车轮处于高差较大的路面，车架扭曲较大时，车厢应该有一定的扭转随动性。如果车相的扭转刚度过大，当车架扭转到一定程度时，车厢前支承缓冲块相应的一侧压到极限位置，车厢纵梁的另一侧可能离开缓冲块，车厢前端的一大部分重量转移到一侧的车架纵梁上，纵梁可能超载损坏。如果车厢扭转刚度过小，能与车架扭转随动，当车架产生较大扭曲时，车厢可能因变形过大而早期损坏。
举升油缸确定后需要对举升液压泵及液压控制阀进行选择。选择时需要进行液压泵流量和排量的计算。
4.3.1 液压泵流量及排量的确定
液压缸的容积，用来表示。
(4.4)
式中: ——各级油缸的工作行程，=；
——各级油缸的活塞直径。

=4.65610ml

=2.69710ml

=110ml

=8.35310ml
液压泵额定流量Q应满足下式要求。
(4.5)
式中: t——摆臂回转时间，一般在12～22s之间，本设计预定为20s；
——液压系统的容积效率，一般取0.8～0.85，本设计中为0.85。

取Q为5ml/s。
当液压泵流量Q确定以后，液压泵排量q可由下式确定。
(4.6)
式中: q——液压泵排量，ml/r；
n——液压泵转速，设计采用外啮合齿轮泵，转速为2 000r/min。

=150ml/r

根据以上条件，参照《机械设计手册—液压传动与控制单行本》中的相关内容，选取由阜新市液压件厂生产的CBF-E125型外啮合双联齿轮泵，该产品具有外形尺寸较小，技术成熟，质量稳定，维护保养方便，成本低等优点。其技术规格如下表4.2中所示。
表4.2 液压泵参数
排量/mLr
125
压力/MPa
额定16
最高20
转速/rmin
额定2 000
最高2 500
容积效率（%）不小于
93
总效率（%）不小于
85
驱动功率/kW
76
质量/kg
10.5
4.3.2 液压原理及液压控制阀的确定
当进行卸料过程时，液压系统开始工作。首先进行液压缸举升过程，此时液压泵提供的高压油顶开单向阀经双向节流阀后到达多级液压缸，完成举升工作。此时电磁换向阀接通使液力马达工作，液力马达带动空压机运转。液压系统工作原理见图4.4。
根据系统设计要求，选择GRPO-70-PK-3型双向节流阀，HA-1/8-QS-4型单向阀，HCG-03-A1-22型电磁换向阀，BG-03-32型溢流阀，HY37-50型网式过滤器，GSNJ-06-01型液压油箱。

3
4

1-油箱 2-粗过滤器 3-单向定量液压泵 4-溢流阀 5-溢流阀 6-换向阀7-单向顺序阀 8-摆臂液压缸 9-双向液压锁
图4.4 液压系统工作原理
4.4 本章小结
本章系统的对液压举升系统进行了设计与校核，液压油缸的选取、初始位置状态时的校核、液压泵及液压控制阀的选择、液压泵流量及排量的确定、举升缸、与验证等方面完成了液压举升系统的设计。

第5章 摆臂装置的设计计算

5.1摆臂的结构设计计算
摆臂用钢板焊接成箱形截面构件具有足够的刚度和强度。摆臂上端安装吊链轴，下端装在摆臂轴上，摆臂轴固定在副车架上，应保证摆臂运动自如。摆臂上安装的倾卸轴是车斗倾翻时的土电，在运输过程中电起固定车斗作用；在吊装、吊卸时倾卸轴对车斗的约束自动解除。摆臂的受力分析可按吊装(吊卸)和倾卸两种工况进行讨论。
5.1.1 吊装(吊卸)工况受力分析
如图5.1所示，0点为液压缸与副车架的铰支点，A为液压缸与摆臂的铰支点。

5.1 吊装、吊卸工况摆臂受力分析
当吊装车斗时，取摆臂为分离体，由得

式中Fax、Fay——液压缸作用力在x轴、y轴上的投影。
，——液压缸上铰支点的x、y的坐标值；
——吊装重力；
——点B的x坐标值。
上式也可写作：

整理得
（ 5.1 ）

由式(5.1)计算得出的Fa值，将为选用液压缸和摆臂的刚度和强度计算提供负载依据。当Fa计算值为正时，液压缸对摆臂作用力为推力；反之，为拉力。
摆臂式垃圾车在吊装和吊卸过程中摆臂受力分析有两个典型上况：其一是当B点位于B1时()，摆臂从下极限位置吊装车斗；其二是B点处于B。时()，摆臂从副车架上吊卸车斗。在总布置初确定情况后，Ax、Ay、ya。对不同的角口可通过几何关系确定，则由式(5.1）可求得两个典型工况下的液压缸作用力和 。
5.1.2 倾卸时的受力分析
由于倾卸时所需的液压缸推力和拉力远小于吊装(卸)工况，所以对液压缸的推力和摆臂的受力可不作讨论，只需通过分析计算，求得吊链所受的最大拉力，对吊链进行强度计算，如图（5.2）所示。

5.2 倾卸工况吊链受力分析
在倾卸初始时划左吊链受力为

式中，PE和L，由结构尺寸决定。
当车斗倾卸到最大倾翻角时，右吊链受力为

式中，PF和Lm由结构尺寸决定。
通常左、右吊链取相同尺寸，因此在设计时只要取较大值作为选取吊链的依据，并进行强度校核。

5.2 本章小结
本章对摆臂的结构进行设计计算，摆臂的选材，厚度、以及加工方式，加工轴的位置，吊耳的焊接位置，其中主要分两部分内容，吊装工况的受力分析，倾卸时的受力分析，并对倾卸工况时摆臂极限位置的校核计算。

第6章 辅助系统设计

6.1 取力机构的设计与选型
二类底盘所配变速器型号为DF6S750，六档手动变速器。根据此变速器型号选取4205KBA-010B型取力器。其主要技术参数如表6.1所示。
表6.1 4205KBA-010B型取力器参数
取力器型号
4205KBA-010B
速比
1.3
输出旋转方式
与发动机相反
输出方式
法兰
最大输出扭矩 （Nm）
450
操纵方式
远距离电控气操作

变速器取力齿轮参数见表6.2。
表6.2变速器取力齿轮参数
齿数
30
法向模数
4.25
压力角
20
螺旋角
23.5
径向变位系数
+0.3
齿轮旋向
右旋
齿宽
28

变速器取力窗口尺寸如图6.1。取力器安装位置如图6.2，尺寸见表6.3。
表6.3 取力器尺寸参数
A
B
C
D
E
224.5mm
130mm
287mm
265mm
459.5mm
6.2 液力马达的选型
由于空压机需要外接动力来驱动，考虑到整个系统的性能需要、布置条件及制造成本，决定采用液力马达为空压机提供动力。其中液力马达的转矩通过皮带传递给空压机。参考《机械设计手册》选取CM型齿轮马达，型号为CM-D70C，其具体技术参数如表6.4。

图6.1 变速器取力窗口尺寸

图6.2 取力器安装位置示意图

表6.4 齿轮马达参数
排量/mLr

压力/MPa　
　转速/r
　转矩/Nm
额定
最高
额定
最高
70.8
10
14
1 800
2 400
112.7
6.3 本章小结
通过本章对取力器的设计选型，采用的是变速器外端盖取力，通过发动机变速器，再经取力器到液压传动装置，具体确定了取力器的布置位置及型号，并为空压机选择了动力来源，为液压系统和汽卸系统解决了动力来源。

结 论

本次设计主要以最新的J G /T5059.1-1995《专用车设计技术条件》、 QC/T560-1999《散装水泥车技术条件》和GB150 钢制容器为设计标准。对现有车型进行研究了解设 计原理和参数选定,在其基础上,具体的设计出了摆臂式垃圾汽车的厢体总成和副车架。设计的重点是厢体总成与液压举升系统的设计。
研究的内容和成果如下。
1、设计容积为6-8m³的摆臂式垃圾汽车,首先要参考大量专用运输车辆和自卸车辆的资料和文献,其次是对满足载质量要求的二类底盘进行选择,确定二类底盘的参数；
2、摆臂式垃圾汽车的厢体设计是按照《GB150 钢制压力容器》的规格要求进行选择和设计,从整车的安全性能、实用性能、经济性能入手设计了厢体，并对厢体的附件按照设计的厢体规格，进行选择和设计。
3、按照设计出厢体的体积总质量以及规格性能参数，对副车架进行设计。并对取力系统和气卸系统进行选型与布置；
4、通过分析比对不同形式的取力机构，择优选择了摆臂式垃圾车的取力系统；
5、最后对整车进行分析，对汽车的动力性进行了分析，计算了燃油经济性。对整车的轴荷分配进行了计算。最后分析了整车的稳定性，保证摆臂式垃圾汽车的行驶安全。
由于时间紧迫及设计人员水平有限，一些新材料新技术没有完全应用于设计中，若以后有机会进行设计改型，定将弥补遗憾，力求卓越。

参考文献

[1] 陈树勋, 王海波, 应鸿烈. 拉臂式压缩垃圾车车厢结构的有限元分析与优化设计[J]. 装备制造技术 , 2008, (04)
[2] 陈树勋. 压缩垃圾车结构的载荷描述与优化设计[J]. 机械工程学报 , 2008, (03)
[3] 陈树勋, 孙建熙, 裴少帅. 半挂式散装水泥车结构分析与优化设计[J]. 机械设计 , 2005, (07)
[4] 卞学良. 专用汽车结构与设计[M] . 北京：机械工程出版社，2007.
[5] 徐达，蒋崇贤.专用汽车结构与设计[M] . 北京：北京大学出版社，2000.
[6] 冯晋祥.专用车设计[M] . 北京：人民交通出版社，2007.
[7] 陈家瑞. 汽车构造（第二版）[M]. 北京：机械工业出版社 ,2005
[8] 蔡兴旺. 汽车构造与原理[M]. 北京：机械工业出版社 , 2004
[7] 肖生发. 汽车工程学基础[M]. 北京：人民交通出版社 , 2002
[9] 张胜文等. 网格细分技术在汽车外形设计中的应用[J]. 工程图学学报 , 2007,(03)
[10] 严扬, 刘志国, 高华云. 汽车造型设计概论[M]. 清华大学出版社，2006
[11] 田晋跃，于英.车辆液压传动基础及控制[M]. 北京:兵器工业出版社，2008
[12] 陈伟民，俞立伟.固定式大负载液压垃圾压榨机的设计应用[J].机床与液压，1999(3)
[13] Nigel Driffield. Inward Investment and Host Country Market Structure: The Case of the UK[J]. <BR>Review of Industrial Organization , Jun,2001,(4)
[14] Jonathan Welsh.  Why Cars Got Angry.  The Wall Street Journal , 2006,(3)
[15] Nick Hull. Interpreting the Faces of Cars. Cardesignnews , 2007,(7)

致 谢

本设计是在吕德刚导师的悉心指导下完成的。在题目的选择上，吕老师力求理论联系实际，我所做的有关东风140摆臂式垃圾汽车的改装设计都是具有现实意义的实际题目。在整个设计过程中，吕老师耐心指导，细心的提出设计建议使得本设计在原有基础上有了明显的提高。在吕老师的严格要求和谆谆教诲下，在分析问题、解决问题的能力都有了显著的进步，为我走向工作岗位打下良好的基础。吕老师严谨的治学态度、坚持学习的精神和兢兢业业的工作作风是永远值得我们学习的。此外，在思想和生活上吕老师也给予了的教诲和关怀，使我得以安心学习。在此，我对吕老师表示最衷心的感谢。
同时，在毕业设计的过程中遇到很多问题，室友以及同学都给与了自己无私的帮助，因为你们大学的生活才如此的美好，毕业设计能够锦上添花，对他们我也要深深的感谢。

附 录

(
