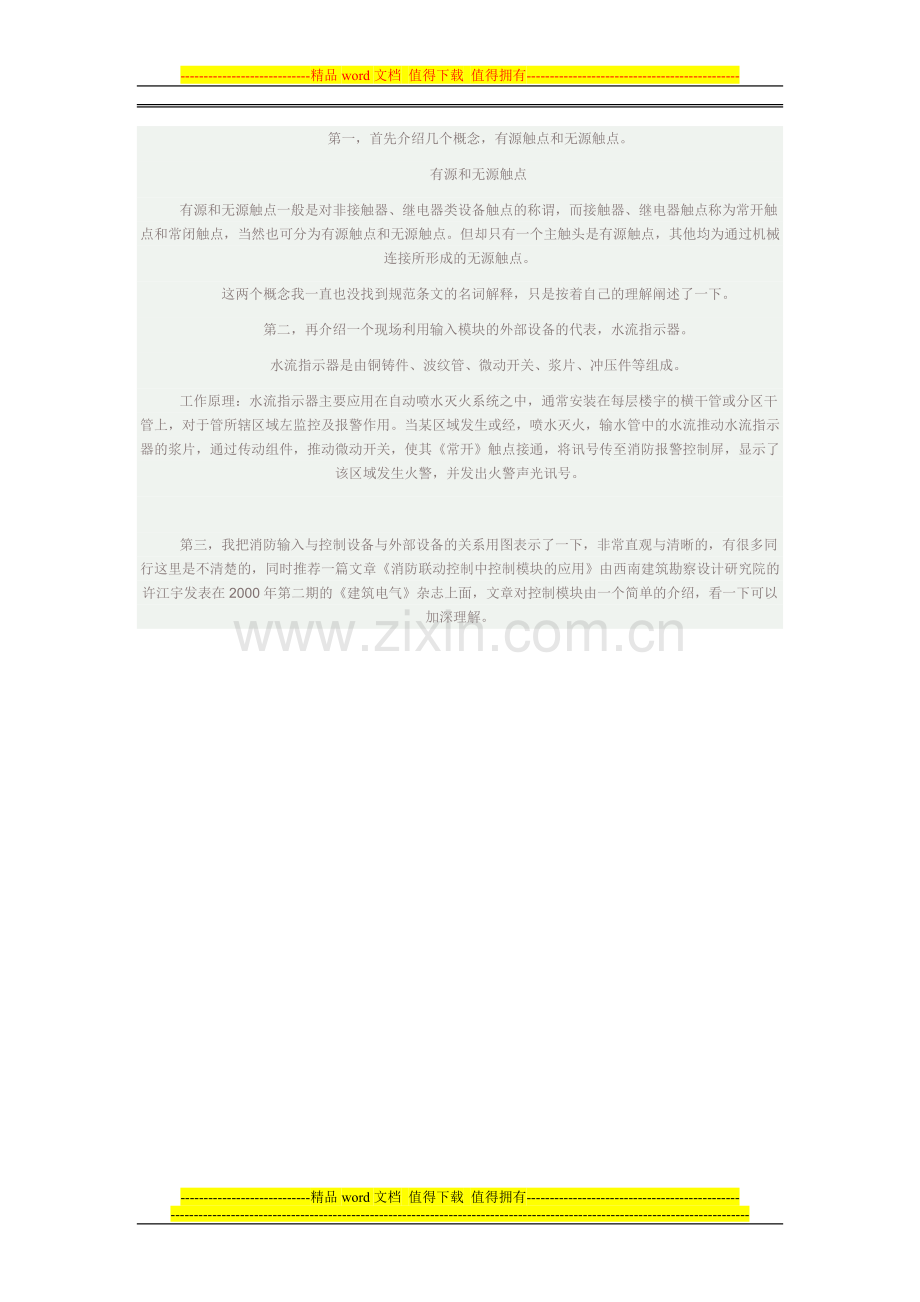

 第一，首先介绍几个概念，有源触点和无源触点。
有源和无源触点
有源和无源触点一般是对非接触器、继电器类设备触点的称谓，而接触器、继电器触点称为常开触点和常闭触点，当然也可分为有源触点和无源触点。但却只有一个主触头是有源触点，其他均为通过机械连接所形成的无源触点。
这两个概念我一直也没找到规范条文的名词解释，只是按着自己的理解阐述了一下。
第二，再介绍一个现场利用输入模块的外部设备的代表，水流指示器。
水流指示器是由铜铸件、波纹管、微动开关、浆片、冲压件等组成。
工作原理：水流指示器主要应用在自动喷水灭火系统之中，通常安装在每层楼宇的横干管或分区干管上，对于管所辖区域左监控及报警作用。当某区域发生或经，喷水灭火，输水管中的水流推动水流指示器的浆片，通过传动组件，推动微动开关，使其《常开》触点接通，将讯号传至消防报警控制屏，显示了该区域发生火警，并发出火警声光讯号。

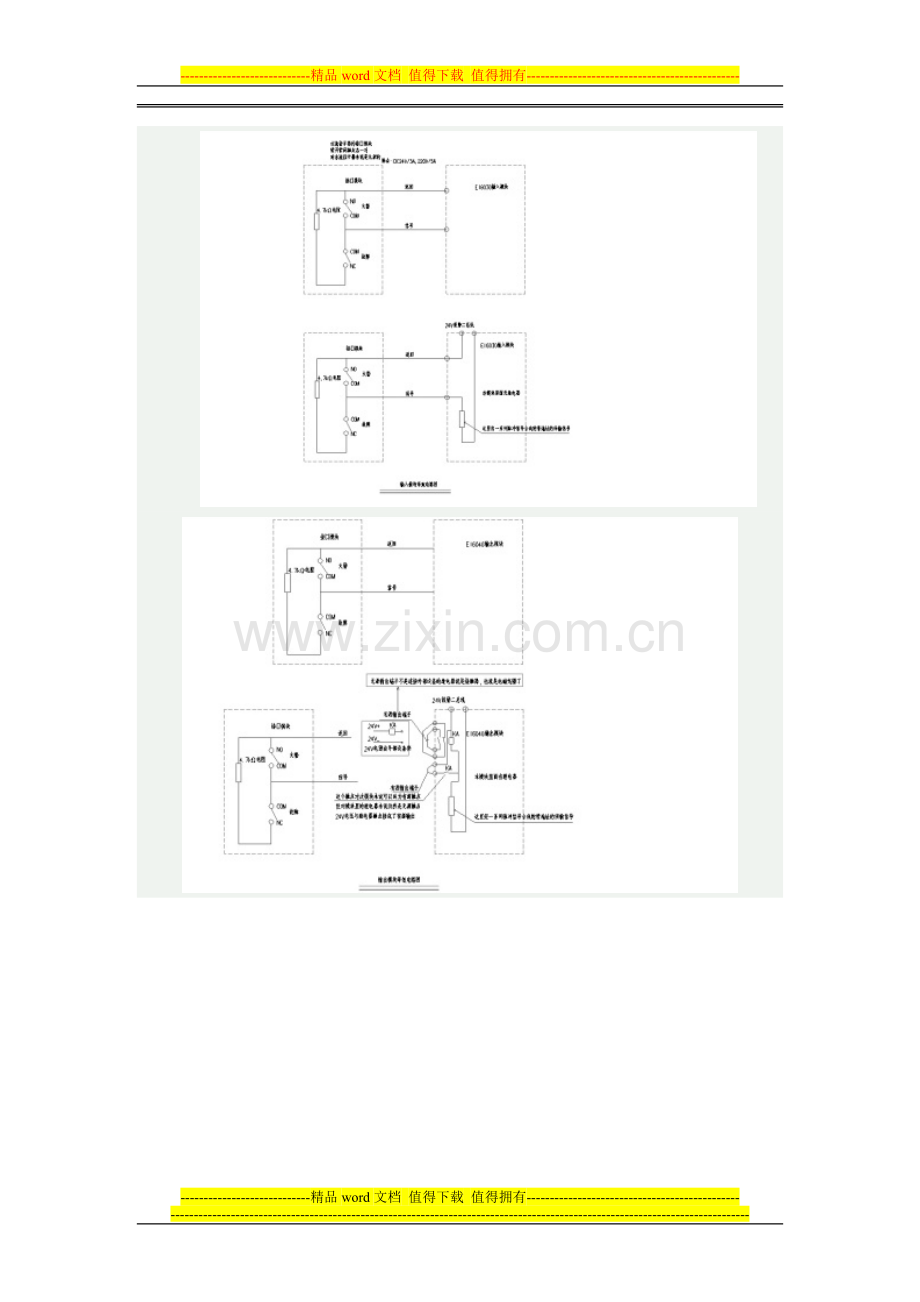

第三，我把消防输入与控制设备与外部设备的关系用图表示了一下，非常直观与清晰的，有很多同行这里是不清楚的，同时推荐一篇文章《消防联动控制中控制模块的应用》由西南建筑勘察设计研究院的许江宇发表在2000年第二期的《建筑电气》杂志上面，文章对控制模块由一个简单的介绍，看一下可以加深理解。

图片不清楚，可以单独点击查看。
第四，给个附录，是厂家的输入输出模块的一些基本特性和参数。
蚌埠依爱消防电子有线责任公司的输入和输出模块的介绍：

1 J-EI6030 型智能输入模块
1.1 性能特点
? 电子编码，唯一 ID，在线编址，自动登录，安装调试方便。
? 内含 CPU和智能软件，智能化程度高。
? 通过控制器设置可接收现场设备或探测器（压力开关、水流指示器、可燃气体探测器、红外光
束线型感烟探测器、紫外火焰探测器等）的无源常开/常闭报警信号, 有“动作”指示灯可直观指示
巡检与报警状态。
? 信号输入接口具有保护电路，可最大限度地防止接线错误或线间短路对模块造成的损坏。
? 可检测信号输入线短路、断路故障。
? 接线方便，外形美观，适用于 DH86 接线盒，底板接线时仅漏出接线端子，对电路板起保护作
用。

1.3 主要技术指标
? 使用环境温度：?10°C ? +50°C ? 使用环境湿度：＜95%RH（不凝露）
? 总线工作电压：24V脉动电压 ? 线 制：两总线（无极性）
? 监视电流：＜0.35mA ? 总线长度：≤2000m
? 报警电流：＜0.8mA ? 负载电阻：1/4W 47k?
? 报警确认灯：红色，巡检闪亮，报警常亮 ? 外壳防护等级 ：IP30

5 J-EI6040 型输出模块
5.1 性能特点
? 电子编码，唯一 ID，在线编址，自动登录，安装调试方便。
? 采用双触点继电器，非常适合控制消防广播等无需检测返回信号的设备。
? 可检测 24V断线故障。
? 新型插拔式结构，安装、接线方便。
5.2.2工作原理
模块接收到控制器的命令后，控制继电器的动作和指示灯。检测到24V电源线断路后，点亮故障灯，并通过总线将各状态信息传送给控制器。
5.3 技术特性
? 工作电压：24V脉动总线电压；24V直流电压。
? 总线工作电流：监视电流≤0.35mA；每启动一个继电器增加的电流≤1mA；点亮故障灯增加的电流≤0.45mA。
24V直流电流：每启动一个继电器增加的电流≤20mA。
? 继电器触点容量：DC24V/1A，AC120V/1A。
? 线 制：四线制，总线无极性；总线长度：≤2000m。
? 动作灯：红色，继电器动作时点亮；故障灯：黄色，24V电源线断路时点亮。
? 使用环境温度：?10°C ? +50°C；使用环境湿度：＜95%RH（不凝露）。
? 外形尺寸：长100mm，宽80mm，高38mm。
? 重量：约80g。
? 外壳防护等级：IP30。
? 底座安装孔距：60mm。
? 执行标准：GB 16806-2006 消防联动控制系统。
.4 安装与接线
.4.1 安装方式
输出模块一般安装在受控设备附近，也可集中安装于模块箱内或固定在墙面上。先用两只 M4
螺钉将底座固定在 DH86 预埋盒上，接线完毕后，将模块扣合在底座上。
.4.2 接线说明
S+和S-接系统总线，无极性连接。
“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点；“常开2”、“公共2”和“常
闭2”对应此继电器的另一组触点。两组触点同时转换。
