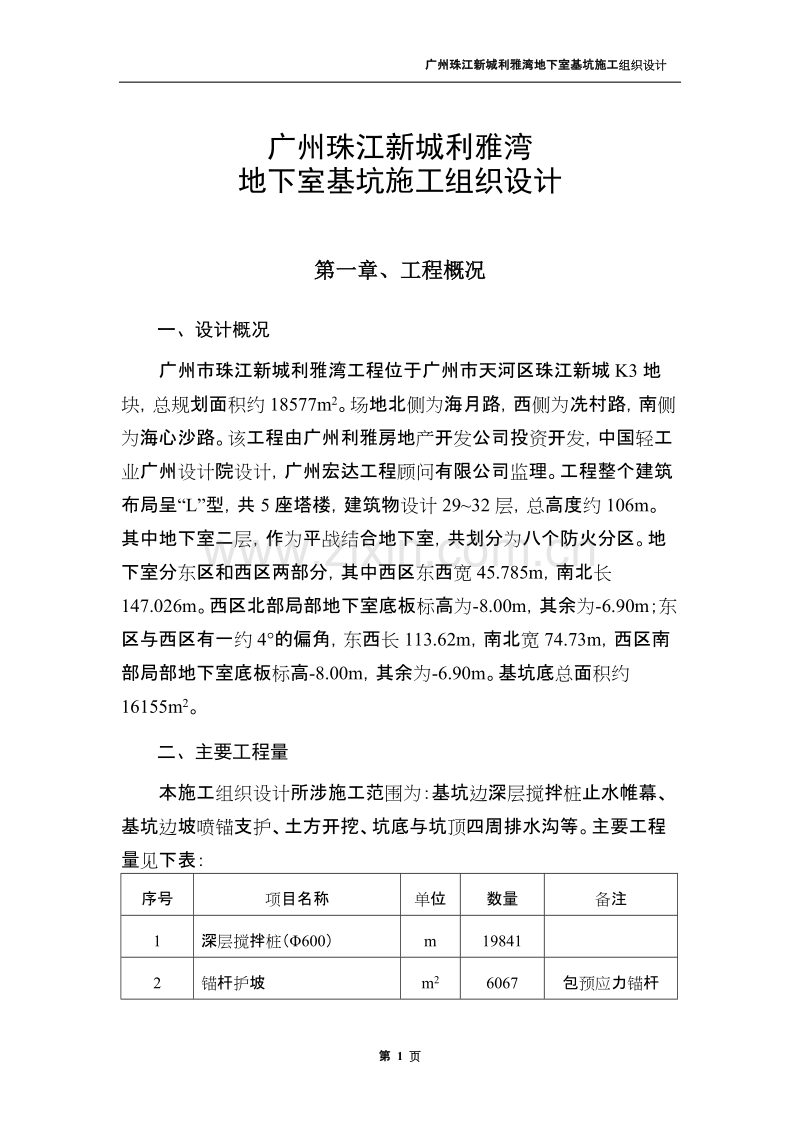

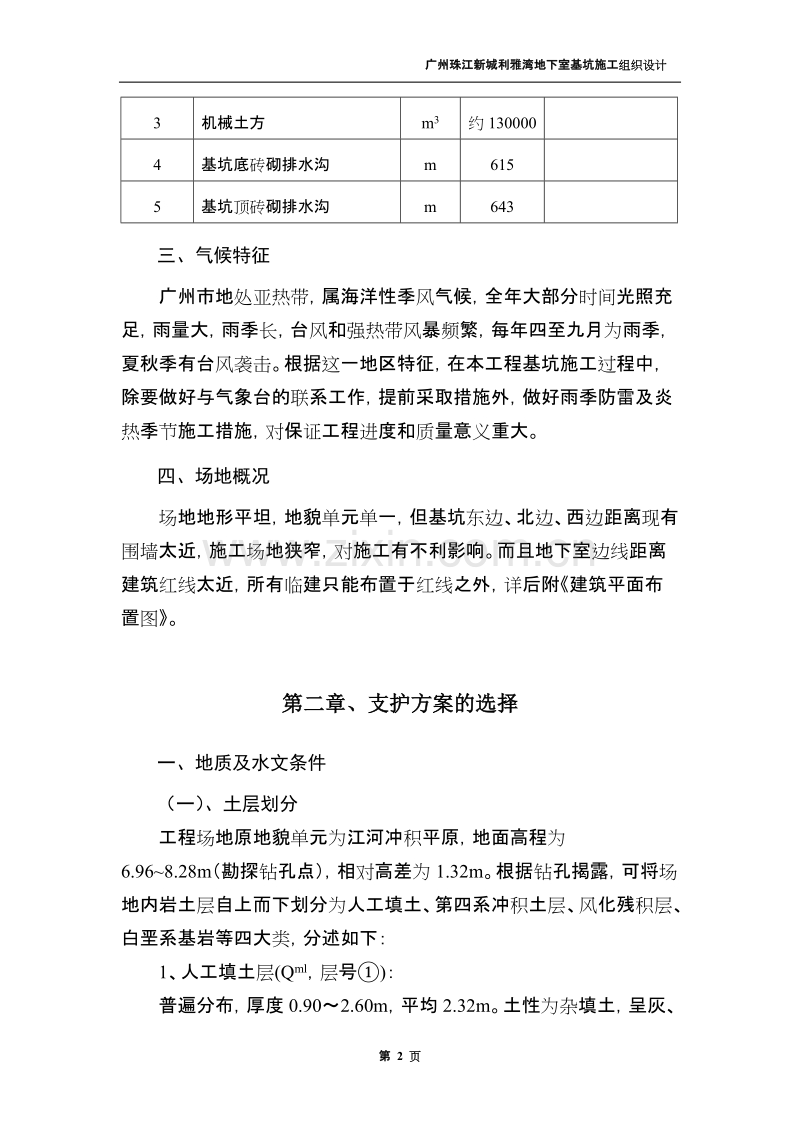

广州珠江新城利雅湾地下室基坑施工组织设计 广州珠江新城利雅湾地下室基坑施工组织设计第一章、工程概况一、设计概况广州市珠江新城利雅湾工程位于广州市天河区珠江新城K3地块，总规划面积约18577m2。场地北侧为海月路，西侧为冼村路，南侧为海心沙路。该工程由广州利雅房地产开发公司投资开发，中国轻工业广州设计院设计，广州宏达工程顾问有限公司监理。工程整个建筑布局呈“L”型，共5座塔楼，建筑物设计2932层，总高度约106m。其中地下室二层，作为平战结合地下室，共划分为八个防火分区。地下室分东区和西区两部分，其中西区东西宽45.785m，南北长147.026m。西区北部局部地下室底板标高为-8.00m，其余为-6.90m；东区与西区有一约4的偏角，东西长113.62m，南北宽74.73m，西区南部局部地下室底板标高-8.00m，其余为-6.90m。基坑底总面积约16155m2。二、主要工程量本施工组织设计所涉施工范围为：基坑边深层搅拌桩止水帷幕、基坑边坡喷锚支护、土方开挖、坑底与坑顶四周排水沟等。主要工程量见下表：序号项目名称单位数量备注1深层搅拌桩（600）m198412锚杆护坡m26067包预应力锚杆3机械土方m3约1300004基坑底砖砌排水沟m6155基坑顶砖砌排水沟m643三、气候特征广州市地处亚热带，属海洋性季风气候，全年大部分时间光照充足，雨量大，雨季长，台风和强热带风暴频繁，每年四至九月为雨季，夏秋季有台风袭击。根据这一地区特征，在本工程基坑施工过程中，除要做好与气象台的联系工作，提前采取措施外，做好雨季防雷及炎热季节施工措施，对保证工程进度和质量意义重大。四、场地概况场地地形平坦，地貌单元单一，但基坑东边、北边、西边距离现有围墙太近，施工场地狭窄，对施工有不利影响。而且地下室边线距离建筑红线太近，所有临建只能布置于红线之外，详后附建筑平面布置图。第二章、支护方案的选择一、地质及水文条件（一）、土层划分工程场地原地貌单元为江河冲积平原，地面高程为6.968.28m（勘探钻孔点），相对高差为1.32m。根据钻孔揭露，可将场地内岩土层自上而下划分为人工填土、第四系冲积土层、风化残积层、白垩系基岩等四大类，分述如下：1、人工填土层(Qml，层号)：普遍分布，厚度0.902.60m，平均2.32m。土性为杂填土，呈灰、褐红、灰黄、灰白等杂色，结构松散，由粉土、粉质粘土、砾砂、碎石块、砖块、混凝土块及生活垃圾等组成，土质均一性较差。标贯试验5次，N=4.55.9击，平均值5.4击。2、第四系冲积土层(Qal，层号)：分布于各孔段，按其土性可划分为五个亚层。1）、粉质粘土、粘土(层号1)：有21孔段有分布，顶面高程4.685.86m，顶面埋深1.502.60m，厚度0.904.60m，平均2.81m。呈灰、深灰、棕红、灰黄等色，软塑状，粘性好。标贯试验21次，N=2.95.6击，平均4.0击，属中压缩性土。2）、淤泥质土、淤泥(层号2)：有16孔段有分布，顶面高程1.466.28m，顶面埋深1.502.60m，厚度1.002.20m，平均1.55m。呈灰黑色，流塑软塑，饱和，粘性好，含腐植质及粉细砂。标贯试验12次，N=1.03.9击，平均值2.1击。属高压缩性土。3）、粉质粘土、粘土(3)：有13孔段有分布，顶面高程2.645.07m，顶面埋深1.904.50m，厚度1.705.60m，平均2.68m。呈褐红、浅灰、灰黄等色，可塑状，粘性好。标贯试验14次，N=6.112.9击，平均值7.7击。属中压缩性土。4）、粉砂(层号4)：有4孔段有分布，顶面高程1.623.45m，顶面埋深4.006.20m，厚度1.803.80m，平均2.90m。呈棕红、灰白、褐红等色，饱和，松散。标贯试验4次，N=3.79.4击，平均值6.2击。5）、中砂(层号5)：有30孔段有分布，顶面高程-3.07-3.58m，顶面埋深3.608.00m，厚度0.855.90m，平均3.43m。呈灰白、灰黄、浅灰等色，饱和，稍密，局部含少量粘粒、砾石。标贯试验42次，N=10.214.9击，平均值13.1击。3、风化残积土层(Qel)：普遍分布，土性为泥岩、粉砂质泥岩、泥质粉砂岩、粉砂岩等风化而成的粉质粘土，按其土性及状态可划分为2个亚层。1）、可塑状粉质粘土层(层号1)：有19个孔段有分布，顶面标高-3.14-0.33m，顶面埋深7.5010.80m，厚度1.004.50m，平均1.98m。土性为粉质粘土，呈褐红色，可塑状。标贯试验16次，N=6.514.5击，平均值9.9击。属中压缩性土。2）、硬塑状粉质粘土层(层号2)：有28个孔段有分布，顶面标高-4.83-0.97m，顶面埋深9.0012.50m，厚度0.905.50m，平均2.18m。土性为粉质粘土，呈褐红色，硬塑状。标贯试验31次，N=15.429.1击，平均值21.6击。属中压缩性土。4、白垩系基岩(K2)：场地基底岩石为白垩系沉积的碎屑岩，岩性为泥岩、粉砂质泥岩、泥质粉砂岩，局部偶见粉砂岩、细砂岩。呈泥质、粉砂质结构，中厚层状构造。按其风化程度可划分为全风化、强风化、中风化及微风化等四个岩带。1）、全风化岩带(层号1)：有23个孔段有分布，顶面标高-11.23-2.08m，顶面埋深10.5018.90m，厚度0.904.40m，平均1.97m。岩石风化强烈，呈全风化状，褐红色，岩芯呈坚硬土状，遇水易软化。标贯试验19次，N=30.248.9击，平均值37.3击。2）、强风化岩带(层号2)：各孔段均有分布，顶面标高-13.73-2.95m，顶面埋深10.2021.40m，厚度0.5013.40m，平均4.06m。呈褐红色，岩芯呈半岩半土状、碎块状，岩质软，部分岩质稍硬。本带风化均一性差，大部分孔段存在中、微风化岩夹层。标贯试验12次，N=51.272.2击，平均值57.2击。3）、中风化岩带(层号3，略)：（二）、地下水概况：场地第四系孔隙含水砂层较发育，地下水丰富。地下水主要受大气降水补给，地下水位随季节性变化而变化，雨季水位升高，旱季水位下降。场地砂土层的渗透系数K=9.36m/d，属强透水层。场地环境为类，地下不对混凝土结构无腐蚀性。二、地下室基坑边坡支护的计算参数：地层代号层 号土 性天然密度0(g/cm3)内摩擦角(度)凝聚力C(kPa)Qml人工填土1.7010.08.0Qal1粉质粘土、粘土1.8512.020.02淤泥质土、淤泥1.704.89.63粉质粘土、粘土1.9015.022.04粉砂1.8022.00.05中砂1.9025.00.0Qel1粉质粘土1.9318.025.02粉质粘土1.9520.030.0K1全风化岩2.0022.040.02强风化岩2.1030.0100.0 三、支护方案设计的依据：1、广东省工程勘察院“广州珠江新城K3地块(K3-1、2、3、5)岩土工程勘察报告”(2001.11.16)2、中国工程建设标准化协会标准土层锚杆设计施工规范(CECS2290)3、国家行业标准建筑基坑支护技术规范(JGJ12099)4、广东省标准建筑基坑支护工程技术规程(DBJ/T15-20-97)5、广州市标准广州地区建筑基坑支护技术规定(GJB0298)四、支护方案设计原则由于该工程未提供基坑范围以外的锚杆锚固区域的地质资料，其计算主要参考该工程基坑范围内的地质资料。又因为其基坑岩体的土层覆盖厚度不一，其可塑、软塑等土层厚度分布不均，而且土体物理力学指标变化很大，这样很难作出符合工程实际的计算。因此，只能根据本工程基坑内的情况，再结合以往成功的工程经验近似取基坑地面以下 C、值以及锚固体与土体接口粘结强度值(qs)的各加权平均值作为初步计算的依据，待施工开挖时根据锚杆成孔取出的土样对锚杆长度再作适当的调整。因此，该工程的设计原则是：动态设计、动态施工、动态管理。施工过程中应随时对开挖和钻孔取得的土体资料和水文资料进行分析、比较，发现与设计所取土体物理力学性能及水文资料不符或出入较大时，应及时调整设计方案和施工方案，以确保设计方案的可靠度，进而确保基坑边坡以及基坑周边环境的安全。五、基坑支护设计场地工程地质情况将全场分成三个支护区域：分别称为、支护区(详“基坑支护平面示意图”)。支护形式：首先采用深层搅拌桩形成止水帷幕，然后垂直开挖基坑边坡，采取锚杆、花管、土钉相结合的复合止水、支护结构。1、第支护区支护设计：该断面边坡支护垂直开挖深度按8米考虑(施工时以现场放线、设计标高为准)。(1)、沿基坑开挖线设置一排深层搅拌桩(600400)，深约10.00米左右(穿过透水层，桩端进入不透水层0.50米左右)，搅拌桩施工采用喷浆工艺,采用425#普通硅酸盐水泥作固化剂，浆液水灰比0.50.6，四搅四喷(两上两下),每纵延米搅拌桩掺加水泥用量不少于50kg。(2)、沿基坑边坡垂直方向布设6排土钉(花管)，其中M1、M2、M3为土钉，M4、M5、M6为注浆花管，垂直间距和水平间距均为1.30米，锚杆(或土钉、花管)成梅花状排列。(3)、喷射混凝土强度C20、厚100,钢筋网采用6圆钢编制,间距200200。(4)、每排锚杆(或土钉、花管)设水平加强筋216。2、第支护区支护设计：该断面边坡支护垂直开挖深度超过第支护区约1米左右(施工时以现场放线、设计标高为准)，设计上考虑沿基坑边坡垂直深度增加一排锚杆(或土钉、注浆花管)。锚杆(或土钉、注浆花管)垂直间距由现场施工作适当调整。(1)、沿基坑开挖线设置1排深层搅拌桩(600400)，深约11.00米左右(穿过透水层，桩端进入不透水层0.50米左右)，搅拌桩施工采用喷浆工艺，采用425#普通硅酸盐水泥作固化剂，浆液水灰比0.50.6，四搅四喷(两上两下)，每纵延米搅拌桩掺加水泥用量不少于50kg。(2)、沿基坑边坡垂直方向布设7排锚杆(或土钉、花管)，其中M1为土钉，M2、M3为锚杆，M4、M5、M6为注浆花管，M7为土钉，水平间距为1.30米，锚杆(或土钉、花管)成梅花状排列。(3)、喷射混凝土强度C20、厚100,钢筋网采用6圆钢编制,间距200200。(4)、每排锚杆(或土钉、花管)设水平加强筋216。3、第支护区支护设计：该断面边坡支护垂直开挖深度按8米考虑(施工时以现场放线、设计标高为准)。(1)、沿基坑开挖线设置2排深层搅拌桩(2600400)，深约11.00米左右(穿过透水层，桩端进入不透水层0.50米左右)，搅拌桩施工采用喷浆工艺,采用425#普通硅酸盐水泥作固化剂，浆液水灰比0.50.6，四搅四喷(两上两下),每纵延米搅拌桩掺加水泥用量不少于50kg。(2)、沿基坑边坡垂直方向布设6排锚杆(或土钉、花管)，其中M1为土钉，M2为锚杆，M3、M4为土钉，M5、M6为注浆花管，垂直间距和水平间距均为1.30米，锚杆(或土钉、花管)成梅花状排列。(3)、喷射混凝土强度C20、厚100,钢筋网采用6圆钢编制,间距200200。各种支护区详细做法详广州军区司令部建筑工程设计院所出的广州珠江新城K3地块基坑支护设计图。第三章、施工布署与领导机构一、施工管理组织为更好完成该工程的施工任务，我司将从施工方案、人员设置、机械配备、材料供应和工程服务等方面全力进行合理的安排和调配。同时在施工中，我公司将从全市整体利益出发，积极与质量监督部门、监理单位配合，协调好内外关系及地盘管理，通过有效地对工序、材料、人员进行控制，不仅保证工程质量，而且保证安全文明施工得到有效保障。通过有效的环保措施，使声、光、尘污染得到有效控制，创建安全文明施工的模范工地。（一）、项目经理部的组成为了更好地完成本工程的施工任务，我司成立了利雅湾工程项目经理部，人员及组织机构如下图： （二）、各部门职能项目经理：负责项目经理部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责，分管施工部、行政部和质安部。项目总工程师：负责项目施工中的全部技术管理、质量控制和安全监督工作，分管技术部和质安部。项目副经理：协助项目经理和项目总工程师进行工地的各项管理，分管技术部和材料部。技术部：负责施工组织设计、专项施工方案和交底卡的编制；负责钢筋翻样、木工放样，构配件加工订货和现场施工技术问题的处理；负责发放施工图纸、设计变更和有关技术文件；办理工程签证；做好隐蔽工程的验收记录本和各项工程技术资料的收集整理工作。施工部：负责定额核算、计划统计和预决算的编制工作；负责施工现场平面管理、施工调度及内部协调；负责施工测量、放线，负责机械设备管理和安全管理工作。质安部：负责工程质量的检查、监督，进行分部分项工程的自检评定，开展全面质量管理和QC小组的活动。负责做好经常性的安全生产宣传工作，贯彻“安全第一，预防为主”的方针，组织日常的安全生产检查、监督工作，帮助班组消除事故隐患，促进安全生产。材料部：负责编制材料供应计划，根据施工进度分批组织材料供应：负责材料的发放和物资保管，进行原材的检验、化验、抽检，提供有关材料的技术文件。行政部：负责政治宣传、职工教育、生活后勤、安全保卫、环境卫生、文明施工及接待工作。（二）、施工管理体系为加强管理，建立完善的管理体系（见附表）1、质量管理体系2、安全、文明施工管理体系3、进度控制体系4、安全管理防火体系二、施工部署本工程基坑支护与土方工程的施工顺序为：先进行深层搅拌桩的施工，再进行锚杆护坡的施工，在锚杆施工的同时，穿插进行土方开挖。（一）、深层搅拌桩深层搅拌桩的施工计划安排5台机械，组织5班人员。其中东区安排3台；西区安排2台。具体为：1、东区号机从（6-18）轴拐角处开始，沿着（6-A）轴方向先做5m的双排桩，再向西做单排桩，一直与西区的号机相连；号机从（6-A）轴开始，沿着（6-18）轴向北做双排桩；号机从（18）轴开始，沿着（3-L）轴向东一直与号机相连，此区段内无接驳。2、西区号机从（18）轴开始（即号机开始的部位），沿着（3-L）轴向西，拐到（1）轴再向南，在（K）（2）处结束；而号机从此处开始向南，再拐向东、北与号机相连。3、整个地下室基坑设一个硬接驳位，即西区（K）（2）轴附近号机开始（即号机结束）的部位。具体见地下室深层搅拌桩施工顺序示意图。（二）、锚杆支护与土方开挖整个地下室基坑的锚杆支护与土方开挖从（18）轴分为东区与西区分别进行。东区基坑投影面积8979m2，土方约76300m3，锚杆324m，锚杆支护分8个段完成，每段约40m左右；西区基坑投影面积7176m2，土方约53700m3，锚杆312m，锚杆支护分8个段完成，每段约40m左右。锚杆的施工分4组，每个区内2组同时施工，挖土机与锚杆施工配合。土方的开挖分2个独立的班组在两个区内分别同时开挖。由于基坑较深，土方分两步开挖完成。东区土方从东边、南边开始，在北边（3-1）（4-1）轴间结束。北围墙在（4-1）轴线附近增设大门口，东区从此门向北出土。西区土方从西向东开挖，分别从南大门口和北大门口出土，南边土方在（B）（F）（18）轴间结束，北边土方借用东区出土通道向北出土。基坑出土坡道处土方与喷锚最后施工。锚杆及土方的施工详见基坑土方开挖顺序示意图。第四章、施工进度计划为了确保本工程项目的实现，我公司特组成一个强有力的项目部，建立严格的项目管理制度，因事设人，定岗位、定责任，因责任授权。在施工中，随时与建设、设计及监理等有关部门沟通，确保工程进度。（一）、施工进度计划地下室基坑计划总工期为120日历天，计划从2002年3月30日到2002年7月27日共120天，各分项的施工工期安排如下：1、深层搅拌桩：38天（2002-3-302002-5-6）2、东区基坑喷锚支护与土方开挖（不包坡道）：65天（2002-4-272002-6-30，插入10天，则实际占用工期55天。）3、基坑坡道口支护与土方开挖：20天（2002-6-282002-7-17插入3天，实际占用工期17天。）。4、排水沟与栏杆插入施工，不占用工期。（2002-5-172002-6-11）5、机动时间10天（考虑雨天及其它因素影响）。具体的地下室基坑施工进度计划安排见施工进度计划表。（二）、保证进度的措施1、强有力的组织领导：挑选精兵强将，组成工地领导班子，做到齐心协力，一切为了本工程工期、质量目标的实现。2、施工前要熟悉图纸，领会设计意图，制定工作方案，使整个施工与管理在有序的监控之下进行。3、安全、质量、技术管理工作常抓不懈，施工工长、施工员，质检员、安全员、材料员严守职责，并向项目经理部签订责任状，不出现误工窝工（甲方原因除外），不出现质量事故返工误时，不出现安全事故，不出现停工待料，各个部门人员各司其职，确保工程在紧张而有序的状态中高效施工。4、时间安排先紧后松，留有余地。5、施工机械在本施工组织设计的基础上实际弹性管理，如发现工期拖后，则立即增加机械，保证进度。6、在本公司近本工程的其它工地，预选组织一支精干的施工预备队，根据本工程需要，可紧急调预备队进场支援，抢回损失的工期。第五章、各种资源需要量计划一、机械需要量计划（一）、深层搅拌桩搅拌机悬吊在塔架式导向架上，动力头为30KW三相电动机，带运搅拌杆和搅拌翼浆水泥浆搅拌于土中。全套设备为水泥浆搅拌机、集料斗和输浆泵等。本工程深层搅拌桩共约19841m，每套机械工作效率按110m/台班计，共准备5套机械即可满足施工要求。（二）、喷锚支护锚杆施工安排4套机械设备同时施工，各套机械除电焊机可互用外，其它设备均各套独立。（三）、土方开挖土方开挖安排2个作业队独立完成，东区基坑面积约8979m2，土方约76300m3；西区基坑面积7176m2，土方约53700m3。考虑配备W1-100型履带式挖掘机，其铲斗容量q=1m3，土质按粘土计算，每一工作循环时间t=40s，计划65天（不包括坡道口土方），考虑锚杆等因素影响，则按 60d计，采取1.5班作业（即每天加班至晚上10:00点），挖掘机需要量计算如下：单斗挖掘机小时生产率：则：每台班生产率为：故东区挖掘机需要量为： 用3台。西区挖掘机需要量为： 用2台。考虑局部土方需驳机挖掘，同时考虑需配合锚杆、以及施工过程中雨天的影响，故在施工高峰期，各区可考虑分别再进多1台挖掘机开挖，以保证施工进度。基坑施工阶段主要施工机械设备见下表：主要施工机械设备表施工项目序号机械名称型号单位数量功率（KW）备注深层搅拌桩1搅拌机套5150用于深层搅拌桩2集料斗套53输浆泵台515喷锚支护4空气压缩机6m3台4405混凝土喷射机台46高压注浆机台47砂浆搅拌机台413.28钢筋切割机台316.59钢筋卷扬机台21510电焊机台48011钢筋对焊机台17512污水泵台613.213氧割套114穿心式千斤顶YC1200320台215油泵ZB4-500台25土方开挖16挖掘机W1-100台5东区3台；西区217自卸汽车10T台28东区16台；西区12台其它18发电机（200KVA）TZH-280台119砂浆搅拌机200L台48.820手推斗车台3021潜水泵50WQ15-22台1022功率合计453.7仅基坑施工阶段二、施工人员需要量计划（一）、深层搅拌桩深层搅拌桩安排5台机械，5班人员作业。每台搅拌机每班配备5人，机长、司机、助手、搅浆、司泵各1人。（二）、锚杆施工锚杆施工安排4套作业班子，每套班子又分为造孔组；喷射组；注浆组；制锚组等4个组，每个班设一个班长，实行班长负责制，具体如下：基坑施工阶段施工人员需要量见下表：施工人员需要量计划施工项目组别每组人数小计职责深层搅拌桩机长125负责全面指挥司机1负责操纵搅拌机搅拌，移机对位，指挥灰浆泵启闭档次，调整搅拌机垂直度，排除机械故障，填定深层搅拌施工原始记录等助手1负责垫木找平，左右移机挂滑轮，协助对桩位，更换搅拌头，联系输浆，清洗疏通搅拌头等搅浆人员1负责搬运水泥，掺入外加剂，加水搅拌等司泵1倒浆、过滤、清碴、疏通倒浆管、集料斗，启闭压缩泵及调换档次，处理堵管、爆管、清洗集料斗和管路喷锚支护造孔组936负责造孔及机械成孔，安放锚杆，清理作业面残渣。喷射组312负责修坡、砼喷射、配料上料、压缩空气供应。注浆组312负责制浆、注浆。制锚组416负责锚杆制作，编网、钢筋焊接、预应力锚杆张拉等排水沟瓦工班2550负责临建及基坑底、顶水沟的砌砖、抹面等。其它杂工班4545负责临建及其它施工中需要配合的工作。合计（人）196注：施工管理人员应随时掌握施工进度情况，对于出现进度滞后的情况时，立即采取加班或增加人员、机械等措施。三、主要材料需要量计划基坑施工阶段主要材料需要量计划序号材料名称型号规格单位数量备注1圆钢10内吨38.052螺纹钢25内吨94.423螺纹钢25外吨46.084普通硅酸盐水泥P.O.32.5吨6011.975蒸压灰砂砖24011553千块83.97不包括围墙用量6石灰吨6.257中砂M31192.528碎石10M3826.379镀锌铁丝26#kg24.3第六章、施工总平面布置一、施工现场准备（一）、场地平整由于建筑场地及所规划的施工道路堆满了砖屑和垃圾（特别是场地南边原工厂厂房拆除后的砖渣等建筑垃圾），进场后需要立即进行清理，为施工总平面的布置创造条件（二）、临时施工用水本工程工地临时供水系统在设计时不仅要考虑基坑施工需要，同时也要考虑地下室及上部施工需要。因此，必须做长期充分规划。一般来说，工地临时供水主要分为工程用水，机械用水、工地生活用水、生活区生活用水及现场消防用水5大部分。根据现场情况，后期所有混凝土均采用预拌砼，则计算如下：1、用水量计算1）、工程用水量计算q1未预计的施工用水系数K1取1.1；计划后期每台班完成的工程量 Q 1 取 300m3 砼量；施工用水定额 N1 取 1200L/M3 （采用商品砼）；现场施工用水不均衡系数 K 2 取 1.5 ，工作日T取1，每天工作班t取1。则：2）、机械用水量q2未预计施工用水系数K1取1.1；同一种机械台数N2取3；施工机械台班用水量1800L；用水不均衡系数 K 2 取 1.5 ，则：3）、工地生活用水量 q3 施工工地高峰昼夜人数P1取400人；施工工地生活用水定额耗水量N3取40L/人。则：4）、生活区生活用水量q4 生活区居住人数P2取450人，N4取100L/人，不均衡系数K 3 取 2.0 5）、消防用水量 本工程施工场地约4万平米，合10ha ， 故取 6）、计算总用水量 Q=q1+q2+q3+q4=22.76(L/S)q5=10(L/S)，则： 总用水量为22.76L/S。2、供水管径计算管网中水的流速施工用水取v=1.5m/s，则故临时网路需用D152无缝钢管（内径143mm）。3、由于在基坑施工阶段，工地供水管接入点尚未最终确定，因此暂时从建设单位提供的临时接入点布管，布管线路只需满足基坑阶段施工需要即可。布管平面见附图。（三）、临时施工用电本工程临时变电房位置已确定，因此在进行临时供电系统的设计时要同时充分考虑基坑、地下室及上部施工的需要，必须做长期规划，尽量使布线可满足整个工程施工的需要（地下室完成后做小量调整）。工地临时供电包括施工及照明用电两个方面，其用电量高峰应在地下室主体施工阶段，即塔吊、砼泵及其它木工、铁工、砼机具均投入使用，而在主楼主体结构施工后期，尽管施工电梯已投入使用，但同时砼泵由3台减为2台。因此综合计算，地下室主体施工阶段为用电最高峰。由于工地用电负荷较大，按照经济、合理、安全的原则，整个电网考虑从变压器房用3条分干线接出，各条分干线的动力设备及功率计算如下表：地下室施工阶段机具明细表序号设备名称型号台数总容量N/KW电动机N/KVA焊机或照明KWKVAN1分干线1塔式起重机3/601802镝灯4/3123施工电梯(后期代替1台砼泵的容量)（4/22）(88)暂不计入4潜水泵50WQ15-228/2.217.65高压水泵100D1695/7.537.56小型水泵5/1.15.57锯木机4/3128插入式振动器ZX506/1.16.69平板振动器ZB55503/2.26.610电钻6/16N1分干线小计283.8N2分干线11冷拉调直机GTG3-103/51512直缧纹机BX2-5002/51013钢筋弯钩机WJ-404/3.513.514钢筋弯钩机WJ-502/4815钢筋切断机BX2-3004/4.51816钢筋切断机HBT602/5.51117砼输送泵1/11011018照明及电器60N2分干线小计245.5N3分干线19砂浆搅拌机UJZ20004/3.313.220砼搅拌机400L1/5521空气压缩机B-6.6/74/5.52222砼输送泵（转换层完成后取消1台）2/110220N3分干线小计260.2合计789.51、临时用电负荷计算：考虑工地多采取单班制作业，少数为工序配合需要或抢工期采用两班制作业。故此，综合考虑施工用电约占总用电量的90%，室内外照明用电约占10%。设备同时使用系数取K1=0.70，用电不均衡系数取1.1。按照简化计算，则施工用电总量为：2、变压器容量计算由于工地用电负荷较大，故建议工地采用2台变压器，即N1分干线选用1台变压器，而N2、N3合用1台变压器。计算如下：1）、N1分干线所需变压器容量为：查表，当高压供电为10KV时，选用SL7-400/35型变压器。2）、N2、N3分干线所需变压器容量为：查表，当高压供电为10KV时，选用SL7-630/35型变压器。3、分干线截面选择：各分干线均采用三相五线制低压线路，线路工作电压380V，用电设备功率因素cos=0.75，则1）、N1分干线：查表，N1分干线选用BX型3185mm2铜芯橡皮线为相线，选用2120 mm2铜线为工作零线及接地保护线，选用NT3高分断熔断器，采用DZ20Y-630作过负荷保护低压断路器。2）、N2、N3分干线：N3分干线与N2分干线相同。查表，选用3150mm2铜芯橡皮线为相线，选用295mm2铜线为工作零线及接地保护线，选用NT2高分断熔断器，采用DZOG-400作过负荷保护低压断路器。4、其它说明1）、本工地配备一台200KVA发电机组，机组容量拟备用于一台砼输送泵及部分小型机具用电。2）、用电机具的操作开关所串接的漏电开关为第三级漏电保护，其动作电流为用电负荷容量在30A以上为机具额定电流的1/1000倍，30A以下小型固定机具为30mA，动作时间为0.1秒，手持电动工具和移动机具等小型用电机具动作电流为30mA，动作时间为0.1秒。二、施工总平面布置： 1、场地围墙本工程施工场地已用红砖砌筑围起。由于深层搅拌桩机械最小作业距离（至桩心）为1500mm，按此尺寸，北围墙和东围墙需要拆除后重新围筑。具体如下：1）、现北围墙拆除，重新用灰砂砖（M5混合砂浆）砌至红线位置，距离基坑北边3900mm。在（18）（3-1）轴附近开北大门。2）、现东围墙拆至（6-A）轴向南10M处，用多彩波纹钢板临时围堵，高2m。在地下室完成后再用灰砂砖砌筑。具体位置待定。3）、现西围墙保持不变。4）、南围墙可暂时将原围墙延长，南大门利用原工厂大门。2、施工道路现场的施工道路宽4.5m，在围墙完成后用C25砼浇捣200厚，具体位置见地下室阶段施工平面布置图。3、施工场地由于该外线距离建筑红线较近，无法在红线内布置临建，因此，地下室施工阶段，利用原工厂厂房作工人宿舍，用南侧原工厂办公室作为施工单位、监理单位、及甲方现场办公室。另在工人宿舍北边空地靠东边围墙外建临时厨房和厕所。场内除道路及材料堆场外，考虑绿化点缀。其它场内空地实才硬地化，用C10砼浇100mm厚。4、施工机械本工程拟设塔吊（R=50m）3台。初步定位见施工总平面图。砂浆机设4台，尚基坑边靠近砂堆布设。5、材料堆场周转材料堆场设在施工现场的塔吊能运输范围内，便于材料的周转倒运。其它砂、石等大堆料安排在东区南侧与工人宿舍之间的空地，并靠近地下室基坑堆放。6、钢筋加工棚：本工程设有二个钢筋加工棚，北侧设在北边靠围墙处、南侧设在空地。7、备用200KVA发电机一台，置于西区南边变电房西侧。8、其它临时设施：工地北门和南门口均设门卫，并设洗车槽。地下室施工阶段施工平面布置详见附图。三、施工总平面管理为了减少各种材料的运距，避免无效劳动，有效地组织现场的平面及立体交叉作业，最大限度利用空间，确保做到文明施工，施工平面管理工作设有专人负责，划片包干管理，未经工地负责人同意，任何人不得任意改变。1、设立现场领导小组。现场领导小组是现场施工生产的指挥中心，因此必须设置完整的项目部管理体系，并分别成立安全生产领导小组；场容设施管理领导小组；消防保卫管理领导小组；环境环卫管理领导小组等。办公室内挂有工程控制网络图，设备、劳动力调配图，气象统计表及质量控制图等。做到现场施工有条不紊，高质量、高速度、高效率地运转。2、施工场地：施工现场施工区与生活区采用南侧绿化带分隔，除场内道路及材料场外，考虑绿化点缀。场内绿化要设专人管理。3、基坑坡顶排水沟必须做好。施工时要加强对排水沟的管理，保持水沟的畅通。不得任意挖沟阻塞交通和排水通道。确实需要损坏这些设施时，要征得现场领导同意，然后集中组织力量，突击施工，并迅速采取措施恢复使用功能，管理人员要经常检查督促，及时解决问题。4、施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。5、砂石、钢筋、模板及其它材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费或堵塞交通运输等事故发生。6、在现场设置临时搅拌机时必须提出申请，并做好防尘、防烟、防泥浆、防噪声等环保工作，布置必要的污水处理设施。7、对整个现场的布置和保持，管理人员要经常督促检查并落到实处。8、所有临时设施必须按照施工平面图规划要求布置，按质量标准办理，不能够马虎凑合，降低标准，创造一个良好的施工环境。第七章、主要分项工程施工方法该工程基坑开挖深、工期要求紧、基坑周边环境较为复杂。选用复合喷锚支护技术进行边坡支护，复合喷锚支护与基坑开挖同时进行，挖一层、支护一层，随挖随支,流水作业。施工前应详细调查清楚基坑周边受影响范围内建(构)筑物的基础型式、基础埋深及地下管线、管沟情况，并针对调查结果作出妥善处理。复合喷锚支护作业流程分为：设置深层搅拌桩=开挖作业面=修坡(初喷混凝土) =成孔=锚杆制安=注浆=挂网=喷射混凝土(终喷混凝土) =锚杆预应力张拉。一、深层搅拌桩由于本工程地处珠江边，地下水丰富，根据地质资料显示，基坑底位于砂层，水量丰富。而基坑东边又靠近民居，西边靠近马路，对基坑支护的防水性能要求较高，因此深层搅拌桩的施工质量是整个基坑支护的关键。1、施工准备（1）、场地平整。根据桩机行走路管长度9m宽加以平整，并清除桩位处地上、地下一切障碍物（包括大于100mm的块石、旧混凝土及杂物等）。（2）、施工平面布置。水泥库应靠近搅拌站设置，以减少搅拌人员搬运工作量，施工前应调查清楚地下管线位置，有碍施工的要改移或采取保护措施。（3）、水泥浆配合比。按照设计要求，采用P.O.32.5水泥（即原425#普通硅酸盐水泥），其配合比确定为：掺水泥量为土密度的15%，水灰比为0.5，考虑场地内地下水量丰富，可掺加0.2%的木质素磺酸钙作减水剂，增加防水可靠性。2、施工方法（1）、成桩试验。在深层搅拌桩正式打设以前，应按照施工组织设计确定的施工工艺打设数根试桩，以确定水泥浆的水灰比、泵送时间、搅拌机的提升速度和复搅次数等。最后确定施工水灰比、搅拌机转数、平均提升速度等。为了保证水泥浆能均匀地搅拌到每根桩内，输浆量用压缩泵的档次控制，即下沉时用2档，上升时用3档，遇到粘土下沉缓慢时用4档。其下沉及提升速度不得大于1.2m/min，并保持均匀。（2）、测量放线定桩位。对所有搅拌桩进行编号，以便填写施工记录。（3）、深层搅拌桩的施工采
