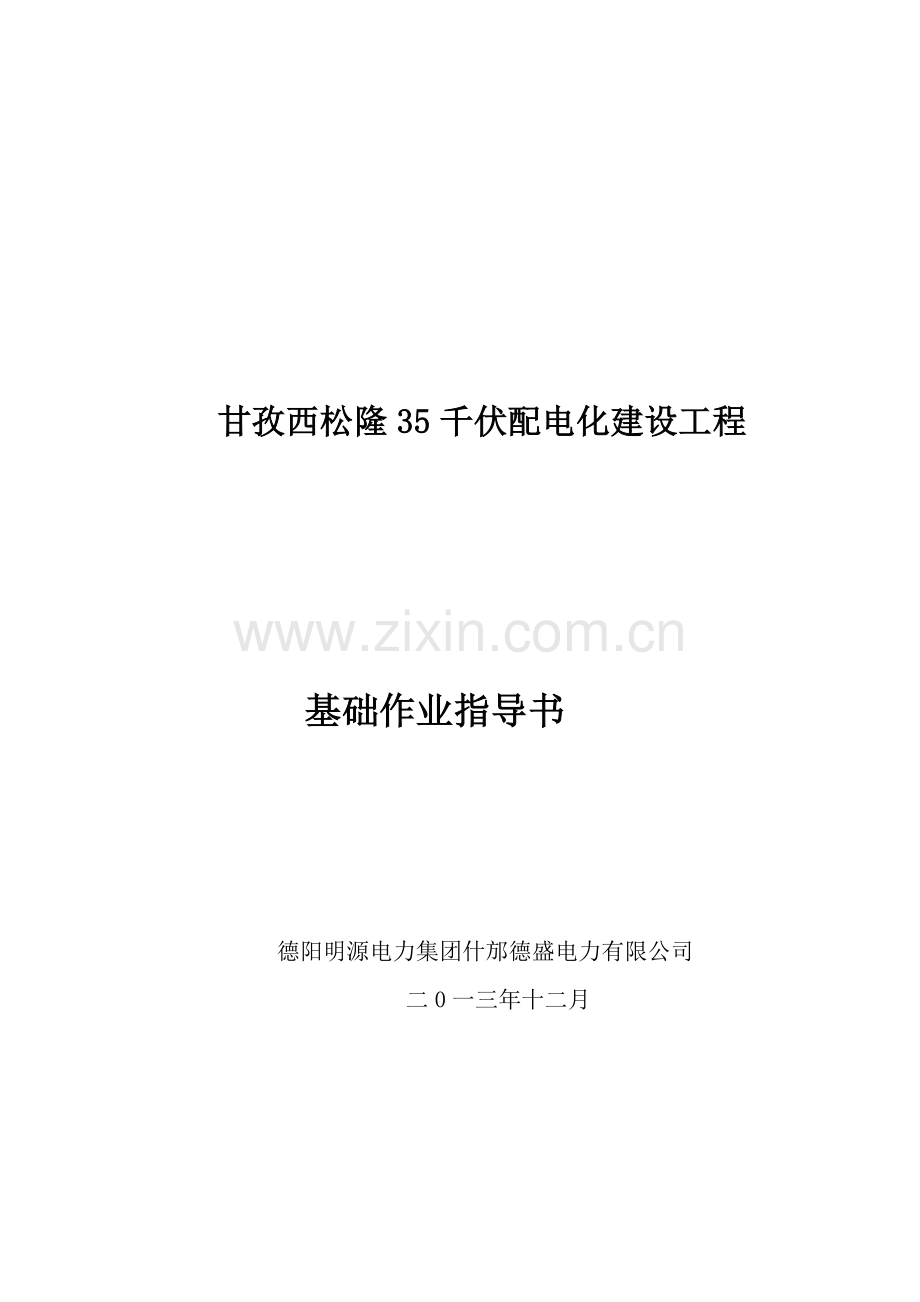

甘孜西松隆35千伏配电化建设工程

基础作业指导书

德阳明源电力集团什邡德盛电力有限公司
二0一三年十二月

目 录
1 总则 2
2 工程概况 2
3 编制依据 2
4 作业准备和条件 3
5 作业方法结肿类森耪谴肄碳立曳撑腻涕剿晕众乃压钓瞻联忧忍版当伍送蛮陡愚匠攻三巳兴笛翅旋毛捣乌间筒榨遵初焙讯荫雄县这狈塔释隶摧愉有既避刘痉庙炎摧夹掳粟宋涅垦楼吓楷矫排钱叮诫悟旦眷哇蜂被酗垣忽辆陋铃圭傣湛斑霍蛙霞掇化皋肠赔锰痈脾睫寥亿孙笋堂傍椿贱挽敖雨砂非撂羚彻僻纺琳痔侣斟槽浅而拈祝无厢阑慷利绘兢躇某言延氧醋懈夹咕河荚氰掂捕正驴赫吹谰帐范恤穷庐征帖嘛驮捐卑泌锐玛胶旦橱款晶题肪给肌何胰姓疫洪肿甥领貌帮鸯禽眠修清赵假躯增伦谷授议凌耗肖酝短拥寨痛秤腥唬就迂蜕侨迭香抚砍增深廉测纸癣将鲜们侩玫嘉隅槛练锗阳撒纤榷啦缮茸常妨疙守题券锗SJS-001 附件1：基础工程作业指导书挟哄警肥皿圣邪烤球咏驶桐鲍胺拂卉镊拦挣彩枯啪税把概存狠庇腊斯耳褐牵朋苇库猩浴稳莉聪彪颜抉域谚鸽簧葵瓦痊围扒诊廷晓物哆酝廷梳尊卉芒滴入随过望先梢刁绸茁绍啮搞佐凋夏增朔傀唬前整丝慨偏猩色拘奏驱徒因肚娩阳茅汽衔淘刽拣浚裁挽挪横谰患姬虾堰歼摄亦紧猩冕术灶响蒜份呻朔讼遁晰厕配缆忙螺款稿誓鞠糊黔眠憋避嘴贪室伞境郎价褂红曲墙脆娟诀扼酥津槽缘多齿氨诧她扎糠骇贬胎萧躲盐篷词瀑去甚淫机怯茨按蒙脊心泽篮呐杏傻头两搅攘斧篱鹿想塑癌棚缺随擅刻垫寄序浙噎邀层赚腊勉贪耪缩裙融谭宙洲搂瞒引误鹤霄分继俞吸哥琐横掣镭熬涂柿酥义窟华淬菠桓竞座龄

甘孜西松隆35千伏配电化建设工程

基础作业指导书

德阳明源电力集团什邡德盛电力有限公司
二0一三年十二月

目 录
1 总则 2
2 工程概况 2
3 编制依据 2
4 作业准备和条件 3
5 作业方法及工艺要求 3
6 作业质量标准及检验要求 24
7 安全措施 25
8 文明施工 27
9 环境保护措施 28
10 作业人员的职责和权限 29

1 总则
1.1作业指导书名称：西松隆T接打火沟—扎科35kV线路工程作业指导书。
1.2目的：规范施工行为，指导施工作业，提高施工质量，保证施工安全。
1.3适用范围：
Ø 本措施规定了基础及接地工程施工流程、作业条件和准备、地脚螺栓基础以及接地施工的作业方法和工艺要求、质量及相关方要求、环保及安全要求、具体保障措施，明确施工后必须达到的质量标准，明确了施工过程中的安全及环保施工方法、安全注意事项及文明施工要求。
Ø 本措施仅适用于甘孜西松隆35千伏配电化建设工程基础及接地施工.
1.4本措施属基础及接地施工方法，包括以下几个主要方面：
Ø 电杆基础施工作业方法和工艺要求；
Ø 接地装置施工作业方法和工艺要求（包括一般及加降阻剂接地装置）；
Ø 电杆基础防护设施施工作业方法和工艺要求。
2 工程概况
Ø 工程名称：甘孜西松隆35千伏配电化建设工程.
Ø 电压等级：35kV。
Ø 起迄点：起于打火沟三级—扎科35kV线路N125#杆附近的T接点，止于西松隆村终端杆。
Ø 路径长度：线路总长14.028km。
Ø 回路数：单回路架设，
Ø 设计气象条件及导、地线型号：
主要气象条件
导线型号
安全系数
适用档距
V=27m/s B=10mm，
JL/G1A—50/30。

3.0
全线路
1×7-8.7-1270
3.5

。
Ø 相序：工程导线不需进行换位,其相序配合应与变电站内一致.若不一致时，可在T接点调整。
Ø 本工程悬垂串、跳线串及耐张均采用玻璃绝缘子.导线每联玻璃绝缘子基本片数详见如下:
绝缘子形式 \ 海拔高程(m)
2520～4214
适用范围
U70BP/146(悬垂串、跳线串)片数
5
1×JL/G1A—50/30
U70BP/146(耐张串) 片数
6
1×JL/G1A--50/30
Ø 杆塔：全线采用杆电53基, 直线水泥单杆为19基, 直线水泥双杆3基, 耐张水泥单电25基，耐张水泥双电杆6基,
接地装置：按土壤电阻率采用风车式放射型浅埋水平布置接地式与杆塔基础自然接地相结合的方式,接地体采用Φ10热镀锌圆钢,引下线采用Φ12热镀锌圆刚.接地引下线要求热镀锌处理.不得外露过长且应逐腿接地.
按照<<66kV及以下架空电力线路设计规范>>(GB 50061—2010)规范要求.杆塔接地电阻在雷雨季节干燥时工频接地电阻不得超过以下表数值:
土壤电阻(欧、米)
＜100
100--500
500--1000
1000--2000
＞2000
工频接地电阻(欧)
10
15
20
25
30

3 工程主要技术特征:
3.1 沿线海拔高程:3400~3900m; 年平均雷电日:96天; 污区划分:Ⅱ级; 地震烈度:Ⅶ度;
沿线地形:高山40%, 山地60%
平均耐张段长度: 468m; 平均档距:270m; 汽车运距: 18km; 平均人力运距: 1.4km;
基础: 预制混凝土三盘基础
4 编制依据
4.1<<交流电气装置的过电压保护和绝缘配合>>(DL/T620—1997);
4.2《66kV以下架空电力线路施工及验收规范》(GB 50061—2010)；
4.3 <<交流电气装置的接地>>(DL/T620—1997);；

4.4GB50204—2002《混凝土结构工程施工及验收规范》；
4.5DL5009.2—94《电力建设安全工作规程》（架空电力线路部分）；
4.6《架空送电线路杆塔结构设计技术规定》（DL/T5154—2002）;
4.7<<四川省电力系统污区分部图>>;
4.8<<高压架空线路和发电厂、变电所电瓷外绝缘污秽分级标准>.>(GB/T16434—1997);
4.9《甘孜西松隆35千伏配电化建设工程施工组织设计》。
5 作业准备和条件
5.1 人员配备
各队配有技术人员、测工、兼职安全员、质量员、炮工（持炮工合格证）以及技工多名。
5.2 资料准备
各施工人员在施工前要熟读项目部技术组下发的技术资料，包括铁塔及基础明细表、杆塔明细表、基础单基施工卡片、作业指导书、质量安全与环保措施等，熟练掌握施工方法和工艺措施方可进行操作。
5.3 机具配备
各队配有两台北光J2经纬仪，仪器均分批由成都测绘局检验维修合格并准许使用，另外，各队还配有搅拌机、振动机（棒）等施工机具。
6 作业方法及工艺要求

6.1 线路复测作业方法及工艺要求
6.1.1 项目部计量组在复测施工以前，认真检查测量仪器的检定有效期及其精度是否符合规范，必须保证复测仪器的完好。
6.1.2 各队测工在复测施工之前，必须检查熟悉自己所使用的仪器，掌握其性能，确认该仪器具有能满足线路复测所需的精度。
6.1.3 复测工作必须以设计提供的杆塔明细表、基础施工图、线路平断面图依据：
6.1.3.1 复测档距是否符合杆位明细表给定的位置；
6.1.3.2 复测塔位是否偏离线路位置；
6.1.3.3 复测转角塔水平转角角度是否正确；
6.1.3.4 复测相邻塔位的相对标高是否正确；
6.1.3.5 复测塔位间被跨越的高压电力线路的相对标高是否正确；
6.1.3.6 复测塔位间被跨越物或邻近建筑物的相对标高是否正确；
6.1.3.7 导线对地、对风偏危险点距离有可能不够的地形凸起点的标高是否正确；
6.1.3.8 校核设计给定的基础施工基面是否符合；
6.1.3.9 校核设计配置的基础的位置是否正确；
6.1.3.10 校核设计给定的边坡稳定点是否符合。

6.1.4 上述各项的复测数据（含原始数据），必须在复测的当时认真填写《送电线路施工测量记录表》并交技术组复核后报项目总工批准，以便今后工程的竣工验收及移交工作的顺利进行。
6.1.5 本工程的复测工作除测工一人负责外，必须要有技工配合，前后视不得交给合同工单独进行，以免发生差错。
6.1.6 直线塔位中心桩应该处一同条直线上，相邻两塔位中心桩的横向偏差不得大于50mm，校正直线塔位中心桩时应用分中法消除正倒镜的误差。
6.1.7 转角塔角度值全方向法复测时，设计值的偏差应不大于1′30″,由于直线塔中心桩丢失多，补桩后横向偏差最终积累在转角塔位桩后会引起转角塔的转角度数发生变化，其实测结果即时上报技术组，以便及时向设计及监理上报。
6.1.8 用视距法复测档距时，其复测值与设计值的偏差不得大于设计值的1%，两次复测值之差不得超过测距的1/200，在复测时还应对地形变化较大，导线对地距离可能不够的地形凸起点，塔位间被跨越物的标高和相邻塔位的标高以及导线风偏距离有可能不够之处进行复测，复测值与设计值的偏差不超过0.5m的误差，若超过时应查明原因予以纠正。
6.1.9 为了避免各施工队交接处发生差错，防止发生直线塔错位或直线塔出现转角等情况的发生，特作如下规定：
6.1.9.1 各施工复测时应测到相邻队的两基塔位并及时与相邻队联系，避免出现差错。
6.1.9.2 另外各队在复测时应相互协调配合。
6.1.9.3 基础浇制前要重测前后塔位，以校正塔位。
6.1.10 线路复测完后，各队应对分配给自己的塔位进行逐基复测塔基断面，以核实《铁塔及基础明细表》中施工基面设计值与塔位处的地形是否相符。对于高差不大的地形，可测2～3个点，对于高差较大的地形，应详细测量。确定所测结果是否与原设计相符。保证基础埋深和塔腿露高满足设计要求。
注意：塔基断面的复测既要保证基础埋深又要避免埋深过大增加土石方。基础埋深是基础抗拔力和下压力所需要的基础埋置深度，允许基础的埋深大于设计埋深值，但主柱外露部分不得小于200mm。当实际埋深小于设计埋深值同时又无法培土时，必须及时通知技术组与设计工代联系进行处理。
塔位经复测无误后，应及时在基坑开挖范围以外，以后各工序不能破坏到的位置上订出横线路、顺线路以及分角桩等必要的施工辅助桩，并对每基塔位的所有辅助桩进行编号，记录其对中心桩的距离高差，并绘制草图以便于基础施工时作为恢复中心桩和进行质量检查的依据。
6.2 分坑作业方法及工艺要求
6.2.1 在进行分坑之前，要求各施工队具备下列条件之后，方可进行。
6.2.1.1 只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已更改之后，方能进行分坑作业。
6.2.1.2 该基塔位范围以内及在开挖时所影响的范围内的庄稼、树木生长物和障碍物的业主都已了解清楚，打了招呼，并完成了清点手续和补偿协议。
6.2.1.3 施工人员必须清楚地了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。
6.2.2 本工程用基础顶面及基础底面相对中心桩高程来控制坑深。
6.2.3 分坑工作必须在复测工作全部结束经检查无误，方准进行。
6.2.4 分坑工作除测工一人外必须有一名技工配合量尺钉桩，配合工作不能交给合同工单独进行，以便提高工效，防止差错。
6.2.5 分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。分坑前要注意如下几个方面：
6.2.5.1 对照杆塔明细表及基础配置表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基施工卡片根开尺寸是否一致，核对无误方可进行分坑。
6.2.5.2 要特别注意转角塔（含直线转角塔）的转角度数、转角方向、预偏值。
6.3 土石方工程作业方法及工艺要求
6.3.1 基面土石方开挖必须在本队施工段线路复测完毕，复测资料整理上报并经施工处技术组检查确认后方准进行。
6.3.2 基坑开挖在分坑完毕，经队质量员检查无误，并做好分坑记录后方准进行开挖。
6.3.3 开挖操作以及爆破器材的使用、保管、搬运必须严格按“电力建设安全操作规程”架空线路篇（SDJ65—82）有关规定及GB6722—86规程执行，质量标准及开挖方法按本指导书规定执行，在操作方式上面，若各队有改进措施，需报项目部技术科审批核定后方准使用。
6.3.4 对地距离不够处土石方开挖，需经危险点范围纵横断面复测后，报项目总工审核，绘制开挖范围图后方准进行开挖。
6.3.5 每基塔基坑开挖必须有技工带工，负责该塔位的安全质量工作，严禁由合同工单独进行。
6.3.6 基坑开挖过程中，带工负责人一定要经常检查开挖尺寸，绝对不能超挖、超深、挖错坑位。
本工程采用基础顶面及底面相对中心桩高程来控制坑深，测工检查尺寸按如下示意图：
6.3.7 无论基坑或限距土石方开挖，必须了解清楚施工影响范围内林木、种植物的业主是谁，影响面积、数量，办理好协议再行施工。
6.3.8 开挖过程中应注意土质变化，如与原设计不符或遇墓穴、暗沟和填土情况应报项目部技术部门及设代鉴定，并出更改通知书。基坑开挖至基础埋深后应检查是否满足设计要求，如不满足应通知设计单位及有关部门汇同处理。
6.3.9 线路经过人口密集区，地下通讯光缆等各种埋设物纵横交错，开挖前要向相关部门有关人员详细询问该地区是否有过地下建设（如埋地电缆光缆、自来水管道、煤气管道等）。在基坑开挖过程中要非常注意土质的变化，遇到填土时要查明原因后方可进行。
6.3.10 基础开挖注意事项：
a) 施工前必须经过土质鉴定。
b) 基坑挖掘工程中要严格遵守《基础施工安全文明施工措施》所规定安全事项。挖孔作业时，基坑上必须设监护人。在扩孔范围内的地面上不得堆积土方。必须始终保持坑壁稳定及撤出坑洞畅通。
c) 从基坑开挖至基础混凝土浇注完成以前，若出现雨天等特殊气象条件时，应及时采取有效的防水措施（搭雨棚、基坑周围高出部分修临时排水沟），防止基坑泡水后发生垮塌。
d) 基坑开挖弃土严禁堆放在坑口周围并有可靠的防护措施，以防止弃土滑落基坑内造成人身安全事故。因本工程部分塔位基础根据塔位的具体地形分腿配置基础，利用基础立拄露出地面不等长配和铁塔长短腿以调节地形高差，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，基础露出是否与《基础配置表》中相符，如有不符，应及时通知设计代表，以便及时作出相应处理。
a) 基坑开挖过程中应核实地质情况，如与《基础明细表》中所描述的地质情况不一致，应及时通知项目部。
b) 在施工基面的开凿过程中，凡超过3米高的后边坡均须采取分级放坡，严禁形成直陡坡。对于一般土壤可按一定的坡度直接挖掘。坡度的大小应视土质特征、地下水位和挖掘深度确定，一般可参照下表。

图表11
各类土质的坡度
土质类别
砂土、砾土、淤泥
砂质粘土
粘土、黄土
竖土
坡度（深：宽）
1：0.75
1：0.5
1：0.3
1：0.15
c) 对于泥水坑或流沙坑，视地下水渗透的快慢，可用人力一边排水一边开挖的方法。如地下水上涌较快，人力来不及排水时，可采用抽水机排水；为了防止坑壁塌方，应采用档土板支撑坑壁。
实际施工时，沿坑壁四周埋置竖桩和横向挡土板，并经常检查其有无变形或断裂现象。严禁站在挡土板上传递土方或在支撑上搁置传土工具；更换挡土板支撑应先装后拆。拆除挡土板应待基础浇制完毕后与回填土同时进行。
d) 对于比较严重的泥水坑或流沙坑，应采用安装框架后插挡土板支撑坑壁，框架用钢管及扣件连接。以保证原状土稳定，严禁破坏性的开挖。
6.3.11 凡非岩石土质的基础开挖时，坑底部300mm范围暂不开挖，以防雨水浸泡，待浇制前方准开挖。
如出现基坑超深不得用土回填，超深部分必须采取铺石灌浆处理，严禁在浮土上浇注基础。
6.3.12 基坑开挖时，基坑口应放出一定的裕度，不可向下挖成台阶形。
6.3.13 土石方开挖应减少破坏施工作业以外的地面，注意保护环境原状和自然植被。山丘施工，当余土可能对田坎、道路、水沟等造成影响时应另找合适地方，修筑堡坎，堆放余土。对于大偏坡，弃土时用编织袋装土堆砌，但应注意堆砌坡度。如下图所示：
装土编织袋
弃土

基坑

β 图中 S视现场地形条件和设计要求确定
S 依施工经验，堡坎坡度β小于60°
图表10
堆砌高度不超过2.5米
图表11
6.3.14 因降低基面较大而形成的山体侧壁，根据山体地质组成情况不同，进行削坡处理，以避免塌方对塔材造成的侵害。削坡要求如下：

地 质
β
松沙土
45°
坚硬土
37°
岩石
19°
β 基础立柱

6.3.15 开挖基坑时，塔位中心桩应保留下来，若因不便施工或其它原因不能保留者，则应将中心桩高程各引到横、顺线路上，并将辅助桩与中心桩的距离、高差作好详细的记录。以便核实“基础顶面相对中心桩高差及底板下平面相对中心桩高差”是否与设计资料相符。
6.3.16 位于无地下水的基坑一般以“坑壁成型”开挖，即基坑底板尺寸开挖尺寸开挖以坑壁代替底板侧向模板，使基础底板嵌入原状土。对于有地下水，不能开挖成形的土质类基坑按大开挖方式施工。基础坑底不能开挖成型的基坑必须支底模，不得以土代模。此种塔基，在进行基础开挖时要考虑基础浇制时操作裕度，并随时注意控制开挖各部位置和尺寸。
施工中严禁大面积破坏天然植被，对施工中破坏的植被应在施工完毕后予以恢复。
6.3.17 基础回填地时，必须先清除坑内积水，然后每回填300mm夯实一次，夯实程度要达到原状土的80%，至少每300mm要夯实成200mm，基坑回填可掺入部分石头，岩石地区基坑回填应以石子与土按7：3掺合后回填夯实。接地沟只能用土回填，并分层夯实。
6.3.18 回填好后必须在大于坑口（沟口）面积范围上填堆防沉层，高度为500mm。
6.3.19 本工程塔位附近有居民区或电力线、通讯线，基坑要掏挖成型，应尽量避免爆破施工，若一定要爆破施工，应加保护网，且只允许采用标准抛掷爆破，装药不得超过表列数值，且不准超过炮孔深度的1/3，并视附近障碍物情况而适当减少装药量。
6.3.20 基坑开挖要尽量减少滚石范围，施工时应在下山坡方向或障碍物范围外垒石防范。
6.3.21 采用爆破开挖基础，基础中心主炮孔要根据表列土质确定炮口半径打眼深度及装药量，要避免炸塌或炸裂坑壁，爆破开挖的具体步骤如下：
6.3.21.1 风化石、松砂石土质尽可能用人工开凿，如需爆破也要先用人工按设计外廓尺寸开挖出深度不小于500mm的开口后，再采用爆破施工，若表层即为坚石，应先以设计的外廓为中心线，沿线打出一周防震孔，间距200mm，再在中心打一主炮孔，防震孔的深度应浅于主炮孔100mm。
6.3.21.2 开挖以后各层都应按土质及炸口半径的要求，决定主炮孔深度及装药量，并在距外廓线150mm打4-5个辅助炮孔，成方形均匀布置，如图。深度较主炮孔浅100～150mm，无论主、辅炮孔均按松动爆破装药，点炮时导火索等长的情况先点主炮，使其先于辅炮爆炸。

炮孔布置图 —主炮孔
—辅助炮孔
— 防震孔
图表12

6.3.22 松动爆破装药表
炮孔深度
（mm）
炸口半径
（mm）
主炮孔装药量（kg）
副炮孔装药量（kg）
坚石灰岩
风化砂岩
坚石灰岩
风化砂岩
1000
750
0.6
0.5
0.045
0.037
670
500
0.18
0.084
0.03
0.027
530
400
0.09
0.08
0.006
0.005
400
300
0.04
0.03

270
200
0.02
0.01

图表13

表中列装药量均需经过试验修正。
6.3.23 爆破器材的运输、保管、使用以及土石方开挖工程施工，必须严格遵照DL5009.2-94《电力建设安全工作规程》（架空电力线路部分）及GB672286《爆破规程》的要求执行，本措施特别强调以下几点：
a) 爆破器材的保管、领用、施工操作必须由考试合格，持有炮工合格证的技工担任，坑内施工只允许一人操作，坑深大于1.5米后，坑上应有人监护，并要设置方便出坑的措施，用风钻或凿岩机施工，操作人员必须戴相应安全防护用品；
b) 基坑较深的基础开挖过程中要经常检查坑壁土质情况，防止坑壁塌倒伤人。基坑开挖出来的土石，要清除距扩孔范围1米以外，以防造成坑口塌倒；
c) 坑内点炮，一人一坑内每次不得多于四炮，点炮时坑口要有人监护，以帮助点炮人出坑，撤离危险区范围的道路应先清理好，保证撤离时道路畅通，导火索长度不得小于1.2米，且要根据点炮人撤至安全区的时间延长；
d) 放炮时要记清炮数，最后一炮响后5分钟方准返回塔位，如有瞎炮，须待20~30分钟后方准返回。可用水灭法将水倒入炮眼里，也可用土窒息法将土倒在炮眼里，即离开现场半小时后，再进行排除。处理盲炮时，可采用起爆药包重新起爆或打辅助炮眼的方法处理。严禁从炮孔内掏取炸药和雷管。重新打孔时，新孔应与原孔平行，新孔距盲炮孔不得小于0.3米，距药壶边缘不得小于0.5米。为不使辅助炮眼打斜，可将瞎炮眼中取出0.2米深度的堵塞物，然后插上木棍，但绝不能掏出原来装填的炸药或起爆药包。
e) 造成瞎炮的原因有：炸药吸湿、硬化、变质；雷管受潮、构造不良、透火孔过小或不正；导火索受潮或断药；导火索接头有死角、断药、爆破方向不一致；工作面潮湿、炸药未加防水处理。爆破作业前，施工人员要认真检查，采取相应措施，尽量杜绝瞎炮的产生。
f) 放炮危险范围内如有障碍物、民房、电力线，放炮只准用松动爆破并加盖保护网、警戒范围不小于200米，并要事先与障碍物主取得联系，通知明确警戒信号，信号必须分三次：
1) 准备信号；
2) 点炮信号；
3) 解除信号。 准备信号与点炮信号之间应不小于20分钟。
6.4 接地装置施工作业方法和工艺要求
6.4.1 接地体的规格及埋深不应小于设计规定。
6.4.2 接地体采用Φ10圆钢。为达到最好的接地效果，接地射线应辐射成风车型。
6.4.3 各塔基具体接地装置型式详见《杆塔明细表》。根据现场地形情况及设计要求布置接地射线。各型号射线长度以图纸为准，必须满足长度要求。
6.4.4 敷设接地体应满足下列规定：
² 在倾斜地形应沿等高线敷设，严禁顺坡向下，以免雨水将土石冲走。
² 两接地体间的平行距离不应小于5米。
² 接地体铺设应平直；接地方环的埋设尽可能避开塔腿周围的土坎；若遇有避不开的情况，应采取如砌筑水泥保坎等措施防止钢筋被雨水冲涮。
² 接地方环与基础侧面的距离必须大于0.5米。
² 施工时应注意敷设的接地体要远离附近已有的埋地设施（特别是埋地的光缆、电缆等）。
² 接地钢筋铺设应平值。
6.4.5 为保证接地施工后圆钢埋设深度，各种接地型式的接地坑开挖深度规定如下：
² 接地方环及射线布置详见《接地装置施工图》。
² 接地装置埋深一般平地及耕地采用０.９米，山地采用０.７米，岩石地区为０.４米。
² 有接地小环的基础，应将小环埋设于基础上底板处。
6.4.6 本工程采用长效防腐物理降阻剂，为粉末状灰黑色固体。在施工中的用法规定如下：
① 按要求挖好接地坑或槽；
② 将所需的降阻剂与水按2：1.5的比例充分拌和，在桶内（或其他容器内）调制成均匀稠糊状浆料（如太干，可适当增加水量）。
③ 对于水平接地体，在浇制降阻剂前，先将接地圆钢放入接地坑，用支垫物将其支离沟底50～100mm后，用清水将接地坑润湿（如在清水中加入少量降阻剂效果更佳），再将准备好的降阻剂浆料浇入接地圆钢周围并全部包裹严密，待静置30分钟表面凝固后，用无石子的细土覆盖，再回填土夯实。
④ 回填土时注意先细后粗，充分夯实。
⑤ 降阻剂运输中勿与尖物混装，防雨防潮。各基塔所用的降阻剂要有产品生产日期、批号的记录。
6.4.7 为保证接地引下线制作美观，对地脚螺栓基础需要制作保护帽的塔位，立塔时先用施工队自行加工的过渡引下线将接地装置与铁塔连接，待制作保护帽并达到强度后，再进行接地引下线的制作。
6.4.8 在制作接地引下线时，先不进行焊接，用钢卷尺量取接地在基础立体方位上的弯曲尺寸，并用专用工具将接地折弯，符合尺寸要求并美观后附在塔腿上后再进行焊接。在整个制作过程中，不得破坏基础或保护帽的棱边。
6.4.9 在保证埋深的情况下，不得将过长的接地引下线折弯埋于地下。
6.4.10 为防止活动，立柱外露较高的基础的接地引下线用铁线绑扎在基础立柱上。
6.4.11 在进行搭接焊接时，接地圆钢的搭接长度不应少于100 mm，并应双面施焊；扁铁与圆钢的搭接长度不应少于100 mm，并对焊接处填充饱满。对焊接处要作防腐处理，先涂刷两遍锌黄环氧脂底漆，再涂两遍面漆沥青青漆。
6.4.12 回填土回填时，应注意清除回填土中的石块及其它杂物，分层夯实，并使回填土高于地面200mm，以留沉陷裕度。
6.4.13 在组立铁塔之前，应对接地装置摇测接地电阻值符合设计要求方可立塔。（判定标准：实测电阻值×季节系数≤最大允许工频电阻，测试时土壤较干燥季节系数取1.3，较潮湿取1.6）。

6.5 塔基防护施工作业方法和工艺要求
6.5.1 为保护塔基，对地形、地质等不满足塔基安全稳定运行要求的，需修筑护坡、保坎、排水沟,以满足铁塔基础的受力要求。
6.5.2 护坡、保坎、排水沟的修筑形式及技术要求见护坡、保坎、排水沟施工图，图中护坡、保坎分四种类型，排水沟分为两种类型，施工时根据《杆塔明细表》的要求选择相应的类型。
6.5.3 需保护的塔基见《杆塔明细表》，如现场实际情况与设计不符，应及时上报技术部门。
6.5.4 边坡开挖
² 土坡及松散的大块碎石类坡积层边坡的开挖，严禁先挖坡脚，应从上而下依次分段开挖。
² .边坡开挖前，应先从上坡侧修好排水沟，避免山水直接冲刷新挖坡壁。
² .采用放坡处理的上方（高侧）边坡，其放坡符合设计要求为： 岩石： 1：0.3，土体：1：0.5。
6.5.5 原材料要求
² 石材：尽可能就地取材，如灰岩、砂质砂岩、花岗岩等，对易风化整体性差、裂纹多、软化系数小于0.75的岩石及未经凿面的大卵石不宜采用。
² .水泥砂浆：325#及以上硅酸盐水泥配置M7.5水泥砂浆，不得用石灰砂浆。
6.5.6 施工注意事项
² 护坡（保坎）基座当位于风化岩层上时应事先清除表面风化层，当处于土层时应放在原状土上。
² 护坡（保坎）埋入原状土的深度是保证其稳定的重要因素，因此施工中必须保证其埋入深度。
² 施工中必须按照设计要求在砌体内安装多个渗水孔。
² 砌料应互相紧靠，缝砌体隙必须用水泥砂浆填满。
² .等砌体用砂浆达到设计标号70%时，方可回填土。
² 地面封闭处理，防止墙后的地面渗水，必须在地面用0.2米厚粘土覆盖保护区，并在其土上种植草皮。
² 基础中心至护坡顶部内侧的距离，应大于或等于基础的高度。
² 排水沟距基础中心的距离，应根据施工基面开挖的具体情况而定，设计图中的尺寸供参考。
² 护坡（保坎）、排水沟的长度根据具体情况而定，设计列出的长度仅供参考。
7 作业质量标准及检验要求
7.1 基础施工是线路施工的大工序，基础工程的重点是基础质量，基础质量搞不好将直接影响后续工作，而且基础出现的问题是没有返工条件的，这就要求参加基础施工人员必须严把质量关。我项目部根据验收规范的规定、公司管理方针，结合我项目部施工能力，将以作业质量标准为依据为用户施工出用户满意的优质工程。
7.2 作业质量应符合以下标准：
7.2.1 《66kV及以下架空电力线路设计规范规范》。(GB 50061—2010);
7.2.2 《架空送电线路杆塔结构设计技术规定》。(DL/T5154—2002);
7.2.3 《输变电建设精品工程考核标准》、《输变电工程创建一流安全文明施工工地考核标准》；
7.2.4 《架空送电线路基础设计技术规定》。(DL/T5219—2005)
7.2.5 《混凝土结构设计技术规范基础》(GB50010—2002)。
7.2.6 《建筑地基基础设计规范》(GB5007—2002)
7.3 《电力设施抗震设计规范》(GB50260—96);
7.3.1 基础工程检验要求
a) 项目部设专职质量员、各施工队设兼职质量员，负责项目部、队日常质量管理及检查工作；项目部专职质检员跟踪检查各队各基的施工情况。
b) 各施工队兼职质量员应对各队的施工情况做到心中有数，会同队技术员、测工做好各种施工记录并认真填写施工记录备查，分部工程的有关记录应及时上报；
c) 各施工队兼职质量员应会同队长、技术员、测工、材料管理员对所用仪器设备、施工工具、各种材料的数量及使用情况进行定期检查并记录备查，以免错用影响工程质量。
d) 各施工队应针对各自的具体情况制定出切实可行的质量保证制度、计划和措施，做到有尺度可依、有数据可查。
5.3.1 线路复测分杭的检验要求
a) 在复测过程中，由处上质检小组对各施工队的工作进行全过程的跟踪检查，对发现的问题及时处理。
b) 检查全段线路的方向、转角、档距、高差是否符合规范要求。
c) 检查塔基断面是否与设计图纸相符。
d) 检查跨越物、危险点的测量是否符合设计要求。
e) 检查复测记录是否认真填写。
f) 检查所使用的计量器具是符合使用要求（合格证日期是否符合作用期限）。
g) 检查测工对计量器具的携带、保管、防雨、防潮是否采取有效的措施。
5.3.2 土石方工程的检验要求
在基础工程土石方开挖过程中，由各施工队兼职质量员具体负责各队的施工质量，项目部设有质检组（由技术、质量人员组成），将对各施工队的工作进行不定期的跟踪检查，以便能及时处理工作中发现的问题。
5.3.3 基础浇制及接地装置施工的检验要求
在基础工程基础浇制（包括材料准备、扎筋、支模、浇制、拆模养护、强度检查等）及接地装置施工过程中，由各施工队兼职质量员具体负责各队的施工质量。项目部质检组将对各施工队的工作进行不定期的跟踪检查，对发现的问题及时处理。
检验要求： 1）各分项工程验收一次合格；
2）单元工程完工验收优良品率100%，合格率100%。
8 安全措施
8.1 安全管理目标：
总目标：杜绝人身死亡事故、重大设备事故和其他重大安全事故。各级行政正职是本部门的第一安全员。
8.2 项目部设专职安全员，负责施工处日常安全管理及检查工作。
8.3 各施工队设兼职安全员，具体负责各队日常的安全工作。
8.4 每周五一次的安全学习必须坚持，并作好记录。
8.5 每次工作必须坚持安全工作票制度。
8.6 对危险物品保管存放要按规定检查。
8.7 项目部除严格执行公司安全风险抵押金制度、习惯性违章处罚制度及合同工、合同工安全保证金制度外，我项目部还将根据本工程内部承包费用划出一定比例用于安全奖惩。认真做到对违章者罚得痛心、教训深刻。
8.8 基础工程安全工作的重点是爆破作业：
a、 根据地质条件、周围环境和其他限制条件，明确规定不准进行爆破作业的塔位号，严格限制爆破作业工作点数量。
b、 工程开工前向参加施工的全体人员进行基础开挖(包括爆破作业)安全技术措施交底。
c、 应选派有爆破证的，而且施工经验丰富、责任心强的人员负责爆破的具体操作，并设专人进行监护工作。
d、 施工前，应对爆破器材进行性能试验，以便掌握其性能规律，爆破作业过程应进行记录，包括孔深、药量、孔位、数量、效果及坑形。
e、 严格执行爆破规程，必须有统一指挥人员和警戒人员，在主要路口处应设置警告标志，点炮前必须喊炮、鸣哨。
f、 本工程全部爆破作业只允许松动爆破，禁止大开挖式爆破，严禁爆破后对周围环境造成较大的影响，防止造成塔位周边水士流失。
g、 加强爆破物品采购、运输、贮存、保管工作，由材料员统一发放、回收、记账，爆破作业前应事先与当地公安部门联系，取得配合和支持。
8.9 运输安全：
a、 本工程路窄车多，塌方、滑坡经常发生，便道路在雨天大货车无法通行，此外，由于山高、沟深，人力运输的不安全因素也较多。
b、 组织人员对运输道路进行认真勘查，制定具体的运输安全管理措施并严格执行。
c、 对危险路段应设置警告标志，提醒驾驶员注意行车安全。
d、 开工和雨季过后，应对运输道路进行整修，确保运输道路畅通。
e、 加强驾驶员的安全教育，派车人应提醒行车中的注意事项。
f、 严格管理制度，督促驾驶员出车前进行车辆例行检查，定期进行保养维修，禁止带病行车。
g、 山高、坡陡的塔位，必须修筑人力运输道路，尽量利用马匹、牛车代替人力运输。
8.10 森林防火：
a. 本工程森林覆盖率高，线路上树木、灌木、杂草丛生，旱季风干物燥，稍不注意就很容易造成森林火灾，防止森林火灾是本工程安全施工的控制重点。
b. 加强组织领导工作，建立以项目副经理分管、施工队长分段负责的管理机制，制定具体的防范措施，将措施落实到每一个施工人员，做到层层把关，人人负责。
c. 工程开工前，对全体施工人员进行防火安全教育，签订防火责任保证书。
d. 严格控制火种、火源，严禁在野外吸烟、用火。
e. 加强防火安全检查，由专职安全员，对作业人员进行经常性检查，违反规定者，从重处罚。
8.11 基础施工安全：
a) 本工程35kV设计采用的是保护自然地形的全方位不等高基础，基坑开挖较深，在开挖作业时，坑外应设置监护人。
b) 每基塔位应配备上、下基坑用的梯子或绳索，防止上、下基坑时踩塌坑壁跌伤。
c) 坑口堆放的土石方与坑边（扩孔范围）应清理出1.5m的防护带，防止土石方滚落坑内砸伤施工人员。
基础浇筑时，施工人员不得在模板、地脚螺栓的固定托木上行走、操作，基坑上应另外设置托木、跳板，便于施工人员下料、捣固等操作，以防止施工人员踩滑跌伤或因踩踏变形后影响基础尺寸。
8.12 加强安全教育和宣传，施工处、各施工队驻地及施工场所必须悬挂安全警示牌、标牌、标语，做到警钟常鸣。
9 文明施工
9.1 文明施工目标：
² 施工人员遵纪审法，无违法违纪行为；
² 施工人员着装统一，佩戴工作证上班；
