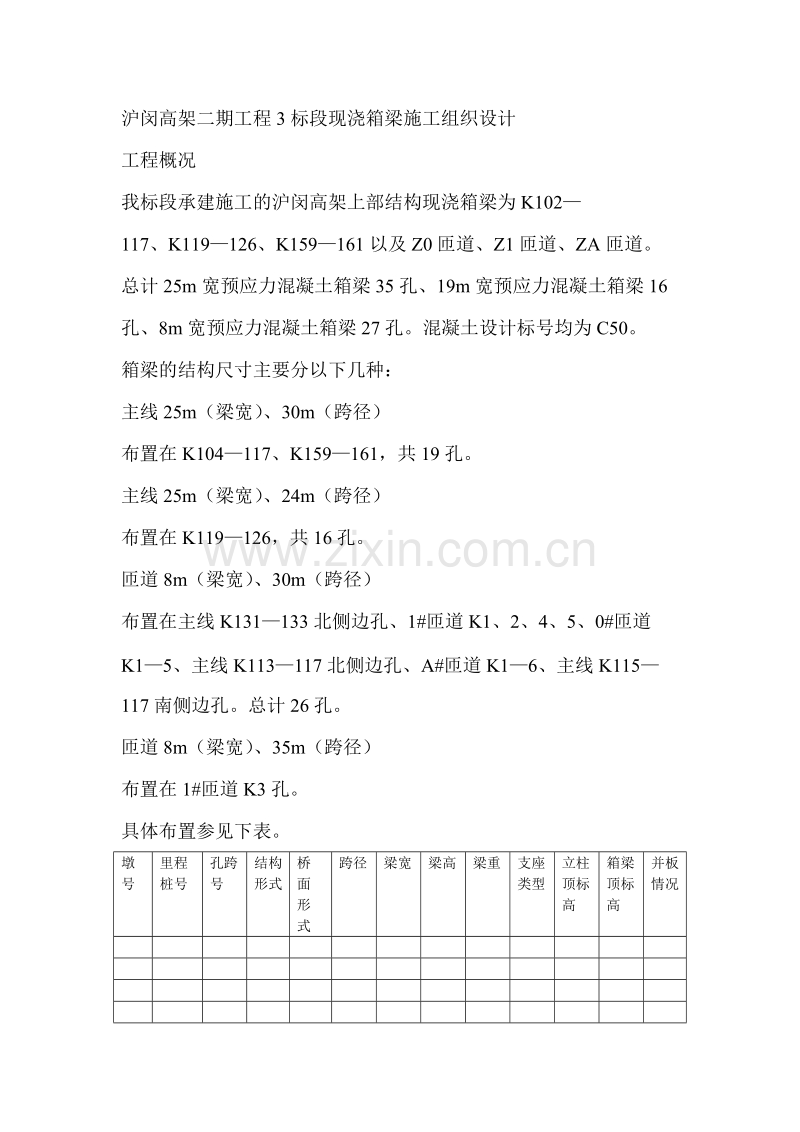

沪闵高架二期工程3标段现浇箱梁施工组织设计方案.doc_第1页
第1页 / 共5页

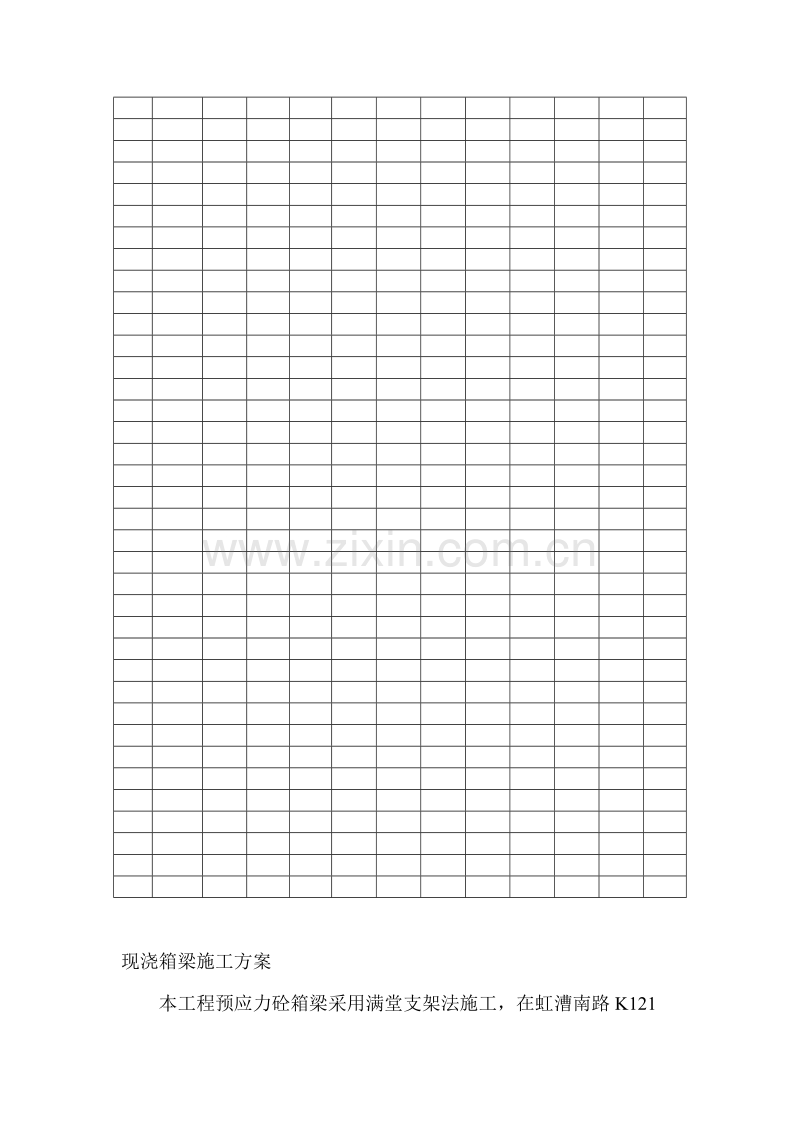

沪闵高架二期工程3标段现浇箱梁施工组织设计方案.doc_第2页
第2页 / 共5页
沪闵高架二期工程3标段现浇箱梁施工组织设计方案.doc_第3页
第3页 / 共5页
沪闵高架二期工程3标段现浇箱梁施工组织设计方案.doc_第4页
第4页 / 共5页
沪闵高架二期工程3标段现浇箱梁施工组织设计方案.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、沪闵高架二期工程3标段现浇箱梁施工组织设计工程概况我标段承建施工的沪闵高架上部结构现浇箱梁为K102117、K119126、K159161以及Z0匝道、Z1匝道、ZA匝道。总计25m宽预应力混凝土箱梁35孔、19m宽预应力混凝土箱梁16孔、8m宽预应力混凝土箱梁27孔。混凝土设计标号均为C50。箱梁的结构尺寸主要分以下几种:主线25m(梁宽)、30m(跨径)布置在K104117、K159161,共19孔。主线25m(梁宽)、24m(跨径)布置在K119126,共16孔。匝道8m(梁宽)、30m(跨径)布置在主线K131133北侧边孔、1#匝道K1、2、4、5、0#匝道K15、主线K113117

2、北侧边孔、A#匝道K16、主线K115117南侧边孔。总计26孔。匝道8m(梁宽)、35m(跨径)布置在1#匝道K3孔。具体布置参见下表。墩号里程桩号孔跨号结构形式桥面形式跨径梁宽梁高梁重支座类型立柱顶标高箱梁顶标高并板情况现浇箱梁施工方案本工程预应力砼箱梁采用满堂支架法施工,在虹漕南路K121孔跨处采用满堂支架配以门式支架以保证地面交通的正常运行。满堂支架采用483.5的小钢管搭设。模板采用定型钢模(底模)和木模(19m宽箱梁的中底模与所有的内芯模)。箱梁砼分两次浇筑(底板与腹板、顶板)成型,浇筑砼时采用插入式振捣器分层振捣,待砼强度满足设计和规范要求后再拆除内芯模板。待预应力张拉工序结束后

3、,拆除整孔底模板与整孔支架。现浇预应力混凝土箱梁的施工程序如下:地基处理支架搭设钢底模安装绑扎底板和立墙钢筋、布设波纹管、锚具和预埋件的安装立内、外侧模浇筑底板和立墙混凝土混凝土养护拆除立墙内侧模铺顶板底模绑扎顶板钢筋、布设波纹管、锚具和预埋件的安装浇筑顶板混凝土拆除顶板底模封孔施工混凝土养护(达设计强度后实施预应力张拉和孔道压浆)封锚混凝土钢底模拆除与保养支架拆除。施工测量箱梁施工时,涉及的中心线较多,主要有立柱横轴线、支座纵横中心线、高架道路中心线与箱梁中心线几种,施工时容易混淆,在放样前,测量人员务必正确理解各中心线之间的相互关系,防止线位出错,导致结构偏位。地基加固满堂支架安装施工模板

4、施工钢筋施工混凝土施工预应力施工预埋件施工支座安装工艺流程冬季施工雨季施工施工组织网络质量管理网络与保证措施安全管理网络与保证措施文明施工管理网络与保证措施施工进度计划材料计划设备计划劳动力计划说 明 星欣设计图库资料专卖店拥有最新最全的设计参考图库资料,内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上,总量在数千G以上。图库网址http:/ftp:/ 联系QQ:447255935电话:13111542600
