术中心工程电气施工组织设计方案.doc

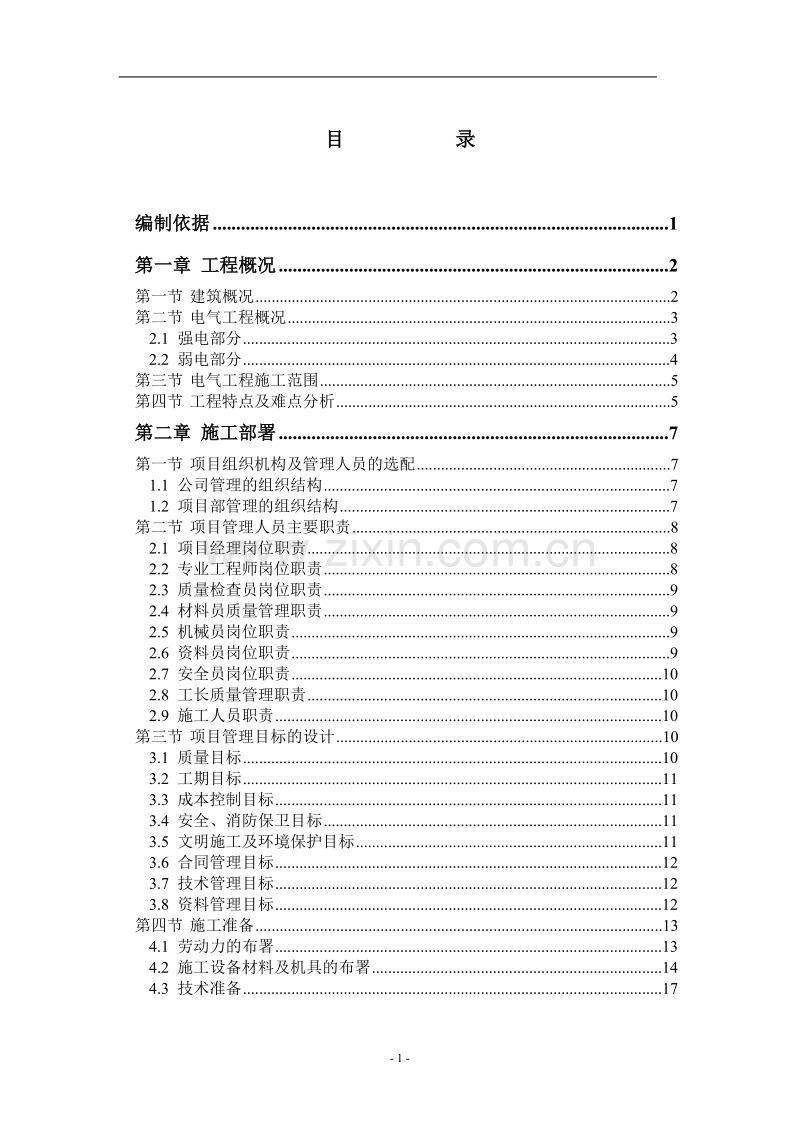

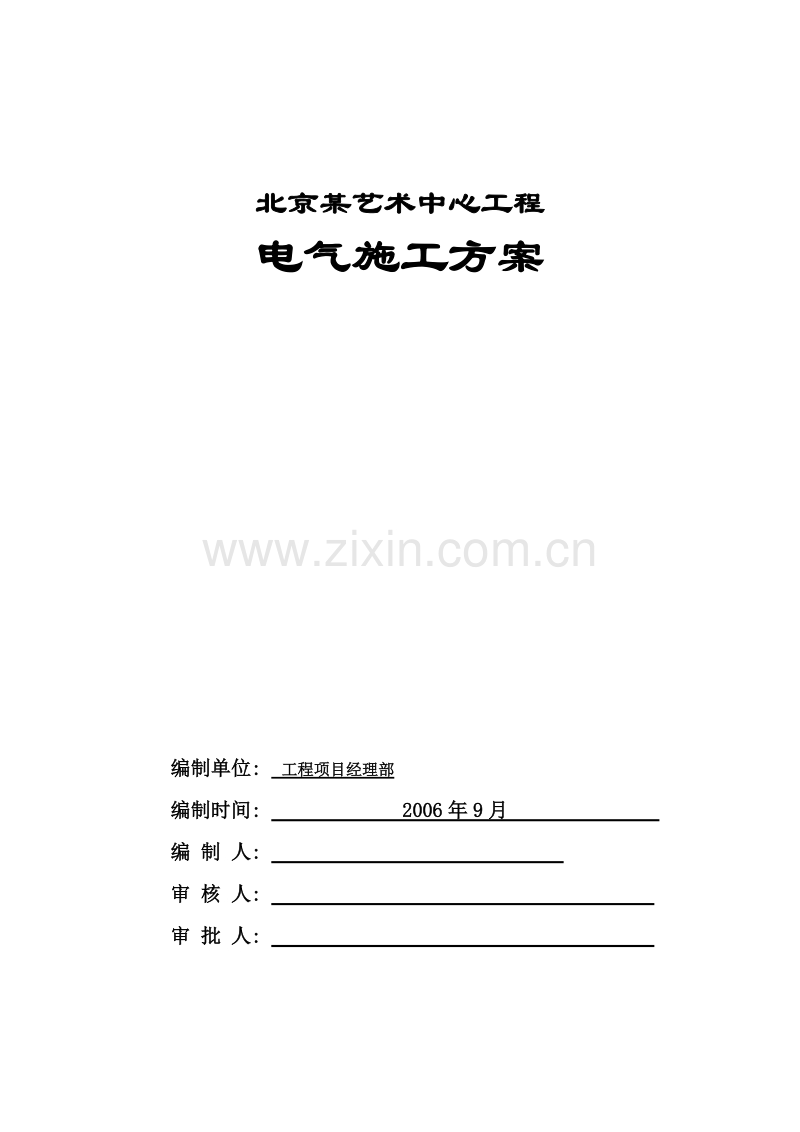

北京某艺术中心工程北京某艺术中心工程 电气施工方案电气施工方案 编制单位编制单位: : 工程项目经理部工程项目经理部 编制时间编制时间: : 20062006 年年 9 9 月月 编编 制制 人人: : 审审 核核 人人: : 审审 批批 人人: : - 1 - 目目 录录 编制依据编制依据.1 第一章第一章 工程概况工程概况.2 第一节 建筑概况.2 第二节 电气工程概况.3 2.1 强电部分.3 2.2 弱电部分.4 第三节 电气工程施工范围.5 第四节 工程特点及难点分析.5 第二章第二章 施工部署施工部署.7 第一节 项目组织机构及管理人员的选配.7 1.1 公司管理的组织结构.7 1.2 项目部管理的组织结构.7 第二节 项目管理人员主要职责.8 2.1 项目经理岗位职责.8 2.2 专业工程师岗位职责.8 2.3 质量检查员岗位职责.9 2.4 材料员质量管理职责.9 2.5 机械员岗位职责.9 2.6 资料员岗位职责.9 2.7 安全员岗位职责.10 2.8 工长质量管理职责.10 2.9 施工人员职责.10 第三节 项目管理目标的设计.10 3.1 质量目标.10 3.2 工期目标.11 3.3 成本控制目标.11 3.4 安全、消防保卫目标.11 3.5 文明施工及环境保护目标.11 3.6 合同管理目标.12 3.7 技术管理目标.12 3.8 资料管理目标.12 第四节 施工准备.13 4.1 劳动力的布署.13 4.2 施工设备材料及机具的布署.14 4.3 技术准备.17 - 2 - 第三章第三章 电气施工方案电气施工方案.19 第一节 工程施工阶段的划分及各施工段的工作流程.19 1.1 工程施工阶段的划分.19 1.2 各施工段的工作流程.19 第二节 配管工程主要施工方法及质量标准.24 2.1 镀锌钢管暗敷设.24 2.2 吊顶内钢管敷设.26 第三节 线槽安装主要施工方法.27 3.1 金属线槽、梯架安装施工方法.27 第四节 管内穿线及线槽布线施工方法.29 第五节 电缆敷设施工方法.30 第六节 封闭型母线安装施工方法.32 第九节 成套配电柜安装施工方法.34 第十节 配电箱安装施工方法.35 第十一节 电气器具安装施工方法.37 第十二节 防雷接地系统安装.38 12.1 防雷接地.38 12.2 变配电设备接地.39 12.3 弱电机房等电位联接.40 12.4 卫生间等电位联结.40 12.5 其它专业.40 第四章第四章 调试及工程验收调试及工程验收.41 第五章第五章 施工组织管理施工组织管理.41 第一节 质量保证体系及措施.41 1.1 质量管理体系.41 1.2 质量管理措施.42 1.3 电气工程质量控制要点.44 1.4 技术管理措施.48 第二节 施工进度保证措施.49 2.1 施工进度总控计划.49 2.2 施工进度保证措施.49 2.3 交叉施工管理原则.52 第三节 安全生产及消防保卫管理措施.52 3.1 安全、消防保卫管理目标.52 3.2 安全施工管理体系.52 3.3 安全管理制度.54 3.4 安全管理措施.57 第四节 环境保护及文明施工管理措施.60 4.1 防止施工噪音污染措施.61 4.2 废弃物管理.61 - 3 - 4.3 材料设备的管理.61 4.4 现场场容.62 4.5 料具管理.62 4.6 机械管理.63 4.7 环卫卫生.64 4.8 内业资料管理.65 第五节 电气成品保护措施.65 第六节 冬季施工管理措施.67 第七节 与有关单位的协调、配合措施.68 7.1 与建设方管理工程师之间的协调与配合.68 7.2 与设计单位之间的协调与配合.68 7.3 与监理公司之间的协调与配合.68 7.4 与各专业之间协调配合.68 第八节 质量承诺.69 附：施工总平面图 - 1 - 编制依据编制依据 1、 某艺术中心机电设备安装工程电气设计图； 2、 建筑电气工程施工质量验收规范GB50303-2002； 3、 电气装置安装工程电缆线路施工及验收规范GB50168-92； 4、 电气装置安装工程接地装置施工及验收规范GB50169-92； 5、 电气装置安装工程低压电器施工及验收规范GB50254-96； 6、 等电位联结安装02D501-2； 7、 电气装置安装工程高压电器施工及验收规范GBJ147-90； 8、 电气照明装置施工及验收规范GB50259-96； 9、 电气装置安装工程母线装置施工及验收规范GBJ149-90； 10、 可挠金属电线保护管配线工程技术规范CECS87:96； 11、 建筑与建筑群综合布线系统工程设计规范GB/T 50311-2000； 12、 民用闭路监视电视系统工程技术规范GB 50198-94； 13、 安全防范系统验收规则GA 308-2001； 14、 出入口控制系统技术要求GA/T394-200； 15、 入侵报警系统技术要求GA/T368-2001； 16、 有线电视系统工程技术规范GB 50200-94； 17、 民用建筑电缆电视系统工程设计规范BBJ； 18、 火灾自动报警系统施工及验收规范GB50166-92； 19、 智能建筑工程质量验收规范GB 50339-2003； 20、 施工现场临时用电安全技术规范JGJ46-2005； 21、 建筑电气通用图集92DQ1-13 22、 建筑电气工程施码工工艺标准 （城建） ； 23、 建筑工程资料管理规程DBJ01-51-2003； 24、 我国现行的安全生产、文明施工、环保及消防等有关规定； 25、 我公司的项目管理手册。 - 2 - 第一章第一章 工程概况工程概况 第一节第一节 建筑概况建筑概况 建筑工程概况见下表： 序号项 目内 容 1工程名称 2建设单位 3设计单位 4监理单位 5总包单位 建筑面积12.97 万 m2 结构形式框架中心筒结构 建筑层数22 层 6建筑规模 建筑高度80.3 米 7工程工期开工：2006 年 8 月 8 日 竣工：2008 年 6 月 17 日 8质量标准结构长城杯 9工程地址 10主要功能 本工程为一综合建筑群，总建筑面积为 12.97 万 m2。建筑群地下室连一体，地下 共四层，地下一层设会议室、多功能厅以及建筑物的附属用房，地下二至四层为汽车库、 机电设备用房等。供电局电缆分界小室在地下一层，变配电室在地下三层，人防在地下 四层。地下一层预留有建筑群有线电视机房、电话模块局。另外在地下一层设有两台电 锅炉房，每台锅炉功率为 1200KW。办公写字楼位于建筑群的南部，酒店位于建筑群的 北部。办公楼、酒店地上均为 22 屋顶设有设备机房层，展厅位于建筑群的中部，地上 8 层。建筑总高 80.3 米。 - 3 - 第二节第二节 电气工程概况电气工程概况 本工程的电气系统有： 1、10/0.4KV 变配电系统； 2、动力系统； 3、照明系统； 4、建筑物防雷、接地系统； 5、人防工程； 6、火灾自动报警及消防联动控制系统； 7、通信系统； 8、卫星与有线电视系统； 9、广播系统（包括背景音乐及应急广播） ； 10、安全技术防范系统； 11、综合布线系统（不涉及网络设备） ； 12、建筑设备监控系统； 13、车库管理系统； 14、智能化系统集成。 2.1 强电部分强电部分 2.1.1 10/0.4KV 变配电系统 本工程变配电室设在地下三层，并在地下一层设电缆分界小室，由外界引入两路 10KV 的电源，互为备用。本工程负荷等级分为一级、二级和三级，其中经营管理及设 备管理用电子计算机系统电源、各弱电机房的电源；高级客房、展厅、地下车库及全楼 的消防用电负荷等为一级用电负荷；办公楼的办公公共用房、走道等为二级用电负荷； 其他电力负荷及一般照明为三级用电负荷。 2.1.2 电力配电系统 低压配电系统采用220V/380V 放射式与树干式相结合的方式，对于单台容量较大 的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的 供电方式；对于一级负荷采用双电源供电并在末端互投，二级负荷采用双电源供电，在 末端互投（或在适当位置互投） ，三级负荷采用单电源供电。 2.1.3 照明系统 - 4 - 照明、插座分别由不同的支路供电，其中楼梯间及其前室、各弱电机房、变电所、 消防设备泵房、消防电梯间及其前室和主要出入口等的照明全部为应急照明。各房间内、 走道、设备用房等处的照明采用就地设置照明开关控制，展厅、会议厅、多功能厅、大 厅等照明要求较高的场所根据要求采用智能照明控制系统，大堂、汽车库等公共场所的 照明，采用照明配电箱就地控制并纳入建筑设备监控系统统一管理，楼梯间、电梯前室 等处的应急照明为长明灯，室外照明由建筑设备监控系统统一管理。 2.1.4 建筑物防雷、接地 本工程防雷等级为二级，建筑的防雷设置满足防直击雷、侧击雷、防雷电感应及雷 电波的侵入，并设置等电位联结。本工程防雷接地、变压器中性点接地、电气设备的保 护接地、电梯机房、消防控制室、通信机房、计算机房等的接地共用统一接地极，接地 电阻不大于 0.5，有洗浴设备的卫生间、淋浴间采用局部等电位联结，本工程接地型 式采用 TN-S 系统。 2.1.5 人防工程 本工程人防等级为六级，人防电源由变电所低压柜引来，应急电源持续供电时间 60 分钟，引入人防的所有管线，宜暗敷楼板内或墙内，若明敷在管线敷设完后，做防 护密闭或密闭处理。 2.2 弱电部分弱电部分 2.2.1 综合布线系统 本工程计算机和电话采用非屏蔽综合布线系统，水平选用六类线穿镀锌管暗敷，计 算机垂直干线采用六芯光纤，电话垂直干线采用三类大对数电缆，配线架在竖井内明装， 机房设于一层。 2.2.2 通信系统 本工程设置通信系统为入住客人、商家、企业等提供先进的通讯手段及各种先进的 通信业务和多媒体信息服务。通信机房设地下一层，酒店部分的综合布线机房设在三层， 办公部分的综合布线机房设在地下一层。通信系统的工作接地与大楼综合接地合用，设 专用接地线。 2.2.3 有线电视系统 普通电视信号由室外有线电视信号引来，屋顶设卫星天线接收卫星信号，系统采用 862MHZ（双向）高隔离度的邻频传输系统。前端设备设在地下一层（或屋顶）机房内。 - 5 - 2.2.4 广播系统 广播机房与消防控制室合用，火灾应急广播与背景音乐共用一套音响装置。 2.2.5 安全技术防范系统（保安监视） 闭路监视机房设在一层（与消防控制室合用） 。本工程各出入口、地下汽车库、电 梯轿箱内及各层走道内均设闭路监视摄像机，走道内保安监视摄像机吸顶安装，电梯轿 箱内保安监视摄像机吊顶内暗藏，地下汽车库内保安监视摄像机吊装。中心主机系统采 用全矩阵系统，所有视频信号可手动/自动切换。 2.2.6 建筑设备监控系统 本工程建筑设备监控系统采用直接数字控制技术，对全楼的供水、排水、冷水、热 水系统及设备、公共区域照明、空调设备及供配电设备进行监视及节能控制。 2.2.7 车库管理系统 本工程在地下车库设一套车场管理系统，采用影像鉴别系统，对进出的内部车辆采 用车辆影像对比方式，防止盗车，外部车辆采用临时出票方式。 2.2.8 系统集成 对大厦建筑设备监控系统、安全防范系统、停车场管理系统、广播系统、火灾自动 报警及消防联动系统进行系统集成，以达到高效、经济、节能、协调的运行状态。 第三节第三节 电气工程施工范围电气工程施工范围 低压开关出线口以下的电气工程：包括低压电缆压线工作；高压电缆入户的预留保 护套管及封堵；负责各变配电系统(含分界室)的设备基础、接地、预留预埋；全部防雷 接地系统、低压配电（动力） 、室内照明；电梯机房内的配电柜以及机房内照明和插座， 提供和安装由电梯机房及井道外连接至中央控制室之间的线槽、电缆。所有弱电系统的 电线导管预埋。 第四节第四节 工程特点及难点分析工程特点及难点分析 1、场地条件有限 本工程紧邻东二环，周边有居民区和在施工程，施工场地有限，这对我公司在文 明施工、环境保护、扰民控制、现场安全以及组织材料、设备进场及其堆放等方面提出 了更高的要求。为此现场管理人员要根据工程的不同施工阶段，进行合理的现场布置， 解决好施工人员生活、材料堆放及加工运输等各方面的问题，处理好施工、安全和后勤 - 6 - 保障之间的关系。 2、施工技术难度较大 本工程为一个由办公楼、酒店、展厅组成的群体工程，地下部分连成一体，面积较 大，地下共四层每层 1 万多平米，管线长，结构特别不规则，这给以后的线槽和管路施 工增加了难度。另外本工程使用的电缆种类多达 60 多种，导线种类多达 30 多种，电缆 由地下三层的 2 个配电室内 60 多个配电柜配出分别供电给办公楼、酒店、展厅，电缆 敷设难度较大。 第二章第二章 施工部署施工部署 第一节第一节 项目组织机构及管理人员的选配项目组织机构及管理人员的选配 1.1 公司管理的组织结构公司管理的组织结构 1.2 项目部管理的组织结构项目部管理的组织结构 第二节第二节 项目管理人员主要职责项目管理人员主要职责 2.1 项目经理岗位职责项目经理岗位职责 （1）负责工程项目总体的质量、成本、进度、安全生产及文明施工全面控制。 - 7 - （2）认真贯彻执行国家关于各项工程管理的方针和政策，落实各项管理制度。 （3）抓好全面质量管理教育工作，在全体职工中经常进行“百年大计，质量第一”的 思想教育，组织开展多种形式的创优活动。 （4）全面组织质量管理工作，做好各分包在施工中的统一协调和配合工作。 （5）定期组织工程质量检查，召开质量分析会议，总结质量工作经验，发现问题，及 时研究和处理。 （6）定期进行成本分析，严格控制各项成本支出。 （7）协调、监督各项进度计划的执行情况，并组织相关人员作出反馈。 （8）作为施工现场安全生产和文明施工的第一责任人，组织安全管理人员定期对施工 工程项目的安全生产及文明施工进行全面检查。 2.2 专业工程师岗位职责专业工程师岗位职责 （1）熟悉图纸，汇总问题及时参加由业主组织的设计交底和图纸会。 （2）编制相应的电气施工组织设计及各分项施工方案。 （3）对主要的施工项目做法以及设计变更和工程洽商，要及时写出书面交底，并落实 到施工中去。 （4）工程技术人员协助项目经理，根据工程情况，及时解决施工中出现的各种技术问 题，保证施工顺利进行。 （5）编制材料、设备、机具、材料计划、负责材料、设备进场检验，严把质量关。 （6）参加分项工程的质量评定，对现场的质量问题会同质检人员进行处理分析。 （7） 随时解决施工中遇到的技术问题及其它各专业间的质量配合，交叉作业等问题， 保证工程顺利进行。 （8）参加施工中出现的质量事故的调查和分析处理，并及时上报，拿出解决方案。 （9）按要求填写上报各种技术资料，要做到及时、准确、真实。 （10）经常组织施工人员的学习，进行技术辅导，提高施工人员的技能水平。 （11）收发有关的图纸和技术资料。 （12）竣工后在规定时间内做好竣工图和竣工技术资料。 2.3 质量检查员岗位职责质量检查员岗位职责 （1）按国家质量评定标准和施工规范要求及时办理工程质量和评定，对不符合质量标 准的工程，有权责令整修、返工和停工。 - 8 - （2）坚持原则，正确反映质量状况，尽心、尽责，积极协助项目经理开展好质量评定 分析会工作。 （3）按照施工规范规定和技术质量标准要求，参加对大中型设备开箱检查及验收工作。 （4）协助技术人员检查施工工艺及操作规程的执行情况，按照规范标准及设计要求， 参加对工程质量检查评比工作，评定工程质量等级。 2.4 材料员质量管理职责材料员质量管理职责 （1）负责现场材料的收、发、登记和保管工作。 （2）严把材料质量关，对不合格的材料和设备要拒收拒发。 （3）对施工人员的用料要严加管理，不得浪费，及时回收剩料和废料。 （4）为技术人员及时收集提供材料、设备的合格证和产品说明书等材料。 2.5 机械员岗位职责机械员岗位职责 （1）负责施工现场使用机械的调配、购置、管理、使用及维护维修。 （2）制定各种机械器具的安全使用规程，并监督工作人员的执行。 2.6 资料员岗位职责资料员岗位职责 （1）贯彻执行上级技术管理部门颁发的有关技术资料的标准及要求。 （2）经常深入现场抽样检查，发现问题及时协助解决。 （3）负责收发设计图纸、文件及其它科技文件，并掌握图纸资料的使用保管情况。 （4）负责技术资料、竣工资料的收集整理工作，并及时办理交接手续。 （5）负责外加工订货图纸的绘制放样工作。 （6）负责设备及材料合格证、 “CCC”认证、检验报告、商检证明生产许可证等的收集 整理工作，并有权力拒收不合格的资料文件。 2.7 安全员岗位职责安全员岗位职责 （1）负责工地现场的安全文明生产及环境保护工作。 （2）制定项目的安全管理规程，对施工人员进行入场安全教育工作。 （3）参加公司举办的各项安全培训及教育活动，并及时对现场人员进行传达培训。 （4） 定期与不定期对施工现场的安全设施及安全生产活动进行检查，并制定出奖惩 - 9 - 措施。 2.8 工长质量管理职责工长质量管理职责 （1）积极配合项目经理的各项工作，落实经理部各项规章制度。 （2） 组织施工人员按图纸和技术交底进行施工，积极协助工程技术人员的工作，做 到严格控制工程质量，对每道工序进行严格
