广 州 新 图 书 馆
南北楼钢连杆万向铰制造工程

监理实施细则

编制：
审批：

广州珠江工程建设监理公司
广州新图书馆项目监理部
2009年8月8日

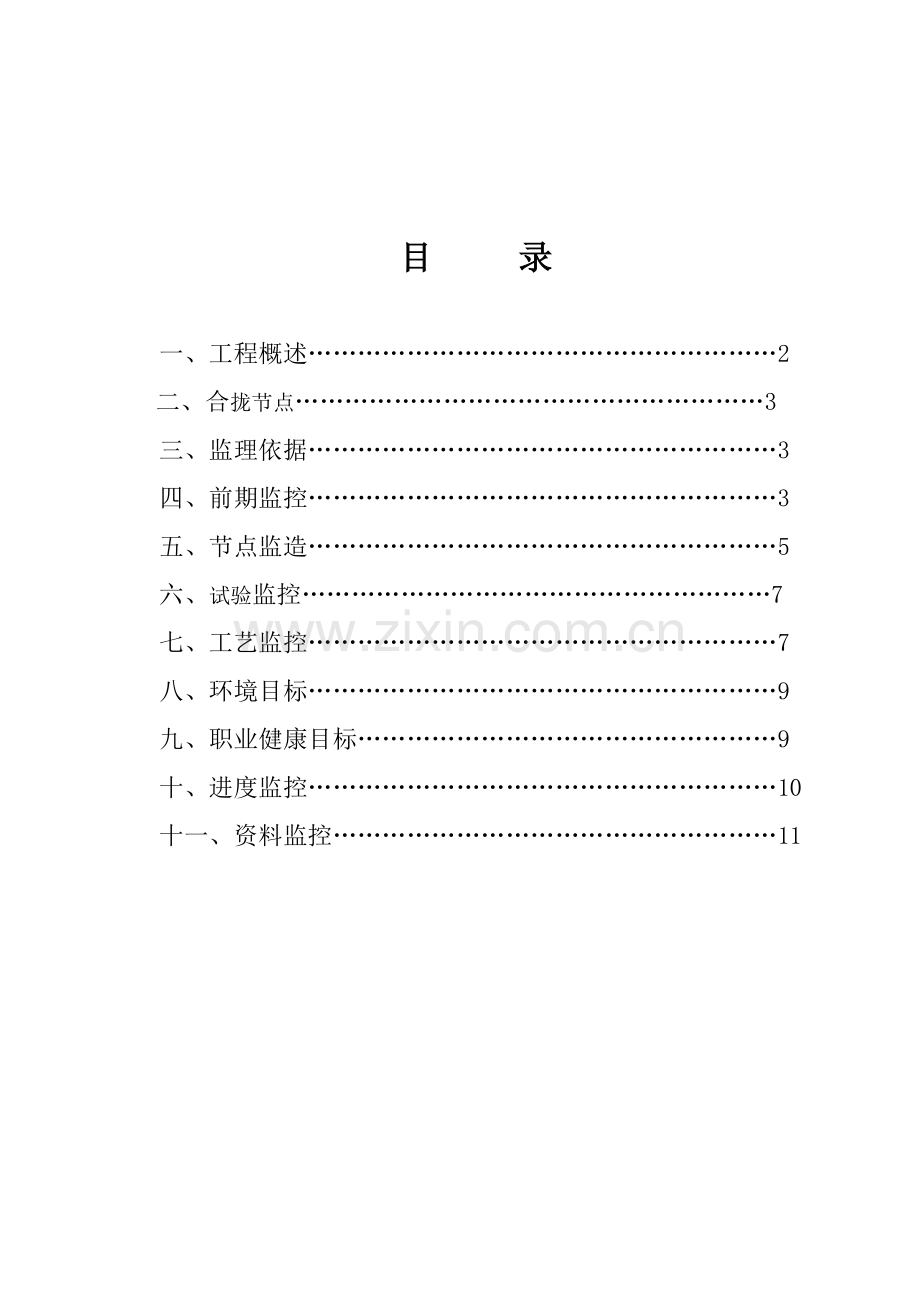

目 录

一、工程概述…………………………………………………2
二、合拢节点…………………………………………………3
三、监理依据…………………………………………………3
四、前期监控…………………………………………………3
五、节点监造…………………………………………………5
六、试验监控…………………………………………………7
七、工艺监控…………………………………………………7
八、环境目标…………………………………………………9
九、职业健康目标……………………………………………9
十、进度监控…………………………………………………10
十一、资料监控………………………………………………11

一．工程概述
广州新图书馆位于广州珠江新城J2-6地块，建筑用地面向广州新城市中轴线，西侧与珠江新城核心区地下空间相邻。与广东博物馆、广州歌剧院、广州第二少年宫组成四大新城市文化设施。
广州新图馆占地面积21067㎡，总建筑面积98977㎡，广州新图书馆中日联手设计，建筑构思提出“美丽书籍”的概念，建筑外型酷似书籍层叠，倾斜堆积起来的书本。南、北楼相互倾斜,屋顶“之”字钢桁架相连，外表石材、玻璃幕墻围蔽雕塑粗矿，颇具现代建筑动感。
地下设置两层、局部三层地下室，建筑深度为–13．4 m。地上部分10层，建筑总高度为50m。首层层高5.2m，建筑面积为743㎡；二～九层层高为4.9m，建筑面积为49155㎡；十层层高5.3m，建筑面积为298㎡。从首层东西两侧出入口进入图书馆为大型门庭，将建筑分为南、北楼两部分。通过3至7层架空连廊和8至10层万向铰钢连杆，将南、北楼连接成为一个可靠的结构体系。设计置内走廊组织水平交通，设置电梯、扶梯及钢梯组织垂直交通，服务于1至10层南、北楼读者借阅区，专题文献区，青少年借阅区，多谋体信息服务中心等多项配套功能。南、北楼属于特别复杂的高层建筑。按照不同的结构材料形式分为：钢筋砼（RC）结构；型钢-钢筋砼结构、矩形钢箱砼（SRC）结构、钢结构（S）。本工程主要特点为结构倾斜，大跨度倾斜造型，南、北楼立面弧型竖向倾斜造型。两楼南侧大部分梁柱采用型钢钢筋混凝土组合结构（劲性梁柱结构）。劲性梁柱地下部分竖直向下，地上部分为倾斜梁柱，最大倾斜度达19度。
南楼④轴以西部位为钢桁架体系，②轴由矩形箱型钢柱、钢梁、钢支撑等构成钢桁架结构体系。南、北楼均设有钢楼梯。

二．合拢节点
南、北楼采用18对（36套）钢连杆万向铰节点合拢。分别在八层、九层和屋面层辖属部位进行。万向铰节点分布如下：
㈠ 八层南、北楼钢连杆万向铰节点12对（24套），分布在2轴至14轴之间如下区域:
1. 6轴～11轴2至5区之间万向铰节点共6对（12套）:A型2对（4套），B型4对（8套）。
2. 2轴～5轴1至6区之间万向铰节点共3对（6套）：A型2对（4套），B型1对（2套）。
3. 12轴～14轴3至4区之间万向铰节点共3对（6套）均为A型。
㈡ 九层南、北楼钢连杆万向铰节点3对（6套）：分布在13轴～16轴3至4之间，均为C型节点。
㈢ 屋面层南、北楼钢连杆万向铰节点3对（6套）：分布在13轴～16轴3至4区之间，均为C型节点。
三．监理依据：
⒈合同文件：监理合同、施工合同、招投标文件。
⒉设计文件。
⒊政府有关部门颁布的有关规范、规程、标准、有关工程建设的法律法规，有关工程建设的文件。
四．前期监控
⒈组建制作阶段机加工、管理架构。组建后须将机加工和管理架构表、质量管理体系证书、营业执照、资质证书等报驻厂监造工程师审查、备案。架构表

应附有各人员的技术职务相关证明文件。
2．编制制造阶段的机加工组织设计，报监理审批。
3．编制机加工总体生产进度计划，包含材料采购（含外供配件、材料采购计划）、生产、运输，按照节点工期的要求为原则进行编制。报监理工程师审批。
4．投入生产第一线的特殊工种人员均应具备相应的有效岗位证书，如车、钳、铆、焊、电、锻、洗、刨、无损探伤人员、热处理人员、质量检验人員、起重工等工种人员的岗位证书或职称证书、专业培训证明文件均应报驻厂监造工程师审查、核对。不得出现无证上岗的现象。
5．投入生产的量具、测量仪器应具备有效的检定证书、合格证书。生产过程所使用的量具、测量仪器（包含探伤设备）的检定证书、合格证书均应报驻厂监造工程师审查、备案。
6．投入生产的机具应完好、安全、可靠，均应有合格证、机具自检情况表。机具的合格证、机具的自检情况表应报驻厂监造工程师审查备案。
7．做好图纸会审工作和技术交底工作。施工单位技术负责人应对管理人员、生产一线工人进行技术交底并做好交底记录，技术交底记录应报驻厂监造工程师备案。
8．做好生产安全交底工作，施工单位安全负责人应对厂内所有参加生产的管理人员、工人进行安全交底并做好生产安全交底记录。生产安全交底记录报驻厂监造工程师备案。
9．材料进厂报验。钢板、型钢、钢管（有缝、无缝）、锻钢、高强螺栓连接副、焊接材料、防腐漆等进厂后应及时报验。机加工单位自检合格后应会同驻厂监造工程师对进厂的材料进行抽样送检。钢材抽检应符合《钢结构工施工质

量验收规范》GB50205-2001对材料复验的要求。对本工程万向铰主要受力构件所采用的钢材均应抽样送检。材料报验填写“工程材料／设备／构配件报验表”并附：材料进场数量、规格说明表；材料出厂质量合格证明文件；材料生产厂方提供的检验报告；材料生产许可证；外观自检合格证明文件；抽样送检报告等，报驻厂监理造工程师审批，材料配件经驻厂监造工程师审批通过后方可投入生产使用。
五．节点监造
按照广州市设计院G-01-D32《南北楼连杆万向铰节点（二）》设计要求，A.B.C三类万向铰节点机械加工制造监造监控要点如下：
⒈ 原材监控
万向铰节点机械加工制造所用钢材主要采用Q345C,Q345C-Z25.4Cr13等原材；防腐涂料采用环氧富锌底漆，环氧云铁中间漆和丙稀酸聚硅氧烷面漆；固体自润滑材料；高强度大六角头螺栓连接副等。必须符合国家和行业标准。材料质量证明文件齐全，材料进厂后，在驻厂监造工程师对应质保书验证钢材，防腐材料，润滑材料鉴辨后，见证取样送检至具备CMA资质检测机构复检，合格后方可进入加工制造工序。监督抽检须送广州穗监工程质量安全检测中心检测。针对本工程万向铰制造用钢量不大。可按每种规格见证送检和监督抽检各1件。
⒉ 技术监控
⑴ 万向铰节点A型（共14套节点）
序 号
名 称
数 量
材料及标准
附 注
1
推力关节轴承
2
GX370F/XK

2
底 座
1
Q345C-GB/T1591

3
盖 板
1
Q345C-Z25-GB/T1591
二级探伤
4
芯 轴
1
Q345C-GB/T1591
L=1540㎜
5
钢结构高强度大六角头螺母
36
螺母M30-GB/T1229
10H级
6
钢结构高强度垫圈30
36
GB/T1230

7

钢结构高强度大六角螺栓
36
螺栓M30X360-GB/T1228
10.9S级
11
座 圈
1
4Cr13-GB/T1220

12
轴 圈
1
4Cr13-GB/T1220

13
衬 垫
136
固体自润滑材料（420.80X11.5）
钻孔Φ12深10

(2) 万向铰节点B型（共11套节点）
序 号
名 称
数 量
材料及标准
附 注
1
推力关节轴承
2
GX290F/XK

2
底 座
1
Q345C-GB/T1591

3
盖 板
1
Q345C-Z25-GB/T1591
二级探伤
4
芯 轴
1
Q345C-GB/T1591
L=1225㎜
5
钢结构高强度大六角头螺母
24
螺母M27-GB/T1229
10H级
6
钢结构高强度垫圈27
24
GB/T1230

7
钢结构高强度大六角螺栓
24
螺栓M27X240-GB/T1228
10.9S级
11
座 圈
1
4Cr13-GB/T1220

12
轴 圈
1
4Cr13-GB/T1220

13
衬 垫
96
固体自润滑材料（21.85X11）
钻孔Φ22深10

（3）万向铰节点C型（共13套节点）
序 号
名 称
数 量
材料及标准
附 注
1
推力关节轴承
2
GX190F/XK

2
底 座
1
Q345C-GB/T1591

3
盖 板
1
Q345C-Z25-GB/T1591
二级探伤
4
芯 轴
1
Q345C-GB/T1591
L=942㎜
5
钢结构高强度大六角头螺母
16
螺母M27-GB/T1229
10H级
6
钢结构高强度垫圈27
16
GB/T1230

7
钢结构高强度大六角螺栓
16
螺栓M27X220-GB/T1228
10.9S级
11
座 圈
1
4Cr13-GB/T1220

12
轴 圈
1
4Cr13-GB/T1220

13
衬 垫
88
固体自润滑材料（Φ15X8）
钻孔Φ15.2深9
（4）推力关节轴承GX370F/XK (共28套轴承)
GX290F/XK (共22套轴承) GX190/XK（共26套轴承）
部 位
材料
硬 度
屈服强度（MPa）
拉强度（MPa）
断后伸长率（﹪）
座 圈
4Cr13
50-55HRC
900
1350

轴 圈
4Cr13
25-35HRC
670
1000
10
（5）防腐涂装（A.B.C节点）

节点外表面
环氧富底漆60um 干膜锌含量（重量比）不低于85﹪.
环氧云铁中间漆 90um
丙烯酸聚硅氧烷面漆 2X40um 颜色可选
高强螺栓
达克罗表面处理 。厚度不小于12um
盖板及底座摩擦面
喷砂处理 抗滑移系数不小于0.5
芯 轴
同节点外表面，但与轴承接触面及插入梁范围段不涂芯
底座内表面
同节点外表面，但与轴承接触面不涂装。
六．试验监控
根据设计要求，18对即36套钢连杆万向铰节点制造，按照先行节点工艺性试验合格再进行批量生产的原则进行。节点工艺性试验前期已经完成符合设计要求。目前工厂批量生产已具备条件。经《广州新图书馆南北楼钢连杆万向铰制造验收标准专题会议》研究决定：对18对万向铰节点按照10%的比例抽检，B型、C型各抽1套；在驻厂监造工程师见证取样下配合工厂送检，由具备CMA资质的检测单位进行检测并出具合格报告。万向铰承载力监控要求如下：

⒈ 万向铰节点B型承载力监测值（抽检1件）
工况号
抗压承载力（KN）
抗拉承载力（KN）
抗剪承载力（KN）
工况1
-7600

100
工况2

3700
100

⒉ 万向铰节点C型承载力监测值（抽检1件）
工况号
抗压承载力（KN）
抗拉承载力（KN）
抗剪承载力（KN）
工况1
-3000

130
工况2
-1300

220
工况3

2000
130
工况4

1000
220

⒊ 万向铰节点A型承载力监测值
工况号
抗压承载力（KN）
抗拉承载力（KN）
抗剪承载力（KN）
工况1
-14000

500
工况2

9400
450
七． 工艺监控
监督制造单位进行《广州新图书馆南北楼钢连杆万向铰节点制造工艺》编制。内容要详实，具体，各项技术参数必须符合GB/T1519，GB/T1220，GB/T1228-1230相关规定，并报驻厂监造工程师审批后实施。
八、环境目标
本工程环境管理目标：有毒有害废物回收处置率100％。
在日常工作中可能涉及的有毒有害废物：各类电池、塑料类制品。电池、塑料类制品报废后应由各使用者交给项目监理处统一收集再移交到公司行政人事部统一进行无害处理。
九、职业健康目标。
对员工健康有影响的工作岗位100％配备安全防护用品；确保工作人员不发生职业病和出现重大安全事故。
9.1由项目监理处统一配发安全帽。
9.2员工进入施工现场必须正确佩戴安全帽，严禁不戴安全帽进入施工现场。
9.3在日常工作有可能存在高空作业，高空作业必须正确佩带安全带。由于在日常工作高空作业机会很小，故本项目监理处可不购置安全带而借用相关施工单位的合格的安全带。安全带在使用前员工应仔细检查，确保安全带完好、配件齐全。
9.4日常工作危险源识别及注意事项。
高空（处）坠落、物体打击、吊装、钉扎、火灾、漏电、雷击。在日常工作中，各员工应时刻注意自身的安全。在建筑物内工作时应注意避开临边、洞口等等存在高空（处）坠落危险的部位；进入施工现场时应先观察行走路线上方是否有高处作业或坠物的可能、地面是
否有钉子扎脚的可能，如有则应改变路线或与上方作业人员沟通，确保安全通过；在吊装时，我方员工一般不进入吊装警戒区，确保安全；进入作业现场，应充分了解逃生路线和消防器材的布置，如遇火灾发生，应在保证自身安全的情况下第一时间向上级汇报，同时在能保证自身安全的情况下可使用灭火器材灭火，当火势无法控制或危及自身安全时，应迅速撤离到安全地带并再次向上级汇报情况；员工在日常工作中应注意漏电隐患，防止发生漏电安全事故发生，必要时配合机电组共同检查；在雷、雨气象条件下，禁止员工在空旷、高处作业，
员工应进入室内躲避。
十． 进度监控
1.按照广州市重点公共建设项目管理办公室关于广州新图书馆南北楼在200九年九月三十日合拢的决定，以及施工进度实际现状。6轴～11轴2至5区之间万向铰B型4对（8套）务必在二00九年九月十五日完成并送至广东精工（三水）钢结构有限公司进行配套钢连杆端头安装焊接；A型2对（4套）务必在二00九年九月F二十日完成并送至广东精工（三水）钢结构有限公司进行配套钢连杆端头安装焊接；
2.8层2轴～五轴1至6区之间万向铰节点A型2对（4套），B型1对（2套）务必在二00九年九月三十日完成并送至广东精工三水钢结构有限公司进行配套钢连杆端头安装焊接。B型节点1套同期由驻厂监造工程师见证取样配合工厂配合送检。
3.8层12轴～14轴3至4区之间万向铰节点A型3对（6套），务必在二00九年十月三日前完成并送至广东精工（三水）钢结构有限公司进行配套钢连杆端头安装焊接。
4.九层屋面层12轴～14轴3至4区之间万向铰节点C型6对（12套），务必在10月20日完成并送至广东精工（三水）钢结构有限公司进行配套钢连杆端头安装焊接。C型节点1套同期由驻厂监造工程师见证取样配合工厂送检。
十一．资料监控
本工程验收资料要求实用《广东省建筑工程竣工验收技术资料统一用表》。请施工单位注意制造检验批的划分尽可能与安装检验批的一致。每个制造检验批的验收工作应合理安排，收集好过程文件，待检验批工作完成后应及时报驻厂监理审查，确定。构件发运前应报驻厂监造工程师检查，经驻厂监造工程师检查同意并签认发运记录后，万向铰方可出厂发运。制造检验批的验收证明文件及驻厂监造工程师确认的发运记录，作为钢连杆端头装配进场安装焊接报验资料的重要组成部分。万向铰制造加工厂派员送达，并与广东精工（三水）钢结构有限公司办理好交接手续。
附：福建龙溪轴承（集团）股份有限公司二零零九年八月十一日关于《广州（新）图书馆建筑（万向）铰交货进度》表
