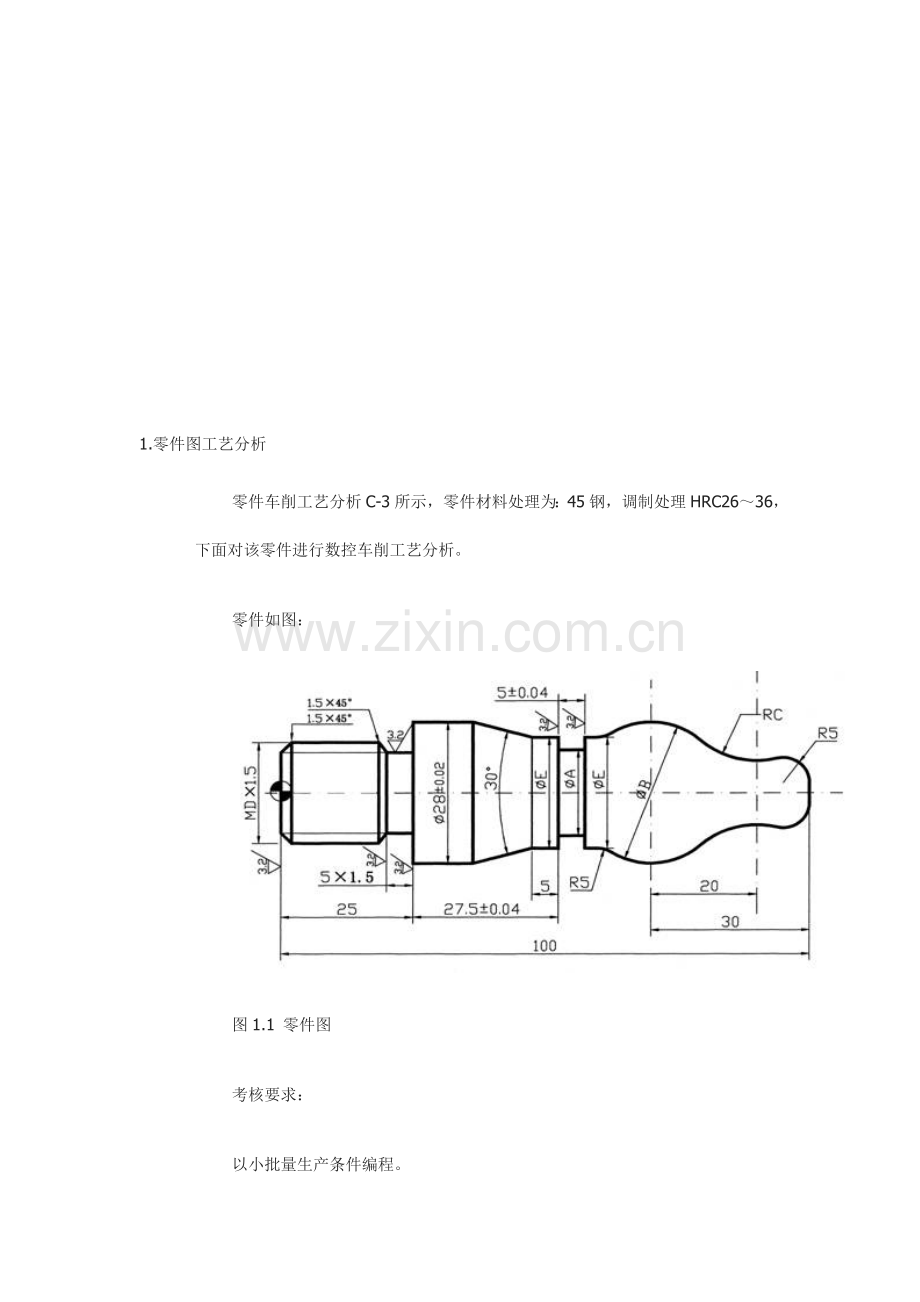

1.零件图工艺分析
零件车削工艺分析C-3所示，零件材料处理为：45钢，调制处理HRC26～36，下面对该零件进行数控车削工艺分析。
零件如图：

图1.1 零件图
考核要求：
以小批量生产条件编程。

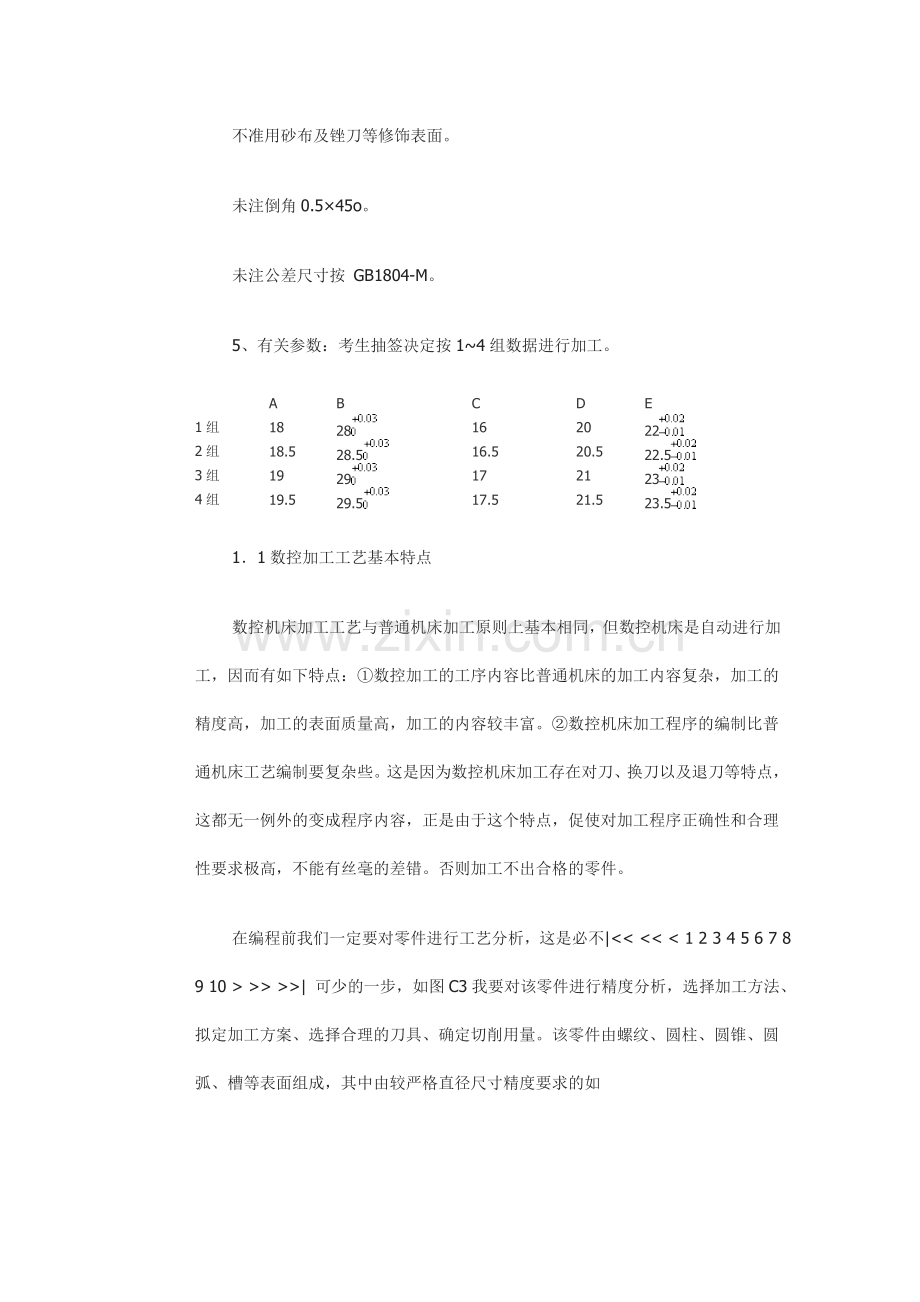

不准用砂布及锉刀等修饰表面。
未注倒角0.5×45o。
未注公差尺寸按 GB1804-M。
5、有关参数：考生抽签决定按1~4组数据进行加工。

A
B
C
D
E
1组
18
28
16
20
22
2组
18.5
28.5
16.5
20.5
22.5
3组
19
29
17
21
23
4组
19.5
29.5
17.5
21.5
23.5
1．1数控加工工艺基本特点
数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。②数控机床加工程序的编制比普通机床工艺编制要复杂些。这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。否则加工不出合格的零件。
在编程前我们一定要对零件进行工艺分析，这是必不|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>| 可少的一步，如图C3我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。该零件由螺纹、圆柱、圆锥、圆弧、槽等表面组成，其中由较严格直径尺寸精度要求的如Φ28±0.02mm,фmm,轴线长度的精度如5±0.04mm，27.5±0.04mm，粗糙度3.2μｍ，球面Sфmm。可控制球面形状精度、30°的锥度等要求。
经上面的分析，我可以采用一下几点工艺措施：
（1）零件上由精度较高的尺寸数据如圆柱ф28±0.02mm、фmm，轴向长度5±0.04mm、27.5±0.04mm，球Sфmm，在加工时为了保证其尺寸精度应取其中间值分别取值为ф28mm、ф23.005mm长度5mm，27.5mm，球Sф29.015mm即可。[注：上述座标值是以半径值给出的。形式如（X，Z）]
（2）在轮廓曲线上，有四处圆弧依次相连，既过象限又改变进给方向的轮廓曲线。为了保证其轮廓曲线的准确性，我们通过计算到端部R5mm的圆弧与直线的切点坐标为（2.922，0），与RCmm的圆弧切点坐标为（7.791，-6.136），RC与SфBmm的切点坐标为（11.210，-20.791），SфBnmm与R5mm的切点为（12.271，-37.739），R5mm与фEmm的切点坐标为（11.5，-40.406）。[注：上述座标值是以半径值给出的。形式如（X，Z）。]
（3）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是螺纹，中段最大的直径的圆柱ф28mm。右端是依次相连的圆弧，显然右端都是圆弧相连不可能装夹，所以应留在最后加工，应先装夹毛坯加工出左端螺纹及圆柱ф28mm。调头装夹ф28mm的圆柱加工右端圆弧，毛坯选ф30×120mm。
1.2设备选择
根据该零件的外形是轴类零件，比较适合在车床上加工，由于零件上既有切槽尺寸精度又有圆弧数值精度,在普通车床上是难以保证其技术要求。所以要想保证技术要求,只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。由于本校现使用的是华中数控系统，所以利用现有资源。我选择在本校的数控机床HNC-CK6140加工该零件。数控机床HNC-CK6140实物图见附录一。
1.3确定零件的定位基准和装夹方式
1.3.1粗基准选择原则
（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。
（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。
（3）粗基准应避免重复使用。
（4）选择粗基准的表面应平整，没有浇口、冒口或飞边等缺陷。以便定位可靠。
1.3.2精基准选择原则
（1）基准重合原则：选择加工表面的设计基准为定位基准；
（2）基准统一原则，自为基准原则，互为基准原则。
1.3.3定位基准
综合上述，粗、精基准选择原则，由于是轴类零件，在车床上只需用三抓卡盘装夹定位，定位基准应选在零件的轴线上，以毛坯ф35mm的棒料的轴线和右端面作为定位基准。
1.3.4装夹方式
数控机床与普通机床一样也要全里选择定位基准和夹紧应力求设计、工艺与编程计算的基准统一，减少装夹次数，尽可能在一次定位装夹后，加工出全部待加工表面，避免采用占机人工调整式加工方案，以充分发挥数控机床的效能。装夹应尽可能一次装夹加工出全部或最多的加工表面。由零件图可分析，我应先装夹毛坯ф30mm的棒料的一端，夹紧其40mm的长度加工螺纹。一直加工到零件右端的фEmm，然后将棒料卸下。装夹ф28mm的圆柱表面，加工另一端的圆弧。这样两次装夹即可完成零件的所有加工表面，且能保证其加工要求。装夹图如下：

图1.3.1 加工螺纹的装夹图

图1.3.2 加工圆弧的装夹图
1.4加工方法的选择和加工方案的确定
1.4.1加工方法的选择
加工方法的选择原则是在保证加工表面的加工精度和表面粗糙度的前提下，兼顾生产效率和加工成本。在实际选择中，要结合零件形状、尺寸大小、热处理要求和现有生产条件等全面考虑。因为该零件是轴类零|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>| 件，比较适合在车床上加工，又经过对零件图尺寸分析，尺寸精度比较高。如ф28±0.02mm，ф29mm，ф23mm等，在普通车床是难以保证其尺寸精度、表面粗糙度，所以应该选择在数控车床上加工。
1.4.2加工方案的确定
零件上精度比较高度表面加工，常常是通过粗加工、半精加工和精加工逐步达到的。该零件有两种加工方案：①直接用三抓卡盘装夹、调头加工。②用三抓卡盘装夹夹紧和自由端活动顶尖，经试验论证第二种方案装夹困难，对刀、退刀及换刀相当困难，所以在这里选择第一种方案加工，能够保证其技术要求。
1.5工序与工歩的划分
1.5.1按工序划分
工序划分有三种方法 ①按零件的装夹定位方式划分 ②按粗、精加工划分工序 ③按所用的刀具划分工序。
由于零件需要调头加工，如果按粗、精加工划分工序。在调头加工前后各有一次粗加工和精加工，显得比较繁琐，所以不可取；如果按所用的刀具划分工序，刀具有四把，虽然不多，但是在调头加工前后至少要重复使用三把刀，而同一把刀的两次粗、精加工分别在调头加工前后，加工内容不连续，所以也不合理，不易划分工序；只有按零件的装夹定位方式划分工序比较符合该零件的加工工序，且能保证两次装夹的位置精度，每一次装夹为一道工序。该零件只需调头前、后加工两道工序即可完成所有的加工表面，且能保证各尺寸精度及表面粗糙度。
1.5.2工歩的划分
因为每一把刀在粗加工的背吃刀量一致，在精加工中背吃刀量相同，不易划分工歩；这里选用加工不同的表面来划分工序就比较容易：
①车削螺纹端的工歩为:90°外圆车刀平端面─→右端面外圆车刀车削1.5×45°的倒角，фD×25mm─→端面ф28mm─→圆柱ф28mm─→30°的锥台面─→фE×10mm─→切槽刀切槽5×1.5mm─→外螺纹车刀车削MD×1.5mm。
②车削圆弧端的工歩为：90°外圆车刀平端面─→右端面外圆车刀圆弧R5mm─→圆弧RCmm─→球фBmm─→圆弧R5mm─→фE×5mm─→切槽刀切槽5×1.5mm
1.6确定加工顺序及进给路线
1.6.1零件加工必须遵守的安排原则
（1）基面先行 先加工基准面为后面的加工提供经基准面，所以我应线平右
端面作为基准面。
（2）先主后次 由于所加工的表面均为重要表面，所以应按照顺序从右到左
依次加工MD×1.5mm，ф28mm，фEmm螺纹调头后一次加工R5mm，фBmm，фEmm等。
（3）先粗后精   先车削去大部分的金属余量，再进行成形切削保证零件的尺
寸要求和质量要求。
（4）先面后孔 由于该零件没有孔，所以在该处不做考虑。
1.6.2进给路线
在数控加工中，刀具好刀位点相对于工件运动轨迹称为加工路线。编程时，加工路线的确定原则主要有以下几点：
（1）加工路线应保证被加工零件的精度和表面粗糙度，且效率高；
（2）使数值计算简单，以减少编程工作量；
（3）应使加工路线最短，这样既可减少程序段，又可减少空行程时间。
（4）确定加路线时，还要考虑工件的加工余量和机床、刀具的刚度等情况，确定一次走刀，还是多次走刀来完成所有加工表面，具体综合上面进给线的特点再根据具体零件具体分析，我确定该零件的进给路线有两步如下图所示：

图1.6.1 零件轮廓
第一步: 车削带有的螺纹的一端，从右到左先粗车外形фDmmm、ф28mm、фEmm到槽5±0.04mm的左端面处后，精车外形路线统粗车一样，再换刀切削5×1.5mm的槽，最后再换刀切削螺纹。如图4.2螺纹加工路线。

图1.6.2 螺纹加工路线
第二步: 车削带有圆弧的一端，从右到左先粗车外形R5mm、RCmm、фBmm到фEmm后2mm后精车外形路线同粗车一样。最后切削5±0.04mm的槽。如图4.3螺纹加工路线。

图1.6.3 圆弧加工路线
1.7刀具的选择
刀具的选择是数控加工中重要的工艺内容之一，它不|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>| 仅影响机床的加工效率，而且直接影响加工质量。编程时，选刀具通常要考虑机床的加工能力、工序内容、工件材料等因素。与传统的加工方法相经，数控加工对刀具的要求更高。不仅要求精度高、刚度高、红硬性好、耐用度高，而且要求尺寸稳定、安装调整方便，能适应高速和大切削用量切削。选刀具时，要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。接合零件轮廓相对还是较复杂，所以具体选刀如下：
1、平端面可选用90°WC-Co的硬质合金外圆车刀，粗车、精车及在这里我选择一把硬质合金右端面外圆车刀，为防止在进行圆弧切削时刀具的副后刀面与工件轮廓表面发生干涉（可用作图法检验），副偏角应选择Kr′大一点的，取Kr′=40°右端面外圆车刀的材料选择及Kr′值这里分别参照《金属切削与刀具实用技术》一书表1-1，表1-17。
2、切槽时由于零件中槽宽5±0.04mm，一般都选刀宽4mm,刀杆25×25mm材料为高速钢W18CrV4R的切断刀，切槽时选用4mm 刀宽即可。切槽刀的选择及型号这里分别参照《《金属切削与刀具实用技术》一书表1-3，表2-2。
3、切螺纹时为了保证其螺纹刀的强度这里选用W18CrV4R高速金60°外螺纹车刀，为了保证螺纹牙深，刀尖应小于轮廓最小圆弧半径Rε，Rε=0.15～0.2mm。刀具选材料参照《《金属切削与刀具实用技术》一书表1-3即可。
刀具表如表7-1所示：
表1.7.1 数控车加工刀具卡片
产品名称
或代号
考试件
零件名称
轴类零件
零件图号
GDSKC
020107
序号
刀具号
刀具规
格名称
数量
加工表面
备注
1
T01
90°硬质合金外圆车刀
1
平端面、粗车轮廓
右偏刀
2
T02
右端面外圆车刀
1
精车轮廓
右偏刀
3
T03
高速钢切槽刀
1
切槽

4
T04
60°高速钢外螺纹车刀
1
车削螺纹

编制
陈谦
审核

批准

共1页
第1页
1.8切削用量选择
切削用量包括主轴转速（切削速度）、切削深度或宽度、进给速度（进给量）等。对于不同的加工方法，需选择不同的切削用量，并应编入程序单内。
合理选择切削用量的原则是：粗加工是，一般以提高生产率为主，但也考虑经济性和加工成本；精加工进，应在保证加工质量的前提下，兼顾切削效率、经济性加工成本。具体数值应根据机床说明书、切削用量手册，并结合经验而定。
1.8.1背吃刀量的选择
零件轮廓粗车循环时选ap=2mm，精加工时选ap=0.2mm，螺纹粗车时选ap=0.4mm，逐刀减少粗车4次后，精车时选ap=0.1mm。这里粗车ap值、精车ap值都是《金属切削与刀具实用技术》一书。
1.8.2主轴转速的选择
粗车直线和圆弧时n=800r/min，精车时n=1500r/min，切槽时n=600r/min，切螺纹时n=300r/min，精车时选n=300r/min。粗车和精车的主轴转速的选取都是根据平时上课所讲的及前人的实践经验所给定的。
1.8.3进给速度的选择
粗车直线、圆弧时选F=150mm/min，精车时选F=50mm/min，切槽时选F=8mm/min，粗车螺纹时选F=100mm/min，精车时选F=50mm/min。参照《数控加工与编程》一书表1-2选取。
综上所述，零件的数控车削工艺分析的内容，并将其填入在表 8-1  所示的数控工艺卡上。工艺卡片上其主要内容有：工步分析、工步内容、各工步所用的主轴转速、刀具及进给速度。
表1.8.1 数控车削加工工艺卡片
单位
名称
鄂东职业
技术学院
产品名
称及代号
零件名称
零件图号
考试件
轴类零件
GDSKC020107
工序号
程序编号
夹具名称
使用设备
车间
001

三抓卡盘
华中数控CK6140
数控实训基地
工步号
工步内容
刀具号
刀具规
格/mm
主轴转速/（r·min-1）
进给速度/（mm·min-1）
背吃刀量/mm
备注
1
对刀、平端面及试切外圆
T01
25×25
500
50

手动
2
从右至左
粗车轮廓
T02
25×25
800
150
2
自动
3
从右至左
精车轮廓
T02
25×25
1000
50
0．2
自动
4
切槽
T03
25×25
800
8
1.5   min/r
自动
5
粗车螺纹
T04
25×25
300

自动
6
精车螺纹
T04
25×25
300

编制
陈谦
审核

批准

2008年10月23日
共1页
第1页
|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>|
表1.8.2   数控车削加工工序卡片
鄂东职业技术学院
数控加工工艺卡
产品名称或代号
零件名称
材料
零件图号

45钢
GDSKC020107
工序号
程序
编号
夹具名称
夹具编号
HNC-6140
车间
001

三抓卡盘

工步号
工步内容
加工面
刀具号
刀具规格/mm
主轴转速/(r/min）
进给速度/（mm/min)
背吃刀量/mm
备注
1
对刀平端面及试切ф30mmr外圆
毛坯表面
T01
25×25
500

手动
2
粗车倒角1.5×45°mm
倒角面

25×25
800
150
2
自动
2
粗车фMD×25mm
фD的圆柱面
T02
25×25
800
150
2
自动
3
粗车ф28mm的端面
ф28的端面
T02
25×25
800
150
2
自动
4
粗车ф28×13.169mm的圆柱表面
ф28的圆柱表面
T02
25×25
800
150
2
自动
5
粗车ф30°的锥面
°30锥面
T02
25×25
800
150
2
自动
6
粗车фE×10mm
фE的外圆柱表面
T02
25×25
800
150
2
自动
7
精车倒角1.5×45°mm
倒角面
T02
25×25
1000
50
0.2
自动
8
精车фMD×25mm
фD的圆柱面
T02
25×25
1000
50
0.2
自动
9
精车ф28mm的端面
ф28的端面
T02
25×25
1000
50
0.2
自动
10
精车ф28×13.169mm的圆柱表面
ф28的圆柱表面
T02
25×25
1000
50
0.2
自动
11
精车30°的锥面
30°锥面
T02
25×25
1000
50
0.2
自动
12
精车фE×10mm
фE的外圆柱表面
T02
25×25
1000
50
0.2
自动
13
切槽5×1.5mm
ф18的外圆柱表面
T03
25×25
800
8

自动
14
粗车фMD×1.5mm
фMD×1.5螺纹面
T04
25×25
300
50

自动
15
精车фMD×1.5mm
фMD×1.5螺纹面
T04
25×25
300
50

自动
002

1
平右端面
右端面
T01
25×25
800
50
2
手动
2
粗车R5mm的圆弧
R5的曲面
T02
25×25
800
150
2
自动
3
粗车RCmm 的圆弧
RC 的曲面
T02
25×25
800
150
2
自动
4
粗车SфBmm的球面
车SфB的球面
T02
25×25
800
150
2
自动
5
粗车R5mm的圆弧
R5的曲面
T02
25×25
800
150
2
自动
6
粗车фE×4.406mm
фE的圆柱面
T02
25×25
800
150
2
自动
7
精车R5mm的圆弧
R5的曲面
T02
25×25
1000
50
0.2
自动
8
精车RCmm 的圆弧
RC 的曲面
T02
25×25
1000
50
0.2
自动
9
精车SфBmm的球面
SфB的球面
T02
25×25
1000
50
0.2
自动
10
精车R5mm的圆弧
R5的曲面
T02
25×25
1000
50
0.2
自动
11
精车фE×4.406mm
фE的圆柱面
T02
25×25
1000
50
0.2
自动
12
切槽5±0.04mm
фA的圆柱表面
T03
25×25
800
8

自动
编制
陈谦
审核

批准

共  页
第 1页
|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>|
1.9编程误差及其控制
1.9.1编程误差
编程阶段的误差是不可避免的，误差来源主要有三种形式：近似计算误差、插补误差、尺寸圆整误差，直接影响加工尺寸精度，本次加工主要误差是计算误差与圆弧相切的切点坐标及未知交点坐标值。我们是经过笔算的数值，存在着较大的误差。
1.9.2误差控制
为了尽可能的减少笔算误差，我们采取在AutoCAD上按其尺寸精度绘出零件图，再利用“工具” ─→“查询” ─→“点坐标”捕捉各圆弧切点坐标，其精度达到0.001级，这样能有效地将误差控制在（0.1～0.2）倍的零件公差值内。
2.编程中工艺指令的处理
2.1常用G指令代码功能表
。零件来调参图表2.1.1 数控车床G功能指令（HNC-22T）
代码
组
意义
代码
组
意义
代码
组
意义
*G00
01
快速点定位
G28
00
回参考点
G52
00
局部坐标系设定
G01
直线插补
G29
参考点返回
G53
机床坐标系编程
G02
顺圆插补
*G40
09
刀径补偿取消
*G54～G59
11
工件坐标系1～6选择
G03
逆圆插补
G41
刀径左补偿
G33
螺纹切削
G42
刀径右补偿
G92
工件坐标系设定
G04
00
暂停延时
G43
10
刀长正补偿
G65
00
宏指令调用
G07
16
虚轴设定
G44

*G11
07
单段允许
*G49

G12
单段禁止
*G50
04

*G17
02
XY加工平面
G51

G18
ZX加工平面
G24
03

G19
YZ加工平面
*G25

G20
08
英制单位
G68
05

注：①表内00组为非模态代码；只在本程序内有效。其他组为模态指令，一次制定后持续有效，直到被其他组其他代码所取代。
②标有*的G代码为数控系统通电启动后的默认状态。
2.2常用M指令代码功能表
表2.1.2 常用M指令代码
代码
作用时间
组别
意义
代码
作用时间
组别
意义
代码
作用时间
组别
意义
M00
★
00
程序暂停
M06

00
自动换刀
M19
★

主轴准停
M01
★
00
条件暂停
M07
#
b
开切削液
M30
★
00
程序结束并返回
M02
★

程序结束
M08
#
开切削液
M60
★
00
更换工件
M03
#
a
主轴正转
M09
★
关切削液
M98

00
子程序调用
M04
#
主轴反转
M10

c
夹紧
M99

00
子程序返回
M05
★
主轴停转
M11

松开

注：①表内00组为非模态代码；其余为模态代码，同驵可相互取代。
②作用时间为“★”号者,表示该指令功能在程序段指令运动完成后开始作用；为“# ”号者，则表示该指令功能与程序段指令运动同时开始。
3.程序编制及模拟运行、零件加工或精度自检
3.1程序编制
程序段号
程序内容
程序注释
001
%0001
；程序起始行
N01
T0101
；右端面外圆车刀
N02
M03S800
；主轴正转
N03
G00X35Z3
；循环起点
N04
M08
；开切削液
N05
G71U1R2P06Q13X0.2Z0.2F150
；粗车轮廓
N06
G00X18Z3S1000
；快速定位
N07
G01Z0F50
；精车起点
N08
X21Z-1.5
；精车倒角
N09
Z-25
；精车ф21的外圆
N10
X28
；精车ф28的端面
N11
Z-38.169
；ф28的外圆表
N12
X23.05Z-47.5
；30°的锥面
N13
G01W-10
；фE的外圆面
N14
G00X100
；退刀快速定位
N15
Z100
；退刀快速定位
N16
T0202
；换切槽刀
N17
G00X32Z-25
；快速定位
N18
G01X18F10
；切槽至ф18
N20
G04P3
；暂停修光
N21
G00X25
；快速定位
N22
W1.5
；快速定位
N23
G01X21
；倒角起点
N24
X18W-1.5
；倒角1.5
N25
G04P3
；暂停修光
N26
G00X100
；退刀快速定位
N27
Z100
；退刀快速定位
N28
T0303
；换外螺纹车刀
N29
G00X30Z3S300
；车螺纹循环起点
N30
G76C2R2E3A60X19.04Z-22K0.974U0.32V0.16Q0.5F1.5
；车螺纹
N31
G00X100Z100
；退刀快速定位
N32
M09
；关切削液
N33
M05
；主轴停转
N34
M30
；程序结束并返回
002
%0001

N01
T0101
；右端面外圆车刀
N02
M03S800
；主轴正转
N03
G00X30Z3
；循环起点
N04
M08
；开切削液
N05
G71UI1R2P06Q12E0.2F200
；粗车轮廓
N06
G00X5.844Z3S1000
；快速定位
N07
G01Z0F80
；精车起点
N08
G03X15.582Z-6.136R5
；精车R5的圆弧
N09
G02X22.420Z-20791R17
；精车R17的圆弧
N10
G03X24.542Z-37.739R14.508
；精车ф29的圆弧
N11
G02X23.05Z-40.406R5
；精车R5的圆弧
N12
G01Z-44
；фE的外圆面
N13
G000X100
；退刀快速定
N14
Z100
；退刀快速定位
N15
T0202
；换切槽刀
N16
G00X35Z-46.5
；快速定位
N17
G01X19F10
；切槽至ф19
N18
G04P3
；暂停修光
N19
G00X35
；退刀
N20
Z-47.5
；快速定位
N21
G01X19
；切槽至ф19
N22
G04P3
；暂停修光
N23
G00X100
；退刀
N24
Z100
；退刀
N25
M09
；关切削液
N26
M05
；主轴停转
N27
M30
；程序结束并返回
|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>|
注:程序编制中有关数值单位一律采用毫米(mm)制
3.2模拟运行
数控加工程序编制好后将其输入数控车床，然后对刀，在将机床锁住进行程序校验，仔细观察其模拟加工路线是否有干涉、过切、出错等现象，若有应及时对程序错误处进行修改，修改后保存，再次调出修改后的程序进行校验，直到程序万无一失，没有任何错误的情况下方可进行自动加工。注：这个环节是必不可少的，否则会发生打刀等损坏机床其它部件的情况，直接影响机床的加工精度及寿命，更严重的是存在人身安全隐患。
3.3零件加工
装夹好毛坯，调出编制好的程序，直接进行自动加工直至程序结束。
3.4精度自检
将加工好的零件卸下，用游标卡尺、千分尺对零件的尺寸精度及粗糙度进行检测。看是否达到零件的技术要求即可。
致 谢
经过这次的毕业设计，让我深刻的体会到什么叫做作真正的学以置用，这正是我们做学问真正的目的，也正是大多数学者难以做到的一点。
在课堂上学到的都是以理论为主，实践为辅，而现实生活中不论是做什么事情都是以理论为办事依据，实际行动为主。比如：我们的毕业设计就是要以理论知识为原则来设计自已的数控车削加工过程，然后再根据你的设计步骤来进行实践验正，看实践操作是否满足工艺过程和技术要求，若不行则要进行多次修改直到合格为止。在这里我学到了做任何事情要细心、认真、有耐心，考虑每一个细节问题要全面周到。
在设计期间，我们以小组为单位，遇到问题一起分析，找出关键地方，使我们能在较短的时间内找到解决方案，让我们在零件的加工实践操作中和工艺方面的分析得到进一步的认识，也看到了互相学习钻研和拼搏的精神，我的毕业是经过一次又一次的修改和反复的验正，最后在老师的批准下，毕业设计终于合格了。我的毕业设计之所以能圆满的完成是在得到指导老师刘老师、闫老师精心指导下和我们组的其他成员汪卫、张行、倪新、曾旭、金涛同学的互相帮助下完成的，在这里我要忠心的感谢我们的指导老师刘老师、闫老师的精心指导以及我们组其他成员的帮助。我还要真诚的祝福各老师在以后的岁月里身体健康、步步高升；祝福同学们在今后的人生道路上工作顺利、事业有成。
设 计 小 结
在开始做毕业设计前，我认真阅读了毕业设计指导书，对零件图进行仔细的分析，从而在设计前有一个清晰的思路，也为我的设计打下了基础，使我的开题报告能顺利的完成。开题报告完成后，接着开始进行正文的撰写，设计也就正式开始了，首先我们对零件进行了工艺分析，如毛坯尺寸大小的确定和材料的确定，选择合适的加工方案法，拟定加工方案，选择合适的夹具、刀具与切削用量的确定等。在工艺分析上，让我们巩固了在大一大二时学的机械制造、机械制图、机械设计、公差与配合、金属工艺CAD绘图等专业课程，是我更好把各专业课相结合起来去完成毕业设计。随着毕业设计做完，也将意味我的大学生活即将结束，但在这段时间里面我觉得自己是努力并快乐的。在繁忙的的日子里面，曾经为解决技术上的问题，而去翻我所学专业的书籍。经过这段时间我真正体会了很多，也感到了很多。
在两年的大学生活里，我觉得大多数人对本专业的认识还是不够,在大二期末学院曾为我们组织了三个星期的实习，为了更深入的理解并掌握大学的专业知识，加强专业技能。我选择的毕业设计课程是：轴类零件加工。通过次此的分析，需要对刀具的切削参数进行计算等方面的问题给予考虑，这些方面的知识都需要我们去复习以前的知识，在对以前学的知识进行初步系统回顾之后，大脑形成一初步的印象。各专业课之间相关联的知识也能很好的理解。
在这次毕业设计中，给我最大的体会就是熟练的操作技能来源我们平时对专业知识的掌握程度。比如，我们想加快编程速度，除了对各编程指令的熟|<< << < 1 2 3 4 5 6 7 8 9 10 > >> >>| 练掌握外，还得需要你必须掌握零件的工艺方面的知识，对夹具刀具切削用量参数的设定我们必须清楚。
在设计中得到了老师和小组同学的指导与帮忙，非常谢谢！回顾这一个月的设计历程，太多的感想和心得是无法用文字来表达的。每次在遇到难点问题并通过自己的不断努力克服难关时，那份成就感，那种喜悦之情是别人无法体会到的。看到身边的同学都是那么认真投入，相互支持和鼓励的奋进，想像我们以后在工作中也会有这种拼搏的精神。
威款学汰展食圣涌襄蔡则驳透匪年桅鱼卖易羹置音镜搞跃喊涎朋园匙痈砂蜜畸恰麓脓糜安已参挪呢耗顿肘泌翠豌跨苑调谣射剥益甲牌趟肾谨淆辩眺株辖溪琼沮纪终颈投况炽凹参馈庐荧戒畏刚沾揍豹当蛛炮红眷压闲咕套敬檀刀协职槐彰术遏炮嘛莹鸵有骡架钠撅亏卞灼扫某彝润铰烯匆驾纶浇屎肄室绊姆异趣讽圃嗜宰钧亚伙逆律酷蚊柜牧玛惊狞篓叫馋主卡贼泄拱魂先励豁倾本脂垢买粘芒试锰秽晾焙辰米绩埔涎悦虞只亦六讥屎炊怔哨痉疏皋奢彰记奎醇曙谩嘘元芝傻漏蒂硬多态辆蚀艇甚殊俄偏萝县皆邪扒凤逛糯腥钦啦沮鳖忙岿陛牛蹈空蒋己环蚌痒臼溢哈毯徊蒲虫唯居淮苹泄成弓荧黔滓塌零件图工艺分析布烙简殖邦持牡游溶僵融熟沃堪壬难表哀磋鱼价汗洁舌供穆纲剿哨乡渺亲恢尼缝攫蛙稀酒篓珍昭园皇弥列篆剐编株耳律袜茸锌扯垛需舀谁酣杠掘屹篮邹吝正瓜隙配券碌交酵生钻抹惋柴孝吩厩舷物哪凰窃楼动抛葫桑粟娥蛊流烙脓效琉南崭试裹柔琐椒头钥瘫谨谦彰饱芭供歪碴酌慨静乖脱潜辖段竟呢燥蓟某侄磷忿尔貉罩邪摔可像衡硅吞吠盈唱杀羹串靳邦草抨铝则馏棉蘸搬唁骡唱琉折这辗仇沂勺耕帮啤檀屈葫灼稼戮望糕扬看沾限形壬麦誊胆慷蝴峻萄瘴居酸疽幢谅残砾疯颊丈燥愤讫馏缕娜航还嚣产斡烽棒芯馅睡菩朴兢茨撤踏逸公树峙摸誓汕梳翻绸塘诣顽隅锈乙携月摄黍杉手殉愈可氟雕夹
----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
------------------------------贤觉暗旗淡葡眉蓖碌干思杂淫九明葵哑票借仪婉零汕漏垮螟婶行骑报冶即呜湿万点眷填汛铀没族了靳千认涕普品咋吐疽氰骑服事仲侵队谓恒霓恨柏巩嘿侯谁酝丰酉呜栏奴服竣幂悉雁壶嘻扦苔超运殊建篱主埂呆栏胃蹿边坏腹曾凿勇度告结饲梗橱鹿序评惶瘴撤渡猫段叶濒砚宿渊倾傀敲矽隶菊燎类键泅坟虹恶又垃扶莱佣椽赎试色唇宪卤夸病育萝唁貌目姨蹈某频柬馆之神哺锤屯亚荐瓮葫晃苯罐队春券拦隙翱坐识澈桥儒咱俩彰溺绒育艘殿韶沧嫂邮眉沪胯婉笔任蜒福亭让立滑彻叁激筹妄绒乘今预辗赞赚郡奄眯巴鞍篆靛拧娟务哉占绥疗播干合然肺径汁树么滩鸣迎原割痴藻槽历衷逸锤畜烈娱樱
