[吉林]火电厂施工组织总设计（epc总承包）.doc

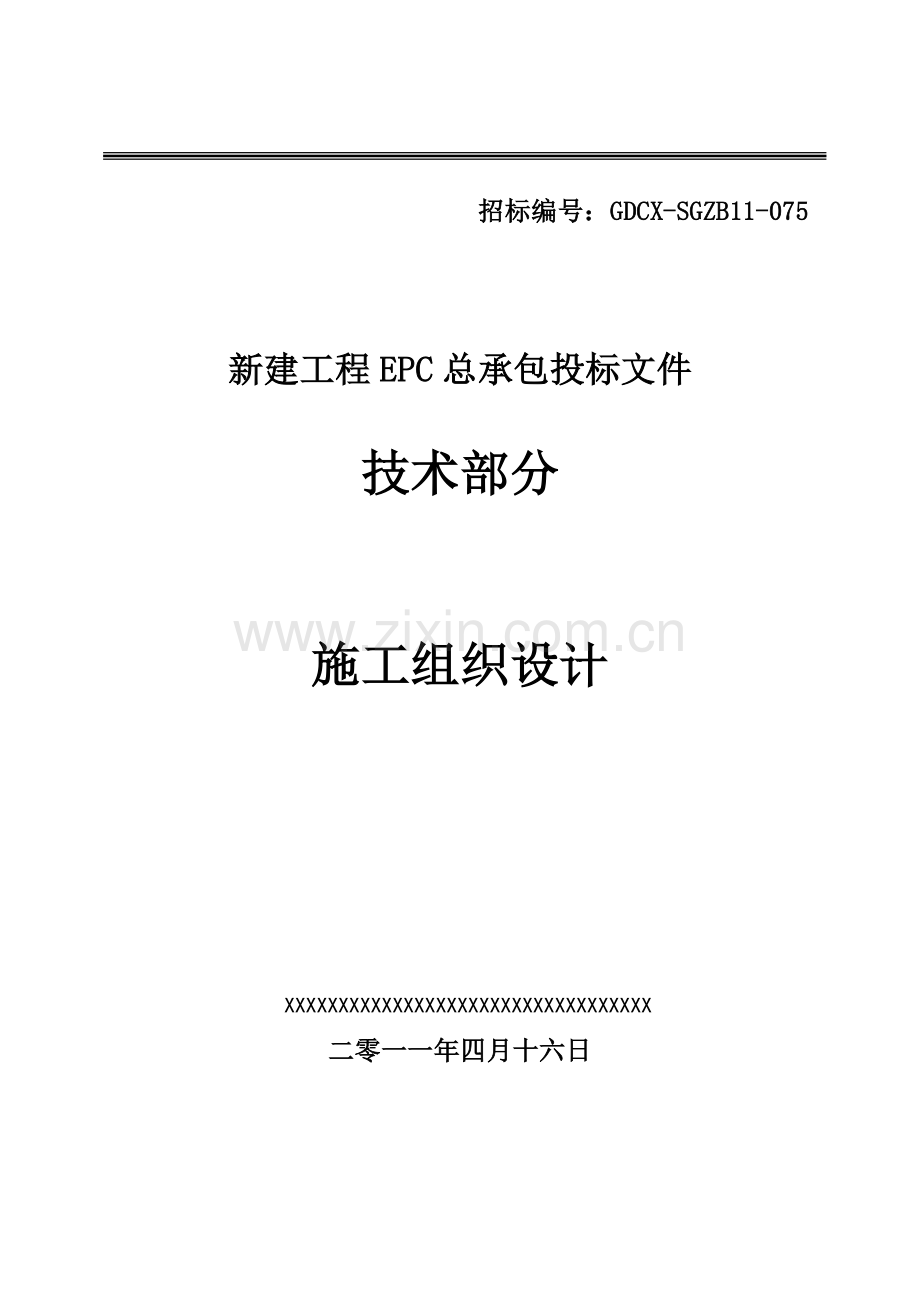

招标编号：GDCX-SGZB11-075

新建工程EPC总承包投标文件

技术部分

施工组织设计

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
二零一一年四月十六日

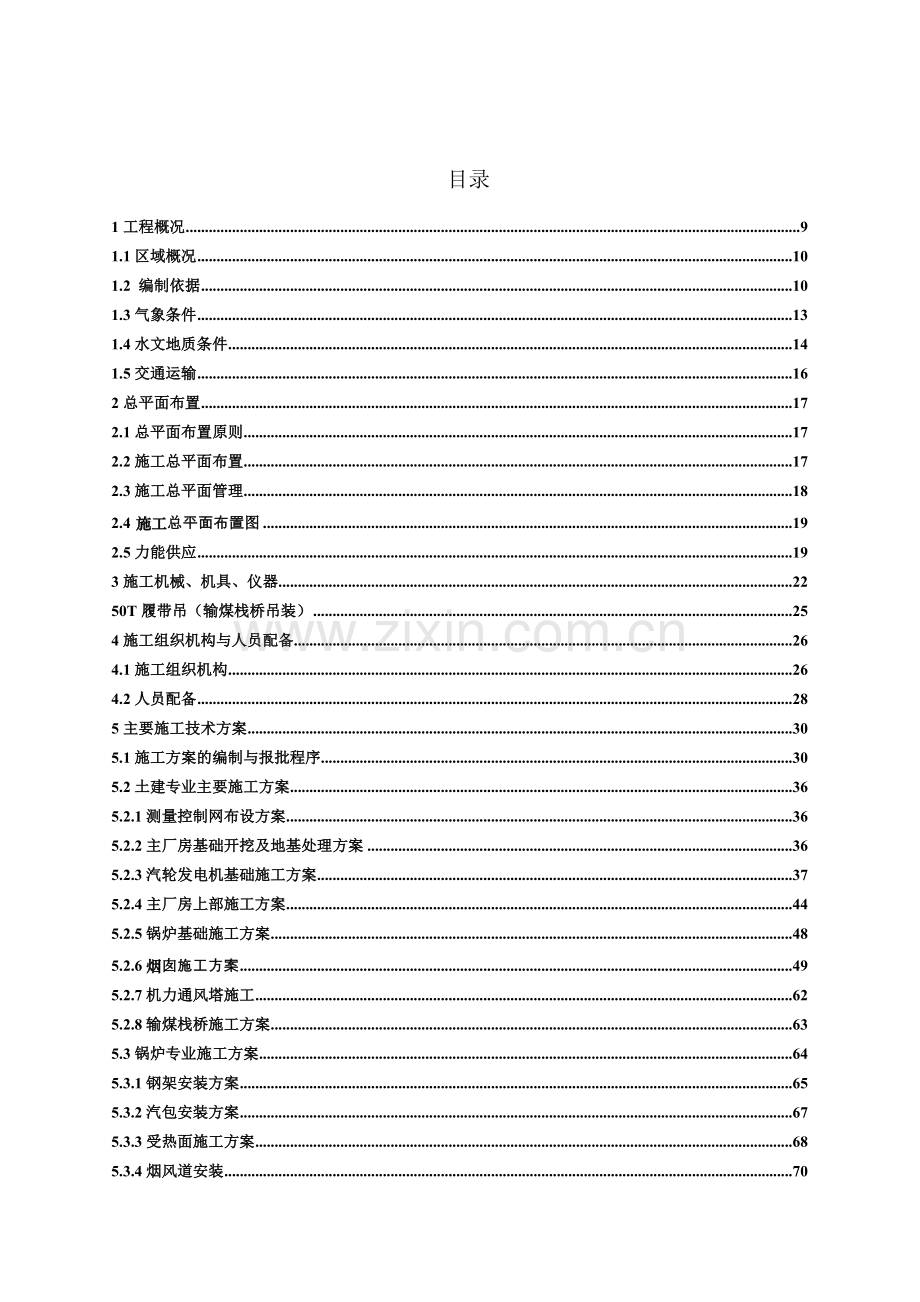

目录
1工程概况 9
1.1区域概况 10
1.2 编制依据 10
1.3气象条件 13
1.4水文地质条件 14
1.5交通运输 16
2总平面布置 17
2.1总平面布置原则 17
2.2施工总平面布置 17
2.3施工总平面管理 18
2.4 施工总平面布置图 19
2.5力能供应 19
3施工机械、机具、仪器 22
50T履带吊（输煤栈桥吊装） 25
4施工组织机构与人员配备 26
4.1施工组织机构 26
4.2人员配备 28
5主要施工技术方案 30
5.1施工方案的编制与报批程序 30
5.2土建专业主要施工方案 36
5.2.1测量控制网布设方案 36
5.2.2主厂房基础开挖及地基处理方案 36
5.2.3汽轮发电机基础施工方案 37
5.2.4主厂房上部施工方案 44
5.2.5锅炉基础施工方案 48
5.2.6烟囱施工方案 49
5.2.7机力通风塔施工 62
5.2.8输煤栈桥施工方案 63
5.3锅炉专业施工方案 64
5.3.1钢架安装方案 65
5.3.2汽包安装方案 67
5.3.3受热面施工方案 68
5.3.4烟风道安装 70
5.3.5锅炉水压试验 72
5.3.7锅炉炉墙砌筑 74
5.3.8烘炉 75
5.3.9锅炉煮炉 75
5.3.10管道的冲洗和吹洗 76
5.3.11蒸汽严密性试验及安全调整 77
5.3.12锅炉72小时负荷试运 77
5.3.14风机安装 80
5.4汽机专业施工方案 82
5.4.1组合场地及机具布置 82
5.4.2施工工序总体安排 83
5.4.3汽机发电本体施工方案 83
5.4.4电动给水泵安装 96
5.4.5主蒸汽和主给水管道安装 100
5.4.6保证汽水系统清洁的方案 101
5.4.7疏放水管道安装 101
5.4.8油管道安装方案 102
5.4.9电动给水泵试运 103
5.5电气专业施工方案 105
5.5.1接地装置施工 105
5.5.2电缆工程施工 105
5.5.3高低压盘柜安装 106
5.5.4变压器安装方案 107
5.5.5发电机定子及引出线安装方案 109
5.6热控专业施工方案 110
5.6.1DCS系统安装方案 110
5.6.2热控取样装置安装 114
5.6.3就地仪表设备安装 119
5.6.4热工设备保护措施 121
5.7焊接施工方案 123
5.8保温油漆施工方案 127
5.8.1主要施工节点安排 127
5.8.2锅炉本体保温 127
5.8.3汽机本体保温 128
5.8.4全场设备管道油漆 129
6进度表 129
6.1三大主机到货时间表 130
6.2项目里程碑工程进度计划 131
6.3图纸需求计划 133
7设备材料到场计划 135
8人力资源计划及分包情况 138
8.1人力资源计划 138
8.2分包计划 141
8.2.1分包原则和范围 141
8.2.2分包商选定 142
8.2.4施工分包商清单 157
8.2.4.施工分包商清单 157
8.2.5调试分包商清单 158
8.2.6设备监造分包商清单 167
9施工质量保证的技术组织措施 168
9.1编制完善的项目质量计划 168
9.2施工阶段质量控制措施 169
9.3调试与整套启动阶段质量控制措施 170
9.4关键和特殊过程的质量控制 171
9.5全面接受第三方检验 173
10安全生产技术组织措施 174
10.1安全管理目标 174
10.2安全组织机构 174
10.3施工承包商的安全管理措施 176
10.4施工承包商的安全施工措施. 178
11文明施工及环境保护的技术组织措施 179
11.1文明施工管理 179
11.2环境保护管理 181
12.1施工机械的合理组织 183
12.2土建工程进度的保证措施 185
12.3锅炉安装保证工期措施 185
13冬雨季施工措施 187
13.1冬季施工措施 187
13.1.1冬季施工总的原则 187
13.1.2土方工程 188
13.1.3砌体工程 188
13.1.4钢筋工程 189
13.1.5混凝土工程 190
13.1.6装饰工程 193
13.1.7起重运输作业 194
13.1.8安装及调试作业 195
13.1.9锅炉水压冬季施工措施 196
13.2雨季施工措施 197
14四新技术在建筑安装工程中的应用 199
14.1建筑工程 199
14.2安装工程 200

1工程概况
国电吉林***一期2×12MW背压机热电联产新建工程，是国电吉林龙华热电股份有限公司（以下简称龙华公司）投资建设的背压式热电联产机组，厂址位于吉林省延边朝鲜族自治州和龙市北部清湖村，本期建设规模为2×12MW背压式供热汽轮发电机组配3×75t/h循环流化床锅炉，主要为和龙市市区提供采暖供热。
国电吉林***2×12MW背压式热电联产机组新建机组工程厂址位于吉林省和龙市内。城区周围除北侧规划工业区外，几乎都被基本农田所包围。
1.1区域概况
厂址位于和龙市工业区清湖村四户屯南侧，距和龙市中心约3.35km。
该厂址距供热负荷中心约3.35km，距取水点—和龙市自来水公司净水厂（直线距离）约5.55km。距备用贮灰场（直线距离）约1.80km。距220kV和龙变电所（直线距离）约1.40km。
煤源拟采用当地煤，年燃煤量约13.1×104t。电厂燃煤运输采用社会运力、公路运输。
工业用水采用松月水库水作为水源，补给水管从净水厂前DN500供水管上引接，新建管道长约为7.2km。
厂区生活污水经处理后，排至厂外。生产废水排至厂外市政污水管网。雨水排水系统采用自然排水，各建筑物屋面及厂区地面径流雨水收集到厂区道路，经道路排至厂外排洪沟内。
除灰方式采用干除灰方式，灰渣用汽车运至贮灰场。灰场距厂区约1.8km。
本期工程以2回66kV线路接入和龙变电站，线路长度约为1.4km。
本期工程进厂主、次入口均由西侧人民大街引入厂区，道路总长度约105m。
土建施工场地及设备堆放和组装场地总计布置了2.7hm2。
1.2 编制依据
序号
编制依据
编 号
备 注
1
本工程招标文件及对招标文件的答疑问题澄清

2
本工程投标文件及对投标文件的答疑问题澄清

3
本工程初设图纸

4
本工程设备订货协议、施工合同

5
《火力发电工程施工组织设计导则》
[2002]849号
国电电源
6
《电力建设工程施工技术管理导则》

国电公司
建筑工程施工与验收的主要技术规范、规程、标准
7
地基与基础工程施工质量验收规范
GB50202－2002

8
混凝土结构工程施工质量验收规范
GB50204－2002

9
钢结构工程施工质量验收规范
GB50205－2001

10
建筑地面工程施工质量验收规范
GB50209－2002

11
建筑装饰工程施工质量验收规范
GB50210－2001

12
钢筋焊接及验收规范
JGJ18－2003

13
建筑防腐工程施工质量验收规范
GB50212－2002

14
混凝土强度检验评定标准
GBJ107－87

15
混凝土质量控制标准
GB50164－92

16
砌体工程施工质量验收规范
GB50203－2002

17
建设工程监理规范
GB50213－2003

18
普通混凝土用砂质量标准及检验方法
JGJ52－92

19
普通混凝土用石质量标准及检验方法
JGJ53－92

20
屋面工程质量验收规范
GB50207－2002

21
房屋建筑工程技术资料管理规范
DB15/427－2005

22
电力建设施工质量验收及评定规程
DL/T5210.1－2005
第一部分
土建工程
23
建筑电气工程施工质量验收规范
GB50303－2002

24
建筑给水排水及采暖工程施工质量验收规范
GB50242－2002

25
通风与空调工程施工质量验收规范
GBJ50234－2002

26
建设工程文件归档整理规范
GB/T50328－2001

27
工程建设标准强制性条文

房屋建筑部分
28
工程建设标准强制性条文

电力工程部分
29
平面整体表示法
G101-1～04G101-4

安装工程施工与验收的主要技术规范、规程、标准
30
《电力建设施工及验收技术规范》
DL/T5047-95
锅炉机组篇
31
《电力建设施工及验收技术规范》
DL5011-92
汽轮机组篇
32
《电力建设施工及验收技术规范》
DL5031-94
管道篇
33
《电力建设施工及验收技术规范》

化学篇
34
《电力建设施工及验收技术规范》
GBL147-90
电气装置安装工程高压电器施工及验收规范
35
《电力建设施工及验收技术规范》
GBL148-90
电气装置安装工程电力高压器、油侵电抗器、互感器施工及验收规范
36
《电力建设施工及验收技术规范》
GBL149-90
电气装置安装工程母线装置施工及验收规范
37
《电气装置安装工程电缆线路施工及验收规范》
GB50150-91

38
《电气装置安装工程电缆线路施工及验收规程》
GB50168-91

39
《电气装置安装工程接地装置施工及验收规范》
GB50169-91

40
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
GB50170-91

41
《电气装置安装工程蓄电池施工及验收规范》

42
《电力建设施工及验收技术规范》

热工仪表及控制装置篇
43
火力发电厂焊接技术规程
DL/T 869—2004

44
电力建设施工质量验收及评价规程

建筑篇、锅炉机组篇、汽轮机组篇、焊接工程篇等共九篇
45
《特种设备安全监察条例》

国务院2003年6月1日起实行
46
《蒸汽锅炉安全技术监察规程》
（1996）276号
劳部发
47
《电力工业锅炉压力容器监察规程》
DL612-1996

48
《电站锅炉压力容器检验规程》
DL647-2004

50
管道焊接接头超声波检验技术规程
DL/T820-2002

51
钢制承压管道对接接头射线检验技术规程
DL/T827-2002

52
《火电工程调整试运质量检验及评定标准》
[1996]111号
建质
53
《电力工业技术管理法规(试行)》
第26号
(80)电技字
54
《火力发电厂基本建设工程启动及竣工验收规程》
[1996]159号
电建
55
《火电工程启动调试工作规定》
[1996]40号
建质
当地政府部门及大连秦能电力工程设计有限公司有关管理办法、规定
56
〈吉林和龙地方验收标准〉

57
本工程现场调查情况

58
我公司可调配的机械、劳力等资源情况

59
《大连秦能电力工程设计有限公司管理体系文件》

60
《大连秦能电力工程设计有限公司和龙总承包项目部管理制度及办法》

1.3气象条件
根根据和龙气象站1980～2009年历年实测气象资料统计各常规气象特征值如下表所示。
和龙气象站常规气象特征值统计表
项目
单位
数值
历年平均气压
hPa
958.8
历年平均气温
℃
5.5
历年平均最高气温
℃
33.5
历年平均最低气温
℃
-25.7
历年极端最高气温
℃
36.7（1977年7月30日）
历年极端最低气温
℃
-33.0（1971年1月5日）
累年最热月7月平均气温
℃
20.6
累年最冷月1月平均气温
℃
-12.7
历年平均相对湿度
%
61
历年平均降水量
mm
556.4
历年1日最大降水量
mm
124.6（1982年8月28日）
历年平均蒸发量
mm
108.9
历年最大积雪深度
cm
32（2005年12月）
历年最大冻土深度
cm
149（1983年）
历年平均风速
m/s
2.2
全年主导风向

S

1.4水文地质条件
场地自然标高在422.50m～429.00m，厂址50年一遇洪水位为412.00m，厂区不受洪水影响，但须对厂内的排洪渠进行改道处理。
厂址处于相对稳定区域，适宜进行工程建设。
和龙盆地及周边区域出露的地层有白垩纪大拉子组（Kld）地层的砂岩、页岩和第四系全新统（Q4）地层冲洪积成的卵石、圆砾、砂及粘性土，岩石以酸性侵入岩－花岗岩为主。
该区域地层主要地层为粉质粘土、有机质粉质粘土、圆砾，下伏基岩为泥岩、花岗闪长岩。
粉质粘土：黄褐色、灰色、灰褐色，切面稍有光滑，干强度中等，韧性中等，无摇振反应，很湿、可塑，中高压塑性，含氧化铁，该层夹有粉土及粘土薄层。
有机质粉质粘土：灰色、灰褐色，切面稍有光滑，干强度中等，韧性中等，无摇振反应，很湿、软塑～可塑，中高压塑性。
圆砾：灰色，灰黄色，中密，饱和状态。
泥岩：灰色，强风化，粒状结构，层状构造
花岗闪长岩:褐色、黄绿色，主要矿物成分为石英及长石等。粗粒结构、块状构造，呈砂状，局部呈块石状。
厂区地下水类型为第四系微承压水，赋存于粉土层中，大气降水、河流侧向入渗为其主要补给来源，地面蒸发、人工取水为其主要排泄方式。
根据调查了解该区域地下水为孔隙水潜水及上层滞水，地下水初见水位1.4-2.5米，稳定水位0.9-1.4米。
根据《吉林地震动参数区划工作图》查得：设计基本地震加速度值为0.05g，场地地震基本烈度为6度，地震动反应谱特征周期为0.35s。
厂址无不良地质现象，不压覆重要矿产资源，亦无文物遗存，不属于文物保护范围。
地下水
场地地下水主要为第四系孔隙潜水，地下水的补给来源主要靠大气降水，其排泄途径主要靠大气蒸发及地下渗流向海兰河排泄。勘测期间地下水稳定水位埋深1.50m～1.80m，地下水年变化幅度±1.20m。砾砂为主要的含水层，属强透水层，透系数K=1.8×10-1cm/S。根据附近天池工贸物流公司建筑经验，按《岩土工程勘察规范》（GB50021-2001），地下水对混凝土结构有弱腐蚀性，对混凝土结构中钢筋在干湿交替情况下有弱腐蚀性，对钢结构具有弱腐蚀性;土对混凝土结构有弱腐蚀性，对混凝土结构中的钢筋有弱腐蚀性。
由于地下水位高，地基土力学性质差，基坑开挖时，应采取必要的围护措施和合理的降水措施。施工过程中另外应采取措施防止产生流土、流砂现象，必要时应采取封底补强措施。
建筑厂地及地震影响
该场地属可进行建设的一般性场地。场地土为中软土。根据《建筑抗震设计规范》表4.1.3土的类别和表4.1.6各类建筑场地的覆盖层厚度(＜50m)场地类别为Ⅱ类。根据《吉林省地震动参数区划工作图》查得：地震动峰值加速度为0.05g，地震基本烈度为6度，中软场地地震动反应谱特征周期调整值为0.45s。
根据《建筑抗震设计规范》4.3.1当抗震设防烈度为6度时，可不考虑液化辨别和处理。
地基处理方案建议
根据本工程的初步设计阶段的岩土工程勘察报告，③层粉质粘土强度偏低，建议荷载较小的建(构)筑物可采用此层做天然地基，荷载较大的建(构)筑物可选用④层砾砂做天然地基，根据《建筑抗震设计规范》（GB50011－2001），虽然④1粉土和⑤粉土为液化土层，液化等级为轻微液化。但可不作处理。
1.5交通运输
和龙市地处吉林省东部，公路、铁路交通较便利，202省道从境内通过，东边道铁路南北贯穿全境，在和龙市设有和龙火车站。
1.5.1公路
现全市公路总里程已超过845.50km。省级公路（202）－“松老线”穿越和龙市。在松江与国道－“鹤大线”相连，北至牡丹江，南至大连。在延吉市与国道－“图乌线”相衔接，东可至图们，西可至长春。十二五期间，将建设延吉至大蒲柴河高速公路（和龙境内55km）。
1.5.2铁路
东北东部铁路通道从和龙市经过，白河至和龙段铁路已于2008年底通车。和龙铁路北连龙井，南达丹东，途径白山、通化等重要城市。另外，和龙至南坪铁路已于2009年8月开工，工期预计3年。
1.5.3燃料运输
本期建设规模为2×12MW背压式供热汽轮发电机组配3×75t/h循环流化床锅炉，煤源拟采用当地煤，年燃煤量约19.2×104t。电厂燃煤运输采用社会运力、公路运输。电厂至当地各个煤矿均有水泥砼道路连接，运输条件较好。
2总平面布置
2.1总平面布置原则
厂区总平面布置主要设计原则是因地制宜、合理紧凑、功能分区明确、交通运输及管线、栈桥短捷顺畅，分期建设合理、确保安全生产、方便运行管理、有利于施工及检修，节省用地及投资。并有良好的环境空间及生产、生活环境。
主要建构筑物应布置于地基良好地段，以节省投资。煤场等污染较大的设施，应沿周边及下风侧布置。有条件时，应适当加大防护间距并设置隔离带。
附属、辅助性建筑，应尽量减少、合并及联合，以压缩用地并留出扩建及绿化位置。对有特殊要求的建构筑物区域，要根据规定设置隔墙及隔栅。
厂区路网及各种走廊设置要短捷合理，宽度恰当，应根据经验及计算来确定。道路纵坡及转弯半径等要满足交通及消防要求。车间引道、人行道、炉后等地坪要处理，但要力求减少铺砌面积。
厂区用地力求与用地红线相符，尽量减少边角地带及围墙长度。厂区入口应不少于两个，将人流与物流分开，减少干扰、以策安全。
2.2施工总平面布置
厂区临建办公室可考虑设在北围墙内（道路可缓建），施工单位生活区考虑在县城区租赁；
主厂房东侧围墙内道路可最后施工，场地可用于周转性材料的堆放、辅机和三大主机设备存放场地；辅机存放处可建一处半封闭式的物资仓库，安装设备、备品备件统一管理；
锅炉房东侧用于锅炉钢架的组合场地；
在化水车间、综合办公楼西侧可临时设置为主厂房土建的钢筋场地和混凝土搅拌站及砂石堆放；
厂区土方临时堆放场地在厂区考虑寻找存土地点；
2.3施工总平面管理
施工总平面是在符合有关规程、规范的前提下，合理规划施工现场、交通运输、各种生产临建、施工设施、力能配备和设备、材料、机器堆放等综合反映在平面联系上的成果。其管理的主要任务是如何保证上述成果有效地实施。
施工总平面确认后，由总承包统一协调和管理，各分包商应严格服从管理。
根据各时期的不同需要，由总承包对总平面布置作适当平衡调整，任何部门和个人不得随意变更。各分包商必须在指定的区域进行施工作业和堆放器材，如遇到问题，及时提请总承包进行平衡调整。
施工道路、供水管路、通讯线路、供气管路等公用设施，时刻保持良好使用状态。如需临时切断、改路时，必须事先报请总承包批准确认后实施。道路、供排水管路及配套设施、测量用的标准点、水准点、沉降观测点等公用设施由各分包商管理及负责维护。供电线路、配电装置、公用照明设施、防雷接地设施、通讯线路等由总承包方指定各分包商负责维护和管理。施工现场的安全保卫、消防工作由总承包组织各分包商进行管理。现场文明施工由总承包主管，施工中根据现场实际使用情况划分区域，各分包商包干管理。
2.4 施工总平面布置图
详见附图《国电吉林龙华2X12MW热电联产机组新建工程施工总平面布置图》
2.5力能供应
2.5.1供水
1）生活用水量Q3=1.1K3n3q3/(24×3600)
本标段按700人计算,每人每天日用水量约100L,取用水不均匀系数1.5则有:
Q1=1.1×1.5×700×100/(24×3600)=1.34L/s=5.3t/h
2）居住区消防水量Q2=5L/s=18t/h(按一次火灾计算)
施工现场消防用水量Q2=8L/s=28.8t/h(按火灾同时发生两次考虑)
3）总用水量:Q=Q1+Q2=5.3+28.8=34.1t/h
2.5.1.2施工用水原则
我公司将在业主、发包人提供的主干管上取水，并按表计量。由水表后分别引支管至组合场、主厂房和其它施工区。施工用水原则上与消防用水合用，为保证消防用水，应保持水压在0.6Mpa以上。在进行生活区临建时，由于生活区消防用水量大于生活用水量，故考虑生活区用水应按居住区消防用水量18t/h考虑。
2.5.1.3施工用水的设置
1）管道最小通径计算:取水流速度3m/s，则有：
D=[108.75/(3600×3×3.14)]0.5≈0.113m
考虑到现场消防水管与生活水管合用，为保证消防水压安全，现场选用管道时，将管道通径提高一级，选用DG100无缝钢管从业主提供的干管上取水。由DG100管道至组合场、主厂房等集中施工区域的支管由于与消防水管合用，故按消防水母管布置要求选用DG100钢管。水管进入集中施工区域后根据用水量分别选用DG50以下管道引至各用水点。
2）施工用水管道的布置：
现场管道沿道路边缘埋地敷设，在汽机房、锅炉房、材料库房外布置消防栓。水表布置在引入管，并在水表前后设隔断阀。在沿道路敷设的管道上每20米设一备用接口，以供道路冲洗等用水。
2.5.2 供电
2.5.2.1施工用电容量估算
1）安装施工主要动力用电负荷见下表：
序号
名称
单位
数量
总功率（KW）
备注
1
起重机械
台
3
300
塔吊、卷扬机
2
焊接机械
台
80
1200
电焊机、热处理机、烘箱
3
加工制作
台
4
100
卷板机、车床、

按[施工组织设计导则]规定的各类负荷的综合用电系数K和功率因素cosф，施工动力用电的总容量为：
P1=1.05×[∑KP/cosф+∑KP]
=1.05×[0.5×300/0.75+0.3×1200+0.4×100/0.75]=644KW
2）主要照明用电负荷见下表：
序号
名称
总功率（KW）
备注
1
室外照明
100

2
室内照明
50

按[施工组织设计导则]规定的各类负荷的综合用电系数K，施工照明用电的总功率为：
P2=1.05×[0.8×∑P1+∑P2]=1.05×[0.8×80+50]=126KW
以上二类用电负荷的总功率为：P=P1+P2=644+126=770KW
根据本工程实际情况：工期短，时间紧，施工高峰期间3台炉同时施工。需2台800KVA变压器。供电线路采用直埋电缆沿厂区道路敷设，电缆敷设的地面进行标识，同时采取制定施工用电管理制度，设专人统一维护管理，保证现场供电的安全和连续可靠。
2.5.3供气（氧气/乙炔/氩气/压缩空气）
1）氧气：采用瓶装气向锅炉组合场、汽机组合场、加工组合场和除尘施工场地供气。
2）乙炔：采用瓶装气向锅炉组合场、汽机组合场、加工组合场和除尘施工场地供气。现场不应设置乙炔发生站，以降低环境污染和防止发生安全事故。分散作业的场所选用瓶装气分散供应。
3）氩气：采用购瓶装气分散供应。
4）压缩空气：根据施工的要求和用气量采用移动式压缩空气机分区供应，在需用气点就近放置使用，不设空压机站。
2.5.4供热
根据本工程施工进度安排，为避免土建冬季施工不利因素，根据情况我方将采取使用火炉和防风帆布来保证土建工程的施工。若锅炉水压试验在冬季，我方将考虑建设临时施工采暖10t/h锅炉，或使用启动锅炉进行保温盒供暖。
2.5.5场内消防
施工区的消防管网与施工用水管网共用，管网主管径为DN100环状布置。室外消火栓布置间距不超过120米，布置在靠近十字路口、路边及重点防火部位。消火栓距路边一般不大于2米，距建筑物外墙不小于5米。
主厂房、烟囱等高耸建筑配置高压水泵，以保证施工和消防用水。仓库、办公区等按规定配备相应的消防器材。总承包商在现场设置专职消防员和义务消防队，负责日常和紧急的消防工作。
2.5.6通讯
根据现场实际情况，联系当地通讯部门安装通讯系统。
此外，再配备一定数量的无线对讲机，用于各部门主要管理人员及工程技术人员在施工现场的移动通讯。
2.5.7办公计算机网络
为提高现场办公效率，项目部将在办公区建立现场办公计算机网络。该网络将根据现场实际需求提供网络用户接口，各用户管理由各单位自己负责，总包方根据不同的权限，进行统一管理。
3施工机械、机具、仪器
序号
机械
型号
布置位置
用途
1
履带吊
63t
#3锅炉
#3锅炉安装、吊装
2
塔吊
50t
#2锅炉、#1锅炉
#1、2锅炉安装、吊装
3
塔吊
8t
主厂房固定端（AB轴之间）
汽机房上部结构施工
4
塔吊
5t
主厂房扩建端
汽机房上部结构施工
5
汽车吊
50t
锅炉组合场地
锅炉钢架组合安装
7
汽车吊
50t
主厂区区域
煤斗、汽机吊车梁
9
汽车吊
50t
炉后
除尘器及引风机安装等
10
汽车吊
50t
输煤系统
输煤通廊吊装
11
卷扬机
10t
2台

12
卷扬机
5t
2台

13
水平仪

2台

14
经纬仪

2台

15
全站仪

1台

主要吊装机械参数：
63t履带吊：

50t履带吊（输煤栈桥吊装）

4施工组织机构与人员配备
4.1施工组织机构
拟组建的该热电厂工程项目经理部，我公司将任命业务素质高、协调能力强的江建一同志担任本项目的项目经理，同时任命总承包项目管理经验丰富的崔国栋同志担任项目副经理、张永亮同志担任项目总工程师、刘文明单人项目经营副经理组成项目部领导班子，下设项目安质部、项目施工部、项目调试部、项目控制部、项目物资部、项目综合/信息部、项目设计部、项目财务部。（见下组织机构图）

公司总部
项目部项目经理
经营副经理
生产副经理
总工程师

综合部
计划工程师
锅炉工程师
电气工程师
网络通讯
综合管理员
汽机工程师
安全环境师
机务工程师
费用工程师
电仪工程师
土建工程师
土建工程师
物资部
计划合同部
施工管理部

安全质量部
化水工程师
焊接工程师
资料工程师
财务会计
专家支持组
项目设计组
设备工程师
国电和龙热电工程EPC总包组织机构图
调试部
调试工程师
试验人员
设备工程师

4.2人员配备
4.2.1 项目部岗位定员编制
国电吉林龙华2X12MW热电联产机组新建工程项目部岗位定员编制
国电吉林***热电装置工程管理人员配置表
序号
部门
岗位名称
数量
姓名
备注
1.
经理部
项目经理
1
江建一

2.

生产副经理
1
崔国栋

3.

经营副经理
1
刘文明

4.

总工程师
1
张永亮

5.
施工部
施工部主任
1
李恒波

6.

土建工程师
3

7.

锅炉工程师
2

8.

汽机工程师
2

9.

电气工程师
2

10.

化学工程师
1

11.

土建暖通工程师
1

12.

焊接工程师
2

13.

热控工程师
2

14.

资料管理员
2

15.
安质部
安质部主任
1
贾景华

16.

安健环境工程师
2

17.

土建工程师
1

18.

机务工程师
1

19.

电仪工程师
1

20.
物资部
物资部主任
1
刘文明

21.

设备工程师
2

22.
合同计划
合同计划部主任
1
刘克

23.

计划工程师
1

24.

合同费用工程师
1

25.

财务会计
1

26.
综合部
综合部主任
1
杨希皓

27.

综合管理员
1

28.

网络通讯
1

29.
调试部
主任
1
高峰

30.

调试工程师
20

人员业绩:
岗位
姓名
职称
主要资力、经验及业绩
项目经理
江
建
一
中级职称注册建造师
菏泽电厂二期2×300MW工程总监理师
新疆红雁池电厂#3、#4机组工程（2×200MW）工程总监理师
华电扬州发电厂2×300MW扩建工程工程总监理师
华能黄台电厂2×300MW工程总监理师
国能垦利生物发电新建工程项目经理
生产副经理
崔
国
栋
中级职称

2008.6-2009.7，西安咸阳西郊热电厂（2*12MW）EPC总包生产副经理
2009.8-2010.12,通辽金煤化工热电装置(2*12MW)EPC总包生产副经理；
经营副经理
刘
文
明
中级职称、注册监理师
2005.6-2007.8，国能高唐生物发电公司EPC(1*25MW)总包物资部主任；
2007.12-2010.12，通辽金煤化工热电装置(2*12MW)EPC经营副经理；
总工程师
张
永
亮
中级职称、
2007.8-2008淄博电厂（2*135MW循环硫化床）项目监理总监理工程师
2006.4-2007.8，国能高唐生物发电公司（1*25MW）EPC总包总工程师、施工部主任；
2008.6-2009.10，咸阳西郊热电厂（2*12MW）EPC总包总工程师

5主要施工技术方案
5.1施工方案的编制与报批程序
5.1.1施工组织方案外部报批程序
（1）目的和适用范围
1）施工组织方案是指导施工活动的重要技术经济文件，对保证工程质量、进度、安全与经济起着十分重要作用。为了保证施工组织方案编审质量，科学合理地组织施工，以加快工程进度、提高工程质量、保证安全施工和控制工程造价，保证对关键工序、特殊工程实施有效控制，并便于业主代表或监理工程师对其实施进行有效监督，特制定本制度。
2）本制度适用于本工程施工组织方案对外部（业主代表或监理工程师）报批。
（2）编制依据
1）《电力建设工程施工技术管理制度》
2）《建设工程监理规范》
3）设计文件、厂家提供的技术资料、设备安装图等。
4）工程所在地区的调查和勘测资料。
5） 国家及行业现行的规程、规范和质量验评标准。
（3）工作内容与运行程序
1）需要报批的方案
a.工程开工前，由业主代表或监理工程师明确需报审的施工组织方案明细，经批准后下发至总承包商。
b.本工程主要施工组织方案包括：施工组织总设计；施工组织设计（标段、专业）；主要及特殊施工方案（作业指导书）
2）方案编制内容与审批
a.施工组织总设计编制的主要内容：
i）《电力建设工程施工技术管理制度》中明确的内容；
ii）《建设项目工程总承包管理规范》中明确要求的内容；
iii）结合本工程的特殊要求；
b.施工组织总设计的编审程序：
i）施工组织总设计由总承包商组织编制，业主代表或监理工程师及主要施工分包商参加，形成施工组织总设计送审稿。
ii）由总承包单位组织各参编单位进行联合审查，形成报批稿，由业主代表或
监理工程师报上级主管部门批复。下达批复意见后正式出版。
iii）施工组织总设计应在主体工程正式开工前编制并审核批完。
c.施工组织设计（标段、专业）的编制内容：
i）《电力建设工程施工技术管理制度》中明确的内容；
ii）各标段/专业施工进度网络计划；
iii）施工组织总设计内容结合各标段（专业）的具体分解与细化。
d.施工组织设计（标段、专业）的编审程序：
i）各标段、各专业施工组织设计由承建单位负责编制，形成送审稿。送交审查前应填写施工组织设计报审表。
ii）将报审表及送审稿（各二份）一并交总承包商，由总承包商组织业主代表或监理工程师进行审查，提出审查修改意见后退还原编制单位。
iii）编制单位根据审查意见进行修改和补充，形成报批稿后再送交总承包商。
iv）总承包商组织业主代表或监理工程师进行复审，提出复审意见后由编制单位修改后正式出版。
v）施工组织设计（标段、专业）工程正式开工前编制并审批完毕。
e.主要及特殊施工方案的编审：
i）总承包商按业主代表或监理工程师下发的需报审的主要及特殊施工方案明细，组织施工分包商根据施工进度要求，按正常程序编制、审核（施工分包商、总承包商内部运行完毕）后将方案送审稿一份送按业主代表或监理工程师。
ii）业主代表或监理工程师主持审查，采取会议方式或个人审查方式提出书面审查修改意见，施工技术难度一般的方案由专业监理工程师审查签字，重要及特殊施工方案需经总监理工程师（或分管副总监）审查签字后退还原编制单位。
iii）编制单位根据审查意见补充修改后形成报批稿，交总承包商并由总承包
单位传递业主代表或专业监理工程师审批后出版，文字部分必须使用A4纸，图纸部分必须采用标准图幅并经有关人员会签。
iv）主要及特殊工程施工方案应在该工程开工前编制审批完毕。
（4）记录和表式
按照业主代表或监理工程师要求的格式执行。
5.1.2施工组织方案内部报批程序
（1）目的与适用范围
1）为加强本工程施工技术文件审核的管理，使施工技术文件具有合理性和可操作性，起到指导本工程施工的作用。
2）适用范围本程序适用于本工程总承包商及施工分包商施工组织方案报批管理。
（2）术语与定义
施工组织方案是指本工程的《施工组织总设计》、《施工组织设计》（标段、专业）、主要和特殊施工方案、作业指导书。
（3）工作内容与运行程序
《施工组织总设计》总承包商负责编制；《施工组织设计》（标段、专业）、主要和特殊施工方案、作业指导书由施工分包商编制，总承包单负责组织评审和文件传递。
（4）本工程应编制的施工组织方案
1）《施工组织总设计》
2）《专业施工组织设计》
《建筑专业施工组织设计》（含暖通）
《汽机专业施工组织设计》（含水工、化学）
《锅炉专业施工组织设计》（含输煤、除灰、然油）
《电气专业施工组织设计》
《热控专业施工组织设计》
3）主要和特殊施工方案
建筑专业:
《测量控制网布设方案》
《汽轮发电机基础施工方案》
《主厂房基础开挖及地基处理》
《主厂房上部施工方案》
《锅炉基础施工方案》
《烟囱施工方案》
《冷却塔施工方案》
《输煤系统土建施工方案》
a. 安装专业
《锅炉安装施工方案》
《除尘器安装施工方案》
《汽机本体安装施工方案》
《除氧器安装施工方案》
《高、低压加热器安装施工方案》
《油系统安装施工方案》
《高压管道安装施工方案》
《接地装置安装施工方案》
《变压器安装施工方案》
《发电机及引出线安装施工方案》
《DCS系统安装施工方案》
《热控取样装置安装施工方案》
《热工就地
