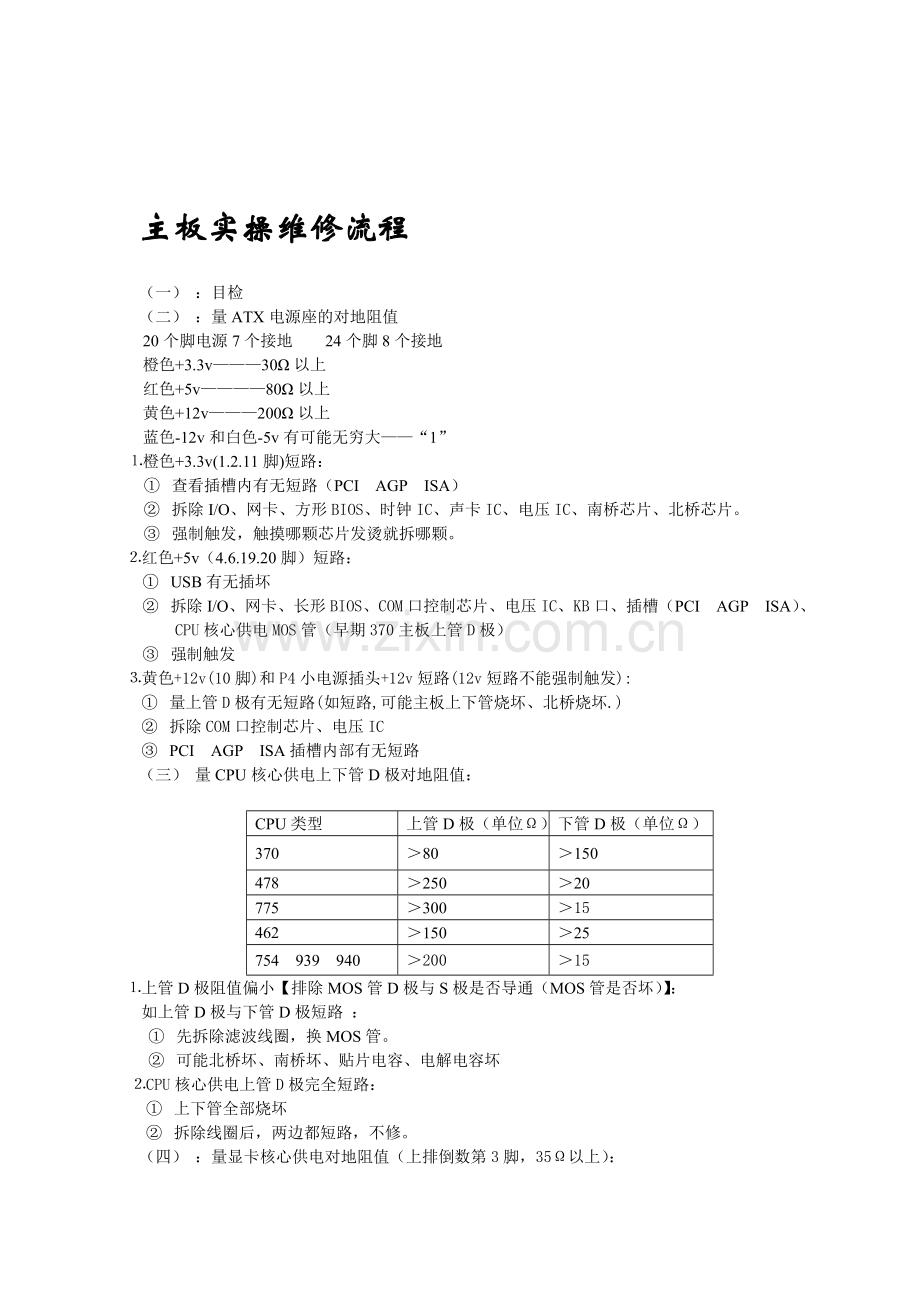

主板实操维修流程

（一） ：目检
（二） ：量ATX电源座的对地阻值
20个脚电源7个接地 24个脚8个接地
橙色+3.3v———30Ω以上
红色+5v————80Ω以上
黄色+12v———200Ω以上
蓝色-12v和白色-5v有可能无穷大——“1”
⒈橙色+3.3v(1.2.11脚)短路：
① 查看插槽内有无短路（PCI AGP ISA）
② 拆除I/O、网卡、方形BIOS、时钟IC、声卡IC、电压IC、南桥芯片、北桥芯片。
③ 强制触发，触摸哪颗芯片发烫就拆哪颗。
⒉红色+5v（4.6.19.20脚）短路：
① USB有无插坏
② 拆除I/O、网卡、长形BIOS、COM口控制芯片、电压IC、KB口、插槽（PCI AGP ISA）、
CPU核心供电MOS管（早期370主板上管D极）
③ 强制触发
⒊黄色+12v(10脚)和P4小电源插头+12v短路(12v短路不能强制触发):
① 量上管D极有无短路(如短路,可能主板上下管烧坏、北桥烧坏.)
② 拆除COM口控制芯片、电压IC
③ PCI AGP ISA插槽内部有无短路
（三） 量CPU核心供电上下管D极对地阻值：

CPU类型
上管D极（单位Ω）
下管D极（单位Ω）
370
＞80
＞150
478
＞250
＞20
775
＞300
＞15
462
＞150
＞25
754 939 940
＞200
＞15
⒈上管D极阻值偏小【排除MOS管D极与S极是否导通（MOS管是否坏）】：
如上管D极与下管D极短路 ：
① 先拆除滤波线圈，换MOS管。
② 可能北桥坏、南桥坏、贴片电容、电解电容坏
⒉CPU核心供电上管D极完全短路：
① 上下管全部烧坏
② 拆除线圈后，两边都短路，不修。
（四） ：量显卡核心供电对地阻值（上排倒数第3脚，35Ω以上）：

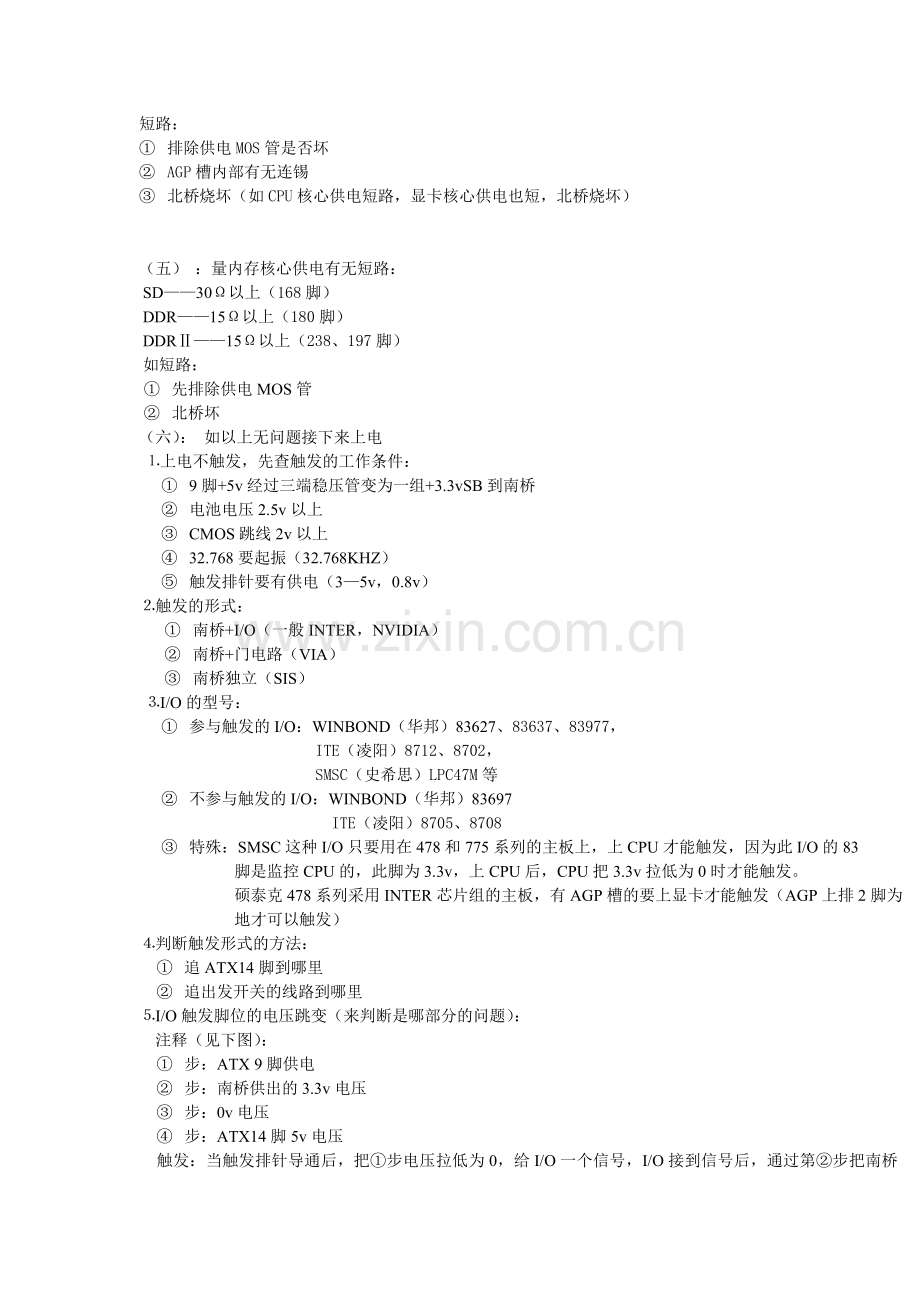

短路：
① 排除供电MOS管是否坏
② AGP槽内部有无连锡
③ 北桥烧坏（如CPU核心供电短路，显卡核心供电也短，北桥烧坏）

（五） ：量内存核心供电有无短路：
SD——30Ω以上（168脚）
DDR——15Ω以上（180脚）
DDRⅡ——15Ω以上（238、197脚）
如短路：
① 先排除供电MOS管
② 北桥坏
（六）： 如以上无问题接下来上电
⒈上电不触发，先查触发的工作条件：
① 9脚+5v经过三端稳压管变为一组+3.3vSB到南桥
② 电池电压2.5v以上
③ CMOS跳线2v以上
④ 32.768要起振（32.768KHZ）
⑤ 触发排针要有供电（3—5v，0.8v）
⒉触发的形式：
① 南桥+I/O（一般INTER，NVIDIA）
② 南桥+门电路（VIA）
③ 南桥独立（SIS）
⒊I/O的型号：
① 参与触发的I/O：WINBOND（华邦）83627、83637、83977，
ITE（凌阳）8712、8702，
SMSC（史希思）LPC47M等
② 不参与触发的I/O：WINBOND（华邦）83697
ITE（凌阳）8705、8708
③ 特殊：SMSC这种I/O只要用在478和775系列的主板上，上CPU才能触发，因为此I/O的83
脚是监控CPU的，此脚为3.3v，上CPU后，CPU把3.3v拉低为0时才能触发。
硕泰克478系列采用INTER芯片组的主板，有AGP槽的要上显卡才能触发（AGP上排2脚为地才可以触发）
⒋判断触发形式的方法：
① 追ATX14脚到哪里
② 追出发开关的线路到哪里
⒌I/O触发脚位的电压跳变（来判断是哪部分的问题）：
注释（见下图）：
① 步：ATX 9脚供电
② 步：南桥供出的3.3v电压
③ 步：0v电压
④ 步：ATX14脚5v电压
触发：当触发排针导通后，把①步电压拉低为0，给I/O一个信号，I/O接到信号后，通过第②步把南桥3.3V电压拉低，南桥继而通过③步，持续输给I/O3.3v电压，最后，I/O在此信号下，把ATX14脚拉低为0v（④步），电源内部开始工作。

⒍触发开关线路形式：

⒎“南桥+I/O”的脚位：
8712 和8702：①75，②72，③71，④76
8712GB（技嘉专用8712，后缀为GB）：①106，②103，③109，④107
83977：①73，②72，③70，④69

⒏ATX14脚的对地阻值：
① 600Ω左右正常
② 1500Ω左右追查线路是否正常到达触发部分的元器件
③ 无穷大，此脚断线
④ 短路：逐颗拆除与此脚相连的一切元器件
（七）量核心供电：

1. CPU核心供电（上假负载量）：

CPU类型
核心供电
核心供电
370
2v左右
1.2v—1.35v左右
478
1.7v—1.95v左右
0.9v左右
775
1.4v左右

462
1.65v左右
3v左右
754 939 940
1.25v—1.5v左右

2.显卡核心供电（AGP槽）：

1x 2x
3.3V
4x
1.5V
8x
0.8V
PCI---E
ATX提供
3.内存核心供电：
SDR----3.3V
DDR---2.5V和1.25V（上拉供电）
DDRⅡ——1.8V和0.8V（上拉供电）
※ cpu核心供电不正常：

① 量上下管各个脚的对地阻值有否正常
② 量电压IC的工作条件： a. 供电 +5v +12v ，
b PG信号（ATX提供），
c VID线（上假负载后VID线4个脚位应全部对地短路）
③ 量上下管G极对地阻值100Ω以上
④ 换电压IC
⑤ 量电压IC外围贴片元器件有无损坏　※
⑥ 更换电压IC外围的2颗左右的小三极管（PG信号）
⑦ 与电压IC相连MOS管有无损坏
修CPU无核心供电的主板，电压IC坏的机率较高，换电压IC不行，
要多考虑电压IC外围的元器件

※ 显卡核心供电不正常：
先排除是否MOS管坏

显卡核心供电不正常会影响到 inter大南桥严重发烫
(八)：时钟
用数字表测时钟信号电压：
14.318（主时钟晶振）→1v—1.6v
24.576（声卡晶振）→1.3v左右
32.768（实时晶振）→0.1v以上（最好用示波器量，因它坏的几率比较高）
1.cpu座上的时钟信号电压：
370（分主辅其它不分）：主时钟→0.9v—1.3v左右
辅时钟→1.2v—1.6v左右
478：0.2v—0.45v
775：0.2v—0.6v
AMD（462 754 939 940）：要上CPU才能有时钟电压
2.插槽上的时钟电压：
AGP（B7脚）：→1.65v
PCI（B16）：→1.65V
方形BIOS（31脚）→1v—1.7v
SDR内存4条（见下图）→1.2v—1.75v
DDR、DDRⅡ→1.2V—1.85V（DDRⅡ时钟6条：137 138 185 186 220 221每条都要测）

（九）：接下来上CPU（三大工作条件：①供电 ②时钟 ③ 复位）
1.三大工作条件都要满足
2.以片选信号来判断是哪部分的问题（BIOS：长形22脚，方形23脚；PCI所有AD线上用示波器测；也可以用数码卡IRDY或BIOS灯来看）
※有片选信号不跑CPU：
①量BIOS的工作条件
方形：a 供电+3.3v 1和32脚
b 时钟： 31脚
c 主复位：2脚
长形：供电+5v或+12v 1和32脚
②刷BIOS
③量方形BIOS，13 14 15 17 23 脚对地值，23会高出其它脚位30Ω左右，13 14 15 17基本一致 相差不可以超过10 Ω
④量BIOS， 13 14 15 17 23脚有无3.3v供电
如没有：a 换I/O芯片
b 南桥坏
⑤长形BIOS量其所有SD线对地阻值相差不可超过70Ω
⑥量CPU座上所有AD线的对地阻值相差不可超过3Ω ※
⑦量hublink总线对地阻值相差不可超 3Ω
⑧拆除集成网卡芯片（集成网卡芯片与PCI AD线直接到达南桥）
※无片选信号（无侦信号）：
①主板上的CPU外频跳线是否正常
②量CPU 所有AD线的对地阻值相差不可超过3Ω
③量PCI所有AD线的对地阻值相差不可超过70Ω
④拆除集成网卡芯片
（十）：上内存
1.不读内存：
①量内存的工作条件，系统管理总线2条+3.3v供电
②主板上的频率跳线
③量内存AD线对地阻值，DDR DDRⅡ有上拉供电的用指针表测
④刷BIOS
⑤量CPU座上所有AD线
⑥北桥坏
2.内存跑一半（IRDY灯闪2秒左右就灭）：
①量内存所有AD线对地阻值
②刷BIOS
③主板频率跳线
④北桥空焊
3.读内存后反复重起（数码卡C1—C7）：
①BIOS资料错误
②I/O上的时钟没有到达
③I/O芯片坏

(十一)显示不正常：
1.数码卡跑25 29，显示器无显示：
①量CPU座上控制线有无问题
②量PCI AD线对地阻值（注意PCI槽中间的排阻有无损坏）
③上内存后，量内存核心电压有无偏低（如偏低，直接换MOS管）
④刷BIOS
2.AGP显卡不显示：
①确定AGP插槽的工作条件：a 供电 b 时钟 c 复位
②清洗AGP槽
③量AGP槽到北桥之间AD线对地阻值（相差不可超过10Ω）
④换AGP槽
⑤换北桥芯片
3.集成显卡不显示：

①量R G B三基色对地阻值有无短路（75Ω左右）
短路：a 拆除与它相连的贴片电容
b 北桥坏
②更换与VGAD线相连的2颗MOS管
③刷BIOS
④换北桥芯片
⑤更换门电路
4.集成显卡偏色：
①量RGB三条线对地阻值（75Ω左右）
偏大：a 追线是否断路 b 排除贴片电阻、贴片电容有无损坏
偏小：a 拆除此脚相连的贴片电容 b 北桥坏
②VGA接口坏
③北桥芯片坏

独立显卡不显示：
①量显卡供电2v左右
②量显卡的晶振有无起振
③量金手指上每条AD线对地阻值有无偏大或偏小
④刷BIOS
⑤量BIOS AD线对地阻值相差不可超30Ω
显卡显示花屏：
①量显存到GPU线路之间的对地阻值（每颗都量）
②刷显卡BIOS
③量金手指上AD线的对地阻值（有无空焊）
④显存颗粒坏
⑤GPU坏
显示画面有水纹：
①显卡的核心供电有杂波（滤波电容）
②GPU坏或北桥坏
③更换显卡供电MOS管
④更换与显卡供电MOS管相连的贴片电容
显示画面就死机（读内存兆数时）：
①内存核心供电有无偏低（上内存量）
②主板的频率跳线有无正常
③刷BIOS
④换时钟IC
⑤南桥是否发烫（如发烫，南桥坏）
（十二）：其它故障：
1.保存不了CMOS设置
①电池电压2.5v以上
②CMOS跳线2v以上
③查与CMOS线路相连的一切贴片电容，逐个排除。
④换I/O
⑤换32.768
⑥南桥坏
2.CMOS时间乱跳：
①换32.768
②拆除与32.768相连的2颗贴片电容
③南桥坏
3.电池电压下降：拆除CMOS线路相连的一切贴片电容
4.软驱不启动（FDD）：
①量软驱接口对地阻值有无问题
②换I/O
③CMOS设置
④南桥坏
5.不进系统：
①刷BIOS
②南桥坏
6.进系统时蓝屏死机重起：
①查主板所有电解电容有无爆开
②更换CPU核心供电处的MOS管（用大功率的，如80N02）
③显卡供电、内存供电，在进系统时核心电压有无大的波动（如有，换掉给它们供电的MOS管）
④拆掉网卡芯片
⑤刷BIOS
7.PCI网卡认不到：
①量每条PCI槽上的时钟信号是否正常
②量PCI上所有AD线有无偏大或偏小：
偏大：a 追线有无短路 b 南桥坏或空焊
短路：a 插槽有无损坏 b南桥坏
③南桥坏
8.播放视频时就花屏：
①CPU坏
②显卡控制芯片坏
9.玩游戏时就死机：GPU坏
10.软关机关不了：
①系统设置问题，修改电源管理器
②刷BIOS
③拆除CMO口芯片
④I/O南桥都有可能影响
11.硬关机：（一按开关就关机，一松手就开机）
①CMOS跳线跳反了
②CMOS跳线到南桥之间的线路尤物断路
12.自动触发关不了机（自动触发的主板，只要能正常关机就是好的）：
①量ATX14脚对地阻值有无短路，拆除与14脚相连的一切元器件
②查此板采用哪种触发形式
③换I/O
④换南桥

工作流程
当按下开机键后，主板触发线路，开始工作，将ATX14脚电压拉低为0v，电源内部侦测到此电压为0后，开始启动，分别从内部输出3.3v 5v 12v电压（如果这几组电压不能正常输出的话，电源会自动断电，风扇一转就停），当这几组电压正常输出后，ATX8脚马上发出一个PG信号，经线路到达电压IC，时钟IC，南桥；主板核心供电开始工作，时钟信号开始工作，南桥将PG转换为复位信号输出到所需要的元器件上，CPU在核心供电，时钟CLK，复位RESET，三组条件满足后，开始工作，首先开始发出寻址指令，沿地址线寻找BIOS

一旦CPU寻址信号到达BIOS（用示波器量其方形23脚，长形22脚上会有一个脉冲信号，称为片选信号），BIOS接收到此信号后，立刻开始读取CPU信息，沿数据线反馈回CPU

CPU开始全面工作，在读取内存信息，显卡信息正常后，显示器马上会有显示画面出现，BIOS开始引导硬盘，在进入操作系统后，BIOS停止工作。
电路部分
一：触发电路
二：核心供电电路
三：时钟电路
四：复位电路
触发电路
触发的形式：
南桥+I/O（一般INTER，NVIDIA）
南桥+门电路（VIA）
南桥独立（SIS）
触发的目的就是将ATX14脚电压拉低为0v
