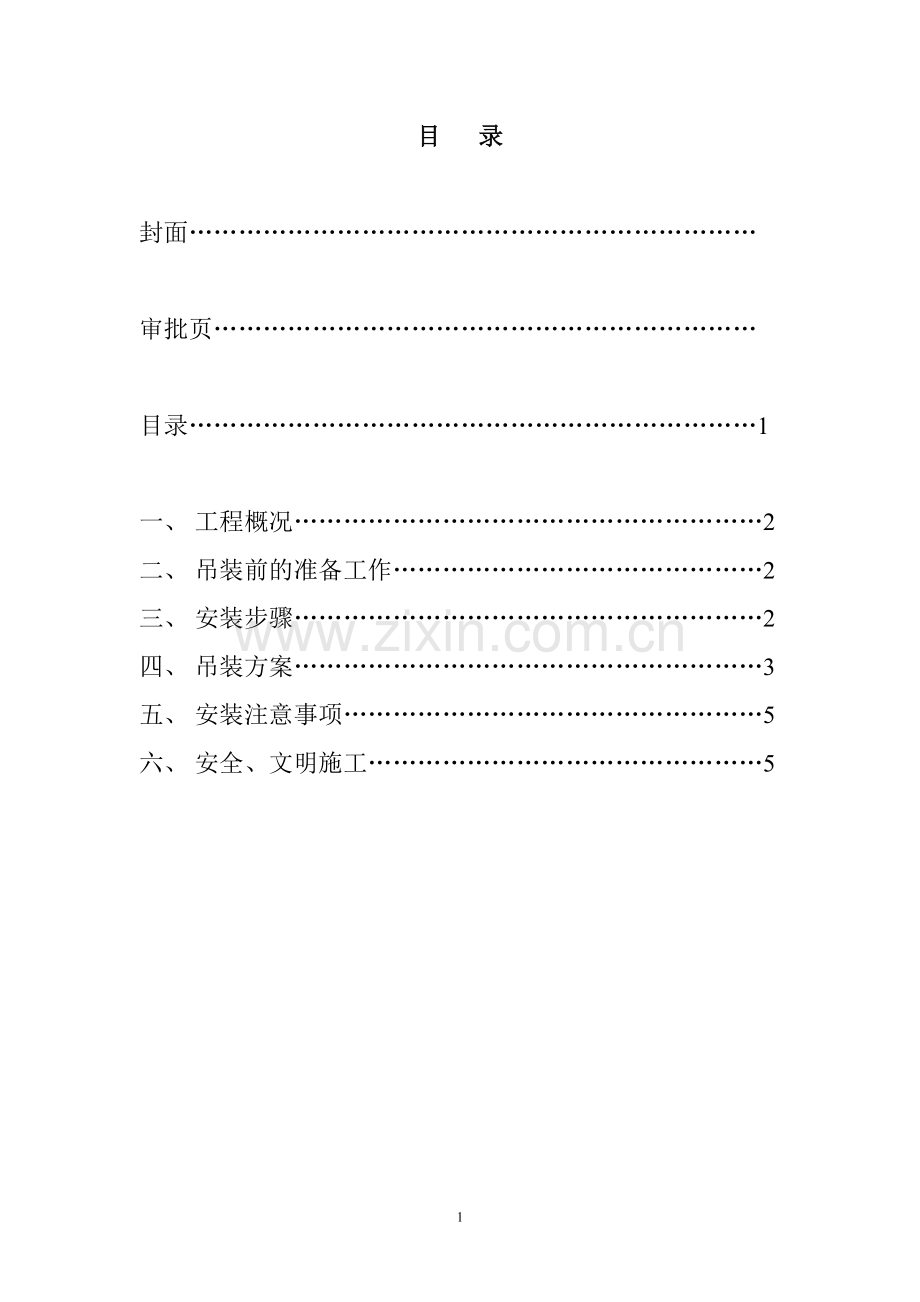

目 录

封面……………………………………………………………

审批页…………………………………………………………

目录……………………………………………………………1

一、 工程概况…………………………………………………2
二、 吊装前的准备工作………………………………………2
三、 安装步骤…………………………………………………2
四、 吊装方案…………………………………………………3
五、 安装注意事项……………………………………………5
六、 安全、文明施工…………………………………………5

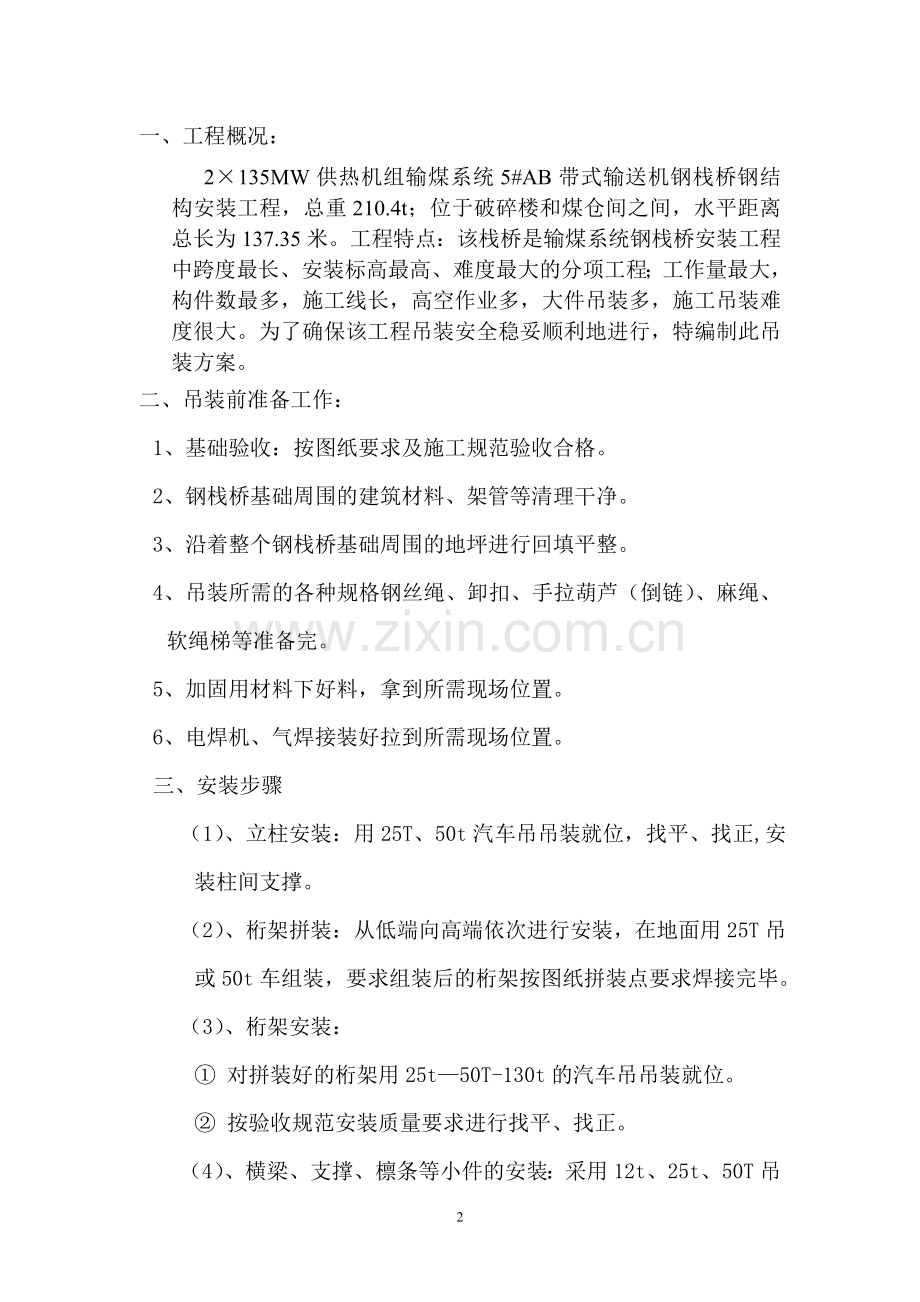

一、工程概况：
2×135MW供热机组输煤系统5#AB带式输送机钢栈桥钢结构安装工程，总重210.4t；位于破碎楼和煤仓间之间，水平距离总长为137.35米。工程特点：该栈桥是输煤系统钢栈桥安装工程中跨度最长、安装标高最高、难度最大的分项工程；工作量最大，构件数最多，施工线长，高空作业多，大件吊装多，施工吊装难度很大。为了确保该工程吊装安全稳妥顺利地进行，特编制此吊装方案。
二、吊装前准备工作：
1、基础验收：按图纸要求及施工规范验收合格。
2、钢栈桥基础周围的建筑材料、架管等清理干净。
3、沿着整个钢栈桥基础周围的地坪进行回填平整。
4、吊装所需的各种规格钢丝绳、卸扣、手拉葫芦（倒链）、麻绳、软绳梯等准备完。
5、加固用材料下好料，拿到所需现场位置。
6、电焊机、气焊接装好拉到所需现场位置。
三、安装步骤
（1）、立柱安装：用25T、50t汽车吊吊装就位，找平、找正,安装柱间支撑。
（2）、桁架拼装：从低端向高端依次进行安装，在地面用25T吊或50t车组装，要求组装后的桁架按图纸拼装点要求焊接完毕。
（3）、桁架安装：
① 对拼装好的桁架用25t—50T-130t的汽车吊吊装就位。
② 按验收规范安装质量要求进行找平、找正。
（4）、横梁、支撑、檩条等小件的安装：采用12t、25t、50T吊车进行安装，较高处用50T吊车的8.5m接装副臂进行安装。
四、吊装方案：
钢栈桥安装最重要的是吊装，它直接涉及到设备和人身安全，综观输煤系统带式输送机钢栈桥钢结构安装，该带式输送机钢栈桥靠煤仓间那一段：安装标高为高端36.4m, 安装标高为底端29.7m, 在地面组装后单片的重量为:12.302t，长度:29.065m,高:4.02m。安装示意图如下：

根据上述情况及现场实际决定采取用：在13.55米屋面平台上用50t汽车吊组装焊接好,共两片。用130t汽车吊摆在13.55米屋面侧中央的地面上，按照安装斜度13.5o 调整好后起吊。起吊时选用46.12m的臂长，工作幅度约为14m；钢丝绳的选用：经过强度校合，选用规格为φ22 6×37的钢丝绳。构件两端系麻绳进行吊装, 130t汽车吊性能表择要如下：

臂长 工作半径 起升重量
46.12m 9m 26t
14m 18.8t
50.26m 9m 20t
14m 15.5t
根据以上情况,考虑过是否采用100t汽车吊吊装, 100t汽车吊的吊装性能满足不了使用要求。100t汽车吊最长的臂为45m,100t汽车吊性能表择要如下：
臂长 工作半径 起升重量
45m 10m 13t
14m 10.8t
所以排除此吊装方案。
吊装示意图如下：

五、安装注意事项：
1、施工前必须进行安全技术交底，未经交底的人员严禁参加施工。
2、钢栈桥桥安装前应首先熟悉有关规程标准，同时应进行现场实际勘察，熟悉环境,确定大吊车站车位置。
3、严格执行标准，大件及超高吊装，必须先试吊，严防人身和设备事故发生。
4、吊装时在下面调整符号安装位置的角度再起升。
5、吊装就位后螺栓紧固完，上端与预埋件焊好，临时支撑焊完，确定安全稳定才松钩。
六、安全、文明施工：
1、格遵守安全规程施工，接受安监人员的监督，坚持“安全第一，预防为主”的方针。
2、坚持开展KYT预知预警活动，做到“三不伤害”，加强相互间的监督与保护。
3、进入现场必须穿戴好劳保用品，高空作业人员要栓好安全带，安全带高挂低用。
4、并采取合理可靠的安全围护设施，严禁酒后上岗，带病作业，杜绝现场打闹。
5、安装立柱时，把软绳梯绑固在立柱的顶端和立柱一起安装就位，人上高空时利用软绳梯爬上顶端。
5、构件吊装过程中严禁高空坠物，伤害人员或设备，吊装时要捆牢，注意棱角处钢丝绳的保护。
6、 吊装设专人持证指挥进行，配备对讲机（或手机）确保上下作业人员之间的通讯联络。
7、使用氧气和乙炔时两种气体的容器间距不得少于5米，氧气、乙炔带子不得漏气，乙炔瓶使用时必须加装防回火装置。
8、施工完毕，及时清理现场杂物，做到现场文明施工。
